基础知识（四）直线轴承介绍及应用直线轴承介绍：直线轴承是一种直线运动系统，用于无线行程与圆柱轴配合使用。

由于承载球与轴承外套点接触，因此直线轴承具有摩擦小、稳定性高等优点，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动。

用途及特点：1.直线轴承广泛应用于精密机床、纺织机械、食品包装机械、印刷机械等工业机械的滑动部件；2.直线轴承在计算机及其周边机器，各种测量仪器，自动记录仪，三维测量装置等精密设备中；3.多轴钻床，冲床，工具磨床，自动气割机，打印机，卡片分拣机，包装机等。

特点：低噪音、低摩擦、高精度、高寿命。

由于滚珠和直线轴间为点接触，因此摩擦力小，运动精度高。

配合：直线轴承主要类型：●直柱型直线轴承●带法兰型直线轴承●箱式直线轴承●带夹紧把手直线轴承一.直柱型直线轴承：直柱型直线轴承又分为：1.普通型、加长型，是最普遍的一种直线轴承。

市场参考价格8.93元，货期：现货。

2.开口型，切掉一组环道，使导轨支撑可以通过。

市场参考价格7.83元，货期：现货。

3.间隙调整型，外径带开缝，可以调整间隙。

市场参考价格7.58元，货期：现货。

4.冲压外圈型，外圈采用冲压成型，与标准型相比尺寸紧凑，价格低。

市场参考价格8.00元，货期：现货。

5.行程型，可进行旋转运动、有限的直线运动以及复合运动。

市场参考价格17.31元，货期：现货。

6.调心型，具有调心功能，调整导向轴直线度不足。

市场参考价格17.23元，货期：现货。

二.带法兰型直线轴承1.带法兰直线轴承单衬型、双衬型。

市场参考价格18.20元，货期：现货。

2.带法兰引导式直线轴承单衬型、双衬型。

市场参考价格26.00元，货期：现货。

3.带法兰中间式直线轴承。

市场参考价格53.30元，货期：现货。

三.箱式直线轴承。

市场参考价格40.95元，货期：5天。

四.带夹紧把手直线轴承分为左把手型、右把手型，衬套有单衬套、双衬套。

市场参考价格320.05元，货期：5天。

直线轴承: 如何正确使用直线轴承？引言直线轴承是工业机械中常用的一种轴承类型，能够承受轴向负荷和往返运动的负荷。

直线轴承可以应用于多个不同的机械设备和行业，包括印刷机，食品加工设备，通信设备等，在工业生产中占据了非常重要的地位。

为确保直线轴承使用效果，我们需要了解如何正确的使用直线轴承，本文将从不同角度给您详细介绍。

直线轴承的种类直线轴承分为多种类型，每一种都有不同的用途。

我们需要充分理解直线轴承的种类，以便选择最适合我们机械设备的直线轴承类型。

常见的直线轴承类型包括：•轻载直线导轨•高载直线导轨•长行程直线导轨•铁路直线导轨如何选择最适合的直线轴承要选择最适合的直线轴承，需要考虑多个因素，包括所需负载和运动速度。

直线轴承的承受负荷随着导轨长度的增加而增加，同时导轨的质量也会随着导轨长度的增加而增加。

在选择直线轴承时，我们需要根据实际负载和运动速度来决定选择哪一种。

直线轴承的安装过程直线轴承的安装过程非常重要，它会直接影响轴承的运行效果和寿命。

以下是直线轴承安装的基本步骤：•使用专业工具安装直线轴承，避免伤害轴承。

•在安装过程中避免在直线轴承及其导轨上施加外力，以免导致导轨变形。

•在安装前，需要使用水平仪来确定导轨水平安装的位置。

•安装时，需要将抹油脂涂在导轨和滚珠之间（如果使用滚珠直线轴承）。

直线轴承的维护和保养直线轴承的维护和保养是确保其正常运行的关键。

以下是直线轴承的维护保养要点：•定期对直线轴承进行清洗，并用油脂涂抹轴承部件。

•在操作前，检查滚珠和导轨是否有任何焦点或凹槽。

•当出现磨损或轴承需要更换时，请选择与原始轴承尺寸和负载相同的轴承型号。

注意事项最后，我们需要说一下直线轴承在使用过程中需要注意的事项。

以下是一些需要注意的问题：•在安装和使用过程中，要避免外界重物落在导轨上。

•不要强行推动导轨或施加超出其承受范围的力量。

•在使用滚珠直线轴承时，请勿在滚珠和导轨之间放置过厚的油脂。

•使用时请注意，直线轴承不能承受轴向载荷。

直线轴承晃动间隙大的原因
直线轴承晃动间隙大的原因有多个方面，具体如下：
1. 安装螺栓松动：如果直线轴承在运行过程中发生晃动，应立即检查内外圈的所有安装螺栓。

检查是否有松动，并按要求拧紧。

2. 支撑钢结构刚度不足：如果支撑直线轴承的钢结构刚度不够，导致加载时产生弹性变形，会导致直线轴承整体晃动。

3. 端盖松动：轴承盖松动会导致轴承支撑面积减小，进而产生晃动。

此时应将轴承盖拧紧，在拧紧之前需要先清洁轴承盖和轴承，去除可能存在的污垢和防止灰尘进入轴承内部。

4. 钢珠磨损：轴承钢珠磨损会导致轴承支撑面积减小，产生晃动。

如果轴承的磨损严重，则需要更换新的轴承。

在更换时，应注意选择合适的型号，并按照正确的安装方法进行安装。

5. 超负荷运行：检查是否超载运行，超负荷运行会导致滚道坍塌、间隙变大，使直线轴承出现晃动。

因此，需要严格按规定进行操作。

这些是可能导致直线轴承晃动间隙大的原因，具体情况还需要根据实际应用场景进行分析和排查。

如需更多信息，建议请教专业技术人员。

直线轴承规格尺寸型号什么是直线轴承直线轴承是一种范围广泛应用于机械领域的关键零件，主要用于支撑和引导运动部件。

它能够承受来自不同方向的力和扭矩，使运动更加平稳，并降低摩擦和能量损耗。

直线轴承通过直线滑动或滚动方式提供支撑，主要分为滑动轴承和滚动轴承两种。

其中，滚动轴承通常使用滚动元件（如滚珠或滚子）来减小摩擦，而滑动轴承则通过一个润滑剂膜来实现，使得摩擦力较小。

直线轴承的规格尺寸直线轴承的规格尺寸是指直线轴承的相干尺寸以及规格参数。

不同的机械设备和应用场景对直线轴承的要求不同，因此存在着多种不同的直线轴承规格尺寸型号。

直线轴承的尺寸参数直线轴承的尺寸参数包括直径、长度、承受负荷、速度限制等。

这些参数对于选择合适的直线轴承非常重要，因为不同的参数对应着不同的使用环境和工况要求。

直线轴承的型号命名规则直线轴承的型号命名通常包括品牌、尺寸和结构等信息。

各个品牌对于型号命名的规则可能有所不同，但一般都会遵循一定的规范，以便用户能够更容易地理解和选择合适的直线轴承。

直线轴承的选型原则选择合适的直线轴承是确保机械设备高效运行的关键。

在选型过程中，需要考虑以下几个原则：轴承负荷能力直线轴承的负荷能力是指它能够承受的最大载荷。

根据实际工作负荷，选择具有足够承载能力的直线轴承非常重要，以保证运动的稳定性和安全性。

工作速度限制直线轴承的工作速度限制是指轴承在一定负荷下的最高转速。

如果工作速度超过轴承的限制，会导致轴承温升过高、损坏或失效等问题。

因此，在选型时需要注意工作速度是否在规定范围内。

承载刚度承载刚度是指直线轴承在承受载荷时的刚度。

直线轴承的承载刚度越高，代表它在工作中变形越小，能够提供更好的支撑和导向效果。

使用环境要求直线轴承的使用环境对于选型也有影响，例如温度、湿度和腐蚀等因素需要考虑。

在恶劣环境中，需要选择具有防护措施或耐腐蚀性能的直线轴承。

直线轴承的应用领域直线轴承广泛应用于众多机械设备和工业领域，包括但不限于以下几个方面：数控机床直线导轨和直线滚动组件作为数控机床的核心部分，承载着高速、高精度的运动，直线轴承在其中起到至关重要的作用。

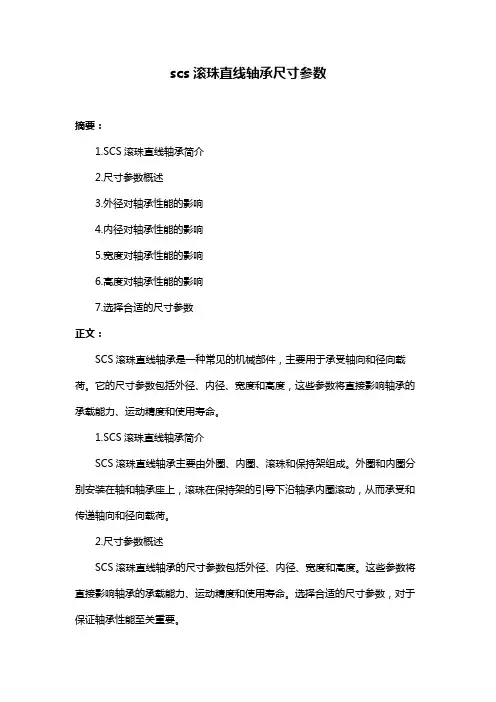

scs滚珠直线轴承尺寸参数摘要：1.SCS滚珠直线轴承简介2.尺寸参数概述3.外径对轴承性能的影响4.内径对轴承性能的影响5.宽度对轴承性能的影响6.高度对轴承性能的影响7.选择合适的尺寸参数正文：SCS滚珠直线轴承是一种常见的机械部件，主要用于承受轴向和径向载荷。

它的尺寸参数包括外径、内径、宽度和高度，这些参数将直接影响轴承的承载能力、运动精度和使用寿命。

1.SCS滚珠直线轴承简介SCS滚珠直线轴承主要由外圈、内圈、滚珠和保持架组成。

外圈和内圈分别安装在轴和轴承座上，滚珠在保持架的引导下沿轴承内圈滚动，从而承受和传递轴向和径向载荷。

2.尺寸参数概述SCS滚珠直线轴承的尺寸参数包括外径、内径、宽度和高度。

这些参数将直接影响轴承的承载能力、运动精度和使用寿命。

选择合适的尺寸参数，对于保证轴承性能至关重要。

3.外径对轴承性能的影响外径是轴承的一个重要尺寸参数，它直接影响到轴承的承载能力。

一般来说，外径越大，轴承的承载能力越强。

但是，外径的增大也会使轴承的摩擦力增大，导致运动阻力增加，影响轴承的运动精度。

4.内径对轴承性能的影响内径是轴承的另一个重要尺寸参数，它影响到轴承的径向承载能力。

内径越小，轴承的径向承载能力越强。

同时，内径的减小还能降低轴承的摩擦力，提高运动精度。

5.宽度对轴承性能的影响宽度是轴承的一个辅助尺寸参数，主要影响到轴承的稳定性。

宽度越大，轴承的稳定性越好，但同时也会增加轴承的摩擦力，影响运动精度。

6.高度对轴承性能的影响高度是轴承的另一个辅助尺寸参数，主要影响到轴承的承载能力和稳定性。

高度的增大可以提高轴承的承载能力，但过高的轴承可能会导致轴向运动的困难。

7.选择合适的尺寸参数在选择SCS滚珠直线轴承时，需要根据实际应用需求，综合考虑外径、内径、宽度和高度等尺寸参数。

直线轴承的配合与装配事项一、直线轴承结构直线轴承是一种以低成本生产的直线运动系统，主要通过直线行程与圆柱轴承配合使用。

直线轴承具有摩擦小，且比较稳定，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动，相对比下直线轴承冲击载荷能力较小，承载能力较差，且在高速运行的过程中振动和噪音大。

直线运动球轴承的结构如图1直线轴承结构所示，它由轴承外套、保持架、钢球及密封挡板组成。

当轴承外套沿轴线方向移动时，利用固定在其上的保持架推动钢球直接在导向轴LM光轴上滚动。

钢球密布在保持架内并能在保持架内循环滚动。

图1.直线轴承结构直线轴承常见的种类：➢标准型（套筒型）的直线运动球轴承外形面是高精度的圆柱面，它与直线运动轴承有较高的同轴度，可以直接安装在轴承内部使用，两端用挡圈或者压盖固定住。

（公司中常应用的型号，以下主要针对此种轴承中的LM型诉说）。

➢间隙调整型的直线运动球轴承此种可以获得很小的径向间隙，保证轴承具有较高的径向工作进度。

➢开口型的直线运动球轴承此种外圈有一个很大的开口，相当于一列钢珠球回路宽度，这种轴承可用于轴已经固定在支撑杆或者支座上，以防止轴弯曲的场合。

当直线轴较长，所承载的负荷较小时，使用此种可以解决直线轴承容易弯曲的局面。

二、直线轴承的规格及公差1. 直线轴承的规格如图表所示：型 号 主 要 尺 寸 及 精 度(mm)径向间隙(max) μm 基本定格荷重(kgf)标准型钢珠条数OP钢珠 条数重量 (g) dr (mm) 公差 (μm) D (mm) 公差 (μm) L(mm) 公差(μm) B(mm) 公差(μm) W (mm) D1 (mm) h (mm) h1(mm) θ 动定格C静定格COLM4uu LM5UU 4 4 - - - - 2 4 4 5 0-8 81012 15- 10.2-11.1 -9.6 11 - - - - -5 -5 9 17 13 21 LM6UU LM8SUU 4 4 - - - - 8 11 6 8 0 -9 12 15 0 -1119 17 0 -0.2 13.5 11.5 0 -0.2 1.1 1.1 11.5 14.3 1 1 - - - - -5 -5 20 17 27 23 LM8UU LM10UU 4 4 - - - - 1630 810 1519 24 29 17.5 22 1.1 1.3 14.3 18 1 1- -- - -5 -5 27 38 41 55 0-13 LM12UU LM13UU 4 4- - - - 31.5 43 12 132123 3032 2323 1.3 1.3 20 22 1.5 1.5 - -- --5 -742 51 60 78 LM16UU LM20UU 5 5 LM16UUOP LM20UUOP 4 4 69 87 16 200 -1028 32 37 4226.5 30.51.6 1.6 27 30.5 1.5 1.5 11 11 80° 60° -7 -978 88119 1400 -16 LM25UU LM30UU 6 6 LM25UUOP LM30UUOP 5 5 220 250 25 30 40 45 59 64 0-0.3 41 44.5 0-0.3 1.85 1.85 38 43 2 2.5 12.5 15 50° 50° -9 -9 100 159159 279 LM35UU LM40UU 6 6 LM35UUOP LM40UUOP 5 5 390 585 35 40 0 -1252 60 0 -197080 49.5 60.5 2.1 2.1 49 57 2.5 3 17 20 50° 50° -13 -13 169 219 319 409 LM50UU LM60UU 6 6 LM50UUOP LM60UUOP 5 5 1580 2000 5060 8090 10011074 852.63.15 76.5 86.5 3 3 25 30 50° 50° -13 -16 389 479808 10190/-15 0/-22 2. LM--UU 型标准的型3. LM—LUU(加长型)标准的型;4. LM型轴承的专用轴制作直线轴承的LM光轴时，由于钢球直接在轴表面上滚动，因此要充分考虑轴的硬度、表面粗糙以及尺寸精度。

直线轴承的结构类型
直线轴承的结构类型主要包括：
1. 直线滚动轴承：采用滚子作为滚动元件，在滚动过程中可以承受径向和轴向力。

常见的直线滚动轴承包括滚珠轴承和滚柱轴承。

2. 直线滑动轴承：采用滑动面作为滑动元件，通过黏滞性润滑剂在滑动面上形成润滑膜，实现滑动运动。

常见的直线滑动轴承包括滑片轴承和气体静压轴承。

3. 磁浮轴承：采用电磁力或磁力场作用于轴和座的磁体上，实现轴的悬浮和定位，没有实际的接触，具有无摩擦、无磨损和高速运动等优点。

4. 线性导轨轴承：采用导轨和滑块组成，通过滑块在导轨上的滑动实现直线运动，常见的线性导轨轴承包括滚珠导轨和滚柱导轨。

5. 骨架油封轴承：采用弹性材料制成的骨架，涂覆有油封胶圈，通过密封件与轴之间的接触来实现密封效果，并起到支撑和导向作用。

6. 弹簧轴承：由金属弹簧制成的轴承，通过弹性变形来减小振动和冲击，具有较好的减震和缓冲效果。

以上是一些常见的直线轴承结构类型，根据不同的使用场景和要求，选择适合的轴承结构可以提高轴承的使用寿命和性能。

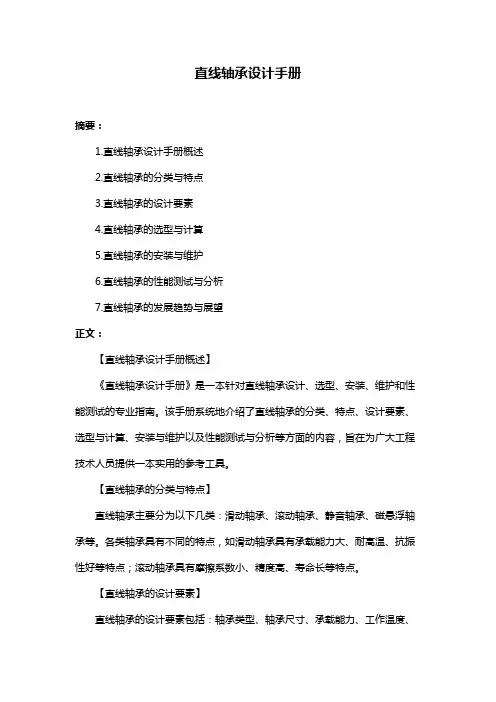

直线轴承设计手册摘要：1.直线轴承设计手册概述2.直线轴承的分类与特点3.直线轴承的设计要素4.直线轴承的选型与计算5.直线轴承的安装与维护6.直线轴承的性能测试与分析7.直线轴承的发展趋势与展望正文：【直线轴承设计手册概述】《直线轴承设计手册》是一本针对直线轴承设计、选型、安装、维护和性能测试的专业指南。

该手册系统地介绍了直线轴承的分类、特点、设计要素、选型与计算、安装与维护以及性能测试与分析等方面的内容，旨在为广大工程技术人员提供一本实用的参考工具。

【直线轴承的分类与特点】直线轴承主要分为以下几类：滑动轴承、滚动轴承、静音轴承、磁悬浮轴承等。

各类轴承具有不同的特点，如滑动轴承具有承载能力大、耐高温、抗振性好等特点；滚动轴承具有摩擦系数小、精度高、寿命长等特点。

【直线轴承的设计要素】直线轴承的设计要素包括：轴承类型、轴承尺寸、承载能力、工作温度、润滑方式、防尘与密封等。

设计时需要根据实际工况和性能要求，综合考虑这些要素，选择合适的轴承。

【直线轴承的选型与计算】直线轴承的选型主要依据工况参数、轴承性能要求和技术条件等。

计算时需要考虑轴承的承载能力、寿命、摩擦力、温升等因素，确保轴承在使用过程中能够满足性能要求。

【直线轴承的安装与维护】直线轴承的安装需要注意以下几点：轴与轴承座的同轴度、轴承的游隙调整、防尘与密封等。

维护方面，要定期检查轴承的磨损、润滑情况和运行状态，发现问题及时处理，以保证轴承的正常运行。

【直线轴承的性能测试与分析】直线轴承的性能测试主要包括承载能力、寿命、摩擦力、温升等方面。

通过测试数据和分析，可以了解轴承的性能状况，为优化设计和提高使用效果提供依据。

【直线轴承的发展趋势与展望】随着工业技术的不断发展，直线轴承在承载能力、精度、寿命、润滑等方面将取得更大的突破。

直线轴承的选型与计算直线轴承是一种常见的机械零件，广泛应用于各种机械设备中。

它通过轴承面之间的滑动摩擦来支撑轴承的转动或直线运动，以达到减少机械设备的摩擦、延长寿命和提高性能的目的。

直线轴承在实际生产中的选型和计算是十分关键的一步，下面将详细介绍其选型和计算方法。

一、直线轴承的选型1. 确定轴承的负荷类型：轴承的负荷类型分为径向负荷、轴向负荷和复合负荷，需要根据不同的使用场合和需要来选择对应的轴承类型。

2. 确定轴承的额定负荷：轴承的额定负荷是指在标准条件下，轴承可以承受的最大负荷，需要根据轴承的负荷类型和使用环境来进行选择。

3. 确定轴承的额定速度：轴承的额定速度是指在标准条件下，轴承可以承受的最大转速，需要根据轴承的大小、结构、摩擦系数等参数来进行判断。

4. 确定轴承的额定寿命：轴承的额定寿命是指在标准条件下，轴承可以使用的持续时间，在选型时需要考虑轴承承受的负荷、转速等因素。

5. 确定轴承的材质和加工精度：轴承的材质和加工精度对其性能和寿命都有着极大的影响，需要根据实际使用场合选择对应的材质和加工精度。

二、直线轴承的计算1. 确定轴承的静载荷和动载荷：静载荷是轴承在静止状态下所受到的负荷，动载荷是轴承在工作状态下所受到的负荷，在计算时需要根据轴承的使用场合和具体参数进行计算。

2. 计算轴承的寿命：轴承的寿命是指轴承在设计使用条件下的寿命，需要根据轴承的静载荷、动载荷、额定转速和额定寿命来进行计算。

3. 计算轴承的承载能力：轴承的承载能力是指轴承能够承受的最大负荷，需要根据轴承的尺寸、结构和材质等因素来进行计算。

4. 计算轴承的刚性和耐磨性：轴承的刚性是指轴承在负荷下的变形能力，耐磨性是指轴承在使用中的磨损程度，需要根据轴承的结构和材质等参数来进行计算。

总之，直线轴承的选型和计算需要根据实际使用场合和要求进行综合考虑，选用合适的轴承可以提高机械设备的效率和寿命，提高生产效益和经济效益。
