电工电子学实验报告常用电子仪器的使用

实验一常用电子仪器的使用一、实验目的1．对本实验室的示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。

2．学会对有源单口网络等效内阻的测量。

3．利用示波器观察信号波形，测量振幅和周期(频率)。

二、常用电子仪器的介绍1．直流稳压电源（DC REGULATED POWER SUPPLY）本实验室采用DF1733和DF1731SB2A两种稳压电源。

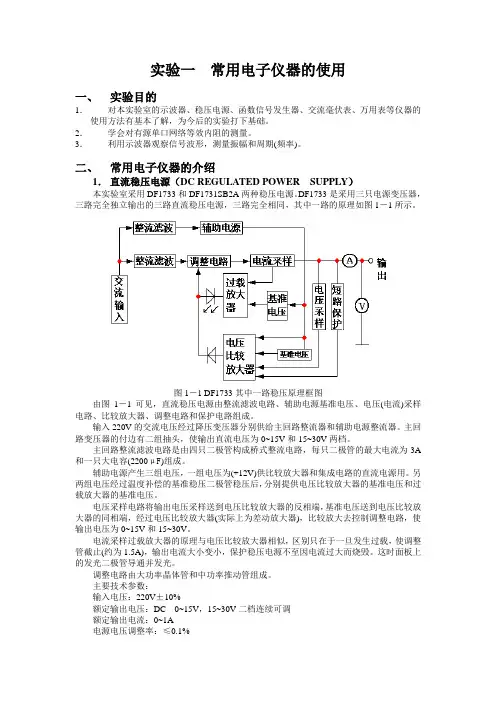

DF1733是采用三只电源变压器，三路完全独立输出的三路直流稳压电源，三路完全相同，其中一路的原理如图1－1所示。

图1－1 DF1733其中一路稳压原理框图由图1－1可见，直流稳压电源由整流滤波电路、辅助电源基准电压、电压(电流)采样电路、比较放大器、调整电路和保护电路组成。

输入220V的交流电压经过降压变压器分别供给主回路整流器和辅助电源整流器。

主回路变压器的付边有二组抽头，使输出直流电压为0~15V和15~30V两档。

主回路整流滤波电路是由四只二极管构成桥式整流电路，每只二极管的最大电流为3A 和一只大电容(2200μF)组成。

辅助电源产生三组电压，一组电压为(+12V)供比较放大器和集成电路的直流电源用。

另两组电压经过温度补偿的基准稳压二极管稳压后，分别提供电压比较放大器的基准电压和过载放大器的基准电压。

电压采样电路将输出电压采样送到电压比较放大器的反相端，基准电压送到电压比较放大器的同相端，经过电压比较放大器(实际上为差动放大器)，比较放大去控制调整电路，使输出电压为0~15V和15~30V。

电流采样过载放大器的原理与电压比较放大器相似，区别只在于一旦发生过载，使调整管截止(约为1.5A)，输出电流大小变小，保护稳压电源不至因电流过大而烧毁。

这时面板上的发光二极管导通并发光。

调整电路由大功率晶体管和中功率推动管组成。

主要技术参数：输入电压：220V±10%额定输出电压：DC0~15V，15~30V二档连续可调额定输出电流：0~1A电源电压调整率：≤0.1%负载调整率：≤0.5%纹波电压：≤1mV(rms)电表精度：≤±3%保护方式：过载或短路，自动保护使用方法：DF1733稳压电源使用方法比较简单，先选择好输出电压的范围为0~15V或15~30V，然后开机，调节电压旋钮至需要的值(当需要精度较高时可用数字万用表作监视)。

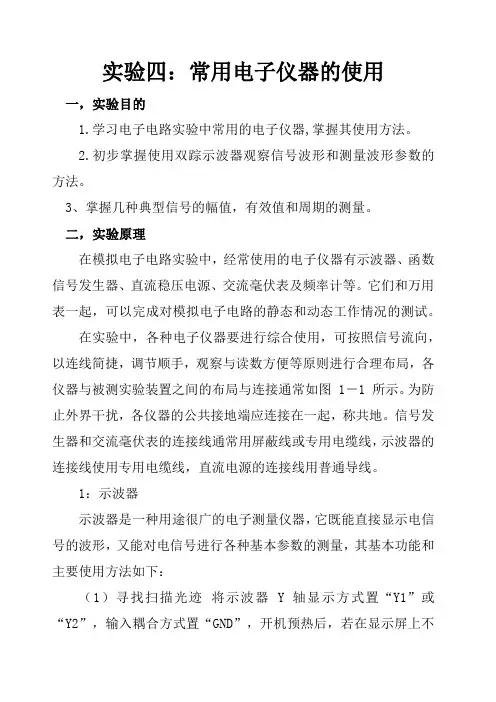

实验四：常用电子仪器的使用一，实验目的1.学习电子电路实验中常用的电子仪器,掌握其使用方法。

2.初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。

3、掌握几种典型信号的幅值，有效值和周期的测量。

二，实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图 1－1 所示。

为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。

1：示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器 Y 轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：① 适当调节亮度旋钮。

② 触发方式开关置“自动”。

③ 适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。

（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。

）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。

“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。

（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的 Y 通道。

（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。

实验:常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。

模拟示波器在测量之前首先打开电源开关，按照表１所示正确调节和设置各旋钮,使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

“AUTOＳＥT”按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

将机内的标准方波信号输入到CＨ１通道，用示波器测量这个信号，在坐标纸上记录波形，并标注好参数.测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURＥ”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIＶ，S／DＩV）”方式计算相应电压或时间;第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可．1） 用“格数×倍率(Ｖ/ＤI Ｖ,Ｓ／DI Ｖ）"方式测量信号高、低电平时的步骤:输入信号从某个通道输入后,首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置,调节上下位移旋钮使基线固定于某个标尺上，记住该位置.然后将耦合方式调节到DC 耦合,屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值.注意耦合方式由ＧＮD 调至D Ｃ后，上下位移旋钮不可再调。

2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节C Ｈ１、ＣH2电压灵敏度旋钮,根据被测信号频率大小调节扫描速率等等.但如果出现的仍然是扫描线,最常见的是示波器的探头和连接电缆损坏,此时应首先检查探头。

探头故障绝大部分出现在学生使用中操作不当造成地线接触不良或断开。

实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法;2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法;电路实验箱的结构、基本功能和使用方法;二、实验原理在模拟电子电路实验中,要对各种电子仪器进行综合使用,可按照信号流向,以接线简捷,调节顺手,观察与读数方便等原则进行合理布局;接线时应注意,为防止外界干扰,各仪器的公共接地端应连接在一起,称共地;1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形;输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节;输出信号电压幅度可由输出幅度调节旋钮进行连续调节;操作要领：1按下电源开关;2根据需要选定一个波形输出开关按下;3根据所需频率,选择频率范围选定一个频率分挡开关按下、分别调节频率粗调和细调旋钮,在频率显示屏上显示所需频率即可;4调节幅度调节旋钮,用交流毫伏表测出所需信号电压值;注意：信号发生器的输出端不允许短路;2．交流毫伏表交流毫伏表只能在其工作频率范围内,用来测量300伏以下正弦交流电压的有效值;操作要领：1）为了防止过载损坏仪表,在开机前和测量前即在输入端开路情况下应先将量程开关置于较大量程处,待输入端接入电路开始测量时,再逐档减小量程到适当位置;2）读数：当量程开关旋到左边首位数为“1”的任一挡位时,应读取0～10标度尺上的示数;当量程开关旋到左边首位数为“3”的任一挡位时,应读取0～3标度尺上的示数;3仪表使用完后,先将量程开关置于较大量程位置后,才能拆线或关机; 3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备;双踪示波器可以同时对两个输入信号进行观测和比较;操作要领：1）时基线位置的调节开机数秒钟后,适当调节垂直↑↓和水平←→位移旋钮,将时基线移至适当的位置;2）清晰度的调节适当调节亮度和聚焦旋钮,使时基线越细越好亮度不能太亮,一般能看清楚即可;3）示波器的显示方式示波器主要有单踪和双踪两种显示方式,属单踪显示的有“Y1”、“Y2”、“Y1+Y2”,作单踪显示时,可选择“Y1”或“Y2”其中一个按钮按下;属双踪显示的有“交替”和“断续”,作双踪显示时,为了在一次扫描过程中同时显示两个波形,采用“交替”显示方式,当被观察信号频率很低时几十赫兹以下,可采用“断续”显示方式;4）波形的稳定为了显示稳定的波形,应注意示波器面板上控制按钮的位置：a“扫描速率”t/div开关------根据被观察信号的周期而定一般信号频率低时,开关应向左旋;反之向右旋;b“触发源选择”开关------选内触发;c“内触发源选择”开关------应根据示波器的显示方式来定,当显示方式为单踪时,应选择相应通道如使用Y1通道应选择Y1内触发源的内触发源开关按下;当显示方式为双踪时,可适当选择三个内触发源中的一个开关按下;d“触发方式”开关------常置于“自动”位置;当波形稳定情况较差时,再置于“高频”或“常态”位置,此时必须要调节电平旋钮来稳定波形;5在测量波形的幅值和周期时,应分别将Y轴灵敏度“微调”旋钮和扫描速率“微调”旋钮置于“校准”位置顺时针旋到底;三、实验设备1、信号发生器2、双踪示波器3、交流毫伏表4、万用表四、实验内容1．示波器内的校准信号用机内校准信号方波：f=1KHz VP—P=1V对示波器进行自检;1）输入并调出校准信号波形①校准信号输出端通过专用电缆与Y1或Y2输入通道接通,根据实验原理中有关示波器的描述,正确设置和调节示波器各控制按钮、有关旋钮,将校准信号波形显示在荧光屏上;②分别将触发方式开关置“高频”和“常态”位置,然后调节电平旋钮,使波形稳定;2）校准“校准信号”幅度将Y轴灵敏度“微调”旋钮置“校准”位置即顺时针旋到底,Y轴灵敏度开关置适当位置,读取信号幅度,记入表1—1中;表1—13校准“校准信号”频率将扫速“微调”旋钮置“校准”位置,扫速开关置适当位置,读取校准信号周期,记入表1—1中;2．示波器和毫伏表测量信号参数令信号发生器输出频率分别为500Hz、1KHz、5KHz,10KHz,有效值均为1V 交流毫伏表测量值的正弦波信号;调节示波器扫速开关和Y轴灵敏度开关,测量信号源输出电压周期及峰峰值,计算信号频率及有效值,记入表1—2中;表1—21V 10KHz ×5 10000 ×3．交流电压、直流电压及电阻的测量1）打开模拟电路实验箱的箱盖,熟悉实验箱的结构、功能和使用方法;2）将万用表水平放置,使用前应检查指针是否在标尺的起点上,如果偏移了,可调节“机械调零”,使它回到标尺的起点上;测量时注意量程选择应尽可能接近于被测之量,但不能小于被测之量;测电阻时每换一次量程,必须要重新电气调零;3）用交流电压档测量实验箱上的交流电源电压6V、10V、14V；用直流电压档测量实验箱上的直流电源电压±5V、±12V；用电阻档测量实验箱上的10Ω、1KΩ、10KΩ、100KΩ电阻器,将测量结果记入自拟表格中;交流电压V 直流电压V 电阻Ω标称值 6 10 14 ＋12 －12 ＋5 －5 10 1K 10K 实测值测量仪表万用表万用表V万用表Ω档位量程10V 50V 50V 10V ×1×100×1K刻度线序号4 2 2 3 1五、实验报告1．画出各仪器的接线图;答：各仪器的接线图如下：或2．列表整理实验数据,并进行分析总结;表1—1的实验数据与标准值完全相同,表1—2的实验数据中与示波器测得的有效值与毫伏表的数据1V略有出入相对误差3%;产生误差的原因可能是：1视觉误差2仪表误差3．问答题：1某实验需要一个f=1KHz、u i=10mv的正弦波信号,请写出操作步骤;答：操作步骤：①将信号发生器和交流毫伏表的黑夹子与黑夹子相接,红夹子与红夹子相接;在开机前先将交流毫伏表量程开关置于较大量程处,待接通电源开关开始测量时,再逐档减小量程到适当位置;②按下信号发生器的正弦波形输出开关,选择频率范围1K开关按下,然后分别调节频率粗调和细调旋钮,在频率显示屏上显示1KHz即可;③调节幅度调节旋钮,用交流毫伏表测出所需信号电压值;交流毫伏表量程选择“30mV”档,读数从“0~3”标尺上读取;2为了仪器设备的安全,在使用信号发生器和交流毫伏表时,应该注意什么答：①在使用信号发生器时,应该注意信号发生器的输出端不允许短路;②在使用交流毫伏表时,为了防止过载损坏仪表,在开机前和输入端开路情况下,应先将量程开关置于较大量程处,待输入端接入电路开始测量时,再逐档减小量程到适当位置;3要稳定不同输入通道的波形时,应如何设置内触发源选择开关答：要稳定不同输入通道的波形时,可按下表设置内触发源选择开关4一次实验中,有位同学用一台正常的示波器去观察一个电子电路的输出波形,当他把线路及电源都接通后,在示波器屏幕上没有波形显示,请问可能是什么原因,应该如何操作才能调出波形来答：。

电工电子学实验报告常用电子仪器的使用Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电工电子学实验报告04常用电子仪器的使用实验报告课程名称：电工电子学实验指导老师：实验名称：常用电子仪器的使用一、实验目的 1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。

2.掌握实验室常用电子仪器的使用方法。

二、主要仪器设备型双踪示波器。

型交流电压表。

数字函数信号发生器。

型可调式直流稳压稳流电源。

Ω 电阻和μ F 电容各一个。

三、实验内容 1.用示波器检测机内“校正信号”波形首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示，即Y 1 (CH1)或Y 2 (CH2)，“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。

开启电源开关后，调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。

将示波器的“校正信号”引入上面选定的 Y 通道(CH1 或 CH2)，将Y 轴“输入耦合方式开关” 置于“AC”或“DC”，调节X 轴“扫描速率选择开关”(t/div 或t/cm)和Y 轴“轴入灵敏度开关(V/div 或V/cm)”，并且将各自的“微调”旋钮置于校正位置，使示波器显示屏上显示出约两个周期，垂直方向约4~8div(cm)的校正信号波形。

从示波器显示屏的坐标刻度上读得 X 轴(水平)方向和Y 轴(与 X 轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值)，填入表4-1，并计算出对应的实测值。

校正信号标称值示波器测得的原始数据测量值幅度U P-P 4div div 频率f 1000Hz 5div div 1000Hz 表4-1 观察“Y 轴输入灵敏度微调开关”和“X 轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时，屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。

实验报告

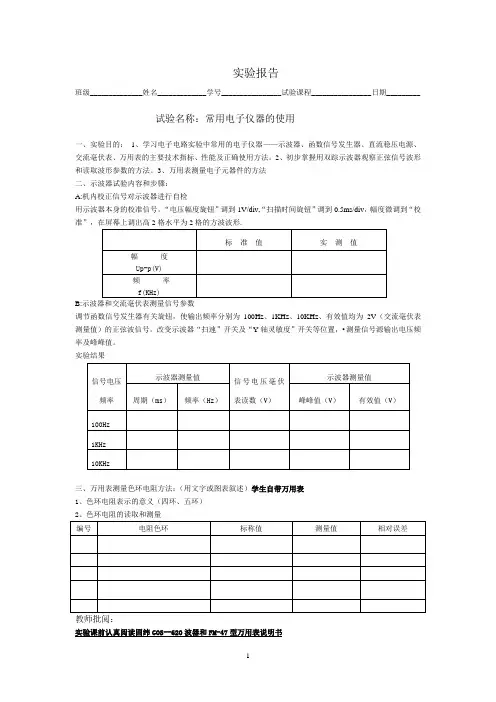

班级______________姓名_____________学号________________试验课程________________日期_________ 试验名称：常用电子仪器的使用
一、实验目的：1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、万用表的主要技术指标、性能及正确使用方法。

2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

3、万用表测量电子元器件的方法
二、示波器试验内容和步骤：
A:机内校正信号对示波器进行自检
用示波器本身的校准信号。

“电压幅度旋钮”调到1V/div,“扫描时间旋钮”调到0.5ms/div，幅度微调到“校准”，在屏幕上调出高2格水平为2格的方波波形.
B:示波器和交流毫伏表测量信号参数
调节函数信号发生器有关旋钮，使输出频率分别为100Hz、1KHz、10KHz、有效值均为2V（交流毫伏表测量值）的正弦波信号。

改变示波器“扫速”开关及“Y轴灵敏度”开关等位置，•测量信号源输出电压频率及峰峰值。

实验结果
三、万用表测量色环电阻方法：（用文字或图表叙述）学生自带万用表
1、色环电阻表示的意义（四环、五环）
2、色环电阻的读取和测量
教师批阅：
实验课前认真阅读固纬GOS--620波器和FM-47型万用表说明书
1。

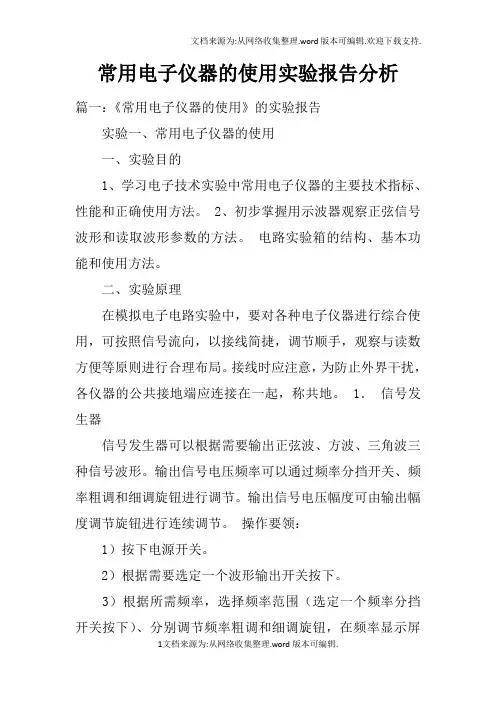

常用电子仪器的使用实验报告分析篇一：《常用电子仪器的使用》的实验报告实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。

2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。

电路实验箱的结构、基本功能和使用方法。

二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。

接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。

输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。

输出信号电压幅度可由输出幅度调节旋钮进行连续调节。

操作要领：1）按下电源开关。

2）根据需要选定一个波形输出开关按下。

3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。

4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。

注意：信号发生器的输出端不允许短路。

2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。

操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。

2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。

当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。

3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。

3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。

双踪示波器可以同时对两个输入信号进行观测和比较。

操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。

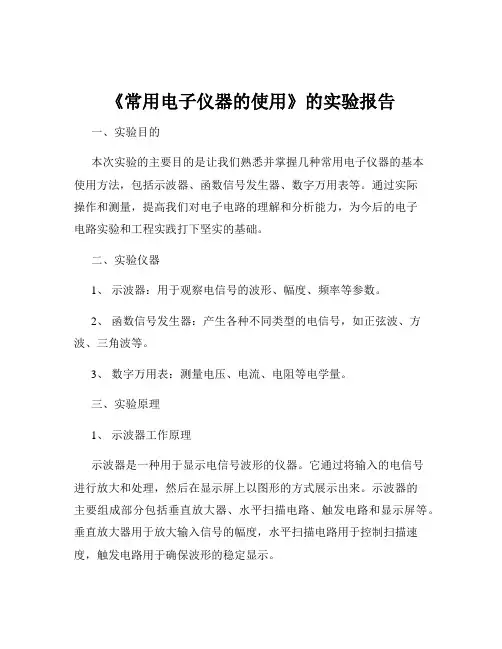

《常用电子仪器的使用》的实验报告一、实验目的本次实验的主要目的是让我们熟悉并掌握几种常用电子仪器的基本使用方法，包括示波器、函数信号发生器、数字万用表等。

通过实际操作和测量，提高我们对电子电路的理解和分析能力，为今后的电子电路实验和工程实践打下坚实的基础。

二、实验仪器1、示波器：用于观察电信号的波形、幅度、频率等参数。

2、函数信号发生器：产生各种不同类型的电信号，如正弦波、方波、三角波等。

3、数字万用表：测量电压、电流、电阻等电学量。

三、实验原理1、示波器工作原理示波器是一种用于显示电信号波形的仪器。

它通过将输入的电信号进行放大和处理，然后在显示屏上以图形的方式展示出来。

示波器的主要组成部分包括垂直放大器、水平扫描电路、触发电路和显示屏等。

垂直放大器用于放大输入信号的幅度，水平扫描电路用于控制扫描速度，触发电路用于确保波形的稳定显示。

函数信号发生器是一种能够产生各种周期性波形的电子仪器。

它通常基于直接数字合成（DDS）技术或模拟电路实现。

通过设置频率、幅度、占空比等参数，可以输出不同类型和特性的电信号。

3、数字万用表工作原理数字万用表采用数字测量技术，将输入的电学量转换为数字信号，并通过内部的微处理器进行处理和显示。

它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管等多种电学参数。

四、实验内容及步骤1、示波器的使用（1）连接示波器和信号源将示波器的探头连接到函数信号发生器的输出端，并将示波器的接地夹连接到信号源的接地端。

（2）设置示波器的参数打开示波器电源，按下“Auto Setup”按钮，让示波器自动设置合适的垂直和水平刻度。

然后，根据需要手动调整垂直灵敏度、水平扫描速度、触发方式等参数，以获得清晰稳定的波形显示。

（3）观察不同类型的信号波形通过函数信号发生器分别产生正弦波、方波和三角波，并在示波器上观察其波形。

测量信号的幅度、频率和周期，并记录下来。

（1）设置输出信号的类型通过函数信号发生器的面板按钮，选择需要输出的信号类型，如正弦波、方波或三角波。

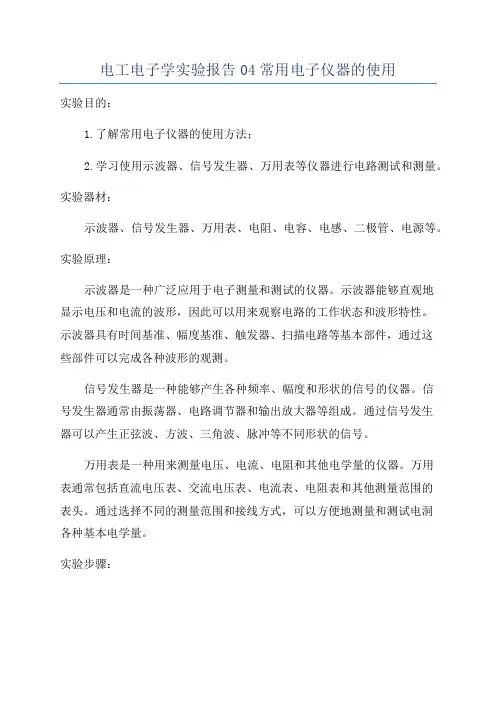

电工电子学实验报告04常用电子仪器的使用实验目的：1.了解常用电子仪器的使用方法；2.学习使用示波器、信号发生器、万用表等仪器进行电路测试和测量。

实验器材：示波器、信号发生器、万用表、电阻、电容、电感、二极管、电源等。

实验原理：示波器是一种广泛应用于电子测量和测试的仪器。

示波器能够直观地显示电压和电流的波形，因此可以用来观察电路的工作状态和波形特性。

示波器具有时间基准、幅度基准、触发器、扫描电路等基本部件，通过这些部件可以完成各种波形的观测。

信号发生器是一种能够产生各种频率、幅度和形状的信号的仪器。

信号发生器通常由振荡器、电路调节器和输出放大器等组成。

通过信号发生器可以产生正弦波、方波、三角波、脉冲等不同形状的信号。

万用表是一种用来测量电压、电流、电阻和其他电学量的仪器。

万用表通常包括直流电压表、交流电压表、电流表、电阻表和其他测量范围的表头。

通过选择不同的测量范围和接线方式，可以方便地测量和测试电洞各种基本电学量。

实验步骤：1.使用示波器测量电压波形：将示波器的探头连接到待测电路的测量点上，选择合适的时间、幅度和触发方式，调节示波器的控制旋钮，观察并记录电压波形。

2.使用信号发生器产生信号：连接信号发生器的输出端到待测电路的输入端，选择合适的频率和幅度，调节信号发生器的控制旋钮，产生信号并观察待测电路的响应。

3.使用万用表测量电路参数：选择合适的测量范围和接线方式，将万用表的测量头连接到待测电路的测量点上，读取并记录电路的电压、电流、电阻等参数。

注意事项：1.在操作仪器之前，应该仔细阅读仪器的使用说明书，并遵循正确的操作步骤；2.在测量电压和电流时，需要留意测量范围，以免超过仪器的额定测量范围造成损坏；3.使用示波器和信号发生器时，应该确保接线正确，避免短路或接反等情况。

实验结果：通过本次实验，学生熟悉了示波器、信号发生器和万用表的基本使用方法，能够正确连接并操作这些仪器，实现对电路波形、信号产生和电路参数的测量和观测。

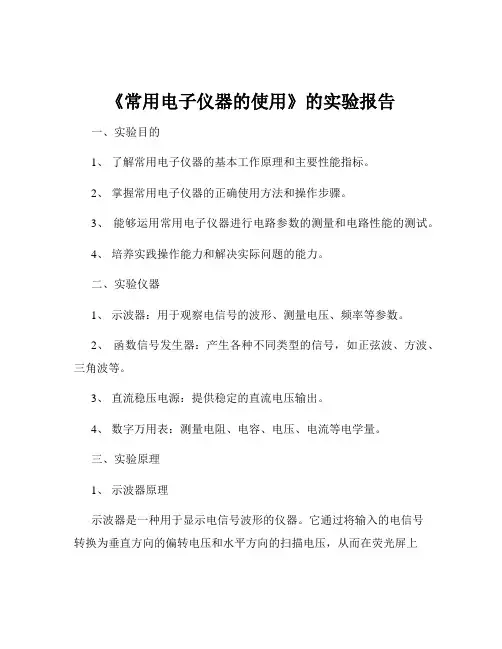

《常用电子仪器的使用》的实验报告一、实验目的1、了解常用电子仪器的基本工作原理和主要性能指标。

2、掌握常用电子仪器的正确使用方法和操作步骤。

3、能够运用常用电子仪器进行电路参数的测量和电路性能的测试。

4、培养实践操作能力和解决实际问题的能力。

二、实验仪器1、示波器：用于观察电信号的波形、测量电压、频率等参数。

2、函数信号发生器：产生各种不同类型的信号，如正弦波、方波、三角波等。

3、直流稳压电源：提供稳定的直流电压输出。

4、数字万用表：测量电阻、电容、电压、电流等电学量。

三、实验原理1、示波器原理示波器是一种用于显示电信号波形的仪器。

它通过将输入的电信号转换为垂直方向的偏转电压和水平方向的扫描电压，从而在荧光屏上显示出信号的波形。

示波器可以测量信号的幅度、周期、频率、相位等参数。

2、函数信号发生器原理函数信号发生器是一种能够产生多种波形的电子仪器。

它通常基于集成电路和模拟电路技术，通过调节相关的参数，如频率、幅度、占空比等，可以输出不同类型和参数的信号。

3、直流稳压电源原理直流稳压电源的作用是将交流电源转换为稳定的直流电源输出。

它通常由变压器、整流电路、滤波电路和稳压电路组成。

通过调整稳压电路中的元件参数，可以实现输出电压的稳定。

4、数字万用表原理数字万用表采用数字技术，将测量的电学量转换为数字信号，并通过显示屏显示出来。

它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管、三极管等参数。

四、实验内容及步骤1、示波器的使用（1）接通示波器电源，预热一段时间。

（2）调节“辉度”、“聚焦”和“水平位移”、“垂直位移”旋钮，使屏幕上显示出清晰的扫描线。

（3）选择合适的输入通道，并将探头与被测信号源连接。

（4）调节“垂直灵敏度”和“水平扫描速度”旋钮，使波形在屏幕上显示合适的大小和周期。

（5）测量信号的幅度和周期，并记录测量结果。

2、函数信号发生器的使用（1）接通函数信号发生器电源。

（2）选择所需的波形，如正弦波、方波或三角波。

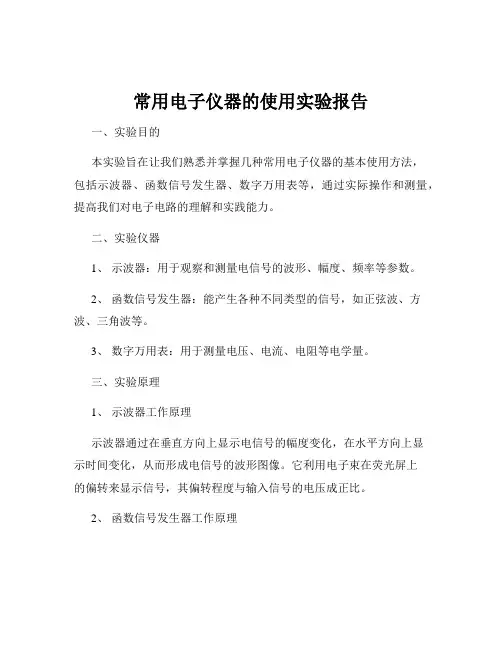

常用电子仪器的使用实验报告一、实验目的本实验旨在让我们熟悉并掌握几种常用电子仪器的基本使用方法，包括示波器、函数信号发生器、数字万用表等，通过实际操作和测量，提高我们对电子电路的理解和实践能力。

二、实验仪器1、示波器：用于观察和测量电信号的波形、幅度、频率等参数。

2、函数信号发生器：能产生各种不同类型的信号，如正弦波、方波、三角波等。

3、数字万用表：用于测量电压、电流、电阻等电学量。

三、实验原理1、示波器工作原理示波器通过在垂直方向上显示电信号的幅度变化，在水平方向上显示时间变化，从而形成电信号的波形图像。

它利用电子束在荧光屏上的偏转来显示信号，其偏转程度与输入信号的电压成正比。

2、函数信号发生器工作原理函数信号发生器内部通常包含振荡器、放大器和输出电路等部分。

通过设置不同的参数，如频率、幅度、波形类型等，可以产生所需的电信号。

3、数字万用表工作原理数字万用表基于数字电路技术，将输入的电学量转换为数字信号进行测量和显示。

它通过内部的测量电路和 A/D 转换器，将测量值以数字形式呈现出来。

四、实验步骤1、示波器的使用（1）接通示波器电源，预热一段时间，使其性能稳定。

（2）选择合适的探头，并将其连接到示波器的输入通道。

（3）调节“垂直灵敏度”旋钮，使波形在屏幕上显示合适的幅度。

（4）调节“水平扫描速度”旋钮，使波形在屏幕上显示完整的周期。

（5）观察并测量信号的幅度、周期等参数。

2、函数信号发生器的使用（1）将函数信号发生器的输出端与示波器的输入端相连。

（2）打开函数信号发生器电源，选择所需的波形类型，如正弦波。

（3）调节“频率调节”旋钮，改变输出信号的频率。

（4）调节“幅度调节”旋钮，改变输出信号的幅度。

3、数字万用表的使用（1）选择合适的测量挡位，如测量电压时选择“电压挡”。

（2）将表笔正确插入测量插孔，红色表笔接正，黑色表笔接负。

（3）将表笔与被测电路或元件并联（测量电压）或串联（测量电流），读取测量值。

常用电子仪器的使用实验报告一、实验目的本次实验的主要目的是掌握常用电子仪器的基本使用方法，了解各种电子仪器的功能和性能特点，为今后的实验工作打下坚实的基础。

二、实验器材1. 数字万用表：用于测量电压、电流、电阻等参数。

2. 示波器：用于观察信号的波形和频率特性。

3. 函数发生器：用于产生各种波形的信号。

4. 信号采集卡：用于将模拟信号转换为数字信号。

5. PCB板：用于搭建电路实验平台。

三、实验内容1. 数字万用表的使用(1)正确连接电源和测试引线。

(2)选择合适的量程档位。

(3)进行电压、电流、电阻等基本测量。

(4)学会使用功能键进行数据记录和计算。

2. 示波器的使用(1)正确连接电源和测试引线。

(2)选择合适的通道和放大倍数。

(3)观察信号的波形和频率特性。

(4)学会使用控制键进行波形调节和锁定。

3. 函数发生器的使用(1)正确连接电源和测试引线。

(2)选择合适的振荡频率和幅值。

(3)观察输出波形的变化。

(4)学会使用控制键进行波形调节和锁定。

4. 信号采集卡的使用(1)正确连接电脑和采集卡。

(2)安装驱动程序。

(3)选择合适的输入通道和采样率。

(4)进行模拟信号的数据采集和处理。

5. PCB板的制作与调试(1)设计电路原理图。

(2)选用合适的元器件并进行焊接。

(3)进行电路测试和调试。

(4)优化电路性能并撰写实验报告。

四、实验心得与体会通过本次实验，我深刻认识到了常用电子仪器在科研实验中的重要性和必要性。

在实际操作过程中，我遇到了一些问题，例如电路连接不牢固、元器件损坏等，但通过不断尝试和请教老师同学，最终都得到了解决。

我还学会了如何使用示波器观察信号波形、如何使用函数发生器产生各种波形信号以及如何使用PCB板搭建电路实验平台等技能。

这些技能不仅对我今后的科研工作有帮助，而且也为我今后的人生道路奠定了坚实的基础。

本次实验让我受益匪浅，我会继续努力学习和掌握更多的电子仪器使用方法，为将来的科研工作做好充分准备。

常用电子仪器的使用实验报告实验报告：常用电子仪器的使用摘要：本实验主要介绍了常用的电子仪器，示波器、信号发生器和数字多用表的使用方法。

通过实验，学习了如何正确操作这些仪器，并能够对电压、电流、频率和波形进行测量和调节。

实验结果验证了这些仪器的准确性和稳定性。

一、引言电子仪器是现代电子技术中不可或缺的工具。

示波器、信号发生器和数字多用表是常见的电子仪器，被广泛应用于电路调试、信号生成和电量测量等领域。

本实验旨在通过实际操作，掌握这些常用电子仪器的使用方法，并熟悉其相关技术参数。

二、实验目的1.了解示波器、信号发生器和数字多用表的基本原理和功能；2.学会操作示波器，观察和测量电路中的波形；3.学会操作信号发生器，生成不同频率和幅度的信号；4.学会操作数字多用表，测量电路中的电流、电压和电阻。

三、实验仪器和材料1.示波器；2.信号发生器；3.数字多用表；4.电路板、电阻、电容等元件。

四、实验步骤与结果1.示波器的使用方法（1）按下示波器的电源开关，将示波器连接到待测电路；（2）调节示波器的触发模式，并设置触发电平和触发边沿；（3）调节示波器的时间基准，选择适当的时间刻度；（4）通过调节示波器的增益和偏移，调整波形在示波器屏幕上的显示位置和大小；（5）通过示波器的光标功能，测量波形的幅度、周期和频率。

2.信号发生器的使用方法（1）按下信号发生器的电源开关，将信号发生器连接到待测电路；（2）选择所需的信号类型，如正弦波、方波或三角波；（3）设置信号的频率和幅度，并确保其在合适的范围内；（4）通过调节信号发生器的输出阻抗，使其与待测电路匹配；（5）观察信号发生器产生的波形，并通过示波器进行验证。

3.数字多用表的使用方法（1）按下数字多用表的电源开关，将探头连接到待测电路；（2）选择所需的测量模式，如电压、电流或电阻；（3）设置测量的量程，保证测量结果的准确性；（4）将探头依次接触待测电路的正、负极，读取并记录测量结果；（5）注意使用正确的测量方式和测量单位，避免出错。

电工电子学实验报告常用电子仪器的使用电工电子学是电工领域中一门重要的基础课程，涉及到电路分析、电子元器件、电子设备、电子控制等内容。

在进行电工电子实验时，常常需要使用各种电子仪器来测量、控制和分析电路中的电压、电流和信号等参数。

下面将介绍几种常用的电子仪器及其使用方法。

1. 示波器（Oscilloscope）示波器是电子实验中最常用的仪器之一、它用来显示电路中的电压波形，并能够实时监测电路中的信号。

示波器的使用方法如下：a.将示波器的红外线探头连接到电路中需要测量的信号源上。

b.调节示波器的触发模式和触发电平，以获得稳定的波形。

c.调节示波器的时间和电压刻度，以适应被测量信号的幅值和周期。

d.调节示波器的触发延迟和扫描速度，以观察和分析波形。

多用表是一种广泛用于电子实验中的测量仪器。

它可以测量电压、电流、电阻和频率等参数。

多用表的使用方法如下：a.将多用表的红黑表笔正确连接到要测量的电路上。

b.选择合适的测量量程和测量模式。

c.将多用表的表头旋钮调节到零位，以校准多用表。

d.读取多用表上显示的数值，根据需要进行进一步的计算和分析。

3. 功率电源（Power Supply）功率电源用来提供稳定的直流电压或交流电压给实验电路供电。

功率电源的使用方法如下：a.将功率电源的正负极正确连接到实验电路中。

b.调节功率电源的输出电压和电流，以满足实验需求。

c.注意电路的电流和功率是否在功率电源的额定范围内。

4. 频率计（Frequency Counter）频率计用来测量电路中信号的频率。

a.将频率计的输入端连接到要测量的信号源上。

b.设置频率计的测量范围和分辨率。

c.读取频率计上显示的频率数值。

除了以上介绍的仪器外，还有逻辑分析仪、信号发生器、信号处理器等在电工电子实验中常用的仪器。

这些仪器的使用方法各有不同，需要根据实际情况进行具体操作。

总结起来，电工电子学实验中常用的电子仪器包括示波器、多用表、功率电源和频率计等。

电工电子学实验报告04常用电子仪器的使用实验报告课程名称：电工电子学实验指导老师：实验名称：常用电子仪器的使用一、实验目的1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。

2.掌握实验室常用电子仪器的使用方法。

二、主要仪器设备1.XJ4318 型双踪示波器。

2.DF2172B 型交流电压表。

3.XJ1631 数字函数信号发生器。

4.HY3003D-3 型可调式直流稳压稳流电源。

5.10kΩ 电阻和0.01μ F 电容各一个。

三、实验内容1.用示波器检测机内“校正信号”波形首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示，即Y 1 (CH1)或Y 2 (CH2)，“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。

开启电源开关后，调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。

将示波器的“校正信号”引入上面选定的Y 通道(CH1 或CH2)，将Y 轴“输入耦合方式开关” 置于“AC”或“DC”，调节X 轴“扫描速率选择开关”(t/div 或t/cm)和Y 轴“轴入灵敏度开关(V/div 或V/cm)”，并且将各自的“微调”旋钮置于校正位置，使示波器显示屏上显示出约两个周期，垂直方向约4~8div(cm)的校正信号波形。

从示波器显示屏的坐标刻度上读得X 轴(水平)方向和Y 轴(与X 轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值)，填入表4-1，并计算出对应的实测值。

校正信号标称值示波器测得的原始数据测量值幅度U P-P 0.2V 4div 0.05V/div 0.2V 频率f 1000Hz 5div 0.2ms/div 1000Hz 表4-1 观察“Y 轴输入灵敏度微调开关”和“X 轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时，屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。

常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。

2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。

3、掌握几种典型信号的幅值，有效值和周期的测量。

二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。

为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。

1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。

②触发方式开关置“自动”。

③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。

（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。

）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。

“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。

（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。

（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。

实验1 常用电子仪器的使用实验1常用电子仪器的使用实验一普通电子仪器的使用班级：学号：姓名：一、实验目的1、学习电子电路实验中常用的电子仪器――示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。

2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理图1-1模拟电子电路中常用电子仪器的布局三、实验设备与器件1.函数信号发生器2、双道示波器3、交流毫伏表四、实验内容1.使用内部校正信号自检示波器。

1）扫描基线调整将示波器的显示方式开关置于“单踪”显示（y1或y2），输入耦合方式开关置“gnd”，触发方式开关置于“自动”。

开启电源开关后，调节“辉度”、“聚焦”、“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。

然后调节“x轴位移”和“y轴位移”旋钮，使扫描线位于屏幕中央，并且能上下左右移动自如。

2）测试“校正信号”波形的振幅和频率将示波器的“校正信号”通过专用电缆线引入选定的y通道（y1或y2），将y轴输入耦合方式开关置于“ac”或“dc”，触发源选择开关置“内”，内触发源选择开关置“y1”或“y2”。

调节x轴“扫描速率”开关（t/div）和y轴“输入灵敏度”开关（v/div），使示波器显示屏上显示出一个或数个周期稳定的方波波形。

a.校准“校正信号”幅度将“Y轴灵敏度微调”旋钮设置到“校准”位置，“Y轴灵敏度”开关设置到适当位置，读取校正信号的振幅，并将其记录在表1-1中。

表1-1标准值上升沿时间测量值振幅up-p（V）频率f（kHz）μS下降沿时间μS注：不同类型示波器的标准值不同。

请根据使用的示波器在表中填写标准值。

b.校准“校正信号”频率将“扫描微调”旋钮置于“校准”位置，将“扫描”开关置于适当位置，读取校正信号周期并记录在表1-1中。

c．测量“校正信号”的上升时间和下降时间调整“Y轴灵敏度”开关和微调旋钮，移动波形，使方波波形在垂直方向占据中心轴，上下对称，便于读取。

实验一常用电子仪器的使用一、实验目的1、熟悉交流毫伏表、低频信号发生器、双踪示波器的主要技术性能和面板开关、旋钮的名称和作用；2、学会上述仪器的正确使用；3、初步掌握用示波器观察、测量信号波形参数及计算方法。

二、实验仪器功率函数信号发生器1台直流稳压电源1台交流毫伏表1台双踪示波器1台三、实验原理在电子电路测试和实验中，常用的电子仪器有交流毫伏表，低频信号发生器，双踪示波器，直流稳压电源以及其它仪器。

其功能分别如下：1、直流稳压电源——为电路提供直流工作电源。

2、功率函数信号发生器——为电路提供如信号频率、电压大小、正弦波、方波和三角波等输入信号。

在使用过程中直流稳压电源和信号发生器在使用过程中输出端不能短路。

3、交流毫伏表——用于测量正弦信号的有效值。

由于交流毫伏表的灵敏度较高，为避免损坏，应在使用前将量程开关打到最大，然后在测量中逐档减小量程，直到指针指在1/3量程到满量程之间。

4、双踪示波器用于观测被测信号的电压波形。

它不仅能观测电路的动态过程，还可以测量电压信号的幅度、频率、周期、相位、脉冲宽度、上升和下降时间等参数。

它的X轴为时间轴，Y轴为电压轴。

在电子测量中，应特别注意各仪器的“共地”问题“共地”——即各台仪器与被测电路的“地”应可靠地连接在一起。

四、实验内容1、用交流毫伏表测量信号发生器的输出(衰减)电压。

将信号发生器频率调节在1KHz。

电压“输出衰减”开关分别置于不同的衰减db位置上，调节信号发生器的“幅度”旋钮使电表指示在4，用交流毫伏表测量其输出电压值并记录于表1-1中。

f=1KHz 信号发生器指示刻度4信号发生器电压“输出衰减”（db）0 20 40 60信号发生器输出值（mV）交流毫伏表读数值（mV）电压衰减倍数2、用双踪示波器Y轴任一输入通道探头，测量示波器“校正电压”读出荧屏显示波形的uP-P 值和频率 。

3、用交流毫伏表及双踪示波器测量信号发生器的输出电压及周期的数值并记入表1-2中。
