实验六 材料的介电温谱测量一． 原理在交变电场作用下，电介质有弛豫现象，电介质的电容率是与电场频率相关的，描述这种关系的方程称为德拜方程，其表示式如下：[][]22022''22')0(tan 1)0(1)0(τωεεωτεεδτωεεετωεεεε∞∞∞∞∞+-=+-=+-+=r温度对弛豫极化有影响，因此也影响到介质损耗功率P w 、介电常数εr 、损耗角正切tanδ的变化。

温度升高，弛豫极化增加，且离子间易发生移动，所以极化的弛豫时间τ减小。

具体情况可结合德拜方程分析。

+二． 实验仪器设备本实验采用LCR 数字电桥和高低温试验室，进行电容器介电频谱的测量，可同时自动获得主参数电容量（C ）和辅参数损耗角正切值（D ）或品质因子（Q ），其中的电容量C 结合样品的几何参数后，可计算出相应的介电系数εr 。

三． 测量准备1、对待测样品进行编号，并测量样品的直径和厚度，记录下来。

2、打开高低温试验箱的样品室，将待测样品按编号依次用电烙铁焊在样品盒上，关上样品室的门。

m T 图 P w 、t anδ、εr 与温度T 的关系四．测量步骤1. 依次打开高低温试验箱、惠普LCR测试仪、电子转换开关、计算机的电源，打开“LRC 实验控制平台”软件。

2. 在LRC实验控制台左边的工具栏中打开“C”文件夹。

3. 双击“温谱实验”，对实验参数进行设置，如图1所示。

(1) 最高温度：温谱实验的最高温度，85℃；(2) 最低温度：温谱实验的最低温度，-25℃；(3) 温度间隔：隔多少℃测量一次数据，2℃；(4) 测试频率：温谱实验的固定测试频率，1KHz；(5) 升温速率：选择系统推荐；(3) 样品选择：有C（圆片型）、D（其他定型样品）、I（不规则样品）可供选择，在下面的样品通道中双击通道号对样品的参数进行设置。

4. 点击“直接进入实验”，进入实验窗口。

5. 实验窗口实时显示测试数据，通过点击左下方的页面切换，可以在测试数据和曲线图之间切换。

介电频谱和介电温谱1.引言1.1 概述概述部分的内容：介电频谱和介电温谱是研究材料电介质特性的重要工具。

介电频谱主要研究材料在不同频率下的介电性质，而介电温谱则探究材料在不同温度下的介电性能变化。

这两个谱可以提供关于材料的结构、动力学以及与周围环境的相互作用等方面的重要信息。

介电频谱的研究基于材料对外加交变电场的响应，通过测量材料的介电常数（介电相对常数和介电损耗因子）与频率的关系，可以获取材料的电导率、载流子浓度以及电荷传输速率等参数。

这些信息对于材料的设计、开发和应用具有重要意义。

在实际应用中，介电频谱被广泛应用于材料科学、电子工程、能源领域以及生物医学等领域。

而介电温谱则是研究材料在不同温度下的介电性能变化。

材料的介电性质往往受温度的影响，通过测量材料在不同温度下的介电常数，可以了解材料在不同温度环境下的电荷传输行为、晶格结构的变化以及相变等现象。

这些信息对于材料的热稳定性评估、材料在高温环境下的应用以及研究材料的相变行为等都具有重要价值。

因此，介电频谱和介电温谱在材料科学与工程领域发挥着重要的作用。

这两个谱的研究不仅为我们深入理解材料的电介质特性提供了有效的手段，也为材料的设计、性能优化以及新材料的开发提供了重要的参考。

未来的研究方向将会更加注重多尺度、多物理场的耦合研究，以及更精确的实验测量和理论模型的建立，以进一步拓展介电频谱和介电温谱的应用领域和研究深度。

1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构部分本文将按照以下结构来进行介电频谱和介电温谱的探讨。

首先，在引言部分将概述本文主要内容，并介绍文章的结构和目的。

接下来，我们将进入正文部分，其中将包括介电频谱和介电温谱的定义与原理以及它们在不同领域中的应用。

最后，在结论部分，我们将总结介电频谱和介电温谱的重要性和应用价值，并展望未来的研究方向和发展趋势。

整个文章的结构将帮助读者更好地理解介电频谱和介电温谱的概念、原理和应用。

配电互联 绿色能效地址:中国 河南郑州市东明路南41号电话:400-0371-828 传真：*************网址:公司简介ISO9001质量管理体系认证。

公司在自主研发的同时积极与西安为贯彻国家“十三五”规划中关于“加快建设重点用能单位能耗在线监测系统，健全能源计量体系”的工作指示，实际解决传统配电系统存在的“结构复杂、配电自动化水平低、维护成本居高不下”等问题，全面提升配电房运维效果和供电可靠性势在必行。

康派智能自主研发的T @Po w e r 智能配电运检监测管理系统基于物联网、大数据和电气专业，通过采集、分析电参量、温湿度、烟雾、气体、视频等数据，实时掌控供配电系统运行状况，达到预测、预警功能，转变"被动抢险"为"主动运维"，推动企业用户的管理工作向标准化、信息化、网络化方向发展。

整体解决方案系统架构了解和诊断现状发现问题根源选择和制定方案工程实施和反馈配电自动化水平低配电房运维效果差安全隐患后知后觉供电可靠性差生产用电管理监测数据记录及时告警诊断智能巡检系统分布式子站的建设平台遵循电力行业常规协议标准远程站端实时监控现场装置不联网数据偏差大缺乏集中管理多个系统不兼容系统界面在线监测通过地图方式实时显示各配电室的位置、告警信息，并可以选择显示站房名称、数据，提供企业的实时负荷、今日电量、用电类型、供电电压等级、变电总容量等信息。

通过站内一次接线图方式实时显示各类数据，包括电气量、温湿度、烟感状态等信息。

告警信息可分类显示各配电室的各类告警列表，包括事件类型、时间、事件内容、用户等信息。

通过告警管理可以管理站房的告警事件，同时进行语音报警。

实时数据查询可以查询1小时之内秒级数据，1天之内分钟级数据，并用曲线显示数据的变化，同时罗列数据表。

历史数据查询电量指标综合分析对企业电量电费进行分析、日/月负荷特性分析、电价时段分析、功率因数分析。

历史数据模块提供每个站房的历史数据查询功能，可查看每个站房相临两日24 小时负荷、每日电流、电压、电表示数、功率、功率因数、谐波、温度等参数的历史数据。

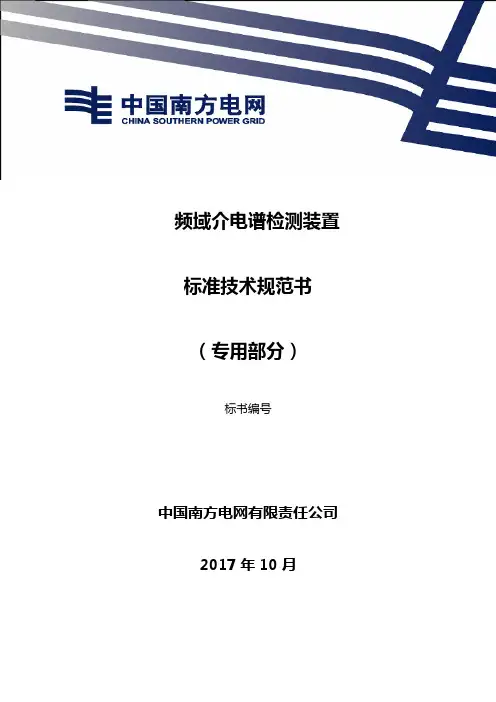

频域介电谱检测装置标准技术规范书（专用部分）标书编号中国南方电网有限责任公司2017年10月目录一、工程概述 (1)1.1 工程概况 (1)1.2 使用条件 (1)二、设备详细技术要求 (2)2.1 供货需求及供货范围 (2)2.2 标准技术特性参数表 (2)2.3 投标人资料提交时间及培训要求 (5)2.4 主要元器件来源 (5)2.5备品备件、专用工具和仪器仪表供货表 (6)三、投标方技术偏差 (6)3.1 投标方技术偏差 (6)3.2 投标方需说明的其他问题 (7)四、设计图纸传递表 (7)4.1 图纸资料提交单位 (7)4.2 一次、二次及土建接口要求（适用于扩建工程） (7)4.3 设备图纸及资料 (7)五、其他 (8)5.1 LCC数据文件 (8)一、工程概述1.1 工程概况本技术规范书采购的设备适用的工程概况如下：表1.1 工程概况一览表（项目单位填写）序号名称项目单位填写1 工程名称2 工程建设单位3 工程地址5 运输条件1.2 使用条件本技术规范书采购的设备适用的外部条件如下：表1.2 设备外部条件一览表（项目单位填写）序号参数类型单位正常使用条件特殊使用条件项目需求值或表述投标人保证值备注（须说明本工程适用的是正常使用条件或是特殊使用条件）1 环境温度1.1 最高日温度℃40 - 1.2 最低日温度℃-25 - 1.3 最大日温差℃201.4 年平均温度℃-2 海拔m -3 太阳辐射强度W/cm2 0.14 污秽等级-5 覆冰厚度mm -6 风速m/s -7 相对湿度7.1 最大日相对湿度% 1007.2 最大月平均相对湿度% 1008 耐受地震能力（地震烈度8度/9度）g9 系统标称电压kV10 系统最高电压kV11 系统额定频率Hz12 系统中性点接地方式13 安装点母线短路电流kA14 直流控制电压V15 设备运输条件16 极限位置阻抗值及偏差17 安装地点室内/室外二、设备详细技术要求2.1 供货需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格一览表。

介电测量技术实验指导书：实验一铁电体介电常数与介电温谱测试一、实验目的1．掌握介电常数的定义及测量原理；2．熟悉介电测量设备的使用方法；3．了解几种不同的铁电体的介电温谱及其相变行为；4．掌握数据处理方法和对数据的分析。

二、实验原理介电常数是表征介质极化能力的一个参数，它正比于单位电场在介质中诱导的电位移大小。

一般说来，固体介质中存在的极化机制有电子位移极化、离子位移极化、偶极取向极化和空间电荷极化四种类型。

决定于具体的极化机制，固体介质的介电常数可以处于从2到104的宽广范围内。

对于铁电体而言，极化的情况相比较于一般介质要复杂得多，既有极化的非线性，又有因为铁电畴的存在而带来的不可逆过程和滞后效应的影响。

根据测量时电场强弱与计算范围的大小，铁电体介电常数可以分为三种：小信号介电常数，交流介电常数以及微分介电常数。

如表1所示。

表1铁电体介电常数的分类测量电场计算范围公式测量方法小信号介电常数（可逆介电常数）小信号交变电场小信号范围ε＝ΔP/ΔE LCR交流介电常数（有效/等效介电常数）强交流电场大范围内平均量ε＝P/E电滞回线西林电桥微分介电常数强交变电场局部小范围ε＝dP/dE 电滞回线微分在本实验中只要求测量小信号介电常数及其温度依赖关系。

低频下测量铁电材料的小信号介电常数的方法主要是应用平行板电极电容器的测量原理，通过测量样品的电容量，经计算求得的。

若忽视平行板电容器的边缘效应，电容量与介电常数的关系如下：dA C rεε0=（1）式中C 为被测样品在低频下的电容量，A 为平行板重叠部分面积，d 为两平行板之间的距离，0ε＝8.85×10-12（F/m ）为真空介电常数，r ε为相对介电常数。

由ACdr 0εε=即可计算出相对介电常数。

平行板电容器一般要求样品的横向尺寸（直径/边长）要大于10倍样品厚度。

铁电体的介电常数温谱曲线携带了铁电相变的信息，对于一级相变和二级相变铁电体，其相变温度（T c ）以上的介温曲线满足居里外斯定律T T C r −=ε（2）其中，一级相变铁电体满足T 0<T c ，如钛酸钡（BT ），而二级相变铁电体满足T 0=T c ，如磷酸二氢钾（KDP ）。

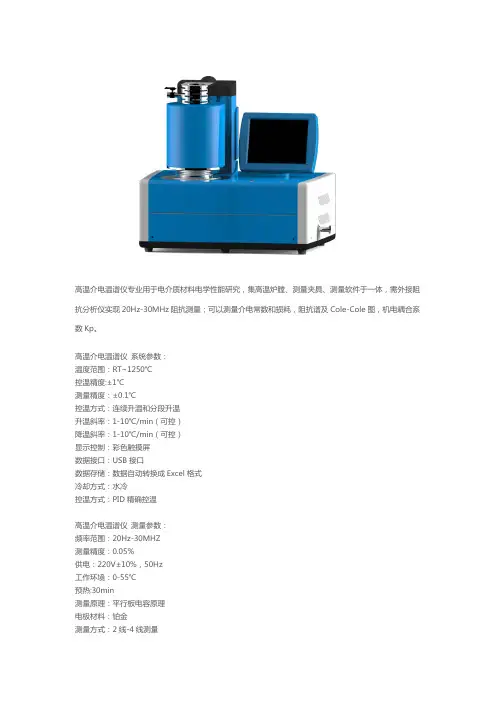

高温介电温谱仪专业用于电介质材料电学性能研究，集高温炉膛、测量夹具、测量软件于一体，需外接阻抗分析仪实现20Hz-30MHz阻抗测量；可以测量介电常数和损耗，阻抗谱及Cole-Cole图，机电耦合系数Kp。

高温介电温谱仪系统参数：温度范围：RT~1250℃控温精度:±1℃测量精度：±0.1℃控温方式：连续升温和分段升温升温斜率：1-10℃/min（可控）降温斜率：1-10℃/min（可控）显示控制：彩色触摸屏数据接口：USB接口数据存储：数据自动转换成Excel格式冷却方式：水冷控温方式：PID精确控温高温介电温谱仪测量参数：频率范围：20Hz-30MHZ测量精度：0.05%供电：220V±10%，50Hz工作环境：0-55℃预热:30min测量原理：平行板电容原理电极材料：铂金测量方式：2线-4线测量集成一体化介电测量■高温炉膛：采用管式炉设计，实现室温-1250℃范围控温；■测量夹具：采用半球状+平板状电极，精确定位测量样品某一点；■测量软件：可以实现温度谱、频率谱、偏压谱、阻抗谱、介电谱、时间谱等测量功能；■阻抗测量：兼容WK6500系列阻抗分析仪，Agilent4294A、E4980A、E4990A阻抗分析仪和TH2828S LCR表；卓越的易用性■高温炉膛：采用电动升降设计，一键控制炉膛上升、下降；■测量夹具：弹簧夹具夹持样品，既不损伤样品又能让电极与样品更好的接触，放取样方便；■测量软件：触摸屏控制和显示，操作直观、使用方便，无需外接电脑；■阻抗测量：只需简单连接介电温谱仪和阻抗分析仪，开机校准后即可开始测量；满足科研需求■实现常温、高温、真空、气氛条件测量材料的介电性能；■可提供块体夹具、薄膜夹具、单样品夹具、四样品夹具，以满足不同样品的测试需求；■直接测量样品的介电常数和介电损耗、阻抗谱及Cole-Cole图、机电耦合系数，满足科研需求；标准配置：主机、测量夹具、测量分析软件、样品工具箱、电源线、出厂检验报告、操作说明书选购件：阻抗分析仪：WK6500系列；AgilentE4980A、E4990A阻抗分析仪；TH2828S LCR表夹具替换件、炉膛替换件、温度控制板替换件、高温传感器替换件。

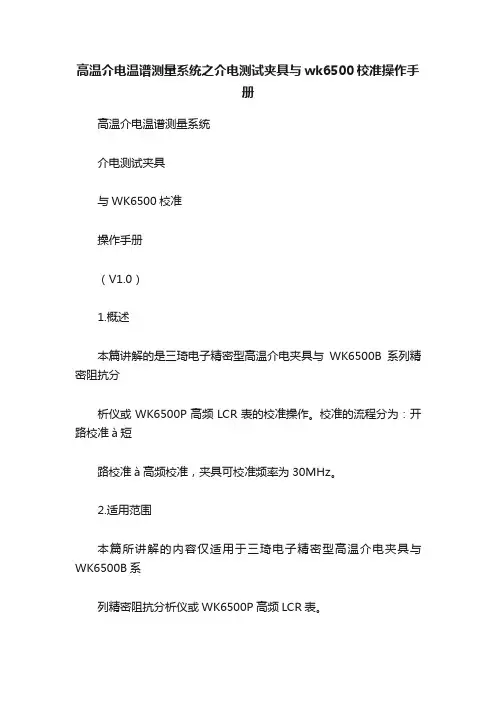

高温介电温谱测量系统之介电测试夹具与wk6500校准操作手册高温介电温谱测量系统介电测试夹具与WK6500校准操作手册（V1.0）1.概述本篇讲解的是三琦电子精密型高温介电夹具与WK6500B系列精密阻抗分析仪或WK6500P高频LCR表的校准操作。
