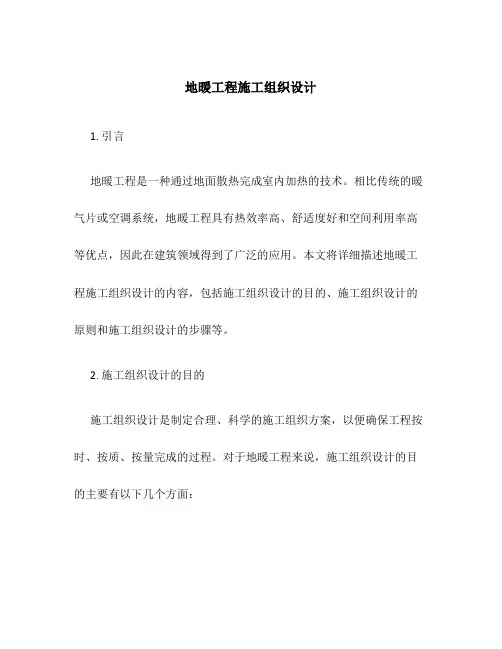

地暖工程施工组织设计
地暖工程施工组织设计1. 引言地暖工程是一种通过地面散热完成室内加热的技术。
相比传统的暖气片或空调系统，地暖工程具有热效率高、舒适度好和空间利用率高等优点，因此在建筑领域得到了广泛的应用。
本文将详细描述地暖工程施工组织设计的内容，包括施工组织设计的目的、施工组织设计的原则和施工组织设计的步骤等。
2. 施工组织设计的目的施工组织设计是制定合理、科学的施工组织方案，以便确保工程按时、按质、按量完成的过程。
对于地暖工程来说，施工组织设计的目的主要有以下几个方面：1.确定施工组织方案：根据工程规模、工期和技术要求，确定施工组织方案，包括施工队伍的编制、施工进度计划和施工材料的采购等。
2.保障施工质量：通过合理的施工组织设计，对施工过程进行有效的控制和监督，确保地暖系统的施工质量符合设计要求，达到预期效果。
3.优化施工资源：合理利用施工资源，包括人力、物力和财力等，提高资源利用效率，降低施工成本，提升经济效益。
3. 施工组织设计的原则在进行地暖工程施工组织设计时，应遵循以下原则：1.科学性原则：施工组织设计应基于科学的理论和技术，合理确定施工方法、施工工艺和施工工序，确保施工的科学性和可行性。
2.灵活性原则：施工组织设计应具备一定的灵活性，能够根据施工实际情况进行调整和优化，适应工程变更和施工环境的变化。
3.经济性原则：施工组织设计应根据施工任务和资源情况，合理安排人员和设备的利用，优化施工进度和成本，最大限度地提高经济效益。
4.安全性原则：施工组织设计应重视工程安全，制定合理的安全措施和应急预案，保障施工人员和设备的安全，防止事故的发生。
4. 施工组织设计的步骤地暖工程施工组织设计一般包括以下几个步骤：步骤一：制定施工组织方案在制定施工组织方案时，应考虑地暖工程的具体要求和工期安排。
需要确定施工队伍的编制、施工工艺与方法、施工机械与设备的配置等内容，并制定施工进度计划和质量控制计划。
步骤二：编制施工组织设计图纸根据施工组织方案，制定施工组织设计图纸，包括施工队伍组织结构图、施工进度计划图和施工场地平面布置图等。
地暖施工组织设计方案
地暖施工组织设计方案一、前期准备工作在开始地暖施工前，需要进行详细的准备工作，包括材料准备、人员组织和现场安全等方面的考虑。
1. 材料准备1.1 地暖管道材料的选购：根据项目的需求，选择合适的地暖管道材料，一般常用的有PEX管、PPR管和PVC管等。
确保材料品质符合相关标准要求。
1.2 辅助材料准备：准备好与地暖施工有关的辅助材料，如保温层材料、承重板、隔离膜等。
2. 人员组织2.1 施工人员配置：根据项目规模和要求，合理安排施工人员的数量和工作职责，确保施工过程中各项工作有序进行。
2.2 相关技术人员的准备：配备有经验丰富的地暖工程师和技术人员，能够及时解决施工中的技术问题。
3. 现场安全3.1 安全防护设施的准备：确保施工现场有完善的安全防护设施，如安全帽、安全绳、防滑鞋等。
3.2 安全培训和指导：在施工前要对工人进行安全教育和培训，指导他们注意施工过程中的安全事项。
二、施工方案地暖施工方案是地暖施工的详细实施计划，包括施工流程、步骤和注意事项等。
1. 施工流程1.1 现场勘测：在正式施工前，进行现场勘测，确定施工区域的具体情况，如地面平整度、周围环境等。
1.2 安装地暖管道：按照设计图纸和施工要求，进行地暖管道的敷设和连接。
1.3 安装保温层：将保温层材料铺设在地暖管道上，确保管道能够保持一定的温度。
1.4 进行泄压测试：在保温层完工后，进行泄压测试，确保地暖管道的密封性。
1.5 封装地板材料：在地暖管道敷设完毕后，进行地面的地板材料封装，确保地暖系统正常使用。
2. 施工步骤2.1 确定施工起点：根据设计要求，确定地暖系统的施工起点。
2.2 敷设地暖管道：按照施工图纸上的要求，将地暖管道从施工起点开始依次敷设。
2.3 进行连接和固定：在地暖管道敷设过程中，确保管道连接紧密，并进行固定，防止未来使用中出现松动情况。
3. 注意事项3.1 施工温度和湿度：根据地暖材料的要求，注意施工过程中的温度和湿度控制，确保施工质量。
地暖施工组织设计方案
地暖施工组织设计方案一、项目概述地暖施工组织设计方案是为了确保地暖施工工作的高效进行，保证工程质量和安全。
本方案的目标是制定出合理的施工流程和组织架构，保证施工的顺利进行，最大程度地避免施工期间可能出现的问题。
二、施工准备1. 技术准备：- 确定地暖系统的设计方案，包括管道铺设方案、供暖设备选择、控制系统安装等；- 准备相关人员的技术培训，确保施工人员熟悉地暖系统的安装和调试；- 确保施工过程中所需的施工设备、工具和材料的采购及储备。
2. 施工人员准备：- 确定施工团队的组织架构，包括组长、技术员、施工人员等；- 分配施工人员的职责和任务，明确各个岗位的工作内容和要求；- 做好施工人员的培训和安全防护工作，确保他们了解并遵守相关的安全操作规程。
三、施工流程1. 现场勘测：- 对施工地点进行现场勘测，确定地暖系统的最佳布置方案；- 根据勘测结果绘制施工平面图，明确管道的铺设路径和设备的安装位置。
2. 地暖管道铺设：- 根据设计方案，在地面进行地暖管道的铺设，要确保管道的连接紧密、牢固，并且与周围的建筑结构相符合；- 进行必要的隔热处理，避免热量损失；- 在管道铺设完成后进行压力测试，确保系统的密封性和稳定性。
3. 供暖设备安装：- 根据设计方案，安装供暖设备，包括热水锅炉、热泵等；- 输配管路的连接，确保供暖设备与地暖系统的紧密配合；- 进行设备的调试和试运行，确保其正常工作。
4. 控制系统安装：- 安装地暖系统的控制设备，包括温度传感器、温控器等；- 进行控制系统的线路连接和调试，确保各个设备之间的正常通信和协调工作；- 实施系统的功能测试，确保控制系统的可靠性和稳定性。
5. 工程验收：- 进行地暖系统的整体验收，包括设备、管道的检查和测试；- 对施工质量进行评估和检验，确保地暖系统的安全可靠；- 准备相关的施工资料和文件，以备归档和备案。
四、安全与质量控制1. 安全控制：- 遵守相关的安全操作规程，确保施工人员的人身安全；- 做好施工现场的安全防护工作，包括施工区域的封锁、警示标识的设置等；- 定期开展安全教育和培训，提高施工人员的安全意识和技能。
地暖工程施工组织设计
地暖工程施工组织设计一、工程概况本项目为地暖工程施工，主要包括住宅地暖系统的安装、调试和验收。
地暖系统采用水暖方式，通过管道将热水输送到地面，通过地面材料将热量均匀分布到室内，实现采暖和舒适生活的目的。
二、施工目标1. 确保工程质量，满足业主对地暖系统的使用要求。
2. 严格按照施工规范和工艺流程进行施工，确保工程安全。
3. 控制工程进度，按时完成施工任务。
4. 降低工程成本，提高投资效益。
三、施工组织设计1. 施工前期准备（1）了解并熟悉工程设计文件，包括地暖系统的设计图纸、施工规范和验收标准。
（2）组织施工人员参加技术培训，提高施工技能和质量意识。
（3）准备施工所需的各种材料、设备和工具，确保施工顺利进行。
2. 施工流程（1）地面处理：清理地面杂物，检查地面平整度和湿度，必要时进行地面处理。
（2）铺设保温层：按照设计要求铺设保温层，确保保温效果。
（3）铺设管道：按照设计图纸和施工规范进行管道铺设，注意管道的走向、间距和固定。
（4）连接分集水器：将管道与分集水器连接，确保连接牢固、密封。
（5）填充层施工：在管道上方铺设填充层，填充层材料需符合设计要求。
（6）面层施工：铺设地暖地面材料，如瓷砖、木地板等，确保面层施工质量。
（7）系统调试：调试地暖系统，检查系统运行是否正常，确保采暖效果。
3. 施工质量控制（1）严格把控施工材料质量，确保材料符合国家相关标准和设计要求。
（2）加强施工过程监控，及时发现和解决施工中的问题。
（3）做好施工记录，为工程验收和维护提供依据。
4. 施工安全措施（1）加强施工现场安全管理，设立安全警示标志，确保施工人员安全。
（2）严格遵守施工操作规程，防止事故发生。
（3）定期对施工人员进行安全教育培训，提高安全意识。
5. 工程进度安排根据工程规模和施工条件，制定合理的施工计划，确保工程按时完成。
四、工程验收1. 验收条件：地暖系统施工完毕，各项指标符合设计要求。
2. 验收内容：（1）检查地面材料铺设质量，是否符合设计要求。
地暖工程施工组织
地暖工程施工组织设计一、施工前准备1.1 设计施工图纸和有关技术文件齐全，并已经图纸会审和设计交底。
1.2 材料准备：所有材料进场前必须有质量合格证明文件，规格、型号及性能技术指标应符合国家现行有关标准的规定。
1.3 机具准备：细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵等。
1.4 工具准备：锯条、手锤、活扳手、手动试压泵、刮刀等。
1.5 量具准备：水平尺、垂直尺、卷尺等。
1.6 施工人员应经过技术交底，培训基本的操作要点。
二、施工流程2.1 铺设绝热层：在施工地面铺设绝热板，绝热板应平整、牢固，接缝处应采用专用胶带密封。
2.2 铺设加热管：按照设计图纸和施工规范，铺设加热管。
加热管应平整、牢固，管间距应符合设计要求。
2.3 连接分水器：将加热管与分水器连接，连接应牢固、严密。
2.4 铺设保温层：在加热管上方铺设保温层，保温层应平整、牢固，接缝处应采用专用胶带密封。
2.5 填充层施工：在保温层上方浇筑C15豆石混凝土，填充层厚度应符合设计要求。
2.6 施工结束后应绘制竣工图，并应准确标注加热管敷设位置及地温传感器埋设地点。
三、施工要求3.1 施工过程中应严格遵守国家有关法律法规和施工规范，确保施工安全、质量。
3.2 施工人员应具备相应的专业技术知识和操作技能，做到熟练、准确、迅速施工。
3.3 施工过程中应做好成品保护，防止施工过程中对已完成的工程造成损坏。
3.4 施工过程中应做好环境保护，妥善处理废弃物，确保施工现场清洁卫生。
3.5 施工过程中应做好安全防护，严格按照安全操作规程施工，确保施工人员的人身安全。
四、质量保证4.1 施工过程中应严格按照设计图纸和施工规范施工，确保工程质量。
4.2 施工过程中应做好施工记录，记录施工过程中的重要信息，以备查验。
4.3 施工结束后应进行工程验收，验收不合格的工程不得交付使用。
4.4 施工过程中应做好工程质量的跟踪检查和监督，及时发现和解决问题。
五、售后服务5.1 施工结束后，应向用户提供完整的施工资料和产品说明书，以便用户了解和维护。
其它-地暖工程施工组织设计
地暖工程施工组织设计地暖工程施工方案3.1工艺流程材料进场验收→施工准备→安装混水器→安装分、集水器→铺设保温板→地暖管环路铺设→外观检验及水压试验→主管道对接（安装主管）→安装膨胀缝、边角保温等→回填细石混凝土→二次试压及冲压→系统调试3.2一般规定及构造3.2.1地板辐射供暖的安装工程，施工前应具备下列条件：a 设计图纸及其它技术文件齐全。
b 经批准的施工方案或施工组织、设计，已进行技术交底。
c 施工力量和机具等，能保证正常施工。
d 施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。
3.2.2地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。
施工方案及其它工种的配合措施。
安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。
3.2.3加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。
3.2.4安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。
3.2.5管道系统安装间断或完毕的敝口处，应随时封堵。
3.2.6绝热层应铺设在平整的基础上。
3.2.7按设计图纸的要求，进行配管，同一通路的加热管应保持水平。
3.2.8加热管的弯曲半径、PE-RT管不宜小于5倍管外径。
3.2.9采用专用工具断管，断口应平整，断口面应垂直于管辐线。
3.2.10地热构造如下图：3.3施工方法3.3.1铺设挤塑板1）将厚度×高度=20mm×60mm的苯板条沿室内墙体周边安装；卫生间及室内不做导热地盘管部分不做边界保温带。
2）铺设20mm厚苯板要求做到平整、搭接严密；卫生间及厨房根据图纸要求及现场实际情况，预留卫生洁具及厨房案台位置。
3.3.2隔热反射膜铺设1）隔热反射膜铺设前后细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。
2）绝热材料铺设在平整的结构层或平整的地面上，铺设平整、搭接严密，边缝挤满。
3）门口等不规则部位铺设时，要按实际形状采用刀割成型后铺设。
地暖工程施工组织设计
地暖工程施工组织设计一、前期准备阶段1.确定项目目标和要求：明确工程的目标和要求，包括工程质量、工期及安全等相关要求。
2.编制施工方案：根据工程目标和要求，编制详细的施工方案，包括施工工艺、施工方法、施工顺序等。
3.确定项目组织结构：确定项目的组织结构，包括项目经理、施工队伍和专业技术人员。
4.准备施工材料和设备：根据施工方案和工程要求，准备所需的施工材料和设备，确保施工进度的顺利进行。
5.制定安全生产计划：制定详细的安全生产计划，包括安全措施、风险预防和应急救援等。
二、施工准备阶段1.场地布置：根据施工方案，对施工现场进行布置，包括设立临时办公区、施工区域的划分等。
2.施工人员培训：对施工人员进行培训，包括对施工工艺、安全措施和操作规程等的培训。
3.准备施工材料和设备：对施工材料和设备进行检查和确认，确保满足施工要求。
4.制定施工计划：根据施工方案和工程要求，制定详细的施工计划，包括施工进度和各项任务的分解。
三、施工实施阶段1.施工组织：根据施工计划，组织施工人员进行施工，分工合作，确保施工进度的顺利推进。
2.施工质量控制：严格按照技术要求进行施工，加强对施工质量的控制和检查，确保施工质量符合设计要求。
3.安全管理：加强对施工现场的安全管理，包括对人员的安全教育和操作规程的培训，确保施工过程中的安全。
4.协调与沟通：及时与项目相关方进行沟通和协调，解决工程实施过程中的问题和困难，保证施工进度。
5.记录与报告：及时记录施工过程中的关键节点和问题，编制施工报告，及时向项目经理进行汇报。
四、施工总结及验收阶段1.施工总结：对施工过程进行总结和评估，分析施工中存在的问题和不足，制定改进措施。
2.施工验收：根据工程要求，对施工成果进行验收，确保工程质量符合设计要求。
3.移交与交底：将施工过程中的相关资料和记录进行整理和归档，按要求移交相关部门，进行交底。
4.维护与保养：对已竣工的地暖工程进行维护和保养，确保工程正常运行。
地暖施工组织设计
目录1、工程概况 (2)2、施工部署 (4)3、主要施工方法及施工方案 (12)4、劳动力计划 (13)5、主要施工机械计划 (14)6、确保工程质量的技术组织措施 (18)7、安全保证体系 (20)8、环境管理体系 (22)9、确保工期的保证措施 (23)地暖工程施工组织设计1. 工程概况1.1 工程简介本工程为。
本施工组织设计包括只包括地暖工程的安装施工，包括聚苯乙烯泡沫塑料板、铝箔反射膜、加热盘管、分、集水器等低温辐射地板采暖系统材料设备采购、安装施工，混凝土地面覆盖。
1.2.材料保温绝热层：聚苯乙烯泡沫塑料板采用表观密度≥20 ㎏/m³；压缩强度(即10%行度下的压缩应力) ≥100Kpa；导热系数≤0.041W/m.k；吸水率 (体积分数) ≤4% (V/V)；70°C/48h 后尺寸变化率≤3%；熔接性(弯曲变形)≥20mm；氧指数≥30%；燃烧分级达到 B2 级。
一层厚度为 30mm，其他各层厚度为 20mm，边界保温带 8mm 厚聚苯乙烯泡沫塑料优质板材。
发热盘管：耐热聚乙烯 PE-RT 20×2.0 地暖管材。
分集水器：单球阀铜质分集水器2.施工部署2.1 总体思路2.1.1 “两个确保”第一确保质量，第二确保工期。
2.1.2 贯彻“三高”一要高水平优质建成全部工程；二要高标准控制施工全过程，用检测控制工序，让工序控制过程，让过程控制整体；三要高效率建设本工程，各工序作业全过程控制，一次达标。
2.1.3 坚持“四先”在实施中，一要采用先进设备，科学的配置来满足设计要求、规程要求及业主要求；二是要采用先进的技术：工艺来保证质量要求。
三要采用先进的组织管理技术，结合工程特点，统筹考虑，科学安排；四要用先进的、斩新的思想观念来统一全体参建职工的思想认识，不凭老经验、老办法办事，必须把高标准、严要求全面贯彻到施工的每一个环节。
2.1.4 试验先行，施工紧跟为确保地暖施工的质量及效果，先小面积施工作为试验样板，经项目部管理领导小组审查通过后，再可进行大面积施工。
地暖工程施工组织设计
地暖工程施工组织设计
地暖施工组织设计
1、地板采暖工程施工特点：
(1)、该项工程为隐蔽工程，必须严格按照设计图纸施工，在隐蔽之前必须打压检验、
2
入。
3
4
5
1
(1)
(2)
(3)、施工现场具有供水和供电条件，有储放材料临时设施。
(4)、土建施工已将地面清理干净；
(5)、所有进场材料、产品的技术文件应齐全，标志应清晰，外观
检查应合格。
必要时应抽样进行相关检测。
2、集配装置的安装
分集水器的安装及固定。
作业及验收标准：
水平安装时，一般宜分水器在上，集水器在下，中心距宜为200mm，集水器中心距在面应不小于300mm。
垂直安装时，分集水器下端距在面应不小于150mm。
分集水器固定应牢固。
3
4
5
按图纸设计管间距和走向进行敷设，同一通路地热管宜保持水平。
管间距的安装误差不应大于10mm。
PE-Xb管的弯曲半径不应小于5倍管外径。
PE-Xb管在填充层内不得设接头。
管道截断采用专用工具，断口应平整，断面应垂直于管轴线。
安装间断时，断口处
应随时封堵。
地暖工程施工组织(3篇)
第1篇一、工程概况本工程位于我国某城市，总建筑面积约为5万平方米，包括住宅、商业、办公等多种功能。
地暖系统作为本工程的重要组成部分，承担着冬季供暖的任务。
根据设计要求，本工程采用低温地板辐射采暖系统，热源为集中供热。
二、施工组织设计原则1. 符合国家相关标准和规范，确保工程质量；2. 确保施工进度，按时完成工程任务；3. 节约成本，提高经济效益；4. 确保施工安全，预防事故发生；5. 保护环境，减少施工对周边环境的影响。
三、施工准备1. 技术准备：组织施工人员进行技术培训，熟悉地暖施工工艺和操作规范；2. 材料准备：提前采购地暖管材、保温材料、填充层材料等，确保材料质量；3. 机具准备：准备地暖管材铺设工具、焊接设备、保温材料切割工具等；4. 施工人员准备：组织专业施工队伍，明确各岗位人员职责。
四、施工工艺流程1. 施工前，对施工现场进行清理，确保地面平整、清洁；2. 根据设计图纸，放样定位，确定地暖管材铺设路径；3. 铺设地暖管材，注意管材间距、弯曲半径等要求；4. 安装保温层，确保保温效果；5. 铺设填充层，采用C15豆石混凝土，厚度为60mm；6. 进行试压测试，确保系统无泄漏；7. 铺设地面装饰材料，如瓷砖、地板等。
五、施工质量控制1. 材料质量：严格把控材料采购、检验、验收等环节，确保材料质量；2. 施工工艺：严格按照施工规范和操作流程进行施工，确保施工质量；3. 试压测试：在施工过程中进行试压测试，确保系统无泄漏；4. 工程验收：按照国家相关标准和规范进行工程验收。
六、施工进度安排1. 施工准备阶段：1个月；2. 地暖管材铺设阶段：2个月；3. 保温层、填充层施工阶段：1个月；4. 试压测试阶段：1周；5. 地面装饰材料铺设阶段：1个月；6. 工程验收阶段：1周。
七、安全文明施工1. 严格执行施工现场安全管理制度，预防事故发生；2. 加强施工现场文明施工管理，保持施工现场整洁；3. 做好施工噪音、扬尘等污染治理工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大连天成依云伴山地暖工程施工组织设计编制：审核：批准：编制单位：通州建总集团有限公司编制日期：2015年月日住宅地暖施工组织设计第一章编制依据明（一）编制依据1、瓦房店依云伴山小区低温热水地辐射采暖项目建筑平面图和管路系统图2、瓦房店依云伴山小区低温低温热水地辐射采暖项目招标文件3、行业标准《地面辐射供暖技术规程》JGJ142-20124、国家标准《建筑给排水采暖施工质量验收规范》GB50242-20025、国家标准《采暖通风及空气调节设计规范》GB50019-20036、国家标准《冷热水用耐热聚乙烯（PERT）管道系统》CJ/T175-20027、国家标准《冷热水用耐热聚乙烯（PEx）管道系统》CJ/T175-20028、国家标准《冷热水用耐热聚乙烯（PPR）管道系统》GB/T187429、根据甲方、土建总包单位所提供的应具备地板采暖施工条件的情况10、根据与甲方或土建总包单位工程商洽文件。
（二）编制说明1、在全面施工前的准备阶段，经现场实地考察后，需要与甲方监理单位协商并签署与本工程相关的工程洽商文件。
2、为确保施工进度，在经监理验收合格，土建已提供相应具备低温地板采暖施工条件下。
第二章工程概况及施工要求（一）工程概况本工程位于瓦房店市西外环路天缘酒店南侧，西临西外环路、北街北环路。
本工程场外有道路连通，施工场内基本为各栋号及地下车库，场内只能安排现场办公及仓库、加工车间、材料堆放场地。
生活区临时设施布置统筹安排在二期工程的空旷场地内。
本工程由三栋16层和三栋33层及两栋2层框架商铺、地下2层地下车库组成。
具体建筑面积见表。
总建筑面积为108000平方米，其中地上77000平方米，地下3100平方米。
结构形式16层、33层为框剪结构，2层商铺为框架结构。
瓦房店依云伴山小区楼项目低温地板热水辐射采暖工程建筑面积约84000平方米。
（二）工程特点工程采用室内铺设挤塑聚苯保温泡沫板工艺，地热管采用：中财、金德、伟星品牌，分水器采用与管材同一品牌分水器，施工过程中对有可能发生的交叉作业，要求与相关专业共同协商，确定合理的配合方案。
地板辐射采暖工程要求同有关单位紧密配合，加强合作，以确保工程质量和进度。
（三）绝热层厚度20mm厚挤塑聚苯保温泡沫板，0.2mm厚真空镀铝聚脂薄膜。
第三章 施工组织方案及说明（一）项目经理部1、成立项目领导小组为保证工程进度、质量安全落到实处，协调重大问题的处理，特成立领导小组。
项目领导小组组长;蔡学忠领导小组成员： 吴昌平、严欣荣、花炉彬、张海彬、朱建飞、朱为民领导小组职责：（1）、对工程进度、安全、质量进行全方位管理并组织落实。
（2）、对工程进度、安全、质量进行不间断的监控和协调。
（3）、经常听取甲方、监理方对工程进度、质量和安全提出的意见和建议，提高实施方法或改进措施。
（4）、将工程建设为优良工程，工程一次提交合格率100%。
2、项目经理部（1）、项目经理部组织示意图………3、项目经理简介（二）施工组织说明技术部 材料部地暖施工水泥施工组 巡温控布线施1、按照施工组织总面积，建立施工现场管理体系。
由项目经理统筹安排、协调各楼项目经理负责人工作。
项目总工对工程技术进行整体控制。
各楼层的项目负责人主抓本楼的全面工作，包括施工进度、质量、安全和技术。
施工队长直接负责施工现场。
各管理人员做好项目配合工作。
要求所有成员各负其责，认真配合，认真履行管理制度。
各施工组实行定额考核，严格执行奖惩制度。
2、按项目大小确定组织机构。
在项目比较大的情况下，各楼项目负责人可增设材料员、技术员和安全质量员。
在项目小时可由技术部、材料部、质量安全部直接管理。
轻质发泡水泥施工组和地暖管道施工人力组织，按施工面积和进度要求设置。
3、甲方应提供工程指挥部、地暖材料库用场地、固定水泥堆放场、发泡水泥机和蓄水罐临时用地见第四章施工准备工作（一）、土建总包单位的施工准备工作1、对地板辐射采暖工程施工图组织有关工种进行会审、技术交底，以便于双方协作施工。
2、由甲方协调土建总包单位提供地暖施工用电、用水、临时用地、施工材料垂直运输等相关配合。
3、提供地暖施工所要求的作业面，其内容如下：3.1清理地面落地灰，要求室内地板采暖以下基层的平整度确保高低差在5㎜以内。
3.2预留室内墙体各部位50线以便于地板采暖安装标高控制。
3.3为满足室内面层标达到设计与施工规范要求，为确保地暖施工质量符合设计与施工规范要求，室内地板采暖以下，基层上表面标高需满足：设计规定的混凝土填充上表面交工标高=基本上表面标高+设计要求的砂浆填充层厚度+设计要求的发泡砼隔热层厚度3.4土建已完成墙面粉刷（不含面层）、外窗、外门已安装完毕，卫生间做完闭水试验并经过验收。
3.5室内楼板以上有强、弱电或其他管线敷设安装要求的，需完成施工工作并通过验收。
3.6地板采暖以下基层要求干净（无尘土及石子）、无杂物堆放，做到室内地面处理清洁。
为保证工程质量、施工进度，以上六项由土建总包单位所提供的符合地板采暖施工条件要求的作业面需经监理验收合格后方可交付进行地暖施工。
4、预留各楼层施工洞口，以便于地暖及其他后续工种施工。
5、提供利用垂直提升机输送地暖施工材料的配合。
6、组织有关部门做好对地板采暖工程质检、验收与交接的准备工作。
7、统一安排施工进度计划，编排各楼号地暖施工的先后顺序与准确时间，以便地暖分包单位于开工前进行合理的分段、分组与人员、材料、设备的调配。
（二）地板采暖分包单位的施工准备工作1、组织施工技术人员的图纸会审工作，以熟悉图纸、了解设计意图、明确施工工艺，并对工程施工人员进行详尽的技术交底。
2、配合土建总包单位进行技术交底工作，以便于双方协作施工。
3、协调甲方、土建总包单位落实地暖施工用电、用水、临时用地、施工材料垂直运输等相关配合事宜，并尽快组建项目指挥部、楼号项目部，建立施工现场管理体制；准备库房及场地并做好通电、通水的准备工作，为施工材料、设备、人员进场铺平道路。
4、考察施工现场，根据土建总包单位制定的施工进度计划，编排的各楼号地暖施工的先后顺序与准确时间，进一步完善施工组织设计，在经甲方、监理审批后，于开工前进行合理的施工分段、分组与人员、材料、设备的调配。
5、组织施工人员及设备按已定的施工进度计划按期即时到位。
6、根据已通过甲方封样验收的材料品种及施工进度计划进行一次性备料并按期即时到位，并组织人力进行施工材料入库、入场的准备工作，要求地暖施工材料分区号入库摆放。
7、办理各项开工前施工审批手续。
8、协助监理、土建总包单位对地板辐射采暖施工前所应具备的现场施工条件进行验收，并办理交接手续。
9、由地暖项目指挥部至项目部再到全体施工人员，结合现场实际情况，再次进行全面的技术、质量、安全交底并进行施工前的全体总动员。
10、为确保工程顺利实施，要求做好技术资料存档及报验的准备工作。
第五章施工人力布置（一）温控分水器电控系统人力布置：1、温控分水器电控施工系统人力布置图：2、温控分水器电控系统施工人力布置说明：2.1、依据建设部建质[2002]156号国家建筑标准常用低压配电设备安装。
2.2、在安装过程中适用于正常环境中的1000v以下民用建筑常用电气设备安装，不适用安装于爆炸及火灾危险环境场所。
2.3、工程使用的是国家标准的PVC管。
2.4、安装只要以地面的边角及墙体，在安装过程中用PVC管来做套管已防止线的裸漏引起的不安全。
2.5、分室控温：在集水器上的每个控制阀门加装电热执行器，执行器由安装在各区域的房间温控控制，每个房间可独立设置温度，可以达到舒适、节能的效果。
2.6、分集水器配置：球阀2只，自动排气阀2只，末端三通2只，泄水阀2只、支架2个、管接头每路2个；2.7、每个施工组由8名施工人员组成，一次性流水作业，由队长带队。
（二）、轻质发泡水泥隔热层人力布置1、轻质发泡水泥隔热层施工组人力布置地暖施工作业面检查2、施工组数根据现场具备施工条件的情况进行机动增减。
（三）地暖管道系统施工布置1、地暖管道施工组人员布置2、地暖管道施工组人力布置说明2.1每个地暖管道施工组由4名施工人员组成，由组长带队，由地暖管道施工队长直接指挥调派。
2.2另设1～2名机动巡检员由地暖管道施工队长直接调派、统筹安排，确保做好土建细石砼填充层施工的配合工作，确保各施工组从材料到设备再到人力能够满足连续作业要求，并配合技术员进行一定程度的质量检查工作。
2.3施工组数根据现场具备施工条件的情况进行机动增减。
（四）细石砼回填层人力布置1、砼施工布置2、混凝土施工组人力安排2.1砼施工组每组为10人，楼下2人，楼上施工人员8人。
2.2收面人员视砼浇筑面积来定。
每组至3-4人。
2.3、直径3@50钢网铺设工人2人。
（五）施工总体布置在进行合理分段、分组及各项人力配备、安排的同时，各楼项目部项目经理、会同技术员、安全员、材料员进行现场检查，现场处理问题，协调关系，确保工程从质量、进度、安全及各项方面上均得以顺利实施，并由项目经理及时将情况报送地暖项目指挥部，以便指挥部能够及时采取措施，对所有区域地暖工程的实施进行整体调控。
第六章施工程序、施工方法和检验一、施工程序1、温控分水器电控系统施工工艺流程图：2、保温层施工工艺流程图3、地暖管道系统施工工艺流程图1、温控分水器电控系统施工方法：1.1在电控系统施工前配合土建对室内工作面进行交接。
看墙面刻槽位置是否合适，防止破坏其他预埋管道系统。
1.2墙面刻槽前，要注意施工保护措施，确保施工时墙面破坏程度最小。
槽深不小于3cm1.3 PVC线管及线安装完后，要确保PVC线管无死折，弯曲半径不小于6倍管外径；以1.4保证将来维修工作的顺利施工。
1.5穿线完成后要进行绝缘电阻测试；1.6线管隐蔽应在保温层下，不得和地暖管交叉。
2、轻质发泡水泥隔热层施工方法：2.1地板辐射采暖工序施工前要配合监理、土建总包单位进行室内基层检查、交接工作，如现场不具备施工条件（如存在地面平整度不符合要求、基层地表标高不符合设计要求、地面不清洁等情况）或具备条件的工作面但无法满足地板辐射采暖工程进度计划，在此情况下不应进行地板辐射采暖施工。
2.2施工楼层施工前的准备工作：由轻质气泡水泥施工组长安排楼内施工人员进行基层地面撒水、施工标高及施工区域挡板设置工作，确保施工标高的准确性，以满足轻质气泡水泥隔热层标高达到设计规定要求。
2.3与以上内容同步进行的是：将水泥发泡设备（韩国进口）运抵现场安置就位，连接安装水泥发泡设备输送管道至施工楼层，要求确保输送管道连接部位密封性达到设备性能要求。
2.4在技术人员的指导下，具有熟练技术的技工严格按技术要求进行轻质发泡水泥原料配比、设备调控，并组织楼下施工人员倒送、上料，确保轻质气泡水泥材料连续输送至施工楼层，并确保材料达到配比技术指标要求。
