电磁感应习题课

高二物理简报 电磁感应的综合应用【知识点一】电磁感应中的电路问题、与力学综合问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于 。

(2)该部分导体的电阻或线圈的电阻相当于电源的 ，其余部分是 。

2．电源电动势和路端电压(1)电动势：E ＝Bl v 或E ＝ 。

(2)路端电压：U ＝IR ＝ 。

3．安培力的大小⎭⎪⎬⎪⎫感应电动势：E ＝Bl v感应电流：I ＝E R 安培力公式：F ＝BIl ⇒F ＝B 2l 2vR4．安培力的方向(1)先用 确定感应电流方向，再用 确定安培力方向。

(2)根据楞次定律，安培力方向一定和导体切割磁感线运动方向 。

[试一试]1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感应强度为B ，方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻。

一根与导轨接触良好、有效阻值为R2的金属导线ab 垂直导轨放置，并在水平外力F 的作用下以速度v 向右匀速运动，则(不计导轨电阻)( )A ．通过电阻R 的电流方向为P →R →MB ．a 、b 两点间的电压为BL vC ．a 端电势比b 端高D ．外力F 做的功等于电阻R 上发出的焦耳热2、如图所示，ab 和cd 是位于水平面内的平行金属轨道，轨道间距为l ，其电阻可忽略不计。

ac 之间连接一阻值为R 的电阻，ef 为一垂直于ab 和cd 的金属杆，它与ab 和cd 接触良好并可沿轨道方向无摩擦地滑动，其电阻可忽略。

整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B 。

当施外力使杆ef 以速度v 向右匀速运动时，杆ef 所受的安培力为( )A.v B 2l 2RB.v Bl RC.v B 2l RD.v Bl 2R【重难点突破一】电磁感应与电路知识的综合应用1.对电磁感应电源的理解(1)电源的正、负极可用右手定则或楞次定律判定。

(2)电源电动势的大小可由E ＝Bl v 或E ＝n ΔΦΔt 求得。

第二章电磁感应习题课:电磁感应中的动力学、能量和动量问题课后篇素养形成必备知识基础练1.(多选)如图所示,有两根和水平方向成α角的光滑平行的金属轨道,间距为l,上端接有可变电阻R,下端足够长,空间有垂直于轨道平面的匀强磁场,磁感应强度为B。

一根质量为m的金属杆从轨道上由静止滑下,经过足够长的时间后,金属杆的速度会趋于一个最大速度v m,除R外其余电阻不计,则()A.如果B变大,v m将变大B.如果α变大,v m将变大C.如果R变大,v m将变大D.如果m变小,v m将变大金属杆从轨道上滑下切割磁感线产生感应电动势E=Blv,在闭合电路中形成电流I=BlvR,因此金属杆从轨道上滑下的过程中除受重力、轨道的弹力外还受安培力F作用,F=BIl=B 2l2vR,先用右手定则判定感应电流方向,再用左手定则判定出安培力方向,如图所示。

根据牛顿第二定律,得mg sin α-B 2l2vR=ma,当a=0时,v=v m,解得v m=mgRsinαB2l2,故选项B、C正确。

2.(多选)如图所示,两足够长的平行金属导轨固定在水平面上,匀强磁场方向垂直导轨平面向下,金属棒ab、cd与导轨构成矩形闭合回路且都可沿导轨无摩擦滑动,两金属棒ab、cd的质量之比为2∶1。

用一沿导轨方向的恒力F水平向右拉金属棒cd,经过足够长时间以后()A.金属棒ab、cd都做匀速运动B.金属棒ab上的电流方向是由b向aC.金属棒cd所受安培力的大小等于2F3D.两金属棒间距离保持不变ab、cd进行受力和运动分析可知,两金属棒最终将做加速度相同的匀加速直线运动,且金属棒ab速度小于金属棒cd速度,所以两金属棒间距离是变大的,由楞次定律判断金属棒ab 上的电流方向是由b到a,A、D错误,B正确;以两金属棒整体为研究对象有F=3ma,隔离金属棒cd分析F-F安=ma,可求得金属棒cd所受安培力的大小F安=23F,C正确。

3.如图所示,纸面内有一矩形导体闭合线框abcd,ab边长大于bc边长,置于垂直纸面向里、边界为MN 的匀强磁场外,线框两次匀速完全进入磁场,两次速度大小相同,方向均垂直于MN。

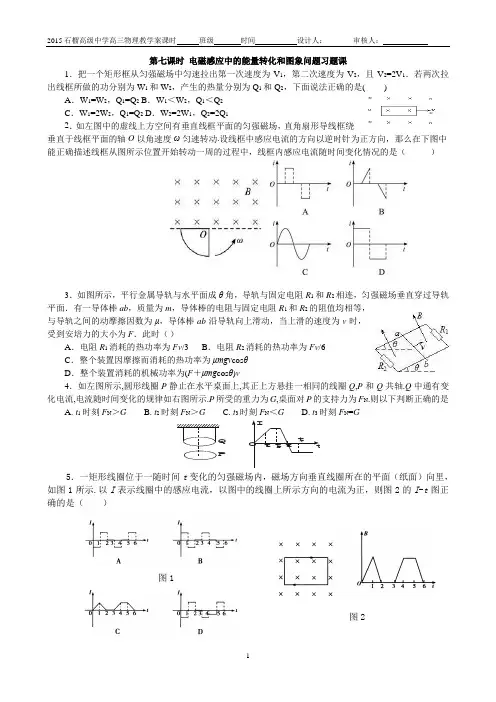

第七课时电磁感应中的能量转化和图象问题习题课1．把一个矩形框从匀强磁场中匀速拉出第一次速度为V1，第二次速度为V2，且V2=2V1．若两次拉出线框所做的功分别为W1和W2，产生的热量分别为Q1和Q2，下面说法正确的是( )A．W1=W2，Q1=Q2 B．W1＜W2，Q1＜Q2C．W1=2W2，Q1=Q2 D．W2=2W1，Q2=2Q12．如左图中的虚线上方空间有垂直线框平面的匀强磁场，直角扇形导线框绕垂直于线框平面的轴O以角速度ω匀速转动.设线框中感应电流的方向以逆时针为正方向，那么在下图中能正确描述线框从图所示位置开始转动一周的过程中，线框内感应电流随时间变化情况的是（）3．如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R1和R2相连，匀强磁场垂直穿过导轨平面．有一导体棒ab，质量为m，导体棒的电阻与固定电阻R1和R2的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为v时，受到安培力的大小为F．此时（）A．电阻R1消耗的热功率为Fv/3 B．电阻R2消耗的热功率为Fv/6C．整个装置因摩擦而消耗的热功率为μmgv cosθD．整个装置消耗的机械功率为(F＋μmg cosθ)v4．如左图所示,圆形线圈P静止在水平桌面上,其正上方悬挂一相同的线圈Q,P和Q共轴.Q中通有变化电流,电流随时间变化的规律如右图所示.P所受的重力为G,桌面对P的支持力为F N.则以下判断正确的是A. t1时刻F N＞GB. t2时刻F N＞GC. t3时刻F N＜GD. t3时刻F N=G5．一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图1所示.以I表示线圈中的感应电流，以图中的线圈上所示方向的电流为正，则图2的I-t图正确的是（）图1图26．如图所示，在倾角为300的绝缘斜面上，固定两条无限长的平行光滑金属导轨，匀强磁场B 垂直于斜面向上，磁感应强度B =0.4T ，导轨间距L =0.5m ，两根金属棒ab 、cd 与导轨垂直地放在导轨上，金属棒质量m ab =0.1kg ，m cd =0.2kg ，每根金属棒的电阻均为r ＝0.2 ，导轨电阻不计．当用沿斜面向上的拉力拉动金属棒ab 匀速向上运动时．cd 金属棒恰在斜面上保持静止．求：(g 取10m/s 2)(1) 金属棒cd 两端电势差； (2) 作用在金属棒ab 上拉力的功率．7．在图甲所示区域（图中直角坐标系Oxy 的1、3象限）内有匀强磁场，磁感应强度方向垂直于图面向里，大小为B 半径为l ，圆心角为60o 的扇形导线框OPQ 以角速度ω绕O 点在图面内沿逆时针方向匀速转动，导线框回路电阻为R ．（1）求线框中感应电流的最大值I 0和交变感应电流的频率f ．（2）在图乙中画出线框转一周的时间内感应电流I 随时间t 变化的图像．（规定与图甲中线框的位置相应的时刻为t ＝0）8．水平面上两根足够长的金属导轨平行固定放置，间距为L ，一端通过导线与阻值为R 的电阻连接；导轨上放一质量为m 的金属杆，如图所示；金属杆与导轨的电阻忽略不计，匀强磁场竖直向下．用与导轨平行的恒定拉力F 作用在金属杆上，杆最终将做匀速运动．当改变拉力的大小时，相对应的匀速运动速度v 也会变化，v 和F 的关系如图．（取重力加速度g ＝10m/s 2）（1）金属杆在匀速运动之前做什么运动？（2）若m ＝0.5kg ，L ＝0.5m ，R ＝0.5Ω；磁感应强度B 为多大？（3）由v －F 图线的截距可求得什么物理量？其值为多少？9．如图所示，将边长为a、质量为m、电阻为R的正方形导线框竖直向上抛出，穿过宽度为b、磁感应强度为B的匀强磁场，磁场的方向垂直纸面向里．线框向上离开磁场时的速度刚好是进人磁场时速度的一半，线框离开磁场后继续上升一段高度，然后落下并匀速进人磁场．整个运动过程中始终存在着大小恒定的空气阻力f且线框不发生转动．求：（1）线框在下落阶段匀速进人磁场时的速度v2；（2）线框在上升阶段刚离开磁场时的速度v1；（3）线框在上升阶段通过磁场过程中产生的焦耳热Q．10．如图甲所示，不计电阻的“U”形光滑导体框架水平放置，框架中间区域有竖直向上的匀强磁场，磁感应强度B＝1.0T，有一导体杆AC横放在框架上，其质量为m＝0.10kg，电阻为R＝4.0Ω．现用细绳栓住导体杆，细绳的一端通过光滑的定滑轮绕在电动机的转轴上，另一端通过光滑的定滑轮与物体D相连，物体D的质量为M＝0.30kg，电动机的内阻为r＝1.0Ω．接通电路后，电压表的示数恒为U＝8.0V，电流表的示数恒为I＝1.0A，电动机牵引原来静止的导体杆AC平行于EF向右运动，其运动的位移—时间图像如图乙所示．取g＝10m/s2．求：（1）匀强磁场的宽度；（2）导体杆在变速运动阶段产生的热量．全国卷Ⅰ如图所示，LOO’L’为一折线，它所形成的两个角∠LOO’和∠OO’L‘均为450。

习题课三电磁感应中的综合问题课后·训练提升基础巩固一、选择题(第1~2题为单选题,第3~6题为多选题)1.如图所示,垂直于导体框平面向里的匀强磁场的磁感应强度为B,导体ef的长为l,ef的电阻为r,外电阻阻值为R,其余电阻不计。

ef与导体框接触良好,当ef在外力作用下向右以速度v匀速运动时,ef两端的电压为( )A.BlvB.BlvRR+r C.BlvrR+rD.BlvrR,导体棒切割磁感线产生的感应电动势为E=Blv,ef两端的电压相当于电源的路端电压,根据闭合电路欧姆定律得U ef=ER总·R=BlvR+rR,选项B正确。

2.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t 按图乙所示变化时,下列选项能正确表示线圈中感应电动势E变化的是( )内,磁感应强度均匀增大,根据楞次定律,线圈中感应电流为负方向,且保持不变;1~3s内,磁感应强度不变,线圈中感应电流为零;3~5s 内,磁感应强度均匀减小,线圈中感应电流为正方向,且保持不变;0~1s内和3~5s内磁场的变化率之比为2∶1,即感应电动势之比为2∶1,可得出感应电动势图像为B,选项B正确。

3.由螺线管、电阻和水平放置的平行板电容器组成的电路如图所示,其中,螺线管匝数为n,横截面积为S,电容器两极板间距为d。

螺线管处于竖直向上的匀强磁场中,一质量为m、电荷量为q的带正电颗粒悬停在电容器中,重力加速度大小为g,则( )A.磁感应强度均匀增大B.磁感应强度均匀减小C.磁感应强度变化率为nmgdqSD.磁感应强度变化率为mgdnqS,带正电颗粒悬停在电容器中,粒子受重力与静电力作用,故静电力竖直向上,电容器下极板带正电,即通电螺线管的下端为电源正极,根据电源内部的电流由负极流向正极,由安培定则可知磁感应强度均匀减小,选项A错误,B正确。

带正电颗粒悬停在电容器中,粒子受重力与静电力作用,有qE=mg,根据法拉第电磁感应定律有E电=nΔΦΔt =nΔBΔtS,且E=E电d,联立解得ΔBΔt =mgdnqS,选项C错误,D正确。

电 磁 感 应 习 题 课(数学表达式中字母为黑体者表示矢量)壹 内容提要一、法拉第电磁感应定律 εi = －d Φ /d t (εi =－d Ψ/d t , Ψ =N Φ) ; I i =εi /R =－(1/R )d Φ/d t , q i =⎰21d i t t t I =(1/R )(Φ1－Φ2); 楞次定律(略)。

二、动生电动势 εi = ⎰l v×B·d l 。

三、感生电动势 εi =－d Φ /d t =()⎰⋅∂∂-S S Bd t ；感生电场(涡旋电场)E k (题库为E i )：高斯定理0d i =⋅⎰SS E ，安培环路定理 ⎰=⋅ll E d k －d Φ /d t =()⎰⋅∂∂-SS Bd t ， 感生电场为无源场、有旋场(非保守场)，其电场线为闭合曲线。

四、自感 L=Φ/I (L=Ψ/I ) , εL =－L d I /d t ; 互感 M=Φ21/I 1 =Φ12/I 2 , ε21=－M d I 1 /d t , ε12=－M d I 2 /d t 。

五、磁场能量 自感磁能W m =LI 2 /2 , 磁能密度w m =B ・H / 2 , 某磁场空间的磁能W m =∫V w m d t =∫V (1/2) B ・H d t 。

六、位移电流 I d =d ψ/d t , j d =∂D/∂t , 电位移通量ψ (题库为ΦD ) ψ=∫S D ・d S 。

七、麦克斯韦方程组的积分形式V ρ d d 0⎰⎰=⋅SVS D ，()⎰⎰⋅∂∂-=⋅SlS Bl E d d t ，⎰=⋅SSB 0d ，()⎰⎰⋅∂∂+=⋅SlS Dj l H d d t 。

八、电磁波的性质 (1)横波性与偏振性，E 、H 、u 相互垂直且成右手螺旋；(2) E 、H 同步变化； (3)ε1/2E =μ1/2H ； (4)电磁波速u=1/(εμ)1/2, 真空中u=1/(ε0μ0)1/2。

高二物理电磁感应提高练习（2014-3-4）1．将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )A ．感应电动势的大小与线圈的匝数无关B ．穿过线圈的磁通量越大，感应电动势越大C ．穿过线圈的磁通量变化越快，感应电动势越大D ．感应电流产生的磁场方向与原磁场方向始终相同2、如图1所示，矩形金属框置于匀强磁场中，ef 为一导体棒，可在ab 和cd 间滑动并接触良好；设磁感应强度为B ，ef 长为L ，在Δt 时间内向左匀速滑过距离Δd ，由电磁感应定律E=n t∆∆Φ可知，下列说法正确的是（ ）A 、当ef 向左滑动时，左侧面积减少L ·Δd,右侧面积增加L ·Δd ，因此E=2BL Δd/ΔtB 、当ef 向左滑动时，左侧面积减小L ·Δd ，右侧面积增大L ·Δd ，互相抵消，因此E=0C 、在公式E=nt∆∆Φ中，在切割情况下，ΔΦ=B ·ΔS ，ΔS 应是导线切割扫过的面积，因此E=BL Δd/ΔtD 、在切割的情况下，只能用E=BLv 计算，不能用E=n t∆∆Φ计算3．矩形导线框abcd 固定在匀强磁场中，如图甲所示，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直于纸面向里，磁感应强度B 随时间t 变化的规律如图乙所示，则( )A ．从0到t 1时间内，导线框中电流的方向为adcbaB ．从0到t 1时间内，导线框中电流越来越小C ．从t 1到t 2时间内，导线框中电流越来越大D ．从t 1到t 2时间内，导线框bc 边受到安培力大小保持不变4．如图所示，让线圈由位置1通过一个匀强磁场的区域运动到位置2，下列说法中正确的是 A ．线圈进入匀强磁场区域的过程中，线圈中有感应电流，而且进入时的速度越大，感应电流越大B ．整个线圈在匀强磁场中匀速运动时，线圈中有感应电流，而且感应电流是恒定的C ．整个线圈在匀强磁场中加速运动时，线圈中有感应电流，而且感应电流越来越大D ．线圈穿出匀强磁场区域的过程中，线圈中有感应电流，而且感应电流一定越来越大5.如图所示，空间存在两个磁场，磁感应强度大小均为B ，方向相反且垂直纸面，MN 、PQ 为其边界，OO ′为其对称轴。
