建筑结构类型及选用

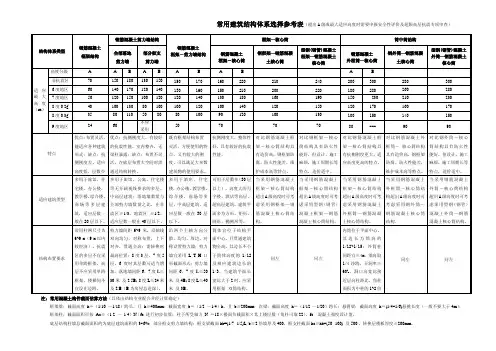

常用建筑结构体系选择参考表（超出A级或最大适应高度时需要申报安全性评价及超限高层抗震专项审查）注：常用混凝土构件截面估算方法（具体由结构专业配合并经计算确定）框架梁：截面高度h＝（1/10 ～1/18）跨长，且h≥400mm；截面宽度b＝（1/2 ～1/4）h，且b≥200mm；次梁：截面高度h＝（1/12 ～1/20）跨长；悬臂梁：截面高度h＝(1/4~1/6)悬挑长度（一般不要大于4m）；框架柱：截面面积可按Ac≥（1.2 ～1.4）N / fc 进行初步估算；柱子所受轴力N ＝18×楼面负载面积×其上楼层数（角柱可取22），fc---混凝土强度设计值。

底层结构柱墙总截面面积约为底层建筑面积的3~6%；部分框支剪力墙结构：框支梁截面hb=(1/7--1/5)L, b≥2倍墙厚及400，框支柱截面hc≥hb+(50--100) 及500.，转换层楼板厚度≥200mm。

常用楼屋盖及大空间结构选型参考表建筑的规则性要求及需做超限高层抗震专项审查的类型（地震区及高层建筑的形体及布置宜简单、规则，尽量避免采用特别不规则的建筑，不应采用严重不规则的建筑）1 建筑平面布置规则性要求2 平面不规则的主要类型3 建筑竖向布置规则性要求竖向收进： 当H1≥0.2 H时，B1≥0.75B；竖向外挑： Bl≤1.1B，且水平外挑尺寸a≤4m。

4 竖向不规则的主要类型5 特别不规则主要类型特别不规则，指具有较明显的抗震薄弱部位，可能引起不良后果者。

其界限详见《超限高层建筑工程抗震设防专项审查技术要点》（建质 [2010]109号）及地方政府有关规定。

特别不规则高层建筑需要进行专门研究及论证。

特别不规则建筑通常包括3类：1）同时具有表5-1中所列10个主要不规则类型的3个或3个以上；2）具有表5-2所列的1项不规则；3）具有表5-1所列两个方面的基本不规则且其中有一项接近表5-2的不规则指标。

表5-1注: 1.深凹进平面在凹口设置连梁，其两侧的变形不同时仍视为凹凸不规则，不按楼板不连续中的开洞对待；2.序号a、b不重复计算不规则项；3.局部不规则，视其位置、数量等对整个结构影响的大小判断是否计入不规则的一项。

建筑物的结构类型
建筑物的结构类型根据其承重方式可分为以下几种：
1.框架结构：这种结构的承重部分是由钢筋混凝土或钢材制作的梁、
板、柱形成的骨架，墙体只起围护和分隔作用。

这种结构多用于多层和高层建筑。

2.砖混结构：这种结构的竖向承重构件是墙体，水平承重构件为钢
筋混凝土楼板及屋面板。

这种结构一般用于多层建筑中。

3.钢筋混凝土板墙结构：这种结构的竖向承重构件和水平承重构件
均采用钢筋混凝土制作，施工时可以在现场浇注或在加工厂预制、现场吊装。

这种结构可以用于多层和高层建筑。

4.特种结构：这种结构又称为空间结构，包括悬索、网架、拱、壳
体等结构型式。

这种结构多用于大跨度的公共建筑中。

5.木结构：指在建筑中以木材为主制成的结构，一般用榫卯、齿、
螺栓、钉、销、胶等连接。

6.砖石结构：指在建筑中以砖或石材为主砌筑制成的结构，是我国
传统的建筑结构形式之一。

7.预应力结构：指在结构上施加荷载以前用特定的方法预加应力，
使内部产生对结构承受外荷有利的应力状态的钢结构。

大跨度房屋建筑结构、吊车梁、桥跨结构、大直径贮液库、压力管道和压力容器等都可采用预应结构。

8.钢结构：以钢材为主制成的结构。

9.轻钢结构：建筑物的梁、柱、屋架结构构件由高度简化的钢构件
组成，施工速度快，适于建筑低层和多层工业、民用建筑。

总的来说，不同结构的建筑物具有不同的特点和使用范围，应根据实际需求和条件进行选择。

中国建筑类型及结构1.传统古代建筑：古代中国建筑遵循了一套独特的规则和原则，几乎每座建筑都采用了木结构和石造结构。

宫殿、庙宇、园林和寺庙通常是中国古代建筑的代表。

（1）庙宇：庙宇通常是古代中国建筑中最著名的类型之一、这些庙宇以寺庙、道观和宫殿形式存在，其最大特点是殿堂分布合理，布局严谨，都有独特的屋檐形态和雕刻。

（2）园林：古代中国园林是一种以建筑、雕刻和植被为主要元素的造景艺术。

这些园林被视为微缩的自然景观，常常被用于帝王、贵族和文人士大夫的享受。

2.现代化建筑：随着工业化和现代化进程的推进，中国开始兴建高楼大厦和现代化建筑，这些建筑通常采用更现代化、创新的设计和结构。

（1）摩天大楼：随着城市化的快速发展，中国的摩天大楼数量也在不断增加。

在大城市如上海和深圳，人们可以看到许多高层建筑，其中一些高达100层以上。

（2）宽敞豪华住宅：随着城市人口的增加和改善居民生活质量的要求，中国的宽敞豪华住宅市场也在迅速发展。

这些住宅大多采用现代化的建筑设计和结构，并配备各种先进的设施和服务。

3.特色建筑：（1）四合院：四合院是中国传统住宅的典型代表，尤其在北方地区非常普遍。

四合院由四个建筑构件围合而成，中间有天井和院落，是中国传统社会重要的家庭居住空间。

（2）飞檐翘角：飞檐翘角是中国建筑的一种典型特色，指屋檐和角上的装饰结构。

这些特殊的装饰既有实用功能，又增加了建筑的美感。

（3）石刻艺术：中国各地都有大量的石刻艺术，这些石刻作品是建筑中的重要组成部分。

石刻艺术不仅在庙宇和宫殿中得到广泛应用，也在墓葬和石窟中能够看到。

总结起来，中国建筑类型及结构丰富多样，既有传统的古代建筑，又有现代化的高楼大厦。

这些建筑体现了中国的历史、文化和审美理念，并代表了中国古代和现代建筑技术的发展。

混合结构优点：1主要承重结构墙体是用砖砌，易于就地取材2刚性较大3较节省三大材料，有很好的经济指标。

缺点：砖砌结构强度低，房屋层数受到限制2抗震性差3工程繁重施工速度慢。

适用范围：五层以及五层以下的楼房。

混合结构墙体布置方案：1横墙承重，特点：横强为主要承重墙，纵墙起维护隔断和维持墙体的整体作用。

优点整体的刚度好。

缺点：横墙间距房屋布置灵活性差。

使用：宿舍等居住建筑。

2纵墙承重特点：纵墙是主要承重墙，横墙只承受小部分荷载。

优点：房屋空间较大，平面布置灵活，墙面积小。

缺点：房屋刚度差。

适用：教学楼、实验楼、办公楼、医院。

3纵横墙承重特点：纵横墙同时承重房屋刚度提高。

4内框架承重特点：房屋的空间刚度差、适用上可取得较大的空间。

适用教学楼、医院、商店、旅馆。

墙体构造要求：1须注意横墙间距的大小2纵墙易尽可能贯通3墙体要适当假设壁柱4墙体要适当设置伸缩缝5墙体要适当设置沉降缝。

补充：1横墙间距小于1.5倍建筑物宽度可增强墙体的抗裂性2墙厚小于24厘米,大梁跨度大于6米时梁支撑处的墙体应加壁柱，承受吊车荷载的墙体或者承受风荷载为主的墙体应就加壁柱。

3米，宽度为2——5厘米。

装配式楼盖的选型-次梁-主梁-柱-或者墙-基础--梁-柱-基础-h ≥L/30 而且天面板h ≥6厘米。

，而且楼面板h ≥7厘米双向板：单跨简支是h ≥L/40 而且h ≥8厘米 多跨连续时h ≥h 大于等于l/12。

框架结构 合理层数是6~15层，最经济的是10层左右。

5~7。

优点：结构合理，且建筑上有利于立面处理和室内采光 应用：一般工业与民用房屋多采用此结构布置○2主要承重结构纵向布置 优点：有利于楼层净高效利用，房间的合理划分○3主要承重结构纵横向布置框架的柱网布置：a ，满足生产工艺和建筑平面布置要求 b ，简单、规则、整齐 c ，经济原则和模数要求 d ，受力合理，均匀、对称、对直、贯通，施工方便 △1多层厂房的柱网尺寸 柱距：一般采用6m 跨度：按柱网形式而分○1内廊式柱网——常用跨度为6.0+2.4+6.0（m ）或6.9+3.0+6.9（m ）○2等跨式柱网——常用跨度为6m ，7.5 m,9 m,12 m 四种（从经济考虑不宜超过9 m ，一般常用为6 m ）△1多层民用房屋的柱网尺寸柱距：3.3m~6m 跨度6~12m （从经济考虑不宜超过9m ） 6、构件截面尺寸： 框架横梁截面 梁高h=(/8~1/12)梁跨 梁宽b=（1/2~1/3）h 框架柱截面的款与高约等于（1/15~1/20）层高 抗震设防区框架体系房屋提醒和结构布置的要求：○1房屋的平立面宜用简单的体型○2抗侧力结构的布置应尽可能的刚度中心与地震力的合力作用线接近或重合○3抗侧力结构的布置应使房屋中的各部分的刚度均匀，不应过分悬殊○4在烈度较高的抗震设防区、楼、电梯间不宜布置在结构单元的两端和拐角部位○5应注意控制房屋的侧向变位和层间的相对变位，并对填充墙采取适当的加强措施○6各层楼板应尽量设置在同一标高上，尽可能不采用复式框架○7房屋高低层不宜用牛腿连接，宜用防震缝分开○8柱子的净高与截面长边的比值宜大于4无梁楼盖与有梁楼盖的主要不同点在于：钢筋混凝土板直接支撑在柱上而完全没有主梁或次梁。

不同房屋结构的类型和特征在房屋建筑物评估中确定成新率时，往往出现下列情况：两幢不同结构的房屋，墙体都出现了裂缝，一幢可评为危房，而另一幢则认为是局部问题，不影响房屋整体使用。

这是因为不同结构房屋的承重系统不一样，前者墙体为承重，墙体裂缝很可能导致整个房屋的倒塌。

而后者则是其他结构承重，墙体仅起围护作用，裂缝仅造成了使用功能的减迟。

因此，了解不同房屋结构的类型和特征对正确评估房屋价值是非常必要的。

一、砖混结构房屋砖混结构房屋是砖墙承重结构，现以多层砖混结构楼房为例予以介绍。

1.砖混结构楼房的构造砖混结构楼房主要有屋盖（屋顶）、砖墙、钢筋混凝土楼盖扳、楼梯、砖基础及窗台、台阶、散水等部分构成。

2.砖混结构的结构特征砖混结构是墙承重结构，是由屋盖、墙体、楼板、过梁、砖基础构成的结构体系。

主要特征是：结构荷载是通过屋盖、楼板传到承重墙上，再由承重墙传到基础。

其传力方向为板一墙一基础，或为板一梁一墙一基础。

因此，承重墙砌筑质量的好坏、砌体强度的大小直接关系到砖混结构的质量和寿命。

基础不均匀下沉，承重墙体出现裂缝，将意味着砖混结构的整体破坏。

砖混结构建筑层数-般只有五、六层。

二、排架结构房屋单层工业厂房、仓库与一些大型公共建筑如体育馆、影剧院、展览馆、火车站的大厅，要求室内有一个完整的大空间来满足功能上的需要，常采用柱和屋架构成的排架作为其承重骨架，这类建筑称之为排架结构建筑。

1.排架的构成。

排架建筑主要由屋盖结构、吊车梁、柱子、基础、支撑、围护结构构件组成。

2.单层排架结构的结构特征。

单层排架结构所承受的各种荷栽，基本上都是通过柱子再传递到基础、地基的，所以柱子是结构中的主要承重构件，它的强度与稳定性是决定寿命的重要因素，而其外墙墙体，仅起围护作用。

三、框架结构房屋框架结构房屋是以柱、梁、板组成的空间结构体系作为丹架的建筑，如图1所示。

1.框架结构房屋的构成。

框架结构房屋由下列部位构成：（1）屋盖与楼板屋盖在建筑物顶部，既起承受屋面荷裁作用，又起防雨雪、保温的围护作用。

建筑结构选型知识点一、填空部分:1网架结构的分类:网架结构按外形的不同，可分为曲面网架和平面网架两类.曲面网架又称“网壳"，可以是单层曲面网格，也可以是双层曲面网格。

平面网架又称“平板网架" ，是双层平面网格.2、平板网架的结构形式:平板网架通常由平行弦桁架交叉组成，根据桁架交叉方式的不同有下述几种型式.两向正交正放网架、两向正交斜放网架、三向交叉网架、锥体网架。

前面三种网架都是由平行弦桁架相互交叉组成,故属于交叉桁架体系网架。

锥体网架是由三角锥、四角锥或六角锥的锥体单元组成的空间网架结构，故属于角锥体系网架。

3、筒体结构的类型：（1）筒体－框架结构（2）框筒结构（3）筒中筒结构(4）多筒体结构4、薄壳结构：薄壳必须具备两个条件：一是“曲面的"，二是“刚性的”。

薄壳可以简单理解为四边支承的曲板。

薄壳的结构组成一般包括曲面的壳板和周边的边缘构件两部分。

薄壳的型式很多，诸如球面壳、圆柱壳、双曲扁壳、幕结构、折结构等,都是由曲面变化而创造出的各种型式。

薄壳的型式是可以千变万化的。

不过，其基本曲面形式的几何形成不外乎下述几类而已。

旋转曲面、平移曲面、直纹曲面、复杂曲面。

在上述的基本几何曲面上任意切取一部分，或将曲面进行不同的组合，便可得到各种各样复杂的曲面.实际常用的薄壳型式是下面讨论的:圆顶薄壳型式、圆柱形薄壳、双曲扁壳5、折板的型式:折板结构的型式主要分为有边梁和无边梁的两种。

分别讨论如下.（一）无边梁的折板——预制v形板无边梁的折板结构由V形折板和横隔构件组成。

（二)有边梁的析板—筒壳式析板结构有边梁的折板结构由折板、边梁和横隔构件三部分组成，是现浇结构，型式与筒壳相似.二、名词解释部分:建筑结构:是形成一定空间及造型，并具有承受人为和自然界施加于建筑物的各种荷载作用，使建筑物得以安全使用的骨架。

结构选型:在建筑设计中,空间组合和建筑造型的主要环节是选择最佳结构方案，即结构选型.基础:基础是建筑物与地基相联系的部分，承受建筑物的全部荷载并传至地基.砖混结构：又称墙体结构,是以墙体作为支撑水平构件及承担水平力的结构.框架结构:由梁和柱刚性连接的骨架结构。

建筑结构类型一、建筑结构的定义建筑结构是指在建筑物（包括构筑物）中，由建筑材料做成用来承受各种荷载或者作用，以起骨架作用的空间受力体系。

二、建筑结构类型的划分1.结构类型按照材料来划分：砖木结构、砖混结构、钢筋混凝土结构、钢结构。

2.其中钢筋混凝土多层、高层房屋的结构体系可分为：框架结构、剪力墙结构、框架—剪力墙结构和筒体结构。

三、钢筋混凝土房屋的结构体系1. 框架结构（1）框架结构的定义框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。

结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。

（2）框架结构的分类框架结构又称构架式结构。

房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分为对称、不对称；按所用材料分为钢框架、混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。

其中最常用的是混凝土框架（现浇整体式、装配式、装配整体式，也可根据需要施加预应力，主要是对梁或板）、钢框架。

装配式、装配整体式混凝土框架和钢框架适合大规模工业化施工，效率较高，工程质量较好。

（3）框架结构特点框架建筑的主要优点：空间分隔灵活，自重轻，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期；采用现浇混凝土框架时，结构的整体性、刚度较好，设计处理好也能达到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。

框架结构体系的缺点为：框架节点应力集中显著；框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破坏数量多，吊装次数多，接头工作量大，工序多，浪费人力，施工受季节、环境影响较大；不适宜建造高层建筑，框架是由梁柱构成的杆系结构，其承载力和刚度都较低，特别是水平方向的（即使可以考虑现浇楼面与梁共同工作以提高楼面水平刚度，但也是有限的），它的受力特点类似于竖向悬臂剪切梁，其总体水平位移上大下小，但相对于各楼层而言，层间变形上小下大，设计时如何提高框架的抗侧刚度及控制好结构侧移为重要因素，对于钢筋混凝土框架，当高度大、层数相当多时，结构底部各层不但柱的轴力很大，而且梁和柱由水平荷载所产生的弯矩和整体的侧移亦显著增加，从而导致截面尺寸和配筋增大，对建筑平面布置和空间处理，就可能带来困难，影响建筑空间的合理使用，在材料消耗和造价方面，也趋于不合理，故一般适用于建造不超过15层的房屋。

建筑结构选型10章空间网架结构1.什么是网架结构？网架结构是由很多杆件通过节点，按照一定规律组成网状空间杆系结构。

2.网架结构按外形可分为哪两类？平板网架和曲面网架；通常平面网架称为网架，曲面网架称为网壳。

3.平板网架结构的优点？整体性好，稳定性号，空间刚度大，能有效承接非对称荷载、集中荷载和动荷载，有较好的抗震性。

与网壳相比，是一种无水平推力、拉力的空间结构、支座构造简单，一般简支即可，便于下部支承结构处理。

4.网架结构按构成方式分为哪两类？一类是由不同方向的平行弦桁架相互交叉组成的，故称为交叉桁架体系网架；另一类是由三角锥、四角锥或六角锥等的椎体单元组成的空间网架结构，故称角锥体系网架。

5.交叉桁架体系网架有哪些？角锥体系网架有哪些？各种网架体系适用范围？1)交叉桁架体系①两向正交正放网架；适用于正方形，近似正方形的建筑平面，跨度以30—60m的中等跨度为宜。

②两向正交斜放网架；适用于建筑平面正方形或长方形的中大跨度的情况。

③两向斜交斜放网架；一般用于建筑平面两方向柱距不等的情况。

④三角交叉网架;特别适用于三角形、多边形和圆形的建筑平面。

2）角锥体系网架①三角锥体系网架：三角锥网架、抽空三角锥网架、蜂窝形三角锥网架；适用于中小跨度的周边支承的六边形、矩形和圆形平面的建筑。

②四角锥体系网架正放四角锥网架；适用于大柱网、点支承、设有悬挂吊车的工业厂房情况。

正放抽空四角锥网架；适用于中小跨度和矩形平面的建筑，当为点支承时，要注意在周边布置封闭的边桁架，以保证网架稳定。

斜放四角锥网架；星形四角锥网架；适用于中小跨度周边支承的网架。

棋盘形四角锥网架；适用于小跨度周边支承的情况。

单向折线形网架；适用于狭长矩形平面的建筑。

3）六角锥体系网架6.网架结构的组成和各自的适用范围？网架结构的组成：二层网架、三层网架；当跨度大于50m时，可考虑采用三层网架；当跨度大于80m时，可优先采用三层网架。

7.网架的结构选型原则：安全可靠、技术先进、经济合理、美观适用。

建筑结构设计概念设计及常见结构类型1. 引言1.1 建筑结构设计的重要性建筑结构设计在建筑领域中扮演着至关重要的角色。

它不仅仅是支撑建筑物的基础，更是影响建筑物整体稳定性、安全性和美观性的关键因素。

建筑结构设计的质量直接影响着建筑物的使用寿命和功能性，因此在建筑设计的过程中必须给予充分的重视。

建筑结构设计的重要性体现在其对建筑物整体稳定性的影响。

一个良好的结构设计可以有效地承担建筑物的自重和外部荷载，保证建筑物在使用过程中不会发生倒塌或倾斜等安全问题。

结构设计还要考虑建筑物在地震、风灾等特殊情况下的抗震和抗风能力，确保建筑物在灾害发生时能够保持相对的完整性。

建筑结构设计对于建筑物的功能性和美观性也有着重要影响。

一个合理的结构设计可以最大限度地减少柱和墙体的占用空间，提供更开阔的空间布局和灵活的空间使用方式，同时也可以为建筑物增添独特的设计魅力。

通过结构设计，可以实现建筑物内部空间的优化利用，打造出符合人们生活需求和审美追求的建筑环境。

建筑结构设计在建筑领域中不可或缺，其重要性体现在保证建筑物稳定、安全、功能强大和美观等多个方面。

只有合理、科学地进行结构设计，才能确保建筑物在使用过程中发挥最大的效益，为人们提供舒适、安全的生活和工作环境。

1.2 概念设计的定义和意义概念设计是建筑结构设计的重要阶段，它是指在确定具体结构形式、结构材料和结构系统之前，通过对建筑空间、功能和美学等方面进行深入思考和探讨，提炼出基本的设计理念和构思。

概念设计的目的是确立建筑结构的整体风格和方向，为后续的详细设计工作奠定基础。

概念设计的意义在于为建筑结构设计提供了思想上的指导和依据，使设计师可以在初始阶段就明确设计的核心理念，为后续的设计工作提供一个统一的方向。

概念设计不仅包括建筑结构的形式和风格，还包括建筑结构的功能性和实用性。

通过概念设计，设计师可以将建筑结构与周围环境和景观有机结合，使建筑物在形式、功能和美学上达到最佳的结合。
