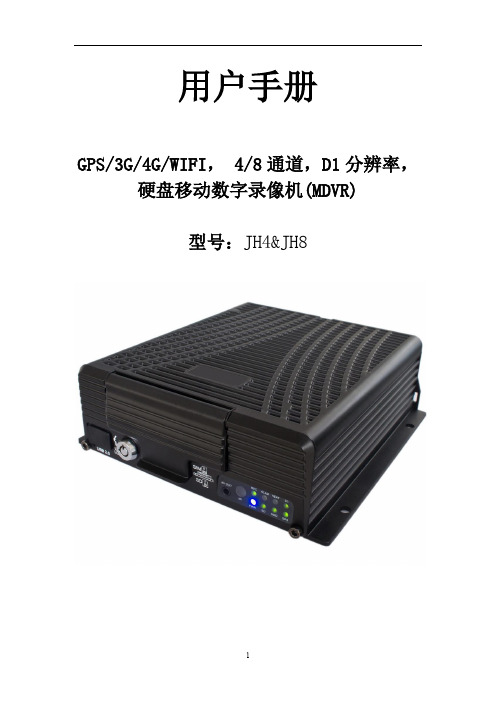

用户手册GPS/3G/4G/WIFI， 4/8通道，D1分辨率，硬盘移动数字录像机(MDVR)型号：JH4&JH8目录前言 (4)第一节产品应用及规格参数 (5)1.1 产品规格参数 (5)1.2 MDVR电气规格 (6)1.3 产品应用连接 (6)第二节产品接口定义及功能说明 (8)2.1 MDVR整体外观结构示意图 (8)2.2 设备图纸尺寸与安装孔 (8)2.3 前/后面板LED和插入式模块 (9)2.3.1 前面板相关功能图示 (9)2.3.2 后面板接口定义 (10)2.4 常用接口线材简易说明 (12)2.4.1 电源线 (12)2.4.2 GPS天线和3G/4G天线 (13)2.4.3 报警输入和输出线 (13)第三节设备安装指南 (14)3.1 检查配件 (14)3.2 硬盘、SIM卡、SD卡安装 (15)3.2.1 硬盘安装 (15)3.2.2 SIM/SD卡安装 (18)第四节远程控制及快捷设置功能介绍 (19)4.1 遥控器功能按键说明 (19)4.2 常用快捷设置及操作 (20)4.2.1 文字输入 (20)4.2.2 录像设置 (21)4.3 云台设置系统菜单-外设-云台设置 (23)4.4 录像文件PC回放 (24)4.5 车辆CMS服务器快速上报 (25)第五节菜单功能操作说明 (27)5.1 系统菜单组织框架图 (27)5.2 通用设置 (28)5.2.1 日期和时间 (28)5.2.2 车辆信息 (29)5.2.3 用户管理设置 (29)5.2.4 网络设置 (30)5.2.5 显示设置 (30)5.3 录像设置 (30)5.3.1 常规设置 (31)5.3.2 主码流 (32)5.3.3 子码流 (32)5.3.4 录像计划（24小时制） (33)5.3.5 镜像录像 (33)5.3.6 SD卡录像 (33)5.3.7 报警录像（暂不支持） (34)5.4 报警设置 (34)5.4.1 传感器 (34)5.4.2 速度报警 (35)5.4.3 加速度报警 (35)5.4.4 温度报警 (36)5.4.5 移动侦测 (36)5.4.5 联动设置 (37)5.5 系统工具 (37)5.5.1 参数配置 (37)5.5.2 格式化 (38)5.5.3 日志搜索 (38)5.6 录像搜索 (38)5.7 外设 (39)5.5.1 云台设置 (39)5.5.2 3G/4G设置 (40)5.5.3 WiFi设置 (41)5.5.4 油量设置 (41)5.8 系统信息 (42)附录1：服务器平台接口 (43)附录2：常见问题及处理 (43)附录3：存储空间参照表 (47)本说明书最终解释权，图片及文字解释权归公司所有。

DVR 数字硬盘录像机 说明书

DVR 数字硬盘录像机 说明书

第五章 DVR 菜单 .................................................... 8
快捷菜单.................................................................................................................................. 8 5.1 主菜单导航图 ................................................................................................................... 9 5.2 主菜单............................................................................................................................... 9 5.2.1 通道设置 ................................................................................................................ 9 5.2.2 录像设置 .............................................................................................................. 10 5.2.3 网络设置 ...............................................................................................................11 5.2.4 录像查询 .............................................................................................................. 13 5.2.5 设备管理 .............................................................................................................. 15 5.2.6 系统功能 .............................................................................................................. 17 5.3 菜单锁定......................................................................................................................... 19 5.4 录像查询......................................................................................................................... 20 5.5 手动录像......................................................................................................................... 20 5.6 停止录像..................................................................................................................使用注意事项 .............................................................................................................. 2

DVR使用说明书

DVR使用说明书

前言注意事项下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。

1.安装环境请在0℃-40℃的温度下放置和使用本产品。

请不要将本产品置于潮湿的环境下。

请不要放置在阳光直射的地方或发热设备附近。

不要安装在潮湿、有灰尘或煤烟的场所。

请保持本产品的水平安装。

请安装在稳定的场所，注意防止本产品坠落。

勿将其他设备放置于本产品上面。

请安装在通风良好的场所，切勿堵塞本产品的通风口。

仅可在额定输入输出范围内使用。

请不要随意拆卸本产品。

2.说明产品请以实物为准，说明书仅供参考。

产品实时更新，如有升级恕不另行通知。

最新程序及补充说明文档敬请与公司技术支持部联系。

产品说明中有疑问或争议的，以公司最终解释为准。

本说明书供多个系列的产品做操作参考，每个产品的具体操作不一一列举，遇到疑难问题请与公司技术支持部联系。

目录第一章产品说明 (4)1.1 产品概述 (4)1.2 主要功能 (4)1.3 技术参数 (5)第二章产品外观结构介绍 (7)2.1 面板说明 (7)2.1.1前面板说明 (7)2.1.2后背板接口说明 (8)2.2 遥控器说明 (8)2.2.2 遥控器电池 (11)2.2.3 遥控器对码操作 (11)2.2.4 遥控器异常检查 (12)第三章操作系统说明 (12)3.1 登录系统 (12)3.2 开始菜单介绍 (12)3.3 菜单基本操作说明 (13)3.3.1 进入菜单模式 (13)3.3.2 菜单组成说明 (13)3.3.3 退出菜单模式 (14)3.4 预览 (14)3.5 录像回放 (14)3.5.1 文件搜索 (15)3.5.2 搜索结果 (15)3.5.3 回放工具控制 (17)3.6 手动录像 (17)3.7 主菜单 (18)3.7.1 管理工具 (19)3.7.2 参数设置 (24)3.8 日志信息 (34)3.9 关闭系统 (34)第四章IE端操作说明 (35)4.1 视频监控主页面 (37)4.2 码流选择 (37)4.3 云台控制 (37)4.4 高级设置框 (38)4.5 配置 (40)4.5.1 服务器参数配置 (40)4.5.2 通道参数配置 (41)4.5.3 用户配置信息 (42)4.5.4 其他 (43)4.6 远程回放 (44)第一章产品说明1.1 产品概述本产品是专为安防领域设计的一款数字监控产品，它采用了嵌入式处理器和嵌入式Linux操作系统。

DVR系列中文说明书

DVR系列中文说明书

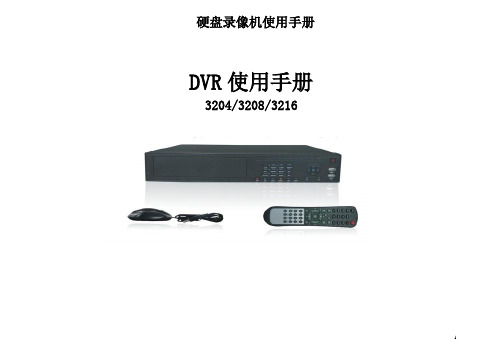

DVR使用手册3204/3208/3216二○一○年三月目录注意事项................................................................................................................................................................... - 5 -第一章产品介绍 .................................................................................................................................................... - 6 -1.1 概述 .......................................................................................................................................................................................................................................... - 6 -1.2 主要功能 .................................................................................................................................................................................................................................. - 6 - 第二章ST系列DVR ................................................................................................................................................. - 8 -2.1 开箱检查 .................................................................................................................................................................................................................................. - 8 - 第三章基本操作 .................................................................................................................................................. - 17 -3.1.1 鼠标操作（针对右手鼠标模式） .................................................................................................................................................................................... - 17 -3.1.2 开机 .................................................................................................................................................................................................................................... - 21 -3.1.3 关机 ............................................................................................................................................................................................................................ - 21 -3.2 用户登陆 ........................................................................................................................................................................................................................ - 22 -3.3 预览 ................................................................................................................................................................................................................................ - 23 -3.4 录像 ................................................................................................................................................................................................................................ - 24 -3.4.1 通道录像 .................................................................................................................................................................................................................... - 24 -3.4.2 录像回放 .................................................................................................................................................................................................................... - 24 -3.4.3录像文件的备份操作 ................................................................................................................................................................................................. - 26 - 第四章菜单操作 .................................................................................................................................................. - 29 -4.1 菜单导航 ........................................................................................................................................................................................................................ - 29 -4.2 菜单操作 ........................................................................................................................................................................................................................ - 31 -4.2.1 系统信息 .................................................................................................................................................................................................................... - 32 -第五章系统控制 .................................................................................................................................................. - 37 -5.1 云台控制 ........................................................................................................................................................................................................................ - 37 -5.1.1 连接 ............................................................................................................................................................................................................................ - 37 -5.1.2 准备 ............................................................................................................................................................................................................................ - 37 -5.1.3 操作 ............................................................................................................................................................................................................................ - 37 -5.2 视频控制 ........................................................................................................................................................................................................................ - 38 -5.3 声音监听 ........................................................................................................................................................................................................................ - 39 -5.4 报警控制 ........................................................................................................................................................................................................................ - 39 -5.4.1 报警控制 .................................................................................................................................................................................................................... - 39 -5.4.2 报警清除 .................................................................................................................................................................................................................... - 40 - 第六章系统设置 .................................................................................................................................................. - 41 -6.1 常规设置 ........................................................................................................................................................................................................................ - 41 -6.2 编码设置 ........................................................................................................................................................................................................................ - 42 -6.3 录像设置 ........................................................................................................................................................................................................................ - 44 -6.4 云台设置 ........................................................................................................................................................................................................................ - 45 -6.5 网络设置 ........................................................................................................................................................................................................................ - 46 -6.6 报警设置 ........................................................................................................................................................................................................................ - 49 -6.7 视频检测 ........................................................................................................................................................................................................................ - 50 -6.8 本地显示 ........................................................................................................................................................................................................................ - 54 - 第七章系统管理 .................................................................................................................................................. - 55 -7.1 用户帐号 ........................................................................................................................................................................................................................ - 55 -7.2 异常处理 ........................................................................................................................................................................................................................ - 58 -7.3 系统维护 ........................................................................................................................................................................................................................ - 58 -7.4 输出调节 ........................................................................................................................................................................................................................ - 59 -7.5 恢复默认 ........................................................................................................................................................................................................................ - 60 - 第八章远程网络控制与管理 .............................................................................................................................. - 62 -8.1 远程访问设置 ................................................................................................................................................................................................................ - 62 -8.1.2 连接设置 .................................................................................................................................................................................................................... - 65 -8.1.3 控件下载安装 ............................................................................................................................................................................................................ - 67 -8.2 远程连接 ........................................................................................................................................................................................................................ - 68 -8.2.1 连接 ............................................................................................................................................................................................................................ - 68 -8.2.2 多服务器登录 .......................................................................................................................................................................................................... - 71 -8.2.3 通道关联菜单 ............................................................................................................................................................................................................ - 71 -8.3 控制 .............................................................................................................................................................................................................................. - 72 -8.3.1 一般 .......................................................................................................................................................................................................................... - 72 -8.3.2 视频 .......................................................................................................................................................................................................................... - 73 -8.3.3 日志 .......................................................................................................................................................................................................................... - 75 -8.3.4 下载 .......................................................................................................................................................................................................................... - 76 -8.4 设置 .............................................................................................................................................................................................................................. - 78 -8.4.1 本地设置 .................................................................................................................................................................................................................. - 80 -8.4.2 普通设置、编码设置、录像设置、报警设置、云台设置、运动检测、视频丢失........................................................................................... - 80 -8.5 工具栏说明 .................................................................................................................................................................................................................. - 80 -8.5.1 实时预览控制 ............................................................................................................................................................................................................ - 81 -8.5.2 录像回放 .................................................................................................................................................................................................................... - 81 -8.6 其他操作 ...................................................................................................................................................................................................................... - 82 -8.6.1 云台及预置点控制 .................................................................................................................................................................................................. - 82 -8.6.2 镜头控制 .................................................................................................................................................................................................................. - 83 -8.6.3 窗口浏览模式 .......................................................................................................................................................................................................... - 83 -第九章手机客户端的使用 ................................................................................................................................ - 84 -第十章常见问题解答 .......................................................................................................................................... - 86 -附件1 产品技术参数 ................................................................................................................................................................................................................... - 89 - 附件2 报警输入端口说明 ........................................................................................................................................................................................................... - 90 - 附件3 报警输出端口说明 ........................................................................................................................................................................................................... - 91 -注意事项电源本录像机4路与8路机型使用直流12V电源适配器,在使用前必须确认电源电压.如果长期不使用机器，最好完全断开录像机的电源，并将电源线插头从电源插座拔离。

dxdvr行车记录仪说明书

dxdvr行车记录仪说明书

dxdvr行车记录仪说明书篇一：dxdvr行车记录仪说明书本说明书适用于使用Dxdvr行车记录仪的用户。

本说明书将介绍Dxdvr行车记录仪的基本信息,包括安装和使用,以及常见问题和解决方法。

1. 安装安装Dxdvr行车记录仪时,请确保将机器放在稳定、安全的地方。

为了避免机器受损,请确保机器与电源、网络和电视连接正确。

安装完成后,将Dxdvr行车记录仪放置在需要记录的位置,并调整机器角度和高度以确保图像清晰。

2. 使用使用Dxdvr行车记录仪时,请按照机器上的说明操作。

如果不确定如何操作,请查看机器上的手册或联系Dxdvr技术支持。

3. 设置在安装Dxdvr行车记录仪后,可以进入设置菜单进行设置。

在设置菜单中,可以调整图像分辨率、速度、定时器、声音等选项。

还可以更改机器的位置和角度,以获得最佳图像效果。

4. 常见问题在使用Dxdvr行车记录仪时,可能会出现一些问题。

以下是一些常见问题及其解决方法:- 图像模糊:可能是由于图像分辨率或机器角度不正确导致的。

请检查机器设置是否正确,并调整机器角度和高度。

- 视频不连续:可能是由于视频速度不正确或网络连接问题导致的。

请检查网络连接是否正常,并尝试调整视频速度。

- 声音不同步:可能是由于机器设置不正确或网络连接问题导致的。

请检查机器设置是否正确,并尝试调整网络连接。

5. 维护为了维护Dxdvr行车记录仪的性能,请定期清洁机器。

如果机器出现任何问题,请联系Dxdvr技术支持。

篇二：dxdvr行车记录仪说明书本说明书适用于使用Dxdvr行车记录仪的用户。

目录:1. 简介2. 安装与设置3. 拍摄功能4. 存储功能5. 电源与电池6. 操作说明1. 简介Dxdvr行车记录仪是一种专门用于记录行车过程的电子设备,可以实时记录车辆行进过程中的视频和音频信息,并将这些数据存储在SD卡或其他存储设备中。

该设备通常具有多个摄像头,用于捕捉不同的场景,例如前方、侧面和后方。

DVR系列说明书

DVR系列说明书

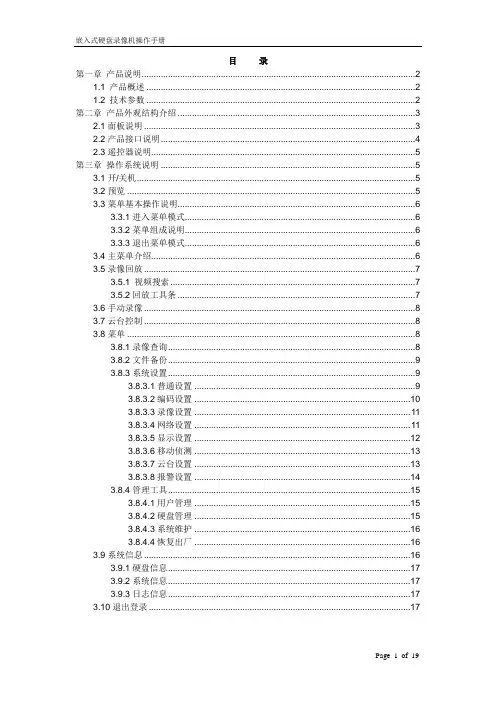

目录第一章产品说明 (2)1.1 产品概述 (2)1.2 技术参数 (2)第二章产品外观结构介绍 (3)2.1面板说明 (3)2.2产品接口说明 (4)2.3遥控器说明 (5)第三章操作系统说明 (5)3.1开/关机 (5)3.2预览 (5)3.3菜单基本操作说明 (6)3.3.1进入菜单模式 (6)3.3.2菜单组成说明 (6)3.3.3退出菜单模式 (6)3.4主菜单介绍 (6)3.5录像回放 (7)3.5.1 视频搜索 (7)3.5.2回放工具条 (7)3.6手动录像 (8)3.7云台控制 (8)3.8菜单 (8)3.8.1录像查询 (8)3.8.2文件备份 (9)3.8.3系统设置 (9)3.8.3.1普通设置 (9)3.8.3.2编码设置 (10)3.8.3.3录像设置 (11)3.8.3.4网络设置 (11)3.8.3.5显示设置 (12)3.8.3.6移动侦测 (13)3.8.3.7云台设置 (13)3.8.3.8报警设置 (14)3.8.4管理工具 (15)3.8.4.1用户管理 (15)3.8.4.2硬盘管理 (15)3.8.4.3系统维护 (16)3.8.4.4恢复出厂 (16)3.9系统信息 (16)3.9.1硬盘信息 (17)3.9.2系统信息 (17)3.9.3日志信息 (17)3.10退出登录 (17)第一章产品说明1.1 产品概述本设备是专为安防领域设计的一款数字监控产品，它采用了嵌入式处理器和嵌入式操作系统，结合了IT 领域各项最新技术，如视音频压缩/解压缩、大容量硬盘记录、TCP/IP 网络等技术，代码固化在FLASH 中，使得系统运行更稳定。

本设备同时具备数字视音频录像机（DVR）和数字视音频服务器（DVS）的特性，既可本地独立工作，也可连网组成一个强大的安全监控网。

可应用于银行、电信、电力、司法、交通、小区、工厂、仓库、水利设施等各领域、各部门的安全防范。

1.2 技术参数型号4路DVR 8路DVR 16路DVR操作系统嵌入式Linux操作系统系统资源同时4/8/16路CIF全实时录像与网传、1或4路CIF回放操作界面图形化操作界面，支持鼠标、面板、遥控器操作视频标准PAL、NTSC图像压缩H.264音频压缩ADPCM录像方式手动、定时、报警、移动侦测录像查询时间检索、事件检索、通道检索、日志检索备份方式网络备份、USB备份视频输入4路BNC 8路BNC 16路BNC视频输出1路BNC，1路VGA输出（选配）音频输入2路2路2路音频输出1路1路1路监视质量PAL：720x576（D1）；NTSC：720x480（D1）回放质量PAL：352x288（CIF）；NTSC：352x240（CIF）图像控制6档可调移动侦测每个通道的检测区域为(16×16)，可设置多级灵敏度画面显示1、4画面显示1、4、8画面显示1、4、9、16画面显示录像速度PAL：25帧/秒(可调)NTSC：30帧/秒(可调)录像保存本机硬盘、网络本地回放1或4路CIF回放报警输入 4 (选配) 4路(选配) 4路(选配)报警输出 1 (选配) 1路(选配) 1路(选配)云台控制RS485硬盘接口1个SATA接口1个SATA接口网络接口RJ45 10M/100M自适应以太网口USB接口1个USB2.0高速接口；1个USB1.1接口电源12V 电源1.3 开箱检查和线缆连接1.3.1 开箱检查首先，请检查设备的包装是否有明显的损坏。

迪杰特网络摄像机说明书

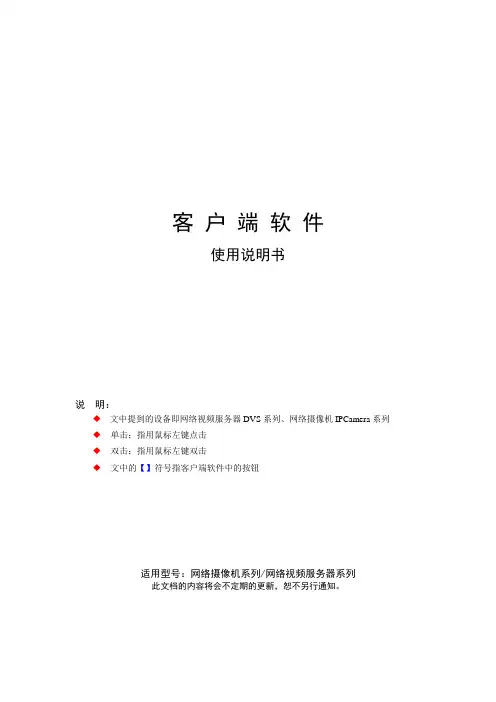

客户端软件使用说明书说明：◆文中提到的设备即网络视频服务器DVS系列、网络摄像机IPCamera系列◆单击：指用鼠标左键点击◆双击：指用鼠标左键双击◆文中的【】符号指客户端软件中的按钮适用型号：网络摄像机系列/网络视频服务器系列此文档的内容将会不定期的更新，恕不另行通知。

目录1 简介及安装指南 (1)1．1 软件简介 (1)1．2 软件安装 (1)2 软件使用指南 (3)2．1 客户端主界面 (3)2．2 主界面功能 (6)2．2．1 工具栏 (6)2．2．1．1 图像质量 (7)2．2．1．2 OSD设置 (8)2．2．1．3 屏幕遮掩 (8)2．2．1．4 运动侦测 (10)2．2．2 云台控制 (11)2．2．3 设备列表 (12)2．2．4 窗口布局 (13)2．2．5 其它功能 (13)2．2．5．1 屏幕切换 (13)2．2．5．2 设置 (14)2．2．5．3 录像回放 (16)2．2．5．4 中英文版 (17)2．2．5．5 全屏锁屏模式 (17)2．3 设备属性 (18)2．3．1 地址/端口 (18)2．3．2 动态域名 (19)2．3．3 PPPoE (20)2．3．4 多播配置 (21)2．3．5 邮件 (22)2．3．6 时间 (23)2．3．7 报警输入 (24)2．3．8 报警输出 (25)2．3．9 云台 (26)2．3．10 视频通道 (27)2．3．11 音频通道 (28)2．3．12 用户管理 (29)2．3．13 升级 (30)2．3．14 录像 (31)2．3．15 无线网卡 (32)2．3．16 其他（UPnP功能） (33)3 其它说明 (34)3．1 局域网及广域网配置 (34)3．2 动态域名申请 (34)3．3 路由器配置 (36)附录A 通过IE浏览器方式访问设备 (37)1 简介及安装指南1．1 软件简介客户端软件用于实现对前端所有网络视频监控设备（包括网络视频服务器、网络摄像机）的集中监视、存储、数据转发、管理和控制。

MDVR-4GS升级版说明书

4.2关机 ¾ 软关机有三种方式： 1、长按遥控器【POWER】键5秒； 2、车辆的熄火信号； 3、系统设置定时关机； 4、硬盘锁关机； 系统经过必要处理，大约5秒后，系统关闭，此时power灯熄灭，run灯 亮起。 ¾ 断电关机：拔掉输入的12V电源，系统停止工作。由于直接拔掉电源 可能会对硬盘和SD卡有一定影响，建议在拔掉电源之前，请先软关机。
支持 USB/SD 卡升级、无线网络升级
电源输入 DC：+6V~+32V
电源输出 +12V@2A；+5V@2A
工作温度 -25 ---- 60℃
点火信号 1 个
功耗
空载 3.6W，满载约 27W
PC 回放软件 回放视频文件
1.3基本工作参数
项目 电源输入 输出电压 I/O 接口 RS232 串口 RS485 串口 SD 卡接口
4.3.3退出菜单模式 按遥控器的【退出/ESC】键或点击鼠标右键可以退出菜单模式并切换到预览模式。
4.4主菜单
当按【MENU】键或鼠标右键弹出菜单框，该菜单包括三个部分。 通道预览：单画面切换、四画面预览。 快捷操作栏：录像回放、手动录像。 菜单栏：点击进入后包含有管理工具、系统设置、云台控制、日志查询、关闭系统、 定时开关、车辆信息等子菜单。
8
4.5通道预览
单通道预览：单击鼠标左键，可以进行单画面预览；按遥控器的数字 1-4，可以单画面预览对应的通道。
四通道预览：按遥控器的【Multi】键或单击鼠标左键，可以返回到 四画面预览状态。
4.6回放
1、进入回放操作界面 四通道预览界面，按遥控器的【放像/PLAY】键；主菜单界面，按遥控器的 【确认/ENTER】键或用点击鼠标左键“录像回放”，三种方式可直接进入回放 操作界面。 2、文件搜索界面说明

四路SD卡录像机简易操作说明

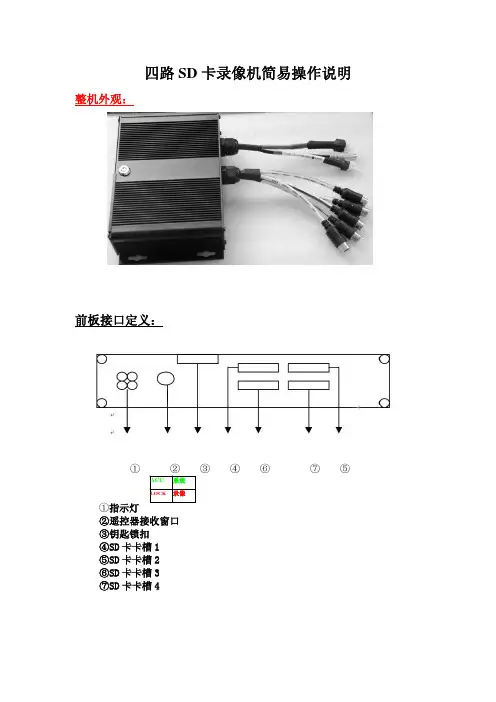

四路SD卡录像机简易操作说明整机外观：前板接口定义：①②遥控器接收窗口③钥匙锁扣④SD卡卡槽1⑤SD卡卡槽2⑥SD卡卡槽3⑦SD卡卡槽42.3 后面板接口定义① ② ③ ④ ⑤ ⑥ ⑦ ⑧①视频输入1，4PIN 航空接头②视频输入2，4PIN 航空接头③视频输入3，4PIN 航空接头④视频输入4，4PIN 航空接头⑤音频输入，5PIN 航空接头⑥视频、音频输出 (包括视频输出1/2/3/4 和音频输出)，莲花接头端子⑧1） ACC（点火开关）2）电源地 3）开门1 4）开门2开机：*开机前请检查系统连接是否正确，输入与输出设备是否都连接好，正确，确认电源连接正确；*系统自设ACC/遥控器开机；*按键开机；关机：*请使用正确的操作方法关机；*请不要在系统处于录像，录像播放和系统设置状态下关机；*遥控器或ACC关机。

基本操作指南：1.在出厂设置状态下，给机器上电后通过遥控器上的电源按键开机，机器开始录像。

此时，录像屏幕中的左上画面左上脚会有个〈REC〉的红色字符在闪动，同时设备前面板上的系统绿灯常亮，录像红灯闪烁，说明机器处于正常录像状态。

2.系统登录：系统初始密码为6个0，通过〈MENU〉→密码【000000】→OK2.1系统设置【系统时钟设置】：设置系统当前日期和时间，并叠加到录像文件上和在监视器上输出。

【SD卡格式化】：将SD卡格式化成FAT32文件系统格式，此过程需要3-5分钟时间。

【语言选择】：选择菜单语言为英文或者简体中文。

【恢复出厂值】：相关参数恢复到出厂默认值【应用程序版本】：可以查询设备使用的主机软件版本号，MCU版本号和硬件版本2.2录像设置【录像质量】：可以设置每小时录像文件的大小（可变码流/低/中/高质量四种方式可选）【通道选择】：即选择1路或4路通道同时录像。

注意：目前支持4通道录像 【录像模式】：设备提供开门/关门/开机录像3种录像模式，选择后即以当前模式录像。

【联动方式】：车门触发后，当被触发并且设置为优先级的视频通道在监视器上切换全屏显示，直至车门关闭后切换回4分格视频画面模式。

DESE迪视SD卡车载录像机-深圳视杰MDR_SD卡MDVR说明书(简易中文版)

音视频输入接口
AV1，AV2，AV3，AV4
1脚为电源正极（+12V），2脚地（GND），3脚为音频输入，4脚为视频输入
2.4
2
图4 AV音视频线缆接口示意图
2.4.2电源线
电源线如图4所示，一端是6PIN白色插头，接在设备后面板的6PIN白色接头上。红线和黑线直接接到汽车的电瓶上。红线接正极，黑线接负极。黄线接点火线，主机设备在汽车打开车钥匙后自动开启，关闭车钥匙后自动延时关闭。黄线接在车钥匙打开所有仪表盘灯时的那个档位(就是汽车启动马达之前的那个档位)。
3.主机安装指导
A.开箱及附件检查
开箱后请检查主机是否有变形或其它性质的损坏，如有以上现象存在请停止使用并与您的供应商取得联系。
B.SD卡安装
SD卡在主板上，从主机前端可以插入SD卡。将SD卡对准SD卡口按压到位（插入SD卡时注意正反面，反面向上）。
4
DS-8104SD产品面板上没有直接的控制按钮，需要使用遥控器配合操作。
3．操作超时和设备号设置时，请先按CANCEL，再按数字键。
4．公司名称、车牌号码、司机姓名和线路号设置时：ENTER—向右键—向下键—Back—中/EN；如输入中文先输中文的第一个字母会出现1—5，按数字键进行选择；如没有此字的拼音，再按REW/FWD进行选择—RETURN。
5.当开启自动校时后，选择所在时区，当到达校时时间栏内输入的时间点时系统会自动通过GPS校时。
注意：
1）连接前需要确认电瓶的电压在8V—36V之间，否则超过会烧坏设备；
2）连接好线后，要注意电源线之间的绝缘，防止电源线短路烧坏电瓶防。
3）黄线一定要接在点火线上，否则设备将不支持延时关机，最后的录像视频将丢失。
4）注意：车载机安装一定得从电瓶直接取正负极，不能用搭铁做地线，搭铁会产生负脉冲干扰主机的正常运行。正负极采用的电源线线径必须为Φ1.5mm以上。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
INFO
信息查看
田字键
数字键1,2,3,4
在监视画面下，用于四画面和单画面之间的切换；按下田字键显示4画面 ;按数字键1,2,3,4分别切换到单画面CH1,CH2,CH3,CH4
退出(RETURN)
返回上一层子菜单。最终退出设置菜单并退出到监视画面；
暂停/单步
（PAUSE/STEP）
回放图像资料时的暂停播放和单步放键，每按一次可以播放一步，按下放像键恢复到正常播放速度；
3．定时开关机时间：当用户的开关机模式选在定时时，需要在这里设置定时的时间，设定完保存后，DVR会在这个所设置的这个时间点关开机。
4.2.3
网络设置界面如图11所示
图11：网络设置
说明：
1．本地网络：本地网络为用有线宽带上网时使用。主要是测试时用，在DVR的运行中极少用到，用户可以不用去关注。IP地址、掩码和网关的设置均是先按CANCEL，再按数字键依次更改；MAC地址的设置按ENTER键，进入软件盘。先按方向键，再按ENTER键输入所要的地址。
注意：
1）连接前需要确认电瓶的电压在8V—36V之间，否则超过会烧坏设备；
2）连接好线后，要注意电源线之间的绝缘，防止电源线短路烧坏电瓶防。
3）黄线一定要接在点火线上，否则设备将不支持延时关机，最后的录像视频将丢失。
4）注意：车载机安装一定得从电瓶直接取正负极，不能用搭铁做地线，搭铁会产生负脉冲干扰主机的正常运行。正负极采用的电源线线径必须为Φ1.5mm以上。
项目
工作参数
说明
电源输入
8—36V
输入电压为＋8V～＋36V，电压长期低于8V，或长期高于36V，设备自动关机，进入保护模式。
电源输出
12V
输出电压12V（+/-0.2V），最大电流2A。
车钥匙信号
≤4V
车钥匙关闭。
≥5V
车钥匙打开。
视频输入阻抗
75Ω
每路视频输入阻抗均75Ω。
视频输出电压
2Vp-p
3．操作超时和设备号设置时，请先按CANCEL，再按数字键。
4．公司名称、车牌号码、司机姓名和线路号设置时：ENTER—向右键—向下键—Back—中/EN；如输入中文先输中文的第一个字母会出现1—5，按数字键进行选择；如没有此字的拼音，再按REW/FWD进行选择—RETURN。
5.当开启自动校时后，选择所在时区，当到达校时时间栏内输入的时间点时系统会自动通过GPS校时。
3.
录像设置：常规设置、通道设置、定时设置、子码流设置。如图13所示
图13：录像设置
4.3.1
常规设置界面如图14所示
图14：常规设置
说明：
1．视屏制式请按ENTER键可选择PAL/NTSC。
2．录像模式请按ENTER键可选择开机录像/报警录像/定时录像。
3．分段时间请按ENTER键可选15/30/45/60，即录像时每这么长时间段打包一次。
图5电源输入线缆实物图
3.报警输入输出
设备有6个报警输入接口和2个报警输出接口。报警输入检测都是电平检测，可接各种车辆行车状态，比如刹车、转向喇叭等等。刹车检测示意图如下图所示，当刹车板踩下时，DS-8104SD就能检测到高电平，否则检测到低电平。
报警输出都是电平输出，驱动能力为200mA，如果要驱动功率比较大的器件，必须外接继电器。报警输出光电报警接线示意图如下图所示。
遥控器按键及功能介绍：
1.数字键区：
【0－9】键：在设置状态下，数字输入键用于选择数字。在回放和预览时，1、2、3、4键用于通道之间的切换
【＋】、【－】键：调整数字增加或减少时使用。
2.设置菜单导航：
， ：上、下光标方向移动键；
， ：左、右光标方向移动键；
【ENTER】键：在设置状态下，表示选择和保存；
GOTO
在录像回放时跳转到指定的时间点开始播放
帧放键(FRAME)
按此键可以进行帧放
放像 （PLAY）
开始播放键（画面暂停时显示的是静止画面）；
快进 （FWD）
回放录像资料时的快进键，有四档：2X，4X，8X，16X
快退 （REW）
回放图像资料时的快退键，有四档：2X，4X，8X,16X
停录 ■
停止手动录像键
录像 ●
启动手动录像键，
NEXT
播放过程中翻到下一页/下个文件；
PREV
播放过程中翻到上一页/上个文件；
自动的、预置、调用、变倍+、变倍-、调焦+、调焦-、光圈+、光圈-、PTZ、PRESET、RECALL、BRUSH
云台功能键
F1、F2、F3
F1是快捷键，F2,F3是备用键
4
系统包括八个模块：系统设置、录像设置、行车记录、常用工具、录像回放、快捷设置、模块管理、系统信息。主菜单如图5所示，功能结构如图6所示。
3.主机安装指导
A.开箱及附件检查
开箱后请检查主机是否有变形或其它性质的损坏，如有以上现象存在请停止使用并与您的供应商取得联系。
B.SD卡安装
SD卡在主板上，从主机前端可以插入SD卡。将SD卡对准SD卡口按压到位（插入SD卡时注意正反面，反面向上）。
4
DS-8104SD产品面板上没有直接的控制按钮，需要使用遥控器配合操作。
4．自动覆盖按ENTER键可选择开启/关闭，当开启时如果SD卡存满时，后面的录像会自动覆盖最早时间的录像。
5．报警预录时间是指报警发生时，会把报警之前的这段时长的录像打包到报警录像里，设置请先按CANCEL再按数字键（时间范围0S-- 60S）。

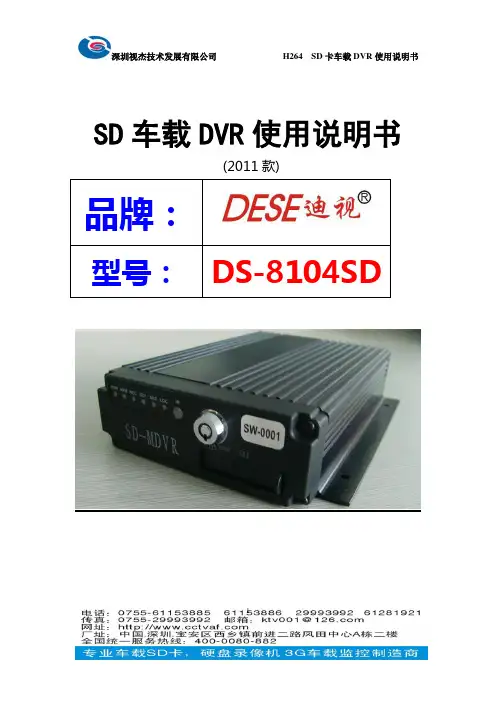

SD车载DVR使用说明书
(2011款)
品牌：
型号：
DS-8104SD
感谢您购买我们的产品。请详细阅读本使用说明书，以便您能更好的使用和保护您的机器。阅读后请将说明书放在安全的地方，方便以后参考。
深圳视杰技术发展有限公司
1.
DS-8104SD是专为车载视频监控和远程监控开发的一款高性价比、功能可扩展性强的设备。它采用高速处理器和嵌入式Linux平台开发，结合IT领域中最先进的H.264视频压缩/解压缩技术。以SD卡作为存储介质，DS-8104SD可实现4路CIF、HD1和D1格式的音视频录像、汽车行驶信息记录功能。DS-8104SD产品外观简洁、具有超强抗振，安装灵活方便，功能强大，可靠性高等特点。
音视频输入接口
AV1，AV2，AV3，AV4
1脚为电源正极（+12V），2脚地（GND），3脚为音频输入，4脚为视频输入
2.4
2
图4 AV音视频线缆接口示意图
2.4.2电源线
电源线如图4所示，一端是6PIN白色插头，接在设备后面板的6PIN白色接头上。红线和黑线直接接到汽车的电瓶上。红线接正极，黑线接负极。黄线接点火线，主机设备在汽车打开车钥匙后自动开启，关闭车钥匙后自动延时关闭。黄线接在车钥匙打开所有仪表盘灯时的那个档位(就是汽车启动马达之前的那个档位)。
输出一个2Vp-p的CVBS模拟信号，显示设备输入阻抗需75Ω阻抗匹配。
I/O接口
0—4V
为低电平报警。
4V以上
为高电平报警。
SD卡接口
1个SD卡
1．兼容市面常见品牌。可以支持32GB.
2．SD卡存储文件，支持录像和系统升级等。
工作温度
-40℃-80℃
指的是通风良好条件下的环境温度。
2
2.1.整机外观
HD1: 2048Kbps ~ 380Kbps，8级画质可选，１级画质最高，8级最低
D1: 2048Kbps ~ 400Kbps，8级画质可选，１级画质最高，8级最低
音频码率
8KB/s
数据存储
可以支持32GB的SD卡
报警
报警输入
4个报警输入，4V以下为低电平报警，4V以上为高电平报警
报警输出
2个报警输出，输出高电平12V和5V
3．中心设置：服务器IP设置成CMS中心服务器的IP，控制端口设置成网关服务器的端口号，一般设置为8501；服务器IP、控制端口设置是先按CANCEL——数字键
4.2.4
密码设置界面如图12所示
图12：密码设置
说明：
1、密码有效设置可选择开启或关闭。
2、用户密码和管理员密码均只有管理员有权限修改，修改时请先按CANCEL—数字键—保存—RETURN。
4.2.2
开关机设置界面如图10所示
图10：开关机设置
说明：
1.开关机模式: 点火模式和定时模式，开关机模式按ENTER切换选择。
点火模式即汽车发动后DVR就自动开机，定时模式即在用户设定的时间点开机。
2.延时关机设置：当用户选择点火模式时，还可以选择是否延时关机，
如果开启延时关机，那么用户可以设置延时时长，设定完后，汽车熄火后DVR会继续录像延时长的时间，延长时间设置先按CANCEL再按数字键（注：时间范围是3—240分钟）。如设置值不在这个范围内，系统会提示。
通信接口
RS485接口
支持2个RS485接口
RS232接口
支持1个RS232接口
加速度传感器
内置加速度传感器 G-Sensor
配套软件
PC端回放分析
在PC端回放视频文件，同时对文件中的车辆信息进行分析
软件升级
本机支持通过SD卡升级
DS-8104SD的基本电气参数如表2。
表2：DS-8104SD基本电气参数列表
图象压缩
H.264 Main profile，压缩资源为75帧D1/秒
音频
音频输入
4路音频输入
音频输出
单路音频输出
录音方式
声音与视频同步录制
图像处理
及存储
图像格式
CIF/HD1/D1可选
视频流标准
ISO14496-10
视频码率
