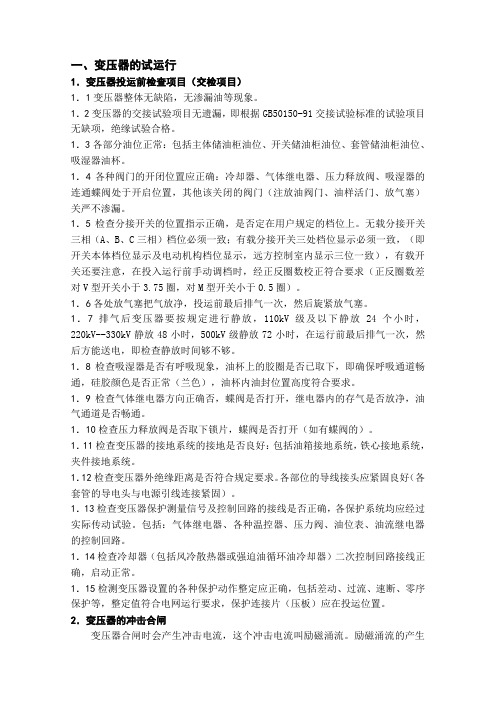

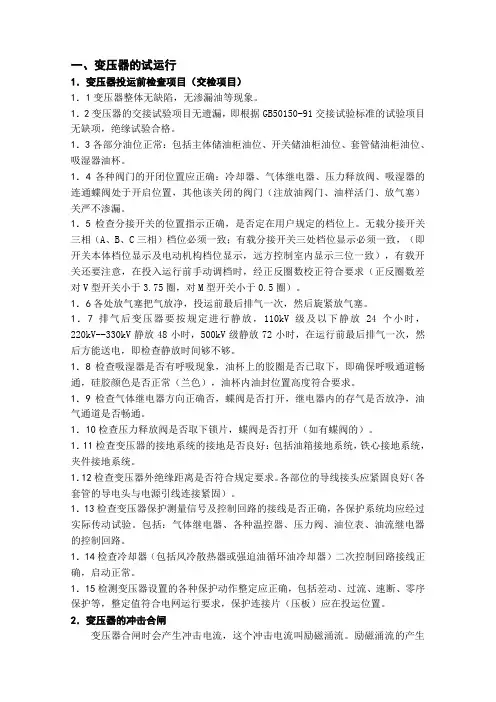

一、变压器的试运行1．变压器投运前检查项目（交检项目）1．1变压器整体无缺陷，无渗漏油等现象。
1．2变压器的交接试验项目无遗漏，即根据GB50150-91交接试验标准的试验项目无缺项，绝缘试验合格。
1．3各部分油位正常：包括主体储油柜油位、开关储油柜油位、套管储油柜油位、吸湿器油杯。
1．4各种阀门的开闭位置应正确：冷却器、气体继电器、压力释放阀、吸湿器的连通蝶阀处于开启位置，其他该关闭的阀门（注放油阀门、油样活门、放气塞）关严不渗漏。
1．5检查分接开关的位置指示正确，是否定在用户规定的档位上。
无载分接开关三相（A、B、C三相）档位必须一致；有载分接开关三处档位显示必须一致，（即开关本体档位显示及电动机构档位显示，远方控制室内显示三位一致），有载开关还要注意，在投入运行前手动调档时，经正反圈数校正符合要求（正反圈数差对V型开关小于3.75圈，对M型开关小于0.5圈）。
1．6各处放气塞把气放净，投运前最后排气一次，然后旋紧放气塞。
1．7排气后变压器要按规定进行静放，110kV级及以下静放24个小时，220kV--330kV静放48小时，500kV级静放72小时，在运行前最后排气一次，然后方能送电，即检查静放时间够不够。
1．8检查吸湿器是否有呼吸现象，油杯上的胶圈是否已取下，即确保呼吸通道畅通，硅胶颜色是否正常（兰色），油杯内油封位置高度符合要求。
1．9检查气体继电器方向正确否，蝶阀是否打开，继电器内的存气是否放净，油气通道是否畅通。
1．10检查压力释放阀是否取下锁片，蝶阀是否打开（如有蝶阀的）。
1．11检查变压器的接地系统的接地是否良好：包括油箱接地系统，铁心接地系统，夹件接地系统。
1．12检查变压器外绝缘距离是否符合规定要求。
各部位的导线接头应紧固良好（各套管的导电头与电源引线连接紧固）。
1．13检查变压器保护测量信号及控制回路的接线是否正确，各保护系统均应经过实际传动试验。
包括：气体继电器、各种温控器、压力阀、油位表、油流继电器的控制回路。
变压器培训教材目录一、培训内容3.1变压器基本知识3.2变压器主要生产流程简述及各工序重点控制项目3.3变压器基本构造及材料认识3.4制程控制规范3.5制程中不良项目总汇3.6不良项目发生的原因分析及对策四、变压器种类略述五、安全认证基本知识六、ISO9000基本知识第一节变压器基本知识1.定义变压器就是一个闭合的磁（铁）芯上绕制两组或两组以上的线圈，其中在一组线圈（初级）加上交流电压，使磁（铁）芯产生磁场，通过电磁感应而在其它线圈上感应产生另一个频率相同的交流电压的静电磁装置，称为变压器。
其功用有：升压、降压、整流、滤波、阻抗匹配。
2.基本构成：变压器主要由骨架、磁芯、线圈三部分构成，其次为了增加绕组之间的绝缘程度增加的胶带、漆油等。
3.变压器特征：只能应用于交流电的装置，若加上直流电压则失去功能。
4.变压器电压与圈数之间的关系（在不计变压器自身损耗的情况下）式中：Np——初级线圈匝数Ns——次级线圈匝数Uin——初级输入电压Uout——次级输出电压以上为圈比测试的原理依据。
第二节变压器主要生产流程及各工序重点注意项目1.生产前技术资料、工具、夹具、仪器、设备的状态确认。
2.原材料上线——数量及规格的确认。
3.备料1)备铜线及引线长度：注意事项：铜线不可打结、扭曲，长度依据指示要求，数量依据订单数量及单个用量去剪，不可多备以防浪费。
2)备屏蔽铜片：注意事项：铜片剪口平整，不可起毛边或剪斜，长度依据指示要求。
铜片焊点要光滑、平整，焊点需盖住引线端部，尺寸依据指示要求。
3)焊端子注意事项：端子扣内必须充满线头，以避免松脱。
焊锡时，锡流不可长于5mm以上。
其余流程参考3.4《制程控制规范》。
第三节变压器基本结构和材料认识及使用1.变压器基本结构变压器主要由骨架（BOBBIN），铜线（WIRE）、磁芯（CORE）构成，线圈内绝缘阻隔用胶带。
2.变压器所使用的材料：1)骨架（BOBBIN）：A.材质：电木骨架：耐热性好，较脆。

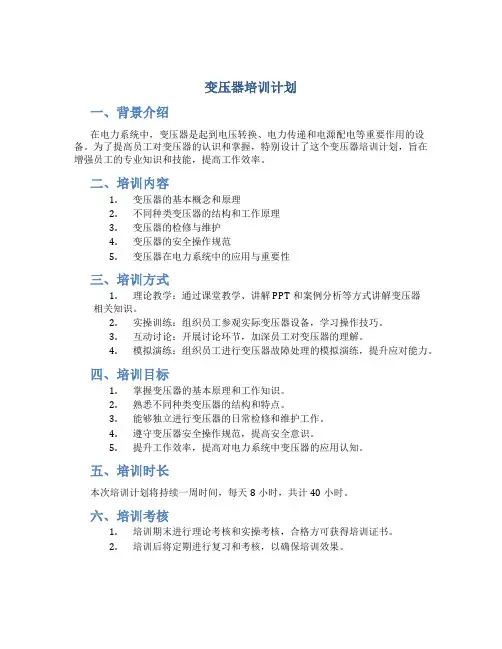

变压器培训计划
一、背景介绍
在电力系统中，变压器是起到电压转换、电力传递和电源配电等重要作用的设备。
为了提高员工对变压器的认识和掌握，特别设计了这个变压器培训计划，旨在增强员工的专业知识和技能，提高工作效率。
二、培训内容
1.变压器的基本概念和原理
2.不同种类变压器的结构和工作原理
3.变压器的检修与维护
4.变压器的安全操作规范
5.变压器在电力系统中的应用与重要性
三、培训方式
1.理论教学：通过课堂教学、讲解PPT和案例分析等方式讲解变压器
相关知识。
2.实操训练：组织员工参观实际变压器设备，学习操作技巧。
3.互动讨论：开展讨论环节，加深员工对变压器的理解。
4.模拟演练：组织员工进行变压器故障处理的模拟演练，提升应对能力。
四、培训目标
1.掌握变压器的基本原理和工作知识。
2.熟悉不同种类变压器的结构和特点。
3.能够独立进行变压器的日常检修和维护工作。
4.遵守变压器安全操作规范，提高安全意识。
5.提升工作效率，提高对电力系统中变压器的应用认知。
五、培训时长
本次培训计划将持续一周时间，每天8小时，共计40小时。
六、培训考核
1.培训期末进行理论考核和实操考核，合格方可获得培训证书。
2.培训后将定期进行复习和考核，以确保培训效果。
七、总结
通过本次变压器培训计划，相信员工的专业水平将得到提升，对工作的熟练度和责任心也会得到进一步加强。
希望员工能够认真参与培训，不断提升自身能力，为电力系统的稳定运行贡献力量。
3变压器操作培训第一章：变压器的基本概念和工作原理1.1变压器的定义和分类变压器是一种将交流电能从一个电压等级转换为另一个电压等级的电气设备。
根据工作原理和应用场合的不同，变压器可以分为功率变压器、电源变压器、配电变压器等多种类型。
1.2变压器的组成变压器主要由铁芯和线圈两部分组成。
铁芯是由铁器制成的，用于集中磁场；线圈则由导线绕制而成，用于传输电能。
1.3变压器的工作原理变压器的工作原理是基于电磁感应定律，即当通过一个线圈的电流发生变化时，会在另一个线圈中诱发出电动势。
通过调整线圈的匝数比例，可以实现输入电压和输出电压的升降。
第二章：变压器的基本参数和安全注意事项2.1变压器的基本参数变压器的基本参数包括额定容量、额定电压、短路阻抗、绝缘电阻等。
了解这些参数对于正确操作变压器至关重要。
2.2变压器的安全操作注意事项在操作变压器时，需要注意以下安全事项：-严禁超负荷运行，以免引发过热、短路等故障；-禁止频繁启停，要保持稳定运行状态；-定期检查和清洁变压器，避免积尘和杂质影响散热效果；-注意绝缘性能，防止电气泄漏等问题；-禁止非专业人员擅自操作变压器，避免造成意外伤害。
第三章：变压器的日常操作和维护3.1变压器的日常操作变压器的日常操作包括检查运行参数、启停控制、负荷调整等。
操作人员需要熟悉相关设备的使用方法和操作流程，遵循正确的操作规程。
3.2变压器的定期检查和维护定期检查和维护对于保持变压器的正常运行和延长使用寿命至关重要。
常见的维护工作包括清洁散热器、检查电气接线、测量绝缘电阻等。
3.3变压器的故障诊断和处理变压器在运行过程中可能会出现故障，如短路、过载、绝缘击穿等。
操作人员需要了解常见故障的诊断方法和处理流程，及时采取正确的措施。
第四章：应急处理和安全预防措施4.1变压器故障应急处理在发生变压器故障时，为了保障人身安全和设备正常运行，操作人员需要迅速采取应急处理措施，并及时报告相关部门进行维修。
变压器知识培训资料全xx年xx月xx日CATALOGUE 目录•变压器的基本概念•变压器的组成与结构•变压器的工作运行与维护•变压器的性能指标与测试•变压器的设计制造与选型•变压器的发展趋势与新技术应用01变压器的基本概念变压器是一种利用电磁感应原理改变交流电压的设备，主要由初级线圈、铁芯和次级线圈组成。
变压器的定义当一个交流电通过初级线圈时，会产生变化的磁场，这个磁场会在次级线圈中产生感应电动势，从而改变电压大小。
工作原理变压器的定义与工作原理变压器的种类根据不同的用途和性能参数，变压器可分为电力变压器、特种变压器、干式变压器、油浸式变压器等。
变压器的用途变压器在电力、工业、通信、建筑等领域有着广泛的应用，如电力系统中的升压器和降压器，工业中的加热和生产机械的驱动等。
变压器的种类与用途优点变压器具有效率高、维护方便、可靠性高、过载能力强等优点。
缺点变压器也有一定的局限性，如体积大、成本高、对温度和湿度敏感等。
此外，由于其工作原理的限制，变压器的电压和电流调节范围有限。
变压器的优缺点分析02变压器的组成与结构1变压器的组成与结构23变压器主要由初级线圈、次级线圈和铁芯构成。
初级线圈指输入电流的线圈，次级线圈指输出电流的线圈，铁芯是磁力线的通路。
初级和次级线圈的匝数比决定了变压器的变比。
03变压器的工作运行与维护变压器的运行方式变压器的主要组成部分包括初级线圈、次级线圈和铁芯。
变压器的工作原理利用电磁感应原理，当加电时，初级线圈产生磁场，次级线圈产生电动势。
变压器的额定电压和电流根据变压器的额定容量和负载情况，输出电压和电流也不同。
03变压器的维护定期检查变压器的运行状况，清扫灰尘，检查电缆和接线端子等部位，保持变压器的良好状态。
变压器的操作与维护01变压器的安装应选择干燥、通风、无尘的场所，并按照规定的方法和步骤进行安装。
02变压器的使用在操作前应了解变压器的使用范围和使用方法，并按照规定操作。
精选各变压器专业业务知识培训内容：一.10KV全密封变压器结构特点，组配件的选用、安装说明。
二.35KV变压器结构特点及组配件的选用、安装说明。
三.新产品介绍：1.三角型立体卷铁心变压器特点介绍2.高燃点油变压器特点介绍3.合成套管绝缘子变压器特点介绍4.RS9系列油田专用变压器特点介绍5.全密封油田专用变压器特点介绍一.中小型全密封变压器1 范围本说明书适用于电压为10kV级、容量为2500kVA及以下的全密封油浸式变压器。
本系列全密封变压器，其箱盖密封结构分焊死结构和螺栓连接结构两种。
凡本系列变压器经正常运输后，在贮存安装时不需作吊心检查即可装配相关组件、附件，做验收试验项目，合格后便可投入运行（若需进行吊心检查，按附录2变压器吊心的相关要求执行）。
2 产品型号S □– M –□/ □□特殊使用环境代号电压等级，kV额定容量，kVA全密封损耗水平代号三相油浸（单相为D）3 使用条件3.1 主要用于电源频率为50Hz，电源电压的波形近似于正弦波，三相电源电压大致对称。
3.2 海拔高度不超过1000m。
(超过1000MM见附录)3.3 环境温度：最高气温＋40℃;最热月平均温度＋30℃;最高年平均温度＋20℃;最低气温－40℃。
3.4 安装环境：不宜在有腐蚀、可燃、有毒物质、污秽较重等环境中运行。
4全密封变压器主要结构特点S9系列全密封波纹油箱结构的变压器经国家机电部推荐及许多厂家优化设计后，已经广泛的应用于全密封式变压器上。
全密封式从含意上解释为油箱内变压器油与外界空气完全隔绝，由于采用该结构的变压器产品具有使用寿命长，免于吊芯，免于检修的优越性.目前国际上配电变压器已大部分采用波纹油箱，全密封变压器与普通结构变压器相比，主要体现在取消了储油柜、吸湿器等附件。
变压器油的膨胀收缩是通过波纹油箱的波纹片或膨胀散热片弹性伸缩来实现的，这样彻底隔离了变压器油与大气的接触，防止油的氧化，延长油的使用寿命，另外，油箱采用波纹油箱结构，可增大油箱表面的散热面积，有利于变压器在运行中产生热量的散发，与片式散热器相比，降低变压器的运行温度，增加变压器的使用寿命。
从使用效果来看，该结构产品运行可靠，渗漏油机率减少，减少了变压器运行维护，提高了变压器的运行可靠性。
并且具有强度好、配件少、重量轻、便于机械厂生产，维护简单等优点，而将波纹片用于全密封结构油箱，可依靠波纹片本身的弹性去补偿由于温度变化所引起的箱内压力。
我厂生产的全密封配电变压器共两大系列9型、10型、11型（S9-M-100~2500/10与S11 -M-100~2500/10）13个品种共80余个规格。
具体按结构可分为：4.1 箱盖式顶部出线结构，主要适用于架空线路及地面小区域配电使用，特点为体积小、外型美观；4.2 高、低压侧面箱壁电缆进出线结构，主要适用于进出线及电网为电缆沟走线形式，被广泛的使用于各厂矿企业户内或户外及住宅区，其特点为：使用安全、性能可靠。
4.3 高压箱盖顶部出线、低压侧面出线结构，此结构变压器多为杆上使用，即高压为架空线，低压为电缆沟走线形式。
其特点为：安装维护较为方便。
4.4 为了提高变压器的过负载能力及抗突发短路性能，400KVA及以上容量低压绕组我们通常采用铜箔绕制，并且采用了层间轴向油道，提高了绕组的散热能力，降低了温升，大大的提高了产品的可靠性能。
4.5 变压器器身采用可靠的上下各四点定位结构，完全能够保证变压器在长途运输和长期运行过程中器身不位移绕组不变形，该产品具有：现场免吊心、免维护、高可靠性、低损耗、低噪音、低温升、直接联网使用的特点，该产品完全能够满足行业中供电质量高、损耗噪音低、维护间隔时间长的市场要求。
根据用户要求此产品油箱还可提供箱盖与箱沿整体焊死结构或螺栓加氯丁橡胶密封结构，此两种结构均能够保证具有可靠的密封性能从而保证产品具有30年的使用寿命。
4.6 我厂生产的波纹片，依靠波纹片专用生产线生产,板材选用08AL板料，厚度从1.0~2mm，最大宽度1600mm，为保证产品的绝对可靠性，我厂与有关变压器厂合作对生产的S9-M-630/10全密封电力变压器进行了抗颠簸试验和油箱的疲劳试验。
试验结果:油箱密封和油箱焊接部分无渗漏现象，波纹壁也未出现任何异常，油箱的疲劳强度良好，经试制及试验，该系列波纹油箱产品符合国标GB6451-1999的对油箱的性能要求，各项性能参数指标均满足设计要求.5. 变压器的常规配置5.1 10kV、35kV全密封波纹油箱变压器的常规配置：5.1.1 容量小于800kVA的变压器不配任何附件；5.1.2 容量大于等于800kVA，小于8000kVA的变压器的两种配置：5.1.3 装设多功能保护装置，不再配其它附件；5.1.4 配置气体油面继电器、压力释放阀、信号温度计（就地测温能输出高、低油温信号）、玻璃管油位计；5.1.5 由于用户特殊要求，多功能保护器无法满足要求的，为了满足用户要求可以配置相应的附件（包含端子箱）。
设计处在投标时提出特殊配置，报价应包含特殊部件的价格。
5.2 10kV、35kV变压器常规产品（非波纹油箱的）：5.2.1 容量小于100kVA的变压器配玻璃管油位计；5.2.2 容量大于100kVA小于800kVA的变压器装设可见油封油位的吸湿器、玻璃管油位计；5.2.3 容量大于800kVA小于8000kVA的变压器装设可见油封油位的吸湿器、压力释放阀、气体继电器、信号温度计（就地测温能输出高、低油温信号）、玻璃管油位计；5.2.4 容量等于8000kVA的变压器装设可见油封油位的吸湿器、压力释放阀、气体继电器、信号温度计（就地测温能输出高、低油温信号）、电阻温度计、指针式油位计（带电信号）、储油柜胶囊、远方测温装置（包含PT100铂电阻、远方温度显示器）；5.2.5 容量大于等于3150kVA的变压器配置净油器;5.2.6 容量大于10000kVA的变压器装设可见油封油位的吸湿器、压力释放阀、气体继电器、信号温度计（就地测温能输出高、低油温信号）、电阻温度计、指针式油位计（带电信号）、储油柜胶囊、远方测温装置（包含PT100铂电阻、远方温度显示器）、端子箱；5.2.7 对于自然油循环风冷变压器，增加风机和风机控制箱（不配端子箱），其它配置，按容量段要求配置。
6 安装6.1 安装时应首先检查变压器内是否满油，如缺油应打开注油塞注入合格的变压器油至可见油面高度。
注油时打开放气塞，放净存气后再密封好。
如采用多功能保护装置的，注油时要旋开其放气塞放气，使浮子升到最高位置后封好。
6.2 装温度计的同时要向温度计座内注入不少于1/2的变压器油。
6.3 注入变压器油后，要检查所有密封部位，确保变压器的密封效果良好（如有渗漏油则必须进行修复并进行补油）。
6.4 补注变压器油时，须注意补注的变压器油牌号、产地或油基与原变压器油要一致，不同牌号的变压器油一般不得混合使用，若混合使用，需做相溶性试验，合格后方可使用。
7投运前的检查7.1 变压器安装有压力释放阀的，需将压力释放阀的压板或锁片打开。
7.2 变压器密封效果良好，无任何渗漏部位，变压器内不能缺油。
7.3 变压器油箱应可靠接地。
7.4 变压器分接开关档位指示正确（按用户要求调整）。
7.5 变压器外绝缘距离满足要求，各处无其他不相干物品存在。
7.6 检查控制线路的联接是否正确可靠(若有控制线路)。
7.7 变压器外绝缘距离满足要求，各处无其他不相干物品存在。
8 试验变压器安装后，在投运前应进行如下试验项目。
8.1 变压器油试验。
需取变压器油样，对其进行击穿耐压试验，指标符合要求方能使用。
8.2 变压器绝缘电阻测量。
8.3 变压器直流电阻测量。
8.4 变压器电压比测量。
8.5 变压器联结组测量，单相变压器检查极性。
8.6 变压器外施工频耐压试验，按出厂试验标准的100%，历时1min。
8.7 变压器空载电流和空载损耗测量（有条件时进行）。
8.8 变压器若配置有保护装置应按组件说明书的要求整定和校验。
上述试验均应在变压器补油后静放10h以上进行，进行试验时应保持上述试验项目的先后顺序。
9 维护9.1 变压器运行中，应定期监视温度指示（如带有温度指示计的产品）。
以保证变压器的安全运行和保护装置的动作可靠。
9.2 对全密封变压器的运行，应注意切勿取出注油塞内的密封胶垫，以防止运行时变压器油因温度升高、体积膨胀而溢出。
9.3 当全密封变压器经长时间停运再投入运行时，应检查油位高度（安装多功能保护装置的检查透明腔的可视油位，无油位指示的变压器用探查法检查），如果缺油应补满油。
9.4 变压器的运行维护，包括对变压器的运行监视、日常巡视检查、特殊巡视检查、定期检查以及变压器油的维护等，各项监视、检查和维护项目及周期应按《电力变压器运行规程》（DL/T 572-1995）和《运行中变压器油维护管理导则》（GB/T 14542-1993）的规定执行，用户也可按上述标准自行制定维护规则。
附录1高海拔地区使用变压器的补充说明按国家标准规定: 当海拔高度不超过1000m时，变压器0.4kV套管对套管以及套管对地最小净距离为35mm，10kV套管对套管以及套管对地最小净距离为140mm，线圈平均温升及油面温升分别不高于65K及55K。
当海拔高度超过1000m时规定:海拔每升高100m，其套管间距增大1%，对于油浸自冷变压器，线圈及油面温升按海拔每升高400m，温升限值降低1K；对于油浸风冷变压器，线圈及油面温升按海拔每升高250m，温升限值降低1K。
按此要求此变压器套管间距及温升已按高海拔地区进行了校正，详情见变压器出厂试验报告。
二. 新产品介绍1.三角型立体卷铁心变压器特点介绍三角型立体卷铁心变压器是在S11卷铁心变压器的基础上，将变压器的平面结构改成了立体结构，使AB、BC、AC三个耦合磁路做到完全一致。
