T89C2051是精简版的51单片机，精简掉了P0口和P2口，只有20引脚，但其内部集成了一个很实用的模拟比较器，特别适合开发精简的51应用系统，毕竟很多时候我们开发简单的产品时用不了全部32个I/O口，用AT89C2051更合适，芯片体积更小，而且AT89C2051的工作电压最低为2.7V，因此可以用来开发两节5号电池供电的便携式产品。

本文以ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解，两种单片机是目前最常用的单片机，其中 AT89S51为标准51单片机，当然其功能比早期的51单片机更强大，支持ISP在系统编程技术，内置硬件看门狗。

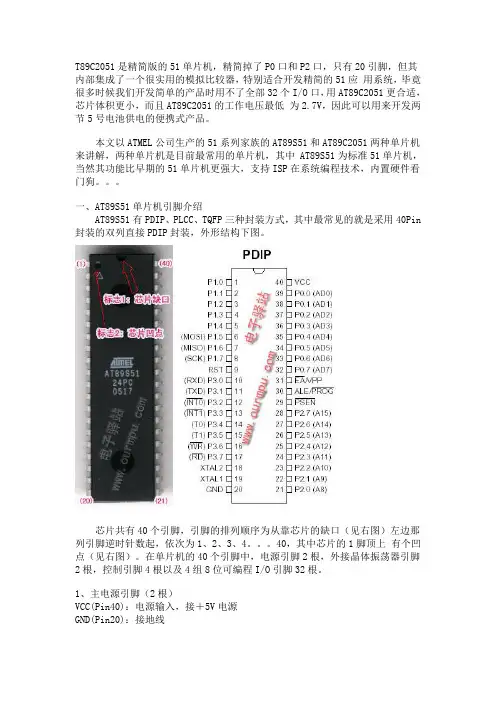

一、AT89S51单片机引脚介绍AT89S51有PDIP、PLCC、TQFP三种封装方式，其中最常见的就是采用40Pin 封装的双列直接PDIP封装，外形结构下图。

芯片共有40个引脚，引脚的排列顺序为从靠芯片的缺口（见右图）左边那列引脚逆时针数起，依次为1、2、3、4。

40，其中芯片的1脚顶上有个凹点（见右图）。

在单片机的40个引脚中，电源引脚2根，外接晶体振荡器引脚2根，控制引脚4根以及4组8位可编程I/O引脚32根。

1、主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线2、外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端3、控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。

ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。

芯片实物图片芯片引脚功能4、可编程输入/输出引脚（32根）AT89S51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。

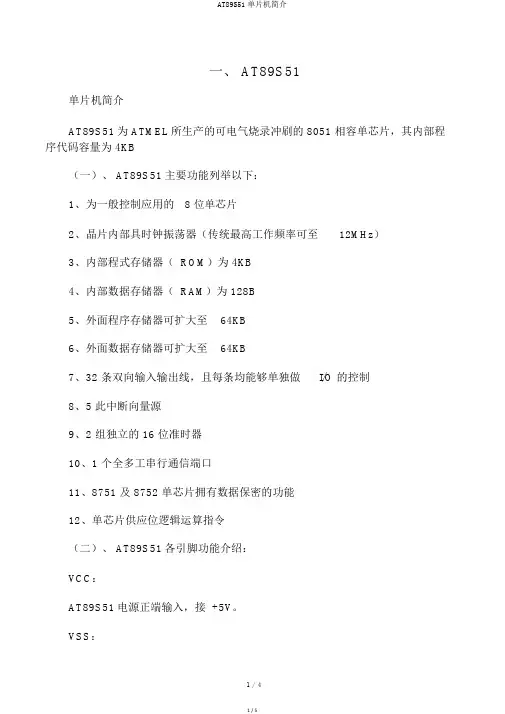

一、 AT89S51单片机简介AT89S51为 ATMEL所生产的可电气烧录冲刷的 8051 相容单芯片，其内部程序代码容量为 4KB（一）、 AT89S51主要功能列举以下：1、为一般控制应用的8 位单芯片2、晶片内部具时钟振荡器（传统最高工作频率可至12MHz）3、内部程式存储器（ ROM）为 4KB4、内部数据存储器（ RAM）为 128B5、外面程序存储器可扩大至64KB6、外面数据存储器可扩大至64KB7、32 条双向输入输出线，且每条均能够单独做I/O 的控制8、5 此中断向量源9、2 组独立的 16 位准时器10、1 个全多工串行通信端口11、8751 及 8752 单芯片拥有数据保密的功能12、单芯片供应位逻辑运算指令（二）、 AT89S51各引脚功能介绍：VCC：AT89S51电源正端输入，接 +5V。

VSS：1 / 4电源地端。

XTAL1：单芯片系统时钟的反相放大器输入端。

XTAL2：系统时钟的反相放大器输出端，一般在设计上只要在XTAL1和 XTAL2上接上一只石英振荡晶系通通就可以动作了，其他能够在两引脚与地之间加入一20PF的小电容，能够使系统更牢固，防备噪声搅乱而死机。

RESET：AT89S51的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间， AT89S51便能完成系统重置的各项动作，使得内部特别功能寄存器之 AT89S51内容均被设成已知状态，并且至地址0000H 处开始读入程序代码而执行程序。

EA/Vpp："EA"为英文 "ExternalAccess"的缩写，表示存取外面程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外面的程序代码（存于外面EPROM中）来执行程序。

因此在8031 及 8032 中， EA引脚必定接低电平，因为其内部无程序存储器空间。

若是是使用 8751 内部程序空间时，此引脚要接成高电平。

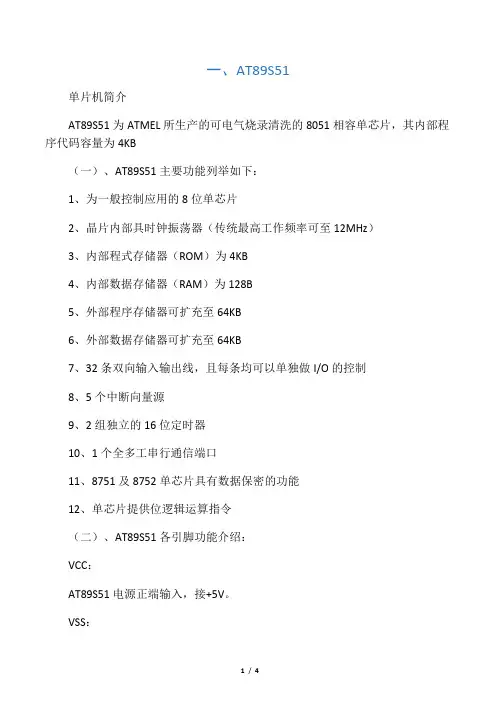

一、AT89S51单片机简介AT89S51为ATMEL所生产的可电气烧录清洗的8051相容单芯片，其内部程序代码容量为4KB（一）、AT89S51主要功能列举如下：1、为一般控制应用的8位单芯片2、晶片内部具时钟振荡器（传统最高工作频率可至12MHz）3、内部程式存储器（ROM）为4KB4、内部数据存储器（RAM）为128B5、外部程序存储器可扩充至64KB6、外部数据存储器可扩充至64KB7、32条双向输入输出线，且每条均可以单独做I/O的控制8、5个中断向量源9、2组独立的16位定时器10、1个全多工串行通信端口11、8751及8752单芯片具有数据保密的功能12、单芯片提供位逻辑运算指令（二）、AT89S51各引脚功能介绍：VCC：AT89S51电源正端输入，接+5V。

VSS：电源地端。

XTAL1：单芯片系统时钟的反相放大器输入端。

XTAL2：系统时钟的反相放大器输出端，一般在设计上只要在XTAL1和XTAL2上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一20PF的小电容，可以使系统更稳定，避免噪声干扰而死机。

RESET：AT89S51的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之AT89S51内容均被设成已知状态，并且至地址0000H处开始读入程序代码而执行程序。

EA/Vpp："EA"为英文"ExternalAccess"的缩写，表示存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。

因此在8031及8032中，EA引脚必须接低电平，因为其内部无程序存储器空间。

如果是使用8751内部程序空间时，此引脚要接成高电平。

此外，在将程序代码烧录至8751内部EPROM时，可以利用此引脚来输入21V的烧录高压（Vpp）。

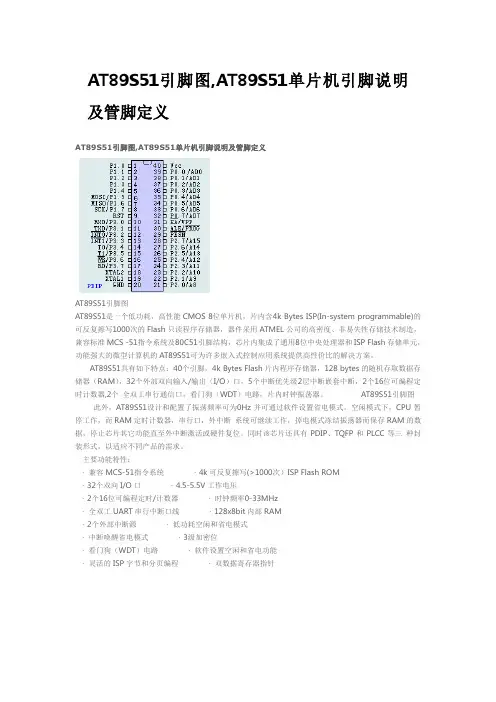

AT89S51引脚图,AT89S51单片机引脚说明及管脚定义AT89S51引脚图,AT89S51单片机引脚说明及管脚定义AT89S51引脚图AT89S51是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS -51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。

AT89S51具有如下特点：40个引脚，4k Bytes Flash片内程序存储器，128 bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。

AT89S51引脚图此外，AT89S51设计和配置了振荡频率可为0Hz并可通过软件设置省电模式。

空闲模式下，CPU暂停工作，而RAM定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存RAM的数据，停止芯片其它功能直至外中断激活或硬件复位。

同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式，以适应不同产品的需求。

主要功能特性：·兼容MCS-51指令系统· 4k可反复擦写(>1000次）ISP Flash ROM· 32个双向I/O口· 4.5-5.5V工作电压· 2个16位可编程定时/计数器·时钟频率0-33MHz·全双工UART串行中断口线· 128x8bit内部RAM· 2个外部中断源·低功耗空闲和省电模式·中断唤醒省电模式· 3级加密位·看门狗（WDT）电路·软件设置空闲和省电功能·灵活的ISP字节和分页编程·双数据寄存器指针。

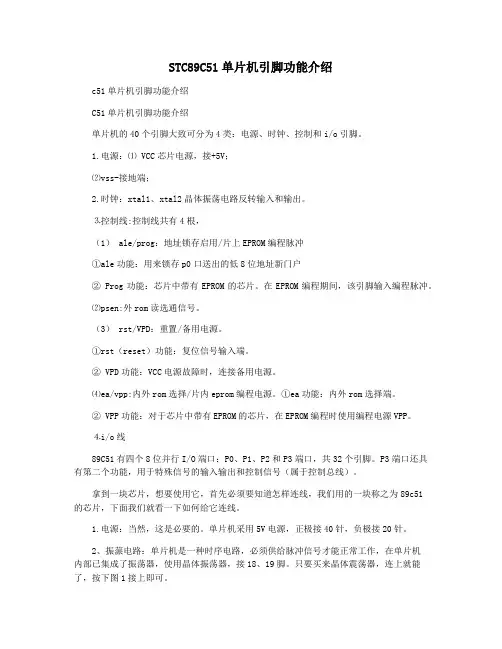

STC89C51单片机引脚功能介绍c51单片机引脚功能介绍C51单片机引脚功能介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和i/o引脚。

1.电源：⑴ VCC芯片电源，接+5V；⑵vss-接地端；2.时钟：xtal1、xtal2晶体振荡电路反转输入和输出。

⒊控制线:控制线共有4根，（1） ale/prog：地址锁存启用/片上EPROM编程脉冲①ale功能：用来锁存p0口送出的低8位地址新门户② Prog功能：芯片中带有EPROM的芯片。

在EPROM编程期间，该引脚输入编程脉冲。

⑵psen:外rom读选通信号。

（3） rst/VPD：重置/备用电源。

①rst（reset）功能：复位信号输入端。

② VPD功能：VCC电源故障时，连接备用电源。

⑷ea/vpp:内外rom选择/片内eprom编程电源。

①ea功能：内外rom选择端。

② VPP功能：对于芯片中带有EPROM的芯片，在EPROM编程时使用编程电源VPP。

⒋i/o线89C51有四个8位并行I/O端口：P0、P1、P2和P3端口，共32个引脚。

P3端口还具有第二个功能，用于特殊信号的输入输出和控制信号（属于控制总线）。

拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89c51的芯片，下面我们就看一下如何给它连线。

1.电源：当然，这是必要的。

单片机采用5V电源，正极接40针，负极接20针。

2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，连上就能了，按下图1接上即可。

3.复位引脚：根据下图1中的图纸进行连接。

ea管脚：ea管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

我们的第一项任务是用单片机点亮LED。

显然，这个led必须与单片机的引脚连接，否则单片机无法控制它。

除了刚才使用的五个引脚外，单片机上还有35个引脚。

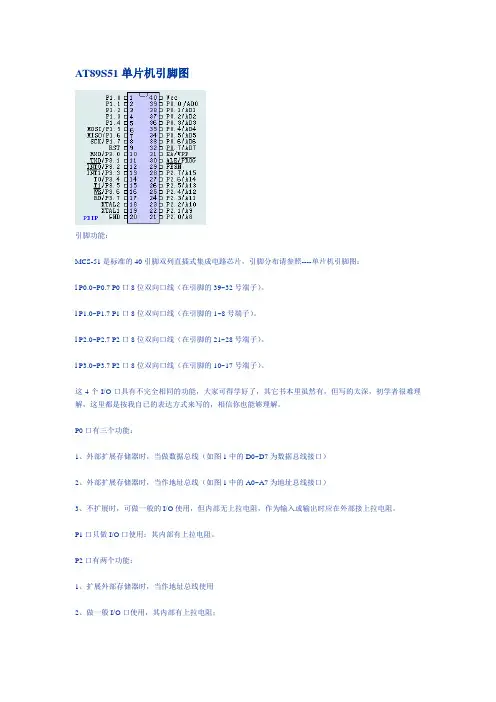

AT89S51单片机引脚图引脚功能：MCS-51是标准的40引脚双列直插式集成电路芯片，引脚分布请参照----单片机引脚图：l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。

l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。

l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。

l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。

这4个I/O口具有不完全相同的功能，大家可得学好了，其它书本里虽然有，但写的太深，初学者很难理解，这里都是按我自已的表达方式来写的，相信你也能够理解。

P0口有三个功能：1、外部扩展存储器时，当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时，当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。

P1口只做I/O口使用：其内部有上拉电阻。

P2口有两个功能：1、扩展外部存储器时，当作地址总线使用2、做一般I/O口使用，其内部有上拉电阻；P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置，具体功能请参考我们后面的引脚说明。

有内部EPROM的单片机芯片（例如8751），为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚的形式提供的，即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池，这个电池是干什么用的呢？这就是单片机的备用电源，当外接电源下降到下限值时，备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入，以保护内部RAM中的信息不会丢失。

（注：这些引脚的功能应用，除9脚的第二功能外，在“新动力2004版”学习套件中都有应用到。

）在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦，当作为输入时，上拉电阻将其电位拉高，若输入为低电平则可提供电流源；所以如果P0口如果作为输入时，处在高阻抗状态，只有外接一个上拉电阻才能有效。

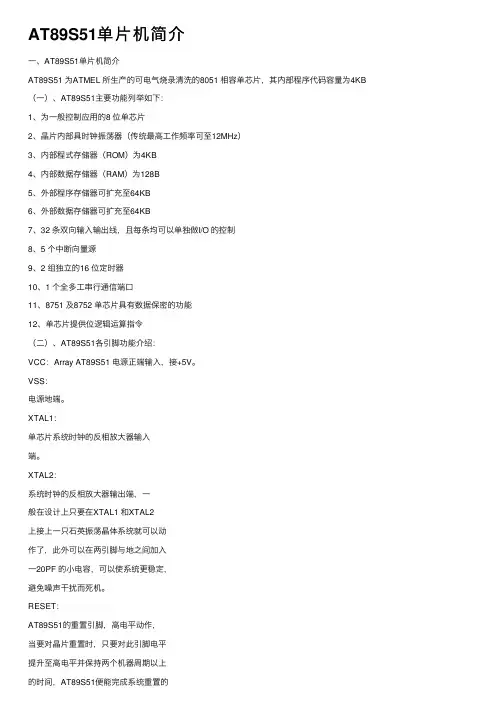

AT89S51单⽚机简介⼀、AT89S51单⽚机简介AT89S51 为ATMEL 所⽣产的可电⽓烧录清洗的8051 相容单芯⽚，其内部程序代码容量为4KB （⼀）、AT89S51主要功能列举如下：1、为⼀般控制应⽤的8 位单芯⽚2、晶⽚内部具时钟振荡器（传统最⾼⼯作频率可⾄12MHz）3、内部程式存储器（ROM）为4KB4、内部数据存储器（RAM）为128B5、外部程序存储器可扩充⾄64KB6、外部数据存储器可扩充⾄64KB7、32 条双向输⼊输出线，且每条均可以单独做I/O 的控制8、5 个中断向量源9、2 组独⽴的16 位定时器10、1 个全多⼯串⾏通信端⼝11、8751 及8752 单芯⽚具有数据保密的功能12、单芯⽚提供位逻辑运算指令（⼆）、AT89S51各引脚功能介绍：VCC：Array AT89S51 电源正端输⼊，接+5V。

VSS：电源地端。

XTAL1：单芯⽚系统时钟的反相放⼤器输⼊端。

XTAL2：系统时钟的反相放⼤器输出端，⼀般在设计上只要在XTAL1 和XTAL2上接上⼀只⽯英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加⼊⼀20PF 的⼩电容，可以使系统更稳定，避免噪声⼲扰⽽死机。

RESET：AT89S51的重置引脚，⾼电平动作，当要对晶⽚重置时，只要对此引脚电平提升⾄⾼电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之内容均被设成已知状态，并且⾄地址0000H处开始读⼊程序代码⽽执⾏程序。

EA/Vpp："EA"为英⽂"External Access"的缩写，表⽰存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取⽤外部的程序代码（存于外部EPROM中）来执⾏程序。

因此在8031及8032中，EA引脚必须接低电平，因为其内部⽆程序存储器空间。

如果是使⽤8751 内部程序空间时，此引脚要接成⾼电平。

T89C2051是精简版的51单片机，精简掉了P0口和P2口，只有20引脚，但其内部集成了一个很实用的模拟比较器，特别适合开发精简的51应用系统，毕竟很多时候我们开发简单的产品时用不了全部32个I/O口，用AT89C2051更合适，芯片体积更小，而且AT89C2051的工作电压最低为2.7V，因此可以用来开发两节5号电池供电的便携式产品。

本文以ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解，两种单片机是目前最常用的单片机，其中 AT89S51为标准51单片机，当然其功能比早期的51单片机更强大，支持ISP在系统编程技术，内置硬件看门狗。

一、AT89S51单片机引脚介绍AT89S51有PDIP、PLCC、TQFP三种封装方式，其中最常见的就是采用40Pin 封装的双列直接PDIP封装，外形结构下图。

芯片共有40个引脚，引脚的排列顺序为从靠芯片的缺口（见右图）左边那列引脚逆时针数起，依次为1、2、3、4。

40，其中芯片的1脚顶上有个凹点（见右图）。

在单片机的40个引脚中，电源引脚2根，外接晶体振荡器引脚2根，控制引脚4根以及4组8位可编程I/O引脚32根。

1、主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线2、外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端3、控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。

ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。

芯片实物图片芯片引脚功能4、可编程输入/输出引脚（32根）AT89S51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。

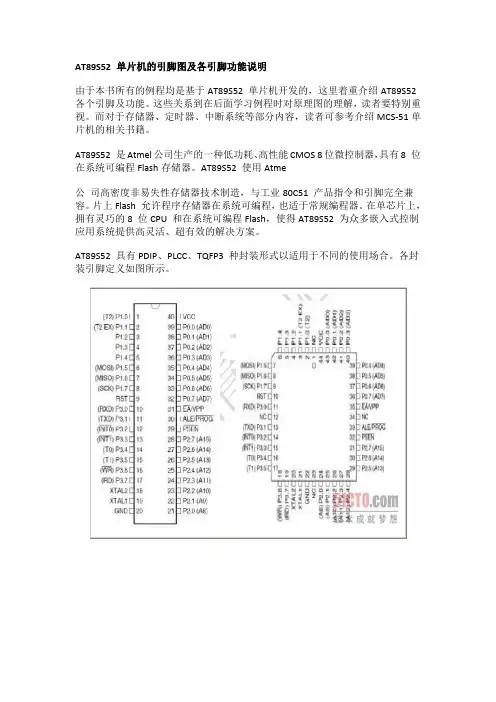

AT89S52 单片机的引脚图及各引脚功能说明由于本书所有的例程均是基于AT89S52 单片机开发的，这里着重介绍AT89S52 各个引脚及功能。
