泰坦直流屏TEP-I-G通讯规约

通讯规约服务器使用说明书(Vision 1.0)泰坦科技股份有限公司二零零六年十一月项目名称：通讯规约服务器用户手册开发小组：通讯规约服务器研发小组拟制：赵伟杰日期：2006年11月审核：日期：审核意见：批准：日期：修订记录日期修订版本描述作者2006年11月20日 1.0 初始版本赵伟杰目录1 概述 (4)1.1 应用范围 (4)1.2 主要配置 (4)1.3 性能特点 (4)2 硬件原理及使用说明 (4)2.1 装置整体结构 (4)2.2 装置通讯接口 (7)3 软件使用说明 (9)3.1 建立调试环境 (9)3.2 配置各通道通讯参数文件 (10)3.3 下载配置参数 (14)4 调试方法 (16)4.1 物理通道测试 (16)4.2 报文监视 (17)5 附件 (20)5.1 CDT规约扩展 (20)5.2 泰坦电源监控终端配置表 (24)1 概述1.1 应用范围本系统主要应用于35K 伏以上变电站的远动通讯，作为变电站的通讯网关，连接继电保护、测控装置和变电站后台，以及运动系统向调度转发数据；同时用于变电站内直流电源系统监控终端的规约转发。

1.2 主要配置TA2000-TX 通讯规约服务器配置为：共13个通讯通道：其中8个 RS-485通道、4个RS-232通道、1个10/100Mbps 以太网通道。

1.3 性能特点1、 技术先进：采用基于ARM 的嵌入式开发平台；2、 可靠、稳定：采用Linux 内核作为基础平台，实现多任务开发；3、 速度高、CPU 速度可以达到203Mzh 以上；4、 低功耗；只有5w 以内的功率；5、 多种通讯方式（RS232、RS485、以太网）；6、 配置方面；每个通道都可以采用不同的通讯规约；2 硬件原理及使用说明2.1 装置整体结构图2.1.1 总原理图(1) 原理说明l 上行通道采用RS-232或LAN ； l 下行通道采用RS-232\RS-485;l 变电站内作为远动装置使用下行通道采用RS-485/RS-232,连接变电站内的继电保护装置、测控装置以及支流电源系统的测控装置；上行通道采用RS-232或以太网接口上送到调度中心或集控站；图 1 变电站应用 图2 直流电源应用 (2) TA2000-TXJ-A 面板图图2.1.1TA2000-TXJ-A前面面板图2.1.2 TA2000-TXJ-A背面面板(3)TA2000-TXJ-B面板图图2.1.2 TA2000-TXJ-B背面面板2.2 装置通讯接口1)TA2000-TXJ-A通讯接口l P1到P4串口DB9公接头（RS-232）连接l P5到P12串口DB9公接头（RS-485）连接针RS-232 RS-4851 DATA+2 RXD DATA-3 TXD4 GND GND56 -789l以太网RJ45连接器针信号1 ETx+2 ETx-3 ERx+456 ERx-78图2.2.3 以太网RJ45针描述l电源连接交流：85V – 265V；直流：100V – 310V;2)TA2000-TXJ-B型通讯接口l串口RJ45连接器TA2000-TX-A 型：通道口P1到P5采用RJ45连接器；TA2000-TX-B 型：通道口P1到P8采用RJ45连接器，RJ45针的描述如下表：针RS-232 RS-442 RS-4851 DSR2 RTS TXD+3 GND GND GND4 TXD TXD-5 RXD RXD+ DATA+6 DCD RXD- DATA-7 CTS8 DTR图2.2.1 串口 RJ45针描述l 以太网RJ45连接器针 信号 1 ETx+ 2 ETx- 3 ERx+ 4 5 6 ERx- 7 8图2.2.2 以太网RJ45针描述l 电源连接端子采用12至48伏直流电源； 3 软件使用说明3.1 建立调试环境1) 将通讯管理机与调试计算机通过网络连接（对等双交线即可）；正负地2) 设置调试计算机和通讯管理机的IP 地址，使其在同一个网段上；调试计算机IP ： 192。

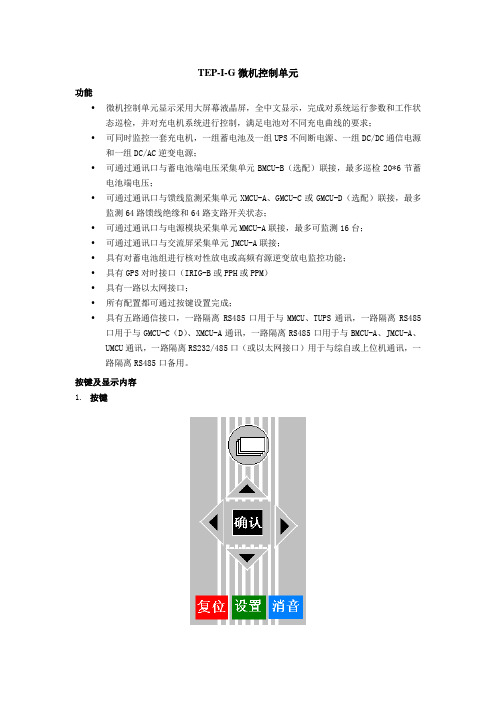

TEP-I-G微机控制单元功能•微机控制单元显示采用大屏幕液晶屏，全中文显示，完成对系统运行参数和工作状态巡检，并对充电机系统进行控制，满足电池对不同充电曲线的要求；•可同时监控一套充电机，一组蓄电池及一组UPS不间断电源、一组DC/DC通信电源和一组DC/AC逆变电源；•可通过通讯口与蓄电池端电压采集单元BMCU-B（选配）联接，最多巡检20*6节蓄电池端电压；•可通过通讯口与馈线监测采集单元XMCU-A、GMCU-C或GMCU-D（选配）联接，最多监测64路馈线绝缘和64路支路开关状态；•可通过通讯口与电源模块采集单元MMCU-A联接，最多可监测16台；•可通过通讯口与交流屏采集单元JMCU-A联接；•具有对蓄电池组进行核对性放电或高频有源逆变放电监控功能；•具有GPS对时接口（IRIG-B或PPH或PPM）•具有一路以太网接口；•所有配置都可通过按键设置完成；•具有五路通信接口，一路隔离RS485口用于与MMCU、TUPS通讯，一路隔离RS485口用于与GMCU-C（D）、XMCU-A通讯，一路隔离RS485口用于与BMCU-A、JMCU-A、UMCU通讯，一路隔离RS232/485口（或以太网接口）用于与综自或上位机通讯，一路隔离RS485口备用。

按键及显示内容1.按键翻页键：同类显示屏面间切换确认键：存储修改后的参数，或充、放电控制、交流屏控制左、右移键：光标左、右移动加、减键：修改参数设置键：主菜单和其它显示屏间切换消音键：关闭当前告警声音复位键：复位系统2.微机监控单元上电后，将进入显示初始屏，屏面如下：显示此屏的同时系统进行初始化，完成初始化后自动进入数据显示屏。

如果显示不正常可按复位键重新完成初始化。

3.主菜单可选择完成实时值显示、告警记录显示、充放电管理、交流屏监控、参数设置、通道校准等各种功能。

在任意显示屏面，按设置键均可进入到主菜单。

通过左、右键和上、下键来移动光标至对应功能项后，按下确认键，即可进入选择的菜单选项。

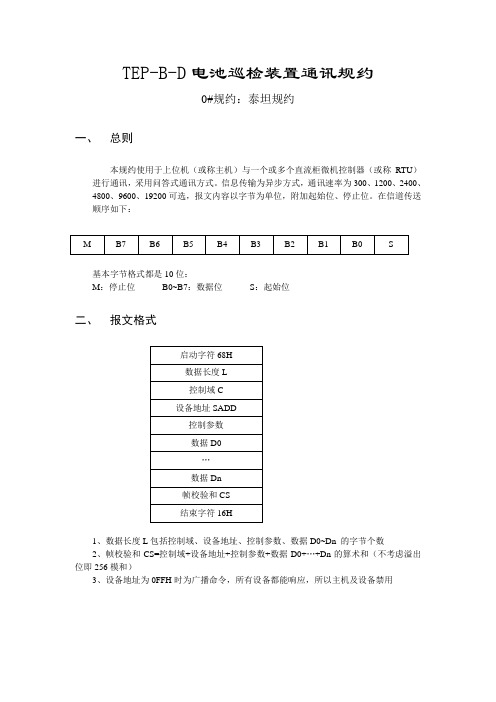

TEP-B-D电池巡检装置通讯规约0#规约：泰坦规约一、总则本规约使用于上位机（或称主机）与一个或多个直流柜微机控制器（或称RTU）进行通讯，采用问答式通讯方式。

信息传输为异步方式，通讯速率为300、1200、2400、4800、9600、19200可选，报文内容以字节为单位，附加起始位、停止位。

在信道传送顺序如下：基本字节格式都是10位：M：停止位B0~B7：数据位S：起始位二、报文格式1、数据长度L包括控制域、设备地址、控制参数、数据D0~Dn 的字节个数2、帧校验和CS=控制域+设备地址+控制参数+数据D0+…+Dn的算术和（不考虑溢出位即256模和）3、设备地址为0FFH时为广播命令，所有设备都能响应，所以主机及设备禁用三、规约详解1、读取实时数据：主机读RTU命令注：控制参数为00H时读取两组蓄电池的总电压和充放电电流，为01H（或02H）时，读取蓄电池组1（或2）的总电压、充放电流、单体电池电压及特征温度。

RTU返回（控制参数为00H）RTU返回（控制参数为01H或02H）注：1）数值均为16进制有符号定点小数，电压单位为V，电流单位为A（电池放电为正、充电时为负），温度为℃总电压、电流、温度实际值=传送值/10单体电池端电压实际值=传送值/10002）设备状态字节STATE：（对应位为1时为故障）STATE=00H时，无故障D0：蓄电池组1过压D4：电池温度过高D1：蓄电池组1欠压D5：单体电池端电压异常D2：蓄电池组2过压D6：单体电池容量不足D3：蓄电池组2欠压D7：单体电池内阻偏大3）故障记录字节SOE：SOE=00H时，无新的故障记录2、故障记录：主机读RTU命令RTU(控制参数为00H)RTU(控制参数为0FFH)注：1）每次上传一条告警记录，长度为12字节，数据为HEX码；如无需要上传的记录时，告警记录项为空，数据长度为52）告警类型为1~10：1：蓄电池组1过压2：蓄电池组1欠压3：蓄电池组2过压4：蓄电池组2欠压5：电池温度过高6：单体电池端电压异常7：单体电池容量不足8：单体电池内阻偏大9：电池开始放电10：电池停止放电3）STATE、SOE意义同上4）主机下发帧控制参数为00H时为读取命令，为0FFH时为正确读取后的确认命令（设备只有在接收到确认命令后，发送记录的指针方才被刷新，以确保所有故障记录均能被主机完全正确的接收到），设备返回帧也不同。

直流屏MODBUS通讯规约直流屏MODBUS通讯规约1、概述本文描述了直流屏上报的MODBUS通讯规约标准。

2、物理接口RS232，波特率9600，字符格式采用无校验位、8位数据位、1位停止位的异步串行通讯格式。

DOP-B07S201 COM3口。

地址：1功能码：只支持功能码03（读数据）数据：上报的数据，按寄存器（数据地址）进行发送，每个寄存器由两个字节组成，关于寄存器的定义，请参阅附录A。

CRC校验码：CRC（Cyclical Redundancy Check）对地址、功能码和数据进行校验，由两字节组成，CRC由传输设备生成，附加在数据帧中，如果由接收到数据计算出来的校验和附加在数据后的校验和不一致，则由错误发生。

关于CRC生成函数，请请参阅附录B。

4、命令解释：上位机发送数据查询命令信息帧，直流屏接收到正确的查询命令后，对命令进行响应回送数据给上位机。

格式如下：DI量地址和位定义附录B：CRC16校验的计算方法CRC（Cyclical Redundancy Check）由两字节组成，生成函数如下： WORD ModbusCRC(BYTE *pData,BYTE len)｛BYTE byCRCHi = 0xff;BYTE byCRCLo = 0xff;BYTE byIdx;WORD crc;While(len--)｛byIdx = byCRCHi *pData++;byCRCHi = byCRCLo gabyCRCHi［byIdx］;byCRCLo = gabyCRCLo［byIdx］;｝crc = byCRCHi;crc ＜＜= 8;crc += byCRCLo;return crc;｝。

TEP-G-F分布式微机绝缘监测装置拟制/日期审核/日期批准/日期说明书概述TEP-G-F分布式微机绝缘监测装置是在我公司TEP-G-E的基础上最新开发出的一款分布式绝缘监测装置。

本装置采用一台主机与多台采集单元通过通信方式，在线监测直流电源系统母线及馈电支路的绝缘状况、支路开关状态，及时发现接地故障，确保直流供电的安全。

本装置性能可靠，功能完善，人机界面友好，可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。

功能特点1. 可接8台支路传感器采集单元GMCU-C（32路支路绝缘状态监测）和8台支路开关状态采集单元XMCU-A（32路支路开关状态采集），或者16台支路传感器和支路开关状态采集单元GMCU-D（16路支路绝缘状态监测和16路支路开关状态）。

2. 可采集4路直流电压，用于对两段母线的合母、控母、负母对地电压的测量；2路交流电压测量，用于检测两段母线正母、负母对地的交流量。

3. 同时在线监测最多256路支路的接地状况，显示接地支路号、接地极性、支路接地电阻和接地时间。

4. 在线测量并显示母线电压、负母线对地电压、正负母线对地电阻、正负母线对地交流量。

5. 采用直流传感器，无需在母线或支路上打入任何信号，不受对地大电容的影响。

6. 软件自动跟踪传感器零点，避免因传感器零点漂移而引起的误告警。

7. 当正、负母线绝缘同时降低时，也能正确检出接地电阻值。

8. 环路运行监测。

9. 自动绘制母线接地电阻近一个月的变化趋势曲线。

10.在已有支路接地告警时，仍可监测到新的支路接地告警。

11.如有电压告警、接地故障、空开脱扣及开关变位时都有记录产生，并可存储最新256条，掉电后记录仍可保存。

12.可设置母线电压告警上下限、交流过压、直流偏移、接地电阻告警下限、平衡电阻值、母线段数、母线电压等级、各段支路总数。

13.告警节点输出，包括母线接地告警、母线过压告警、母线欠压告警、母线串接、空开脱扣、装置异常。

直流柜技术规范书工程项目：所2008年07 月1说明1．1 投标人提供的设备的技术规范，应与标书文件中规定的要求一致。

在规范书中提出的只是最低限度的技术要求，并未规定所有的技术要求和适用标准，投标人应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。

1．2 如未对本规范提出偏差，将认为投标人提供的设备符合规范书和标准的要求。

偏差必须清楚地表示在投标文件中的“差异表”中。

1．3 标准规范书中所有设备、备品备件，除本规范中规定的技术要求和参数外，其余均遵照现行的有关国家标准。

规范书所列标准与国家标准有矛盾时，按较高标准执行。

2气象特征与环境条件2.1 海拔高度不超过1000m2000m2.2 最大月平均相对湿度 90％2.3 最大日平均相对湿度 95％2.4 最高环境温度 40℃50℃2.5 最低环境温度–5℃2.6 最大风速 35m／s（离地10m处10分钟内的最大平均值）2.7 地震烈度 7度3技术条件3．1 系统组成直流系统由全密封免维护铅酸蓄电池、高频开关电源充电装置、电源监控系统、等组成。

直流系统主接线采用单母线接线，动母与控母分开，有降压装置。

直流系统电压：220V3．2 充电浮充电装置充电浮充电装置采用 n＋ 1台高频开关电源模块并联组成，其中一台模块作热备用，运行中任一模块故障，系统发故障信号，备用模块自动投入运行，故障模块退出，并可带电拔插更换，整个过程不应影响系统运行。

电源模块的参数要求如下：3.2.1 交流输入： AC 380V士15％ 50HZ土10％3.2.2 直流输出：额定电压：220V，额定电流:40A3.2.3 稳压精度：≤土0.5%3.2.4 稳流精度：≤±0.5%3.2.5 纹波系数（阻性负载）：≤±0.1%3.2.6 音响噪声：≤45dB3.2.7 效率：≥90%94%3.2.8 冷却方式：风冷3.2.9 通讯方式：具有RS－232或RS－485或RS－422串行口，MODEM通信接口。

内部资料 Ref:ge_plc_gy.doc 注意保存工控机与PLC(GE系列)通讯规约（版本号：VJKGHU.JKGHU）中国水利水电科学研究院自动化所北京中水科自动化工程公司系统控制工程部一九九九年十月十八日目录第一节变量区定义概述第二节R变量区定义第三节命令区定义第四节PLC与PC机之间数据通讯协议第五节CPU为JKGHUJKGHUJKGHU以下的命令区定义第一节变量区定义概述R变量是以WORD为单位的变量，工控机可进行读、写，开出命令及中间变量都要使用R变量进行传送。

JKGHU、开关量输出：QJKGHU、机组命令区：MJKGHU-MJKGHUJKGHU（JKGHUJKGHU个）；（JKGHU个字，命令接收区RJKGHUJKGHUJKGHU-RJKGHUJKGHUJKGHU）JKGHU、PLC综合信息区：MJKGHUJKGHU-MJKGHUJKGHU（JKGHUJKGHU 个）；JKGHU、虚拟扫查区MJKGHUJKGHU-MJKGHUJKGHUJKGHU（JKGHUJKGHU 个）；MJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHU（备用虚拟扫查区JKGHUJKGHU个）。

JKGHU、一般设备操作：（JKGHU个字，命令接收区RJKGHUJKGHUJKGHU-RJKGHUJKGHUJKGHU）。

按JKGHUJKGHU个设备考虑，每个设备JKGHU种操作（合/切），共占用JKGHUJKGHU个位变量：MJKGHUJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHUJKGHU（CPUJKGHUJKGHUJKGHU及以上），MJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHU（CPUJKGHUJKGHUJKGHU以下，只考虑JKGHUJKGHU个设备）JKGHU、隔离开关操作：（JKGHUJKGHU个字，命令接收区RJKGHUJKGHUJKGHU-RJKGHUJKGHUJKGHU）按JKGHUJKGHU个隔离开关考虑，每个隔离开关JKGHU种操作（合/切），共占用JKGHUJKGHUJKGHU个位变量：MJKGHUJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHUJKGHU（CPUJKGHUJKGHUJKGHU及以上），MJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHU（CPUJKGHUJKGHUJKGHU以下，只考虑JKGHUJKGHU个刀闸）。

TITANS插拔式一体化 E系列智能高频开关电源模块1 概述TITANS插拔式一体化E系列智能高频开关电源模块是运用现代电力电子技术最新成果进行开发的，系统中采用先进的移相零压零流高频软开关电源技术，具有体积小、效率高，自然冷却，运行噪声低等特点。

适用于合作厂家利用组件组成一定容量配置的直流系统，应用于电力操作电源系统(包括发电厂、水电站、各类变电站和需要直流供电的场合)以及通信电源系统，以满足蓄电池日常维护的充电、操作机构分合闸、控制保护、事故照明以及通信等的功能要求。

2 使用条件●使用地点海拔高度≤2000m（海拔增高时，参数修正参照GB/T-3859）；●运行环境温度-10℃~+40℃，设备停用期间储存环境温度-20℃~+55℃；●环境日平均空气相对湿度≤95%(相对于环境温度为20℃时)，月平均空气相对湿度≤90%；●安装地点无剧烈振动和冲击，无强电磁干扰，外磁场感应强度均不得超过0.5mT；●运行地点的空气污染程度不超过国家环境卫生的有关规定,不含有过量的尘埃,不含酸、碱、腐蚀性及爆炸性微粒和气氛；●室内使用，通风良好。

3 型号命名TEP － M □□／□□□－ E－□□D1—直流110V输入D2—直流220V输入插拔式模块额定输出电压（V）额定输出电流（A）整流模块泰坦电源4 技术指标5 产品特点●专为大中型直流系统设计，性能好、体积小、可靠性高；●采用国际先进移相零压零流高频软开关技术，效率高，电磁干扰小；●采用无级限流模式。

模块并联时，具有自主均流功能；●在缺相工作条件下，输出功率为额定功率的三分之一；●全面完善的输入输出及温度保护、告警措施。

●在鼠笼方式下系统功能集成化，结构简洁，安装及维护十分方便。

6 结构及功能6．1 产品图片(柜) (鼠笼) (模块) 6．2 TEP-M-E系列模块外形尺寸三视图：●四位数码管显示可循环显示模块输出的电压、电流、通讯地址；在模块遥控关机状态时显示“OFF”；交流过欠压时显示“Er.I”；输出保护时显示“Er.O”。
