关节轴承的那些事儿

关节轴承用途1. 引言关节轴承是一种常见的机械元件，广泛应用于各个领域的机械设备中。

它具有承受径向和轴向载荷、传递转矩和角位移等多种功能。

本文将详细介绍关节轴承的用途，并探讨其在不同行业中的具体应用。

2. 关节轴承的基本结构和工作原理关节轴承由内外套、滚珠、保持架等组成。

内外套通过球面上的接触面实现相对运动，并通过滚珠或滚子来传递载荷。

其工作原理是通过减小摩擦系数，实现高效能量传递。

3. 关节轴承的用途3.1 机械制造业在机械制造业中，关节轴承被广泛应用于各类机械设备中，如起重机械、挖掘机、工程车辆等。

它们能够有效地传递转矩和角位移，保证设备正常运行，并具有较长的使用寿命。

3.2 汽车行业汽车行业也是关节轴承的重要应用领域。

它们被用于汽车底盘系统、转向系统以及悬挂系统等部位。

关节轴承能够承受车辆在行驶过程中产生的各种载荷，并保证汽车的稳定性和安全性。

3.3 航空航天领域在航空航天领域，关节轴承被广泛应用于飞机和航天器的各个部位。

它们能够承受高温、高速和复杂工况下的载荷，确保飞行器的正常运行和安全性。

3.4 铁路交通在铁路交通中，关节轴承被用于列车的车轮与车体之间的连接处。

它们能够传递列车产生的大量载荷，并且具有良好的减震和缓冲效果，保证列车的平稳行驶。

3.5 建筑工程在建筑工程中，关节轴承被广泛应用于大型桥梁和高层建筑等结构物中。

它们能够承受结构物自身重量以及外部环境因素带来的影响，确保结构物的稳定性和安全性。

4. 关节轴承的优势和特点4.1 承载能力强关节轴承能够承受较大的径向和轴向载荷，具有较高的承载能力。

这使得它们在各个行业中广泛应用，并且能够适应不同的工作环境。

4.2 角位移大关节轴承具有较大的角位移能力，可以在不同方向上实现旋转和摆动运动。

这使得它们适用于需要大范围角度变化的场合。

4.3 寿命长由于关节轴承采用了滚珠或滚子传递载荷，减小了接触面积和摩擦系数，从而延长了使用寿命。

这对于需要长时间运行的设备尤为重要。

关于关节轴承的维护说明关节轴承是一种特殊结构的滑动轴承。

它的结构比滚动轴承简单，其主要是由一个有外球面的内圈和一个有内球面的外圈组成，能承受较大的负荷，根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。

一、关节轴承的类型:1.向心关节轴承2.角接触关节轴承3.推力关节轴承4.杆端关节轴承5.自润滑向心关节轴承6.自润滑角接触关节轴承7.自润滑推力关节轴承8.自润滑杆端关节轴承二、关节轴承的特点:这种关节轴承的耐磨度很好，能够随意转动，并且很结实，能够承受来自外界的各种负荷量，关节轴承的寿命是相当长的，并能灵活使用。

像这种关节轴承在我们生活中都很普遍遇到，例如液压缸活塞杆与固定轴连接的地方，就要用关节轴承，从设计的角度来讲，用普通轴承的话满足不了那么高的同心度，正好关节轴承满足了这一性能。

三、关节轴承的用途:关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业. 关节轴承简介及分类关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。

四、关节轴承的保养润滑方式根据使用部位及使用条件与环境条件选择规格尺寸、精度，配合适宜的关节轴承是保证轴承寿命及可靠性的前提。

使用部位：关节轴承轴承适用于承受以径向载荷为主的径向与轴向的联合负荷，通常以两套的关节轴承配对使用，主要应于汽车的前后轮毂、主动齿轮、差速器、减速器等传动部位。

允许转速：在安装正确、润滑良好的环境下，允许为的轴承极限转速的0.3-0.5倍。

一般正常情况下，以0.2倍的极限转速为最宜。

允许倾斜角：关节轴承轴承一般不允许轴相对外壳孔有倾斜，如有倾斜，最大不超过2′。

允许温度：在承受正常的载荷，且润滑剂具有耐高温性能，且润滑充分的条件下，一般轴承允许在-30℃-150℃的环境温度下工作。

五、轴承润滑脂的选择润滑不当在导致关节轴承过早失效的原因中占到36％.通用的润滑脂不能满足各种各样特殊轴承应用的需要，只使用一种或凡种通用润滑脂来满足所有的轴承应用，所引起的问题会远远超过统一牌号所带来的好处。

关节轴承的使用案例关节轴承是一种特殊类型的滑动轴承，具有球面滑动接触表面。

关节轴承通常由两个半球形的内圈和一个外圈组成，内圈可以相对于外圈自由旋转。

这种设计使得关节轴承可以在任意角度旋转和摆动，因此广泛应用于需要大角度旋转和摆动的机械系统中。

以下是关节轴承的一些使用案例：1.航空领域：关节轴承在航空领域中应用广泛，例如可以用于机翼和襟翼的转动，以及飞机的起落架和前轮转动等。

这种轴承可以承受高速旋转和很大的载荷，同时又能保证部件的精度和耐久性。

2.汽车工业：在汽车工业中，关节轴承通常被应用于驱动轴、悬挂系统和转向系统中。

这可以改善汽车的操控性、减小磨损和防止抖动，提高驾驶的稳定性和舒适性。

3.建筑机械：建筑机械通常需要承受高强度和高灵活性的工作环境，而关节轴承正是一种适合这种工作环境的轴承。

比如钢筋剪切机、隧道掘进机和拖拉机等都需要关节轴承来承受大范围的转动和载荷。

4.船舶制造：关节轴承在船舶制造中也有重要的应用，例如可以用于船舶的舵机转动和主机、副机离合器连接等。

它可以在海上恶劣的环境下保持船体稳定，同时能够保证轴承的耐久性和可靠性。

5.机械手臂：关节轴承在机械手臂上的应用是非常广泛的。

机械手臂的运动轨迹复杂，要求高速、高精度运动，因此需要关节轴承来进行支撑和传动。

关节轴承不仅可以承受较大的载荷，还能够实现很小的摩擦损失。

在电子产品、汽车制造、冶金、物流等领域，机械手臂都是必不可少的生产设备。

6.汽车悬挂系统：在汽车的悬挂系统中，关节轴承的应用也非常广泛。

悬挂系统是汽车的重要组成部分，关系到汽车的操控性和行驶舒适性。

而关节轴承可以降低悬挂系统的重量，提高悬挂系统的刚性和减震性能，从而提高汽车行驶的安全性和稳定性。

总的来说，关节轴承由于其特殊的结构和优异的性能，在许多领域都有着广泛的应用。

这些案例显示了关节轴承在不同环境和工作条件下的适应性和可靠性，进一步证明了它的重要性和价值。

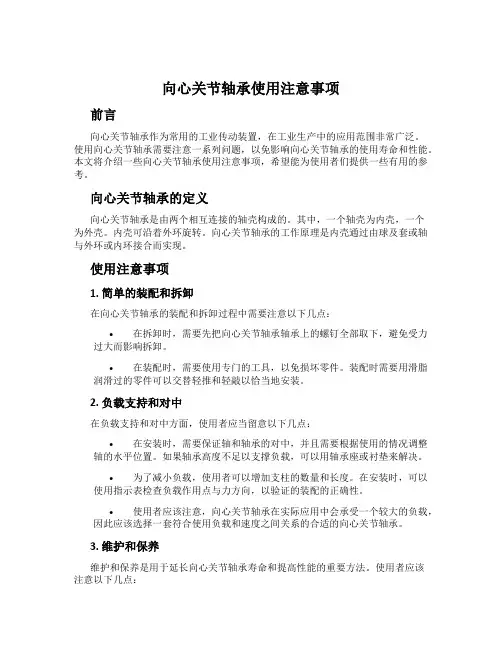

向心关节轴承使用注意事项前言向心关节轴承作为常用的工业传动装置，在工业生产中的应用范围非常广泛。

使用向心关节轴承需要注意一系列问题，以免影响向心关节轴承的使用寿命和性能。

本文将介绍一些向心关节轴承使用注意事项，希望能为使用者们提供一些有用的参考。

向心关节轴承的定义向心关节轴承是由两个相互连接的轴壳构成的。

其中，一个轴壳为内壳，一个为外壳。

内壳可沿着外环旋转。

向心关节轴承的工作原理是内壳通过由球及套或轴与外环或内环接合而实现。

使用注意事项1. 简单的装配和拆卸在向心关节轴承的装配和拆卸过程中需要注意以下几点：•在拆卸时，需要先把向心关节轴承轴承上的螺钉全部取下，避免受力过大而影响拆卸。

•在装配时，需要使用专门的工具，以免损坏零件。

装配时需要用滑脂润滑过的零件可以交替轻推和轻敲以恰当地安装。

2. 负载支持和对中在负载支持和对中方面，使用者应当留意以下几点：•在安装时，需要保证轴和轴承的对中，并且需要根据使用的情况调整轴的水平位置。

如果轴承高度不足以支撑负载，可以用轴承座或衬垫来解决。

•为了减小负载，使用者可以增加支柱的数量和长度。

在安装时，可以使用指示表检查负载作用点与力方向，以验证的装配的正确性。

•使用者应该注意，向心关节轴承在实际应用中会承受一个较大的负载，因此应该选择一套符合使用负载和速度之间关系的合适的向心关节轴承。

3. 维护和保养维护和保养是用于延长向心关节轴承寿命和提高性能的重要方法。

使用者应该注意以下几点：•在维护和保养中，必须及时更换向心关节轴承润滑剂，保持润滑剂的清洁度；•在使用向心关节轴承时，应该避免使用强烈的腐蚀介质，以防止腐蚀向心关节轴承，导致零件的损坏；•在维护和保养中，使用者应该遵照相关规定进行，以免损坏向心关节轴承和其它相关零件。

结语以上是向心关节轴承使用注意事项的介绍。

使用者应该在使用向心关节轴承时，注意以上内容，以避免产生损坏并最大限度延长使用寿命。

关节轴承知识一、基本概念1 径向额定动载荷：关节轴承中的工作表面动应力达到最大许用应力时的径向载荷。

2 轴向额定动载荷：关节轴承中的工作表面动应力达到最大许用应力时的轴向载荷。

3 寿命：关节轴承的摩擦系数达到规定的极限值或关节轴承磨损量超过规定的极限值时关节轴承工作摆动的总次数。

4 径向当量动载荷：一恒定的径向载荷，在该载荷作用下，关节轴承中工作表面接触应力与实际载荷作用相当。

用于向心关节轴承、角接触关节轴承、杆端关节轴承同时承受径向载荷和轴向载荷时计算关节轴承使用寿命用。

一般情况下，对于向心、角接触关节轴承承受的轴向载荷推荐不要超过径向载荷的30％，杆端关节轴承承受的轴向载荷推荐不要超过径向载荷的20％5 轴向当量动载荷：一恒定的轴向载荷，在该载荷作用下，关节轴承中工作表面接触应力50％4 关节轴承配合选择的基本原则。

4.1 根据轴承的类型、尺寸、公差、游隙，轴承的工作条件，作用在轴承上载荷的大小、方向和性质，轴和外壳孔的材料，以及装拆方便等来进行轴承与轴和外壳孔配合的选择。

4.2 轴承的摆动套圈一般采用过盈配合，使轴承在载荷下工作时，套圈在轴和外壳孔的配合表面不产生磨损和相对转动现象。

4.3 为防止内圈与轴之间的滑动或爬行，内圈与轴应优先采用过盈配合，如果为装拆方便或由于采用浮动支承，而必须选用间隙配合时，轴颈表面必须淬硬。

4.4 选用过盈配合时，应考虑过盈量对径向游隙的影响。

对于必须使用较大过盈量的场合，应选用原始游隙大于基本组游隙值的轴承。

4.5 轴和外壳孔的公差带4.5.1 轴的公差带按表1的规定选取。

表1轴的公差带4.5.2 外壳孔的公差带按表2的规定选取四、关节轴承的寿命计算理论上计算关节轴承的使用寿命，都是假设关节轴承安装正确、常规加载、常温下工1 额定载荷的计算注：C ：外圈宽度 dm ：轴承球径 B ：内圈宽度 H ：轴承高度 2 滑动速度V= 2.9089×10-4 ×β×f ×dm β：摆动角 f ：摆动频率dm ：dm=§dm 为等效滑动球面直径，§为折算系数；向心为1，角接触为0.9，推力为0.7 dm ：轴承球径 3 名义接触压力p （小写）＝ k × CdP )(大写 （N/mm 2） （Cd ：额定动载荷）4 关节轴承使用寿命的计算关节轴承的使用寿命与轴承的承受载荷、滑动速度、摩擦副材料、当量动载荷系数、载荷特性（恒定载荷、脉动载荷、交变载荷）系数、温度寿命系数、滑动速度寿命系数、载荷寿命系数、轴承质量与润滑寿命系数、重润滑间隔寿命系数、重润滑摆角寿命系数有关。

关节轴承特点
嘿，朋友们！今天咱来聊聊关节轴承这玩意儿。

关节轴承啊，就像是机器里的小精灵，别看它个头不大，作用可不小哩！
你想想看，机器要是没了关节轴承，那不就跟咱人没了关节一样，动都动不起来啦！关节轴承能让各种机械部件灵活地转动、摆动，就好像
给机器注入了活力一样。

它呀，特别皮实耐用。

不管是在高温环境下，还是在低温环境下，它都能稳稳地工作着，就像个不知疲倦的小战士。

而且啊，它还能承受很
大的压力和负荷呢，这可不是一般的厉害哟！
再说说它的适应性吧，那简直绝了！不管是在多么复杂的工况下，它都能迅速适应，就跟咱人到了新环境能很快适应一样。

它能在各种角度
下顺畅地工作，这灵活性，真让人佩服得五体投地呀！
还有啊，关节轴承的维护也相对简单。

你不需要花太多的精力和时间去照顾它，它就能乖乖地为你服务。

这多省心啊，简直就是个让人省心
的“乖宝宝”。

你说，要是没有关节轴承，那些大型机械怎么能运转得那么顺畅呢？就好比一辆汽车，要是没有好的轴承，那还不得嘎吱嘎吱响，开起来都
费劲。

咱生活中很多地方都能看到关节轴承的身影呢，只是咱平时可能没太注意。

它就像一个默默奉献的幕后英雄，虽然不显眼，但却至关重要。

所以啊，可别小瞧了这小小的关节轴承，它可是有着大大的能量呢！它为我们的生活和生产带来了多大的便利呀，真应该给它点个大大的赞！
它就是机械世界里不可或缺的存在，没有它，很多事情可都没法顺利进行啦！你们说是不是呢？。

关节轴承特点、关节轴承应用及部分关节轴承型号是由无锡特瑞恩机电设备整理，更多关节轴承型号查询0⑤①0⑧③②0③⑨①④ 关节轴承是一种特殊结构的滑动轴承。

它的结构比滚动轴承简单，其主要是由一个有外球面的内圈和一个有内球面的外圈组成，能承受较大的负荷，根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。

关节轴承一般用于速度较低的摆动运动（即角运动），由于滑动表面为球面形，亦可在一定角度范围内作倾斜运动（即调心运动），在支承轴与轴壳孔不同心度较大时，仍能正常工作。

关节轴承的特点：关节轴承能承受较大的负荷。

根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。

由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。

一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。

自润滑关节轴承应用于水利、专业机械等行业。

关节轴承的应用：关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业. 关节轴承简介及分类关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。

根据其结构和类型的不同，可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。

因为关节特瑞恩轴承的球形滑动接触面积大，倾斜角大，同时还因为大多数关节轴承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等。

因此有较大的载荷能力和抗冲击能力，并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点，即使安装错位也能正常工作。

因此，关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。

关节轴承组成关节轴承主要是由一个有外球面的内圈和一个有内球面的外圈组成。

关节轴承的技术性能由于关节轴承的结构形式和工作机理与滚动轴承完全不同，因此关节轴承有其自身的技术特性和维护的要求引。

关节轴承知识一、基本概念1 径向额定动载荷：关节轴承中的工作表面动应力达到最大许用应力时的径向载荷。

2 轴向额定动载荷：关节轴承中的工作表面动应力达到最大许用应力时的轴向载荷。

3 寿命：关节轴承的摩擦系数达到规定的极限值或关节轴承磨损量超过规定的极限值时关节轴承工作摆动的总次数。

4 径向当量动载荷：一恒定的径向载荷，在该载荷作用下，关节轴承中工作表面接触应力与实际载荷作用相当。

用于向心关节轴承、角接触关节轴承、杆端关节轴承同时承受径向载荷和轴向载荷时计算关节轴承使用寿命用。

一般情况下，对于向心、角接触关节轴承承受的轴向载荷推荐不要超过径向载荷的30％，杆端关节轴承承受的轴向载荷推荐不要超过径向载荷的20％5 轴向当量动载荷：一恒定的轴向载荷，在该载荷作用下，关节轴承中工作表面接触应力50％4 关节轴承配合选择的基本原则。

4.1 根据轴承的类型、尺寸、公差、游隙，轴承的工作条件，作用在轴承上载荷的大小、方向和性质，轴和外壳孔的材料，以及装拆方便等来进行轴承与轴和外壳孔配合的选择。

4.2 轴承的摆动套圈一般采用过盈配合，使轴承在载荷下工作时，套圈在轴和外壳孔的配合表面不产生磨损和相对转动现象。

4.3 为防止内圈与轴之间的滑动或爬行，内圈与轴应优先采用过盈配合，如果为装拆方便或由于采用浮动支承，而必须选用间隙配合时，轴颈表面必须淬硬。

4.4 选用过盈配合时，应考虑过盈量对径向游隙的影响。

对于必须使用较大过盈量的场合，应选用原始游隙大于基本组游隙值的轴承。

4.5 轴和外壳孔的公差带4.5.1 轴的公差带按表1的规定选取。

表1轴的公差带4.5.2 外壳孔的公差带按表2的规定选取四、关节轴承的寿命计算理论上计算关节轴承的使用寿命，都是假设关节轴承安装正确、常规加载、常温下工1 额定载荷的计算注：C ：外圈宽度 dm ：轴承球径 B ：内圈宽度 H ：轴承高度 2 滑动速度V= 2.9089×10-4 ×β×f ×dm β：摆动角 f ：摆动频率dm ：dm=§dm 为等效滑动球面直径，§为折算系数；向心为1，角接触为0.9，推力为0.7 dm ：轴承球径 3 名义接触压力p （小写）＝ k × CdP )(大写 （N/mm 2） （Cd ：额定动载荷）4 关节轴承使用寿命的计算关节轴承的使用寿命与轴承的承受载荷、滑动速度、摩擦副材料、当量动载荷系数、载荷特性（恒定载荷、脉动载荷、交变载荷）系数、温度寿命系数、滑动速度寿命系数、载荷寿命系数、轴承质量与润滑寿命系数、重润滑间隔寿命系数、重润滑摆角寿命系数有关。

关节轴承的分类及应用关节轴承是一种球面滑动轴承，其滑动接触表面是一个内球面和一个外球面，运动时可以在任意角度旋转摆动，它采用表面磷化、炸口、镶垫、喷涂等多种特殊工艺处理方法制作而成。

一、关节轴承的分类1.contribution关节轴承2.角接触关节轴承3.升力关节轴承4.杆端关节轴承5.自润滑contribution关节轴承6.自润滑角接触关节轴承7.自润滑升力关节轴承8.自润滑杆端关节轴承二、关节轴承的特点关节轴承能承受较大的负荷。

根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。

由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。

一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。

自润滑关节轴承应用于水利、专业机械等行业。

三、关节轴承的应用领域关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业。

关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。

根据其结构和类型的不同，可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。

因为关节轴承的球形滑动碰触面积小，倾斜角小，同时还因为大多数关节轴承实行了特定的工艺处置方法，例如表面磷化、镀锌、镀铬或外滑动面衬里、正黄旗枕头、喷涂等，因此存有很大的载荷能力和抗冲击能力，并具备抗腐蚀、耐磨损、Blancheville心、杀菌不好或自润滑并无杀菌污物污染的特点，即使加装错位也能够正常工作。

因此，关节轴承广为用作速度较低的转动运动、弯曲运动和转动运动。

更多关节轴承相关资讯，请持续关注变宝网相关资讯。

本文节录变小宝网-废金属_废塑料_废纸_废品废旧_再生资源b2b交易平台网站；网上找客户，就上变宝网！免费会员注册，免费发布需求，让属于你的客户主动找你！。

关节轴承知识一、基本概念1 径向额定动载荷：关节轴承中的工作表面动应力达到最大许用应力时的径向载荷。

2 轴向额定动载荷：关节轴承中的工作表面动应力达到最大许用应力时的轴向载荷。

3 寿命：关节轴承的摩擦系数达到规定的极限值或关节轴承磨损量超过规定的极限值时关节轴承工作摆动的总次数。

4 径向当量动载荷：一恒定的径向载荷，在该载荷作用下，关节轴承中工作表面接触应力与实际载荷作用相当。

用于向心关节轴承、角接触关节轴承、杆端关节轴承同时承受径向载荷和轴向载荷时计算关节轴承使用寿命用。

一般情况下，对于向心、角接触关节轴承承受的轴向载荷推荐不要超过径向载荷的30％，杆端关节轴承承受的轴向载荷推荐不要超过径向载荷的20％5 轴向当量动载荷：一恒定的轴向载荷，在该载荷作用下，关节轴承中工作表面接触应力与实际载荷作用相当。

用于推力关节轴承同时承受径向载荷和轴向载荷时计算关节轴承使用50％4 关节轴承配合选择的基本原则。

4.1 根据轴承的类型、尺寸、公差、游隙，轴承的工作条件，作用在轴承上载荷的大小、方向和性质，轴和外壳孔的材料，以及装拆方便等来进行轴承与轴和外壳孔配合的选择。

4.2 轴承的摆动套圈一般采用过盈配合，使轴承在载荷下工作时，套圈在轴和外壳孔的配合表面不产生磨损和相对转动现象。

4.3 为防止内圈与轴之间的滑动或爬行，内圈与轴应优先采用过盈配合，如果为装拆方便或由于采用浮动支承，而必须选用间隙配合时，轴颈表面必须淬硬。

4.4 选用过盈配合时，应考虑过盈量对径向游隙的影响。

对于必须使用较大过盈量的场合，应选用原始游隙大于基本组游隙值的轴承。

4.5 轴和外壳孔的公差带4.5.1 轴的公差带按表1的规定选取。

表1轴的公差带4.5.2 外壳孔的公差带按表2的规定选取四、关节轴承的寿命计算理论上计算关节轴承的使用寿命，都是假设关节轴承安装正确、常规加载、常温下工作、关节轴承润滑良好、无外来物侵入关节轴承。

1 额定载荷的计算注：C ：外圈宽度 dm：轴承球径 B：内圈宽度 H：轴承高度 2 滑动速度V= 2.9089×10-4 ×β×f ×dm β：摆动角 f ：摆动频率dm ：dm=§dm 为等效滑动球面直径，§为折算系数；向心为1，角接触为0.9，推力为0.7 dm ：轴承球径 3 名义接触压力p （小写）＝ k×P (大写（N/mm2）（Cd ：额定动载荷） Cd4 关节轴承使用寿命的计算关节轴承的使用寿命与轴承的承受载荷、滑动速度、摩擦副材料、当量动载荷系数、载荷特性（恒定载荷、脉动载荷、交变载荷）系数、温度寿命系数、滑动速度寿命系数、载荷寿命系数、轴承质量与润滑寿命系数、重润滑间隔寿命系数、重润滑摆角寿命系数有关。
