模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。
A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。
A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。
A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。
A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。
A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。
A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。
A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。
答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。
答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。
答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。
答案：非线性5. 负反馈可以提高放大电路的________。
一.放大、饱和、截止区的特征以及它们的条件。
截止区1.特征：iB=0时输出曲线以下的区域为截止区。
iB=0时iC≈iE=iCE0=0，三极管CE间为开路。
2.条件：发射结、集电结均反偏。
放大区1.特征：iB=0以上多条的输出特性曲线；有放大特性，iC=βiB；有恒流特性，iC与vCE无关。
2.条件：发射结正偏，集电结反偏。
饱和区1.vCE<Von以左区域；iC<βiB，即iB不能控制iC的变化，失去放大能力。
2.条件：发射结、集电结均正偏。
二.放大区的分析(静、动态)，静态工作点，电压放大倍数。
1.静态分析，直流里电容视为断路；2.动态分析，Vcc接地，电容视为短路；3.静态工作点，计算出静态下的基极电流，集电极电流和Vce；4.电压放大倍数，输出电压与输出电流的比值；三.阻容耦合放大器的优缺点1.优点：结构简单，成本低，频率特性好，静态工作点互不影响；2.缺点：对低频信号衰减大，对缓慢变化的信号不能耦合，无法应用在集成电路中。
四.串并联，电压电流负反馈各自的优点1.输入电阻串联负反馈使输入电阻增大；并联负反馈使输入电阻减小。
2.输出电阻电压负反馈使输出电阻减小；电流负反馈使输出电阻增大。
3.放大倍数负反馈使电路的放大倍数下降。
4.稳定性负反馈使电路的稳定性提高。
5.通频带宽度负反馈使电路的通频带宽度增加。
6.波形负反馈可以改善波形失真。
五.三极管电流源类型种类及其作用1.类型1>单管电流源电路2>基本镜像电流源电路3>改进型基本镜像电流源电路4>微电流源电路5>比例电流源电路2.作用1>提供稳定的偏置电流；2>作为放大器有源负载。
六.甲类、乙类、甲乙类功率放大器的优缺点1.甲类优点：输出波形无失真，导通角为2π；缺点：效率太低仅为50％。
2.乙类优点：效率高，最大可为78.5％；缺点：输出波形失真，导通角仅有π。
3.甲乙类特点：静态工作点处于甲类和乙类之间，导通角大于π小于2π。
![[重点]模电简答题](https://img.taocdn.com/s1/m/416bfd60a517866fb84ae45c3b3567ec102ddc0d.png)
1.场效应管主要有哪些类型？场效应管分为结型场效应管和绝缘栅型场效应管，结型场效应管可以分为N沟道JEET和P 沟道JEET，绝缘栅型场效应管可以分为N沟道增强型和P沟道增强型，N沟道耗尽型和P 沟道耗尽型6.电路中常用一个大的电解电容和一个小的无极性电容进行并联，一般情况下，电解电容的误差远大雨无极性电容的容量，为什么这样做？电解电容的容量很大，对高频截至的电感7.乙类功率放大器的主要特点是什么？ICQ设置在截止点上，导通角为pi，最大效率78.5%，采用互补对称结构消除交越失真8.画出桥式整流滤波电路的原理图以及关键点的输入输出波形9.什么是理想反馈？1）反馈网络的接入对基本放大器增益A V无影响2）从输入端口向输出端口的信号传递主要通过基本放大器进行，而反向传递主要通过反馈网络进行10.什么是MOS管阈值电压？当栅极加上正向电压时，栅极下面的硅片的表面将会感应出电子，VGS越大，感生电子越多，VGS达到某一个值时，表面层将会变成电子导电为主，即从P型转成N型，此时电压为VT11.一般来说，电路中都存在负反馈网络，请介绍一下负反馈网络的作用1）能提高放大器增益的稳定性2）减小放大器的非线性失真。
展宽频带。
3）改变输入输出电阻12.什么是理想放大器？给出它的5个参数？1）开环差模增益2）差模输入电阻3）输出电阻4）共模抑制比5）上限截止频率9.二极管和绝缘栅型场效应管饱和区漏极的电流表达式1)2)10.在实际调试一个电路时，发现一个npn三极管的发射结正偏，集电结反偏，则该三极管一定处在放大区么？为什么？不一定，实际调试电路时，发现发射结正偏，但UBE＜0.7时尽管发射结正偏，但三极管不一定处在放大区11.放大电路输入阻抗的大小对整个电路的影响是什么？举例说明提高双极晶体管放大电路输入阻抗的方法。
影响电路的放大倍数可采用串接射级电阻的方法12.对于甲类乙类和甲乙类功率放大器，他们的静态工作点、波形失真和效率有什么特点？甲类集电极静态电流ICQ＞集电极的交流信号电流幅度，输入信号整体周期内部导通，导通角为360，最大效率25%，乙类ICQ设置在截止点上，导通角180，最大效率78.5%，存在交越失真，甲乙类ICQ略高于截止点，导通角大于180，可以消除交越失真13.说明负反馈对电路性能的影响。
模电试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 滤波B. 整流C. 放大D. 调制答案：C2. 运算放大器的差分输入电压是指（）。
A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案：B3. 理想运算放大器的开环增益是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 共发射极放大电路中的电流放大倍数β是指（）。
A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案：C6. 晶体管的静态工作点设置不正确可能导致（）。
A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案：C7. 负反馈可以（）放大器的放大倍数。
A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B8. 在模拟电路中，电源去耦是指（）。
A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案：D9. 场效应管的控制极是（）。
B. 源极C. 漏极D. 基极答案：A10. 模拟信号的数字化过程包括（）。
A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案：A二、填空题（每空1分，共10分）1. 放大器的输入电阻越大，对前级电路的________越好。
答案：负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案：高3. 差分放大器可以有效地放大两个输入端之间的________。
答案：差模信号4. 运算放大器的饱和输出电压通常为________V或________V。
答案：+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。

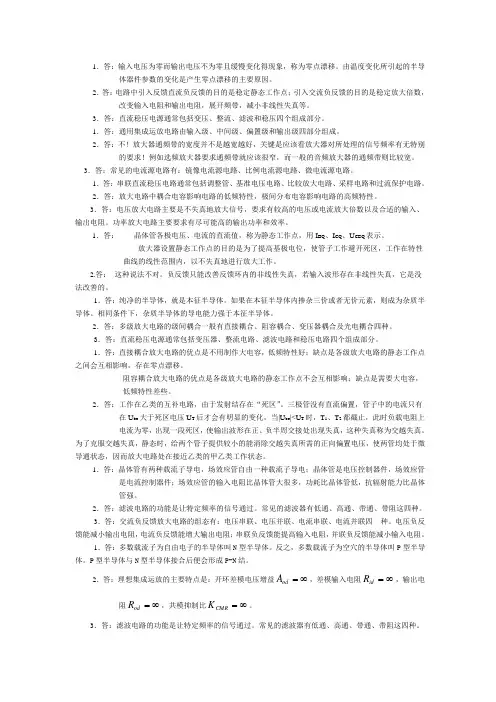

1．答：输入电压为零而输出电压不为零且缓慢变化得现象，称为零点漂移。
由温度变化所引起的半导体器件参数的变化是产生零点漂移的主要原因。
2．答：电路中引入反馈直流负反馈的目的是稳定静态工作点；引入交流负反馈的目的是稳定放大倍数，改变输入电阻和输出电阻，展开频带，减小非线性失真等。
3．答：直流稳压电源通常包括变压、整流、滤波和稳压四个组成部分。
1．答：通用集成运放电路由输入级、中间级、偏置级和输出级四部分组成。
2．答：不！放大器通频带的宽度并不是越宽越好，关键是应该看放大器对所处理的信号频率有无特别的要求！例如选频放大器要求通频带就应该很窄，而一般的音频放大器的通频带则比较宽。
3．答：常见的电流源电路有：镜像电流源电路、比例电流源电路、微电流源电路。
1．答：串联直流稳压电路通常包括调整管、基准电压电路、比较放大电路、采样电路和过流保护电路。
2．答：放大电路中耦合电容影响电路的低频特性，极间分布电容影响电路的高频特性。
3．答：电压放大电路主要是不失真地放大信号，要求有较高的电压或电流放大倍数以及合适的输入、输出电阻。
功率放大电路主要要求有尽可能高的输出功率和效率。
1．答： 晶体管各极电压、电流的直流值，称为静态工作点，用I BQ 、I CQ 、U CEQ 表示。
放大器设置静态工作点的目的是为了提高基极电位，使管子工作避开死区，工作在特性曲线的线性范围内，以不失真地进行放大工作。
2.答： 这种说法不对。
负反馈只能改善反馈环内的非线性失真，若输入波形存在非线性失真，它是没法改善的。
1．答：纯净的半导体，就是本征半导体。
如果在本征半导体内掺杂三价或者无价元素，则成为杂质半导体。
相同条件下，杂质半导体的导电能力强于本征半导体。
2．答：多级放大电路的级间耦合一般有直接耦合、阻容耦合、变压器耦合及光电耦合四种。
3．答：直流稳压电源通常包括变压器、整流电路、滤波电路和稳压电路四个组成部分。
1．答：直接耦合放大电路的优点是不用制作大电容，低频特性好；缺点是各级放大电路的静态工作点之间会互相影响，存在零点漂移。
模电考试题及答案**模电考试题及答案**一、单项选择题（每题2分，共20分）1. 在理想运算放大器中，输入端电流为零，这是因为（）。
A. 输入端电阻非常大B. 输入端电阻非常小C. 输入端电流被放大D. 输入端电流被抑制答案：A2. 共发射极放大电路中，静态工作点的确定主要取决于（）。
A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案：B3. 负反馈可以（）。
A. 增加放大倍数B. 减小非线性失真C. 增加电路噪声D. 降低输入阻抗答案：B4. 晶体三极管工作在放大区的条件是（）。
A. VBE < 0.7VB. VBE > 0.7VC. VCE < 0.7VD. VCE > 0.7V答案：B5. 差分放大电路可以（）。
A. 放大差模信号B. 放大共模信号C. 抑制共模信号D. 放大交流信号答案：C6. 场效应管的控制极是（）。
A. 栅极B. 漏极C. 源极D. 门极答案：A7. 多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B8. 功率放大器与电压放大器的主要区别在于（）。
A. 放大倍数B. 工作频率C. 输出功率D. 输入阻抗答案：C9. 正弦波振荡电路产生振荡的条件是（）。
A. 开环增益大于1B. 相位移动为360度C. 开环增益大于3D. 相位移动为180度答案：B10. 调制的目的是（）。
A. 提高信号的传输距离B. 改变信号的频率C. 降低信号的功率D. 增加信号的带宽答案：A二、填空题（每空2分，共20分）1. 在共发射极放大电路中，若集电极电流为2mA，则基极电流大约为_____μA。
答案：202. 理想运算放大器的两个输入端分别是______输入端和______输入端。
答案：反相；同相3. 负反馈可以提高放大电路的______和______。
答案：稳定性；线性4. 晶体三极管的三种工作状态分别是______、______和饱和区。
模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。
A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。
A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。
A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。
A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。
A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。
A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。
A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。
A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。
A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。
答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。
答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。
答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。

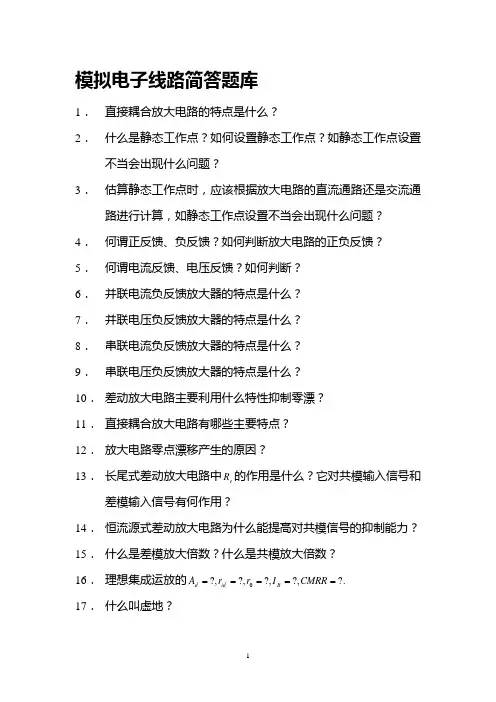

模拟电子线路简答题库1． 直接耦合放大电路的特点是什么？2． 什么是静态工作点？如何设置静态工作点？如静态工作点设置不当会出现什么问题？3． 估算静态工作点时，应该根据放大电路的直流通路还是交流通路进行计算，如静态工作点设置不当会出现什么问题？4． 何谓正反馈、负反馈？如何判断放大电路的正负反馈？5． 何谓电流反馈、电压反馈？如何判断？6． 并联电流负反馈放大器的特点是什么？7． 并联电压负反馈放大器的特点是什么？8． 串联电流负反馈放大器的特点是什么？9． 串联电压负反馈放大器的特点是什么？10． 差动放大电路主要利用什么特性抑制零漂？11． 直接耦合放大电路有哪些主要特点？12． 放大电路零点漂移产生的原因？13． 长尾式差动放大电路中e R 的作用是什么？它对共模输入信号和差模输入信号有何作用？14． 恒流源式差动放大电路为什么能提高对共模信号的抑制能力？15． 什么是差模放大倍数？什么是共模放大倍数？16． 理想集成运放的.??,?,?,?,0=====CMRR I r r A B id d17． 什么叫虚地？18． 为什么用集成运放组成的多输入运算电路，一般大多采用反相输入的形式，而较少采用同相输入的形式？19． 什么是放大电路的频率响应？20． 什么是放大电路的上限截止频率、下限截止频率？21． H 参数等效电路是三极管的小信号等效模型，解释这里小信号的含义？22． NPN 型和PNP 晶体管的区别是什么？23． 当温度升高后，二极管的正向电压和反向电流如何变化？24． 稳压二极管是利用了二极管的什么特性？25． 当温度升高时，三极管的β和反向饱和电流Bo I 如何变化？26． 用万用表测得三极管的V U V U CE BE 3.0,7.0==，说明管子是NPN型还是PNP ，是锗管还是硅管，并说明它工作在什么区。
27． 用万用表测得三极管的V U V U CE BE 4,7.0==，说明管子是NPN 型还是PNP ，是锗管还是硅管，并说明它工作在什么区。
模电试题及答案一、选择题（每题2分，共20分）1. 在理想情况下，二极管的正向导通电压为：A. 0VB. 0.7VC. 1VD. 2V答案：B2. 放大电路中，为了抑制温漂，通常采用的措施是：A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案：A3. 下列关于运算放大器的描述，错误的是：A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案：D4. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案：B5. 晶体管的三个极分别是：A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案：A6. 以下哪种电路可以用来产生正弦波振荡：A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案：C7. 稳压二极管的工作原理是利用二极管的：A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B8. 在模拟电路中，电流源的作用是：A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案：B9. 以下哪种元件不是模拟电路中常用的：A. 电阻B. 电容C. 电感D. 逻辑门答案：D10. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 1欧姆答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，______是用来表示信号幅度变化的。
答案：电压2. 晶体管的放大作用是通过控制______极电流来实现的。
答案：基极3. 运算放大器的输出电压与输入电压之间的关系，通常用______来描述。
答案：差分电压4. 在模拟电路中，______是用来表示信号频率变化的。
答案：电流5. 稳压二极管的稳定电压值通常在______V左右。
答案：6.8三、简答题（每题5分，共15分）1. 简述差分放大电路的工作原理。
1.BJT共射级连接时的H参数有几个？其各自含义是什么？hie：BJT输出端交流短路时的输入电阻hfe：BJT输出端交流短路时的正向电流传输比hre：BJT输入端交流开路时的反相电压传输比hoe：BJT输入端交流开路时的输出电导2.简述BJT放大电路三种组态的特点和用途。
3.共射极放大电路的电压电流增益都大于1，输入电阻在三种组态中居中，输出电阻与集电极电阻有关。
适用于低频情况下，作为多级放大电路的中间级。
共集电极放大电路没有电压放大只有电流放大，有电压跟随作用。
在三种组态中输入电阻最大，输出电阻最少。
频率特性好。
可用于输入级，输出级或缓冲级。
共基级放大电路只有电流放大，有电流跟随作用，输入电阻小，输出电阻与集电极电阻有关，高频特性好，常用于高频或宽频带低输入阻抗的场合，模拟集成电路中亦兼有电位移动的功能。
3 共集电极放大电路有哪些特点？电压增益小于1而接近1，输出电压与输入电压同相；输入电阻高，输出电阻低。
4 集成运放由哪些部分组成？说明参数Aud 及Auc的意义。
由四部分组成：差分放大输入级、中间电压放大级、输出功率放大级、偏置的电路；Aud：差模电压增益； Auc：共模电压增益。
5 简述正弦波振荡产生自激振荡的条件振荡电路包括：基本放大正反馈选频稳幅4部份振荡平衡条件：A×F>1相位平衡条件：6 直流稳压电源主要由哪几部分组成？各部份主要功能是什么？电源变压器：将交流电压变为所需的值；整流电路：将交流电压变为脉动的直流电压；滤波电路：滤掉脉动中的纹波；稳压电路：维持输出电压的稳定。
模电简答题1、半导体材料制作电子器件与传统的真空电子器件相比有什么特点?答：频率特性好、体积小、功耗小，便于电路的集成化产品的袖珍化，此外在坚固抗震可靠等方面也特别突出；但是在失真度和稳定性等方面不及真空器件。
2、什么是本征半导体和杂质半导体？答：纯净的半导体就是本征半导体，在元素周期表中它们一般都是中价元素。
在本征半导体中按极小的比例掺入高一价或低一价的杂质元素之后便获得杂质半导体。
3、空穴是一种载流子吗?空穴导电时电子运动吗?答：不是，但是在它的运动中可以将其等效为载流子。
空穴导电时等电量的电子会沿其反方向运动。
4、制备杂质半导体时一般按什么比例在本征半导体中掺杂？答：按百万分之一数量级的比例掺入。
5、什么是N型半导体?什么是P型半导体?当两种半导体制作在一起时会产生什么现象?答：多数载子为自由电子的半导体叫N型半导体。
反之，多数载子为空穴的半导体叫P型半导体。
P型半导体与N型半导体接合后便会形成P-N结。
6、PN结最主要的物理特性是什么？答：单向导电能力和较为敏感的温度特性。
7、PN结还有那些名称？答：空间电荷区、阻挡层、耗尽层等。
8、PN结上所加端电压与电流是线性的吗?它为什么具有单向导电性?答：不是线性的，加上正向电压时，P区的空穴与N区的电子在正向电压所建立的电场下相互吸引产生复合现象，导致阻挡层变薄，正向电流随电压的增长按指数规律增长，宏观上呈现导通状态，而加上反向电压时，情况与前述正好相反，阻挡层变厚，电流几乎完全为零，宏观上呈现截止状态。
这就是PN结的单向导电特性。
9、在PN结加反向电压时果真没有电流吗?答：并不是完全没有电流，少数载流子在反向电压的作用下产生极小的反向漏电流。
10、二极管最基本的技术参数是什么？I答：最大整流电流z11、二极管主要用途有哪些？答：整流、检波、稳压等。
12、晶体管是通过什么方式来控制集电极电流的?答：通过电流分配关系。
13、能否用两只二极管相互反接来组成三极管？为什么？答：否；两只二极管相互反接是通过金属电极相接，并没有形成三极管所需要的基区。
14、什么是三极管的穿透电流？它对放大器有什么影响？答：当基极开路时，集电极和发射极之间的电流就是穿透电流：CBO CEO I I )1(β+=，其中CBO I 是集电极-基极反向漏电流，CEO I 和CBO I 都是由少数载流子的运动产生的，所以对温度非常敏感，当温度升高时二者都将急剧增大。
从而对放大器产生不利影响。
因此在实际工作中要求它们越小越好。
15、三极管的门电压一般是多少？答：硅管一般为0.5伏.锗管约为0.2伏.16、放大电路放大电信号与放大镜放大物体的意义相同吗?答：不相同。
17、在三极管组成的放大器中，基本偏置条件是什么？答：发射结正偏；集电结反偏。
18、三极管输入输出特性曲线一般分为几个什么区域？答：一般分为放大区、饱和区和截止区。
19、放大电路的基本组态有几种？它们分别是什么?答：三种，分别是共发射极、共基极和共集电极。
20、在共发射极放大电路中，一般有那几种偏置电路？答：有上基偏、分压式和集-基反馈式。
21、静态工作点的确定对放大器有什么意义？答：正确地确定静态工作点能够使放大器有最小的截止失真和饱和失真，同时还可以获得最大的动态范围，提高三极管的使用效率。
22、放大器的静态工作点一般应该处于三极管输入输出特性曲线的什么区域？ 答：通常应该处于三极管输入输出特性曲线的放大区中央。
23、在绘制放大器的直流通路时对电源和电容器应该任何对待？答：电容器应该视为开路，电源视为理想电源。
24、放大器的图解法适合哪些放大器？答：一般适合共射式上基偏单管放大器和推挽式功率放大器。
25、放大器的图解法中的直流负载线和交流负载线各有什么意义？答：直流负载线确定静态时的直流通路参数。
交流负载线的意义在于有交流信号时分析放大器输出的最大有效幅值及波形失真等问题。
26、如何评价放大电路的性能?有哪些主要指标?答：放大电路的性能好坏一般由如下几项指标确定：增益、输入输出电阻、通频带、失真度、信噪比。
27、为什么放大器的电压增益的单位常常使用分贝？它和倍数之间有什么关系？答：放大器的电压增益的单位常常使用分贝的原因：（1）数值变小，读写方便。
（2）运算方便。
（3）符合听感，估算方便。
二者之间的关系是：)(lg 200dB u u A iu = 28、放大器的通频带是否越宽越好？为什么？答：不！放大器通频带的宽度并不是越宽越好，关键是应该看放大器对所处理的信号频率有无特别的要求！例如选频放大器要求通频带就应该很窄，而一般的音频放大器的通频带则比较宽。
29、放大器的输入输出电阻对放大器有什么影响？答：放大器的输入电阻应该越高越好，这样可以提高输入信号源的有效输出，将信号源的内阻上所消耗的有效信号降低到最小的范围。
而输出电阻则应该越低越好，这样可以提高负载上的有效输出信号比例。
30、设计放大器时，对输入输出电阻来说，其取值原则是什么？答：高入低出。
31、放大器的失真一般分为几类？答：单管交流小信号放大器一般有饱和失真、截止失真和非线性失真三类、推挽功率放大器还可能存在交越失真。
32、放大器的工作点过高会引起什么样的失真？工作点过低呢？答：饱和失真、截止失真33、放大器的非线性失真一般是哪些原因引起的？答：工作点落在输入特性曲线的非线性区、而输入信号的极小值还没有为零时会导致非线性失真。
34、微变等效电路分析法与图解法在放大器的分析方面有什么区别？答：可以比较方便准确地计算出放大器的输入输出电阻、电压增益等。
而图解法则可以比较直观地分析出放大器的工作点是否设置得适当，是否会产生什么样的失真以及动态范围等。
35、用微变等效电路分析法分析放大电路的一般步骤是什么？答：1）计算出Q 点中的E I ；2）根据公式EQbe I mV r 26)1()(300β++Ω=计算出三极管的be r 。
3）用微变等效电路绘出放大器的交流通路。
4）根据3）和相应的公式分别计算放大器的输入输出电阻、电压增益等.36、微变等效电路分析法的适用范围是什么？答：适合于分析任何简单或复杂的电路。
只要其中的放大器件基本工作在线性范围内。
37、微变等效电路分析法有什么局限性？答：只能解决交流分量的计算问题，不能用来确定Q 点，也不能用以分析非线性失真及最大输出幅度等问题。
38、影响放大器的工作点的稳定性的主要因素有哪些？答：元器件参数的温度漂移、电源的波动等。
39、在共发射极放大电路中一般采用什么方法稳定工作点？答：引入电流串联式负反馈。
40、单管放大电路为什么不能满足多方面性能的要求?答：放大能力有限；在输入输出电阻方面不能同时兼顾放大器与外界的良好匹配。
41、耦合电路的基本目的是什么？答：让有用的交流信号顺利地在前后两级放大器之间通过，同时在静态方面起到良好地隔离。
42、多级放大电路的级间耦合一般有几种方式？答：一般有阻容耦合、变压器耦合、直接耦合几种方式43、多级放大电路的总电压增益等于什么?答：等于各级增益之乘积。
44、多级放大电路输入输出电阻等于什么？答：分别等于第一级的输入电阻和末级的输出电阻。
45、直接耦合放大电路的特殊问题是什么?如何解决?答：零点漂移是直接耦合放大电路最大的问题。
最根本的解决方法是用差分放大器。
46、为什么放大电路以三级为最常见?答：级数太少放大能力不足，太多又难以解决零点漂移等问题。
47、什么是零点漂移？引起它的主要原因有那些因素？其中最根本的是什么？答：放大器的输入信号为零时其输出端仍就有变化缓慢且无规律的输出信号的现象。
生产这种现象的主要原因是因为电路元器件参数受温度影响而发生波动从而导致Q点的不稳定，在多级放大器中由于采用直接耦合方式，会使Q点的波动逐级传递和放大。
48、什么是反馈?什么是直流反馈和交流反馈?什么是正反馈和负反馈?答：输出信号通过一定的途径又送回到输入端被放大器重新处理的现象叫反馈。
如果信号是直流则称为直流反馈；是交流则称为交流反馈，经过再次处理之后使放大器的最后输出比引入反馈之前更大则称为正反馈，反之，如果放大器的最后输出比引入反馈之前更小，则称为负反馈。
49、为什么要引入反馈?答：总的说来是为了改善放大器的性能，引入正反馈是为了增强放大器对微弱信号的灵敏度或增加增益；而引入负反馈则是为了提高放大器的增益稳定性及工作点的稳定性、减小失真、改善输入输出电阻、拓宽通频带等等。
50、交流负反馈有哪四种组态?答：分别是电流串联、电流并联、电压串联、电压并联四种组态。
51、交流负反馈放大电路的一般表达式是什么?答：001A k A A f F +=。
52、放大电路中引入电流串联负反馈后，将对性能产生什么样的影响?答：对电压增益有削弱作用、提高其增益稳定性、降低失真、提高输入电阻、提高输出电阻等。
53、放大电路中引入电压串联负反馈后，将对性能产生什么样的影响?答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、降低输出电阻等。
54、放大电路中引入电流并联负反馈后，将对性能产生什么样的影响?答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、提高低输出电阻等。
55、放大电路中引入电压并联负反馈后，将对性能产生什么样的影响?答：对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、降低低输出电阻等。
56、什么是深度负反馈?在深度负反馈条件下，如何估算放大倍数? 答：在反馈放大器中，如001A k A A f F +=中01A k f +≫1，则01F A F ≈，满足这种条件的放大器叫深度负反馈放大器，此时的放大器的闭环增益已经完全由反馈系数决定。
57、负反馈愈深愈好吗?什么是自激振荡?什么样的反馈放大电路容易产生自激振荡?如何消除自激振荡?答：不是。
当负反馈放大电路的闭环增益001A k A A f F +=中01A k f +＝0，则∞→F A ，说明电路在输入量为0时就有输出，称电路产生了自激振荡。
当信号频率进入低频或高频段时，由于附加相移的产生，负反馈放大电路容易产生自激振荡。
要消除自激振荡，就必须破坏产生振荡的条件，改变AF 的频率特性，使1-≠f Ak 。
58、放大电路中只能引入负反馈吗?放大电路引入正反馈能改善性能吗?答：不是。
能，如自举电路，在引入负反馈的同时，引入合适的正反馈，以提高输入电阻。
59、电压跟随器是一种什么组态的放大器？它能对输入的电压信号放大吗？ 答：电压跟随器是一种电压串联放大器。
它不能对输入的电压信号放大。
60、电压跟随器是属于什么类型的反馈放大器？答：电压跟随器是一种电压串联反馈放大器。
61、电压跟随器主要用途在哪里？答：电压跟随器主要用途：一般用于多级放大电路的输入级、输出级，也可连接两电路，起缓冲作用。
