希尔顿酒店（超高层）给排水设计王海铭深圳市建筑设计研究总院有限公司深圳518000摘要：介绍东莞希尔顿酒店给排水，消防系统设计。
关键词：超高层，酒店，给排水，消防设计。
一、工程概况本工程位于东莞市厚街镇北环路与256省道交汇处，总用地36211.66m2，总建筑面积：267314.98m2。
本工程包含两栋单体，东莞市希尔顿酒店及东莞市希尔顿公馆。
东莞市希尔顿酒店为50层超高层酒店，带有四层裙房，两层地下室；东莞市希尔顿公馆为高层居住建筑，其中四层裙房及两层地下室与酒店相连。
建筑能分布如下：地下室：共两层，主要为酒店后场、停车场、机电房及商场的理货区，设备用房及汽车库。
人防设于地下二层。
裙房：一层、二层东部为商业；西部为酒店大堂宴会厅等；三层东部为KTV房；西侧为酒店配套；四层东侧为KTV房及公共服务配套设施；西侧为酒店配套用房；五层为带有网球场、泳池等的屋顶绿化花园，供酒店使用。
塔楼：裙房顶部北侧布置有一座100米以内的高层公馆塔楼，南侧为一座超高层酒店。
消防避难层：酒店塔楼共设置3个消防避难层，为6层、19层和31层，消防避难层同时作为设备的转换层。
二、给水系统1给水用水量：酒店部分最高日总用水量为3090m3，最高时用水量为347.1m3。
公馆部分最高日总用水量为1549.2m3，最高时用水量为117.3m3。
2水源供水水源为市政给水管，根据甲方提供的本建筑物周围的给水管网现状，拟从北环路引入一路DN350的市政接口，在小区路引入一路DN200的市政接口，在室外布置成DN200环状，供室外消防用水，各引入管上设置消防水表组。
在北环路DN350的市政接口上再引入DN300、DN200、DN150、DN150接口四个,分别供应酒店、公馆用水、商业、绿化用水，其上设置倒流防止器及水表组计量。
市政水压力为0.28~0.30Mpa。
3室内管网系统根据本建筑高度、水源条件、防二次污染、节能和供水安全原则，酒店部分供水系统设计如下：1）管网系统竖向分区的压力控制参数为：各区最不利的出水压力不小于0.15MPa，最低用水点最大静水压力（0流量状态）不大于0.35Mpa。

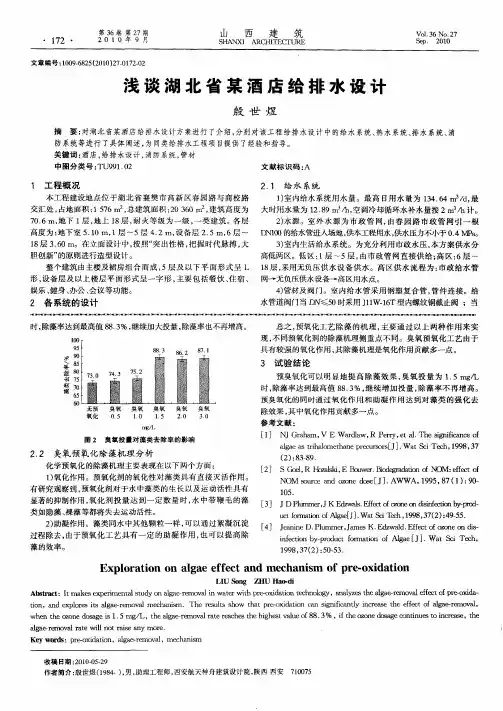

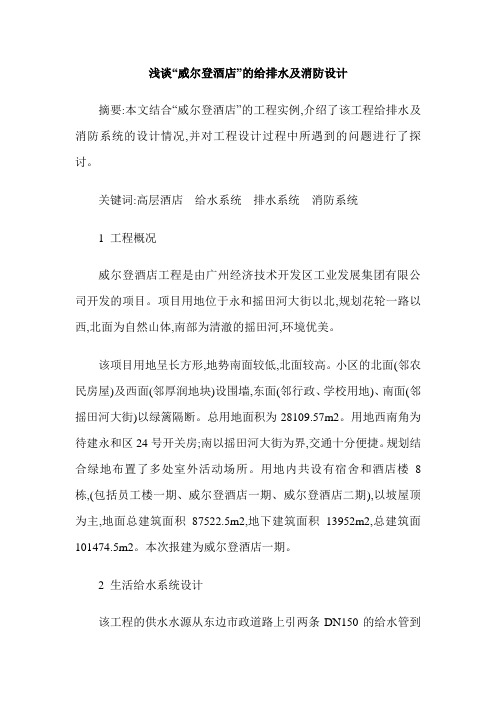

浅谈“威尔登酒店”的给排水及消防设计摘要:本文结合“威尔登酒店”的工程实例,介绍了该工程给排水及消防系统的设计情况,并对工程设计过程中所遇到的问题进行了探讨。
关键词:高层酒店给水系统排水系统消防系统1 工程概况威尔登酒店工程是由广州经济技术开发区工业发展集团有限公司开发的项目。
项目用地位于永和摇田河大街以北,规划花轮一路以西,北面为自然山体,南部为清澈的摇田河,环境优美。
该项目用地呈长方形,地势南面较低,北面较高。
小区的北面(邻农民房屋)及西面(邻厚润地块)设围墙,东面(邻行政、学校用地)、南面(邻摇田河大街)以绿篱隔断。
总用地面积为28109.57m2。
用地西南角为待建永和区24号开关房;南以摇田河大街为界,交通十分便捷。
规划结合绿地布置了多处室外活动场所。
用地内共设有宿舍和酒店楼8栋,(包括员工楼一期、威尔登酒店一期、威尔登酒店二期),以坡屋顶为主,地面总建筑面积87522.5m2,地下建筑面积13952m2,总建筑面101474.5m2。
本次报建为威尔登酒店一期。
2 生活给水系统设计该工程的供水水源从东边市政道路上引两条DN150的给水管到设备用房的消防水池。
(1)生活用水量经计算,该工程最高日用水量为:435m3/天,最高日最高时用量为:48m3/h。
四号楼一层设有生活水池80m3,保证1～5号楼酒店的生活用水。
给水系统也包括了生活冷水系统、热水系统,酒店部分增加直饮水系统,且整个给水系统进入主干管做水质预处理,去除水中多余的水解盐及氯,防止对给水管道的腐蚀作用。
(2)消防用水量室外消火栓用水量为30L/s,火灾延续时间为3h;室内消火栓用水量为40L/s,火灾延续时间为3h;自动喷水灭火系统用水量:本工程建筑物危险等级为中危险Ⅱ级(按地下车库计),设计喷水强度为8.0L/(min·m2),作用面积为160m,设计秒流量为30L/s,火灾延续时间为1h。
消防水池的有效容积为450m3,满足本建筑的室内外消防用水量要求。
给排水设计计算书一、设计任务及设计资料山西运城拟建一幢9层普通酒店，总建筑面积近6117.85n2，客房有一室一套及二室一套两种类型。
每套设卫生间，内有淋浴器、洗脸盆、座便器各一件，共计128套，260个床位。
另外，1~8 层各设洗消间，内有两件洗涤盆，共8套。
该设计任务为建筑工程中的给水、排水及热水供应单项设计项目。
所提供的资料为：1. 该建筑物共9层，另有地下室一层层高3.9m, —层层高为3.6m, 2~8层及地下室层高均为3.3m, 9层顶部设高度为4.05m,。
地下室设250m3消防水池和成品生活水箱，九层楼顶设消防水箱。
室内外高差为0.45m,冰冻深度为0.8m。
2. 该城市给水排水管道现状为：在该建筑南侧城市道路人行道下，有城市给水干管可作为建筑物的水源，其管径为DN300，常年可提供的工作水压为210Kpa, 节点管顶埋深为地面以下1.0m。
城市排水管道在该建筑北侧，其管径为DN400,管顶距地面下2.0m,坡度i=0.005, 可接管检查井位置见图中的有关部分。
二、设计过程说明1. 给水工程根据设计资料，已知室外给水管网常年可提供的工作水压为210Kpa,故室内给水拟采用上下分区供水方式。
即1~3层及地下室由室外给水管网直接供水，采用下行上给方式，4~12 层为设水泵、水箱联合供水方式，管网上行下给，因为城市给水部门不允许从市政管网直接抽水，故在建筑地下室内设贮水池。
屋顶水箱设水位继电器自动启闭水泵。
2. 排水工程为减小化粪池容积和便于以后增建中水工程，室内排水系统拟使生活污水和生活废水分质分流排放，即在每个竖井内分别设置两根排水立管，分别排放生活污水和生活废水。
3. 热水供应工程室内热水采用集中式热水供应系统，竖向分区与冷水系统相同：下区的水加热器由市政给水管网直接供给冷水，上区的水加热器由高位水箱供给冷水。
上下两区采用半容积式水加热器，集中设置在底层，水加热器出水温度为70C，由室内热水配水管网输送到各用水点。
酒店给排水设计规范篇一：五星级酒店给排水设计要点五星级酒店给排水设计要点目前国内建设五星级酒店热度越来越高涨，国际品牌酒店纷纷抢滩中国市场。
尤其是新建的城市综合体，普遍都配建有高档五星级酒店。
高端酒店作为商务、商业的配套，已经成为众多开发商提升项目定位的一个选择，同时也是提升整体销售、租赁的一个筹码。
国际品牌五星酒店的设计相对国内常规五星级酒店也有更高的技术要求。
下面具体的来谈谈高要求下酒店给排水专业设计要点。
给排水设计部分：1、设计标准国际品牌五星级酒店（以洲际、万豪、喜达屋酒店管理公司为例，以下同）原则上要求设计需满足国家建筑给排水相关规范与酒店方设计指南文之高者。
2、水质检测及处理国际品牌五星级酒店设计指南中对各类水质指标均有明确的规定。
以硬度为例，生活用水要求控制在1~1.2mmol/L，洗衣房为0.5~0.75 mmol/L ，厨房普通用水点为0.5~1mmol/L 。
由于国内北方地区普遍超标，因此需要设置软化设备进行处理，可在供水水箱内按比例与市政水混合，达标后按不同区域进行供应。
其他水质指标，视超标情况设置相应的处理设置，如砂滤、碳滤等。
同时酒店管理公司需要建设方提供项目临近范围内的自来水水质检测报告，用于审核处理工艺及作为重要工程资料备案。
对于消毒设施，紫外线消毒器即可以满足酒店的要求。
国际品牌五星级酒店在国内北方地区主要城市比较典型的供水流程为：市政自来水→原水调节池→提升（兼反冲洗）泵→砂滤→软水器软化及混合→供水（软水）水箱→紫外线消毒器→分区供水设备→用水点。
3、给水机房设置在具有多业态的综合体内部，国际品牌五星级酒店原则上要求酒店给水机房完全独立设置，与其他业态给水机房分开。
但如果建设方有较强的综合体物业管理团队（如国际知名的几大物业管理行：第一太平戴维斯、戴德量行等），酒店管理方也会视沟通情况接受如下两种方案：（1）同意共用机房，但供水设备独立设置，空间上要求酒店／非酒店供水设备的位置分割，便于双方物业各自管理。
摘要本设计的主要任务是延安某二十五层酒店给水排水工程设计,设计的主要内容包括:建筑给水系统、建筑消防系统（包括消火栓给水系统和自动喷淋系统的设计)、建筑排水系统、建筑雨水系统.本建筑地下1层,地上25层,建筑总面积28670m2，地下面积1942。
8 m2，地上面积26727.2 m2，总建筑高度94。
3m.地上二十五层,地下一层，地下一层为水泵房、设备间、发电房等。
一层为大堂、商务中心及餐厅、酒吧、茶座,二层为西餐厅及客房，三楼为会议室、健身房、办公室及客房，四～八层为客房，九层为客房，十～十一层为客房,十二~二十五层为客房。
市政给水管网常年可资用水压为0.30MPa,经技术经济比较，室内给水系统拟采用竖向分区给水方式。
初步拟定该建筑给水系统分三区:下区-1~3层由市政给水管网的压力直接供水；中区4～8层，由高位水箱减压供水，下行上给;上区（9~25层)采用水泵水箱联合供水,下行上给。
建筑排水系统设计采用粪便污水和生活废水分别排出的方式即分流制。
建筑雨水系统采用普通外排水的排水方式.消火栓给水系统分为室内消火栓给水系统和室外消火栓给水系统，消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。
消火栓保护半径为28.52m。
建筑内自动喷淋系统的喷头数量较多，根据规范喷头总数大于800个,故需要进行分区。
平面分东两侧，西侧低区为1~8层,高区为9~28层；东侧低区为1～3层，高区为4~8层。
关键词：建筑给水系统，排水系统,消火栓系统,自动喷淋系统AbstractThe main task of this design is the water supply and drainage design of High-rise office building in GuangZhou。
The content of my design includes the design of the building water supply system, the building water drainage system, the building storm—water system, the hydrant water supply system and the automatic sprinkler system。
酒店给排水规范篇一：五星级酒店给排水设计要点五星级酒店给排水设计要点目前国内建设五星级酒店热度越来越高涨，国际品牌酒店纷纷抢滩中国市场。
尤其是新建的城市综合体，普遍都配建有高档五星级酒店。
高端酒店作为商务、商业的配套，已经成为众多开发商提升项目定位的一个选择，同时也是提升整体销售、租赁的一个筹码。
国际品牌五星酒店的设计相对国内常规五星级酒店也有更高的技术要求。
下面具体的来谈谈高要求下酒店给排水专业设计要点。
给排水设计部分：1、设计标准国际品牌五星级酒店（以洲际、万豪、喜达屋酒店管理公司为例，以下同）原则上要求设计需满足国家建筑给排水相关规范与酒店方设计指南文之高者。
2、水质检测及处理国际品牌五星级酒店设计指南中对各类水质指标均有明确的规定。
以硬度为例，生活用水要求控制在1~1.2mmol/L，洗衣房为0.5~0.75 mmol/L ，厨房普通用水点为0.5~1mmol/L 。
由于国内北方地区普遍超标，因此需要设置软化设备进行处理，可在供水水箱内按比例与市政水混合，达标后按不同区域进行供应。
其他水质指标，视超标情况设置相应的处理设置，如砂滤、碳滤等。
同时酒店管理公司需要建设方提供项目临近范围内的自来水水质检测报告，用于审核处理工艺及作为重要工程资料备案。
对于消毒设施，紫外线消毒器即可以满足酒店的要求。
国际品牌五星级酒店在国内北方地区主要城市比较典型的供水流程为：市政自来水→原水调节池→提升（兼反冲洗）泵→砂滤→软水器软化及混合→供水（软水）水箱→紫外线消毒器→分区供水设备→用水点。
3、给水机房设置在具有多业态的综合体内部，国际品牌五星级酒店原则上要求酒店给水机房完全独立设置，与其他业态给水机房分开。
但如果建设方有较强的综合体物业管理团队（如国际知名的几大物业管理行：第一太平戴维斯、戴德量行等），酒店管理方也会视沟通情况接受如下两种方案：（1）同意共用机房，但供水设备独立设置，空间上要求酒店／非酒店供水设备的位置分割，便于双方物业各自管理。
某酒店建筑给水排水的设计
发表时间：2018-11-08T11:29:11.987Z 来源：《防护工程》2018年第17期作者：许文涛王亚丽
[导读] 喷淋分为五个区，排水系统则采用的是污、废分流制，首层和五层单独排水，污水是经化粪池处理后排向市政污水管网。
中国核电工程有限公司河北分公司河北石家庄 050021；
长春宏建工程设计有限公司天津分公司天津 300142
摘要：该高层总建筑面积：3.251万m2，建筑高度为：99.4m其中，地上建筑面积：2.773万m2，地下建筑面积：0.478万m2，根据规范和要求设计，其中包括生活给水系统、排水系统、消防系统。
给水系统采用分区供水，-2到1层为Ⅰ区，由市政管网直接供水,2层到4层为Ⅱ区，5层到15层为Ⅲ区，16层到27层为Ⅳ区，由地下室的变频调速泵供水；本建筑防火等级属于中危险Ⅰ级，消防系统包括消火栓设计和自动喷淋灭火系统设计；采用分区给水方式，-2层到12层为低区，13到27层为高区，分区成环网；喷淋分为五个区，排水系统则采用的是污、废分流制，首层和五层单独排水，污水是经化粪池处理后排向市政污水管网。
关键词：高层建筑；给水系统；排水系统；消防系统
1 概述
高层建筑给水排水和低层、多层的建筑给排水相比较，其基本理论和计算方法相差并不是很多，但由于高层建筑层数较多、建筑结构较复杂、建筑高度较大，及受外界条件限制，高层建筑的给排水工程在技术广度上和深度上，都有超过了低层建筑物的工程，有以下一些特点高层建筑给排水设备的使用人数较多，其中包括瞬时的给水量和排水流量靠的水源，及经济合理的给水排水系统形式，并妥善处理排水管道的通气问题，来保证供水安全可靠、排水通畅和维护管理方便等方面的问题。
这次设计为高层综合楼，其中一层到四层为商场，五层到二十七层为办公楼，设计内容主要为给水系统，消防系统和排水系统。
该项目给水方式采用分区供水方式，这样不仅可以减小静水压力，而且会提高供水可靠性。
室内的消防给水管网根据规范要求，在每个区布置成独立的环状管网系统，同时采用水泵加压给水方式。
排水系统的污水与废水一起经过化粪池的处理，然后经化粪池处理好的污水在排至污水管道。
2 设计原始资料
该建筑规划的总用地面积：0.766公顷，总建筑面积：3.251万m2，其中，地上建筑面积：2.773万m2，地下建筑面积：0.478万m2，容积率为：5.95。
停车位总共为165辆，其中，地上停车位66辆，地下停车位99辆。
其中地下为2层，地上为27层，建筑总高度没有超过100m。
地下二层，战时为常六核六级人员掩蔽所，平时为汽车库，层高为5.20m；地下一层，为汽车库，层高5.10m；一层为大堂门厅及商业，层高5.40m；二至四层为商业，层高4.80m；五至二十七层为办公楼，层高3.40m。
其中设置1台消防电梯，4台客梯。
该酒店为市政供水管网，由市政单路供水，1路DN150mm给水管引自市政给水管网。
3 设计方案
根据工程概况，确定建筑内部的消防系统、生活给水系统、排水系统的初步方案。
3.1 给水系统方案
1.根据《建筑给排水设计规范》GB50015-2003供水的压力首先以不损坏给水配件为前提，同时还要满足卫生器具配水点的静水压力不得超过0.5MPa。
2.给水加压设备及供水方式
由于该酒店为高层建筑，所以给水系统需要分区。
市政外网能够提供的水头为0.2MPa，能够满足三层以下水压的要求，但是不能满足整个建筑内部用水要求，所以需要进行二次加压。
考虑到建筑整体的结构以及布置管道的方便和节能的要求，故决定分四个区给水：一层以下直接为市政给水，二层～四层商业为低区，五层～十五层为中区，十六层～二十七层为高区。
Ⅰ区（地下二层至一层）是由室外市政给水管网直接提供水源，所以给水管网的方式为上行下给的方式。
Ⅱ区（二层至四层）、Ⅲ区（五层至十五层）、Ⅳ区（十六层至二十七层）由变频调速泵供水，给水管网采用上行下给式。
变频泵不能从市政管网中直接抽水，故应在泵前加设生活给水水池。
根据规范，生活给水水池的容积的计算为：最高日用水量的20%~25%乘以比例系数79%。
3. 2 消防系统方案
（1）消火栓系统方案
本建筑市政给水为一路，计算消防水池时应计算室外消火栓的用水量，室内消火栓系统采用分区给水方式，（-2层~13层为低区；13层~27层为高区），系统由地下二层设备房的消防水池加泵和屋顶水箱供水，低区和高区分别设环状供水管网。
把两台消火栓泵设置在地下室（其中一台使用一台备用）。
根据查询《消防给水及消火栓系统技术规范》GB50974-2014，查知消火栓给水系统的用水量：室内外消火栓的用水量分别为40L/s、30L/s，每根竖管最小流量15L/s,其中每支水枪最小流量5L/s，3个小时的火灾延续时间。
高层建筑消火栓系统消防水枪的充实水柱长度应按13m。
（2）自动喷淋灭火系统方案
根据《建筑设计防火规范》GB 50016—2014，该酒店需要设置自动喷水灭火系统。
同时根据建筑性质采用湿式灭火系统。
根据规范的要求，及其建筑为综合楼，所以为中危险Ⅰ级，每个喷头喷水强度是6L/min•m2 ，其中作用面积为160 m2。
系统是由蓄水池—自动喷淋泵。
火灾发生刚开始发生的10分钟是由屋顶消防水箱供水，再由启动自动喷淋泵供水。
该建筑区自动喷淋系统分为五个区（-2--1层、1--5层、5-12层、13-21层、22-27层）均采用玻璃球闭式喷头系统由地下二层设备房的消防水池加泵和屋顶水箱供水。
（3）消防水池以及消防水箱
设置在地下二层设备房的消防水池是由室内消火栓系统与自动喷水灭火系统共用一个。
对于一类建筑的消防水箱的最小消防贮水量的要求是超过36m3。
据《建筑设计防火规范》GB 50016—2014，对于总容量超过500m3 的消防水池，应把消防水池分成两个能单独使用的。
3. 3 排水系统方案
本建筑拟采用生活污、废水分流排放，首层采用的是单独排放污水，由于地下室污水无法自流排出室外，故采用潜污泵抽升排出。
生活中产生的污废水经化粪池处理后，直接排入市政管网。
据《建筑给水排水设计规范》GB 50015—2003 4.6.2.2，本设计中五层以上的卫生间的污水排水立管旁需要设立专用通气管立管，之间以结合通气管相连。
五层以下的排水立管均设伸顶通气管。
（1）室内排水系统
该建筑的一到四层为商业，四到二十七层为办公楼，为减少上层排水对下层造成的冲击，采取首层和五层单独排放。
五层以上卫生间的立管需要设置专用通气立管。
（2）雨水排水系统
拟定采用普通的外排水系统。
①把每根立管的汇水面积计算出来；
②把每根立管的泄水量求出来；
③确定立管管径需要按堰流式雨水系统查规范；
查取相应的资料可以得到雨水设计重现期P。
雨水的排出是根据外排的系统的方法，雨水降落到屋面然后沿着檐沟排出。
（3）通气系统
对于排水系统，需要设置通气管，以此来保存存水弯能够水封。
除此之外，有利于使排水管道通畅和形成比较好的水流条件。
参考文献
[1]中华人民共和国国家标准，《建筑设计防火规范》GB50016—2014.
[2]中华人民共和国国家标准，《自动喷水灭火系统设计规范》GB50084－2007.
[3]中华人民共和国国家标准，《建筑灭火器配置设计规范》GB50140－2005.
[4]中华人民共和国国家标准，《建筑给水排水及采暖工程施工质量验收规范》GB50242－2002.
[5]中华人民共和国国家标准，《建筑给水排水设计规范》GB50015—2003（2009年版）.
6 中华人民共和国国家标准，《自动喷水灭火系统施工及验收规范》GB 50261—2005.
[7]钱维生编著，《高层建筑给水排水工程》，上海：同济大学出版社，1989.
[8]陈方肃主编，《高层建筑给水排水设计手册》，湖南：湖南科学技术出版社，1998.。
