变量轴向柱塞泵结构与工作原理96页PPT

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

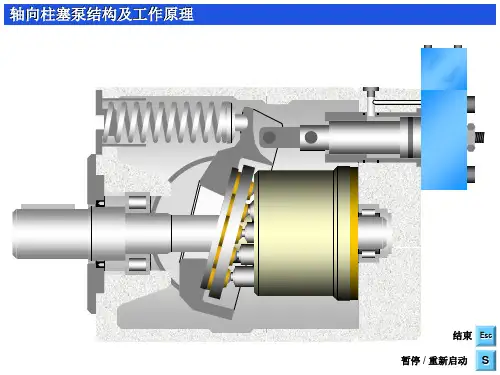

柱塞泵的工作原理及示意图柱塞泵的维护斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。

缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。

配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。

缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。

实际上，由于油液的污染，往往使配油盘与缸体之间产生轻微磨损。

特别是高压时，即使轻微的磨损也可以使液压反推力Ff增大，从而破坏F常见故障处理1．液压泵输出流量不足或不输出油液(1)吸入量不足。

原因是吸油管路上的阻力过大或补油量不足。

如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。

(2)泄漏量过大。

原因是泵的间隙过大，密封不良造成。

如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。

可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。

(3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。

2．中位时排油量不为零变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。

但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。

其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。

泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。

3．输出流量波动输出流量波动与很多因素有关。

对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。

由于放大器能量不足或零件损坏、含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。

流量不稳定又往往伴随着压力波动。

这类故障一般要拆开液压泵，更换受损零部件，加大阻尼，提高弹簧刚度和控制压力等。
