详解RTO蓄热式焚烧炉的原理及应用(废气处理)

RTO废气处理系统设备技术说明书一、概述RTO（Regenerative Thermal Oxidizer，蓄热式热氧化器）废气处理系统是一种高效的有机废气处理设备，它通过燃烧有机废气，将其转化为无害的二氧化碳和水，从而达到环保排放标准。

RTO 废气处理系统具有处理效率高、能耗低、运行稳定等优点，广泛应用于化工、涂装、印刷、电子等行业。

二、工作原理RTO 废气处理系统的工作原理基于热交换和氧化反应。

废气首先进入陶瓷蓄热体，被预热到接近燃烧温度，然后进入燃烧室进行高温氧化反应。

燃烧后的高温气体经过另一个陶瓷蓄热体，将热量传递给蓄热体，自身温度降低后排入大气。

通过这种方式，RTO 系统能够最大限度地回收热量，降低能耗。

三、设备组成1、废气进气系统包括进气管道、过滤器、风机等，用于将废气引入处理系统，并去除其中的颗粒物和杂质。

2、陶瓷蓄热体由高孔隙率的陶瓷材料制成，具有良好的蓄热性能，能够快速吸收和释放热量。

3、燃烧室配备燃烧器，提供高温环境，使有机废气在其中充分氧化。

4、切换阀用于控制废气在不同蓄热体之间的流动，实现交替吸热和放热。

5、排气系统包括排气管道、烟囱等，将处理后的达标气体排放到大气中。

四、技术特点1、高效处理能够处理高浓度、大风量的有机废气，处理效率通常在 95%以上。

2、节能显著通过蓄热体的热回收，大大降低了系统的能耗，相比传统燃烧技术可节能 30%以上。

3、运行稳定采用先进的控制系统和可靠的部件，设备运行稳定，维护成本低。

4、适用范围广适用于多种有机废气，如苯、甲苯、二甲苯、乙酸乙酯等。

五、技术参数1、处理风量：根据实际需求设计，通常在几千到几十万立方米每小时。

2、处理效率：≥95%3、燃烧温度：一般在 760℃以上4、陶瓷蓄热体体积：根据处理风量和温度要求确定5、设备压降：通常在 1500 2500 Pa 之间六、安装与调试1、安装要求（1）设备应安装在平整、坚固的基础上，确保运行稳定。

rto蓄热式焚烧炉工作原理RTO(Regenerative Thermal Oxidizer，蓄热式焚烧炉)是一种在工业过程中用于处理有机废气的设备。

它具有高效能、低能耗和环保的特点。

工作原理是通过废气的氧化燃烧来使废气中的有害物质得到彻底分解和减少。

RTO主要由两个或多个热交换器组成，每个热交换器包含了一定数量的蓄热体，通常是陶瓷块。

蓄热体具有良好的热传导能力和热稳定性，能够在高温下储存和释放热能。

下面是RTO的工作原理：1.启动阶段：当废气从工业过程中产生时，它首先被引导到炉体中的第一个热交换器。

在该热交换器中，废气通过与陶瓷蓄热体的接触，将废气中的热能传递给陶瓷块，并在过程中被冷却。

2.过渡阶段：当陶瓷块逐渐加热至一定温度时，系统会自动进行切换。

此时，废气的进入口关闭，而新鲜空气的进入口打开。

新鲜空气通过热交换器，在陶瓷块中储存的热能的作用下，被加热并预热到接近废气温度的水平。

3.燃烧阶段：当新鲜空气被预热后，系统将打开燃烧器并将预热的空气引导至炉体中的第二个热交换器。

在该热交换器中，燃烧器将空气与废气混合，并引发燃烧反应。

废气中的有机物质在高温条件下进行氧化燃烧，以产生水蒸气和二氧化碳。

4.冷却阶段：经过燃烧的废气通过第一个热交换器，并在陶瓷块中释放其余的热能。

同时，冷却的新鲜空气从第二个热交换器中流出，将热能传递给陶瓷块，以储存热能以供后续使用。

以上是RTO的一个循环。

RTO通过交替利用废气中的热能和新鲜空气之间的热交换，实现了高效率的热能利用，从而降低了能耗并节省了运行成本。

RTO同样也能有效地处理低浓度的有机废气，并通过废气处理的过程中产生的副产物进行排放控制，实现了环境友好。

此外，RTO还可以通过自动控制系统来监测和调节设备的运行状态，提高了设备的稳定性和安全性。

总而言之，RTO蓄热式焚烧炉通过利用陶瓷块的热储存和释放特性，实现了高效能、低能耗和环保的有机废气处理。

其工作原理有助于减少有机废气的排放量，改善环境质量，并提高工业过程的能源利用效率。

rto废气处理设备工作原理1. 废气处理设备的背景知识嘿，朋友们，今天咱们聊聊废气处理设备，尤其是RTO（蓄热式氧化设备）。

你一定想知道，RTO到底是个啥玩意儿，怎么把那些让人咳嗽的废气变得干净。

别急，我给你慢慢说清楚。

你要是觉得这些东西太复杂，放心，我会用最简单的话，让你听了明白，保证不会让你觉得像在读物理课本。

首先，废气处理设备，顾名思义，就是用来处理那些排放出来的废气的。

说白了，就是把那些脏东西给处理掉，免得它们跑到空气里害人。

就像我们家里的油烟机，虽然是小小的，但可帮我们把油烟排出去，不让厨房变成油烟笼。

RTO就像是工业界的超级油烟机，功能可强大了，它专门对付那些难缠的有机废气。

2. RTO的工作原理2.1 基本工作流程RTO的工作原理其实挺有趣的。

首先，这个设备里有个非常重要的部件，叫做蓄热床。

听名字可能有点儿复杂，但其实它就是个装热量的“大肚子”。

废气经过RTO的时候，它会先经过这个蓄热床，嘿，热量被吸收得很干净。

然后，废气再流过一个燃烧室，在那里，它会被加热到很高的温度。

说白了，就是废气在RTO里被“加热治疗”了一下。

就像是你感冒了，得去医院打针，废气也是要经历这个“打针”的过程。

温度高的时候，废气中的那些有害物质会发生化学反应，变成无害的物质。

这样，我们就能把废气处理得非常干净，送到外面的时候，已经看不出它曾经是多么脏了。

2.2 运行的“节能小窍门”不过，RTO的聪明之处还不止这些。

它还有个节能的小窍门——蓄热功能。

听着是不是有点儿高大上？其实就是把废气处理过程中产生的热量储存起来，然后用来加热新的废气。

这样一来，就能省下不少能源，真是环保节能的好帮手。

你可能会问，这样的设备是不是维护起来很麻烦？其实不然，RTO的设计就是为了减少维护。

它的“胃口”也不大，不需要频繁的清理和保养。

就像家里的油烟机，我们定期清洗一下就行，不会每天都去折腾它。

3. RTO的优点与应用3.1 环保高效的优点说到RTO的优点，那可是数不胜数。

废气处理装置蓄热式废气焚烧炉技术（RTO）介绍一、国内外废气处理技术分析挥发性有机废气(VOCs)是指沸点在50～260℃、室温下饱和蒸气压超过133.3 Pa 的易挥发性有机化合物，其主要成分为烃类、硫化物、氨等。

有机废气是有害人体健康的污染物质，它与大气中的NO2反应生成O3，可形成光化学烟雾，并伴随着异味、恶臭散发到空气中，对人的眼、鼻和呼吸道有刺激作用，对心、肺、肝等内脏及神经系统产生有害影响，有些则是影响人体某些器官和机体的变态反应源，甚至造成急性和慢性中毒，可致癌、致突变，同时可导致农作物减产。

因此，VOCs处理越来越受到各国的重视，许多发达国家都颁布了相应的法令以限制 VOCs的排放，已成为大气污染控制中的一个热点。

据不完全统计，全国各行业产生有机废气的企业80％的没有废气处理设备，废气直接排放；10％的企业拥有热力焚烧炉，其余10％的企业拥有其它形式的废气处理设备。

在拥有废气处理设备的企业中，又有半数以上因为运行费用过高而不经常使用。

目前国内外对治理挥发性有机废气开展了大量的研究和应用，下面将对这些处理技术加以介绍。

1、吸附处理技术吸附法是利用多孔性固体吸附剂处理流体混合物，使其中所含的一种或数种组分浓缩于固体表面上，以达到分离的目的。

吸附法在VOCs的处理过程中应用极为广泛，主要用于低浓度高通过量有机废气(如含碳氢化合物废气)的净化。

该方法去除率高，无二次污染，净化效率高，操作方便，且能实现自动控制；不足之处是由于吸附容量受限，不适于处理高浓度有机气体，当废气中有胶粒物质或其它杂质时，吸附剂易失效，同时吸附剂需要再生。

2、催化燃烧处理技术催化燃烧技术(AOGC)是指在较低温度下，在催化剂的作用下使废气中的可燃组分彻底氧化分解，从而使气体得到净化处理的一种废气处理方法。

该法适用于处理可燃或在高温下可分解的有机气体。

催化燃烧主要具有以下优点：①为无火焰燃烧，安全性好；②对可燃组分浓度和热值限制较小；③起燃温度低，大部分有机物和CO在200～400℃即可完成反应，故辅助燃料消耗少，而且大量地减少了NOx的产生；④可用来消除恶臭。

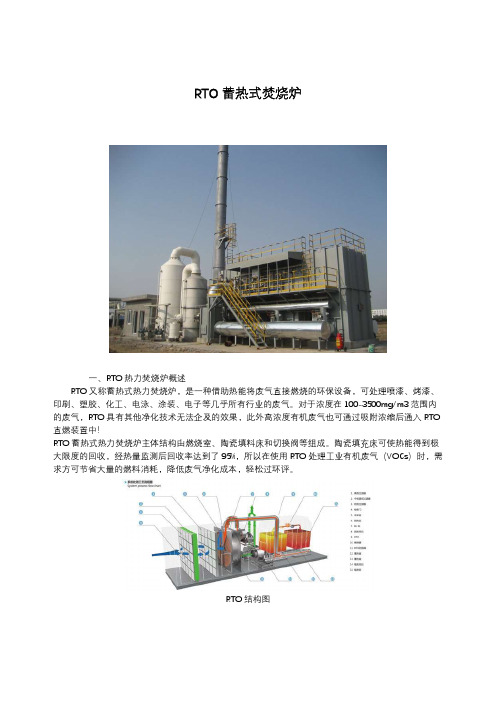

RTO蓄热式焚烧炉一、RTO热力焚烧炉概述RTO又称蓄热式热力焚烧炉，是一种借助热能将废气直接燃烧的环保设备，可处理喷漆、烤漆、印刷、塑胶、化工、电泳、涂装、电子等几乎所有行业的废气。

对于浓度在100-3500mg/m3范围内的废气，RTO具有其他净化技术无法企及的效果，此外高浓度有机废气也可通过吸附浓缩后通入RTO 直燃装置中！RTO蓄热式热力焚烧炉主体结构由燃烧室、陶瓷填料床和切换阀等组成。

陶瓷填充床可使热能得到极大限度的回收，经热量监测后回收率达到了95%，所以在使用RTO处理工业有机废气（VOCs）时，需求方可节省大量的燃料消耗，降低废气净化成本，轻松过环评。

RTO结构图二、RTO焚烧炉工作原理RTO将有机废气加热到760℃以上，有机废气会发生热氧化反应生成无毒的CO2和H2O，从而达到净化废气的效果。

RTO在工作的过程中全程回收热量，热能回收率达到了95%以上，实现了废气净化和环保节能的双重目的，是处理中高浓度挥发性有机废气的极佳选择。

RTO蓄热式热力焚烧炉工作原理：对有机废气进行预处理操作后，将其通入炉体内，加热至一定温度（通常为730-780℃），使废气中的有机成分发生氧化还原反应，生成小分子无机物（如CO2、H2O），经风机、烟囱排入大气。

氧化产生的高温气体流经陶瓷蓄热体，使陶瓷体升温开始“蓄热”，用于处理后续进入的有机废气，从而节省了大量的燃料。

RTO系统中设置了多个蓄热室，以保证每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。

蓄热室“放热”后应引入洁净空气对室内进行清扫，待清扫完成后方可进入“蓄热”程序，否则残留的废气分子随烟囱排入大气中，从而降低了处理效率。

RTO主体结构图三、RTO热力燃烧技术特点将有机废气流经蓄热陶瓷体，经加热后，温度迅速提升，在炉膛内温度可达到800℃，有机废气中的VOCs在此高温下直接分解成二氧化碳和水蒸气，形成无毒、无味的高温烟气。

混合气体流经温度稍低的蓄热陶瓷，大量热能即从烟气中转移至蓄热体，用来加热下一次循环的有机废气，高温烟气的自身温度大幅度下降，再经过热回收系统和其他介质发生热交换，烟气温度进一步降低，最后排至室外大气。

您对rto蓄热式焚烧炉了解吗？RTO (Regenerative Thermal Oxidizer，简称RTO)，rto蓄热式焚烧炉，是一种高效工业有机废气处理设备。

其原理是在高温下将可燃废气氧化成对应的氧化物和水，从而净化废气，并回收废气分解时所释放出来的热量，废气分解效率达到99%以上，热回收效率达到95%以上。

RTO主体结构由燃烧室、陶瓷填料床和切换阀等组成。

根据客户实际需求，可以选择不同的热能回收方式和切换阀方式。

下面就给大家具体介绍一下。

一、rto蓄热式焚烧炉应用范围石油及化工(如塑料、橡胶、合成纤维、有机化工)；油漆生产及喷漆;印刷(包括印铁、印纸、印塑料)；电子元件及电线;农药及染料;医药;显像管、胶片、磁带等。

二、rto蓄热式焚烧炉工作原理蓄热式焚烧炉采用热氧化法处理中低浓度的有机废气，用陶瓷蓄热床换热器回收热量。

其由陶瓷蓄热床、自动控制阀、燃烧室和控制系统等组成。

其主要工作原理是：蓄热床底部的自动控制阀分别与进气总管和排气总管相连，蓄热床通过换向阀交替换向，将由燃烧室出来的高温气体热量蓄留，并预热进入蓄热床的有机废气;采用陶瓷蓄热材料吸收、释放热量；预热到一定温度( ≥760℃)的有机废气在燃烧室发生氧化反应，生成二氧化碳和水，得到净化。

三、rto蓄热式焚烧炉适用于下列有机废气的治理1、环保设备适用有机废气种类：烷烃、烯烃、醇类、酮类、醚类、酯类、芳烃、苯类等碳氢化合物有机废气；2、有机物低浓度(同时满足低于25%LFL)、大风量；3、废气中含有多种有机成分、或有机成分经常发生变化；4、含有容易使催化剂中毒或活性衰退成分的废气。

四、rto蓄热式焚烧炉工艺特点1、操作费用低，超低燃料费；2、有机废气浓度在450PPM 以上时，RTO 装置不需添加辅助燃料；3、焚烧炉设备净化率高；4、两床式RTO净化率在98%以上，三床床式RTO 净化率在99% 以上；5、不产生NOX 等二次污染；6、全自动控制、操作简单；7、安全性高，使用寿命长，维护保养易；8、运行费用低、性价比合理。

rto废气处理原理
RTO（Regenerative Thermal Oxidizer）废气处理设备是一种高效的大气污染治理设备。

它通过高温燃烧将废气中的有害物质转化为二氧化碳和水，从而实现净化废气的目的。

下面就来详细了解一下RTO 废气处理原理。

RTO废气处理设备由主炉体、燃气系统、换热系统和电控系统等组成。

主炉体是燃烧室，分为热风室和反应室两个部分。

热风室收集热风，减少能量损失，反应室则调节废气温度和氧含量，控制废气的燃烧。

烟气通过废气进入燃烧室，燃烧时需要提供热能，RTO使用的是燃气系统，将可燃气体混合后燃烧，产生大量热能，通过换热器向废气燃烧室内传递，使废气的温度逐渐升高，有机物不断被分解，直至完全燃烧。

同时，为了保证废气中的污染物完全氧化，还需要控制燃烧器的氧气供应速率，确保废气燃烧室内的氧气含量达到最佳的燃烧条件，从而实现废气中有机物的完全燃烧。

废气经过净化后，排放出来的废气只有二氧化碳、水和少量氮氧化物，成分安全不污染环境。

RTO废气处理设备的优点是处理效率高，废气处理后排放出的废气成分安全不污染环境；同时设备运行稳定、寿命长、维护成本低、操作简便，适用于各种废气处理，并且占用空间小，对工厂影响小。

但缺点也很明显，设备费用较高，不适用于处理废气浓度较低的废气。

总之，RTO废气处理设备是一种高效、稳定、可靠的处理废气的设备，拥有很多优点，工厂在必要的时候可以采用该设备进行废气处理，以达到减少空气污染、保护环境的目的。

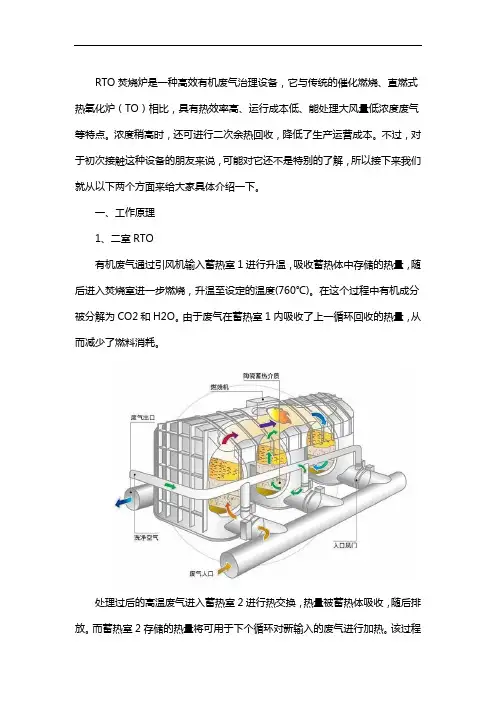

RTO焚烧炉是一种高效有机废气治理设备，它与传统的催化燃烧、直燃式热氧化炉（TO）相比，具有热效率高、运行成本低、能处理大风量低浓度废气等特点。

浓度稍高时，还可进行二次余热回收，降低了生产运营成本。

不过，对于初次接触这种设备的朋友来说，可能对它还不是特别的了解，所以接下来我们就从以下两个方面来给大家具体介绍一下。

一、工作原理1、二室RTO有机废气通过引风机输入蓄热室1进行升温，吸收蓄热体中存储的热量，随后进入焚烧室进一步燃烧，升温至设定的温度(760℃)。

在这个过程中有机成分被分解为CO2和H2O。

由于废气在蓄热室1内吸收了上一循环回收的热量，从而减少了燃料消耗。

处理过后的高温废气进入蓄热室2进行热交换，热量被蓄热体吸收，随后排放。

而蓄热室2存储的热量将可用于下个循环对新输入的废气进行加热。

该过程完成后系统自动切换进气和出气阀门改变废气流向，使有机废气经由蓄热室2进入，焚烧处理后由蓄热室1热交换后排放，如此交替切换持续运行。

2、三室RTO有机废气通过引风机进入蓄热室1吸热，升温后进入焚烧室中进一步加热，使有机废气持续升温直至有机成分分解成CO2和H2O。

由于废气在升温过程中利用了蓄热体回收的热量，所以燃料消耗较少。

废气经处理后离开燃烧室，进入蓄热室2释放热量后排放，而蓄热室2的蓄热体吸热后用于下个循环加热新输入的低温废气。

与此同时，引入部分净化后的气体对蓄热室3进行吹扫以备进行下一轮热交换。

该过程全部完成后切换进气和出气阀门，气体由蓄热室2进入，蓄热室3排出，蓄热室1进行吹扫;再接下来的循环则切换为由蓄热室3进入，蓄热室1排出，蓄热室2进行吹扫，如此交替切换持续运行。

此外，为了提高热能利用率还可在RTO焚烧炉后设置换热器加强余热利用。

二、应用范围1、RCO设备可直接应用于中高浓度(100mg/m3-10000 mg/m3)的有机废气净化。

2、浓度较低，风量较大的涂装、制药行业有机废气。

3、含苯系物、酚类、醛类、酮类、醚类、酯类等有机成分的石油、化工(如塑料、橡胶、合成纤维、有机化工)、塑料、橡胶、制药、印刷(包括印铁、印纸、印塑料)、农药、制鞋、电力电缆生产行业等。

rto焚烧炉原理一、RTO焚烧炉的概述RTO焚烧炉是一种用于处理有机废气的设备，广泛应用于化工、制药、印刷、涂装等工业领域。

其主要作用是将废气中的有机物质氧化成二氧化碳和水，从而实现废气的净化和排放。

二、RTO焚烧炉的工作原理1. 热交换RTO焚烧炉首先通过热交换器进行热量的回收利用。

废气经过预热炉加热，同时热交换器中的热媒介（通常是热油或热水）被加热。

废气中的热量被传递给热媒介，使其温度升高。

2. 燃烧经过热交换后的废气进入燃烧室，在高温条件下与燃料（通常是天然气或液化石油气）一起燃烧。

在燃烧室中，废气中的有机物质被氧化成二氧化碳和水。

3. 热再生经过燃烧后的废气进入再生室，在再生室中与另一条废气流交替接触。

再生室中的废气流经过热交换器，释放出其余的热量。

同时，另一条废气流经过热交换器，吸收热量并进行预热。

4. 清洁排放经过再生后的废气在再生室中冷却，然后经过排放管道排放到大气中。

由于经过了燃烧和再生的处理，废气中的有机物质已经被彻底氧化，达到了环保要求，不会对环境造成污染。

三、RTO焚烧炉的特点1. 高效能RTO焚烧炉通过热交换和热再生的方式，实现了热量的回收利用，能够大幅度降低能耗。

同时，燃烧室和再生室的设计使得废气能够得到充分的接触和混合，提高了氧化效率。

2. 稳定性RTO焚烧炉采用了自动控制系统，能够根据废气流量和浓度的变化自动调整燃烧温度和热交换过程，保证了系统的稳定运行。

3. 灵活性RTO焚烧炉适用于处理多种不同性质的废气，可以通过调整氧化温度和停留时间等参数来适应不同的工况要求。

4. 可靠性RTO焚烧炉采用了先进的材料和工艺，具有良好的耐高温性能和抗腐蚀性能，能够长时间稳定运行。

四、RTO焚烧炉的应用领域RTO焚烧炉广泛应用于化工、制药、印刷、涂装等工业领域，用于处理有机废气。

例如，在化工生产过程中产生的有机废气，通过RTO焚烧炉进行处理，可以达到环保排放标准，保护环境。

总结：RTO焚烧炉是一种高效、稳定、灵活和可靠的废气处理设备，通过热交换、燃烧和热再生等过程，将有机废气中的有害物质氧化成无害物质，并回收利用热能。

RTO炉的操作原理【RTO炉的操作原理】1. 简介RTO炉（Regenerative Thermal Oxidizer）是一种常用的废气处理设备，主要用于高效净化含有挥发性有机物（VOCs）的废气。

RTO炉通过在高温条件下将有机废气氧化分解为二氧化碳和水，从而达到净化废气的目的。

本文将深入探讨RTO炉的操作原理，让我们一起来了解。

2. 热量回收与循环RTO炉的独特之处在于其热量回收与循环系统。

炉内有两个独立的反应床（A床和B床），它们在一定时间间隔内交替运行。

在A床中，废气进入炉体，并与预热的陶瓷填料接触，其中的有机物被氧化分解。

经过一段时间后，炉体中积累的热量开始传递给B床，同时进入A床的氧化反应逐渐降低。

炉体中的温度会从高温逐渐降低到更低的温度范围。

3. 导向阀和风机RTO炉操作过程中，导向阀和风机起着重要作用。

导向阀用于控制废气的进入和出口流向，并确保每个反应床的正常工作。

风机则负责将废气推动进入炉体，并通过翻转导向阀将废气引导到另一床。

这种循环使得炉体能持续工作并交替完成废气净化任务。

4. 温度控制和自燃现象RTO炉操作的关键是温度控制。

炉腔内的温度必须保持在一定范围内，以确保废气中的有机物能够有效氧化，但又避免陶瓷填料过热引发自燃现象。

为了实现温度控制，炉体内设有燃烧器和热交换装置。

燃烧器负责提供所需的热量，而热交换装置则将回收的热量传递给B床和A床。

这种热量循环和回收机制不仅降低了能耗，还减少了运营成本。

5. 扩散和氧化反应在RTO炉中，扩散和氧化反应是实现废气净化的核心机制。

当有机废气通过陶瓷填料时，有机物的分子与填料表面的氧气分子相互扩散。

在高温条件下，有机物分子被氧分子氧化，产生二氧化碳和水蒸气。

此过程中的热量释放进一步升高了炉体内的温度，从而促进了反应的进行。

6. 预热和露点控制为了提高RTO炉的能效，废气需要在进入炉体之前进行预热。

预热过程中，废气通过热交换装置与经过加热的废气接触，从而实现能量的转移和回收。
