发电机密封油系统工作原理(精选)

发电机组密封油系统工作原理图解及发电机进油分析一、密封油系统的功能和特点1、向密封瓦提供二个独立循环的密封油源2、保证密封油压力高于发电机内气体压力某一个规定值，并确保密封瓦内氢侧与空侧油压相等，其压差限定在允许变动的范围之内。

3、通过热交换器冷却密封油，从而带走因密封瓦与轴之间的摩擦损耗而产生的热量，确保瓦温与油温控制在要求的范围之内。

4、通过滤油器，去除油中杂物，保证密封油的清洁度。

5、通过发电机消泡箱和氢侧回油控制箱，释放掉溶于密封油中的饱和氢气。

6、空侧油路备有多路备用油源，以确保发电机安全、连续运行。

7、利用压差开关、压力开关及压差变送器等，自动监测密封油系统的运行。

8、空、氢侧各装有一套加热器，以保证密封油的运行油温始终保持于所要求的范围之中。

9、密封油系统大部分部件集中安装于一块底板中，便于运行巡检和维修。

二、密封油系统工作原理图三、空侧密封油路由交流电动机驱动的空侧密封油泵，从空侧油箱取得油源，它把一部分油升压后经冷油器、滤油器注入密封瓦的空侧，另一部分油则经过压差阀流回到空侧油泵的入口。

通过压差调节阀的调节，使密封瓦处的空侧密封油压始终保持在高出发电机机内气体压力0.084MPa的水平上。

空侧直流密封油泵使油以相同方式循环。

四、氢侧密封油油路氢侧密封油泵从氢侧回油控制箱取得油源。

它把一部分油升压后经冷油器、滤油器、平衡阀注入密封瓦的氢侧。

油泵装有旁路管道，通过节流阀对氢侧油压进行粗调。

氢侧油压则通过平衡阀进行细调，并使之自动跟踪空侧油压，以达到基本相同的水平。

氢侧直流密封油泵以相同的方式循环。

五、消泡箱简介从氢侧密封瓦出来的油先流入到消泡箱中，在那里气体得以从油中扩容逸出。

消泡箱装于发电机下半端盖中，通过直管溢流装置使箱中的油位不至于过高。

消泡箱汽励端各装有一个，在它们之间的连接管道上装有一U形管，以防止汽、励两端风扇压差不一致，使油烟在发电机内循环流动。

在消泡箱内侧各装有一个浮子式油位高报警开关，监视消泡箱油位，防止发电机进油六、差压阀图本密封油系统的差压阀有二只。

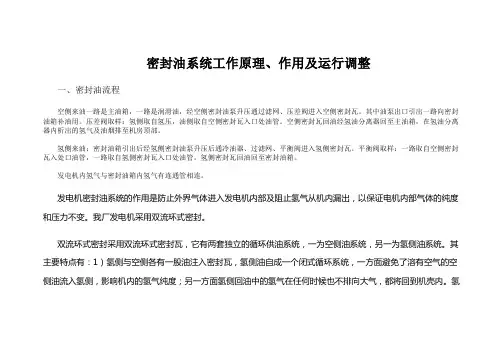

密封油系统工作原理、作用及运行调整一、密封油流程空侧来油一路就是主油箱，一路就是润滑油，经空侧密封油泵升压通过滤网、压差阀进入空侧密封瓦。

其中油泵出口引出一路向密封油箱补油用.压差阀取样：氢侧取自氢压，油侧取自空侧密封瓦入口处油管.空侧密封瓦回油经氢油分离器回至主油箱,在氢油分离器内析出得氢气及油烟排至机房顶部。

氢侧来油：密封油箱引出后经氢侧密封油泵升压后通冷油器、过滤网、平衡阀进入氢侧密封瓦.平衡阀取样:一路取自空侧密封瓦入处口油管，一路取自氢侧密封瓦入口处油管.氢侧密封瓦回油回至密封油箱。

发电机内氢气与密封油箱内氢气有连通管相连。

发电机密封油系统得作用就是防止外界气体进入发电机内部及阻止氢气从机内漏出，以保证电机内部气体得纯度与压力不变.我厂发电机采用双流环式密封.双流环式密封采用双流环式密封瓦,它有两套独立得循环供油系统，一为空侧油系统，另一为氢侧油系统.其主要特点有：１）氢侧与空侧各有一股油注入密封瓦,氢侧油自成一个闭式循环系统,一方面避免了溶有空气得空侧油流入氢侧，影响机内得氢气纯度；另一方面氢侧回油中得氢气在任何时候也不排向大气，都将回到机壳内。

氢侧油流中溶有得氢气如达到饱与后就不再继续溶入，氢气也就不致被油无**地带走。

因此即使在高氢压下，也不会出现耗氢过多得问题;2）在氢侧进油管上加装油压自动平衡阀，调节氢侧与空侧之间得油压，使之保持恒定与压差在规定范围之内(氢侧与空侧密封油差压≤±1、５KP ａ）,从而使两个回路之间得油量交换达到最小,大大减少空气对氢气得污染及降低耗氢量；3）双流环式密封瓦中任一股油因故暂时断油时,另一股油仍可维持向密封瓦供油，从而提高了运行得可靠性。

主要部件得作用及动作原理：1、氢侧密封油箱得作用：（1）封住氢气，使氢系统与油系统隔离。

这样既可以防止氢气跑入油系统，保证机内氢气压力又可以避免氢气与空气混合，带来爆炸危险;(2）对密封瓦得氢侧回油起到沉淀与分离作用。

发电机密封油系统为防止发电机内氢气外漏，发电机设置了双流环式密封瓦，实现转轴与端盖之间的密封。

本系统为集装式，与发电机的双流环式密封装置相对应。

从图中我们不难看出，1、3是由浮子控制的自动排油阀、补油阀；2、4是强制开启自动排油阀、补油阀的顶针，它们是在自动排油阀、补油阀失去控制，需强制开启自动排油阀、补油阀对密封油箱进行强制的排油、补油时，旋转手轮将自动排油阀、补油阀顶起，在正常运行中2、4这两个手轮应是在旋出退出位置；5、6手轮控制的螺杆是用来在自动补油阀、排油阀故障时，强制关闭自动补油阀、排油阀的，在正常运行中5、6手轮也是在退出位置。

２、差压阀主差压阀安装于空侧主回路的旁路上，其作用是保证空侧油压与机内氢压的差值在允许范围内，能自动调整油氢压差为0.085Mpa，当压差小时可以调整弹簧压紧，增加压差。

当差压大时，反向调整。

备用差压阀保证油氢压差0.056Mpa时可靠运行，调整方法同上。

主差压阀结构示意图备差结构示意图3、压力平衡阀压力平衡阀安装在氢侧系统主管路上，其作用是保证空氢侧油压在允许范围内，能自动调整空氢侧油差压小于490Pa。

阀体内有一压缩弹簧，补偿阀芯压力平衡，通过调整弹簧可以调整压力平衡，调整精度可达50mm水柱。

4、空侧油箱该油箱具有氢分离作用，顶部装有排烟风机二台，可将空侧回油中的油烟和氢气排放至厂房外。

5、油过滤器空、氢侧油路分别装有刮板式自清洗过滤器各一台，该过滤器承受压力大，滤油精度高，运行安全可靠。

当滤芯脏时，可以转动手轮180℃，滤芯上的赃物即被刮掉，然后手动打开排污门将赃物排掉。

三、系统工作方式本密封油系统由氢侧和空侧两个各自独立又互相联系的油路组成，它们同时向双流环式密封瓦供油，以下分别叙述两个独立的油路系统。

１、空侧油系统空侧密封油正常工作油源由空侧交流油泵提供。

空侧交流油泵出口压力为0.2～0.5Mpa，空侧密封瓦供油采用主差压阀调节油氢压差。

差压阀根据机内氢气压力自动调节空侧密封油压，保证密封瓦的正常工作（油氢差压为0.085Mpa）。

发电机组密封油系统工作原理图解及发电机进油分析一、密封油系统的功能和特点1、向密封瓦提供二个独立循环的密封油源2、2、保证密封油压力高于发电机内气体压力某一个规定值，并确保密封瓦内氢侧与空侧油压相等，其压差限定在允许变动的范围之内。

3、3、通过热交换器冷却密封油，从而带走因密封瓦与轴之间的摩擦损耗而产生的热量，确保瓦温与油温控制在要求的范围之内。

4、4、通过滤油器，去除油中杂物，保证密封油的清洁度。

5、5、通过发电机消泡箱和氢侧回油控制箱，释放掉溶于密封油中的饱和氢气。

6、6、空侧油路备有多路备用油源，以确保发电机安全、连续运行。

7、7、利用压差开关、压力开关及压差变送器等，自动监测密封油系统的运行。

8、8、空、氢侧各装有一套加热器，以保证密封油的运行油温始终保持于所要求的范围之中。

9、9、密封油系统大部分部件集中安装于一块底板中，便于运行巡检和维修。

二、密封油系统工作原理图?三、空侧密封油路由交流电动机驱动的空侧密封油泵，从空侧油箱取得油源，它把一部分油升压后经冷油器、滤油器注入密封瓦的空侧，另一部分油则经过压差阀流回到空侧油泵的入口。

通过压差调节阀的调节，使密封瓦处的空侧密封油压始终保持在高出发电机机内气体压力0.084MPa的水平上。

空侧直流密封油泵使油以相同方式循环。

四、氢侧密封油油路氢侧密封油泵从氢侧回油控制箱取得油源。

它把一部分油升压后经冷油器、滤油器、平衡阀注入密封瓦的氢侧。

油泵装有旁路管道，通过节流阀对氢侧油压进行粗调。

氢侧油压则通过平衡阀进行细调，并使之自动跟踪空侧油压，以达到基本相同的水平。

氢侧直流密封油泵以相同的方式循环。

五、消泡箱简介从氢侧密封瓦出来的油先流入到消泡箱中，在那里气体得以从油中扩容逸出。

消泡箱装于发电机下半端盖中，通过直管溢流装置使箱中的油位不至于过高。

消泡箱汽励端各装有一个，在它们之间的连接管道上装有一U形管，以防止汽、励两端风扇压差不一致，使油烟在发电机内循环流动。

发电机密封油系统常见故障及处理摘要：发电机密封油防止外界空气进入发电机及阻止发电机内氢气漏出。

这样可以保证正常运行中，发电机内氢气具有一定的纯度和压力；同时在气体置换过程中，发电机内不易形成易爆的氢气、空气混合物；本文对生产中发电机密封油系统及与其有关的一些常见故障进行分析并提出处理办法。

关键词：密封油；差压阀；平衡阀一、密封油系统的组成及工作原理：密封油系统的组成：密封油系统主要有密封瓦、空侧和氢侧交直流密封油泵、氢侧回油箱、1个差压阀、1个备用差压阀、2个平衡阀、油滤网、冷油器、空侧回油箱、阀门等组成。

整个发电机是1个密封的腔室，在前后轴端各设了1个双油环密封瓦，密封瓦与发电机轴颈有约0.20mm的径向间隙，利用密封瓦的2个环形油腔，充入高于氢气压力约0.085MPa的密封油，以阻止氢气外溢。

发电机内氢气压力在行中有一定变化，因此，要求跟踪密封压力的变化情况，始终保持密封油压略高于发电机内氢气压力，以防止氢气外溢。

跟踪发电机内氢气压力并自动调节密封油压的装置叫做差压阀和平衡阀。

如下图1所示工作原理图：图1 密封油系统工作原理工作原理：发电机空侧密封油压以氢压作为调节依据，通过差压调节阀使其比氢压高0.085 MPa，而氢侧密封油压则通过平衡阀跟踪空侧密封油压，两者差压保持在±0.5KPa内。

双流环式密封瓦密封效率高，可有效地防止氢气的外泄及空气的入侵。

而且，当氢侧密封油失去时，仍可起到密封作用。

此时，空侧密封油流到空侧配油槽后，一部分向氢侧配油槽流动，仍可阻止氢气外逸。

但因空氢侧共用一路密封油源，溶入氢侧油中的氢气便可通过空侧油路逸出，而溶入空侧油中的空气也可通过空侧油路进入机内。

因而，为保持必要的氢气压力和纯度，其补氢量将比正常时有所增加。

为保证空侧交流密封油泵故障时，发电机内氢气不外逸，空侧油路设有几路备用油，除前面提到的空侧直流密封油泵外，还从汽轮机润滑油系统引入高、低压备用油，通过备用差压调节阀的节流来控制油压，当空侧密封油压与氢气差压低至0.056 MPa时，该备用差压调节阀开启，并保持0.056MPa的油、氢差压。

1流程及运行方式本系统采用单流环式，密封油系统专用于向发电机密封瓦供油，且使油压高于发电机内氢压(气压)一定数量值。

以防止发电机内氢气沿转轴与密封瓦的间隙向外泄露，同时也防止油压过高而导致发电机内大量进油。

密封油系统中主要包括：正常运行回路、事故运行回路、紧急密封油回路（即第三密封油源）、真空装置、压力调节装置及开关表盘等。

这些回路和装置可以完成密封油系统的自动调节、信号输出和报警功能。

1.1正常运行回路：轴承润滑油管路→真空油箱→主密封油泵（或备用密封油泵）→压差阀→滤油器→发电机密封瓦→机内侧（以下称氢侧）→扩大槽→浮子油箱→→→→→→空侧排油（与发电机轴承润滑油排油混合，下同→→空气抽出槽→轴承润滑油排油→汽机主油箱1.2事故运行回路：轴承润滑油管路→事故密封油泵（直流泵）→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮子油箱→→→空气抽出槽→轴承润滑油排油→→空侧排油→汽机主油箱此运行方式下，由于密封油得不到净化处理，须对氢气纯度加强监视，定时排补氢，尽快回到正常方式。

1.3 轴承润滑油→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮→空侧排油→→子油箱→→→空气抽出槽→轴承润滑油排油→汽机主油箱此运行回路的作用是在主密封油泵和直流油泵都失去作用的情况下，轴承润滑油直接作为密封油源密封发电机内氢气。

此时发电机内的氢气压力必须降到0.05MPA～0.02MPA，机组负荷亦应相应下调。

此运行方式亦适用于机组油系统启动过程中充氢气前。

1.4补充运行方式真空油箱→主密封油泵（或备用密封油泵）→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮子油箱→→真空油箱→空侧排油机组启动准备阶段当发电机内充有氢气，而润滑油系统须应急停运时，可采用，但须保证密封油真空箱高真空，以利于循环畅通。

根据现有资料分析，应可使系统连续运行，同时须监视密封油真空油箱油位，若油位持续下降，仍排氢将密封油系统停运。

发电机密封油系统的原理及异常处理350MW级的火力发电机组的发电机大都采用水-氢-氢的冷却方式，即发电机定子绕组为水冷，发电机转子绕组为氢气内冷，铁芯为氢气外部冷却，氢气冷却效果好，同时氢气又是易燃易爆气体，为保证氢气使用安全需要将氢气密封在发电机内，发电机密封油系统的作用就是将发电机内的氢气与外界隔绝，既不让氢气逸出，保证安全，也不让空气进入发电机内，保证氢气纯度。

密封油系统是在循环运行，动态调整，因此密封油系统的好处在于能保证密封油充满发电机两端的密封间隙，密封效果良好，但是在运行中密封油压力调整不当或密封油中断，则会使发电机内的氢气迅速喷出，造成事故，极有可能导致停机，甚至着火等，不仅造成了经济损失也有可能危及到人身和设备的安全，因此密封油系统的稳定性非常重要。

标签：双流环式密封瓦；差压阀；平衡阀；自动调整1 密封油系统自动调整的原理1.1 发电机密封油系统流程本系统为集装式，分为空侧密封油系统和氢侧密封油系统，与发电机的双流环式轴封（密封瓦）装置相对应。

汽轮发电机密封瓦内有两个环形供油槽，从供油槽出来的油分成两路沿着轴向通过密封瓦内环和轴之间的径向间隙流出，其油压高于发电机内的氢气压力，从而防止氢气从发电机漏出。

在密封瓦内设有两个供油槽，形成独立的氢侧和空侧的密封油系统。

当这两个系统的供油压力平衡时，油流将不在两个供油槽之间的空隙中串动。

密封油系统的氢侧供油将沿着轴朝发电机一侧流动，而密封油系统的空侧供油将沿着轴朝外轴承一侧流动。

由于这两个系统之间的压力平衡，油流在这两条供油槽之间的空间内将保持相对静止。

密封油压通过自动调整来保持稳定，空侧密封油的流量及油箱油位由润滑油系统来保证，氢侧密封油的流量及油箱油位通过空侧密封油系统进行调整。

1.2 发电机密封油系统调节原理发电机空侧密封油的压力由空侧密封油泵提供，空侧密封油泵分为直流油泵和交流油泵，油泵出口压力约为0.8-1.0Mpa左右，空侧密封瓦供油采用旁路差压阀调节氢油压差，压差调节按机内氢气压力自动调节，保证密封瓦的正常工作油压，氢油压差为0.085Mpa，油泵出口压力随机内氢压升高，压力范围为0.25-0.6Mpa。

发电机密封油系统的功能原理、运行中的注意事项文章阐述了发电机密封油系统的功能原理，分析了运行中的常见问题和注意事项。

标签：发电机；密封油；功能原理；运行；注意事项1 概述秦二厂采用的是水-氢-氢冷却的汽轮发电机，即定子绕组为水冷卻，转子绕组为氢气内部冷却，铁芯用氢气冷却。

为了密封发电机内部的氢气采用了双流双环式密封装置。

1.1 功能发电机密封油系统的功能就是向发电机密封装置连续不断了提供密封油来防止发电机转子冷却介质（氢气）的泄漏，并防止大气中的污染物进入氢气中，以保持氢气的纯度。

该系统提供的密封油能满足密封瓦对油压、油量和油温的要求，在额定和最大氢压下能保证发电机带负荷稳定运行。

1.2 双流双环式密封的密封原理双流双环式密封装置装在发电机两端端盖内，双流即在密封瓦的氢气侧和空气侧各设独立的油路，并采用平衡阀使两路油压平衡，严格控制两路油相互串流，从而减小氢气的流失和空气对机内空气的污染。

双环即密封瓦在空侧进油处沿轴向分成两个独立的环，空侧油使两环胀开，并分别推向密封瓦的的两个侧面，从而使密封瓦两侧与密封座侧面靠紧，减小由于密封瓦两侧与密封瓦座间的间隙而造成密封油损失和密封瓦的轴向窜动。

为防止密封瓦环随轴转动，在环上设置有止动健，使它彻向定位于密封瓦座内。

正常运行时，空侧密封油由空侧交流电动密封油泵提供，氢侧密封油由氢侧交流电动密封油泵提供，正常压力调节阀自动控制氢油之间压差，使密封油压比氢压高0.084MPa。

空侧和氢侧的密封油冷却器为一台运行一台备用。

冷却器由常规岛闭式冷却水系统（SRI）提供冷却，通过控制冷却水的流量，使冷却后的发电机密封油进油温度小于52℃。

2 GHE系统运行中的常见问题和注意事项2.1 双流双环密封油系统空、氢侧油压不平衡的简易判别方法双流密封油系统中空侧油压和氢侧油压的平衡是双流密封油系统赖以生存的基础，国内空、氢侧平衡好的双流式发电机，每天因纯度和氢压下降的补氢量可在2立方米，而空、氢侧有较大不平衡时，每天的补氢量可达数十立方米，鉴于当空、氢侧平衡时，空氢侧的油量不交换这一出发点，我们可以用观察氢侧回油控制箱的油位变化情况来判别空氢侧油压的平衡状况。
