关于天线传输馈线的基本知识

天线的馈点定义天线的馈点定义及其在通信系统中的重要作用1. 天线馈点的定义天线馈点，又称天线输入点，是指在天线与射频传输线之间，用于连接天线和射频传输线的接口部位。

它是天线系统的重要组成部分，负责将天线产生的电磁波信号转换为射频信号，进而传输到射频电路系统中进行处理。

馈点的设计直接影响到天线系统的性能，如信号损耗、驻波比、频率响应等。

2. 天线馈点在通信系统中的重要作用（1）信号传输与放大天线馈点将天线产生的信号传输到射频电路中，通过射频电路的放大、滤波、调制等处理，将信号传输到其他设备或实现无线通信。

（2）匹配与阻抗转换天线馈点处通常需要进行阻抗匹配，以降低信号反射和损耗。

通过匹配与阻抗转换，可以使信号在天线与射频传输线之间更好地传输。

（3）防止信号泄露与干扰天线馈点处需要采取一定的屏蔽措施，以防止信号泄露和外部干扰。

这对于提高通信系统的稳定性和抗干扰能力至关重要。

（4）多功能集成与模块化设计随着通信技术的发展，天线馈点逐渐实现多功能集成和模块化设计。

例如，集成多种通信制式的射频信号处理模块，实现不同制式信号的快速切换和兼容。

3. 天线馈点的设计与优化（1）选择合适的天线类型和参数根据通信系统的需求，选择合适的天线类型和参数，以满足系统的性能要求。

例如，选择适合的频段、增益、指向性等。

（2）合理布局与安装天线馈点的布局和安装对于信号传输和抗干扰能力具有重要影响。

应根据实际场景和需求，进行合理布局和安装。

（3）馈线与连接器选择选择合适的馈线和连接器，以降低信号损耗和反射。

常见的馈线类型有平行线、双线螺旋绞合线等；连接器有SMA、N型、BNC等。

（4）阻抗匹配与调试通过阻抗匹配技术，使天线馈点处的反射系数接近零，降低信号损耗。

常见的匹配方法有LC滤波器匹配、传输线变压器匹配等。

（5）屏蔽与滤波设计针对外部干扰和信号泄露问题，采用屏蔽技术和滤波器进行抑制。

常见的屏蔽材料有金属网、金属箔等；滤波器有LC滤波器、陶瓷滤波器等。

第５章
天线馈线
５．１ 概述 ５．１．１ 馈线的概念及分类 １．架空明馈线 架空明线是在电杆上架一对或多对明导线。 一对导线构成一个电信道。 电磁波沿这对导线以近似于光的速度（每秒三 十万公里）向前传播，也就是线间电压或线内电流 的变化状态近似于光速向前传送，这样就可以把电 信号高速的从一地传送到另一地。
５．１．３ 馈线基本特性
馈线的基本特性，通常用它的一次分布参 数和二次分布参数表示。 一次分布参数系指馈线单位长度的分布电 阻Ｒ、电感Ｌ、漏电导Ｇ和电容Ｃ； 二次参数系指馈线的特性阻抗Ｚ、衰减常 数β 、相移常数α 和传输常数γ 等。
①．当Ｒ＞＞ωＬ、Ｇ＞＞ωＣ，为低频传输线， 分布电感、电容可忽略。 ②．当Ｒ＜＜ωＬ、Ｇ＜＜ωＣ，为高频传输线， 线路电阻可忽略，近似无耗。 ③．传输线的特性阻抗Ｚ为其上传输高频信号电 压和电流的比值，不是直流电压与电流的比值 （直流阻抗。 特性阻抗与馈线的分布电阻Ｒ、电感Ｌ、漏电 导Ｇ和电容Ｃ组合后的综合值有关，是由诸如导体 尺寸、导体间的距离以及电缆绝缘材料特性等物 理参数决定的。
表５．１ ＳＹＶ同轴射频电缆结构尺寸与特性参数
型号 内导体 标称绝 标称电 测试 衰减常数 重量 根数／直径 缘外径 缆外径 电压 （３０ＭＨｚ）（ｄＢ／ｍ） （ｋｇ／ｋｍ） （ｍｍ） （ｍｍ） （ｍｍ） （ｋＶ） ７／０．０９ ７／０．１５ １／０．６８ １／０．９０ １／１．３７ １／１．３７ ７／０．７６ ７／０．７６ ７／０．９５ ７／１．２０ ７／１．５４ １９／１．０４ １９／１．３７ １９／１．６５ ０．８７ １．５０ ２．２０ ３．００ ４．６０ ４．６０ ７．３０ ７．３０ ９．００ １１．５０ １５．００ １７．３０ ２３．００ ２８．００ １．９ ２．９ ４．０ ５．０ ７．０ ７．８ １０．２ １１．２ １２．４ １５．０ １９．０ ２２．２ ２８．８ ３４．５ ０．３３６ ０．２０３ ０．１２９ ０．１００ ０．０６６４ ０．０６６４ ０．０４９７ ０．０４９７ ０．０３９６ ０．０３３７ ０．０２７３ ０．０２４３ ０．０２１１ ０．０１９０ ７．５６ １５．４５ ３０．９２ ４５．４８ ８３．１８ １２０．１９ １６７．９９ ２４４．１７ ２３７．８５ ３３７．１０ ５１７．７５ ７３０．１４ １１８１．７８ １３８７．３４ １．０ ２．０ ３．０ ４．０ ６．５ ６．５ ９．０ １０．０ １２．０ １５．０ ２０．０ ２２．０ ２８．０ ３６．０ 平均 功率 （３０Ｍ Ｈｚ） （ｋＷ） － － － － － － － － １．５３ ２．０３ ２．８９ ３．４８ ４．６２ ６．０２

第一讲天线的基础知识表征天线性能的主要参数有方向图，增益，输入阻抗，驻波比，极化方式等。

1.1 天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

一般移动通信天线的输入阻抗为50Ω。

驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。

过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越小表示匹配越好。

0表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dB。

1.2 天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。

因此，在移动通信系统中，一般均采用垂直极化的传播方式。

另外，随着新技术的发展，最近又出现了一种双极化天线。

就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。

天线与馈线连接的常规方法这天线和馈线啊，就像是一对好搭档。

天线负责接收和发送信号，而馈线呢，就负责把信号从天线传输到设备或者从设备传输到天线。

要想让它们俩好好配合，这连接的方法可就很重要啦。

咱得准备好工具和材料。

需要用到钳子、扳手、螺丝刀这些工具，还有接头、防水胶带等材料。

在开始连接之前，一定要检查一下这些工具和材料是不是齐全，质量是不是过关。

要是工具不好使，或者材料有问题，那可就麻烦了。

第一步，要把天线和馈线的端口清理干净。

这就好比你要把两个水管连接起来，得先把管口擦干净，不然里面有灰尘或者杂物，就会影响水流。

天线和馈线的端口也是一样，如果有灰尘或者氧化层，就会影响信号的传输。

可以用干净的布或者酒精棉球把端口擦一擦，确保它们干净整洁。

第二步，就是把接头安装到天线和馈线的端口上。

接头的种类有很多，要根据天线和馈线的类型来选择合适的接头。

安装接头的时候，要注意把接头拧紧，确保连接牢固。

如果接头松动，就会导致信号损失，甚至可能会出现接触不良的情况。

第三步，就是把天线和馈线通过接头连接起来。

这个时候要注意，连接的方向一定要正确。

一般来说，天线的端口会有一个标志，比如一个箭头或者一个字母，馈线的端口也会有相应的标志。

要把这两个标志对齐，然后轻轻地把它们插在一起。

插好之后，可以用钳子或者扳手稍微拧紧一下，但是不要用力过猛，以免损坏接头。

第四步，就是检查连接是否牢固。

可以轻轻地拉一拉天线和馈线，看看接头有没有松动。

如果接头松动，就需要重新拧紧。

另外，还可以用万用表或者信号测试仪来检查一下信号的强度和质量。

如果信号不好，就可能是连接有问题，需要重新检查和调整。

最后一步，就是做好防水处理。

因为天线和馈线一般都是安装在室外的，所以要做好防水处理，以免雨水进入接头，导致信号损失或者设备损坏。

可以用防水胶带或者防水胶把接头包裹起来，确保它们密封良好。

在连接天线和馈线的过程中，还有一些需要注意的地方。

比如说，要避免弯曲馈线过度，因为这样会导致信号损失。

端馈天线工作原理-概述说明以及解释1.引言1.1 概述端馈天线是一种常见的天线类型，其工作原理基于端馈电路连接到天线的驻波电流和电压。

通过控制这些驻波电流和电压的幅值和相位，可以实现天线的辐射特性的调节和优化。

端馈天线通常由驻波电路、辐射器和馈电口组成，是现代通信系统中重要的组成部分。

本文将详细介绍端馈天线的基本原理、工作模式以及在通信领域的应用，希望能够帮助读者更深入地了解和理解端馈天线的工作机制及其在通信系统中的重要性。

文章结构部分主要包括了整篇文章的框架和组织结构。

通过本部分的介绍，读者能更好地理解整个文章的内容和主题发展。

文章结构部分通常涵盖了章节标题、章节内容简述以及章节之间的逻辑关系等内容。

在本次文章中，文章结构可以按照以下方式展示："1.2 文章结构":本文的结构主要分为三个部分：引言、正文和结论。

- 引言部分将介绍端馈天线的基本概念和应用背景，引出本文的主题。

- 正文部分将深入探讨端馈天线的基本原理、工作模式以及在通信领域的应用。

具体内容包括端馈天线的结构特点、射频信号的传输原理、天线阵列的设计等方面。

- 结论部分将对整篇文章进行总结，探讨端馈天线未来的发展趋势和应用前景，同时提出对读者的思考和启发。

通过以上文章结构的布局，读者可以清晰地了解整篇文章的内容安排和逻辑发展，有助于更好地理解端馈天线的工作原理及其在通信领域的应用。

1.3 目的本文旨在深入探讨端馈天线的工作原理，帮助读者了解端馈天线的基本原理、工作模式以及在通信领域的应用。

通过对端馈天线的详细分析，读者将能够更好地理解其在无线通信系统中的作用和重要性，以及如何优化和改进端馈天线的设计和性能。

同时，本文也旨在为相关领域的研究人员和工程师提供参考和指导，促进端馈天线技术的进步和应用。

2.正文2.1 端馈天线的基本原理：端馈天线是一种常用的天线类型，它采用传输线作为馈电线，通过在传输线上加入适当的馈电点来使天线高效地辐射电磁波。

微带线天线馈电原理微带线天线馈电原理微带线天线（Microstrip antenna）是一种平板式天线，由于其结构简单、易于制造和调整等优点，在卫星通信、雷达测量等领域得到了广泛应用。

而微带线天线的馈电方式也是很重要的一部分，下面就简单介绍一下微带线天线馈电的原理。

一、微带线天线结构微带线天线由两个主要部分构成：天线贴片和微带线馈线。

天线贴片是由介电材料和金属构成的，其形状和尺寸会对天线的辐射特性产生非常大的影响。

通常情况下，天线贴片的形状是圆形、方形或矩形的。

介电材料通常是PTFE或FR-4等。

微带线馈线是从天线贴片到源或负载之间的导体。

它是由铜箔覆盖在介电基板上，并用印刷电路技术制造而成。

微带线馈线使用也会影响到天线的辐射特性，所以具体的天线设计需要考虑到天线贴片和微带线馈线之间的相互影响。

二、微带线天线的馈电原理通常情况下，微带线天线的馈电方式有两种，一种是通过COAX和微带线过渡来实现馈电的；一种是直接在贴片上开孔，将馈线与贴片相连。

微带线天线的馈电原理可以通过微波模型进行模拟和理解。

在微波模型中，天线贴片是电容，微带线馈线是电感，通过调节它们之间的物理尺寸和位置，可以得到天线的输入阻抗等有关参数。

对于微带线天线来说，其馈电原理主要基于其在等效电路中的表现，即通过开孔或者过渡来实现本质上的电容与电感耦合，从而将微带线的能量转化成为微带线天线所需的电场和磁场，并产生全向或定向的辐射。

三、微带线天线馈电方式的特点1. 传输效率高：与传统天线相比，微带线天线利用电阻较小的铜箔、介质成本较低、简单易制造的技术，使馈电方式更加可靠和传输效率高。

2. 空间利用率高：微带线天线可以利用介质板上的空间进行设计，减少空间占用，提高空间利用率。

3. 频带宽度较宽：微带线馈线传输的电场和磁场能够交错在介质板上，从而产生多种共振模式，实现频段宽带的涵盖，提高天线的频带宽度。

总之，微带线天线馈电方式是微带线天线的重要组成部分，其具有优秀的传输效率、高空间利用率和较宽的频带宽度，能够为无线通信、雷达测量等领域提供更好的通讯和测量技术支持。

❖天线尺寸和重量：满足电气指标情况下，尺寸尽 可能小，重量尽可能轻
❖ 风载荷：天线在36m/s时正常工作，在55m/s时 不被破坏
❖ 工作温度：-40℃～+65℃
❖ 湿度要求：要求在环境相对湿度0～100%范围内 正常工作
❖ 三防能力：防潮、防盐雾、防霉菌
馈线
❖馈线：把电磁波以尽可能小的损耗从发射 机传到天线或从天线传到接收机所用的连 接线。
特性指标及其影响因素
方向性 图
主瓣与 波束宽
度
旁瓣电 平
方向性 系数
其他性 能参数
极化
增益
效率
方向性图
定义：天线辐射的电磁场在固定距离上 随角坐标分布的图形，称为方向 性图，用辐射场强表示的称为场 强方向性图，用功率密度表示的 称之功率方向性图，用相位表示 的称为相位方向性图。
方向性图
天线方向性图是空间立体图形，但是通 常用两个互相垂直的主平面內的方向 图来表示，称为平面方向图。一般叫 作垂直方向图和水平方向图。就水平 方向图而言，有全向天线与定向天线 之分。而定向天线的水平方向图的形 状也有很多种，如心型、8字形等。
多元天线
环形天线
面天线
缝隙天线 与未带天
线
基本天线单元
电偶极子
• 振荡电荷 • 产生电磁
波辐射
磁偶极子
• 环状线圈 • 产生电磁
波辐射
开口波导
• 薄壁金属 管
• 馈送微波 射频能量
线状天线
构成
• 偶极天线与单级 天线
应用 • LF~UHF频段范 围
环形天线
定义：基于磁偶极子 演变而成的天 线，由一圈或 多圈线圈组成
双 极化天线
三 工塔放
BTS机 柜

一．天线有哪几种？答：有全向天线、有定向天线包括单极化天线、双极化天线、双频双极化天线，电调天线。

二．天线有哪几个厂家、生产?答：有安德鲁，ADC，新西兰，首信。

德尔泰克、凯瑟琳、贾尔威武（法国）。

三．什么叫电磁波？M答：移动天线的类型很多，分类方位也很多，按其工作状态可分为两大类。

全向，定向，当高频率信号沿馈线从始端传向终端时，线上各点的电流或电压就会按高频振荡的节拍而变化，这种情形就象是在线路上激起一种看不见的波浪一样。

如果终端负载与馈线特性阻抗不匹配，负载不能将传来的高頻信号功率全部吸取，势必有一部分功率由终端再经馈线返回始端，前者称为入射波，后者称为反射波。

当终端负载匹配时，高频功率完全被终端所吸收，这时馈线上就只有入射波而没有反射波。

四．什么叫电波传播？答：无线电通信，是将信息变为电信号，再调制到高频振荡上，由发射天线把已调的高频电流，以电磁波的形式发射出去，电磁波传播到接收地点时，由接收天线将它接收下来，变成已调的高频电流通过合路器和双功器放大、解调、取出信息、从而达到通信的目的。

五．天线在无线电通信中的作用是什么？答：天线是一种换能器、发射天线是将高频电能转换成为电磁波的装置、接收天线则是将电磁波转换成高频电能的装置，因而它在无线电通信中占有极其种重要的地位、天线安装质量如何，对移动通信质量的好坏起着重要的作用，因此设计和安装天线时，必须十分重视保证质量。

六．对挂天线的抱杆要求90°为什么？答：抱杆900 天线抱杆是安装天线的基础，抱杆垂直、不垂直，关系到天线方位和倾角的调整。

七．抱杆要和大楼连接地线为什么？答：抱杆、框架和大楼地线连接是为了防止雷电伤害天线，使天线安全渡过雷电区，把雷电放入大地。

八．抱杆为什么要用热镀锌？答：抱杆是天线的支柱，抱杆的好坏确定天线的长久性。

热镀锌层，能够长久地耐受较苛刻条件下的腐蚀。

是因为镀锌层可以克服和减缓大气对钢铁的化学和电化学腐蚀。

九．抱杆上焊接避雷针，为什么？答：抱杆和天线上的避雷针起着及其重要的作用。

关于天线传输馈线的基本知识1、传输线的特性阻抗无限长传输线上各处的电压与电流的比值定义为传输线的特性阻抗，用Ｚ0 表示。

同轴电缆的特性阻抗的计算公式为：Ｚ0＝〔60/√εr〕×Log ( D/d ) [ 欧]式中：D 为同轴电缆外导体铜网径；d 为同轴电缆芯线外径；εr为导体间绝缘介质的相对介电常数。

通常Ｚ0 = 50 欧，也有Ｚ0 = 75 欧的。

由公式不难看出，馈线特性阻抗只与导体直径D和d以及导体间介质的介电常数εr有关，而与馈线长短、工作频率以及馈线终端所接负载阻抗无关.2、馈线的衰减系数信号在馈线里传输，除有导体的电阻性损耗外，还有绝缘材料的介质损耗。

这两种损耗随馈线长度的增加和工作频率的提高而增加。

因此，应合理布局尽量缩短馈线长度。

单位长度产生的损耗的大小用衰减系数β 表示，其单位为dB / m （分贝／米），电缆技术说明书上的单位大都用dB / 100 m（分贝／百米）。

设输入到馈线的功率为Ｐ1 ，从长度为L（m ）的馈线输出的功率为Ｐ2 ，传输损耗TL可表示为：TL ＝10 ×Lg ( Ｐ1 /Ｐ2 ) ( dB )衰减系数为：β ＝TL / L ( dB / m )例如，NOKIA 7 / 8英寸低耗电缆，900MHz 时衰减系数为β ＝4.1 dB / 100 m ，也可写成β ＝3 dB / 73 m ，也就是说，频率为900MHz 的信号功率，每经过73 m 长的这种电缆时，功率要少一半。

而普通的非低耗电缆，例如，SYV-9-50-1，900MHz 时衰减系数为β ＝20.1 dB / 100 m ，也可写成β＝ 3 dB / 15 m ，也就是说，频率为900MHz 的信号功率，每经过15 m 长的这种电缆时，功率就要少一半。

3、匹配概念什么叫匹配？简单地说，馈线终端所接负载阻抗ＺL 等于馈线特性阻抗Ｚ0 时，称为馈线终端是匹配连接的。

匹配时，馈线上只存在传向终端负载的入射波，而没有由终端负载产生的反射波，因此，当天线作为终端负载时，匹配能保证天线取得全部信号功率。

交叉极化比 副瓣抑制
对网络性能有影响的辅助指标
零点填充在某些特殊场景可有限度的减少盲点； 方向图圆度是反映全向天线的覆盖均匀性指标。
零点填充 方向图圆度
27
3、天线原理及指标介绍---垂直面波束宽度
定义：在垂直方向图上，在最大辐射方向的两侧，辐射功率下降
3dB的两个方向的夹角。
垂直面波束宽度
交叉极化比 副瓣抑制
对网络性能有影响的辅助指标
零点填充在某些特殊场景可有限度的减少盲点； 方向图圆度是反映全向天线的覆盖均匀性指标。
零点填充 方向图圆度
32
3、天线原理及指标介绍---前后比
定义：是指天线的前向辐射功率和后向辐射功率之比。
后向功率
前向功率
前后比(dB) = 10 log
15° (eg)
峰值 - 3dB 峰值
峰值 - 3dB
32° (eg)
峰值 - 10dB 峰值
峰值 - 10dB
28
3、天线原理及指标介绍---波束宽度案例介绍
317.5度
350度
290度
22.5度
317.5度
350度
50度 290度
22.5度 50度
A
65o半功率角
A
90o半功率角
3、天线原理及指标介绍---辐射参数
定义：在水平面方向图上，在最大辐射方向的两侧，辐射功率下降
3dB的两个方向的夹角。
水平面波束宽度
3dB 波瓣宽度 峰值 - 3dB
10dB 波瓣宽度 峰值 - 10dB
60° (eg)
峰值 峰值 - 3dB
120° (eg)
峰值
峰值 - 10dB
26
3、天线原理及指标介绍---辐射参数

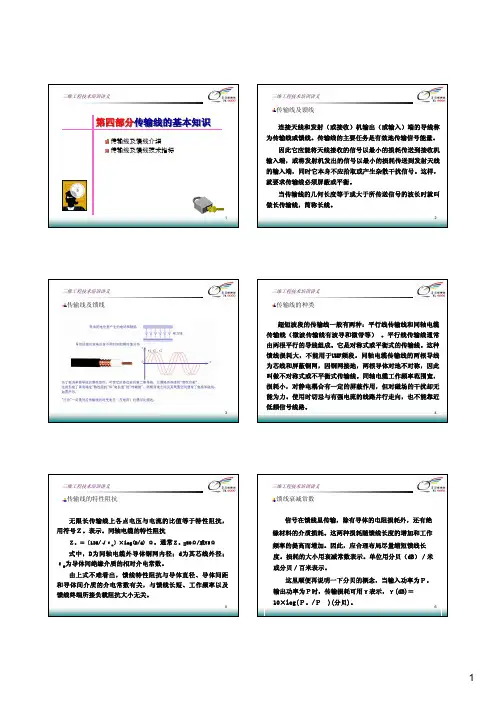

三维工程技术培训讲义1传输线及馈线介绍传输线及馈线技术指标三维工程技术培训讲义2传输线及馈线三维工程技术培训讲义3传输线及馈线三维工程技术培训讲义4超短波段的传输线一般有两种：平行线传输线和同轴电缆传输线（微波传输线有波导和微带等）。

平行线传输线通常由两根平行的导线组成。

它是对称式或平衡式的传输线。

这种低频信号线路。

传输线的种类三维工程技术培训讲义5无限长传输线上各点电压与电流的比值等于特性阻抗，用符号Ｚ。

表示。

同轴电缆的特性阻抗传输线的特性阻抗三维工程技术培训讲义6信号在馈线里传输，除有导体的电阻损耗外，还有绝缘材料的介质损耗。

这两种损耗随馈线长度的增加和工作10×log(Ｐ。

/Ｐ　)(分贝)。

馈线衰减常数三维工程技术培训讲义7置。

匹配的概念三维工程技术培训讲义850 ohms匹配和失配例三维工程技术培训讲义9当馈线和天线匹配时，高频能量全部被负载吸收，馈线上只有入射波，没有反射波。

馈线上反射损耗三维工程技术培训讲义109.5 W50 ohms朝前: 10W返回: 0.5W这里的反射损耗为10log(10/0.5) = 13dB 反射损耗示例三维工程技术培训讲义11在不匹配的情况下,馈线上同时存在入射波和反射波。

两者叠加，在入射波和反射波相位相同的地方振幅相加最大，形成波腹；而在入射波和反射波相位相反的地方振幅相减为最小，形成波节。

其它各点的振幅则介于波幅与波节之间。

这种合成波称为驻波。

反射波和入射波幅度之１，匹配也就越好。

馈线的电压驻波比三维工程技术培训讲义12驻波比、反射损耗和反射系数三维工程技术培训讲义13在中间加装“平衡－不平衡”的转换装置，一般称为平衡变换器。

平衡装置三维工程技术培训讲义14二分之一波长平衡变换器三维工程技术培训讲义15利用四分之一波长短路传输线终端为高频开路的性质实现天线平衡输入端口与同轴馈线不平衡输出端口之间的平衡四分之一波长平衡—不平衡变换器三维工程技术培训讲义16。

天馈线的一些常识馈线常用馈线类型：1/2″、7/8″、5/4″馈线选取原则：900MHz，馈线长度大于80米采用5/4″馈线；1800MHz，馈线长度大于50米采用5/4″馈线；馈线弯曲曲率不宜过大，外导体要求接地良好。

馈线损耗：900M：7/8″馈线约为5dB/100m；5/4″馈线约为3dB/100m。

1800M：7/8″馈线约为6dB/100m；5/4″馈线约为4dB/100m。

天线GSM移动通信系统中，根据服务区形状、范围、信道数量等条件，一般选择使用水平波瓣宽度为90 °、65 °的定向天线及全向天线等；对使用微蜂窝进行室内覆盖、隧道覆盖等特殊情况，也可以选择分布式天线、泄漏电缆等；在城市密集地区，为了减少对邻区的干扰，多采用65 °天线；在郊区用户量少的地区，一般考虑选用90 °定向天线或全向天线；现在使用较多的天线品牌有：Kathrein、Allgon、西安海天、Andrew等天线的工作原理：从实质上讲天线是一种转换器，它可以把在封闭的传输线中传输的电磁波转换为在空间中传播的电磁波，也可以把在空间中传播的电磁波转换为在封闭的传输线中传输的电磁波。

在移动通信系统中使用的基站天线一般多为由基本单元振子组成的天线阵列增益：定向天线的增益一般在13～18dBi之间；全向天线的增益一般在9～11dBi之间；微蜂窝、室内小天线的增益一般小于10dBi；极化方式定向天线一般有垂直极化和交叉极化两种；全向天线一般都是垂直极化；半功率角水平半功率角：常用的定向天线有60°、65°,90°、120°等；全向天线在水平面上各向同向，没有水平半功率角的概念；垂直半功率角：与天线型号相关，从几度到几十度都有；下倾角：包括机械下倾角和电调下倾角两种；市区基站天线选择a、通常选用水平半功率角60～65°的定向天线；b、一般选择15dBi左右的中等增益天线；c、最好选择带有一定电下倾角（3～6°）的天线；d、建议选择双极化天线。

天馈系统基本概念和天线安装规范天馈系统是无线网络规划和优化中关键的一环，包含天线和与之相连传输信号的馈线。

天馈系统的各种工程参数在进行网络优化和规划时的设计是影响网络质量的根本因素。

因此，理解、学习天馈系统的基本知识是非常重要的。

下面就逐一介绍天馈系统的各种概念。

1）天线的基本概念a)天线辐射电磁波的基本原理（基本电振子的场强叠加）；当导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

在理论上，如果导线无限小时，就形成线电流元，线电流元又被称为基本电振子。

在天线理论中，分析往往都是从基本电振子开始的，因为任何长度的线天线都可以分解为许多无限小的线电流元；而这些天线的辐射场强就是线电流元的场强叠加，因此，天线的辐射能力是随着天线的长度变化而变化的。

根据麦克斯韦方程，考虑线电流元远区场（辐射区）的情况，当两根导线的距离很接近时（左下图），两导线所产生的感应电动势几乎可以抵消，因此此时产生的总的辐射变得微弱。

但如果将两根导线张开（右下图），这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向也相同，因而此时产生的辐射较强。

当导线的长度L远小于产生的电磁波的波长时，导线的电流很小，因而所产生的辐射也很微弱.；而当导线的长度增大到可与波长相比拟时，导线上的电流就显著增加，此时就能形成较强的辐射。

我们把能产生较强辐射的直导线称为振子。

当两根导线的粗细和长度相等时，这样的振子叫做对称振子。

当振子的每臂长度为四分之一波长，全长为二分之一波长时，称为半波对称振子（见下图）。

当振子的全长与波长相等的振子，称为全波对称振子。

将振子折合起来的，称之为折合振子。

对称振子是工程中用到的最简单的天线，它可以作为独立的天线使用，也可以作为复杂天线阵的组成部分或面天线的馈源。

对称振子的方向性比基本电振子强一些，但仍然很弱。

因此，为了加强某一方向的辐射强度，往往要把好几副天线摆在一起构成天线阵。

天线与电波传播天线部分:引言天线是一种用来发射或接收电磁波的器件，是任何无线电系统中的基本组成部分。

换句话说，发射天线将传输线中的导行电磁波转换为“自由空间”波，接收天线则与此相反。

于是信息可以在不同地点之间不通过任何连接设备传输，可用来传输信息的电磁波频率构成了电磁波谱。

人类最大的自然资源之一就是电磁波谱，而天线在利用这种资源的过程中发挥了重要的作用。

第一讲:传输线基础知识在通信系统中，传输线(馈线)是连接发射机与发射天线或接收机与接收天线的器件。

为了更好的了解天线的性能及参数，首先简单介绍有关传输线的基础知识。

传输线根据频率的使用范围区分有两种类型:1、低频传输线;2、微波传输线。

这里重点介绍微波传输线中无耗传输线的基础知识，主要包括反映传输线任Z一点特性的参量:反射系数、阻抗和驻波比,。

,一、反射系数 ,这里定义传输线上任一点处的电压反射系数为,'Uz()',,()z，'Uz()'jz,,,',Uze0，， (1) ,'jz，',,Uze0，，'jz,2,,,el由上式可以看出，反射系数的模是无耗传输线系统的不变量，即',,,z (2) ，，l此外，反射系数呈周期性，即'',，,,zmz,/2 (3) ，，，，gZ二、阻抗appearance of the weld appearance quality technical requirements of the project must not have a molten metal stream does not melt the base metal to weld, weld seam and heat-affected zone surface must not have cracks, pores, defects such as crater and ash, surface smoothing, weld and base metal should be evenly smooth transition. Width 2-3 mm from the edge of weld Groove. Surface reinforcement should be less than or equal to 1 + 0.2 times the slope edge width, and should not be greater than 4 mm. Depth of undercut should be less than or equal to 0.5 mm, total length of the welds on both sides undercut not exceed 10% of the weld length, and long continuous should not be greater than 100 mm. Wrongside should be less than or at 0.2T, and should not be greater than 2 mm (wall thickness mm t) incomplete or not allow 7.5 7.5.1 installation quality process standards of the electrical enclosure Cabinet surface is clean, neat, no significant phenomenon of convex, close to nature, close the door. 7.5.2 Cabinet Cabinet face paints no paint, returned to rusted, consistent color. 7.5.3 uniform indirect gap from top to bottom, slot width <1.5mm 7.5.4 adjacent Cabinet surface roughness is 0. 7.5.5 the cabinets firmly fixed, crafts beautiful. 7.5.6 Cabinet surface gauge, switch cabinet mark clear, neat, firm paste. 7.5.7 Terminal row of neat, is reliable, the appearance is clean and not damaged. 7.5.8 cables neat and clean, solid binding, binding process in appearance. 7.5.9 the first cable production firm, crafts beautiful, clear signage does not fade.7.5.10 fireproof plugging tight, no cracks and pores. 7.6 7.6.1 of thestandard electrical wiring quality technology cable a, the multi-core wire bunch arrangement should be parallel to each other, horizontal wire harness or wire should be perpendicular to the longitudinal multi-core wire bunch. The distance between the wire harness and wire harness symmetry, and as close as possible. B-core wiring harness into round, multi-core wire bunch used g wire binding, fastening这里定义传输线上任一点处的阻抗为'Uz，，' (4) Zz,，，'Iz，，经过一系列的推导，得出阻抗的最终表达式'ZjZz，tan,'l0 (5) ZzZ,，，0'ZjZz，tan,l0三、驻波比(VSWR) ,这里定义传输线上任一点处的驻波比为'Uz，，max,, (6) 'Uz，，min经过一系列的推导，得出阻抗的最终表达式1，,l (7) ,,1,,l此外，这里还给出反射系数与阻抗的关系表达式'1，,z，，'ZzZ,，，0'1,,z，，(8) 'ZzZ,，，0',,z，，'ZzZ，，，0这里还简单介绍一下传输线理论所要用到的一些基本参数，例如特性阻抗Z0 以及相位常数，具体表达式如下: ,L2,,,,ZLC, (9) ,,0C,Z此外，不同的系统有不同的特性阻抗，为了统一和便于研究，常常提出归一化0'Zz，，的概念，即阻抗称为归一化阻抗 Z0'Zz，，'Zz, (10) ，，Z0第二讲:基本振子的辐射appearance of the weld appearance quality technical requirements of the project must not have a molten metal stream does not melt the base metal to weld, weld seam and heat-affected zone surface must not have cracks, pores, defects such as crater and ash, surface smoothing, weld and base metal should be evenly smooth transition. Width 2-3 mm from the edge of weld Groove. Surface reinforcement should be less than or equal to 1 + 0.2 times the slope edge width, and should not be greater than 4 mm. Depth of undercut should be less than or equal to 0.5 mm, total length of the welds on both sides undercut not exceed 10% of the weld length, and long continuous should not be greater than 100 mm. Wrongside should be less than or at 0.2T, and should not be greater than 2 mm (wall thickness mm t) incomplete or not allow 7.5 7.5.1 installation quality process standards of the electrical enclosure Cabinet surface is clean, neat, no significant phenomenon of convex, close to nature, close the door. 7.5.2 Cabinet Cabinet face paints no paint, returned to rusted, consistent color. 7.5.3 uniform indirect gap from top to bottom, slot width <1.5mm 7.5.4 adjacent Cabinet surface roughness is 0. 7.5.5 the cabinets firmly fixed, crafts beautiful. 7.5.6 Cabinet surface gauge, switch cabinet mark clear, neat, firm paste. 7.5.7 Terminal row of neat, is reliable, the appearance is clean and not damaged. 7.5.8 cables neat and clean, solid binding, binding process in appearance. 7.5.9 the first cable production firm, crafts beautiful, clear signage does not fade.7.5.10 fireproof plugging tight, no cracks and pores. 7.6 7.6.1 of the standard electrical wiring quality technology cable a, the multi-core wire bunch arrangement should be parallel to each other, horizontal wire harness or wire should be perpendicular to the longitudinal multi-core wire bunch. The distance between the wire harness and wire harness symmetry, and as close as possible. B-core wiring harness into round, multi-core wire bunch used g wire binding, fastening一、电基本振子的辐射电基本振子(Electric short Dipole)又称电流元，无穷小振子或赫兹电偶极子，l,l它是指一段理想的高频电流直导线，其长度远小于波长，其半径远小于，a 同时振子沿线的电流处处等幅同相。

馈线是什么意思1、馈线是早期电视机与室外天线连接的信号线，其线扁平一般为双线。

2、也是配电网中的一个术语，它可以指与任意配网节点相连接的支路，可以是馈入支路，也可以是馈出支路。

3、基本信息馈线是早期电视机与室外天线连接的信号线，其线扁平一般为双线，两线之间有较宽的距离目的是减小线间分布电容对电视微弱信号的衰减，线体为绝缘塑料外部没有屏蔽层，抗干扰能力极差，室外使用其性能还会受阴雨天气的影响。

4、现在由于有线电视的普及电视信号线完全由同轴电缆取代。

5、它的主要任务是有效地传输信号能量，因此，它应能将发射机发出的信号功率以最小的损耗传送到发射天线的输入端，或将天线接收到的信号以最小的损耗传送到接收机输入端，同时它本身不应拾取或产生杂散干扰信号，这样，就要求传输线必须屏蔽。

6、当馈线的物理长度等于或大于所传送信号的波长时，传输线又叫做长线。

7、种类超短波段的传输线一般有两种：平行双线传输线和同轴电缆传输线；微波波段的传输线有同轴电缆传输线、波导和微带。

8、平行双线传输线由两根平行的导线组成，它是对称式或平衡式的传输线，这种馈线损耗大，不能用于UHF频段。

9、同轴电缆传输线的两根导线分别为芯线和屏蔽铜网，因铜网接地，两根导体对地不对称，因此叫做不对称式或不平衡式传输线。

10、同轴电缆工作频率范围宽，损耗小，对静电耦合有一定的屏蔽作用，但对磁场的干扰却无能为力。

11、使用时切忌与有强电流的线路并行走向，也不能靠近低频信号线路。

12、馈线分为1/2馈线、7/8馈线、8D馈线和10D馈线，通常馈线直径越大，信号衰减越小。

13、几/几是馈线的外金属屏蔽的直径，单位为英寸，和内芯的同轴无关。

14、例如1/2就是指馈线的外金属屏蔽的直径是1.27厘米，7/8就是指馈线的外金属屏蔽的直径是2.22厘米,外绝缘皮是不算在内的。

15、电力系统：定义馈线是配电网中的一个术语，它可以指与任意配网节点相连接的支路，可以是馈入支路，也可以是馈出支路。

传输馈线中波馈线是指用来传送发射机与天线之间电磁能量的传输线。

一、多线式馈线现在大功率发射机和较早时期的发射机使用这种馈线，这种馈线使用一定数量（一般为六线）的铜导线组成内导体和外导体，内导体为高电位段，外导体为接地端，如图9.4.1为多线制馈线架设示意图。

外导体与与馈线杆上的地线联在一起，既有屏蔽作用，又有良好接地作用。

多线式馈线的阻抗有230Ω、150Ω、100Ω、75Ω、50Ω几种，供不同输出阻抗的发射机使用。

二、同轴电缆馈管常用的SDY 系列是一种聚乙烯螺旋绝缘型同轴电缆，阻抗有75Ω和50Ω两种，注意与之配套的电缆接头也有75Ω和50Ω之分，不能混用，否则影响正常指标。

同轴电缆一般在50KW 以下的发射机射频功率传输系统中使用。

同轴电缆的外形如图9.4.2。

1. 同轴电缆的命名和型号较常用的同轴电缆为SDY 系列，SDY 系列同轴电缆型号意义如下：S 代表同轴射频电缆，D 表示使用聚乙烯材料空气绝缘，Y 表示保护层为聚乙烯材料，后面三组数字分别表示阻抗、电缆外径和产品批次号。

比如SDY-50-80-3表示馈线阻抗50Ω、外径80mm、第三批次的聚乙烯射频同轴电缆。

按外径分，同轴电缆有15 mm 、22 mm、 37 mm、 40 mm、 50 mm 和80 mm等多种规格，最常用的有50 mm和 80 mm两种。

2. 同轴电缆的主要特性同轴电缆的主要特性参数有：特性阻抗、传输损耗及频率特性、温度特性、额定功率和最大耐压性。

（1）同轴电缆的阻抗特性：对于绝缘层为填满介质的同轴电缆，其特性阻抗为：式中：W为电缆阻抗；r2为外导体内径，r1为内导体内径；εr为绝缘层的相对介质常数。

（2）传输损耗及频率特性：同轴电缆对信号的损耗取决于两个因素，一是外导体表面的高频电流在表面电阻的损失；二是内外导体之间绝缘材料的高频损耗。

同轴电缆对信号的损耗与工作频率有很大的关系。

（3）同轴电缆的温度特性：当外界温度改变时，同轴电缆的内外导体尺寸和电阻率都会变化，因而电缆的电气参数也会改变，铜导体随温度变化的规律是：温度每升高1度，损耗常数增加0.2%左右。

半波对称振子的增益为G = 2.15 dBi ; 4个半波对称振子 沿垂线上下排列，构成一个垂直四元阵，其增益约为G = 8.15 dBi ( dBi这个单位表示比较对象是各向均匀辐射的理想点源) 。 如果以半波对称振子作比较对象，则增益的单位是dBd .
半波对称振子的增益为G = 0 dBd （因为是自己跟自己比，比值为1，取对数 得零值。） ； 垂直四元阵，其增益约为G = 8.15 – 2.15 = 6 dBd .
图1.3.1 a 立体方向图
图1.3.1 b 垂直面方向图
图1.3.1 c 水平面方向图
天线的基本知识
1.3.2 天线方向性增强
若干个对称振子组阵，能够控制辐射，产生“扁平的面包圈” ，把信号 进一步集中到在水平面方向上。
下图是4个半波对称振子沿垂线上下排列成一个垂直四元阵时的立体方向 图和垂直面方向图。
E
+45° 极化
-45° 极化
天线的基本知识
下图示出了两个单极化天线安装在一起组成一付双极化天线，注意，双极化天 线有两个接头。
双极化天线辐射（或接收）两个极化在空间相互正交（垂直）的波。
V/H（垂直/水平）型 双 极 化
+ 45° / -45° 型 双 极 化
天线的基本知识
1.4.2 极化损失
2）对于抛物面天线，可用下式近似计算其增益： G（ dB i ） = 10 Lg { 4.5 × （ D / λ0 ）2}
式中， D 为抛物面直径； λ0 为中心工作波长； 4.5 是统计出来的经验数据。
3）对于直立全向天线，有近似计算式 G（ dBi ） = 10 Lg { 2 L / λ0 }
式中， L 为天线长度； λ0 为中心工作波长；
