当前位置：文档之家 › 粗细集料讲义

粗细集料讲义

  • 格式：ppt
  • 大小：1.57 MB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

粗细集料

粗细集料

粗细集料最大粒径和公称最大粒径概念1．集料最大粒径指集料100％都要求通过的最小标准筛筛孔尺寸。

2．集料公称最大粒径指集料可能全部通过或允许有少量筛余(筛余量不超过10％)的最小标准筛筛孔尺寸。

表干密度、毛体积密度试验：试验一：表观密度试验1．试验目的测定粗集料多种形式的密度，包括表观(相对)密度、表干(相对)密度、毛体积(相对)密度等，为计算空隙率和混合料配合比设计提供依据。

2．试验仪器设备(1)静水天平(或天平)：可悬挂吊篮测定集料在水中的质量，能够满足不同粒径粗集料试验时的称量要求，感量不大于最大称量的0.05％。

(2)吊篮：采用带有小孔的耐锈蚀材料制成，体积大小要适合每次试验材料数量。

(3)带有溢流口的水槽，试验时能保证水面高度一致。

(4)烘箱：能控温在105℃±5℃。

(5)其他：包括温度计、瓷盘、标准筛、刷子、毛巾等。

3．试验方法和步骤(1)将待测试样用 4.75mm的筛过筛，对2.36-4.75mm集料，或者混在4.75mm以下的石屑中的粗集料，则用2.36mm标准筛过筛，用四分法缩或分料器法缩分成所需的质量，分两份备用。

针对沥青路面用粗集料，应对不同规格的集料分别测定，并要求每份试样保持原有的级配。

在测定2.36-4。

75mm的粗集料时试验过程中应特别小心，不得丢失集料。

（所需最小试样质量应符合规范要求。

(2)将待测试样浸泡水中一段时间后，小心漂洗干净，漂洗时防止颗粒损失。

(3)取一份试样放入盛水器皿中，注入清水，高出试样至少20mm，搅动石料，排除其上的气泡。

在室温下保持浸水24h。

(4)将吊篮浸入溢流水槽中，控制水温在15～25℃的范围。

水槽的水面高度由溢流口调节，试验过程始终保持在同一位置。

天平调零。

(5)将试样转入吊篮，在水面维持不变的状态下，称取集料在水中的质量(mw)。

(6)提起吊篮稍加滴水后，将试样全部倒人瓷盘或直接倒在拧干的湿毛巾上。

用拧干的湿毛巾轻轻擦拭集料颗粒表面的水，直到表面看不到发亮的水迹，使石料处在饱和面干状态；当集料颗粒较大时，也可逐颗擦干。

道路 粗细集料

道路 粗细集料

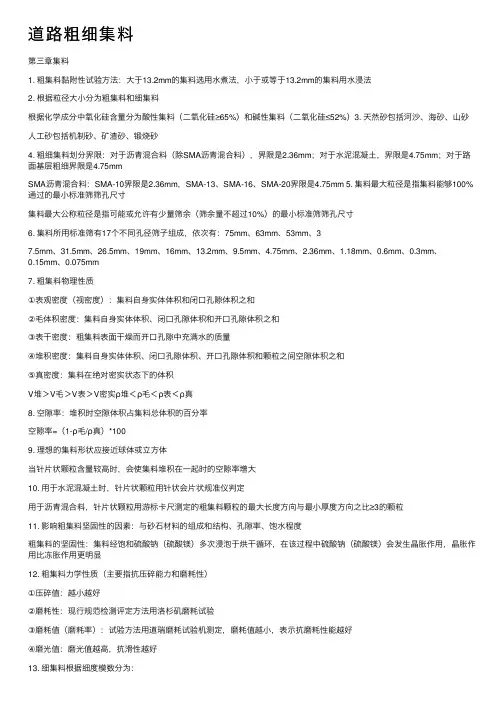

第三章集料1. 粗集料黏附性试验方法：大于13.2mm的集料选用水煮法，小于或等于13.2mm的集料用水浸法2. 根据粒径大小分为粗集料和细集料根据化学成分中氧化硅含量分为酸性集料（二氧化硅≥65%）和碱性集料（二氧化硅≤52%）3. 天然砂包括河沙、海砂、山砂人工砂包括机制砂、矿渣砂、锻烧砂4. 粗细集料划分界限：对于沥青混合料（除SMA沥青混合料），界限是2.36mm；对于水泥混凝土，界限是4.75mm；对于路面基层粗细界限是4.75mmSMA沥青混合料：SMA-10界限是2.36mm，SMA-13、SMA-16、SMA-20界限是4.75mm 5. 集料最大粒径是指集料能够100%通过的最小标准筛筛孔尺寸集料最大公称粒径是指可能或允许有少量筛余（筛余量不超过10%）的最小标准筛筛孔尺寸6. 集料所用标准筛有17个不同孔径筛子组成，依次有：75mm、63mm、53mm、37.5mm、31.5mm、26.5mm、19mm、16mm、13.2mm、9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm、0.075mm7. 粗集料物理性质①表观密度（视密度）：集料自身实体体积和闭口孔隙体积之和②毛体积密度：集料自身实体体积、闭口孔隙体积和开口孔隙体积之和③表干密度：粗集料表面干燥而开口孔隙中充满水的质量④堆积密度：集料自身实体体积、闭口孔隙体积、开口孔隙体积和颗粒之间空隙体积之和⑤真密度：集料在绝对密实状态下的体积V堆＞V毛＞V表＞V密实ρ堆＜ρ毛＜ρ表＜ρ真8. 空隙率：堆积时空隙体积占集料总体积的百分率空隙率=（1-ρ毛/ρ真）*1009. 理想的集料形状应接近球体或立方体当针片状颗粒含量较高时，会使集料堆积在一起时的空隙率增大10. 用于水泥混凝土时，针片状颗粒用针状会片状规准仪判定用于沥青混合料，针片状颗粒用游标卡尺测定的粗集料颗粒的最大长度方向与最小厚度方向之比≥3的颗粒11. 影响粗集料坚固性的因素：与砂石材料的组成和结构、孔隙率、饱水程度粗集料的坚固性：集料经饱和硫酸钠（硫酸镁）多次浸泡于烘干循环，在该过程中硫酸钠（硫酸镁）会发生晶胀作用，晶胀作用比冻胀作用更明显12. 粗集料力学性质（主要指抗压碎能力和磨耗性）①压碎值：越小越好②磨耗性：现行规范检测评定方法用洛杉矶磨耗试验③磨耗值（磨耗率）：试验方法用道瑞磨耗试验机测定，磨耗值越小，表示抗磨耗性能越好④磨光值：磨光值越高，抗滑性越好13. 细集料根据细度模数分为：粗砂：3.7-3.1 中砂：3.1-2.3 细砂：2.2-1.6 特细砂：1.5-0.714. 级配反映粗细集料的分布状况，细度模数反映集料的粗细程度15. 细集料有害物质：泥、泥块、有机质、云母、轻物质、三氧化硫、氯离子16. 粗集料取样方法：首先去除堆角处无代表性的部分，再在料堆的顶部、中部、底部几个不用部位进行取样；若从皮带运输机上取样，用接料器定时取有代表性的试样；若从火车、汽车、货船上取样，应从不同的部位和深度取样（用四分法或分料器进行缩分）17. 粗集料密度试验（网篮法）①水面高出试样至少20mm，控制水温在15-25℃最后放入105±5℃的烘箱中烘干②表观相对密度=烘干质量/（烘干质量-水中质量）毛体积相对密度=烘干质量/（饱和面干质量-水中质量）表干相对密度=饱和面干质量/（饱和面干质量-水中质量）吸水率=（饱和面干质量-烘干质量）/水中质量*100%③俩次结果相差不超过0.02，吸水率不超过0.2%④对粒径偏小（2.36-4.75mm）都的集料，用毛巾擦拭时易造成颗粒损失，应采用纯棉汗衫进行擦拭⑤试验时温度应保持在15-25℃，并且实验过程中波动不超过2℃18.粗集料堆积密度及空隙率试验①松散堆积密度试验：装料的过程中，要求铁锹下沿离容量筒上口距离在50mm左右。

第二章粗细骨料PPT

第二章粗细骨料PPT

1、和易性（工作性）的概念
和易性是砼拌合物的施工操作（拌合、运输、浇灌、捣实） 的难易程度和抵抗离析作用程度并能获得质量均匀，密 实砼的性能。和易性主要包括流动性、粘聚性和保水性：
各组成材料之间具有一定的 内聚力，在运输和浇注过程 中不致产生离析和分层现象
的性质。
在本身自重或施工机械振捣 作用下，能产生流动并且均 匀密实地填满模板的性能。
级 连续级配： 石子由小到大各粒级相连的级配。
配
类 间断级配： 石子用小颗粒的粒级直接和大颗粒的粒
型
级相配, 中间为不连续的级配。
23
粗骨料级配要求
公称粒级 2.36 (2.5)
5-10 95-100
5-16 95-100 连 5-20 95-100 续 粒 5-25 95-100 级 5-31.5 95-100
10）骨料的坚固性与强度
❖ 骨料的坚固性 骨料不因干/湿循环或冻/融循环等气候变化
而产生体积变化导致混凝土的劣化。 ❖ 骨料的坚固性取决于孔隙率、裂缝和杂质。 ❖ 粗骨料的强度对混凝土强度有一定影响，要求
骨料强度是混凝土配制强度的1.5倍。
⑴砂子的坚固性
❖ 定义： 砂在气候、环境变化或其它物理因素作用下
2. 颗粒级配与粗细程度
级配的评价-筛分析方法
编号 筛孔尺寸 I区 1 4.75mm 10~0 2 2.36mm 35~5 3 1.18mm 65~35 4 0.60mm 85~71 5 0.30mm 95~80 6 0.15mm 100~90
II区 10~0 25~0 50~10 70~41 92~70 100~90
❖ 骨料可提供混凝土很好的稳定性和比水泥石 更好的耐久性。
混凝土中骨料的基本要求

道路粗细集料

道路粗细集料

道路粗细集料第三章集料1. 粗集料黏附性试验⽅法：⼤于13.2mm的集料选⽤⽔煮法，⼩于或等于13.2mm的集料⽤⽔浸法2. 根据粒径⼤⼩分为粗集料和细集料根据化学成分中氧化硅含量分为酸性集料（⼆氧化硅≥65%）和碱性集料（⼆氧化硅≤52%）3. 天然砂包括河沙、海砂、⼭砂⼈⼯砂包括机制砂、矿渣砂、锻烧砂4. 粗细集料划分界限：对于沥青混合料（除SMA沥青混合料），界限是2.36mm；对于⽔泥混凝⼟，界限是4.75mm；对于路⾯基层粗细界限是4.75mmSMA沥青混合料：SMA-10界限是2.36mm，SMA-13、SMA-16、SMA-20界限是4.75mm 5. 集料最⼤粒径是指集料能够100%通过的最⼩标准筛筛孔尺⼨集料最⼤公称粒径是指可能或允许有少量筛余（筛余量不超过10%）的最⼩标准筛筛孔尺⼨6. 集料所⽤标准筛有17个不同孔径筛⼦组成，依次有：75mm、63mm、53mm、37.5mm、31.5mm、26.5mm、19mm、16mm、13.2mm、9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm、0.075mm7. 粗集料物理性质①表观密度（视密度）：集料⾃⾝实体体积和闭⼝孔隙体积之和②⽑体积密度：集料⾃⾝实体体积、闭⼝孔隙体积和开⼝孔隙体积之和③表⼲密度：粗集料表⾯⼲燥⽽开⼝孔隙中充满⽔的质量④堆积密度：集料⾃⾝实体体积、闭⼝孔隙体积、开⼝孔隙体积和颗粒之间空隙体积之和⑤真密度：集料在绝对密实状态下的体积V堆＞V⽑＞V表＞V密实ρ堆＜ρ⽑＜ρ表＜ρ真8. 空隙率：堆积时空隙体积占集料总体积的百分率空隙率=（1-ρ⽑/ρ真）*1009. 理想的集料形状应接近球体或⽴⽅体当针⽚状颗粒含量较⾼时，会使集料堆积在⼀起时的空隙率增⼤10. ⽤于⽔泥混凝⼟时，针⽚状颗粒⽤针状会⽚状规准仪判定⽤于沥青混合料，针⽚状颗粒⽤游标卡尺测定的粗集料颗粒的最⼤长度⽅向与最⼩厚度⽅向之⽐≥3的颗粒11. 影响粗集料坚固性的因素：与砂⽯材料的组成和结构、孔隙率、饱⽔程度粗集料的坚固性：集料经饱和硫酸钠（硫酸镁）多次浸泡于烘⼲循环，在该过程中硫酸钠（硫酸镁）会发⽣晶胀作⽤，晶胀作⽤⽐冻胀作⽤更明显12. 粗集料⼒学性质（主要指抗压碎能⼒和磨耗性）①压碎值：越⼩越好②磨耗性：现⾏规范检测评定⽅法⽤洛杉矶磨耗试验③磨耗值（磨耗率）：试验⽅法⽤道瑞磨耗试验机测定，磨耗值越⼩，表⽰抗磨耗性能越好④磨光值：磨光值越⾼，抗滑性越好13. 细集料根据细度模数分为：粗砂：3.7-3.1 中砂：3.1-2.3 细砂：2.2-1.6 特细砂：1.5-0.714. 级配反映粗细集料的分布状况，细度模数反映集料的粗细程度15. 细集料有害物质：泥、泥块、有机质、云母、轻物质、三氧化硫、氯离⼦16. 粗集料取样⽅法：⾸先去除堆⾓处⽆代表性的部分，再在料堆的顶部、中部、底部⼏个不⽤部位进⾏取样；若从⽪带运输机上取样，⽤接料器定时取有代表性的试样；若从⽕车、汽车、货船上取样，应从不同的部位和深度取样（⽤四分法或分料器进⾏缩分）17. 粗集料密度试验（⽹篮法）①⽔⾯⾼出试样⾄少20mm，控制⽔温在15-25℃最后放⼊105±5℃的烘箱中烘⼲②表观相对密度=烘⼲质量/（烘⼲质量-⽔中质量）⽑体积相对密度=烘⼲质量/（饱和⾯⼲质量-⽔中质量）表⼲相对密度=饱和⾯⼲质量/（饱和⾯⼲质量-⽔中质量）吸⽔率=（饱和⾯⼲质量-烘⼲质量）/⽔中质量*100%③俩次结果相差不超过0.02，吸⽔率不超过0.2%④对粒径偏⼩（2.36-4.75mm）都的集料，⽤⽑⼱擦拭时易造成颗粒损失，应采⽤纯棉汗衫进⾏擦拭⑤试验时温度应保持在15-25℃，并且实验过程中波动不超过2℃18.粗集料堆积密度及空隙率试验①松散堆积密度试验：装料的过程中，要求铁锹下沿离容量筒上⼝距离在50mm左右。

粗细集料试验

粗细集料试验
4 、筛上集料过多，可以分两次筛分。当筛余颗粒粒径大 于19mm 时，筛分过程中允许用手指轻轻拨动颗粒， 但不得逐颗塞过筛孔。
? 5 、称取每个筛上的筛余量，准确至总质量的0.1﹪.
? 各筛分计筛余量及筛底存量的总和与筛分前试样的干燥
? 总质量m0相比，相差不得超过m0的0.5﹪。
? 6 、计算
? 6.1 干筛法筛分结果的计算
4 试验步骤
? 4.1 取试样一份装入干净的搪瓷盘中,注入洁净的水, ? 水面至少应高出试样2Omm ,轻轻搅动石料,使附着在 ? 石料上的气泡完全逸出。在室温下保持浸水24h 。 ? 4.2 将吊篮挂在天平的吊钩上,浸入溢流水槽中,向溢流水槽中注水,水面
高度至水槽的溢流孔,将天平调零。吊篮的筛网应保证集料不会通过筛 孔流失,对2.36mm ~4.75mm 粗集料应更换小孔筛网,或在网篮中加 放入一个浅盘。 ? 4.3 调节水温在15~25 范围内。将试样移入吊篮中。溢流水槽中的水 面高度由水槽的溢流孔控制,维持不变。称取集料的水中质量(mw) 。 ? 4.4 提起吊篮,稍稍滴水后,较粗的粗集料可以直接倒在拧干的湿毛巾上。 将较细的粗集料(2.36mm ~4.75mm) 连同浅盘一起取出,稍稍倾斜搪 瓷盘,仔细倒出余水,将粗集料 倒在拧干的湿毛巾上,用毛巾吸走从集料 中漏出的自由水。此步骤需特别注意不得有颗粒丢失,或有小颗粒附在 吊篮上。再用拧干的湿毛巾轻轻擦干集料颗粒的表面水,至表面看不到 发亮的水迹,即为饱和面干状态。当粗集料尺寸较大时,宜逐颗擦干。注 意对较粗的粗集料,拧湿毛巾时不要太用劲,防止拧得太干,对较细的含 水掉,又千万不能将颗粒内部的水吸出。整个过程中不得有集料丢失,且 已擦干的集料不得继续在空气中放置,以防止集料干燥。
三、(1) 粗集料密度及

粗集料和细集料.

粗集料和细集料.

细集料——筛分试验，注意筛分试验过程中操 作细节，并注意沥青混合料用砂的筛分和水泥混 凝土用砂的筛分方法的区别.
监理检测网
密度试验方法 ——真密度

真密度 该密度针对磨细材料， 采用李氏比重瓶法； 操作时注意彻底排除 瓶中空气。 计算公式
m1 -m 2 真 = v2 -v1
监理检测网


三、粗集料表面特征

针片状颗粒——强调的内容：
（1）针片用状颗粒的定义； （2）针片状颗粒试验检测方法；

（3）明确用于不同目的时，针片状颗粒定义 和试验方法上的区别.
监理检测网
四、细集料技术性质

级配：表示颗粒状材料粗细颗粒的分级搭配，通过筛分试验采用下列参数进行评 价。 分计筛余百分率
堆积密度 空隙率（％）＝1－ 100 表观密度（或毛体积密度）

级配——可由砂的级配加以说明； 坚固性——抵御外界环境冻融破坏的能力，采用在饱和硫 酸钠溶液中浸泡并在一定温度下烘干的操作方法进行评价。 注意影响坚固性的因素：除了与砂石材料的组成和结构外， 还取决于孔隙率和饱水程度.
集 料
监理检测网
一、集料基本概念

分类 （1）根据集料形成过程：卵石、碎石；
（2）根据粒径大小：粗集料、细集料（注 意不同用途时的划分依据）； （3）根据化学成分：酸性集料、碱性集料 （知道典型酸性集料和碱性集料代表）.
一、集料基本概念

集料粒径 不同应用目的粒径划分采用不同划分界限。 用 于水泥混凝土的粗细粗集料划分尺寸为4.75mm， 而用于沥青混合料的粗细粗集料划分尺寸为 2.36mm ； 集料最大颗粒 集料最大粒径：使集料100％通过的最小标准 筛筛孔尺寸； 集料公称最大粒径：可能全部通过或允许有少 量存留的最小标准筛筛孔尺寸，即第一次开始产 生少量存留的筛孔尺寸.

粗集料和细集料精品PPT课件

粗集料和细集料精品PPT课件
分别称取经过水中浸泡的粗集料在水中质量和烘干后空气 中的质量，注意被测物质的饱水程度一定要充分彻底。根 据下列公式计算出粗集料的表观密度
表观密度
m空气 m空气 m水中
/ 水
m空气 m空气 m水中
水
这一检测原理根据的是浮力定律——物质在水中受到浮力 作用，作用力的大小取决于物体排开水的体积，而该体积
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
7
二、粗集料的技术性质 ——物理性质
（4）
（表干质量＝材料实体质量＋开口孔隙中吸水的质量）
（5）
（堆积体积＝材料实体体积＋全部孔隙体积＋空隙体积）.
8
二、粗集料的技术性质 ——物理性质
孔隙率和空隙率；
空隙率（％）＝1－
堆积密度
表观密度（或毛体积密度）
100
级配——可由砂的级配加以说明；
坚固性——抵御外界环境冻融破坏的能力，采用在饱和硫 酸钠溶液中浸泡并在一定温度下烘干的操作方法进行评价。
正好就是被测物体体积，其在数值上等于被测物体分别在 空气中称出的质量和在水中称出的质量之差。
15
密度试验方法 ——表干密度和堆积密度
表干密度
m
表干密度
表干
m表干 m水中
水
堆积密度——分为自然堆积时的松装密度和经过 密实过程的紧装密度，该密度包括振实密度和捣 实密度；注意每种密度装填时的不同要求。
级配类型
连续级配——在较宽的范围里不同粒径颗粒连续 分布的级配； 间断级配——在粒径分布过程中，位于中间部位 有一个或 连续若干粒径缺失的级配； 开级配——在较窄且偏粗的范围内连续分布的级 配；

第二周 粗集料的技术性质

第二周 粗集料的技术性质
自然堆积密度 紧装密度 （2）计算公式： 式中： ——细集料堆积密度,g/cm3； ——矿质实体质量，g； 、、 和 —分别为粗集料矿质实体、闭口孔隙、开口孔隙和空隙体积，cm3。
子任务1 粗集料基本知识
12
3、空隙率
含水率
同细集料，测定与计算方法略有不同
级配（T0303-2005）
子任务1 粗集料基本知识
测定方法：洛杉矶法、狄法尔法
3、磨光值：反映路面抗滑性。磨光值愈高，抗滑性愈好。
4、冲击值：反映集料抵抗多次连续重复冲击荷载作用的性能，可采用冲击值试验仪测定
5、磨耗值：又称磨耗率，评定抗滑表层的集料抵抗车轮磨耗的能力。采用道瑞磨耗试验机测 定磨耗值（AAV），磨耗值愈低，耐磨性愈高。
谢谢收看
子任务1 粗集料基本知识
1
粗集料的技术性质
武春山
子任务1 粗集料基本知识
2
一、含义
在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等。 在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。
子任务1 粗集料基本知识
3
二、物理性质
1、密度
表观密度
表观相对密度
提交
子任务1 粗集料基本知识
10
2、堆积密度：是指单位体积(含材料的颗粒固体及闭口、开口孔隙体积及颗粒间空隙体 积)物质颗粒的质量。
自然堆积密度
振实密度率试验（T0310-2005）
子任务1 粗集料基本知识
11
堆积密度 （1）含义：单位体积（含矿质实体及其闭口、开口孔隙体积及颗粒间空隙体积） 物质颗粒的质量。
（1）规准仪法：适用于测定水泥混凝土用的4.75mm以上的粗集料的针、片状颗粒含量。

粗细集料讲义.

粗细集料讲义.

• 4.2 四分法：如图T0301-3所示。将所取试样置于平板上，在 自然状态下拌和均匀，大致摊平，然后沿互相垂直的两个方 向，把试样由中向边摊开，分成大致相等的四份.取其对角的 两份重新拌匀，重复 上述过程，直至缩分 后的材料量略多 于进 行试验所必需的 量。
• 4.3缩分后的试样数量应符合各项试验规定数量的要求。 • 5 试样的包装 • 每组试样应采用能避免细料散失及防止污染的容器包装，并 附卡片标明试样编号，取 • 样时间、产地、规格、试样代表数量、试样品质、要求检验 项目及取样方法等。
图T0301-1
• （2）在材料场同批来料的料堆上取样时，应先铲除 堆脚等处无代表性的部分，再在料堆的顶部、中部 和底部，各由均匀分布的几个不同部位，取得大致 相等的若干份组成一组试样，务必使所取试样能代 表本批来料的情况和品质。 • （3）从火车、汽车、货船上取样时.应从各不同部位 和深度处，抽取大致相等的试样若干份，组成一组 试样。抽取的具体份数，应视能够组成本批来料代 表样的需要而定。 • （4）从沥青拌和楼的热料仓取样时。应在放料口的 全断面上取样通常宜将一开始按正式生产的配比投 料拌和的几锅(至少5锅以上)废弃，然后分别将每个 热料仓放出至装载机上，倒在水泥地上，适当拌和， 从3处以上的位置取样，拌和均匀，取要求数量的试 样。
• 5.表干密度(饱和面干毛体积密度) • 单位体积(含材料的实体矿物成分及其闭口孔隙、开口孔隙等 颗粒表面轮廓线所包围的全部毛体积)物质颗粒的饱和面干质 量。 • 6.表干相对密度(饱和面干毛体积相对密度) • 表干密度与同温度水的密度之比值。 • 7.毛体积密度 • 单位体积(含材料的实体矿物成分及其闭口孔隙、开口孔隙等 颗粒表面轮廓线所包围的毛体积)物质颗粒的干质量。 • 8.毛体积相对密度 • 毛体积密度与同温度水的密度之比值。 • 9.石料磨耗值 • 按规定方法测得的石料抵抗磨耗作用的能力，其测定方法分别 有洛杉矶法、道瑞法和狄法尔法。 • 10.石料压碎值 • 按规定方法测得的石料抵抗压碎的能力，以压碎试验后小于规 定粒径的石料质量百分率表示。

粗细集料培训讲义

粗细集料培训讲义

p
' i
—各号筛上的分计筛余百分率(％)；
m5—由于筛分造成的损耗(g)； m0—用于干筛的干燥集料总质量(g)； mi—各号筛上的分计筛余(g)；
i—依次为0.075㎜、0.15㎜……至集料最大粒径的排序。
c.干筛累计筛余百分率
各号筛的累计筛余百分率为该号筛以上各号筛的分计筛余百分率之和，精确 至0.1％。
a.按式(T0302—3)、(10302-4)计算粗集料中0.075㎜筛下部分质 量m0.075和含量P0.075，精确至0.1％。当两次试验结果P0.075的差值超过1 ％时，试验应重新进行。
m0.075= m3一m4
(T0302-3)
P = = 0.075
m0.075 m3
m3 m4 100 m3
（6）数据处理：
①干筛法筛分结果的计算
a.计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质
量m0之差，作为筛分时的损耗，并计算损耗率，若损耗率大于0.3％，应 重新进行试验。
m5=m0-(∑mi+m底)
(T0302-1)
式中：m5——由于筛分造成的损耗(g)；
m0——用于干筛的干燥集料总质量(g)；
⑦在确保细粉不散失的前提下，小心泌去搪瓷盘中的积水，将搪瓷盘连 同集料一起置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量 (m4)，准确至0.1％。以m3与m4之差作为0.075㎜的筛下部分。
⑧将回收的干燥集料按干筛方法筛分出0.075㎜筛以上各筛的筛余量，此 时0.075㎜筛下部分应为0，如果尚能筛出，则应将其并入水洗得到的0.075 ㎜的筛下部分，且表示水洗得不干净。
2 、粗集料 在沥青混合料中，粗集料是指最大公称粒径大于2.36㎜的碎石、破碎砾石、筛选砾石

粗细集料试验

粗细集料试验

• 4.5立即在保持表干状态下,称取集 料的表干质量(mf)。
• 4.6将集料置于浅盘中,放入 105℃±5℃的烘箱中烘干至恒重。 取出浅盘,放在带盖的容器中冷却至 室温,称取集料的烘干质量(ma)。
毛体积相对密度、表观密度、表干密度、毛体积密度,以及粗集料 的吸水率。 • 2仪具与材料 • (1)天平或浸水天平:可悬挂吊篮测定集料的水中质量,称量应满足 试样数量称量要求,感量不大于最大称量的0.05%。 • (2)吊篮:耐锈蚀材料制成,直径和高度为150mm左右,四周及底部 用1mm~2mm的筛网编制或具有密集的孔眼。 • (3)溢流水槽:在称量水中质量时能保持水面高度一定。
粗
细
集
料
的
检
测
讲解人：韩正国 2013、3
粗集 料 一、概念及试验
1、在水泥混凝土中，粗集料是 指粒径大于4.75㎜的碎石、砾 石和破碎砾石。
2、试验：筛分、合成后集料的 密度、吸水率、堆积密度、振 实密度、捣实密度、孔隙率、 含泥量、泥块含量、针片状含 量以及压碎值。
一、仪具
（1）试验筛：根据需要选用规定的标准筛。 （2）摇筛机。 （3）天平或台称：感量不大于试样质量的0.1﹪. （4）其他：盘子、铲子、毛刷等。
二、粗集料的筛分（干筛法）
1、5～10mm取试样不少于1㎏，10 ～20mm不少于1 ㎏，16.5 ～31.5mm不少于4㎏
2、取试样一份置105℃±5℃烘箱中烘干至恒 重， 称取 干燥集料试样的总质量（m0），准确至0.1％。
3、将试样放入套筛中，进行筛分。不停的运动，人工筛 分时，集料在筛面上要同时水平及上下方向直至1分钟 内通过筛孔的质量小于筛上残余量的0.1％为止；用摇 筛机筛分与人工筛分一样，在筛完后都要确认1分钟内 通过筛孔的质量小于筛上残余量的0.1％。

26.粗细集料的分类名词解释

26.粗细集料的分类名词解释

26.粗细集料的分类名词解释
粗细集料是指在混凝土或其他建筑材料中用于增加材料强度和改善物理性质的石料或其他颗粒状材料。

根据颗粒大小和用途不同，可以将粗细集料分为以下几种：
1. 细集料：颗粒大小在0.075毫米到5毫米之间，用于混凝土制造、沥青路面、水泥制品等。

2. 中集料：颗粒大小在5毫米到20毫米之间，用于混凝土制造、建筑、路基等。

3. 粗集料：颗粒大小在20毫米到80毫米之间，用于混凝土制造、路基、铁路基础等。

4. 骨料：颗粒大小在80毫米以上，用于路堤、堤坝、航道基础等。

5. 砾石：颗粒大小在10毫米以上，通常用于铺路、铺地等。

6. 碎石：颗粒大小在5毫米到10毫米之间，通常用于路面修建、建筑等。

7. 砂石：颗粒大小在0.15毫米到5毫米之间，用于混凝土制造、建筑等。

8. 沙子：颗粒大小在0.075毫米到0.15毫米之间，用于混凝土制造、建筑等。

粗集料和细集料精选幻灯片

粗集料和细集料精选幻灯片
监理检测网 4
一、集料基本概念


取样量 现场选取用于室内试验所需的材料数量， 要求有代表性，前后取样的一致性。 该数量取决于试验项目内容、项目的数目 以及集料公称粒径的大小。 试验用量 针对某项试验所需的数量，取决于具体试 验项目和材料公称粒径大小。
5
监理检测网
堆积密度 空隙率（％）＝1－ 100 表观密度（或毛体积密度）

级配——可由砂的级配加以说明； 坚固性——抵御外界环境冻融破坏的能力，采用在饱和硫 酸钠溶液中浸泡并在一定温度下烘干的操作方法进行评价。 注意影响坚固性的因素：除了与砂石材料的组成和结构外， 还取决于孔隙率和饱水程度. 9
细集料——筛分试验，注意筛分试验过程中操 作细节，并注意沥青混合料用砂的筛分和水泥混 凝土用砂的筛分方法的区别.
监理检测网 13
密度试验方法 ——真密度

真密度 该密度针对磨细材料， 采用李氏比重瓶法； 操作时注意彻底排除 瓶中空气。 计算公式
m1 -m 2 真 = v2 -v1
监理检测网 3

一、集料基本概念 ——标准筛

标准筛概念 根据规范要求，沿用多年的两套标准筛 系统合并为一种规格，孔的形状全部为方 形，其中孔径设置有： 75mm、63mm、53mm、37.5mm、 31.5mm、 26.5mm、19mm、16mm、 13.2mm、9.5mm、4.75mm、2.36mm、 1.18mm、0.6mm、0.3mm、0.15mm、 0.075mm .
二、粗集料的技术性质 ——物理性质

物理常数：密度
密度定义：在一定（温度）条件下物质单位体积材料 的质量，采用公式可表示为：
质量 m 密度＝ （体积） V t

第二章粗细骨料PPT

第二章粗细骨料PPT

1、和易性（工作性）的概念
和易性是砼拌合物的施工操作（拌合、运输、浇灌、捣实） 的难易程度和抵抗离析作用程度并能获得质量均匀，密 实砼的性能。和易性主要包括流动性、粘聚性和保水性：
各组成材料之间具有一定的 内聚力，在运输和浇注过程 中不致产生离析和分层现象
的性质。
在本身自重或施工机械振捣 作用下，能产生流动并且均 匀密实地填满模板的性能。
颗粒级配示意图
粗细程度表征:筛分析法
编号 1 2 3 4
筛孔尺寸 4.75 2.36 1.18 0.60
筛余(g) 分计筛余(%)
m1
a1
m2
a2
…
…
ai

mi 500
100
n
An ai
i1
累计筛余(%)
A1=a1 A2 =a1+a2
…………
5
0.30
m 500？
6
0.15
m6
气干
饱和面干
含水湿润
干燥 状态
气干 状态
饱和面 干状态
湿润 状态
砂的含水状态
9）骨料的有害杂质
有含害泥杂量质很的大种的类：骨料
粘土、泥块、云母； 硫酸盐、硫化物、有机质； 活性SiO2； 针片状颗粒等。
有害杂质的危害：
影响水泥的水化、腐蚀水泥石； 影响混凝土的和易性 影响混凝土的强度与耐磨性； 增大混凝土的收缩； 引起碱－骨料反应等。
4、针、片状颗粒含量
针状颗粒：是指颗粒长度大于该颗粒所在粒级平均粒径2.4倍的颗粒。 片状颗粒：是指颗粒厚度小于该颗粒所在粒级平均粒径0.4倍的颗粒。
26
针片状骨料颗粒
针片状
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

筛分 表观密度
8 6 2 8
吸水率
含泥量 泥块含量 针片状含 量
8
0.6
8
1.2
8
2.5
8
4
24
8
24
8
40
20
40
20
60
-
80
-
80
-
• ②采用广口瓶法测定表观密度时，集料最大粒径不大于40㎜ 者，其最少取样数量为8㎏。
• 4试样的缩分 • 4.1分料器法：将试样拌匀后如图T0301—2所示， 通过分料器分为大致相等的两份，再取其中的一 份分成两份，缩分至需要的数量为止。 • 4.2 四分法：如图T0301-3所示。将所取试样臵于平板上，在 自然状态下拌和均匀，大致摊平，然后沿互相垂直的两个方 向，把试样由中向边摊开，分成大致相等的四份.取其对角的 两份重新拌匀，重复 上述过程，直至缩分 后的材料量略多 于进 行试验所必需的 量。
二、检测依据
• 1.《公路工程集料试验规程》JTG E42-2005 • 2. 《城镇道路工程施工与质量验收规范》 CJJ1-2008；
三、取样法
• 1.适用范围 • 适用于对粗集料的取样，也适用于含粗集料的集料混合料如级配碎石、 天然砂砾等的取样方法。 • 2.取样方法和试样份数 • （1）通过皮带运输机的材料如采石场的生产线、沥青拌和楼的冷料输送 带、无机结合料稳定集料、级配碎石混合料等，应从皮带运输机上采集样 品。取样时，可在皮带运输机骤停的状态下取其中一截的全部材料(图 T0301-1)，或在皮带运输机的端部连续接一定时间的料得到，将间隔3次 以上所取的试样组成一组试样，作为代表性试样。
表T0301-1试验项目所需粗集料的最 小取样质量
相对于下列公称最大粒径(㎜)的最小取样质量(㎏) 试验项目
4.75 9.5 10 8 2 8 13.2 12.5 8 2 8 16 15 8 2 8 19 20 8 4 24 26.5 31.5 37.5 20 8 4 24 30 12 4 40 40 16 6 40 53 50 20 6 60 63 60 24 6 60 75 80 24 8 80
粗 细 集 料
主讲人：徐向荣 2009.4
粗集料 一、概念
• 1 .集料(骨料) • 在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机 制砂、石屑、砂等。 • 2 .粗集料 • 在沥青混合料中，粗集料是指粒径大于2.36㎜的碎石、破碎 砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒 径大于4.75㎜的碎石、砾石和破碎砾石。 • 3.表观密度(视密度) • 单位体积(含材料的实体矿物成分及闭口孔隙体积)物质颗粒的 干质量。 • 4.表观相对密度(视比重) • 表观符合各项试验规定数量的要求。 • 5 试样的包装 • 每组试样应采用能避免细料散失及防止污染的容器包装，并 附卡片标明试样编号，取 • 样时间、产地、规格、试样代表数量、试样品质、要求检验 项目及取样方法等。
四、试验
• （一）粗集料及集料混合料的筛分试验 • （1）目的与适用范围 • ①测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝 土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集 料必须采用水洗法试验。 • ②本方法也适用于同时含有粗集料、细集料、矿粉的集料 混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配 砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、 热料仓材料、沥青混合料经溶剂抽提后的矿料等。 • （2）仪器设备： • ①试验筛：根据需要选用规定的标准筛。 • ②摇筛机。 • ③天平或台秤：感量不大于试样质量的0.1％ • ④其它：盘子、铲子、毛刷等。
图T0301-1
• （2）在材料场同批来料的料堆上取样时，应先铲除 堆脚等处无代表性的部分，再在料堆的顶部、中部 和底部，各由均匀分布的几个不同部位，取得大致 相等的若干份组成一组试样，务必使所取试样能代 表本批来料的情况和品质。 • （3）从火车、汽车、货船上取样时.应从各不同部位 和深度处，抽取大致相等的试样若干份，组成一组 试样。抽取的具体份数，应视能够组成本批来料代 表样的需要而定。 • （4）从沥青拌和楼的热料仓取样时。应在放料口的 全断面上取样通常宜将一开始按正式生产的配比投 料拌和的几锅(至少5锅以上)废弃，然后分别将每个 热料仓放出至装载机上，倒在水泥地上，适当拌和， 从3处以上的位臵取样，拌和均匀，取要求数量的试 样。
• 5.表干密度(饱和面干毛体积密度) • 单位体积(含材料的实体矿物成分及其闭口孔隙、开口孔隙等 颗粒表面轮廓线所包围的全部毛体积)物质颗粒的饱和面干质 量。 • 6.表干相对密度(饱和面干毛体积相对密度) • 表干密度与同温度水的密度之比值。 • 7.毛体积密度 • 单位体积(含材料的实体矿物成分及其闭口孔隙、开口孔隙等 颗粒表面轮廓线所包围的毛体积)物质颗粒的干质量。 • 8.毛体积相对密度 • 毛体积密度与同温度水的密度之比值。 • 9.石料磨耗值 • 按规定方法测得的石料抵抗磨耗作用的能力，其测定方法分别 有洛杉矶法、道瑞法和狄法尔法。 • 10.石料压碎值 • 按规定方法测得的石料抵抗压碎的能力，以压碎试验后小于规 定粒径的石料质量百分率表示。
• • • •
• •
• • • •
11. 集料空隙率(间隙率) 集料的颗粒之间空隙体积占集料总体积的百分比。 12.针片状颗粒 指粗集料中细长的针状颗粒与扁平的片状颗粒。当颗粒形状 的诸方向中的最小厚度(或直径)与最大长度(或宽度)的尺寸之 比小于规定比例时，属于针片状颗粒。 13.标准筛 对颗粒性材料进行筛分试验用的符合标准形状和尺寸规格要 求的系列样品筛。标准筛筛孔为正方形(方孔筛)，筛孔尺寸依 次为75㎜、63㎜、53㎜、37.5㎜、31.5㎜、26.5㎜、19㎜、 16㎜、13.2㎜、9.5㎜、4.75㎜、2.36㎜、1.18㎜、0.6㎜、 0.3㎜、0.15㎜、0.075㎜。 14. 集料最大粒径 指集料的100％都要求通过的最小的标准筛筛孔尺寸。 15. 集料的公称最大粒径 指集料可能全部通过或允许有少量不通过(一般容许筛余不超 过1O％)的最小标准筛筛孔尺寸。通常比集料最大粒径小一个 粒级。
