硅片切割工艺讲义

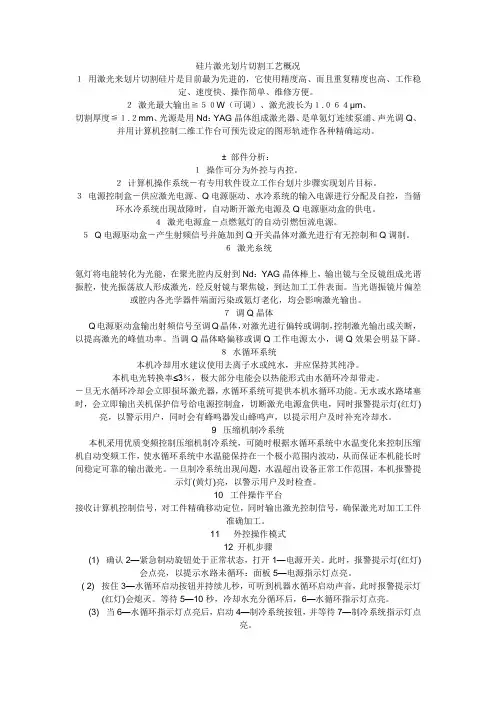

硅片激光划片切割工艺概况１用激光来划片切割硅片是目前最为先进的，它使用精度高、而且重复精度也高、工作稳定、速度快、操作简单、维修方便。

２激光最大输出≧５０W（可调）、激光波长为１.０６４µm、切割厚度≦１.２mm、光源是用Nd：YAG晶体组成激光器、是单氪灯连续泵浦、声光调Q、并用计算机控制二维工作台可预先设定的图形轨迹作各种精确运动。

±部件分析：１操作可分为外控与内控。

２计算机操作系统－有专用软件设立工作台划片步骤实现划片目标。

３电源控制盒－供应激光电源、Q电源驱动、水冷系统的输入电源进行分配及自控，当循环水冷系统出现故障时，自动断开激光电源及Q电源驱动盒的供电。

４激光电源盒－点燃氪灯的自动引燃恒流电源。

５Q电源驱动盒－产生射频信号并施加到Q开关晶体对激光进行有无控制和Q调制。

６激光糸统氪灯将电能转化为光能，在聚光腔内反射到Nd：YAG晶体棒上，输出镜与全反镜组成光谐振腔，使光振荡放人形成激光，经反射镜与聚焦镜，到达加工工件表面。

当光谐振镜片偏差或腔内各光学器件端面污染或氪灯老化，均会影响激光输出。

７调Q晶体Q电源驱动盒输出射频信号至调Q晶体，对激光进行偏转或调制，控制激光输出或关断，以提高激光的峰值功率。

当调Q晶体略偏移或调Q工作电源太小，调Q效果会明显下降。

８水循环系统本机冷却用水建议使用去离子水或纯水，并应保持其纯净。

本机电光转换率≤3％，极大部分电能会以热能形式由水循环冷却带走。

－旦无水循环冷却会立即损坏激光器，水循环系统可提供本机水循环功能。

无水或水路堵塞时，会立即输出关机保护信号给电源控制盒，切断激光电源盒供电，同时报警提示灯(红灯)亮，以警示用户，同时会有蜂呜器发山蜂鸣声，以提示用户及时补充冷却水。

9 压缩机制冷系统本机采用优质变频控制压缩机制冷系统，可随时根据水循环系统中水温变化来控制压缩机自动变频工作，使水循环系统中水温能保持在一个极小范围内波动，从而保证本机能长时间稳定可靠的输出激光。

实验用硅片切割操作方法
硅片切割操作方法一般如下：
1. 准备工具：硅片切割机、锯片、砂轮、钳子、手套、口罩等。

2. 将硅片固定在钳子上，用手持砂轮将硅片切一片。

3. 将硅片放在切割机架上，调整切割厚度和宽度，并选择合适的锯片。

4. 打开切割机开关，开始切割，同时要保持切割速度均匀。

5. 在切割过程中，注意观察硅片表面是否有裂纹或破损，一旦发现应及时停机检查。

6. 切割完成后，用洁净的布擦拭表面，将硅片存放在干燥、清洁的地方。

需要注意的是，硅片切割时需要进行严格的安全防护，戴好手套、口罩等防护用品，以免因操作不慎导致受伤。

另外，硅片是一种易碎材料，切割时应注意力度和速度，避免出现断裂或破损。

光伏硅片切割流程《光伏硅片切割流程：一场神奇的“硅片变身记”》嘿，小伙伴们！今天我要给你们讲一讲超级有趣的光伏硅片切割流程。

你们知道吗？那些在太阳能板里起着超级重要作用的硅片，可不是随随便便就长成我们看到的样子的。

我先来说说硅料吧。

硅料就像是一块超级大的蛋糕，不过这个蛋糕可不能直接吃哦，它是制造硅片的原料。

这硅料有单晶硅和多晶硅之分。

单晶硅就像是一群特别听话、排得整整齐齐的小士兵，它们的原子排列很规则；多晶硅呢，就像是一群有点调皮的小娃娃，原子排列没有那么整齐。

接下来就是切割前的准备啦。

我们得把硅料固定好，这就好比是把我们要雕刻的东西稳稳地放在桌子上一样。

这个固定的工具可厉害了，要保证硅料在切割的时候不会乱跑。

这时候呀，工人们就像是小心翼翼照顾小宝宝的爸爸妈妈，一点点调整着硅料的位置，嘴里可能还嘟囔着：“可不能歪了呀，宝贝。

”然后，真正的切割就要开始喽。

切割硅片的线锯就像是一把超级精细的梳子。

不过这把梳子不是用来梳头发的，而是用来把硅料切成一片片薄薄的硅片。

这线锯的线特别细，细得就像我们的头发丝儿似的。

这些线在高速运转，就像一群小旋风在硅料上飞舞。

你可能会问：“这么细的线能把硅料切开吗？”哈哈，这你就不懂了吧。

这线锯上还带着切割液呢，切割液就像是线锯的小助手，它能让切割变得更容易，还能把切割时产生的那些小碎末给带走，就像小清洁工一样。

在切割的时候呀，机器发出嗡嗡嗡的声音，就像是一群小蜜蜂在辛勤工作。

工人叔叔们就站在旁边，眼睛紧紧地盯着机器，就像老鹰盯着猎物一样。

他们可不敢有丝毫的松懈，要是出了点小问题，那可不得了。

比如说，如果线锯断了，那就像是做饭的时候锅铲突然断了一样糟糕。

这时候，他们就得赶紧停下来，重新调整。

我想呀，他们心里肯定在想：“哎呀，可别出岔子呀。

”切割完一片后，一片又一片，就像魔术师从帽子里不断地变出小兔子一样神奇。

这些硅片的厚度那是相当薄，薄得就像我们的纸张一样。

你能想象这么薄的硅片是从那么大块的硅料上切下来的吗？这就像是把一座大山削成一片片小树叶一样厉害。

硅片是半导体和光伏领域的主要生产材料。

硅片多线切割技术是目前世界上比较先进的硅片加工技术，它不同于传统的刀锯片、砂轮片等切割方式，也不同于先进的激光切割和内圆切割，它的原理是通过一根高速运动的钢线带动附着在钢丝上的切割刃料对硅棒进行摩擦，从而达到切割效果。

在整个过程中，钢线通过十几个导线轮的引导，在主线辊上形成一张线网，而待加工工件通过工作台的下降实现工件的进给。

硅片多线切割技术与其他技术相比有：效率高，产能高，精度高等优点。

是目前采用最广泛的硅片切割技术。

多线切割技术是硅加工行业、太阳能光伏行业内的标志性革新，它替代了原有的内圆切割设备，所切晶片与内圆切片工艺相比具有弯曲度（BOW）、翘曲度（WARP）小，平行度（TAPER）好，总厚度公差（TTA）离散性小，刃口切割损耗小，表面损伤层浅，晶片表面粗糙度小等等诸多优点。

太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。

在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。

一、切割液（PEG）的粘度由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。

1、切割液的粘度是碳化硅微粉悬浮的重要保证。

由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。

例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。

只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。

2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生高温，所以切割液的粘度又对冷却起着重要作用。

切硅片的原理切割硅片是指将硅棒或硅大块切割成薄片或小块的加工过程，是制备半导体器件的基础步骤之一。

切割硅片的原理主要涉及到切割工具、切割方式以及切割操作。

1. 切割工具：切割硅片常用的工具是切割盘和金刚石切割线。

切割盘通常由多晶刚玉等材料制成，具有高硬度和刚性，能够提供足够的切割压力。

金刚石切割线则是由金刚石粉末与金属或陶瓷材料混合压制而成，具有极高的硬度和耐磨性。

2. 切割方式：主要有线切割和盘切割两种方式。

线切割是将硅棒或硅大块固定在两个滚轮之间，通过线切割盘上的金刚石线切割硅材料。

盘切割是将硅大块放置在切割盘上，通过旋转盘切割硅材料。

3. 切割操作：切割硅片的具体操作步骤如下：（1）准备工作：将硅棒或硅大块清洗，去除表面的杂质和氧化层。

将硅材料固定在切割盘上或两个滚轮之间，并调整好切割机的参数。

（2）切割：开启切割机，启动切割盘或滚动线切割设备，硅材料开始被切割。

切割盘或线切割设备的切割方式可以根据需要进行选择和调整。

（3）润滑剂：在切割过程中，为了降低切割盘或线与硅材料的摩擦，防止过热和损伤硅材料，通常会使用润滑剂。

润滑剂可以增加切割效率和保护硅材料的质量。

（4）切割后处理：切割完成后，将切割下来的硅片从切割盘或滚轮上取下，进行清洗和检查。

根据需要，可以将硅片进行进一步的处理，如去除边缘磕碰，修整大小等。

总结：切割硅片的原理主要包括切割工具、切割方式和切割操作。

切割工具包括切割盘和金刚石切割线，能够提供足够的切割压力和硬度。

切割方式主要有线切割和盘切割两种，可以根据需要选择。

切割操作需要将硅材料固定好，调整好切割机的参数，并使用润滑剂降低摩擦，防止过热和损伤硅材料。

切割完成后进行处理，如清洗和修整等。

切割硅片是制备半导体器件的重要步骤，其切割质量和精度对后续工艺和器件性能有重要影响。

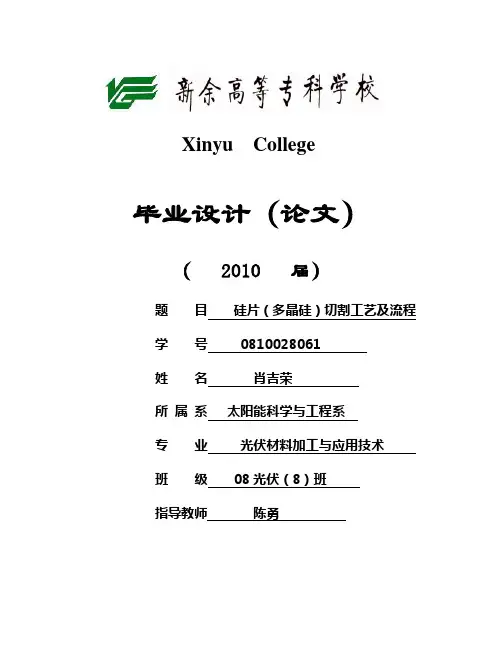

Xinyu College毕业设计（论文）（ 2010 届）题目硅片（多晶硅）切割工艺及流程学号**********姓名肖吉荣所属系太阳能科学与工程系专业光伏材料加工与应用技术班级08光伏（8）班指导教师陈勇新余高等专科学校教务处制硅片（多晶硅）切割工艺及流程摘要随着能源短缺和环境污染等问题的日益加剧，利用可再生、无污染的能源已成为现代社会的一个趋势，太阳能的开发与利用越来越被人们所重视。

未来太阳的大规模应用主要是用来发电，目前实用太阳能发电方式主要为“光—电转换”。

其基本原理是利用光生伏打效应将太阳辐射能直接转换为电能，它的基本装置是太阳能电池。

太阳能电池是由太阳能电池硅片组件组成的一个系统。

硅片的质量直接影响了太阳电池的光电转换效率。

本文介绍了光伏产业的发展现状及趋势，对多线切割、硅片切割机的工作原理及结构进行了大概的介绍，详细阐述了硅片切割工艺及流程，并对切片切割操作中遇到的问题及解决方案作了详尽的论述。

关键词：多线切割；wafer(polycrystalline) cutting technology andflowAbstract•As the shortage of energy and the pollution of environment, it is a trend use renewable and non-pollution energy nowadays, thedevelopment and use of solar energy is becoming more valued by people .A scale use of the sunshine is main use to generate electricity。

Nowadays the main way to use solar to generate electricity is translate light to electricity . Its basic principle is use photovoltaic effect to solar radiation energy to electric immediate. Its foundation appliance is solar cell. Solar cell is a system make of silicon wafers. The quality of silicon wafer influences the photoelectric conversion efficiency of solar immediate.This passage introduced the current situation and trend ofPhotovoltaic Industry. We have a general introduce of multiwire cutting , the operating principle and the structure of silicon wafer slitter. Also it included the expound silicon wafer cutting and technological process in detail. At last, we have a detail expound of the problems and solve project while cutting silicon wafers and solve project..Keywords: multiwire cutting;目录摘要 (I)ABSTRACT (II)第1章光伏产业的发展现状及趋势 (2)1.1国际光伏产业的现状 (1)1.2国内光伏产业的现状 ..................................................... 错误!未定义书签。

太阳电池的硅片切割技术详解硅片切割是太阳能光伏电池制造工艺中的关键部分。

该工艺用于处理单晶硅或者多晶硅的固体硅锭。

线锯首先把硅锭切成方块，然后切成很薄的硅片。

(图1)这些硅片就是制造光伏电池的基板。

图1.硅片切割的3个步骤：切料, 切方和切片硅片是晶体硅光伏电池技术中最昂贵的部分，所以降低这部分的制造成本对于提高太阳能对传统能源的竞争力至关重要。

本文将对硅片切片工艺、制造业的挑战和新一代线锯技术如何降低切片成本做一个概述。

线锯的发展史第一台实用的光伏切片机台诞生于1980年代，它源于Charles Hauser 博士前沿性的研究和工作。

Charles Hauser 博士是瑞士HCT切片系统的创办人，也就是现在的应用材料公司PWS精确硅片处理系统事业部的前身。

这些机台使用切割线配以研磨浆来完成切割动作。

今天，主流的用于硅锭和硅片切割的机台的基本结构仍然源于Charles Hauser 博士最初的机台，不过在处理载荷和切割速度上已经有了显著的提高。

切割工艺现代线锯的核心是在研磨浆配合下用于完成切割动作的超细高强度切割线。

最多可达1000条切割线相互平行的缠绕在导线轮上形成一个水平的切割线“网“。

马达驱动导线轮使整个切割线网以每秒5到25米的速度移动。

切割线的速度、直线运动或来回运动都会在整个切割过程中根据硅锭的形状进行调整。

在切割线运动过程中，喷嘴会持续向切割线喷射含有悬浮碳化硅颗粒的研磨浆。

图2. 硅块通过切割线组成的切割网.硅块被固定于切割台上，通常一次4块。

切割台垂通过运动的切割线切割网，使硅块被切割成硅片(图2)。

切割原理看似非常简单，但是实际操作过程中有很多挑战。

线锯必须精确平衡和控制切割线直径、切割速度和总的切割面积，从而在硅片不破碎的情况下，取得一致的硅片厚度，并缩短切割时间。

减少硅料消耗对于以硅片为基底的光伏电池来说，晶体硅(c-Si)原料和切割成本在电池总成本中占据了最大的部分。

光伏电池生产商可以通过在切片过程中节约硅原料来降低成本。

太阳能光伏电池硅片切割技术硅片切割是太阳能光伏电池制造工艺中的关键部分。

该工艺用于处理单晶硅或者多晶硅的固体硅锭。

线锯首先把硅锭切成方块，然后切成很薄的硅片。

（图1）这些硅片就是制造光伏电池的基板。

图 1.硅片切割的3个步骤：切料, 切方和切片硅片是晶体硅光伏电池技术中最昂贵的部分，所以降低这部分的制造成本对于提高太阳能对传统能源的竞争力至关重要。

本文将对硅片切片工艺、制造业的挑战和新一代线锯技术如何降低切片成本做一个概述。

线锯的发展史第一台实用的光伏切片机台诞生于1980年代，它源于Charles Hauser 博士前沿性的研究和工作。

Charles Hauser 博士是瑞士HCT切片系统的创办人，也就是现在的应用材料公司PWS精确硅片处理系统事业部的前身。

这些机台使用切割线配以研磨浆来完成切割动作。

今天，主流的用于硅锭和硅片切割的机台的基本结构仍然源于Charles Hauser 博士最初的机台，不过在处理载荷和切割速度上已经有了显著的提高。

切割工艺现代线锯的核心是在研磨浆配合下用于完成切割动作的超细高强度切割线。

最多可达1000条切割线相互平行的缠绕在导线轮上形成一个水平的切割线“网“。

马达驱动导线轮使整个切割线网以每秒5到25米的速度移动。

切割线的速度、直线运动或来回运动都会在整个切割过程中根据硅锭的形状进行调整。

在切割线运动过程中，喷嘴会持续向切割线喷射含有悬浮碳化硅颗粒的研磨浆。

图 2. 硅块通过切割线组成的切割网.硅块被固定于切割台上，通常一次4块。

切割台垂通过运动的切割线切割网，使硅块被切割成硅片（图2）。

切割原理看似非常简单，但是实际操作过程中有很多挑战。

线锯必须精确平衡和控制切割线直径、切割速度和总的切割面积，从而在硅片不破碎的情况下，取得一致的硅片厚度，并缩短切割时间。

减少硅料消耗对于以硅片为基底的光伏电池来说，晶体硅(c-Si)原料和切割成本在电池总成本中占据了最大的部分。
