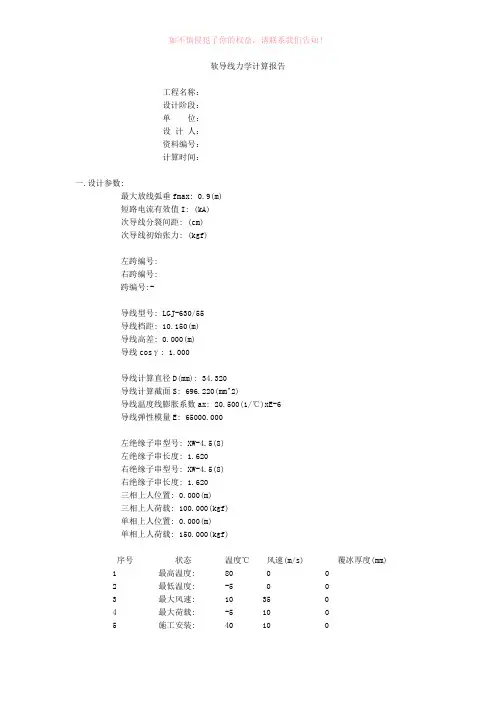

软导线力学计算报告工程名称：设计阶段：单位：设计人：资料编号：计算时间：一.设计参数:最大放线弧垂fmax: 0.9(m)短路电流有效值I: (kA)次导线分裂间距: (cm)次导线初始张力: (kgf)左跨编号:右跨编号:跨编号:-导线型号: LGJ-630/55导线档距: 10.150(m)导线高差: 0.000(m)导线cosγ: 1.000导线计算直径D(mm): 34.320导线计算截面S: 696.220(mm^2)导线温度线膨胀系数ax: 20.500(1/℃)xE-6导线弹性模量E: 65000.000左绝缘子串型号: XW-4.5(8)左绝缘子串长度: 1.620右绝缘子串型号: XW-4.5(8)右绝缘子串长度: 1.620三相上人位置: 0.000(m)三相上人荷载: 100.000(kgf)单相上人位置: 0.000(m)单相上人荷载: 150.000(kgf)序号状态温度℃风速(m/s) 覆冰厚度(mm)1 最高温度: 80 0 02 最低温度: -5 0 03 最大风速: 10 35 04 最大荷载: -5 10 05 施工安装: 40 10 06 施工安装: 35 10 07 施工安装: 30 10 08 施工安装: 25 10 09 施工安装: 20 10 010 施工安装: 15 10 011 施工安装: 10 10 012 施工安装: 5 10 013 施工安装: 0 10 014 施工安装: -5 10 015 施工安装: -10 10 016 施工安装: -15 10 017 施工安装: -20 10 018 施工安装: -25 10 019 施工安装: -30 10 020 施工安装: -35 10 021 施工安装: -40 10 022 三相上人: 0 10 023 三相上人: 10 10 024 单相上人: 0 10 025 单相上人: 10 10 0二.导线和绝缘子串的单位荷重主导线在各工作况下的单位荷重(1) 导线自重q1 = 2.209(kgf/m)(2) 导线冰重q2 = 0.00283*b*(d+b)= 0.0283*0*(34+0)=0.000kg(f/m)(3) 导线自重及冰重q3 = q1+q2=2.209+0.000=2.209(kgf/m)(4) 导线所受风压q4 = 0.075*Vf^2*d*1.0e-3=0.075*35^2*34*1.0e-3=3.153(kgf/m)q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*34*1.0e-3=0.257(kgf/m)(5) 导线覆冰时所受风压q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(34+2*0)*1.0e-3=0.257(kgf/m) (6) 导线无冰时自重与风压的合成荷重q6 = sqrt(q1^2+q4^2)=sqrt(2.209^2+3.153^2)=3.850(kgf/m)q6' = sqrt(q1^2+q4'^2)=sqrt(2.209^2+0.257'^2)=2.224(kgf/m)(7) 导线覆冰时自重、冰重与风压的合成荷重q7 = sqrt(q3^2+q5^2)=sqrt(2.209^2+0.257^2)=2.224(kgf/m)左绝缘子串在各种工况下的荷重(1) 绝缘子串自重:q1 = 56.000(kgf)(6) 绝缘子串无冰时，自重与风压的合成荷重q6 = 56.581(kgf)q6p = 56.004(kgf)(7)绝缘子串覆冰时自重、冰重与风压的合成荷重q7 = 56.004(kgf)右绝缘子串在各种工况下的荷重(1) 绝缘子串自重:q1 = 56.000(kgf)(6) 绝缘子串无冰时，自重与风压的合成荷重q6 = 56.581(kgf)q6p = 56.004(kgf)(7)绝缘子串覆冰时自重、冰重与风压的合成荷重q7 = 56.004(kgf)左跳线在各工作况下的单位荷重(1) 导线自重q1 = 2.209(kgf/m)(2) 导线冰重q2 = 0.00283*b*(d+b)= 0.0283*0*(34+0)=0.000kg(f/m)(3) 导线自重及冰重q3 = q1+q2=2.209+0.000=2.209(kgf/m)(4) 导线所受风压q4 = 0.075*Vf^2*d*1.0e-3=0.075*35^2*34*1.0e-3=3.153(kgf/m)q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*34*1.0e-3=0.257(kgf/m)(5) 导线覆冰时所受风压q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(34+2*0)*1.0e-3=0.257(kgf/m) (6) 导线无冰时自重与风压的合成荷重q6 = sqrt(q1^2+q4^2)=sqrt(2.209^2+3.153^2)=3.850(kgf/m)q6' = sqrt(q1^2+q4'^2)=sqrt(2.209^2+0.257'^2)=2.224(kgf/m)(7) 导线覆冰时自重、冰重与风压的合成荷重q7 = sqrt(q3^2+q5^2)=sqrt(2.209^2+0.257^2)=2.224(kgf/m)右跳线在各工作况下的单位荷重(1) 导线自重q1 = 2.209(kgf/m)(2) 导线冰重q2 = 0.00283*b*(d+b)= 0.0283*0*(34+0)=0.000kg(f/m)(3) 导线自重及冰重q3 = q1+q2=2.209+0.000=2.209(kgf/m)(4) 导线所受风压q4 = 0.075*Vf^2*d*1.0e-3=0.075*35^2*34*1.0e-3=3.153(kgf/m)q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*34*1.0e-3=0.257(kgf/m)(5) 导线覆冰时所受风压q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(34+2*0)*1.0e-3=0.257(kgf/m)(6) 导线无冰时自重与风压的合成荷重q6 = sqrt(q1^2+q4^2)=sqrt(2.209^2+3.153^2)=3.850(kgf/m)q6' = sqrt(q1^2+q4'^2)=sqrt(2.209^2+0.257'^2)=2.224(kgf/m) (7) 导线覆冰时自重、冰重与风压的合成荷重q7 = sqrt(q3^2+q5^2)=sqrt(2.209^2+0.257^2)=2.224(kgf/m)三.各状态下的荷载:主导线: LGJ-630/551 最高温度 : 2.209(kgf/m)2 最低温度 : 2.209(kgf/m)3 最大风速 : 3.850(kgf/m)4 最大荷载 : 2.224(kgf/m)5 施工安装 : 2.224(kgf/m)6 施工安装 : 2.224(kgf/m)7 施工安装 : 2.224(kgf/m)8 施工安装 : 2.224(kgf/m)9 施工安装 : 2.224(kgf/m)10 施工安装 : 2.224(kgf/m)11 施工安装 : 2.224(kgf/m)12 施工安装 : 2.224(kgf/m)13 施工安装 : 2.224(kgf/m)14 施工安装 : 2.224(kgf/m)15 施工安装 : 2.224(kgf/m)16 施工安装 : 2.224(kgf/m)17 施工安装 : 2.224(kgf/m)18 施工安装 : 2.224(kgf/m)19 施工安装 : 2.224(kgf/m)20 施工安装 : 2.224(kgf/m)21 施工安装 : 2.224(kgf/m)22 三相上人 : 2.224(kgf/m)23 三相上人 : 2.224(kgf/m)24 单相上人 : 2.224(kgf/m)25 单相上人 : 2.224(kgf/m)左绝缘子: XW-4.5(8)1 最高温度 : 56.000(kgf)2 最低温度 : 56.000(kgf)3 最大风速 : 56.581(kgf)4 最大荷载 : 56.004(kgf)5 施工安装 : 56.004(kgf)6 施工安装 : 56.004(kgf)7 施工安装 : 56.004(kgf)8 施工安装 : 56.004(kgf)9 施工安装 : 56.004(kgf)10 施工安装 : 56.004(kgf)11 施工安装 : 56.004(kgf)12 施工安装 : 56.004(kgf)13 施工安装 : 56.004(kgf)14 施工安装 : 56.004(kgf)15 施工安装 : 56.004(kgf)16 施工安装 : 56.004(kgf)17 施工安装 : 56.004(kgf)18 施工安装 : 56.004(kgf)19 施工安装 : 56.004(kgf)20 施工安装 : 56.004(kgf)21 施工安装 : 56.004(kgf)22 三相上人 : 56.004(kgf)23 三相上人 : 56.004(kgf)24 单相上人 : 56.004(kgf)25 单相上人 : 56.004(kgf)右绝缘子: XW-4.5(8)1 最高温度 : 56.000(kgf)2 最低温度 : 56.000(kgf)3 最大风速 : 56.581(kgf)4 最大荷载 : 56.004(kgf)5 施工安装 : 56.004(kgf)6 施工安装 : 56.004(kgf)7 施工安装 : 56.004(kgf)8 施工安装 : 56.004(kgf)9 施工安装 : 56.004(kgf)10 施工安装 : 56.004(kgf)11 施工安装 : 56.004(kgf)12 施工安装 : 56.004(kgf)13 施工安装 : 56.004(kgf)14 施工安装 : 56.004(kgf)15 施工安装 : 56.004(kgf)16 施工安装 : 56.004(kgf)17 施工安装 : 56.004(kgf)18 施工安装 : 56.004(kgf)19 施工安装 : 56.004(kgf)20 施工安装 : 56.004(kgf)21 施工安装 : 56.004(kgf)22 三相上人 : 56.004(kgf)23 三相上人 : 56.004(kgf)24 单相上人 : 56.004(kgf)25 单相上人 : 56.004(kgf)左跳线:LGJ-630/55荷载=单位荷载*长度+线夹重1 最高温度 = 2.209 * 5.000 + 10.000 = 21.0452 最低温度 = 2.209 * 5.000 + 10.000 = 21.0453 最大风速 = 3.850 * 5.000 + 10.000 = 29.2504 最大荷载 = 2.224 * 5.000 + 10.000 = 21.1205 施工安装 = 2.224 * 5.000 + 10.000 = 21.1206 施工安装 = 2.224 * 5.000 + 10.000 = 21.1207 施工安装 = 2.224 * 5.000 + 10.000 = 21.1208 施工安装 = 2.224 * 5.000 + 10.000 = 21.1209 施工安装 = 2.224 * 5.000 + 10.000 = 21.12010 施工安装 = 2.224 * 5.000 + 10.000 = 21.12011 施工安装 = 2.224 * 5.000 + 10.000 = 21.12012 施工安装 = 2.224 * 5.000 + 10.000 = 21.12013 施工安装 = 2.224 * 5.000 + 10.000 = 21.12014 施工安装 = 2.224 * 5.000 + 10.000 = 21.12015 施工安装 = 2.224 * 5.000 + 10.000 = 21.12016 施工安装 = 2.224 * 5.000 + 10.000 = 21.12017 施工安装 = 2.224 * 5.000 + 10.000 = 21.12018 施工安装 = 2.224 * 5.000 + 10.000 = 21.12019 施工安装 = 2.224 * 5.000 + 10.000 = 21.12020 施工安装 = 2.224 * 5.000 + 10.000 = 21.12021 施工安装 = 2.224 * 5.000 + 10.000 = 21.12022 三相上人 = 2.224 * 5.000 + 10.000 = 21.12023 三相上人 = 2.224 * 5.000 + 10.000 = 21.12024 单相上人 = 2.224 * 5.000 + 10.000 = 21.12025 单相上人 = 2.224 * 5.000 + 10.000 = 21.120右跳线:LGJ-630/55荷载=单位荷载*长度+线夹重1 最高温度 = 2.209 * 0.000 + 0.000 = 0.0002 最低温度 = 2.209 * 0.000 + 0.000 = 0.0003 最大风速 = 3.850 * 0.000 + 0.000 = 0.0004 最大荷载 = 2.224 * 0.000 + 0.000 = 0.0005 施工安装 = 2.224 * 0.000 + 0.000 = 0.0006 施工安装 = 2.224 * 0.000 + 0.000 = 0.0007 施工安装 = 2.224 * 0.000 + 0.000 = 0.0008 施工安装 = 2.224 * 0.000 + 0.000 = 0.0009 施工安装 = 2.224 * 0.000 + 0.000 = 0.00010 施工安装 = 2.224 * 0.000 + 0.000 = 0.00011 施工安装 = 2.224 * 0.000 + 0.000 = 0.00012 施工安装 = 2.224 * 0.000 + 0.000 = 0.00013 施工安装 = 2.224 * 0.000 + 0.000 = 0.00014 施工安装 = 2.224 * 0.000 + 0.000 = 0.00015 施工安装 = 2.224 * 0.000 + 0.000 = 0.00016 施工安装 = 2.224 * 0.000 + 0.000 = 0.00017 施工安装 = 2.224 * 0.000 + 0.000 = 0.00018 施工安装 = 2.224 * 0.000 + 0.000 = 0.00019 施工安装 = 2.224 * 0.000 + 0.000 = 0.00020 施工安装 = 2.224 * 0.000 + 0.000 = 0.00021 施工安装 = 2.224 * 0.000 + 0.000 = 0.00022 三相上人 = 2.224 * 0.000 + 0.000 = 0.00023 三相上人 = 2.224 * 0.000 + 0.000 = 0.00024 单相上人 = 2.224 * 0.000 + 0.000 = 0.00025 单相上人 = 2.224 * 0.000 + 0.000 = 0.000四.应力分析计算:1 最高温度温度80℃风速0m/s 覆冰0mm支点反力RA: 81.3182支点反力RB: 66.9910Qz=81.3182 (kgf) Qy=25.3182 (kgf)ΔM=86.3755 (kgf.m) ΔD=5028.7434 (kgf^2.m) Qz=4.2732 (kgf) Qy=-10.9910 (kgf)ΔM=-23.2100 (kgf.m) ΔD=212.1269 (kgf^2.m) Qz=-10.9910 (kgf) Qy=-66.9910 (kgf)ΔM=-63.1654 (kgf.m) ΔD=2886.2431 (kgf^2.m)最大力距M=90.5086 (kgf.m)荷载因数D=8127.1134 (kgf^2.m)2 最低温度温度-5℃风速0m/s 覆冰0mm支点反力RA: 81.3182支点反力RB: 66.9910Qz=81.3182 (kgf) Qy=25.3182 (kgf)ΔM=86.3755 (kgf.m) ΔD=5028.7434 (kgf^2.m) Qz=4.2732 (kgf) Qy=-10.9910 (kgf)ΔM=-23.2100 (kgf.m) ΔD=212.1269 (kgf^2.m) Qz=-10.9910 (kgf) Qy=-66.9910 (kgf)ΔM=-63.1654 (kgf.m) ΔD=2886.2431 (kgf^2.m)最大力距M=90.5086 (kgf.m)荷载因数D=8127.1134 (kgf^2.m)3 最大风速温度10℃风速35m/s 覆冰0mm支点反力RA: 94.4634支点反力RB: 74.5506Qz=94.4634 (kgf) Qy=37.8828 (kgf)ΔM=107.2005 (kgf.m) ΔD=7525.9749 (kgf^2.m) Qz=8.6331 (kgf) Qy=-17.9700 (kgf)ΔM=-32.2588 (kgf.m) ΔD=558.1290 (kgf^2.m)ΔM=-74.9417 (kgf.m) ΔD=3899.0064 (kgf^2.m)最大力距M=116.8799 (kgf.m)荷载因数D=11983.1103 (kgf^2.m)4 最大荷载温度-5℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)5 施工安装温度40℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (k gf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)6 施工安装温度35℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)7 施工安装温度30℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585ΔM=86.5640 (kgf.m)ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)8 施工安装温度25℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)9 施工安装温度20℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)10 施工安装温度15℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)11 施工安装温度10℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)12 施工安装温度5℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)13 施工安装温度0℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)14 施工安装温度-5℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)15 施工安装温度-10℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)16 施工安装温度-15℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)17 施工安装温度-20℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)18 施工安装温度-25℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)19 施工安装温度-30℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)20 施工安装温度-35℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)21 施工安装温度-40℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)22 三相上人温度0℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)23 三相上人温度10℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)24 单相上人温度0℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m) Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)25 单相上人温度10℃风速10m/s 覆冰0mm支点反力RA: 81.4365支点反力RB: 67.0585Qz=81.4365 (kgf) Qy=25.4326 (kgf)ΔM=86.5640 (kgf.m) ΔD=5048.9298 (kgf^2.m) Qz=4.3129 (kgf) Qy=-11.0546 (kgf)ΔM=-23.2925 (kgf.m) ΔD=214.5033 (kgf^2.m)Qz=-11.0546 (kgf) Qy=-67.0585 (kgf)ΔM=-63.2715 (kgf.m) ΔD=2894.5848 (kgf^2.m)最大力距M=90.7460 (kgf.m)荷载因数D=8158.0179 (kgf^2.m)五. 弧垂分析计算:假定正常状态最大弧垂发生在最高温度时1 最高温度温度80℃风速0m/s 覆冰0mm温度Tm=80 (℃) 温度Tn=80 (℃)Cm=7573.573 A=-3778.195 бm=1.416 (N/mm^2)水平拉力H=985.538 (N) 计算弧垂f=0.900 (m)2 最低温度温度-5℃风速0m/s 覆冰0mm温度Tm=-5 (℃) 温度Tn=80 (℃)Cm=7573.573 A=-3664.933 бm=1.437 (N/mm^2)水平拉力H=1000.642 (N) 计算弧垂f=0.886 (m)3 最大风速温度10℃风速35m/s 覆冰0mm温度Tm=10 (℃) 温度Tn=80 (℃)Cm=11166.936 A=-3684.920 бm=1.740 (N/mm^2)水平拉力H=1211.705 (N) 计算弧垂f=0.945 (m)4 最大荷载温度-5℃风速10m/s 覆冰0mm温度Tm=-5 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3664.933 бm=1.440 (N/mm^2)水平拉力H=1002.542 (N) 计算弧垂f=0.887 (m)5 施工安装温度40℃风速10m/s 覆冰0mm温度Tm=40 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3724.895 бm=1.428 (N/mm^2)水平拉力H=994.445 (N) 计算弧垂f=0.894 (m)6 施工安装温度35℃风速10m/s 覆冰0mm温度Tm=35 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3718.233 бm=1.430 (N/mm^2)水平拉力H=995.335 (N) 计算弧垂f=0.893 (m)7 施工安装温度30℃风速10m/s 覆冰0mm温度Tm=30 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3711.570 бm=1.431 (N/mm^2)水平拉力H=996.228 (N) 计算弧垂f=0.893 (m)8 施工安装温度25℃风速10m/s 覆冰0mm温度Tm=25 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3704.908 бm=1.432 (N/mm^2)水平拉力H=997.122 (N) 计算弧垂f=0.892 (m)9 施工安装温度20℃风速10m/s 覆冰0mm温度Tm=20 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3698.245 бm=1.433 (N/mm^2)水平拉力H=998.020 (N) 计算弧垂f=0.891 (m)10 施工安装温度15℃风速10m/s 覆冰0mm温度Tm=15 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3691.583 бm=1.435 (N/mm^2) 水平拉力H=998.919 (N) 计算弧垂f=0.890 (m)11 施工安装温度10℃风速10m/s 覆冰0mm温度Tm=10 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3684.920 бm=1.436 (N/mm^2)水平拉力H=999.821 (N) 计算弧垂f=0.889 (m)12 施工安装温度5℃风速10m/s 覆冰0mm温度Tm=5 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3678.258 бm=1.437 (N/mm^2)水平拉力H=1000.726 (N) 计算弧垂f=0.889 (m)13 施工安装温度0℃风速10m/s 覆冰0mm温度Tm=0 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3671.595 бm=1.439 (N/mm^2)水平拉力H=1001.633 (N) 计算弧垂f=0.888 (m)14 施工安装温度-5℃风速10m/s 覆冰0mm温度Tm=-5 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3664.933 бm=1.440 (N/mm^2)水平拉力H=1002.542 (N) 计算弧垂f=0.887 (m)15 施工安装温度-10℃风速10m/s 覆冰0mm温度Tm=-10 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3658.270 бm=1.441 (N/mm^2)水平拉力H=1003.454 (N) 计算弧垂f=0.886 (m)16 施工安装温度-15℃风速10m/s 覆冰0mm温度Tm=-15 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3651.608 бm=1.443 (N/mm^2)水平拉力H=1004.369 (N) 计算弧垂f=0.885 (m)17 施工安装温度-20℃风速10m/s 覆冰0mm温度Tm=-20 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3644.945 бm=1.444 (N/mm^2) 水平拉力H=1005.286 (N) 计算弧垂f=0.885 (m)18 施工安装温度-25℃风速10m/s 覆冰0mm温度Tm=-25 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3638.283 бm=1.445 (N/mm^2)水平拉力H=1006.205 (N) 计算弧垂f=0.884 (m)19 施工安装温度-30℃风速10m/s 覆冰0mm温度Tm=-30 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3631.620 бm=1.447 (N/mm^2)水平拉力H=1007.127 (N) 计算弧垂f=0.883 (m)20 施工安装温度-35℃风速10m/s 覆冰0mm温度Tm=-35 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3624.958 бm=1.448 (N/mm^2)水平拉力H=1008.052 (N) 计算弧垂f=0.882 (m)21 施工安装温度-40℃风速10m/s 覆冰0mm温度Tm=-40 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3618.295 бm=1.449 (N/mm^2)水平拉力H=1008.979 (N) 计算弧垂f=0.881 (m)22 三相上人温度0℃风速10m/s 覆冰0mm温度Tm=0 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3671.595 бm=1.439 (N/mm^2)水平拉力H=1001.633 (N) 计算弧垂f=0.888 (m)23 三相上人温度10℃风速10m/s 覆冰0mm温度Tm=10 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3684.920 бm=1.436 (N/mm^2)水平拉力H=999.821 (N) 计算弧垂f=0.889 (m)24 单相上人温度0℃风速10m/s 覆冰0mm温度Tm=0 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3671.595 бm=1.439 (N/mm^2)水平拉力H=1001.633 (N) 计算弧垂f=0.888 (m)25 单相上人温度10℃风速10m/s 覆冰0mm温度Tm=10 (℃) 温度Tn=80 (℃)Cm=7602.372 A=-3684.920 бm=1.436 (N/mm^2)水平拉力H=999.821 (N) 计算弧垂f=0.889 (m)六.较核弧垂:1 最高温度温度80℃风速0m/s 覆冰0mm计算弧垂0.900m = 允许弧垂0.900m 满足2 最低温度温度-5℃风速0m/s 覆冰0mm计算弧垂0.886m < 允许弧垂0.900m 满足3 最大风速温度10℃风速35m/s 覆冰0mm计算弧垂0.945m > 允许弧垂0.900m 不满足4 最大荷载温度-5℃风速10m/s 覆冰0mm计算弧垂0.887m < 允许弧垂0.900m 满足5 施工安装温度40℃风速10m/s 覆冰0mm计算弧垂0.894m < 允许弧垂0.900m 满足6 施工安装温度35℃风速10m/s 覆冰0mm计算弧垂0.893m < 允许弧垂0.900m 满足7 施工安装温度30℃风速10m/s 覆冰0mm计算弧垂0.893m < 允许弧垂0.900m 满足8 施工安装温度25℃风速10m/s 覆冰0mm计算弧垂0.892m < 允许弧垂0.900m 满足9 施工安装温度20℃风速10m/s 覆冰0mm计算弧垂0.891m < 允许弧垂0.900m 满足10 施工安装温度15℃风速10m/s 覆冰0mm计算弧垂0.890m < 允许弧垂0.900m 满足11 施工安装温度10℃风速10m/s 覆冰0mm计算弧垂0.889m < 允许弧垂0.900m 满足12 施工安装温度5℃风速10m/s 覆冰0mm计算弧垂0.889m < 允许弧垂0.900m 满足13 施工安装温度0℃风速10m/s 覆冰0mm计算弧垂0.888m < 允许弧垂0.900m 满足14 施工安装温度-5℃风速10m/s 覆冰0mm计算弧垂0.887m < 允许弧垂0.900m 满足15 施工安装温度-10℃风速10m/s 覆冰0mm计算弧垂0.886m < 允许弧垂0.900m 满足16 施工安装温度-15℃风速10m/s 覆冰0mm计算弧垂0.885m < 允许弧垂0.900m 满足17 施工安装温度-20℃风速10m/s 覆冰0mm计算弧垂0.885m < 允许弧垂0.900m 满足18 施工安装温度-25℃风速10m/s 覆冰0mm计算弧垂0.884m < 允许弧垂0.900m 满足19 施工安装温度-30℃风速10m/s 覆冰0mm计算弧垂0.883m < 允许弧垂0.900m 满足20 施工安装温度-35℃风速10m/s 覆冰0mm计算弧垂0.882m < 允许弧垂0.900m 满足21 施工安装温度-40℃风速10m/s 覆冰0mm计算弧垂0.881m < 允许弧垂0.900m 满足22 三相上人温度0℃风速10m/s 覆冰0mm计算弧垂0.888m < 允许弧垂0.900m 满足23 三相上人温度10℃风速10m/s 覆冰0mm计算弧垂0.889m < 允许弧垂0.900m 满足24 单相上人温度0℃风速10m/s 覆冰0mm计算弧垂0.888m < 允许弧垂0.900m 满足25 单相上人温度10℃风速10m/s 覆冰0mm计算弧垂0.889m < 允许弧垂0.900m 满足七.土建资料说明:本软件只计算一档导线,架构在最大风速时的侧向风压如下：分别给出当前档导线对左右架构的侧向风压：左侧架构侧向风压PfA=左侧绝缘子风压+(导线风压+引下线风压+跳线风压)/2 =8.085+(21.788+0.000+15.766)/2=26.862 kgf右侧架构侧向风压PfB=右侧绝缘子风压+(导线风压+引下线风压+跳线风压)/2 =8.085+(21.788+0.000+15.766)/2=26.862 kgf架构在最大荷载时的侧向风压如下：分别给出当前档导线对左右架构的侧向风压左侧架构侧向风压PfA=左侧绝缘子风压+(导线风压+引下线风压+跳线风压)/2 =0.660+(1.779+0.000+1.287)/2=2.193 kgf右侧架构侧向风压PfB=右侧绝缘子风压+(导线风压+引下线风压+跳线风压)/2 =0.660+(1.779+0.000+1.287)/2=2.193 kgf三相上人横梁增加荷重=200+检修荷重x(档距-上人位置)/档距=200 + 100.000x(10.150-0.000)/10.150=300.000 kgf单相上人横梁增加荷重=200+检修荷重x(档距-上人位置)/档距=200 + 150.000x(10.150-0.000)/10.150=350.000 kgf状态水平拉力单位垂直荷载侧向风压单位H RA RB pfA PfB最大荷载 102.300 kgf 81.437 67.058 2.193 2.193 kgf最大风速 123.643 kgf 94.463 74.551 26.862 26.862 kgf最低温度 102.106 kgf 81.318 66.991 kgf施工安装 101.474 kgf 81.437 67.058 kgf三相上人 102.207 kgf 81.437 67.058 kgf单相上人 102.207 kgf 81.437 67.058 kgf（本资料素材和资料部分来自网络，仅供参考。

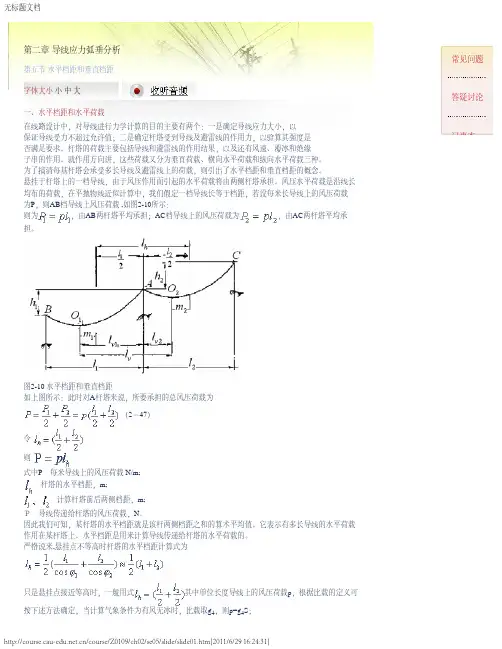

第二章 导线应力弧垂分析第五节 水平档距和垂直档距字体大小小 中 大一、水平档距和水平荷载在线路设计中，对导线进行力学计算的目的主要有两个：一是确定导线应力大小，以保证导线受力不超过允许值；二是确定杆塔受到导线及避雷线的作用力，以验算其强度是否满足要求。

杆塔的荷载主要包括导线和避雷线的作用结果，以及还有风速、覆冰和绝缘子串的作用。

就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。

为了搞清每基杆塔会承受多长导线及避雷线上的荷载，则引出了水平档距和垂直档距的概念。

悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承担。

风压水平荷载是沿线长均布的荷载，在平抛物线近似计算中，我们假定一档导线长等于档距，若设每米长导线上的风压荷载为P ，则AB 档导线上风压荷载 ,如图2-10所示：则为，由AB 两杆塔平均承担；AC 档导线上的风压荷载为，由AC 两杆塔平均承担。

图2-10 水平档距和垂直档距如上图所示：此时对A 杆塔来说，所要承担的总风压荷载为（2－47）令则式中P—每米导线上的风压荷载 N/m;—杆塔的水平档距，m;—计算杆塔前后两侧档距，m;Ｐ—导线传递给杆塔的风压荷载，N 。

因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。

它表示有多长导线的水平荷载作用在某杆塔上。

水平档距是用来计算导线传递给杆塔的水平荷载的。

严格说来,悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时，一般用式其中单位长度导线上的风压荷载p ，根据比载的定义可按下述方法确定，当计算气象条件为有风无冰时，比载取g 4，则p=g 4S ；常见问题答疑讨论记事本当计算气象条件为有风有冰时，比载取g5，则p=g5S，因此导线传递给杆塔的水平荷载为：无冰时（2－48）有冰时（2－49）式中 S—导线截面积，mm2。

二、垂直档距和垂直荷载如图2-10所示，O1、O2分别为档和档内导线的最低点，档内导线的垂直荷载（自重、冰重荷载）由B、A两杆塔承担，且以O1点划分，即BO1段导线上的垂直荷载由B杆承担，O1A段导线上的垂直荷载由A杆承担。

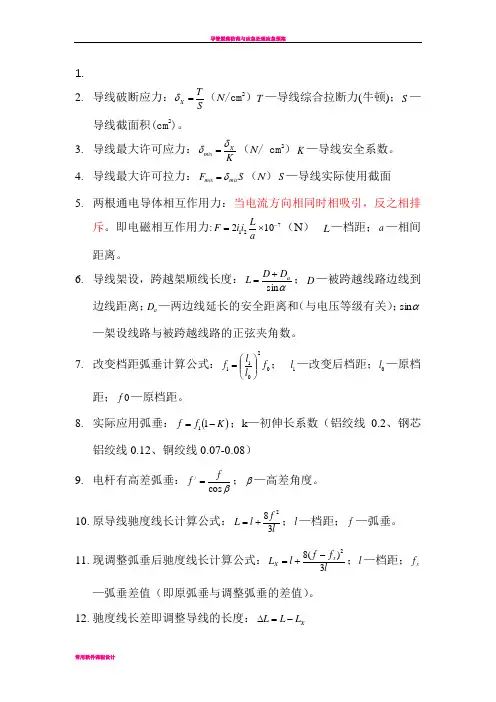

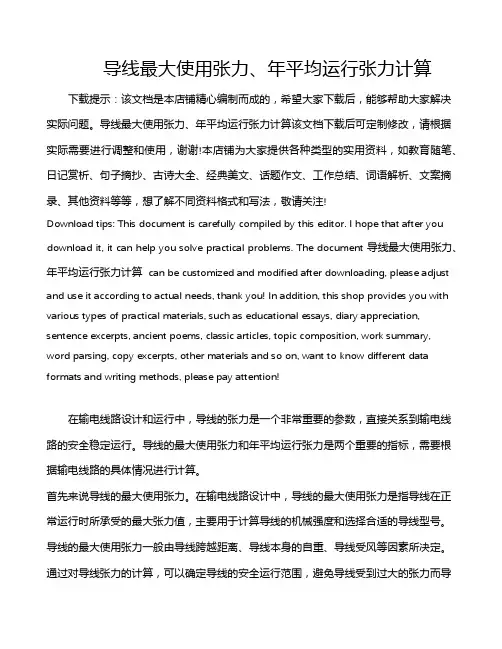

1.2. 导线破断应力：ST X =δ（N /cm 2）T —导线综合拉断力(牛顿)；S —导线截面积(cm 2)。

3. 导线最大许可应力：KXmix δδ=（N / cm 2）K —导线安全系数。

4. 导线最大许可拉力：S F mix mix δ=（N ）S —导线实际使用截面5. 两根通电导体相互作用力：当电流方向相同时相吸引，反之相排斥。

即电磁相互作用力:721102-⨯=aL i i F （N ）L —档距；a —相间距离。

6. 导线架设，跨越架顺线长度：αsin aD D L +=；D —被跨越线路边线到边线距离；a D —两边线延长的安全距离和（与电压等级有关）；αsin —架设线路与被跨越线路的正弦夹角数。

7. 改变档距弧垂计算公式：02011f l l f ⎪⎪⎭⎫⎝⎛=；1l —改变后档距；0l —原档距；0f —原档距。

8. 实际应用弧垂：()K f f -=11；k —初伸长系数（铝绞线0.2、钢芯铝绞线0.12、铜绞线0.07-0.08） 9. 电杆有高差弧垂：βcos /ff =；β—高差角度。

10. 原导线驰度线长计算公式：l f l L 382+=；l —档距；f —弧垂。

11. 现调整弧垂后驰度线长计算公式：lf f l L x X 3)(82-+=；l —档距；xf —弧垂差值（即原弧垂与调整弧垂的差值）。

12. 驰度线长差即调整导线的长度：XL L L -=∆13. 计算导线综合比载：1) 导线自身重比载：)./(10/230mm m Kg S G g l -⨯=；0G —导线重量（Kg/Km ）;S —导线截面（㎜2）。

2) 冰重比载：)./(10/)(9.023mm m Kg S b b d g b -⨯+=π；d —导线直径（㎜）; b —冰的厚度（㎜）;S —导线截面（㎜2）。

3) 风速比载：)./(1016/232mm m Kg S akdv g f -⨯=； a —风速（m/s ）; k —比率1.2;d —导线直径（㎜）; 2v —效率10.16 ;S —导线截面（㎜2）。

第二章导线应力弧垂分析·导线的比载·导线应力的概念·悬点等高时导线弧垂、线长和应力关系·悬挂点不等高时导线的应力与弧垂·水平档距和垂直档距·导线的状态方程·临界档距·最大弧垂的计算及判断·导线应力、弧垂计算步骤·导线的机械特性曲线［内容提要及要求］本章是全书的重点，主要是系统地介绍导线力学计算原理。

通过学习要求掌握导线力学、几何基本关系和悬链线方程的建立；掌握临界档距的概念和控制气象条件判别方法；掌握导线状态方程的用途和任意气象条件下导线最低点应力的计算步骤；掌握代表档距的概念和连续档导线力学计算方法；了解导线机械物理特性曲线的制作过程并明确它在线路设计中的应用。

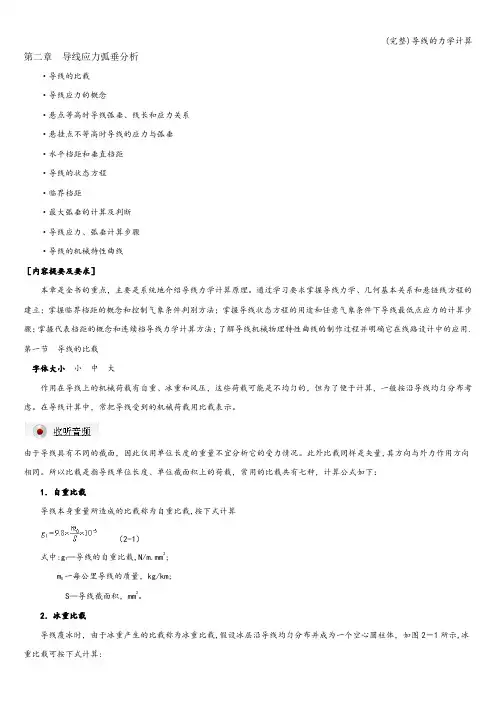

第一节导线的比载字体大小小中大作用在导线上的机械荷载有自重、冰重和风压，这些荷载可能是不均匀的，但为了便于计算，一般按沿导线均匀分布考虑。

在导线计算中，常把导线受到的机械荷载用比载表示。

由于导线具有不同的截面，因此仅用单位长度的重量不宜分析它的受力情况。

此外比载同样是矢量，其方向与外力作用方向相同。

所以比载是指导线单位长度、单位截面积上的荷载，常用的比载共有七种，计算公式如下：1．自重比载导线本身重量所造成的比载称为自重比载，按下式计算（2-1）式中：g1—导线的自重比载，N/m.mm2；m0一每公里导线的质量，kg/km；S—导线截面积，mm2。

2．冰重比载导线覆冰时，由于冰重产生的比载称为冰重比载，假设冰层沿导线均匀分布并成为一个空心圆柱体，如图2－1所示，冰重比载可按下式计算：（2-2）式中：g2—导线的冰重比载，N/m.mm2；b—覆冰厚度，mm；d—导线直径，mm；S—导线截面积，mm2。

图2-1覆冰的圆柱体设覆冰圆筒体积为：取覆冰密度，则冰重比载为：3．导线自重和冰重总比载导线自重和冰重总比载等于二者之和，即g3＝g1+g2（2-3）式中：g3—导线自重和冰重比载总比载，N/m.mm2。

第二章导线应力弧垂分析·导线的比载·导线应力的概念·悬点等高时导线弧垂、线长和应力关系·悬挂点不等高时导线的应力与弧垂·水平档距和垂直档距·导线的状态方程·临界档距·最大弧垂的计算及判断·导线应力、弧垂计算步骤·导线的机械特性曲线［内容提要及要求］本章是全书的重点，主要是系统地介绍导线力学计算原理。

通过学习要求掌握导线力学、几何基本关系和悬链线方程的建立；掌握临界档距的概念和控制气象条件判别方法；掌握导线状态方程的用途和任意气象条件下导线最低点应力的计算步骤；掌握代表档距的概念和连续档导线力学计算方法；了解导线机械物理特性曲线的制作过程并明确它在线路设计中的应用.第一节导线的比载字体大小小中大作用在导线上的机械荷载有自重、冰重和风压，这些荷载可能是不均匀的，但为了便于计算，一般按沿导线均匀分布考虑。

在导线计算中，常把导线受到的机械荷载用比载表示。

由于导线具有不同的截面，因此仅用单位长度的重量不宜分析它的受力情况。

此外比载同样是矢量,其方向与外力作用方向相同。

所以比载是指导线单位长度、单位截面积上的荷载，常用的比载共有七种，计算公式如下：1．自重比载导线本身重量所造成的比载称为自重比载,按下式计算（2-1）式中:g1—导线的自重比载,N/m.mm2;m0一每公里导线的质量，kg/km;S—导线截面积，mm2。

2．冰重比载导线覆冰时，由于冰重产生的比载称为冰重比载,假设冰层沿导线均匀分布并成为一个空心圆柱体，如图2－1所示,冰重比载可按下式计算:（2-2）式中：g2-导线的冰重比载，N/m.mm2；b—覆冰厚度，mm；d—导线直径，mm；S—导线截面积，mm2。

图2-1 覆冰的圆柱体设覆冰圆筒体积为：取覆冰密度，则冰重比载为:3．导线自重和冰重总比载导线自重和冰重总比载等于二者之和，即g3＝g1+g2（2-3）式中：g3-导线自重和冰重比载总比载，N/m.mm2.4．无冰时风压比载无冰时作用在导线上每平方毫米的风压荷载称为无冰时风压比载，可按下式计算:（2-3）式中：g4—无冰时风压比载，N/m。
