设计院CAD制图标准

南京环美科技股份有限公司CAD制图1.1 CAD制图规范一、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

二、比例常用比例有：1:1，1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15，1:20 ，1:25，1:30，1:40 ，1:50、1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500。

三、线型1．粗实线：0.3mm1）.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）（构筑物）2）.室内外立面图的轮廓。

3）.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1）.平、剖面图中被剖切的次要建筑构造的轮廓线。

2）.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3）．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1）.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1）.室内平面、顶面图中未剖切到的主要轮廓线。

2）.建筑构造及建筑装饰构配件不可见的轮廓线。

3）.拟扩建的建筑轮廓线。

4）.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1）.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1）.不需画全的断开界线。

四、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线：1）.立面地坪线；2）.索引剖切符号；3）.图标上线；4）.索引图标中表示索引图在本图的短线五、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“表示索引在本图”。

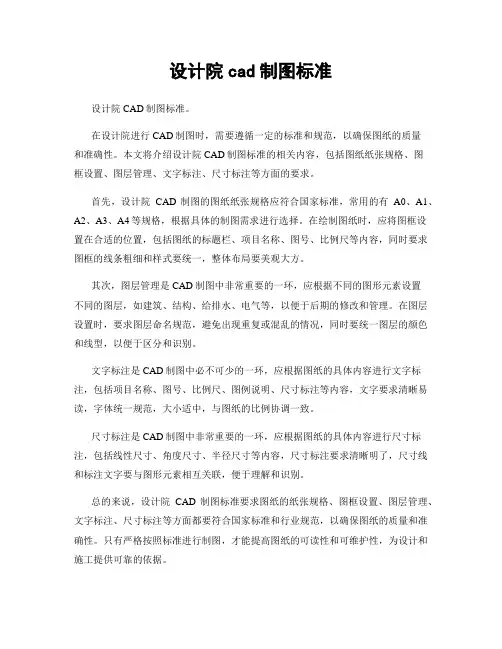

设计院cad制图标准设计院CAD制图标准。

在设计院进行CAD制图时，需要遵循一定的标准和规范，以确保图纸的质量和准确性。

本文将介绍设计院CAD制图标准的相关内容，包括图纸纸张规格、图框设置、图层管理、文字标注、尺寸标注等方面的要求。

首先，设计院CAD制图的图纸纸张规格应符合国家标准，常用的有A0、A1、A2、A3、A4等规格，根据具体的制图需求进行选择。

在绘制图纸时，应将图框设置在合适的位置，包括图纸的标题栏、项目名称、图号、比例尺等内容，同时要求图框的线条粗细和样式要统一，整体布局要美观大方。

其次，图层管理是CAD制图中非常重要的一环，应根据不同的图形元素设置不同的图层，如建筑、结构、给排水、电气等，以便于后期的修改和管理。

在图层设置时，要求图层命名规范，避免出现重复或混乱的情况，同时要统一图层的颜色和线型，以便于区分和识别。

文字标注是CAD制图中必不可少的一环，应根据图纸的具体内容进行文字标注，包括项目名称、图号、比例尺、图例说明、尺寸标注等内容，文字要求清晰易读，字体统一规范，大小适中，与图纸的比例协调一致。

尺寸标注是CAD制图中非常重要的一环，应根据图纸的具体内容进行尺寸标注，包括线性尺寸、角度尺寸、半径尺寸等内容，尺寸标注要求清晰明了，尺寸线和标注文字要与图形元素相互关联，便于理解和识别。

总的来说，设计院CAD制图标准要求图纸的纸张规格、图框设置、图层管理、文字标注、尺寸标注等方面都要符合国家标准和行业规范，以确保图纸的质量和准确性。

只有严格按照标准进行制图，才能提高图纸的可读性和可维护性，为设计和施工提供可靠的依据。

通过本文的介绍，相信大家对设计院CAD制图标准有了更深入的了解，希望大家在实际的制图工作中能够严格遵守相关标准和规范，提高图纸的质量，为工程建设提供优质的图纸支持。

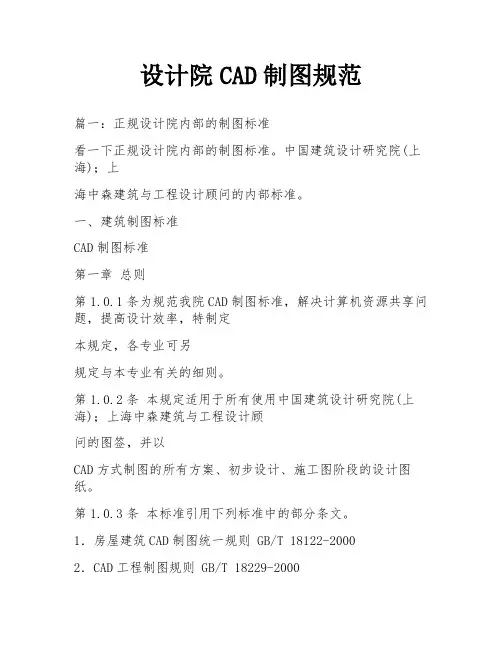

设计院CAD制图规范篇一：正规设计院内部的制图标准看一下正规设计院内部的制图标准。

中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的内部标准。

一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准 GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1．图幅与格式幅面代号A0 A1A2 A3A4宽度╳长度841╳1189 594╳841 420╳594 297╳420210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。

每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的图框统一格式已制成标准图块。

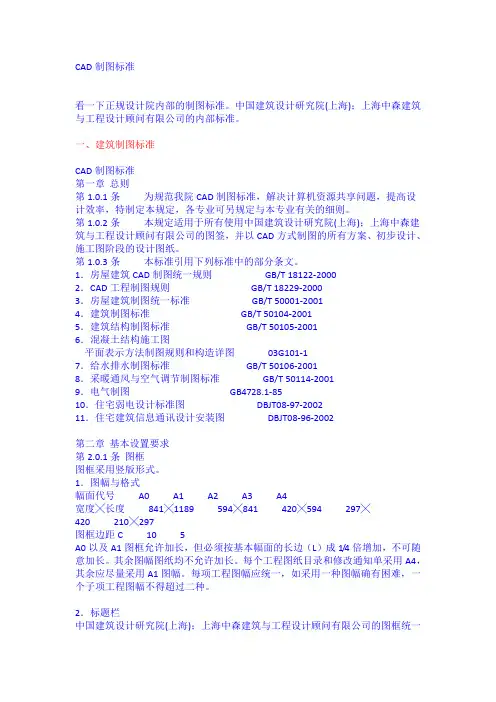

CAD制图标准看一下正规设计院内部的制图标准。

中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。

一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1．房屋建筑CAD制图统一规则GB/T 18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准 GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1．图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。

每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。

设计院CAD制图规范在设计院的工作中，CAD 制图是一项至关重要的技能。

为了确保图纸的准确性、规范性和可读性，制定一套完善的 CAD 制图规范是必不可少的。

一、图层设置图层的合理设置是 CAD 制图规范的基础。

首先，要根据不同的图形元素，如墙体、门窗、家具、标注等，分别创建对应的图层。

每个图层应具有清晰明确的名称，以便于识别和管理。

同时，要为每个图层设置合适的颜色、线型和线宽。

例如，墙体图层可以设置为粗实线，颜色为黑色；门窗图层可以设置为中实线，颜色为蓝色。

在设置图层时，还需要注意图层的显示顺序。

一般来说，底层的图形元素（如墙体）应位于上层图形元素（如家具）的下方，以保证图形的层次感和清晰度。

二、字体与标注1、字体在 CAD 制图中，应使用统一的字体样式和大小。

中文字体通常采用宋体或仿宋体，英文字体采用 Arial 或 Times New Roman。

字体的高度应根据图纸的比例和打印尺寸进行合理设置，一般来说，标注文字的高度为 35mm 左右，说明文字的高度为 5mm 左右。

2、标注标注是图纸中非常重要的组成部分，它能够准确地传达图形的尺寸和信息。

标注样式应统一，包括标注线的颜色、线型、线宽，箭头的样式和大小，以及文字的位置和高度等。

标注的尺寸应准确无误，并且要注意标注的精度和单位。

三、图形比例在 CAD 制图中，要根据实际情况选择合适的图形比例。

常见的比例有 1:50、1:100、1:200 等。

图形比例的选择应考虑图纸的用途和打印尺寸，以保证图纸在打印后能够清晰地表达设计意图。

在绘制图形时，要按照选定的比例进行缩放，确保图形的尺寸与实际尺寸相符。

同时，要在图纸的标题栏中注明图形的比例。

四、图框与标题栏1、图框图框的格式和尺寸应符合国家标准或设计院的内部规定。

一般来说，图框包括外框和内框，外框的尺寸较大，用于装订图纸；内框的尺寸较小，用于绘制图形。

2、标题栏标题栏应位于图纸的右下角，包含图纸的名称、编号、比例、设计单位、设计人员、审核人员、日期等信息。

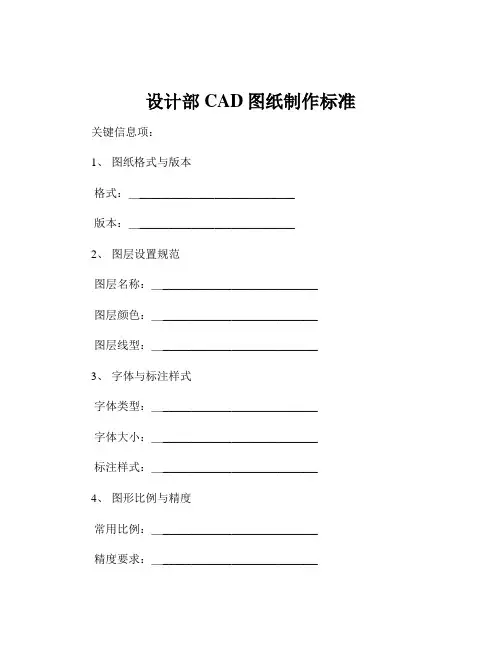

设计部CAD图纸制作标准关键信息项：1、图纸格式与版本格式：＿___________________________版本：＿___________________________2、图层设置规范图层名称：＿___________________________图层颜色：＿___________________________图层线型：＿___________________________3、字体与标注样式字体类型：＿___________________________字体大小：＿___________________________标注样式：＿___________________________4、图形比例与精度常用比例：＿___________________________精度要求：＿___________________________5、图框与标题栏图框格式：＿___________________________标题栏内容：＿___________________________11 图纸格式与版本111 设计部所制作的 CAD 图纸统一采用 DWG 格式进行保存。

112 为确保图纸的兼容性和可编辑性，应使用当前行业通用且稳定的 CAD 软件版本，如 AutoCAD 20XX 版本。

12 图层设置规范121 图层名称应具有明确的含义和分类，便于识别和管理。

例如，“建筑轮廓”“电气线路”“给排水管道”等。

122 图层颜色的设置应遵循一定的标准，以提高图纸的可读性。

不同类型的图层应使用不同的颜色，且颜色对比应明显。

例如，建筑轮廓层使用黑色，标注层使用绿色。

123 图层线型应根据图形的性质进行选择，如实线、虚线、点划线等。

重要的轮廓线使用实线，辅助线使用虚线。

13 字体与标注样式131 字体类型统一使用常见的标准字体，如宋体、黑体等，避免使用特殊或难以辨认的字体。

132 字体大小应根据图纸的比例和内容的重要性进行合理设置。

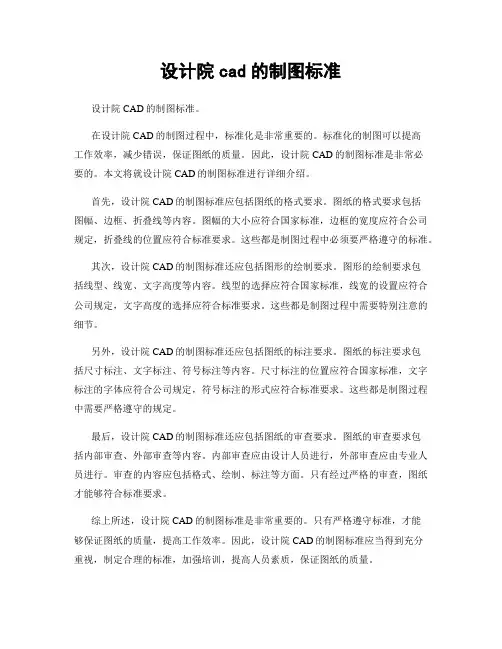

设计院cad的制图标准设计院CAD的制图标准。

在设计院CAD的制图过程中，标准化是非常重要的。

标准化的制图可以提高工作效率，减少错误，保证图纸的质量。

因此，设计院CAD的制图标准是非常必要的。

本文将就设计院CAD的制图标准进行详细介绍。

首先，设计院CAD的制图标准应包括图纸的格式要求。

图纸的格式要求包括图幅、边框、折叠线等内容。

图幅的大小应符合国家标准，边框的宽度应符合公司规定，折叠线的位置应符合标准要求。

这些都是制图过程中必须要严格遵守的标准。

其次，设计院CAD的制图标准还应包括图形的绘制要求。

图形的绘制要求包括线型、线宽、文字高度等内容。

线型的选择应符合国家标准，线宽的设置应符合公司规定，文字高度的选择应符合标准要求。

这些都是制图过程中需要特别注意的细节。

另外，设计院CAD的制图标准还应包括图纸的标注要求。

图纸的标注要求包括尺寸标注、文字标注、符号标注等内容。

尺寸标注的位置应符合国家标准，文字标注的字体应符合公司规定，符号标注的形式应符合标准要求。

这些都是制图过程中需要严格遵守的规定。

最后，设计院CAD的制图标准还应包括图纸的审查要求。

图纸的审查要求包括内部审查、外部审查等内容。

内部审查应由设计人员进行，外部审查应由专业人员进行。

审查的内容应包括格式、绘制、标注等方面。

只有经过严格的审查，图纸才能够符合标准要求。

综上所述，设计院CAD的制图标准是非常重要的。

只有严格遵守标准，才能够保证图纸的质量，提高工作效率。

因此，设计院CAD的制图标准应当得到充分重视，制定合理的标准，加强培训，提高人员素质，保证图纸的质量。

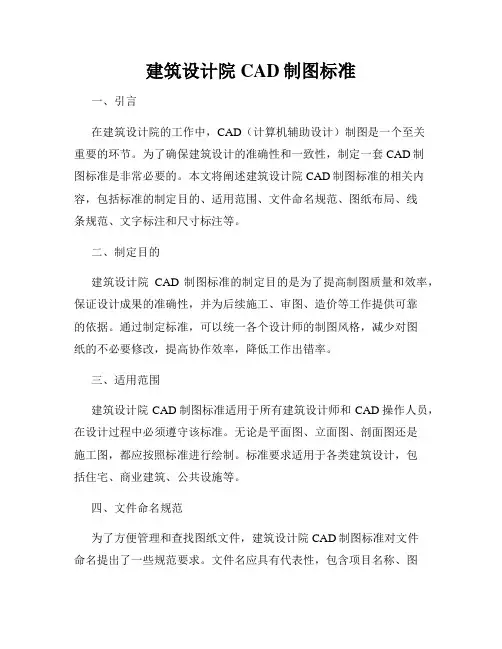

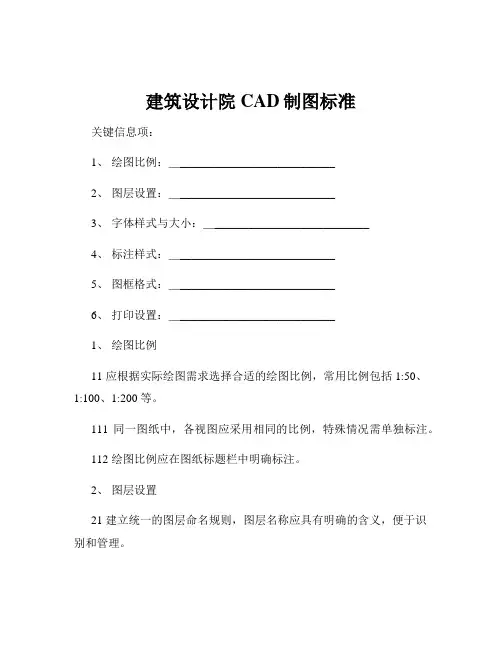

建筑设计院CAD制图标准一、引言在建筑设计院的工作中，CAD（计算机辅助设计）制图是一个至关重要的环节。

为了确保建筑设计的准确性和一致性，制定一套CAD制图标准是非常必要的。

本文将阐述建筑设计院CAD制图标准的相关内容，包括标准的制定目的、适用范围、文件命名规范、图纸布局、线条规范、文字标注和尺寸标注等。

二、制定目的建筑设计院CAD制图标准的制定目的是为了提高制图质量和效率，保证设计成果的准确性，并为后续施工、审图、造价等工作提供可靠的依据。

通过制定标准，可以统一各个设计师的制图风格，减少对图纸的不必要修改，提高协作效率，降低工作出错率。

三、适用范围建筑设计院CAD制图标准适用于所有建筑设计师和CAD操作人员，在设计过程中必须遵守该标准。

无论是平面图、立面图、剖面图还是施工图，都应按照标准进行绘制。

标准要求适用于各类建筑设计，包括住宅、商业建筑、公共设施等。

四、文件命名规范为了方便管理和查找图纸文件，建筑设计院CAD制图标准对文件命名提出了一些规范要求。

文件名应具有代表性，包含项目名称、图纸类型、版本号等信息。

同时，建议使用英文或数字进行命名，避免使用特殊字符或空格，以免引起文件路径错误或无法打开。

五、图纸布局在CAD制图过程中，图纸的布局对于整体的美观和信息的传达起着重要作用。

建筑设计院CAD制图标准要求图纸的布局应符合以下几个方面的规范：页面设置、视图比例、图框、图例、标题栏等。

合理的图纸布局能够提高图纸的可读性和可理解性，方便后续人员的审查和使用。

六、线条规范线条是CAD制图中表达建筑元素的重要手段，线条的规范可以直接影响图纸的质量和美观度。

建筑设计院CAD制图标准对线条的规范要求包括线型、线宽数值、颜色、线条间距等方面。

合理的线条规范有助于减少图纸的混乱程度，使得设计意图更清晰地表达出来。

七、文字标注文字标注是CAD制图中对建筑元素进行解释和说明的重要手段，它直接关系到设计意图的传达和理解。

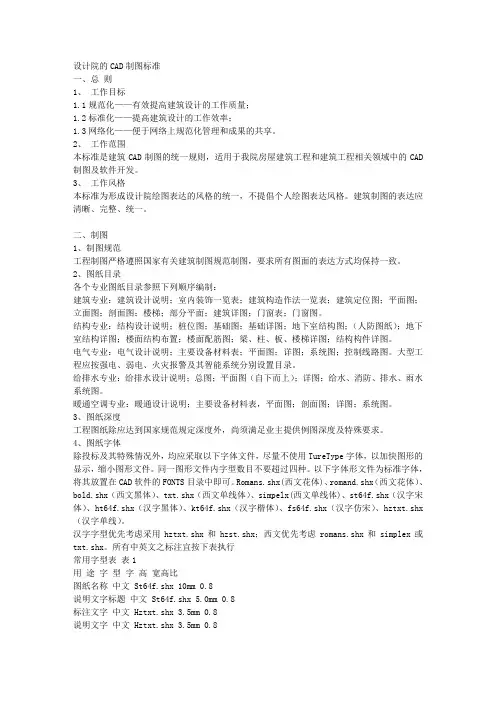

设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图及软件开发。

3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。
