各4G厂家设置原则诺基亚4G：一、4G至3G重选4G至3G重选触发机制：LTE服务小区RSRP<sNonIntrsearch，启动对3G频点的测量，当LTE服务小区RSRP<threshSrvLow且3G小区RSCP>threshSrvLow时，终端从LTE小区重选到3G。
1.sNonIntrsearch含义：该参数指示了小区重选的异频/异系统的测量触发门限sNonIntrsearch，如果服务小区RSRP小于sNonIntrsearch，UE进行异频或异系统测量。
影响：LTE小区级2.threshSrvLow含义：当重选低优先级载频/系统时，服务载频使用的低门限。
重选条件：(１)没有高优先级系统或载频的小区满足重选到高优先级的条件；且(２)在tResUtra内，RSRPServingCell<threshSrvLow且低优先级系统RSRPNeighbourCell>utraFrqThrL或异频小区的（包括频间和系统间），且(３) UE 在当前服务小区的驻留时间超过1秒。
影响：LTE小区级3.频内小区重选优先级含义：eutCelResPrio，该参数指示频内小区重选优先级。
小区重选优先级值越小优先级越低。
影响：LTE小区级4.小区选择所需的最小RSRP接收水平（dBm）含义：该参数指示了LTE小区满足选择条件的最小接收电平门限。
被测小区的接收电平只有大于qRxLevMin时，才满足小区选择的条件。
影响：LTE小区级5.UTRAN TDD小区重选所需要的最小接收电平(dBm)含义：该参数指示了小区满足UTRAN TDD小区重选条件的最小接收电平门限。
重选到UTRAN TDD邻区需要计算的qRxLevMinUtra的一个关键参数。
影响：TDS载频级6.UTRAN载频重选配置->utraFrqThr含义：当选择低优先级UTRAN TDD小区时，UTRAN TDD小区所使用的门限。

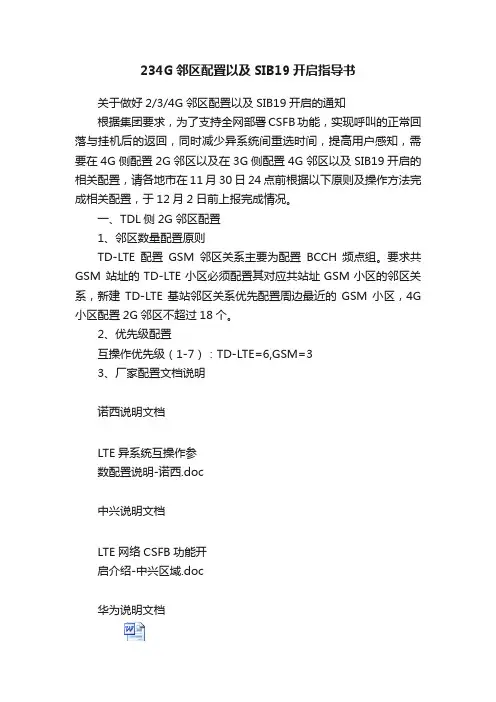

234G邻区配置以及SIB19开启指导书关于做好2/3/4G邻区配置以及SIB19开启的通知根据集团要求，为了支持全网部署CSFB功能，实现呼叫的正常回落与挂机后的返回，同时减少异系统间重选时间，提高用户感知，需要在4G侧配置2G邻区以及在3G侧配置4G邻区以及SIB19开启的相关配置，请各地市在11月30日24点前根据以下原则及操作方法完成相关配置，于12月2日前上报完成情况。
一、TDL侧2G邻区配置1、邻区数量配置原则TD-LTE配置GSM邻区关系主要为配置BCCH频点组。
要求共GSM 站址的TD-LTE小区必须配置其对应共站址GSM小区的邻区关系，新建TD-LTE基站邻区关系优先配置周边最近的GSM小区，4G 小区配置2G邻区不超过18个。
2、优先级配置互操作优先级（1-7）：TD-LTE=6,GSM=33、厂家配置文档说明诺西说明文档LTE异系统互操作参数配置说明-诺西.doc中兴说明文档LTE网络CSFB功能开启介绍-中兴区域.doc华为说明文档TD-LTE_34G互操作配置-华为.doc二、TDS侧4G邻区关系配置1、邻区数量配置原则TDS配置4G邻区关系要求共站址的TDS小区必须配置其对应共站址4G小区的邻区关系，TDS基站邻区关系优先配置周边最近的4G 小区，TDS小区配置4G邻区不超过18个。
2、优先级配置互操作优先级（1-7）：TD-LTE=6,TD-SCDMA=53、配置方法。
诺西说明文档诺西邻区配置.docx Array中兴说明文档中兴邻区配置.docx Array华为说明文档华为邻区配置.docx三、SIB19开启1、开启原则华为，诺西区域：已升级到8.0SPC500版本的RNC下挂的处于TD-L规划覆盖区域的小区必须全部开启。
中兴：TD-L规划覆盖区域内的小区必须全部开启2、配置方法。
注意：诺西和华为设备在开启SIB19后，务必再修改SIB19的下发方式为非级联，按照说明文档操作即可。

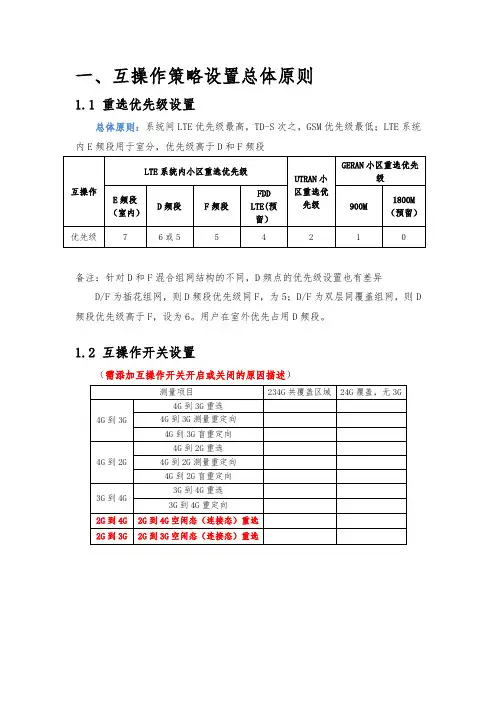

一、互操作策略设置总体原则1.1 重选优先级设置总体原则：系统间LTE优先级最高，TD-S次之，GSM优先级最低；LTE系统内E频段用于室分，优先级高于D和F频段备注：针对D和F混合组网结构的不同，D频点的优先级设置也有差异D/F为插花组网，则D频段优先级同F，为5；D/F为双层同覆盖组网，则D 频段优先级高于F，设为6。
用户在室外优先占用D频段。
1.2 互操作开关设置（需添加互操作开关开启或关闭的原因描述）二、234G互操作参数详细设置2.1 2G到4G2.1.1 2G至4G重选相关参数：下表为GSM网络到LTE网络的互操作参数列表及说明：2.1.2 2G至4G重选触发机制2G到4G的重选遵循“Priority”准则，系统将下发4G小区的“Priority”信息。
手机每隔5秒测量2G服务小区的电平，并测量UTRAN和LTE异系统邻区的电平（RSRP）：－对LTE小区，S_non-serving_LTE=RSRP-QRXLEVMIN_LTE;－对2G小区，S_serving=C1值。
2G到LTE系统邻区的重选触发机制如下：A）如果S_serving>THRESH_2G_low，同时异系统（LTE）的邻区是高优先级的邻区，则：当邻区的S_non-serving_LTE＞THRESH_LTE_high,并保持T_reselection的时间后，手机就可以从2G重选到高优先级的LTE邻区。
LTE邻区的排序首先根据邻小区的“Priority”；“Priority”相同的情况下，再根据S_non-serving_LTE值从大到小排序。
2G的信号大于-83dBm（-98+15），4G的信号大于-113（-119+6），持续5S B）如果S_serving＝＜ THRESH_2G_low，则：－当邻区的S_non-serving_LTE＞THRESH_LTE_low,并保持T_reselection的时间后，手机就可以从2G重选到 LTE邻区；2G的信号小于-83dBm（-98+15），4G的信号大于-113（-119+6），持续5S －当邻区的S_non-serving_LTE＝＜THRESH_LTE_low,但是邻区的S_non-serving_LTE＞S_serving+H_PRIO，并保持T_reselection的时间后，手机也可以从2G重选到LTE邻区；2G的信号小于-83dBm（-98+15），4G的信号小于-113（-119+6），4G的信号-2G的信号>-15dB，2G可以重选到4G（基本不可行）LTE邻区的排序首先根据邻小区的“Priority”；“Priority”相同的情况下，再根据S_non-serving_LTE值从大到小排序。

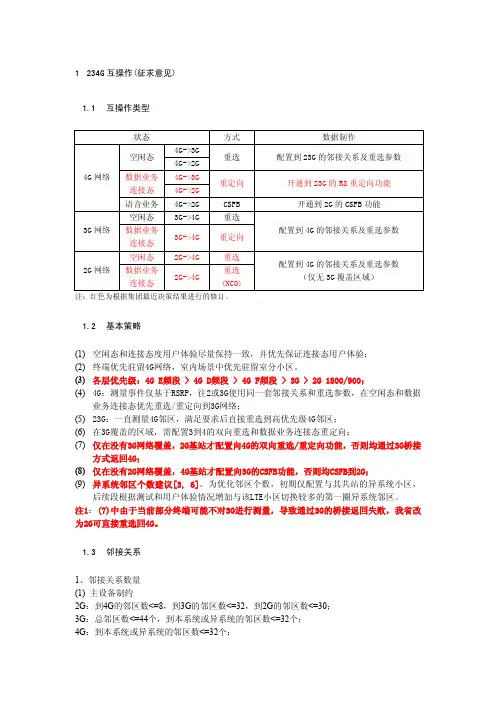

1234G互操作(征求意见)1.1互操作类型注：红色为根据集团最近决策结果进行的修订。
1.2基本策略(1)空闲态和连接态度用户体验尽量保持一致，并优先保证连接态用户体验；(2)终端优先驻留4G网络，室内场景中优先驻留室分小区。
(3)各层优先级：4G E频段 > 4G D频段 > 4G F频段 > 3G > 2G 1800/900；(4)4G：测量事件仅基于RSRP，往2或3G使用同一套邻接关系和重选参数，在空闲态和数据业务连接态优先重选/重定向到3G网络；(5)23G：一直测量4G邻区，满足要求后直接重选到高优先级4G邻区；(6)在3G覆盖的区域，需配置3到4的双向重选和数据业务连接态重定向；(7)仅在没有3G网络覆盖，2G基站才配置向4G的双向重选/重定向功能，否则均通过3G桥接方式返回4G；(8)仅在没有2G网络覆盖，4G基站才配置向3G的CSFB功能，否则均CSFB到2G；(9)异系统邻区个数建议[3, 6]。
为优化邻区个数，初期仅配置与其共站的异系统小区，后续段根据测试和用户体验情况增加与该LTE小区切换较多的第一圈异系统邻区。
注1：(7)中由于当前部分终端可能不对3G进行测量，导致通过3G的桥接返回失败，我省改为2G可直接重选回4G。
1.3邻接关系1、邻接关系数量(1) 主设备制约2G：到4G的邻区数<=8，到3G的邻区数<=32，到2G的邻区数<=30；3G：总邻区数<=44个，到本系统或异系统的邻区数<=32个；4G：到本系统或异系统的邻区数<=32个；(2) 邻接关系数量要求注1：上述数量未加说明均值小区数(非频点数)，在配置异系统邻区时，需同时给出LAC 、RAC/TAC 、频点、BSIC(扰码/PCI)信息2、分场景邻接关系(1) 互操作主要局限于同站的异系统小区间；(2) 业务连续性主要靠同系统小区间的重选/切换来实现；(3) 孤立4G 宏站和室分需考虑与非共站异系统小区间的互操作；(4) 当4G D/F 共站时，出向需同时考虑，入向仅F 频段的异系统互操作；(5) 当GSM 1800/900共站时，出向需同时考虑，入向仅GSM900的异系统互操作。
诺西2/3/4G互操作配置参数1）2G到4G互操作需要配置的内容和参数：参数英文名称参数中文名称参数解释参数建议配置值LTE adjacentcell downlink carrier frequency LTE邻区绝对频点号该参数为GSM的LTE邻区定义了绝对频点号现网LTE adjacentcell tracking area code LTE邻区TA识别号该参数为GSM的LTE邻区定义了它所属的TA识别号现网LTE adjacent cell mobile country code LTE邻区移动通信国家代码该参数为GSM的LTE邻区定义了MCC号现网LTE adjacent cell mobile network code LTE邻区移动通信网代码该参数为GSM的LTE邻区定义了MNC号现网LTE adjacentcell minimum bandwidth LTE邻区最小带宽值该参数为GSM的LTE邻区定义了信道带宽的最小值现网LTE adjacent cell priority LTE邻区优先级该参数为GSM的LTE邻区定义了优先级（0为最低，7为最高）6或者7LTE adjacent cell reselection upper threshold LTE高优先级邻区最小小区重选门限该参数为比服务小区优先级高的LTE邻区定义了最小的重选门限10LTE adjacent cell reselection lower threshold LTE低优先级邻区最小小区重选门限该参数为比服务小区优先级低的LTE邻区定义了最小的重选门限15LTE adjacent cell minimum RX level LTE邻区最小接入电平该参数为GSM小区定义了接入LTE小区最小的电平门限-1302）4G到2G互操作需要配置的内容和参数：参数英文名称参数中文名称参数解释参数建议配置值Activate CS fallback via redirection CSFB开关onGERAN band indicator GSM频段指示，用以区分DCS还是PCSdcs1800RAT for redirection 重定向异系统指示geranRedirection priority for CS fallback withredirectionCSFB优先级 1 GERAN ARFCN values list geran频点列表参数英文名称参数中文名称参数解释参数建议配置值EArFcn E-UTRA上下行频点号用于设置LTE优先级邻区重选中的上下行频点号取决于规划EarFcnPriority E-UTRA频点绝对优先级被测E-UTRA频点绝对优先级取决于规划EqrxlevMinRsrp E-UTRA小区最低接入RSRP门限E-UTRA小区最低接入的RSRP门限,只有UE测量到的RSRP值大于该门限，才能驻留到该小区。

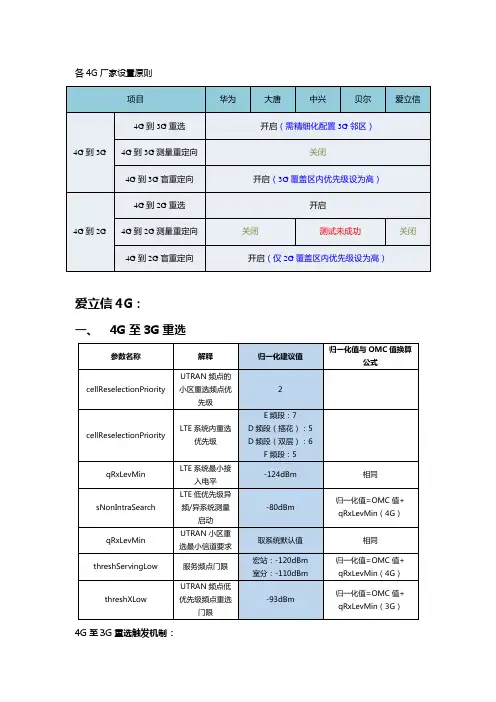

各4G厂家设置原则爱立信4G：一、4G至3G重选4G至3G重选触发机制：LTE服务小区RSRP< sNonIntraSearch，启动对3G频点的测量，当LTE服务小区RSRP< threshServingLow且3G小区RSCP> threshXLow时，终端从LTE小区重选到3G。
1.cellReselectionPriority（UTRAN频点）含义：该参数表示UTRAN频点的小区重选优先级，0表示最低优先级。
UE将该参数和服务小区的绝对优先级进行比较，根据两者的大小关系，确定小区重选的目标频点：当该参数大于服务小区优先级时，发起对邻频点的测量，如果邻频点小区信号满足要求，则UE启动小区重选；当该参数小于服务小区的优先级时，需要在服务小区信号质量不好时，才启动对邻频点的测量，如果邻频点小区信号满足要求，则UE启动小区重选。
MML: set UtranTDDFreqRelation cellReselectionPriority 2影响：UTRAN频点级2.cellReselectionPriority（LTE系统内）含义：该参数表示服务频点的小区重选优先级，增大该值，减小UE重选到其它频点或异系统小区的概率，反之亦然。
MML: set EUtranFreqRelation cellReselectionPriority 6影响：EUTRAN频点级3.qRxLevMin含义：该参数表示服务小区最小接入电平，若实际电平小于该值，终端无法驻留。
MML: set EUtranCellTDD qRxLevMin -120影响：EUTRAN小区级4.sNonIntraSearch含义：该参数表示LTE高优先级小区启动对低优先级异频或异系统测量的门限。
MML: set EUtranCellTDD systemInformationBlock3threshServingLow=4,qHyst=4,sIntraSearchQ=0,sIntraSearchP=62,sNonIntraSearch Q=0,sNonIntraSearchP=0,threshServingLowQ=0,sIntraSearchv920Active=false,sN onIntraSearchv920Active=false,tEvaluation=240,tHystNormal=240,nCellChangeMe dium=16,nCellChangeHigh=16,qHystSfMedium=0,qHystSfHigh=0,sIntraSearch=6 0,sNonIntraSearch=50影响：EUTRAN小区级5.qRxLevMin含义：该参数表示异系统UTRAN小区最低接入电平.MML：SET UtranTDDFreqRelation qRxLevMin -105影响：UTRAN频点级6.threshServingLow含义：该参数表示服务频点向低优先级异频或异系统重选时的门限值，应用于UE向低优先级异频或异系统重选判决场景.MML：set EUtranCellTDD systemInformationBlock3threshServingLow=4,qHyst=4,sIntraSearchQ=0,sIntraSearchP=62,sNonIntraSearchQ=0 ,sNonIntraSearchP=0,threshServingLowQ=0,sIntraSearchv920Active=false,sNonIntraSe archv920Active=false,tEvaluation=240,tHystNormal=240,nCellChangeMedium=16,nCe llChangeHigh=16,qHystSfMedium=0,qHystSfHigh=0,sIntraSearch=60,sNonIntraSearch =50影响：EUTRAN小区级7.threshXLow含义：该参数表示异系统UTRAN频点低优先级重选门限值，在目标频点的绝对优先级低于服务小区的绝对优先级时，作为UE从服务小区重选至目标频点下小区的接入电平门限。
各4G厂家设置原则中兴4G：一、4G至3G重选4G至3G重选触发机制：LTE服务小区RSRP< SnonIntraSearch，启动对3G频点的测量，当LTE服务小区RSRP< ThreshServing, LowP且3G小区RSCP> ThreshX, LowP时，终端从LTE小区重选到3G。
Snonintrasearch1.含义：该参数指示了小区重选的异频/异系统的测量触发门限Snonintrasearch，如果服务小区RSRP小于Snonintrasearch ，UE进行异频或异系统测量。
影响：LTE小区级2.ThreshServing, LowP含义：当重选低优先级载频/系统时，服务载频使用的低门限。
重选条件：(１)没有高优先级系统或载频的小区满足重选到高优先级的条件；且(２)在Treselection内，SServingCell < ThresholdServing_Low且低优先级系统或载频小区的SnonServingCell,x > ThresholdX_Low（包括频间和系统间），且(３) UE在当前服务小区的驻留时间超过1秒。
影响：LTE小区级3.频内小区重选优先级含义：cellReselectionPriority，该参数指示频内小区重选优先级。
小区重选优先级值越小优先级越低。
影响：LTE小区级4.小区选择所需的最小RSRP接收水平（dBm）含义：该参数指示了LTE小区满足选择条件的最小接收电平门限。
被测小区的接收电平只有大于Sel_Qrxlevmin时，才满足小区选择的条件。
影响：LTE小区级5.UTRAN TDD小区重选所需要的最小接收电平(dBm)含义：该参数指示了小区满足UTRAN TDD小区重选条件的最小接收电平门限。
重选到UTRAN TDD邻区需要计算的SnonServingCell,x的一个关键参数。
影响：TDS载频级6.UTRAN载频重选配置->ThreshX, LowP含义：当选择低优先级UTRAN TDD小区时，UTRAN TDD小区所使用的门限。

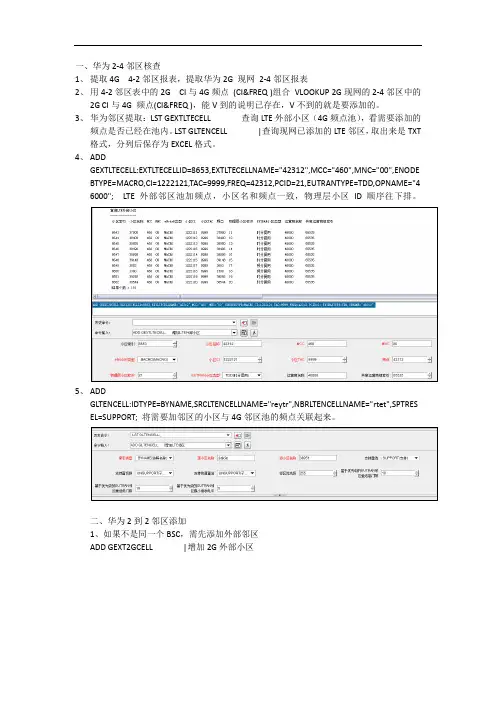

一、华为2-4邻区核查1、提取4G 4-2邻区报表，提取华为2G 现网2-4邻区报表2、用4-2邻区表中的2G CI与4G频点(CI&FREQ )组合VLOOKUP 2G现网的2-4邻区中的2G CI与4G 频点(CI&FREQ )，能V到的说明已存在，V不到的就是要添加的。
3、华为邻区提取：LST GEXTLTECELL 查询LTE外部小区（4G频点池），看需要添加的频点是否已经在池内。
LST GLTENCELL |查询现网已添加的LTE邻区，取出来是TXT 格式，分列后保存为EXCEL格式。
4、ADDGEXTLTECELL:EXTLTECELLID=8653,EXTLTECELLNAME="42312",MCC="460",MNC="00",ENODE BTYPE=MACRO,CI=1222121,TAC=9999,FREQ=42312,PCID=21,EUTRANTYPE=TDD,OPNAME="4 6000"; LTE外部邻区池加频点，小区名和频点一致，物理层小区ID顺序往下排。
5、ADDGLTENCELL:IDTYPE=BYNAME,SRCLTENCELLNAME="reytr",NBRLTENCELLNAME="rtet",SPTRES EL=SUPPORT; 将需要加邻区的小区与4G邻区池的频点关联起来。
二、华为2到2邻区添加1、如果不是同一个BSC，需先添加外部邻区ADD GEXT2GCELL |增加2G外部小区增加2G邻区ADD G2GNCELL |增加2G邻区三、诺西2G 添加2到4邻区命令，不同小区只需更改小区SEG和对应4G频点，请他参数按模板设置。
诺西同一个BSC 添加2到2邻区ZEAC:SEG=541 (源小区SEG) ：:ASEG=542(目标小区SEG)：:SL=-90，POPT=-75，DRT=-85;添加不同BSC 2到2 邻区ZEAC:SEG=541::MCC=460,MNC=00,CI=12345,LAC=29178:NCC=00,BCC=4,FREQ=45:;。
厂家2/3/4G互操作配置参数——爱立信RLEFC:CELL=xxx,EARFCN=38350,add;RLEFC:CELL=xxx,EARFCN=37900,add;RLEFC:CELL=xxx,EARFCN=38950,add;RLEFC:CELL=xxx,EARFCN=39150,add;//增加LTE测量频点37900，38350，38950，39150RLEFC:CELL=xxx,EARFCN=38350,rem;RLEFC:CELL=xxx,EARFCN=37900,rem;RLEFC:CELL=xxx,EARFCN=38950,rem;RLEFC:CELL=xxx,EARFCN=39150,rem;//删除LTE测量频点RLEFP:CELL=xxx; //显示LTE测量频点RLSRP:CELL=xxx; //显示测量门限定义RLSRC:CELL=xxx,RATPRIO=0,MEASTHR=15,PRIOTHR=0,HPRIO=0,TRES=0;//RATPRIO=0为GSM优先级最低，MEASTHR起测门限(0~15=-98~-56dBm步长3dBm，15一直测)，TRES=0~3异系统重选时延5s、10s、15、20s，PRIOTHR重选到比GSM优先级更低RAT门限，HPRIO重选到比GSM优先级更低RAT的偏置RLSRC:CELL=xxx,EARFCN=38350,RATPRIO=7,HPRIOTHR=6,LPRIOTHR=6,MINCHBW=5,QR XLEVMINE=6;//RATPRIO=7为LTE优先级最高，MINCHBW=5表示100个RB(20MHz)，HPRIOTHR/LPRIOTHR为优先级高/低于GSM的异系统门限(0~31=0~62dBm步长2dBm，L=15)，QRXLEVMINE/QRXLEVMINU为LTE/3G最小接入电平(0~31=-140~-78dBm步长2dBm，L=0)，重选到LTE的门限RSRP>QRXLEVMINE(-128dBm)+HPRIOTHR(12dBm)=-116dBmRLSRI:CELL=xxx; //激活GSM小区向LTE重选功能RLSRE:CELL=xxx; //去激活GSM小区向LTE重选功能。
一、2G至4G重选2G直接重选至4G触发机制如下：2G侧需要支持BSS21353 “LTE System Information”功能；由于2G侧SYSTEM INFORNATION 2QUATER分段广播，且3G和4G的消息都在SI2Q消息里，某些手机由于芯片支持原因，还是先重选到3G再到4G。
由于开启了基于优先级小区重选开关2G至4G的重选不再基于QSearch-I及Tdd-offset，而是基于优先级算法里的重选至Eutran小区门限及小区重选至Eutran 小区接收电平配置。
4G邻区配置。
由于LTE邻区设置优先级最高，只需要LTE邻区满足（RSRP-LTERXM>LTERUT），即发生从2G 小区重选至LTE邻区。
3G邻区配置。
由于TDS邻区设置优先级高于GSM，只需要TDS邻区满足（RSCP - UQRL > UTTR），即发生从2G小区重选至LTE邻区。
1.LTE邻区优先级含义：该参数为GSM的LTE邻区定义了优先级（0为最低，7为最高）。
影响：24G重选2.LTE高优先级邻区最小小区重选门限（dB）含义：该参数为比服务小区优先级高的LTE邻区定义了最小的重选门限，需要满足RSRP-LTERXM>LTERUT，才可发生重选至LTE邻区。
影响：24G重选3.LTE低优先级邻区最小小区重选门限（dB）含义：该参数为比服务小区优先级低的LTE邻区定义了最小的重选门限。
（必须小于LTE 高优先级邻区最小小区重选门限）4.LTE邻区最小接入电平（dBm）含义：该参数为GSM小区定义了接入LTE小区的最小电平门限。
影响：24G重选5.WCDMA小区或者3G小区的绝对优先级含义：该参数为GSM的TDS（WCDMA）邻区定义了优先级（0为最低，7为最高）。
影响：23G重选6.小区重选至utran小区门限（dB）含义：该参数服务小区3G邻区定义了重选门限，需要满足RSCP - UQRL > UTTR，才可发生重选至TDS邻区。
234G系统间邻区优化规划指导手册——（需要数据、核查方法、标准）及分析结果模板——工具需要共享，是否请示公司批准？一、概述本文主要就《邻区自动规划工具（to 云南）》工具使用方法、数据格式和核查门限、工具验证情况等进行了说明，该工具是作为234G系统间的邻区优化规划的主要工具。
《234同站相似度分析工具V1.3》，主要功能是核查234G异系统间同站邻区缺失的核查工具，是作为234G系统间邻区优化规划的补充工具；同时该工具还可以查找234G经纬度错误小区，核查结果可以作为经纬度错误查找方法之一。
通过这两个工具的组合，作为234G异系统间邻区缺失核查体系工具，通过实际工作中验证情况来看，工具提供的方案是有效可行的；但是方案中可能还存在个别遗漏的情况，后续研发中会结合MRO测量数据，来近一步完善此工作的技术体系。
二、各地市系统间邻区现状2->3虚拟、实际邻区共存；目前现网的普遍现象是9个和10个邻区，在9频点和10频点交界区域，存在少量19个邻区的情况。
3->2实际邻区；T->G的邻区数量一般在6个以内。
2->4，常见为虚拟邻区，昆明邻区数量为5个，即添加了LTE常见可用的5个频点；个别邻区数量为8个,这种一般为特殊区域出现此情况。
4->2，昆明华为区域为实际邻区，邻区数量主要集中在3个；只选择就近的3个小区作为邻区；LTE优先添加同站的GSM小区作为邻区。
3->4，重选使用虚拟邻区，重定向使用实际邻区；实际邻区（只有F频组网时）数量一般在9个以内，部分小区（LTE存在F+D频共网区域）邻区数量也有10-15个，及少小邻区（LTE存在F+D+E频共同组网区域）数量在16-32。
3->4虚拟邻区一般根据实际邻区中LTE使用的不同频点个数来确定，常见的有3\5\6个邻区数量。
4->3，邻区个数普遍在8个以内。
备注：后面在使用工具进行邻区数量优化做限制时，请以本地市的现网邻区数量统计结果为准，尽量与现网数量保持一致。
