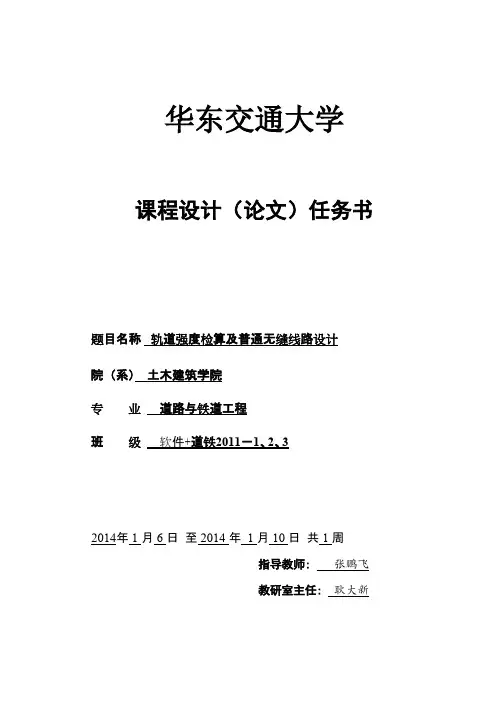

华东交通大学课程设计（论文）任务书题目名称轨道强度检算及普通无缝线路设计院（系）土木建筑学院专业道路与铁道工程班级软件+道铁2011－1、2、32014年 1 月 6 日至 2014 年 1 月 10 日共 1 周指导教师: 张鹏飞教研室主任: 耿大新设计任务书一．设计题目：轨道强度检算普通无缝线路设计二．设计资料：线路铺设无缝线路区段，地区历年最高轨温为*℃,最低轨温为*℃（从《轨道工程》表7-2中任选一个城市，南方城市为宜）；60kg/m 钢轨无缝线路，钢轨截面积F=77.45cm ，钢轨惯性矩I=1048cm ；曲线半径R=1500m （一班），R=1200m （二班），R=800m （三班）24；轨枕：Ⅱ型混凝土轨枕1760根/㎞（一班），Ⅱ型混凝土轨枕1840根/㎞（二班），Ⅲ型混凝土轨枕,1667根/㎞（三班）；道床：碎石道砟，厚度为40㎝；路基：既有线路基；钢轨支点弹性系数D ：检算钢轨强度时，取30000 N/mm ；检算轨下基础时，取70000N/mm ；现有机车类型组 别（每组1人）机车123456789客机SS3SS1DF4SS3SS1DF4SS3DF4DF4B 货机DF4BDF4SS1DF4DF4BDF4SS1DF4BDF4钢轨弹性模量E=2.1×10，轨道原始弹性弯曲半波长=720cm,原始弹性弯曲矢度5MPa 0l =2.5mm ，原始塑性弯曲矢度=2.5mm ，轨道弯曲变形矢度=2mm 。

，轨道框架刚度oe f op f f 系数=1.0，等效道床阻力取=84.3N/cm 。

0r 线路基本情况：该线路位于XXX 线，自K110+000至K123+000桥隧等建筑物位置如下表：起始里程或中心里程既有线桥、隧及道口描述K110+74.4~k110+254.33潭口隧道K110+342.962-20.0 1-10.0混凝土拱桥K110+687.5平交道口K111+046.01-40.0 2-20.0混凝土拱桥K113+171.53~k113+476.2古龙岗隧道8K114+650.812-15.0 4-31.0钢桥K115+000平交道口K121+163.06平交道口K121+500.6平交道口K121+948.56~k122+065.8杨子岭隧道1三、设计内容及要求1、轨道强度检算（1）论述轨道强度、稳定性计算的基本原理；（2）静力计算采用连续弹性基础梁理论，用准静态计算方法计算轨道结构动力。

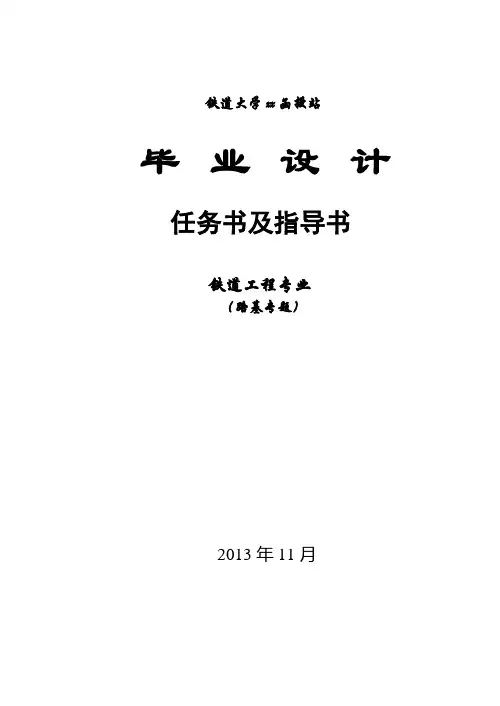

铁道大学xx函授站毕业设计任务书及指导书铁道工程专业（路基专题）2013年11月写在开始设计前的话：在各位学员看到该专题的《毕业设计任务书》的时候，首先，恭喜各位学员，你已经通过两年半艰苦的学习过程，顺利进入专科阶段学习的最后一个环节，毕业设计是对专科阶段学习的相关知识的梳理、整合和提高的重要过程，各位学员应该给于足够的重视。

大家一般都有繁重的施工任务，希望各位学员能安排好工作和毕业设计的关系，尽早动手，以免在规定的时间内未能完成毕业设计，影响你的专科毕业。

有事可以打电话1587462111。

也可以编写邮件到yangn@现在将毕业设计时容易出现的问题做以下解释：1、选择设计题目时，应该首先收集该工程的施工图纸（施工图纸是指由设计院提供的整套图纸，不是几张是一．．．．．．．．．．．．．．．．．．．．．．．．本．），没有完整施工图纸的工程不要选择。

选择的工程应该是正在施工的工程，不得选用已经竣工较长时间的工程，更不能使用往届已经使用过的工程，否则不予核收。

毕业设计为不通过。

切记．．！（往届设计都有纪录）2、设计基本完成应该将设计发到yangn@邮箱里，收到回复后，对设计存在的问题，再根据要求及时修改，避免没有进行沟通直接来学校参加最后的毕业设计答辩，这样问题会比较多。

毕业设计任务书一、设计任务：编制XX线DKxx～DKxx铁路路基工程（五公里以上）施工组织设计和施工图预算。

二、设计资料：1.所选单位工程的施工图纸及有关标准图、通用图（自己查找）。

2.工程所在地现行的单位工程施工图预算表格。

3.其他有关情况（如：主要材料市场调查价等）。

4.现行的设计规范、标准。

三、设计内容：1.编制XX线DKxx～DKxx铁路路基工程和所设计的工程的施工组织设计：（1）计算分项工程（划分分项工程根据工程所在地规定或采用《建设工程工程量清单计价规范》中规定的项目划分与计算规则）的工程量，并写出计算过程和公式（要求列表计算）；（2）确定有关分项工程的施工方法；（3）施工工艺程序及要点；（4）模板选配及必要设计；（5）施工人员安排、机械选用和主要材料数量；（6）分项工程施工进度的编排及资源供应计划；（7）施工场地平面布置。

华东交通大学课程设计（论文）任务书题目名称普通无缝线路设计院（系）土木建筑学院专业道路与铁道工程班级道铁2010－1、2、32012年 12 月 31 日至 2013 年 1 月 4 日共 1 周指导教师: 张鹏飞教研室主任: 李明华设计任务书一．设计题目：普通无缝线路设计二．设计资料：线路铺设无缝线路区段，地区历年最高轨温为*℃,最低轨温为*℃（从《轨道工程》表7-2中任选一个城市，南方城市为宜，每人所选城市不得重复）；60kg/m钢轨无缝线路，曲线半径R=600m（一班），R=1000m（二班），R=800m（三班）；轨枕：Ⅱ型混凝土轨枕1760根/㎞（一班），Ⅱ型混凝土轨枕1840根/㎞（二班），Ⅲ型混凝土轨枕1667根/㎞（三班）；钢轨截面积F=77.45 cm2，钢轨惯性矩I=1048cm4,钢轨弹性模量E=2.1×105MPa，轨道原始弹性弯曲半波长0l=720cm,原始弹性弯曲矢度oe f=2.5mm，f=2.5mm，轨道弯曲变形矢度f=2mm。

，轨道框架刚度系数 =1.0，等效道床阻力原始塑性弯曲矢度opr=84.3N/cm。

取线路基本情况：该线路位于XXX线，自K110+000至K123+000桥隧等建筑物位置如下表：三、设计内容及要求1、设计锁定轨温的确定2、伸缩区长度计算3、预留轨缝设计4、防爬设备的布置5、长轨节的长度，画长轨条布置图6、无缝线路稳定性检算等。

四．参考文献：1.《铁路轨道设计规范》（TB10082—2005 J448—2005）2.《轨道工程》 五．完成文件与要求：1．设计计算书 2．长轨条布置图。

设计计算书采用统一的封页和计算纸张，按要求填写好任务书，装订后再和图纸一起放入资料袋中。

图纸统一采用A3纸张，计算机绘图或手工绘图，要求布局合理，线形粗细必须分明，标注的汉字和数字要字体统一、大小一致、详细清晰，图纸右下方需有绘图单位、比例和其他说明文字。

轨道工程课程设计——设计锁定轨温及预留轨缝设计班级：土木 1112时间： 2013年12月组员：张钊一、课程设计任务、目的和意义无缝线路(continuous welded rail)是由多根标准长度的的钢轨焊接成不一定长度的长钢轨线路。

在普通线路上，钢轨接头是轨道的薄弱环节之一，由于接缝的存在，列车通过时发生冲击和振动,并伴随有打击噪声，冲击力可达到非接头区的3倍以上。

接头冲击力影响行车的平稳和旅客的舒适、并促使道床破坏、线路状况恶化、钢轨及连接零件的使用寿命缩短、维修费用增加。

由此可见，铺设无缝线路能够使得一条线路上的接头数量锐减，消除了由于接头带来的冲击磨耗，改善了列车运行时的平稳性和舒适性，减少了养护维修工作量，增强了线路的经济性。

无缝线路按照温度应力放散的方式分为温度应力式和放散温度应力式。

理论上无缝线路可以无限长，但是温度应力并没有消失，这就需要进行无缝线路的设计，控制温度应力对轨道的影响，使其不超过钢轨的应力设计值，保证钢轨的稳定性。

本次课程设计的目的是使学生更深入地掌握《轨道工程》的基本理论（尤其是强度计算和温度力计算理论）和设计方法。

任务是根据线路、运营、气候条件及轨道类型等因素进行轨道强度、稳定性等检算，并确定设计锁定轨温。

二、设计理论依据1、轨道结构的静力分析：轨道结构的经理分析主要以材料力学、结构力学、有限元法分析理论以及微分方程方法等位理论基础，建立轨道结构模型进行分析计算。

（1）计算模型采用连续弹性基础梁模型如图所示，它将轨枕对钢轨的支承视为连续支承。

该模型的计算参数有钢轨抗弯刚度EI 、道床系数C、钢轨支座刚度D、钢轨基础弹性模量u 、刚比系数k。

（2）单个静轮载作用下的方程及解y max=Pk 2uM max=P 4kR max=Pkα2（3）轮群荷载作用下的方程及解y0=k2u ∑P0i e−kx i(cosk2i=1x i+sinkx i)M0=14k ∑P0i e−kx i(cosk2i=1x i−sinkx i)R0=ak2∑P i e−kx i(coskni=1x i+sinkx i)2、轨道动力响应的准静态计算将轨道的静荷载乘以动力增量系数（包括速度系数、横向水平力系数、偏载系数）以表征轨道在动荷载作用下的振动放大效应。

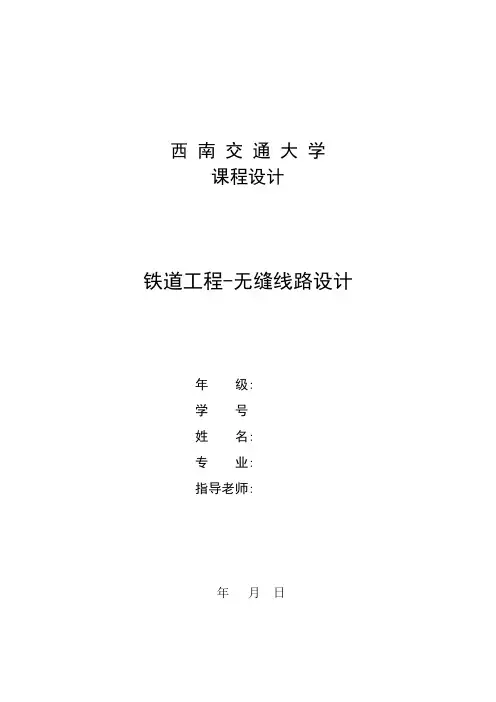

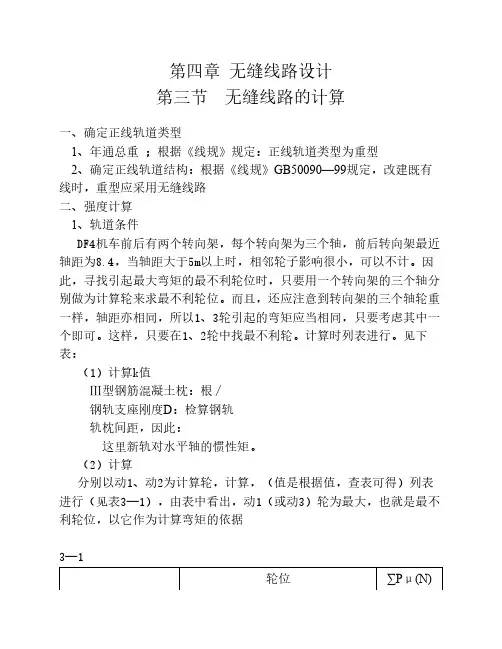

西南交通大学课程设计铁道工程-无缝线路设计年级:学号姓名:专业:指导老师:年月日一无缝线路基本技术要求 (4)（一）.无缝线路结构形式和锁定轨温 (4)（二）.无缝线路铺设地段和位置 (4)（三）.无缝线路结构组成 (5)（四）.缓冲区和伸缩区的设置 (5)（五）.缓冲区钢轨接头 (5)（六）.工厂焊接长钢轨 (5)（七）.工地焊接长钢轨 (6)（八）、两股长轨锁定轨温 (6)二铁路线路分类及结构型式 (6)（一）.铁路轨道类型 (6)（二）.铁路线路结构形式 (7)三无缝线路的计算 (8)（一）.确定正线轨道类型 (8)（二）.强度计算 (8)B、在直线地段上，横向水平力系数f，25f (10).1B、直线轨底动弯拉应力 (10)A、曲线不考虑横向水平力系数，则 (12)B、直线不考虑横向水平力系数，则 (12)A、曲线地段 (12)B、直线地段 (12)A、曲线道床顶面压应力 (13)B、曲线道床顶面压应力 (13)A、曲线地段 (14)B、直线地段 (14)（三）.无缝线路结构计算参数 (14)B、在直线制动地段 (15)（四）.设计锁定轨温 (18)（五）.伸缩区长度l的计算 (18)（六）.施工预留轨缝 (19)一无缝线路基本技术要求（一）.无缝线路结构形式和锁定轨温无缝线路的基本结构形式为温度应力式。

铺设50kg/m和60kg/m钢轨无缝线路，锁定轨温范围，可参照由铁路局规定的《铺设无缝线路容许温度差表》。

（二）.无缝线路铺设地段和位置无缝线路的铺设地段和位置，应符合下列条件：1、轨下基础稳定，线路没有翻浆冒泥、下沉挤出大于15mm的冻害。

2、半径为800m以及以下的曲线地段，应尽量采用全长淬火轨或耐磨轨。

3、桥梁有浅基、孔径不足、偏心超限、载重等级不足或支座、墩台等严重病害和下承板梁上，铺设无缝线路须严格进行检查。

4、桥上铺设无缝线路，除符合下列条件者外，均应检查钢轨、墩台的受力状态、轨道防爬能力及钢轨低温断缝值等：（1）在无碴桥上，年最大轨温幅度为86~90℃地区，桥跨总长为65m及以下的50kg/m钢轨、桥跨总长为100m及以下的60kg/m钢轨；年最大轨温幅度为85℃及以下地区，桥跨总长为200m及以下的50kg/m钢轨、桥跨总长为165m及以下的60kg/m钢轨。

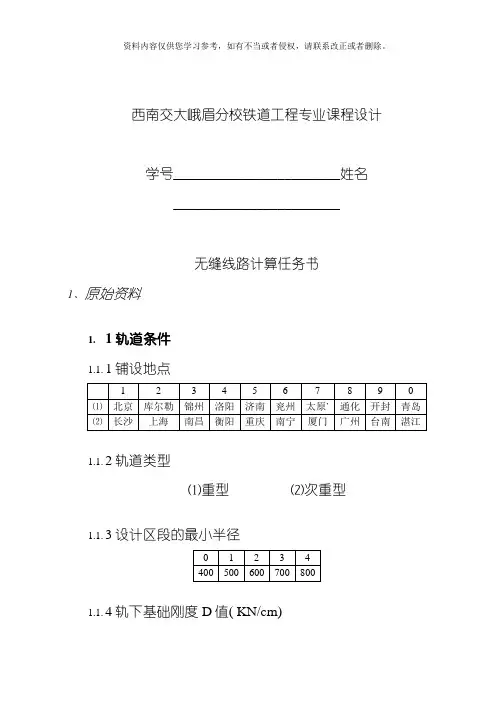

西南交大峨眉分校铁道工程专业课程设计学号________________________姓名________________________无缝线路计算任务书1、原始资料1.1轨道条件1.1.1铺设地点1.1.2轨道类型⑴重型⑵次重型1.1.3设计区段的最小半径1.1.4轨下基础刚度D值( KN/cm)⑴重型⑵次重型1.2运营条件1.2.1机车类型⑴东风型内燃机车( DF4) ⑵DF8⑶DFH4 ⑷ND5⑸韶山型电力机车( SS2) ⑹SS3⑺6Y2 ⑻前进2车辆类型车辆( C62)2、计算内容2.1锁定轨温2.2伸缩区长度2.3预留轨缝2.4道床及路基面强度检算运营条件附表一运营条件附录二( ( 8) QJ前进蒸汽机车有关参数( 其速度为80km/h) )导轮中心至前车钩中心距离1.235m 导轮轮重65KN第一动轮中心至导轮中心距离 2.87m、第一动轮重100KN第二动轮中心至第一动轮中心距离1.6m、第二动轮重100KN第三动轮中心至第二动轮中心距离1.6m、第二动轮重100KN第四动轮中心至第三动轮中心距离1.6m、第二动轮重100KN第五动轮中心至第四动轮中心距离1.6m、第二动轮重100KN从轮中心至第五动轮中心距离 3.05m、从轮重100KN煤水车轮一中心至从轮中心距离4.46m、煤水车轮一重98.75KN煤水车轮二中心至煤水车轮一中心距离 1.51m、煤水车轮二重98.75KN煤水车轮三中心至煤水车轮二中心距离 1.51m、煤水车轮三重98.75KN煤水车轮四中心至煤水车轮三中心距离 3.18m、煤水车轮四重98.75KN煤水车轮五中心至煤水车轮四中心距离 1.51m、煤水车轮五重98.75KN煤水车轮六中心至煤水车轮五中心距离 1.51m、煤水车轮六重98.75KN后车钩中心至煤水车轮六中心距离1.656m无缝线路课程设计指示书基本要求为保证安全可靠地完成运输任务, 无缝线路必须满足强度条件和稳定性条件的基本要求。

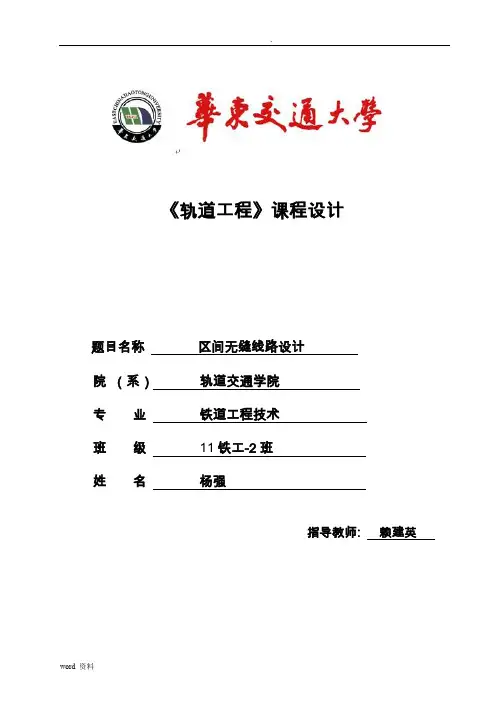

《轨道工程》课程设计题目名称区间无缝线路设计院（系）轨道交通学院专业铁道工程技术班级11铁工-2班姓名杨强指导教师: 赖建英目录一、设计资料 (3)二、无缝线路轨道强度验算 (4)三、锁定轨温的计算 (15)四、伸缩区长度计算 (19)五、缓冲区预留轨缝计算 (19)六、缩短轨配置设计 (23)七、缩短轨配置设计图 (23)一、设计资料：项目名称：区间无缝线路设计最小曲线半径及轨枕类型：道床：碎石道砟，道床厚h=40cm；路基：既有线路基。

钢轨支点弹性系数：D：检算钢轨强度时取3000N/mm：检算轨下基础时取7000KN/mm。

钢轨采用60Kg/m钢轨，截面积F=77.45cm²，钢轨惯性矩I=1048cm4 钢轨弹飞性模量E=2.1 10MPa 轨道原始弹性弯曲半波长l0=720mm原始弹性弯曲矢度f0e=2.5mm原始弯曲塑性矢度f op=2.5mm，轨道弯曲变形矢度f=2mm，轨道框架刚度系数β=1.0 等效道床阻力γ0=84.3N/cm.地区历年最高轨温为64.5℃,最低轨温为-19.4℃。

曲线表：曲线1曲线2设计内容及要求本设计为无缝线路轨道结构设计，包括：1、无缝线路轨道强度计算；2、根据强度条件和稳定条件计算锁定轨温；3、伸缩区长度计算；4、缓冲区预留轨缝的计算二、无缝线路轨道强度验算轨道结构强度检算机车一：DF9内燃机车，三轴转向架，轮载115KN(轴重23KN ），轴距1.8m 机车构造速度100Km/h 。

轨道各部件强度检算（1）机车允许速度。

对于新建线路，通过R=1200m 曲线轨道时的机车允许速度可按R V 3.4max =来计算，得h /m 100h /m 96.148max K K V 〉=，按此速度来检算各部件强度。

（2）钢轨强度检算。

DF9内燃机车两转向架之距较大，彼此影响很小，可任选一车轮作计算轮，此处选1轮和2轮位计算轮。

①计算k 值：计算钢轨强度的D=30000N/mm,按无缝线路要求，轨枕均与布置，轨枕间距a=1000000/1670=599mm ，于是k=D/a=30000/599=50.1KPa②计算β值14454mm 0012.010*******.2450.14k-=⨯⨯⨯⨯==EJβ式中，J 为60Kg/m 对水平轴的惯性矩，为44mm 102879⨯ ③计算∑μP以1与2轮分别为计算轮来计算∑μP ，并选取其中最大值来计算钢轨的弯矩。

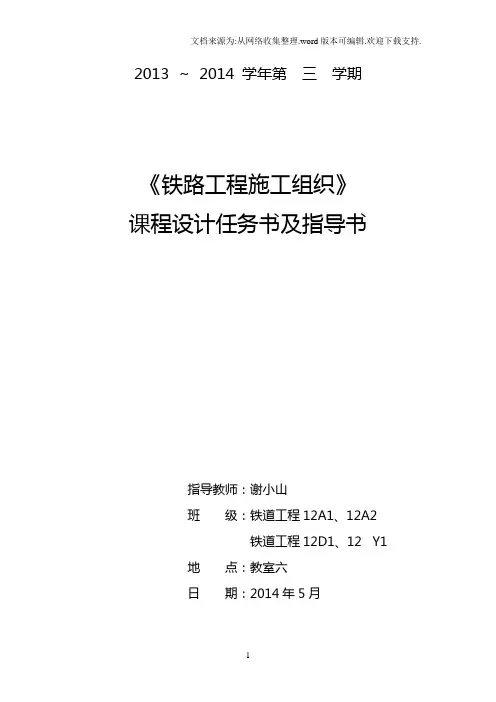

铁道工程施工组织课程设计任务书土建分院2013-11-20一、设计题目：某工程项目施工组织设计二、设计资料：1、工程概况：本工程位于平齐线上受水害因素的影响，原有路基受到很大的破坏，按百年一遇的洪水量重新进行设计，需加高路堤重新进行选线设计。

本工程位于平齐线K503+100~~K510+000，面向里程增加方向，新建线路在既有线路右侧，最远处距既有线路100多米，新线轨面比既有轨标高高。

新建线与既有线分别在K503+100 和K510+000处转线，在既有大江站右侧新设大江站，新建大江站仍由一条正线及一条到发线组成。

线路平面改建范围内共有四个平面曲线，曲线半径在1500~~3000米之间，很大程度上改善了线路平面条件。

2、地质资料：位于K505+550~K505+650地段及K507+020~K507+620地段位于地洼地段，需进行投石挤淤进行处理；K505+650~K507+020地段长期受水流冲刷地表有腐殖土需进行基底换填，换填深度为0.5m。

3、其他情况：公路交通相对便利，距既有线150米处有111国道。

改建地段均属于高路堤，既有地面低洼，车辆无法直接到达路基顶面，所有轨料都要从铁路运到作业现场，设置存料场和铺轨基地。

三、技术标准：1、区间轨道正线为P60钢轨，大江站内站线为P50钢轨。

道岔采用P60-1/12。

2、砼枕为砼II型轨枕，扣件为弹条I型扣件；正线轨枕根数为1840根/Km，正线道床厚度为0.5米、站外道床顶宽为3.3米、站内道床顶宽为3.1米、边坡为1：1.75，碴石0.3米、混砂0.2米；站线轨枕根数为1520根/Km站线道床顶宽为2.9m，边坡为1:1.5，采用单层面碴为碴石350mm厚；道岔为P60--1/12岔枕采用砼枕。

四、横、纵断面、平面示意图(一)横断面图6.7m路肩标高132.00 1：1.75地面标高130.50K504+1006.7m路肩标高134.00 1：1.75地面标高129.80K505+100路肩标高134.831：1.75地面标高129.506.7mK505+650腐殖土 129.00路肩标高134.831：1.75129.50 6.7mK505+650淤泥5.5 124.00反滤层0.3 路肩标高134.681：1.75129.50 6.7mK505+550淤泥5.0 124.50 反滤层0.3 投石挤淤投石挤淤路肩标高134.831：1.75129.50 6.7mK505+550淤泥5.5 124.00 反滤层0.3 投石挤淤投石挤淤路肩标高135.351：1.75地面标高130.506.7mK506+000腐殖土 130.00路肩标高136.851：1.75地面标高131.506.7mK507+000腐殖土 131.00路肩标高136.881：1.75131.00 6.7mK507+020淤泥4.0 127.00反滤层0.3 投石挤淤投石挤淤路肩标高137.001：1.75131.00 6.7mK507+620淤泥4.5126.50 反滤层0.3 投石挤淤投石挤淤路肩标高137.001：1.75地面标高132.2011.2mK508+300路肩标高137.001：1.75地面标高131.906.7mK508+100路肩标高137.001：1.75131.00 6.7mK507+100淤泥4.0127.00 反滤层0.3 投石挤淤投石挤淤（二）纵断面图路肩标高136.641：1.75地面标高135.006.7mK509+700路肩标高135.286.7mK510+000路肩标高137.001：1.75地面标高134.0011.2mK509+400路肩标高137.001：1.75地面标高133.4011.2mK509+000（三）平面示意图五、设计要求1． 根据已知资料计算本工程所需的各种材料数量，要求计算要准确。

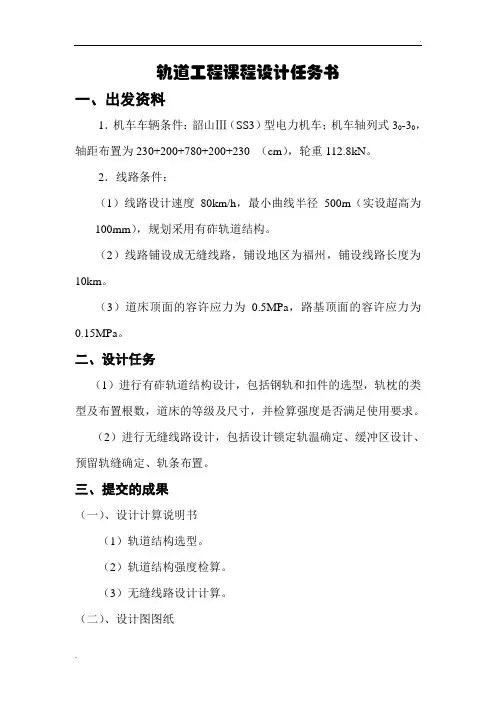

轨道工程课程设计任务书一、出发资料1．机车车辆条件：韶山Ⅲ（SS3）型电力机车；机车轴列式30-30，轴距布置为230+200+780+200+230 （cm），轮重112.8kN。
