第6章 通用输入输出多路复用器(GPIO)

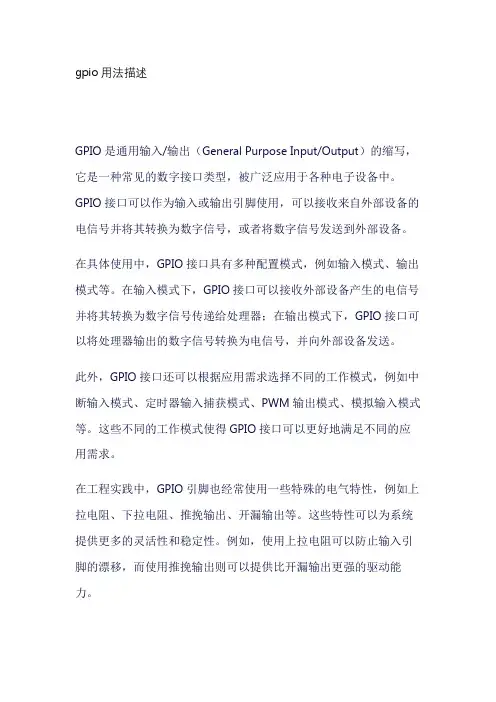

gpio用法描述
GPIO是通用输入/输出（General Purpose Input/Output）的缩写，它是一种常见的数字接口类型，被广泛应用于各种电子设备中。

GPIO接口可以作为输入或输出引脚使用，可以接收来自外部设备的电信号并将其转换为数字信号，或者将数字信号发送到外部设备。

在具体使用中，GPIO接口具有多种配置模式，例如输入模式、输出模式等。

在输入模式下，GPIO接口可以接收外部设备产生的电信号并将其转换为数字信号传递给处理器；在输出模式下，GPIO接口可以将处理器输出的数字信号转换为电信号，并向外部设备发送。

此外，GPIO接口还可以根据应用需求选择不同的工作模式，例如中断输入模式、定时器输入捕获模式、PWM输出模式、模拟输入模式等。

这些不同的工作模式使得GPIO接口可以更好地满足不同的应用需求。

在工程实践中，GPIO引脚也经常使用一些特殊的电气特性，例如上拉电阻、下拉电阻、推挽输出、开漏输出等。

这些特性可以为系统提供更多的灵活性和稳定性。

例如，使用上拉电阻可以防止输入引脚的漂移，而使用推挽输出则可以提供比开漏输出更强的驱动能力。

总的来说，GPIO是一种非常重要的数字接口，用于连接各种外部设备。

它们具有可编程性、灵活性和可靠性，并且在工业自动化、智能家居、汽车电子、医疗设备等领域中广泛应用。

在使用GPIO 时，需要根据具体的应用场景和需求进行配置和使用。

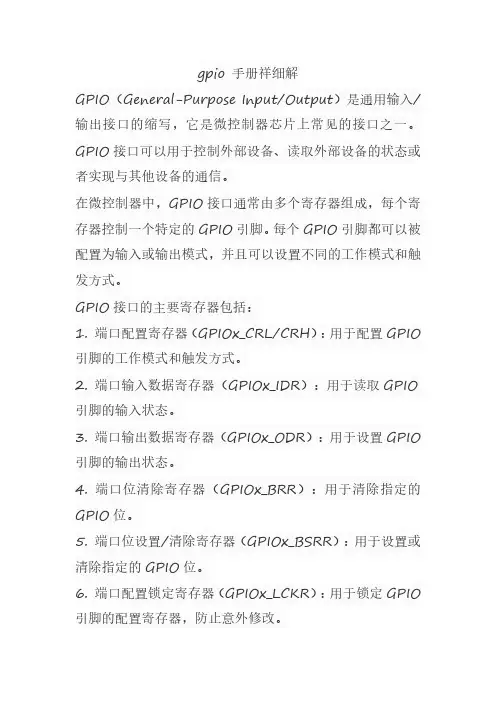

gpio手册祥细解
GPIO（General-Purpose Input/Output）是通用输入/输出接口的缩写，它是微控制器芯片上常见的接口之一。

GPIO接口可以用于控制外部设备、读取外部设备的状态或者实现与其他设备的通信。

在微控制器中，GPIO接口通常由多个寄存器组成，每个寄存器控制一个特定的GPIO引脚。

每个GPIO引脚都可以被配置为输入或输出模式，并且可以设置不同的工作模式和触发方式。

GPIO接口的主要寄存器包括：
1.端口配置寄存器（GPIOx_CRL/CRH）：用于配置GPIO 引脚的工作模式和触发方式。

2.端口输入数据寄存器（GPIOx_IDR）：用于读取GPIO 引脚的输入状态。

3.端口输出数据寄存器（GPIOx_ODR）：用于设置GPIO 引脚的输出状态。

4.端口位清除寄存器（GPIOx_BRR）：用于清除指定的GPIO位。

5.端口位设置/清除寄存器（GPIOx_BSRR）：用于设置或清除指定的GPIO位。

6.端口配置锁定寄存器（GPIOx_LCKR）：用于锁定GPIO 引脚的配置寄存器，防止意外修改。

在使用GPIO接口时，首先需要配置GPIO引脚的工作模式和触发方式，然后可以通过读取或设置端口输入/输出数据寄存器来控制外部设备或读取外部设备的状态。

同时，也可以使用位清除、位设置/清除等操作来控制特定的GPIO位。

需要注意的是，不同的微控制器可能具有不同的GPIO接口和寄存器配置，因此在使用时需要参考具体的微控制器手册或数据手册进行操作。

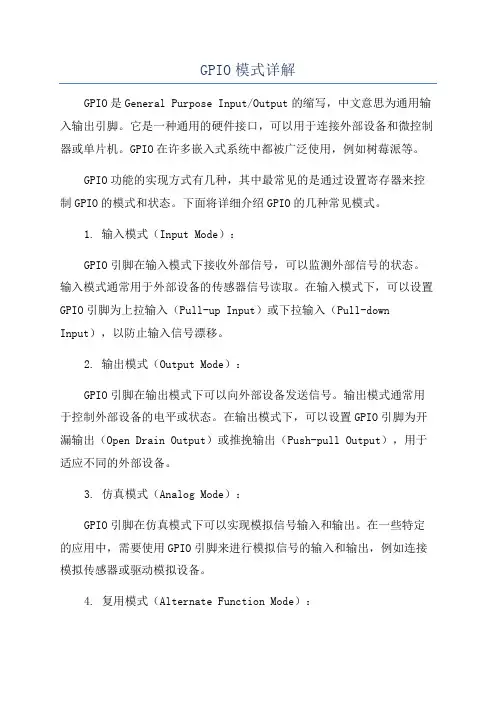

GPIO模式详解GPIO是General Purpose Input/Output的缩写，中文意思为通用输入输出引脚。

它是一种通用的硬件接口，可以用于连接外部设备和微控制器或单片机。

GPIO在许多嵌入式系统中都被广泛使用，例如树莓派等。

GPIO功能的实现方式有几种，其中最常见的是通过设置寄存器来控制GPIO的模式和状态。

下面将详细介绍GPIO的几种常见模式。

1. 输入模式（Input Mode）：GPIO引脚在输入模式下接收外部信号，可以监测外部信号的状态。

输入模式通常用于外部设备的传感器信号读取。

在输入模式下，可以设置GPIO引脚为上拉输入（Pull-up Input）或下拉输入（Pull-down Input），以防止输入信号漂移。

2. 输出模式（Output Mode）：GPIO引脚在输出模式下可以向外部设备发送信号。

输出模式通常用于控制外部设备的电平或状态。

在输出模式下，可以设置GPIO引脚为开漏输出（Open Drain Output）或推挽输出（Push-pull Output），用于适应不同的外部设备。

3. 仿真模式（Analog Mode）：GPIO引脚在仿真模式下可以实现模拟信号输入和输出。

在一些特定的应用中，需要使用GPIO引脚来进行模拟信号的输入和输出，例如连接模拟传感器或驱动模拟设备。

4. 复用模式（Alternate Function Mode）：GPIO引脚在复用模式下可以实现多种不同的功能，通常用于连接外部设备的特定功能接口。

例如，一些GPIO引脚可以被设置为串行通信接口（如SPI、I2C、UART等）的引脚，以便与外部设备进行通信。

根据不同的芯片和硬件平台，GPIO的模式实现方式有所不同。

有些芯片需要通过设置特定的寄存器来配置GPIO的模式和状态，其他一些芯片则通过使用特定的库函数或驱动程序来操作GPIO。

此外，GPIO的模式还包括一些其他的特性，例如中断功能、输入输出速度控制、上下拉电阻的选择等。

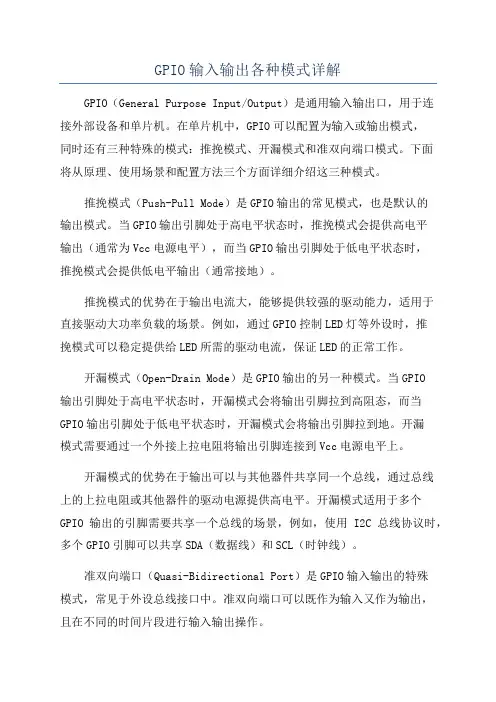

GPIO输入输出各种模式详解GPIO（General Purpose Input/Output）是通用输入输出口，用于连接外部设备和单片机。

在单片机中，GPIO可以配置为输入或输出模式，同时还有三种特殊的模式：推挽模式、开漏模式和准双向端口模式。

下面将从原理、使用场景和配置方法三个方面详细介绍这三种模式。

推挽模式（Push-Pull Mode）是GPIO输出的常见模式，也是默认的输出模式。

当GPIO输出引脚处于高电平状态时，推挽模式会提供高电平输出（通常为Vcc电源电平），而当GPIO输出引脚处于低电平状态时，推挽模式会提供低电平输出（通常接地）。

推挽模式的优势在于输出电流大，能够提供较强的驱动能力，适用于直接驱动大功率负载的场景。

例如，通过GPIO控制LED灯等外设时，推挽模式可以稳定提供给LED所需的驱动电流，保证LED的正常工作。

开漏模式（Open-Drain Mode）是GPIO输出的另一种模式。

当GPIO输出引脚处于高电平状态时，开漏模式会将输出引脚拉到高阻态，而当GPIO输出引脚处于低电平状态时，开漏模式会将输出引脚拉到地。

开漏模式需要通过一个外接上拉电阻将输出引脚连接到Vcc电源电平上。

开漏模式的优势在于输出可以与其他器件共享同一个总线，通过总线上的上拉电阻或其他器件的驱动电源提供高电平。

开漏模式适用于多个GPIO输出的引脚需要共享一个总线的场景，例如，使用I2C总线协议时，多个GPIO引脚可以共享SDA（数据线）和SCL（时钟线）。

准双向端口（Quasi-Bidirectional Port）是GPIO输入输出的特殊模式，常见于外设总线接口中。

准双向端口可以既作为输入又作为输出，且在不同的时间片段进行输入输出操作。

准双向端口的原理是通过一个三态门和一个外接上拉电阻实现的。

当GPIO处于输出模式时，三态门使得GPIO输出到外设；而当GPIO处于输入模式时，三态门处于高阻态，外设可以将信号输入到GPIO中。

GPIO用法及应用流程GPIO（General Purpose Input/Output）是一种通用输入/输出接口，用于连接嵌入式系统的外部设备和传感器。

它可以通过编程来控制和读取外部设备的状态，并在嵌入式系统中实现各种应用功能。

下面将详细介绍GPIO的用法及应用流程。

一、GPIO的用法：1.引脚模式设置：GPIO的引脚可以设置为输入模式（用于读取外部设备的状态）或输出模式（用于控制外部设备的状态）。

2.引脚方向设置：输入模式的引脚可以设置为上拉电阻或下拉电阻，以防止悬浮状态产生误判；输出模式的引脚可以设置为高电平或低电平。

3.引脚状态读取与控制：可以通过读取引脚的电平状态来获取外部设备的状态信息；也可以通过控制引脚的电平状态来控制外部设备的行为。

4.中断与事件：可以在引脚电平变化时产生中断或触发事件，以便及时响应引脚的状态变化。

5.管理多个引脚：可以同时管理多个GPIO引脚，实现更复杂的应用功能。

二、GPIO的应用流程：1.引脚初始化：在使用GPIO之前，需要将相关引脚初始化为输入或输出模式，并设置正确的引脚方向、上拉/下拉电阻等属性。

2.读取引脚状态：通过读取引脚的电平状态来获取外部设备的状态信息。

可以使用轮询方式或中断方式进行读取。

3.控制引脚状态：通过控制引脚的电平状态来控制外部设备的行为。

可以将引脚设置为高电平或低电平，或者使用PWM（脉冲宽度调制）方式进行精确控制。

4.处理引脚中断/事件：当引脚发生电平变化时，可以通过中断或事件的方式及时响应引脚的状态变化，进而执行相应的处理任务。

5.循环读取/控制：通常情况下，GPIO的读取和控制操作需要在一个循环中进行，以不断更新外部设备的状态或响应外部变化。

三、GPIO的应用示例：1.LED控制：将GPIO引脚设置为输出模式，通过控制引脚的电平状态来控制LED的亮灭。

2.按钮读取：将GPIO引脚设置为输入模式，读取按钮的电平状态来判断按钮是否被按下。

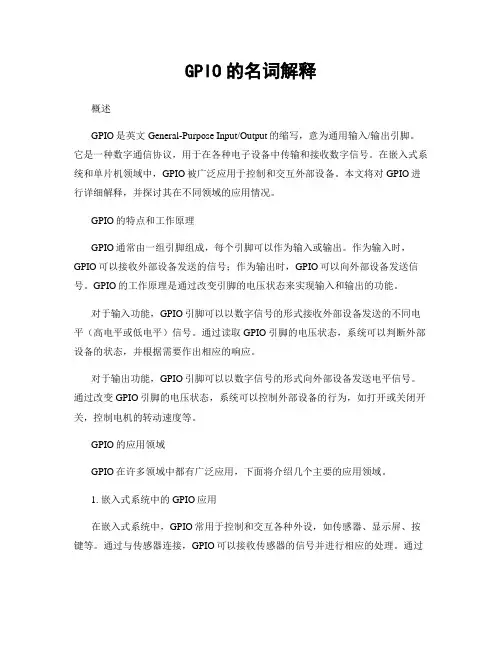

GPIO的名词解释概述GPIO是英文General-Purpose Input/Output的缩写，意为通用输入/输出引脚。

它是一种数字通信协议，用于在各种电子设备中传输和接收数字信号。

在嵌入式系统和单片机领域中，GPIO被广泛应用于控制和交互外部设备。

本文将对GPIO进行详细解释，并探讨其在不同领域的应用情况。

GPIO的特点和工作原理GPIO通常由一组引脚组成，每个引脚可以作为输入或输出。

作为输入时，GPIO可以接收外部设备发送的信号；作为输出时，GPIO可以向外部设备发送信号。

GPIO的工作原理是通过改变引脚的电压状态来实现输入和输出的功能。

对于输入功能，GPIO引脚可以以数字信号的形式接收外部设备发送的不同电平（高电平或低电平）信号。

通过读取GPIO引脚的电压状态，系统可以判断外部设备的状态，并根据需要作出相应的响应。

对于输出功能，GPIO引脚可以以数字信号的形式向外部设备发送电平信号。

通过改变GPIO引脚的电压状态，系统可以控制外部设备的行为，如打开或关闭开关，控制电机的转动速度等。

GPIO的应用领域GPIO在许多领域中都有广泛应用，下面将介绍几个主要的应用领域。

1. 嵌入式系统中的GPIO应用在嵌入式系统中，GPIO常用于控制和交互各种外设，如传感器、显示屏、按键等。

通过与传感器连接，GPIO可以接收传感器的信号并进行相应的处理。

通过与显示屏连接，GPIO可以控制显示屏的背光、亮度和显示内容。

通过与按键连接，GPIO可以读取用户的输入并作出相应的反应。

2. 单片机中的GPIO应用在单片机中，GPIO被广泛应用于各种控制场景。

例如，通过与电机连接，GPIO可以控制电机的转动方向和速度；通过与LED灯连接，GPIO可以控制LED灯的亮灭状态；通过与蜂鸣器连接，GPIO可以控制蜂鸣器的声音和节奏等。

3. 物联网中的GPIO应用在物联网领域中，GPIO也发挥着重要作用。

通过与传感器和执行器连接，GPIO可以实现物体的感知和控制。

GPIO模式详解GPIO（General-Purpose Input/Output）即通用输入输出口，是一种通用的数字输入输出接口。

在嵌入式系统中，GPIO被广泛应用于控制外围设备和传感器，如LED灯、按钮、蜂鸣器等。

GPIO具有灵活性强、适用范围广的特点，可以通过软件对其进行编程配置，从而实现各种功能。

GPIO的模式主要分为输入模式和输出模式两种。

1.输入模式：在输入模式下，GPIO被配置为接收外部信号的输入。

GPIO的输入信号可以是高电平（1）或低电平（0），也可以是无效信号（high impedance）。

在输入模式下，GPIO可以检测外部信号的变化，并将其转换为数字信号供处理器使用。

输入模式常见的应用场景：-按钮输入：将按钮连接到GPIO引脚，通过检测按钮的按下和释放事件来触发相应操作。

-传感器输入：将各种传感器连接到GPIO引脚，通过读取传感器的输出信号来获取环境信息。

-外部设备状态检测：连接到外部设备的引脚，通过读取外部设备的状态信号来判断设备是否工作正常。

2.输出模式：在输出模式下，GPIO被配置为向外部设备输出信号。

GPIO的输出信号可以是高电平（1）或低电平（0），也可以是高阻抗状态（高阻抗状态即断开与外部设备的连接）。

输出模式下，GPIO通过改变电平来控制外部设备的状态。

输出模式常见的应用场景：-LED控制：将LED连接到GPIO引脚，通过控制GPIO的电平来打开或关闭LED。

-舵机控制：将舵机连接到GPIO引脚，通过控制GPIO的电平来控制舵机的转动方向和角度。

-蜂鸣器控制：将蜂鸣器连接到GPIO引脚，通过控制GPIO的电平来触发蜂鸣器的鸣叫。

GPIO的模式配置需要通过软件编程实现，不同的平台和操作系统有不同的配置方法。

1.引脚选择：选择要配置的GPIO引脚，通常通过引脚编号或名称进行选择。

2.模式选择：选择要配置的模式，即输入模式还是输出模式。

3.状态设置：根据选择的模式，设置相应的状态，如输入模式下的上拉/下拉，输出模式下的高电平/低电平。

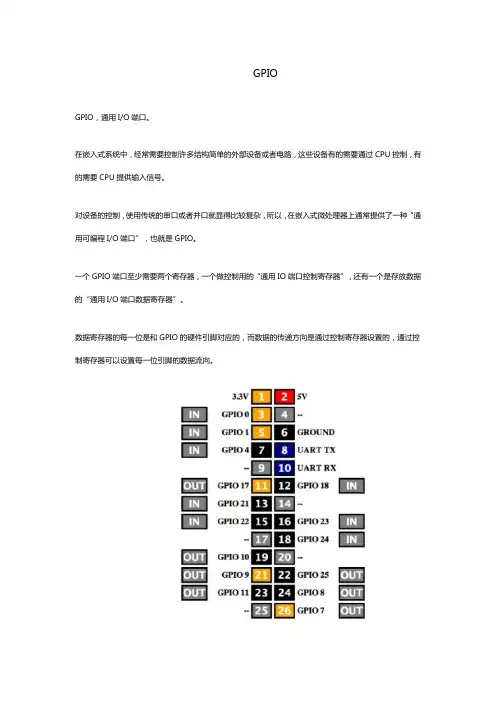

GPIOGPIO，通用I/O端口。

在嵌入式系统中，经常需要控制许多结构简单的外部设备或者电路，这些设备有的需要通过CPU控制，有的需要CPU提供输入信号。

对设备的控制，使用传统的串口或者并口就显得比较复杂，所以，在嵌入式微处理器上通常提供了一种“通用可编程I/O端口”，也就是GPIO。

一个GPIO端口至少需要两个寄存器，一个做控制用的“通用IO端口控制寄存器”，还有一个是存放数据的“通用I/O端口数据寄存器”。

数据寄存器的每一位是和GPIO的硬件引脚对应的，而数据的传递方向是通过控制寄存器设置的，通过控制寄存器可以设置每一位引脚的数据流向。

扩展资料GPIO的优点(端口扩展器)•低功耗：GPIO具有更低的功率损耗(大约1µA，µC的工作电流则为100µA)。

•集成I²C从机接口：GPIO内置I²C从机接口，即使在待机模式下也能够全速工作。

•小封装：GPIO器件提供最小的封装尺寸—3mm x 3mm QFN!•低成本：您不用为没有使用的功能买单！•快速上市：不需要编写额外的代码、文档，不需要任何维护工作！•灵活的灯光控制：内置多路高分辨率的PWM输出。

•可预先确定响应时间：缩短或确定外部事件与中断之间的响应时间。

•更好的灯光效果：匹配的电流输出确保均匀的显示亮度。

•布线简单：仅需使用2条I²C总线或3条SPI总线。

S3C2410共有117个I/O端口，共分为A~H共8组：GPA、GPB、...、GPH。

S3C2440共有130个I/O端口，分为A~J共9组：GPA、GPB、...、GPJ。

可以通过设置寄存器来确定某个引脚用于输入、输出还是其他特殊功能。

比如：可以设置GPH6作为输入、输出、或者用于串口。

gpio原理
GPIO，全称为通用输入输出端口（General Purpose
Input/Output），是一种用于数字信号输入和输出的通用接口。

它通常由一个或多个引脚组成，可以根据需要进行配置和控制。

GPIO的工作基于电平的逻辑，即高电平（1）和低电平（0）。

在输入模式下，GPIO可以接收来自外部电路的信号，并将其
转换为数字信号输入给控制器或处理器。

在输出模式下，GPIO可以将控制器或处理器发送的数字信号转换为电信号输
出到外部电路。

在使用GPIO之前，需要对其进行配置。

配置主要包括确定引
脚的输入或输出方向、选择输入/输出模式、设置电平逻辑和
电流等参数。

配置完成后，就可以通过读取输入引脚状态或设置输出引脚的状态来实现相应的控制和通信。

GPIO的原理是通过开关电路的控制来实现数字信号的输入和
输出。

在输入模式下，GPIO引脚与内部电路相连，根据外部
电路的信号状态（如电平高或低）来确定引脚状态，然后将状态通过输入寄存器传递给控制器。

在输出模式下，GPIO引脚
与内部电路相连，根据控制器设置的引脚状态（如高电平或低电平）来决定输出的电信号状态，从而控制外部电路。

通过GPIO，可以实现各种应用，如控制LED灯的亮灭、读取按钮的状态、与其他设备进行通信等。

它是嵌入式系统中常用的接口之一，提供了灵活且易于使用的方式来与外部环境进行交互。

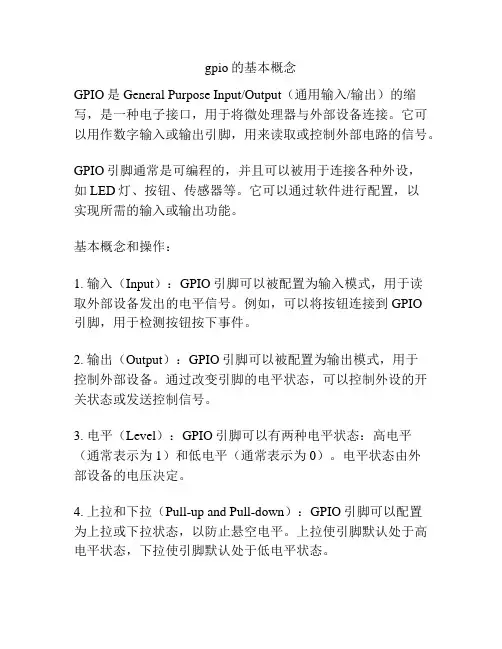

gpio的基本概念
GPIO是General Purpose Input/Output（通用输入/输出）的缩写，是一种电子接口，用于将微处理器与外部设备连接。

它可以用作数字输入或输出引脚，用来读取或控制外部电路的信号。

GPIO引脚通常是可编程的，并且可以被用于连接各种外设，
如LED灯、按钮、传感器等。

它可以通过软件进行配置，以
实现所需的输入或输出功能。

基本概念和操作：
1. 输入（Input）：GPIO引脚可以被配置为输入模式，用于读
取外部设备发出的电平信号。

例如，可以将按钮连接到GPIO
引脚，用于检测按钮按下事件。

2. 输出（Output）：GPIO引脚可以被配置为输出模式，用于
控制外部设备。

通过改变引脚的电平状态，可以控制外设的开关状态或发送控制信号。

3. 电平（Level）：GPIO引脚可以有两种电平状态：高电平
（通常表示为1）和低电平（通常表示为0）。

电平状态由外
部设备的电压决定。

4. 上拉和下拉（Pull-up and Pull-down）：GPIO引脚可以配置
为上拉或下拉状态，以防止悬空电平。

上拉使引脚默认处于高电平状态，下拉使引脚默认处于低电平状态。

5. 中断（Interrupt）：GPIO引脚可以配置为中断模式，当外部设备产生特定事件时，可以触发中断函数，以便及时处理相关事件。

总的来说，GPIO提供了微处理器与外设之间的电信号传输接口，可以实现输入、输出、控制和监测等功能。

它是嵌入式系统设计中常用的关键组件之一。

gpio的基本概念GPIO（通用输入输出）是一种用于与外部设备进行通信的接口，广泛应用于嵌入式系统、单片机、微控制器、计算机等领域。

GPIO 能够通过设置输入和输出功能来读取外设输入信号或者控制外设的输出信号，这使得它成为控制和感知外界环境的重要工具。

GPIO 的基本概念包括：引脚、输入/输出功能、电平、上下拉电阻和中断。

1. 引脚：GPIO 是通过引脚与外界进行连接的。

每个引脚都有一个特定的编号，用于标识和访问。

通常以数字或字母进行命名，如 1、2、3 或 A0、A1、A2。

2. 输入/输出功能：GPIO 可以通过设置输入和输出功能来读取外设输入信号或者控制外设的输出信号。

当 GPIO 作为输入引脚时，它可以接收来自外设的信号；当 GPIO 作为输出引脚时，它可以控制外设的状态。

3. 电平：GPIO 可以传递两种信号电平：高电平和低电平。

高电平通常表示逻辑“1”或打开状态，低电平通常表示逻辑“0”或关闭状态。

通过控制引脚的电平，可以实现对外设的控制和感知。

4. 上下拉电阻：上下拉电阻是在 GPIO 引脚上加上一个电阻，以提供默认的电平状态。

上拉电阻将引脚连接到高电平，下拉电阻将引脚连接到低电平。

通过使用上下拉电阻，可以消除或减少无效信号的干扰，确保信号的正确传输和判断。

5. 中断：GPIO 还支持中断功能，当外设上的某些事件发生时，可以触发中断并执行相应的中断处理程序。

通过使用中断，可以实现对外设的异步响应，提高系统的实时性和效率。

GPIO 的应用非常广泛，比如在嵌入式系统中，可以用于控制LED 灯的亮灭、读取按钮的状态、驱动电机运动等；在单片机或微控制器中，可以用于与传感器进行通信，比如读取温度、湿度等环境信息；在计算机中，可以用于与外部设备进行连接，如键盘、鼠标、显示器等。

综上所述，GPIO 是一种用于与外部设备进行通信的接口，通过设置输入和输出功能、控制引脚的电平、使用上下拉电阻和中断等功能，可以实现嵌入式系统、单片机、微控制器、计算机等领域中对外设的控制和感知。

gpio输入输出原理GPIO是通用输入输出，是计算机系统中用来接收或发送外部信号的一种常见的接口或IO端口。

它通过控制物理上的引脚，实现与外界的通信。

在嵌入式系统中，GPIO经常被用作输入和输出的接口，它可以读取来自外界的信号，控制外设的操作。

GPIO输入输出原理GPIO的输入或输出取决于相应的寄存器设置和相应的物理引脚的状态。

GPIO控制器会初始化这些寄存器的值并监视连线的信号，当信号发生变化时，控制器将读取寄存器的值，并将状态传递给系统的操作系统。

GPIO的输入原理：GPIO输入它本身不会引起变化，它只会检测连接到应用的电子设备的状态，一旦检测到状态发生变化，它会向相应的寄存器传输状态，并将其传递给系统。

如果想要 GPIO的输入口能够正常工作，那么RA（GPIO寄存器A）和RD（GPIO寄存器D）寄存器必须得到适当的配置，以确保在 GPIO引脚上能够检测到变化后，将信号传输给系统。

GPIO输出原理：当应用想要GPIO输出时，它可以通过寄存器设置输出值。

输出值的设置会导致相应的物理引脚状态发生变化，并向它连接的电子设备发送信号。

在 GPIO的输出模式下，系统会将输出值存储在 RA（GPIO寄存器A）寄存器中，然后系统就可以通过相应的物理引脚将输出信号传输到接收设备。

在嵌入式系统中，GPIO 的功能通常要由驱动程序来实现。

每个GPIO引脚都需要与相应的寄存器配对使用。

通常，处理器的数据手册会明确定义如何配置寄存器以使GPIO输入输出正常工作。

以Raspberry Pi 3模型B为例，该设备有40个GPIO引脚，每个引脚都与相应的寄存器配对使用。

GPIO引脚的状态（高电平或低电平）和控制状态（输入或输出）都可以通过相应的寄存器来配置。

每个GPIO引脚的默认状态都是输入模式，并且必须适当配置，以使它能够在系统中正常工作。

GPIO输入输出模式在GPIO模式中，有两种常见的状态：输出状态和输入状态。

GPIO输入模式: GPIO输入模式是指将GPIO引脚连接到其他设备的模式，例如连接按钮或传感器。

GPIO使用总结
一、GPIO介绍
GPIO（General Purpose Input/Output，通用输入输出）是指有源半
导体器件上的一组特定的可编程引脚，可以被编程设置为输入或输出，用
于控制相应的状态或者作为触发信号或接收信号。

它可以为系统提供对外
部硬件设备的控制能力。

GPIO模块中的引脚可以被控制以提供输入或输出功能，可以连接外
部设备，可以用它控制设备的开关、驱动智能设备、触发断言、控制LED、控制传感器或触发外部时序运行。

二、GPIO应用
1．控制开关：GPIO引脚可以控制外部继电器、直流电机或其他电子
设备的动作，如关闭或打开电源、启动和停止电机、控制家电等。

2．驱动智能设备：GPIO引脚可以控制智能设备，如门锁等，以便监
控室内外的环境变化，控制设备的操作，连接传感器等。

3．控制LED：GPIO引脚可以用来控制LED灯的亮和暗，并可根据外
部条件变化调整灯光的强度和颜色。

4．控制传感器：GPIO引脚可以控制传感器，从而实现环境监测、室
内外空气质量检测和温度测量等。

5．控制外部时序：GPIO引脚可以控制外部设备的时序运行，以便实
现控制其中一种特定设备的运行和停止或定时启动和关闭。

三、GPIO的连接
GPIO的连接一般采用电阻或继电器来连接。

gpio 原理
GPIO (General Purpose Input/Output) 是通用输入/输出引脚的缩写。

它是一种用于连接外部设备的电路接口，它允许将数字信号发送到外部设备或从外部设备接收数字信号。

GPIO可以通
过编程方式控制，用于与其他外部组件（如传感器、执行器、显示器等）进行通信。

每个GPIO引脚都有一个特定的编号。

GPIO的工作原理基于数字电平的控制。

数字电平可以是高电
平（表示1）或低电平（表示0）。

通过将GPIO引脚配置为
输入模式，可以读取外部设备发送的信号。

而将GPIO引脚配
置为输出模式，则可以向外部设备发送信号。

在输入模式下，GPIO引脚通过读取电压来获取外部设备发送
的信号。

如果电压高于某个阈值，则该引脚对应的输入被视为高（1），否则为低（0）。

这样，可以通过读取GPIO输入来
获取外部设备的状态或数据。

在输出模式下，可以通过编程的方式将GPIO引脚设置为高（1）或低（0）电平。

通过控制输出电平，可以向外部设备发送信号，控制其工作状态或执行特定的操作。

通过编程语言（如C、Python等）可以访问GPIO引脚，并使
用相应的函数和库来配置GPIO的工作模式、读取输入状态和
控制输出状态。

这样，可以实现与外部设备的交互，并根据需要进行数据读取、信号发送等操作。

总之，GPIO通过控制数字电平的方式实现与外部设备的通信，
为嵌入式系统提供了一种灵活且易于使用的接口。

通过编程和配置，可以实现对外部设备的控制与数据交换。

gpio的工作原理
GPIO（General Purpose Input/Output，通用输入/输出）是一种处理器或微控制器内的计算机接口，它允许系统连接外部设备或系统并与之进行通信。

GPIO的内部结构由多个电路元件（例如多路复用器（MUX）和数字滤波器）组成，每个元素的信号是其他元素的输入，它们形成一个电气网络。

GPIO的功能主要有信号输出、控制和调整电路并传递信号。

GPIO 的输出信号可用于控制外部设备，例如继电器、可变电阻和可变电容等，它们可以分别以不同的模式工作，例如电平触发、时间触发和模拟触发等。

GPIO的输入信号可用于监测外部信号，也可以用于读取外部传感器或开关的状态，这取决于GPIO输入引脚的特性以及外部设备的输出。

另外，GPIO也可以用于控制外部模块的电压，例如电源模块和调整电压模块。

总的来说，GPIO是一种高度可编程的，实现特定功能的简单但非常强大的接口，它支持多种应用，包括控制、传感器输入和电源控制等。

- 1 -。

gpio工作原理
GPIO（GeneralPurposeInput/Output，通用输入输出）作为一种计算机接口，可以将计算机与外部设备连接在一起，扩展计算机的功能，实现信息的传递和交互。

本文将介绍GPIO工作原理，以及GPIO 对外部设备的联网、控制等作用。

GPIO的工作原理
GPIO的基本原理是在输入输出设备与计算机之间建立一种多线路通讯网络，实现信息的传递和交互。

它使用许多信号线，每一条信号线都代表一种信号，包括电压、电流等微弱的信号。

当外部设备中的信号发生变化时，GPIO接收这些变化信号，并将其转换为可识别的信号，供计算机进行分析和处理，从而实现数据的传递。

GPIO的应用
1、联网：GPIO可以将外部设备和计算机之间的连接，实现联网，也可以将外部设备连接到物联网中，实现信息的交互和传输。

2、控制：GPIO可以控制外部设备的运行，动态调整设备的工作状态，实现不同设备之间的信息交流，使外部设备实现自动化控制。

3、监控：GPIO可以监控外部设备的工作状态，收集信息，分析数据，更好地控制外部设备。

总结
GPIO是一种接口，可以将计算机和外部设备连接在一起，实现信息的交互和传输。

它的工作原理是建立多线路通信网络，通过接收信号变化，将其转换为可识别的信号，供计算机进行处理。

GPIO可
以实现联网、控制和监控外部设备的功能，使计算机的功能得到更大的开发和拓展。

gpio结构
GPIO是指通用输入/输出引脚，它是一种在嵌入式系统中用来控制和读取外设的数字接口。

GPIO通常由一个或多个引脚组成，每个引脚都可以配置为输入或输出，用于与外部设备进行通信。

GPIO引脚可用于连接传感器、执行器和其他外部设备。

在嵌入式系统中，GPIO通常集成在微控制器或微处理器芯片中，并由硬件电路控制。

每个GPIO引脚都有一个特定的引脚号，可以通过读取和写入寄存器来控制GPIO引脚的状态。

GPIO引脚的状态可以是高电平（1）、低电平（0）或者三态（高阻抗）。

可以通过配置寄存器来设置引脚的输入或输出模式，以及引脚的电平状态。

GPIO结构主要包括以下几个部分：
1. 引脚寄存器（Pin Register）：用于控制GPIO引脚的输入输出状态，并读取引脚的当前状态。

2. 配置寄存器（Configuration Register）：用于配置GPIO引脚的工作模式，包括输入模式、输出模式、上拉电阻、下拉电阻等。

3. 中断寄存器（Interrupt Register）：用于配置GPIO引脚的中断功能，包括中断触发条件、中断使能等。

4. 状态寄存器（Status Register）：用于存储GPIO引脚的当前状态，例如引脚的电平状态、中断状态等。

通过对GPIO结构的配置和操作，可以实现对外部设备的控制
和数据的输入输出。

例如，可以使用GPIO引脚读取传感器的数据，或者控制执行器的运动。
