铁塔预埋件计算程序

承受弯剪荷载的预埋件计算1、锚筋的总截面面积计算：11122(1.5)j s st s st r K V A f A f a ≤+20110.85js st r K M h A f a ≤ 式中：1K ——抗剪强度设计安全系数，取1.55；2K ——抗弯强度设计安全系数，取1.50；j V——作用于预埋件的剪切荷载； j M ——作用于预埋件的弯矩，j M F l =；0h ——沿剪力作用方向最外层锚筋中心线之间的距离；1s A 、2s A ——锚筋截面面积；1st f 、2st f ——分别为锚筋1s A 、2s A 的计算抗拉强度设计值，取215Mpa ；r a ——锚筋层数的影响系数，当等间距配置时，二层取1.0；三层取0.9；四层取0.85.1121.551624.8(1.5215215)0.9j s s K V kN A A =⨯=≤⨯⨯+⨯⨯2112.21.501626.40.850.32150.949342.52j s s K M kN m A A =⨯⨯=⋅≤⨯⨯⨯⨯= 2、钢筋的锚固长度计算：/a y t l f d f α=式中：a l ——受拉钢筋的锚固长度；y f ——普通钢筋的抗拉强度设计值； t f ——混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值；d——钢筋的公称直径；——钢筋的外形系数，光明钢筋取0.16，带肋钢筋取0.14。

根据《混凝土结构设计规范》第9.3.1条规定，当HRB335、HRB400和RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1。

根据《混凝土结构设计规范》第9.3.3条规定，当计算中充分利用纵向钢筋的抗压强度时，其锚固长度不应小于本规范第9.3.1条规定的受拉锚固长度的0.7倍。

根据《混凝土结构设计规范》第10.9.7条规定，受剪和受压直锚筋的锚固长度不应小于15d，d为锚筋的直径。

1。

铁塔基础计算需要考虑多个因素，包括基础的形状、大小、土壤条件、载荷等。

以下是一些基本的步骤和公式：
1. 确定载荷：首先需要确定铁塔的载荷，包括铁塔自身的重量、风载荷、雪载荷等。

2. 选择基础类型：根据土壤条件和载荷大小，选择适合的基础类型，如桩基、扩基、岩石基础等。

3. 计算基础大小：根据铁塔的载荷和基础的承载能力，计算出基础的大小，如基础底板的面积和厚度等。

4. 验算稳定性：根据土壤条件、基础类型和大小，验算基础的稳定性，确保基础能够承受铁塔的载荷并保持稳定。

5. 计算配筋：根据基础的承载能力和构造要求，计算出基础配筋的数量和规格。

6. 确定施工方法：根据基础类型和土壤条件，确定合适的施工方法，如开挖、桩基施工等。

具体的计算过程需要根据实际情况进行，可能需要使用专业的结构分析软件或设计软件进行计算。

建议在进行铁塔基础设计时，咨询专业的结构工程师或设计院进行设计和计算。

目录一、埋件计算概述 (1)1.坐标轴定义 (1)2.规范和参考依据 (1)二、预埋件MJ01计算 (2)1.埋件分布 (2)2.荷载传递简图 (2)3.埋件YMJ-01加工图中的尺寸： (2)4.荷载计算 (3)1)恒荷载标准值 (3)2)风荷载标准值 (3)3)地震荷载标准值 (3)4)荷载工况组合： (3)5.埋件受力分析 (4)1)锚筋面积校核 (4)2)锚板面积校核 (4)3)锚筋锚固长度校核 (5)一、埋件计算概述1.坐标轴定义对于位于土建梁侧的埋件：埋板的法向方向为Y轴；埋板平面内沿重力方向为Z轴；埋板平面内沿土建梁轴向方向为X轴；Z轴方向的荷载对埋件产生的效应为拉压力，记为N ；X轴和Y轴方向的荷载对埋件产生的效应为竖向剪力，记为Vx和Vy ，同理弯矩记为Mx和My 。

2.规范和参考依据《建筑结构可靠度设计统一标准》GB50068-2001《建筑结构荷载规范》GB50009-2012《建筑抗震设计规范》GB50011-2010《钢结构设计规范》GB50017-2003《玻璃幕墙工程技术规范》JGJ102-2003《金属、石材幕墙工程技术规范》JGJ133-2001《混凝土结构后锚固技术规程》JGJ145-2004《建筑结构静力计算手册》第二版二、预埋件MJ01计算1.埋件分布编号为MJ01类型的埋件在本工程中标高17.8m的位置。

2.荷载传递简图3.埋件YMJ-01加工图中的尺寸：YMJ-01 尺寸图4.荷载计算1)恒荷载标准值Gk2＝ρ×t＋gsρ石材的重力密度，取值为：25.6 KN/m3t 产生重力荷载的玻璃的有效厚度，此处取0.018 mgs 连接附件等的重量，保守按照11 Kg/m2取值为：0.11 KN/m2Gk＝28×0.030＋0.11＝0.95 KN/m22)风荷载标准值根据《建筑结构荷载规范》中的风荷载标准值计算方法得出的风荷载标准值Wk1为：Wk1＝W0×μs1×μz×βgzW0基本风压取为，上海50年，取值为0.55 KN/m2μs1局部风压体形系数，此处按照最不利取值为(1.4＋0.2)＝1.6μz风压高度系数，地面粗造度为B类，埋件使用部位标高17.8m，取值为1.19 βgz阵风系数，地面粗造度为B类，埋件使用部位标高17.8m，取值为1.63Wk1＝0.55×1.6×1.19×1.63＝1.707 KN/m2,3)地震荷载标准值Ek＝Gk×αmax×βEαmax 地震影响系数放大值，抗震设防烈度为7度，水平地震影响系数α取0.08 βE 动力放大系数，取：5.0Ek＝0.95×0.08×5.0＝0.380KN/m24)荷载工况组合：工况1 : 1.2×Gk＋1.4×1.0×Wk＋1.3×0.5×Ek水平荷载PAh＝1.4×1.0×Wk＋1.3×0.5×Ek＝2.637 KN/m2竖向荷载PAv＝1.2×Gk＝1.140 KN/m2竖框承受的最不利受荷载面积Am＝1.2×2.25＝2.700 m2所以竖框对埋件产生的最大支反力如下：水平荷载：RFy＝PAh×Am＝2.637×2.70＝7.120 KN竖向荷载：RFz＝PAv×Am＝1.140×2.700＝3.078 KN最大弯矩：M＝RFz×L＝3.078×0.275＝0.846 KN.M注：立柱左右1200mm ，跨度为1/2层高2250mm,转接件到埋件距离L=275mm5. 埋件受力分析竖框简支梁力学模型图1) 锚筋面积校核埋件按承受法向拉力、剪力及弯矩计算。

预埋件的验算：根据《混凝土结构设计规范》GB50010-2002，9.7节 预埋件及连接件锚筋的总面积应该满足以下规定：当有剪力、法向拉力、和弯矩共同作用时，应按下面两个公式计算（1）III 型托架上托口处预埋件验算：N=395.1KN （拉力） V=389.8KN M=145.8KN m3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm由公式由公式 实际上配筋面积18⨯380mm 2=6840mm 2 故满足要求。

（2）III 型托架下托口处预埋件验算：N=395.1KN （压力） V=399.5KN M=5.38KN m3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm 由公式由公式由公式由于弯矩很小所以计算出的面积为负值。

实际上配筋面积18⨯380mm 2=6840mm 2 故满足要求。

（3）IV 型托架上托口处预埋件验算：N=733.4KN （拉力） V=488.2KN M=231.6KN m3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm由公式由公式 实际上配筋18⨯380mm 2=6840mm 2 故满足要求。

（4）IV 型托架下托口处预埋件验算：N=733.4KN （压力） V=739.15KN M=7.17KN m3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm 由公式由公式由公式由于弯矩很小所以计算出的面积为负值。

实际上配筋面积18⨯380mm 2=6840mm 2 故满足要求钢筋的锚固深度验算（按照构造要求最严的受拉钢筋验算）计算取值：（1）混凝土强度等级C40（2）钢筋为Φ22mm HRB400螺纹钢，设计强度f=360MPa计算：（1）当充分利用钢筋抗拉强度时，受拉拔预应力钢筋的锚固长度应按下列公式计算：式中 Lab ——受拉钢筋的基本锚固长度；f ——HRB400钢筋的抗拉强度设计值，取360MPa;ft——混凝土轴心抗拉设计强度值，按照C40取值,取1.71；d——钢筋的公称直径，取22mm；α——钢筋的外形系数,取0.14；（2）计算长度修正：①当受拉钢筋末端采用弯钩或机械锚固措施时，可取计算基本锚固长度的70% 故 故设计取596mm 满足要求。

19.1Mpa ft= 1.71Mpa300Mpa20mm120mm12040mm20mm (宜大于12和150.605574最后取为0.60557410.85ar=0.9240mmV N M输入V、N、M 699660004279.135取最大值4279.13496mm24279.135491.2281mm 说明：2. 锚筋应位于构件的外层主筋内侧。

4.当采用手工焊时，焊缝高度不宜小于6 mm和0.5d（HPB235 级钢筋）或0.6d(非HPB235)6.锚筋中心至锚板边缘的距离不应小于2d和40mm.9.受拉直锚筋和弯折锚筋的锚固长度不应小于受拉钢筋锚固长度；当锚筋采用HPB235级钢尚应符合规范表9.3.1注中关于弯钩的规定。

当无法满足锚固长度的要求时，应采取其他有锚固措施。

受剪和受压直锚筋的锚固长度不应小于15d.8.对受剪预埋件，锚筋的间距b,b1不应大于300 mm,且b1不应小于6d和70 mm；锚筋至构件边缘的距离c1不应小于6d和70mm，b,c不应小于3d和45mm。

锚筋层数的影响系数ar:当等间距布置时( 大于3d和45mm,小于300mm)输入锚筋间距b1( 不应小于6d和70mm,小于300mm )注：当没有N时，应取1。

的公式进行计算。

( 当采取防止锚板弯曲变形的措施时，可取1.0）1.预埋件的受力直锚筋不宜少于4根，不宜多于4层；直径大于8mm，小于25mm.3.锚板宜用Q235钢，与锚筋应采用T形焊。

当锚筋直径小于20，用压力埋弧焊；否则用穿孔5.锚板厚度大于0.6d.受拉和受弯预埋件的锚板厚度尚宜大于b/8.7.对受拉和受弯预埋件，锚筋的间距b,b1和 锚筋至构件边缘的距离c，c1，均不应小于3d输入锚板厚度t 2。

当有剪力、法向压力和弯矩共同作用时，应按下列两个公式计算，取大值。

计算系数av: 计算系数ab:1。

当有剪力、法向拉力和弯矩共同作用时，应按下列两个公式计算，取大值。

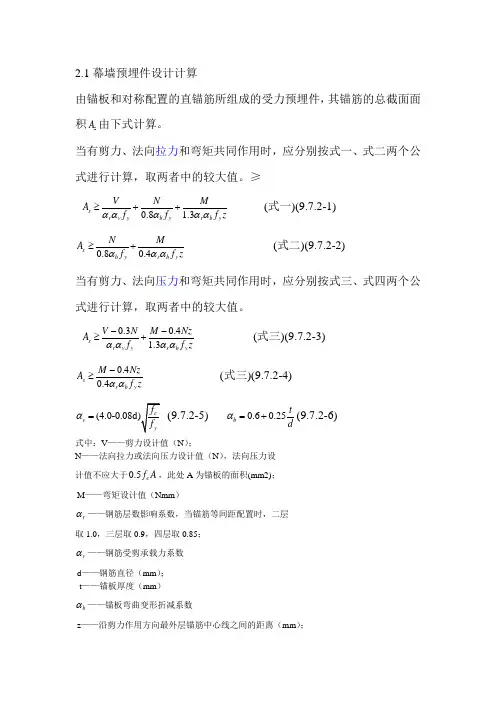

2.1 幕墙预埋件设计计算由锚板和对称配置的直锚筋所组成的受力预埋件，其锚筋的总截面面积s A 由下式计算。

当有剪力、法向拉力和弯矩共同作用时，应分别按式一、式二两个公式进行计算，取两者中的较大值。

≥ 0.8 1.3s r v y b y r b y V N M A f f f z ααααα≥++ (式一)(9.7.2-1) 0.80.4s b y r b y N M A f f zααα≥+ (式二)(9.7.2-2) 当有剪力、法向压力和弯矩共同作用时，应分别按式三、式四两个公式进行计算，取两者中的较大值。

0.30.41.3s r v y r b y V N M Nz A f f z αααα--≥+ (式三)(9.7.2-3) 0.40.4s r b y M Nz A f zαα-≥ (式三)(9.7.2-4) (4.0-0.08d)c v y f f α= (9.7.2-5) 0.60.25b td α=+(9.7.2-6) 式中：V ——剪力设计值（N ）；N ——法向拉力或法向压力设计值（N ），法向压力设计值不应大于0.5c f A ，此处A 为锚板的面积(mm2)；M ——弯矩设计值（Nmm ）r α——钢筋层数影响系数，当锚筋等间距配置时，二层取1.0，三层取0.9，四层取0.85；v α——钢筋受剪承载力系数d ——钢筋直径（mm ）；t ——锚板厚度（mm ）b α——锚板弯曲变形折减系数z ——沿剪力作用方向最外层锚筋中心线之间的距离（mm ）；fc——混凝土轴心抗压强度设计值（N/mm2）；fy——钢筋抗拉强度设计值（N/mm2），按钢结构规范4.2取用，不应大于300N/mm2。

注：预埋件锚筋中心至锚板边缘的距离不应小于2d和20mm。

预埋件的受力直筋直径不宜小于8mm，且不宜大于25mm。

直锚筋数量不宜少于4根，且不宜多于4排；受剪预埋件的直锚筋可采用2根对受弯和受拉预埋件，其锚筋的间距b、b1和锚筋至构件边缘的距离c、c1，均不应小于3d和45mm对受剪预埋件，其锚筋的间距b、b1不应大于300mm，且b1不应小于6d和70mm；锚筋至构件边缘的距离c1不应小于6d和70mm，b、c均不应小于3d和45mm。

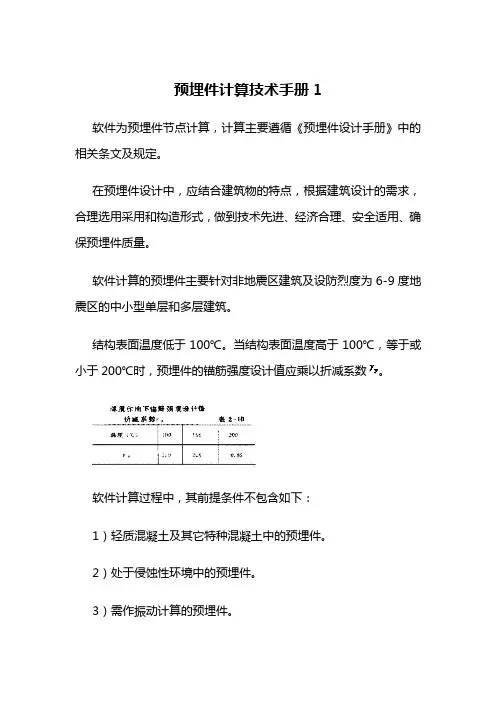

预埋件计算技术手册1软件为预埋件节点计算，计算主要遵循《预埋件设计手册》中的相关条文及规定。

在预埋件设计中，应结合建筑物的特点，根据建筑设计的需求，合理选用采用和构造形式，做到技术先进、经济合理、安全适用、确保预埋件质量。

软件计算的预埋件主要针对非地震区建筑及设防烈度为6-9度地震区的中小型单层和多层建筑。

结构表面温度低于100℃。

当结构表面温度高于100℃，等于或小于200℃时，预埋件的锚筋强度设计值应乘以折减系数。

软件计算过程中，其前提条件不包含如下：1）轻质混凝土及其它特种混凝土中的预埋件。

2）处于侵蚀性环境中的预埋件。

3）需作振动计算的预埋件。

预埋件承载力表达原则：1、预埋件承载力极限状态计算采用下列表达式：（1）当预埋件承受恒载时：（2）当预埋件承受周期反复或多次重复荷载时：（3）当预埋件承受地震作用时：参数说明：为满足构造要求的预埋件承载力设计值（恒载）；为结构重要性系数，对安全等级为一级、二级和三级的结构构件，可分别取1.1、1.0、0.9；为作用力设计值，在疲劳强度验算中，荷载取用标准值；为光圆钢筋的承载力折减系数；为角钢、钢板或在其上焊接锚筋的预埋件承载力折减系数；为承载力抗震调整系数，在计算预埋件时，取。

当有地震、吊车荷载等作用时，将轴心受拉及受剪预埋件承载力设计值乘以折减系数（或）。

、见下表。

位于构件混凝土浇灌面的预埋件，其受剪承载力设计值应乘以折减系数0.8，并要求在预埋件中间开设排气孔以保证混凝土浇灌密实。

预埋板一般选用的材质为Q235B、Q345B。

锚筋材质一般为HP B235(Q235)、HRB335(20MnSi)、HRB400(20MnSiV、20MnSiN b、20MnTi)。

其参数见下表。

预埋件的锚筋不得采用冷加工钢筋。

预埋件的受力锚筋，宜采用直径8~25mm的Ⅱ级钢筋。

构造用的锚筋一般宜采用直径6~8mm的Ⅰ级钢筋。

混凝土结构表面温度高于100℃时，混凝土结构中预埋件采用的钢筋应为Ⅱ级钢筋。

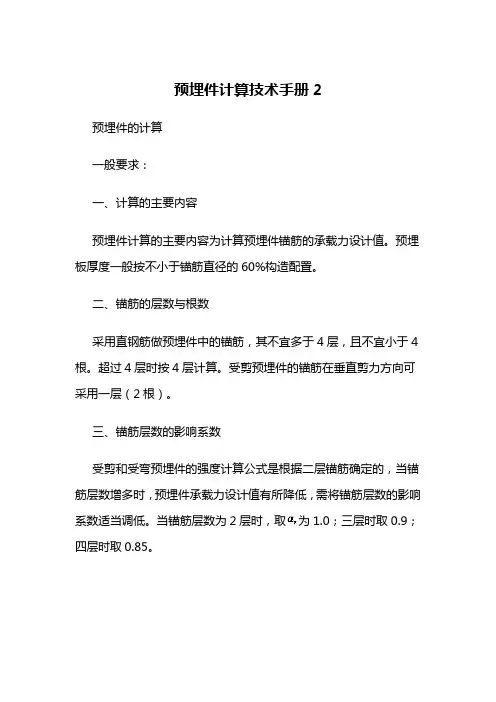

预埋件计算技术手册2预埋件的计算一般要求：一、计算的主要内容预埋件计算的主要内容为计算预埋件锚筋的承载力设计值。

预埋板厚度一般按不小于锚筋直径的60%构造配置。

二、锚筋的层数与根数采用直钢筋做预埋件中的锚筋，其不宜多于4层，且不宜小于4根。

超过4层时按4层计算。

受剪预埋件的锚筋在垂直剪力方向可采用一层（2根）。

三、锚筋层数的影响系数受剪和受弯预埋件的强度计算公式是根据二层锚筋确定的，当锚筋层数增多时，预埋件承载力设计值有所降低，需将锚筋层数的影响系数适当调低。

当锚筋层数为2层时，取为1.0；三层时取0.9；四层时取0.85。

四、预埋件的受力性能与预埋件锚板及焊于其上的传力件形式（如传力钢板、钢牛腿等）有关。

传力件的设置，应使预埋件锚筋的应力状态与计算假定一致。

五、预埋件承受的外力中，含有拉力或弯矩时，其强度计算必须考虑预埋件钢板因弯曲变形而使锚筋呈复合应力状态的影响。

如传力件的设置能保证预埋件钢板不产生弯曲变形，则不必考虑此影响。

六、锚筋的锚固长度1、受拉锚筋和弯折锚筋的锚固长度应符合下表要求：2、受剪和受压直锚筋的锚固长度不应小于15d。

七、受力预埋件的锚筋，如计算中充分利用其强度时，则埋置在混凝土内的锚固长度，不应小于上文第六项的要求。

受拉预埋件受拉预埋件承载力设计值应按下列公式计算：当采取措施防止预埋板弯矩变形时：当时：当时：参数说明：为锚筋总截面面积；为承受周期反复或多次重复荷载时的承载力折减系数，按前文表格；为钢筋抗拉强度设计值；为预埋板厚度；为锚筋直径；为垂直于传力预埋板方向的锚筋间距；为预埋板弯曲变形的折减系数。

计算预埋板的弯矩变形的折减系数时，系假定拉力板作用在每二排锚筋中间中间排锚筋处，预埋板弯曲变形的折算宽度按下图确定。

受剪预埋件受剪预埋件承载力设计值，应按下列公式计算：参数说明：为承受周期反复或多次重复荷载时的承载力折减系数，按前文表格；为顺剪力作用方向锚筋层数的影响系数，当等间距配置时，二层取1.0；三层取0.9；四层取0.85；为锚筋受剪承载力系数，当时，取；为锚筋总截面面积；为钢筋抗拉强度设计值；为锚筋直径；为混凝土轴心抗压强度设计值。

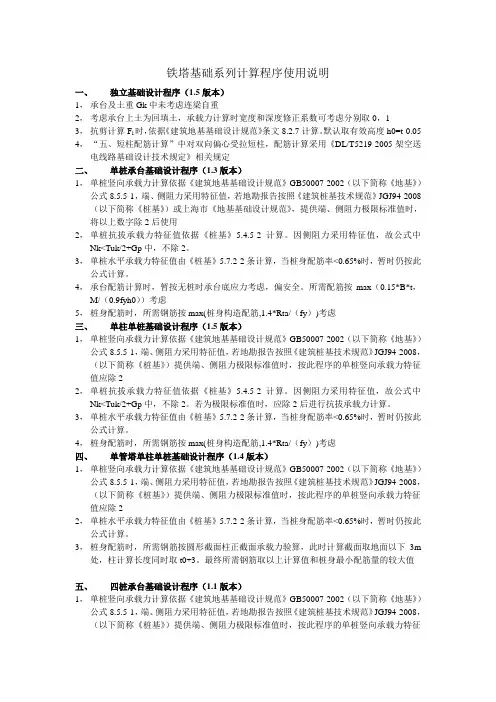

铁塔基础系列计算程序使用说明一、独立基础设计程序（1.5版本）1，承台及土重Gk中未考虑连梁自重2，考虑承台上土为回填土，承载力计算时宽度和深度修正系数可考虑分别取0，13，抗剪计算F l时，依据《建筑地基基础设计规范》条文8.2.7计算。

默认取有效高度h0=t-0.05 4，“五、短柱配筋计算”中对双向偏心受拉短柱，配筋计算采用《DL/T5219-2005架空送电线路基础设计技术规定》相关规定二、单桩承台基础设计程序（1.3版本）1，单桩竖向承载力计算依据《建筑地基基础设计规范》GB50007-2002（以下简称《地基》）公式8.5.5-1，端、侧阻力采用特征值，若地勘报告按照《建筑桩基技术规范》JGJ94-2008（以下简称《桩基》）或上海市《地基基础设计规范》，提供端、侧阻力极限标准值时，将以上数字除2后使用2，单桩抗拔承载力特征值依据《桩基》5.4.5-2计算。

因侧阻力采用特征值，故公式中Nk<Tuk/2+Gp中，不除2。

3，单桩水平承载力特征值由《桩基》5.7.2-2条计算，当桩身配筋率<0.65%时，暂时仍按此公式计算。

4，承台配筋计算时，暂按无桩时承台底应力考虑，偏安全。

所需配筋按max（0.15*B*t，M/（0.9fyh0））考虑5，桩身配筋时，所需钢筋按max(桩身构造配筋,1.4*Rta/（fy）)考虑三、单柱单桩基础设计程序（1.5版本）1，单桩竖向承载力计算依据《建筑地基基础设计规范》GB50007-2002（以下简称《地基》）公式8.5.5-1，端、侧阻力采用特征值，若地勘报告按照《建筑桩基技术规范》JGJ94-2008，（以下简称《桩基》）提供端、侧阻力极限标准值时，按此程序的单桩竖向承载力特征值应除22，单桩抗拔承载力特征值依据《桩基》5.4.5-2计算。

因侧阻力采用特征值，故公式中Nk<Tuk/2+Gp中，不除2。

若为极限标准值时，应除2后进行抗拔承载力计算。

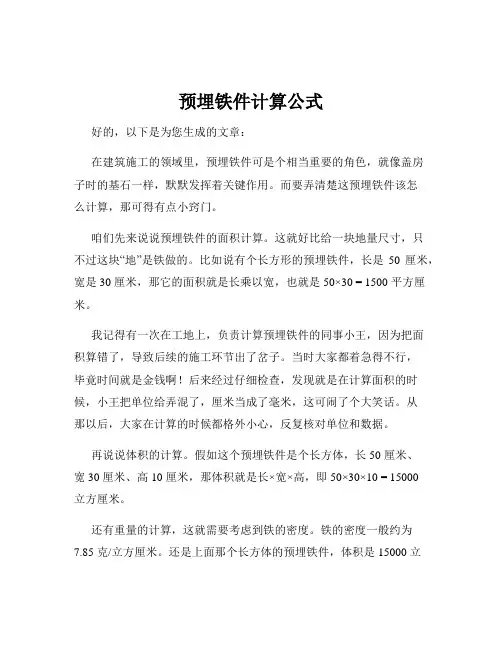

预埋铁件计算公式好的，以下是为您生成的文章：在建筑施工的领域里，预埋铁件可是个相当重要的角色，就像盖房子时的基石一样，默默发挥着关键作用。

而要弄清楚这预埋铁件该怎么计算，那可得有点小窍门。

咱们先来说说预埋铁件的面积计算。

这就好比给一块地量尺寸，只不过这块“地”是铁做的。

比如说有个长方形的预埋铁件，长是50 厘米，宽是 30 厘米，那它的面积就是长乘以宽，也就是 50×30 = 1500 平方厘米。

我记得有一次在工地上，负责计算预埋铁件的同事小王，因为把面积算错了，导致后续的施工环节出了岔子。

当时大家都着急得不行，毕竟时间就是金钱啊！后来经过仔细检查，发现就是在计算面积的时候，小王把单位给弄混了，厘米当成了毫米，这可闹了个大笑话。

从那以后，大家在计算的时候都格外小心，反复核对单位和数据。

再说说体积的计算。

假如这个预埋铁件是个长方体，长 50 厘米、宽 30 厘米、高 10 厘米，那体积就是长×宽×高，即 50×30×10 = 15000立方厘米。

还有重量的计算，这就需要考虑到铁的密度。

铁的密度一般约为7.85 克/立方厘米。

还是上面那个长方体的预埋铁件，体积是 15000 立方厘米，那重量就是体积乘以密度，即 15000×7.85 = 117750 克，换算一下就是 117.75 千克。

在实际操作中，计算预埋铁件可不是个简单的事儿，得考虑各种因素。

比如说形状不规则的预埋铁件，那计算起来就更复杂了，可能需要把它分割成几个规则的部分分别计算，然后再相加。

而且啊，现在的建筑设计越来越多样化，预埋铁件的形状和尺寸也是五花八门。

有时候为了一个特殊形状的预埋铁件，我们得绞尽脑汁去想怎么计算才能又准确又高效。

总之，预埋铁件的计算公式虽然不复杂，但在实际运用中，需要我们细心再细心，认真对待每一个数据，这样才能保证工程的质量和进度。

可别像小王那次一样，因为一个小失误，给大家带来不必要的麻烦哟！。

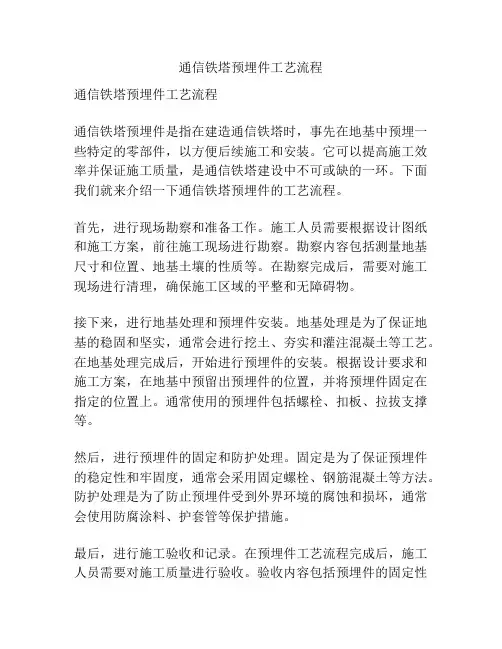

通信铁塔预埋件工艺流程通信铁塔预埋件工艺流程通信铁塔预埋件是指在建造通信铁塔时，事先在地基中预埋一些特定的零部件，以方便后续施工和安装。

它可以提高施工效率并保证施工质量，是通信铁塔建设中不可或缺的一环。

下面我们就来介绍一下通信铁塔预埋件的工艺流程。

首先，进行现场勘察和准备工作。

施工人员需要根据设计图纸和施工方案，前往施工现场进行勘察。

勘察内容包括测量地基尺寸和位置、地基土壤的性质等。

在勘察完成后，需要对施工现场进行清理，确保施工区域的平整和无障碍物。

接下来，进行地基处理和预埋件安装。

地基处理是为了保证地基的稳固和坚实，通常会进行挖土、夯实和灌注混凝土等工艺。

在地基处理完成后，开始进行预埋件的安装。

根据设计要求和施工方案，在地基中预留出预埋件的位置，并将预埋件固定在指定的位置上。

通常使用的预埋件包括螺栓、扣板、拉拔支撑等。

然后，进行预埋件的固定和防护处理。

固定是为了保证预埋件的稳定性和牢固度，通常会采用固定螺栓、钢筋混凝土等方法。

防护处理是为了防止预埋件受到外界环境的腐蚀和损坏，通常会使用防腐涂料、护套管等保护措施。

最后，进行施工验收和记录。

在预埋件工艺流程完成后，施工人员需要对施工质量进行验收。

验收内容包括预埋件的固定性和牢固度、防护措施的完善性等。

同时，需要对施工过程进行详细记录，包括勘察数据、施工参数和质量验收结果等。

这些记录对于后续的施工和维护具有重要的参考价值。

综上所述，通信铁塔预埋件工艺流程包括现场勘察和准备、地基处理和预埋件安装、预埋件的固定和防护处理以及施工验收和记录等环节。

通过严格按照工艺流程进行施工，可以确保通信铁塔的施工质量和稳定性，提高通信网络的可靠性和稳定性。

（十）预埋件计算1、预埋件大样见下图2、预埋件承载力计算取悬挑梁中的最不利荷载1）L-3支座反力设计值：RBV=42.57 kNRB=RBV/sinθ=42.57/0.766=55.57 kNRAH=cosθRB =0.643x55.57=35.73 kNRAV=10.66 kN2）L-4支座反力设计值：RBV=31.63 kNRB=RBV/sinθ=31.63/0.719=44.0 kNRAH=cosθRB =0.695x44.0=30.58 kNRAV=13.37 kN根据以上计算M-1剪力设计值V=42.57 kN;压力设计值N=35.73 kN;弯矩M=0。

3）M-1锚筋计算As= (V-0.3N)/(a r.a V.f y)a r=1.0；a V=（4-0.08d）x(f c/f y)0.5=(4-0.08x12)x(11.9/210)0.5=0.72>0.7 取a V=0.7取大值a b=0.6+0.25t/d=0.6+0.25x10/12=0.808∴ As1=(42570-0.3x35730)/(1.0x0.7x210) =216.7 mm2选4Ф12锚筋满足！4）M-2锚筋计算M-2剪力设计值V=10.66 kN;拉力设计值N=35.73 kN;弯矩M=0。

As= V/(a r.a V.f y)+N/(0.8a b.f y)式中a r=1.0；a V=0.7；a b=0.808As=10660/(1.0x0.7x210)+35730/(0.8x0.808x210)=335.7 mm2选4Ф12锚筋满足！3、槽钢与预埋件的连接焊缝计算直角角焊缝的强度计算公式如下：正面角焊缝σf=N/h e l w≤βf f t w侧面角焊缝τf=V/h e l w≤ f t w在各种力综合作用下 [（σf/βf）2+τf2]0.5≤ f t w其中：角焊缝计算厚度h e取0.7x6=4.2mm;正面角焊缝的强度设计值增大系数βf=1.22角焊缝抗拉、抗压或抗剪强度f t w取160N/mm2；1）16a号槽钢钢梁处预埋件承受轴心拉力N max=35.73kN，剪力V=10.66 kN。

50 米四管塔基础工程量1、场地平整：S=16*16.5=264itf2、基础土方开挖及换填o11 级湿陷、换填 1 米，每边宽出基础周边0.5米，挖深5米深。

V=1/3 (8.7*8.7+14.5*14.5+8.7*14.5) *5=686.5m33:7 灰土换填：V=1/3 (8.7*8.7+9.9*9.9+8.7*9.9) *1=86.6m322 级湿陷、换填2米，每边宽出基础周边0.8米，挖深6米深。

OV=1/3 (9.3*9.3+14.5*14.5+9.3*14.5) *6=863.18m33:7 灰土换填：V=1/3 (9.3*9.3+11.1*11.1+9.3*11.1 ) *2=208.62m33、基础垫层砼：C158*8*0.1=6.4 m3基础底板砼：C307.7*7.7*0.8=47.43 m3矩形柱砼：C300.7*0.7*3.2*4=6.27 m3连系梁砼：C303.3*0.4*0.6*4=3.17 m34、现浇构件钢筋：圆钢＜100.3t现浇构件钢筋：螺纹钢综合 3.48t预埋铁件： 1.124t5、模板安拆：基础垫层：8*4*0.1=3.2 m2基础底板：7.7*4*0.8=24.64 m2矩形柱：0.7*4*3.2*4=35.84 m2连系梁：(3.3*0.6*2+3.3*0.4 ) *4=21.12 m26 、连系梁下底、侧面灰渣回填( 300 厚)V=5.5*5.5*0.3=9.07 m37、硬化面下换填( 300厚) 3:7灰土:V=(10.7*10.7-0.7*0.7*4) *0.3=33.76 m3水泥砂浆地面：S=10.7*10.7-0.7*0.7*4=112.53 m28、土方回填：11级湿陷、换填1米，每边宽出基础周边0.5米，挖深5米。

深，围墙内场坪高出自然地面0.5米。

V=686.8-86.6-63.27-9.07-33.76+0.5*264=626.13m322级湿陷、换填2米，每边宽出基础周边0.8米，挖深6米。

混凝土结构设计计算算例第17章预埋件王依群20201212年12月这是《混凝土结构设计计算算例》（建筑工业出版社2012年8月出版）新增加的第17章。

第17.1节配置直锚筋的预埋件计算，第17.2节配置直锚筋和弯折锚筋的预埋件计算。

例题演示了预埋件的计算和结果的准确性。

RCM软件试用版本RCML软件可到下面网站下载。

http//目录 (33)第3章R CM软件的功能和使用方法.................................................................................................................................... (44)第17章预埋件计算原理及算例............................................................................................................................................17.1由锚板和对称配置的直锚筋所组成的受力预埋件 (4)【例17-1】受拉直锚筋预埋件算例 (5)【例17-2】受剪直锚筋预埋件算例 (6)【例17-3】受拉剪直锚筋预埋件算例 (7)【例17-4】受拉弯直锚筋预埋件算例 (8)【例17-5】受压弯直锚筋预埋件算例 (10)【例17-6】受弯剪直锚筋预埋件算例 (11)【例17-7】受拉弯剪直锚筋预埋件算例 (12)【例17-8】受压弯剪直锚筋预埋件算例 (13)17.2由锚板和对称配置的弯折锚筋及直锚筋共同承受剪力的预埋件 (15)【例17-9】受剪弯折锚筋及直锚筋预埋件算例 (15)以后增加17.3构造要求第3章R CM软件的功能和使用方法表3-1RCM软件部分计算功能（二级菜单）项一级菜单梁配筋柱双偏压（拉）梁柱节点受扭构件单筋矩形正截面计算轴心受压（拉）柱承载力计算9度的一级抗震框架矩形截面单筋矩形正截面复核轴心受压柱承载力复核非9度的框架节点T形截面双筋矩形正截面计算螺旋式配筋的圆形轴心受压柱承载力计算双筋矩形正截面复核螺旋式配筋的圆形轴心受压柱承载力复核T形正截面计算对称配筋单偏压短、中长柱承载力计算T形正截面复核短、中长柱配筋斜截面受剪承载力计算细长柱配筋斜截面受剪承载力复核深受弯构件正、斜截面实配钢筋梁及板正截面实配纵筋梁斜截面受剪续表3-1RCM软件部分计算功能（二级菜单）项一级菜单冲切剪力墙配筋变形裂缝牛腿或预埋件板受冲切正、斜截面配筋轴心受拉裂缝宽度牛腿矩形柱阶形基础连梁配筋偏心受拉裂缝宽度直筋预埋件板柱节点受冲切受弯构件裂缝宽度弯筋和直筋预埋件矩形偏压裂缝宽度受弯构件挠度计算第17章预埋件计算原理及算例17.1由锚板和对称配置的直锚筋所组成的受力预埋件由锚板和对称配置的直锚筋所组成的受力预埋件（图17-1），其锚板的总截面面积应符合下列规定：1、当有剪力、法向拉力和弯矩共同作用时，应按下列两个公式计算，并取其中较大值：RCM软件使用时，N输入负值代表是法向拉力。

预埋件计算技术手册1软件为预埋件节点计算，计算主要遵循《预埋件设计手册》中的相关条文及规定。

在预埋件设计中，应结合建筑物的特点，根据建筑设计的需求，合理选用采用和构造形式，做到技术先进、经济合理、安全适用、确保预埋件质量。

软件计算的预埋件主要针对非地震区建筑及设防烈度为6-9度地震区的中小型单层和多层建筑。

结构表面温度低于100℃。

当结构表面温度高于100℃，等于或小于200℃时，预埋件的锚筋强度设计值应乘以折减系数。

软件计算过程中，其前提条件不包含如下：1）轻质混凝土及其它特种混凝土中的预埋件。

2）处于侵蚀性环境中的预埋件。

3）需作振动计算的预埋件。

预埋件承载力表达原则：1、预埋件承载力极限状态计算采用下列表达式：（1）当预埋件承受恒载时：（2）当预埋件承受周期反复或多次重复荷载时：（3）当预埋件承受地震作用时：参数说明：为满足构造要求的预埋件承载力设计值（恒载）；为结构重要性系数，对安全等级为一级、二级和三级的结构构件，可分别取1.1、1.0、0.9；为作用力设计值，在疲劳强度验算中，荷载取用标准值；为光圆钢筋的承载力折减系数；为角钢、钢板或在其上焊接锚筋的预埋件承载力折减系数；为承载力抗震调整系数，在计算预埋件时，取。

当有地震、吊车荷载等作用时，将轴心受拉及受剪预埋件承载力设计值乘以折减系数（或）。

、见下表。

位于构件混凝土浇灌面的预埋件，其受剪承载力设计值应乘以折减系数0.8，并要求在预埋件中间开设排气孔以保证混凝土浇灌密实。

预埋板一般选用的材质为Q235B、Q345B。

锚筋材质一般为HP B235(Q235)、HRB335(20MnSi)、HRB400(20MnSiV、20MnSiN b、20MnTi)。

其参数见下表。

预埋件的锚筋不得采用冷加工钢筋。

预埋件的受力锚筋，宜采用直径8~25mm的Ⅱ级钢筋。

构造用的锚筋一般宜采用直径6~8mm的Ⅰ级钢筋。

混凝土结构表面温度高于100℃时，混凝土结构中预埋件采用的钢筋应为Ⅱ级钢筋。
