光伏组件支架及太阳能板安装施工方案

光伏组件支架安装方案目录一、概述 (1)二、施工准备 (1)三、主要施工工艺及质量控制措施 (3)四、安全控制措施 (10)五、质量通病防治措施 (11)六、安全文明施工 (12)七、危险源分项及控制措施 (13)光伏方阵支架及光伏板安装施工方案一、概述1.1编制目的XXXX。

1.2工程概况1、工程名称：XXXX2、参建单位：建设单位：XX设计单位：XX监理单位：XX施工单位：XX3、资金来源XX4、本期建设XXXX。

5、工期目标开工建设日期：2022年08月05日并网发电日期：2022年10月31日6、基本情况XXXX。

1.4编制依据1《光伏电站施工质量检查及验收规程》Q/CPI 170-20152.《光伏发电站施工规范》GB50794-20123.《光伏发电工程验收规范》GB50796-20124.《施工现场临时用电安全技术规范》JGJ-46-2005二、施工准备人员准备计划：光伏组件支架安装：技术负责人4名，安装工100名，辅助工80名。

太阳能板安装：技术负责人4名，焊工10名，安装工100名，辅助工80名。

工机具准备计划：主要工程量：施工工艺流程：光伏组件支架安装由立柱、檩条、横梁、斜撑、连接件等组成，采用螺栓连接组成构架；电池组件采用压块与支架横梁连接，形成一个组单元整体。

作业准备→灌注桩浇筑→立柱安装→主梁方管、塑料轴承安装→活动臂、活动臂抱箍安装→檩条、斜支撑安装→组件安装→检查、终拧螺栓→组件安装→检查调整。

三、主要施工工艺及质量控制措施1、光伏支架安装技术及质量控制措施固定可调区（1）散料由工作量而定，散料机械不得碰到桩基础及已安装好的支架、组件，不得碾压到现场的材料，不许大面积散料后不安装（小件容易被风沙掩埋）。

散料及安装时应区分内、外围零部件。

（2）立柱安装时保证4根立柱顶部在一条直线上，立柱底板长边沿南北方向，焊接在立柱上的调节件位于东侧。

立柱底板上方安装1个平垫+1个弹垫+2个螺母，立柱底板下方安装1个螺母+1个平垫。

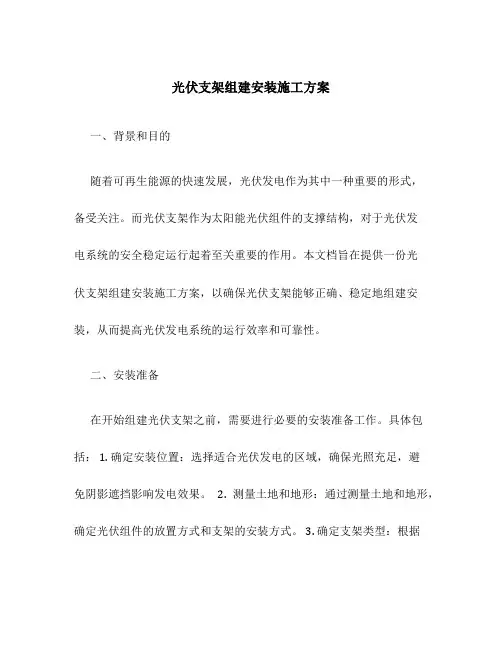

光伏支架组建安装施工方案一、背景和目的随着可再生能源的快速发展，光伏发电作为其中一种重要的形式，备受关注。

而光伏支架作为太阳能光伏组件的支撑结构，对于光伏发电系统的安全稳定运行起着至关重要的作用。

本文档旨在提供一份光伏支架组建安装施工方案，以确保光伏支架能够正确、稳定地组建安装，从而提高光伏发电系统的运行效率和可靠性。

二、安装准备在开始组建光伏支架之前，需要进行必要的安装准备工作。

具体包括： 1. 确定安装位置：选择适合光伏发电的区域，确保光照充足，避免阴影遮挡影响发电效果。

2. 测量土地和地形：通过测量土地和地形，确定光伏组件的放置方式和支架的安装方式。

3. 确定支架类型：根据实际需求，选择适合的光伏支架类型，如固定支架、单轴/双轴跟踪支架等。

三、施工步骤1.安装基础：根据现场情况，进行基础的施工工作。

包括清理施工区域、挖掘基础坑、浇筑混凝土等工作。

保证基础的坚固稳定。

2.安装支架框架：根据设计要求，使用专业工具和合适的方法，将支架的框架安装到基础上。

确保支架的稳定性和垂直度。

3.安装支撑结构：根据设计要求，安装支持结构，如连接杆、支撑臂等。

确保支撑结构与支架框架之间的连接紧固可靠。

4.安装光伏组件：根据设计要求，将光伏组件安装到支架上，并进行调整，确保组件的水平度和垂直度。

5.连接线路：将光伏组件之间、光伏组件与逆变器之间的电线进行连接，确保线路的稳固可靠。

6.系统检测和调试：完成安装后，进行系统检测和调试，确保光伏发电系统的正常运行。

四、施工注意事项1.安全第一：在施工过程中，要注重安全，佩戴个人防护用品，确保施工人员的安全。

2.质量控制：严格按照设计要求进行施工，确保支架安装的质量。

3.合理利用材料：合理利用材料，减少浪费。

确保材料的使用效率。

4.防护设施：在光伏支架周围设置必要的防护设施，防止意外事故的发生。

5.排水系统：确保光伏支架周围的排水系统完善，避免积水对支架造成损害。

五、验收和维护1.施工验收：在施工完成后，进行光伏支架的验收工作。

光伏支架及光伏组件安装工程施工方案施工单位名称（章）________年____月____日批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目 录1、工程概况和特点 (4)1.1工程简述 (4)1.2 工程性质及特点 (4)1.3工程规模 (4)2、编制依据 (4)3、主要工程量 (4)4、开工前准备计划 (5)4.1人员准备计划 (5)4.2工机具准备计划 (5)5、施工管理目标 (5)5.1质量目标 (5)5.2工期目标 (5)5.3安全目标 (6)6、光伏支架安装 (6)6.1施工准备 (6)6.2一般规定 (6)6.3支架零部件及支架基础的检查 (7)6.4标准螺栓及组件的要求和质量检验 (7)6.5光伏组件支架安装工艺要求 (7)6.6质量标准 (8)7、光伏组件安装 (8)7.1光伏组件安装前准备 (8)8、危险源分析及针对措施 (11)9、光伏组件安装安全通则 (11)10、安全文明施工 (12)光伏支架及光伏组件安装施工方案1、工程概况和特点1.1工程简述30MW光伏并网发电项目1.2 工程性质及特点（1） 30MWp光伏电场总装机容量30MW，建设30个发电光伏方阵，单机光伏方阵容量约为4200*245W=1.029MW的光伏发电机组，计划于2013年建成投运。

配有箱式变压器，利用集电线路将电能送至35kV线路及升压站。

（2）建设场址： 场址属于山前倾斜平原的戈壁滩地，地貌上表现为戈壁平原，地势开阔，地形起伏不大，国道从拟开发光伏电场区域穿过，交通相对比较便利。

（3）工程地质：拟建光伏电场地貌属戈壁滩地，场地开阔，地势略有起伏、总体北西高、南东低，地形总体坡降约为1.2％，局部存在洼地丘陵相间地貌，生长耐旱植被。

局部地段有小沟槽，规模较小，延伸较短。

光伏支架安装施工方案一、项目概况本文旨在提供光伏支架安装施工方案，确保安装过程顺利进行，并保证光伏系统的稳定运行。

本项目为在地面上安装光伏支架，并固定太阳能电池板以收集太阳能进行发电。

二、施工准备1. 工程材料准备：根据设计方案和工程要求，准备光伏支架及其固定件、太阳能电池板、导线、接线盒、螺栓等所需材料。

2. 人员组织：合理组织安装团队，确保每个环节有足够资质和经验的技术人员参与。

3. 工具设备准备：根据施工要求，准备好所需工具设备，如钢锤、螺丝刀、电动钻、电缆剪、焊枪等。

三、安装步骤1. 确定安装位置：根据设计方案，确定光伏支架的安装位置，并进行测量和标记。

确保安装位置与太阳能光线照射角度相符。

2. 地基施工：根据设计要求，进行地基施工，包括挖掘基坑、清理底部、浇筑混凝土等工作。

确保基坑平整稳固，符合支架安装要求。

3. 安装支架：根据设计方案，确认支架的结构和布置方式。

将光伏支架的组件按照规定位置进行组装，使用螺栓连接固定。

确保支架平整牢固。

4. 安装电池板：将太阳能电池板按照设计要求固定在光伏支架上，使用螺栓将电池板与支架连接。

确保电池板安装平整，与支架牢固连接。

5. 接线连接：根据设计方案，将电池板与接线盒进行连接。

使用导线连接接线盒和逆变器等设备。

确保接线牢固可靠，并做好接地工作。

6. 系统调试：完成安装工作后，对光伏系统进行调试和检测，确保系统正常运行。

检查电池板输出功率、光伏支架稳定性和系统安全性等指标。

7. 完工验收：完成调试和检测后，进行系统的运行测试，并进行验收。

确保系统符合设计要求，并达到预期效果。

四、施工安全措施1. 安全防护：在施工现场设置明显的安全警示标志和安全防护设施，如安全带、安全网等。

2. 员工培训：对施工人员进行安全培训，确保他们熟悉并遵守施工安全规范。

3. 施工过程监测：加强对施工过程的监控，及时发现和纠正安全隐患。

4. 施工材料检验：对使用的支架、螺栓等材料进行质量检验，确保其符合相关标准和要求。

光伏组件安装施工方案一、项目概述光伏组件安装施工方案的目标是确保光伏组件能够高效、稳定地安装在指定位置上，以最大程度地发挥光伏发电系统的功效。

本方案将详细介绍光伏组件的安装流程、材料要求和安全注意事项。

二、施工前准备1. 确定安装位置：根据场地条件和设计要求，确定光伏组件的安装位置，并进行测量和标记。

2. 分析场地环境：评估场地的地质、气象和环境等因素对光伏组件的安装影响，为后续工作提供基础信息。

3. 准备施工材料：准备好所需的光伏组件、支架、螺栓等安装材料，并进行质量检查，确保符合要求。

三、安装流程1. 地基预处理：根据设计要求，对安装位置的场地进行清理、均匀铺设砂石垫层，并进行压实处理，以确保地基的平整度和稳定性。

2. 支架安装：按照设计图纸和规范要求，将支架固定在地基上，并进行调整和固定，保证其垂直度和水平度。

3. 光伏组件安装：将光伏组件安装在支架上，并根据要求进行电缆连接和固定，确保组件的安全稳固。

4. 脚手架搭建：如有需要，搭建脚手架以辅助安装工作，确保施工人员的安全和便利性。

5. 线缆敷设：根据设计要求，将组件间的线缆进行敷设和连接，并确保连接牢固和导线的绝缘性能良好。

6. 系统调试：安装完成后，进行系统调试和验收，确保光伏发电系统能够正常运行。

四、材料要求1. 光伏组件：选择符合设计要求和国家标准的光伏组件，确保其质量可靠、效率高。

2. 支架和固定件：选择耐候性好、抗腐蚀、稳定可靠的支架和固定件，确保其在外界环境中的长期使用性能。

3. 线缆和接线盒：选用耐高温、耐电腐蚀、绝缘性能良好的线缆和接线盒，确保电力传输的安全可靠性。

五、安全注意事项1. 施工人员必须佩戴安全帽、防滑鞋和防护手套等个人防护装备，确保人身安全。

2. 施工现场必须设置明显的警示标志和围栏，确保安全区域和施工区域的划分清晰。

3. 严禁在风力大、雷电多发等恶劣气象条件下进行安装施工，确保工人的安全。

4. 施工过程中，应注意组件的防撞、防倒和防污染，确保组件的完好和发电效果。

中节能敦煌力诺二期20MW并网光伏发电项目光伏支架及光伏组件安装工程施工方案南通奥巴安装工程有限公司（章）________年____月____日批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录1、工程概况和特点 (4)1.2工程范围 (4)2、编制依据 (4)3、主要工程量 (4)4、开工前准备计划 (5)4.1人员准备计划 (5)4.2工机具准备计划 (5)5、施工管理目标 (5)5.1质量目标 (5)5.2工期目标 (6)5.3安全目标 (6)6、光伏支架安装 (6)6.1施工准备 (6)6.2一般规定 (6)6.3支架零部件及支架基础的检查 (7)6.4标准螺栓及组件的要求和质量检验 (7)6.5光伏组件支架安装工艺要求 (7)6.6质量标准 (8)7、光伏组件安装 (8)8、光伏组件安装安全通则 (11)9、安全文明施工 (12)光伏支架及光伏组件安装施工方案1、工程概况和特点1、敦煌20MW并网光伏发电项目地处本工程场址区位于敦煌市光电产业园。

该项目地址中心地理位置为北纬40°08’33.50”，东经94°28’15.40”。

站址距敦煌市区直线距离约20公里，东侧为进站道路及电力通道，北侧为项目预留，南侧为国电甘肃电力20MW光伏项目。

场址海拔高程约在1180m～1185m之间。

工程区内地势平坦，地面附着物较少，属于国有荒滩地，开发利用条件优越。

对外交通运输便利。

由敦煌力诺太阳能电力有限公司负责本太阳能光伏发电站项目的前期工作，本工程规划建设20MW光伏并网发电项目，占地约0.52km 2 。

敦煌市年平均降水量42.5毫米，蒸发量2505毫米，全年日照时数为3260.2小时，四季分明，春季温暖多风，夏季酷暑炎热，秋季凉爽，冬季寒冷。

光伏组件支架及太阳能板安装工程施工设计方案一、工程概述光伏组件支架及太阳能板安装工程是指在建筑物屋顶或地面上安装太阳能电池板（光伏组件），以将阳光辐射能直接转化为电能。

本方案旨在保证太阳能板的安全可靠安装，使其能够有效利用阳光资源。

以下是具体的工程施工设计方案。

二、施工材料1.托架：选用强度和耐腐蚀性能较好的铝合金材料。

2.支撑柱：选用镀锌钢管或不锈钢管，以保证其耐腐蚀性能。

3.螺栓和螺母：选用不锈钢螺栓和螺母，以保证其抗腐蚀性能。

4.安装配件：选用具有较好抗震性能和耐候性的塑料配件。

三、施工工艺1.现场准备（1）检查建筑物或地面的结构稳定性，确保能够承受太阳能板安装后的重量。

（2）清理施工现场，确保没有杂物和障碍物。

2.布置支架（1）根据太阳能板的尺寸和布局设计，确定支架的布置方案。

（2）在建筑物屋顶或地面上标定支架的位置和间距。

（3）使用水平仪和测量工具确定支架的水平和垂直度。

3.安装支撑柱（1）根据支架布局方案，使用水平仪和测量工具确定支撑柱的位置和高度。

（2）使用钻孔机在建筑物屋顶或地面上钻孔，并将支撑柱插入孔中。

（3）使用螺栓和螺母将支撑柱固定在孔中，确保其稳固性。

4.安装托架（1）根据支架布局方案，将托架与支撑柱连接起来。

（2）使用螺栓和螺母将托架与支撑柱固定，确保其稳定性。

（3）使用水平仪和测量工具调整托架的水平度和垂直度。

5.安装太阳能板（1）根据太阳能板的尺寸和布局方案，将太阳能板安装在托架上。

（2）使用特殊的夹紧装置将太阳能板固定在托架上，确保其稳定性。

（3）使用水平仪和测量工具调整太阳能板的水平度和垂直度。

6.系统接线（1）根据太阳能板的布局方案，将太阳能板的电缆引至逆变器位置。

（2）在逆变器位置安装逆变器，并将太阳能板的电缆与逆变器连接。

（3）将逆变器的输出电缆引至配电箱位置，并与配电箱的电缆连接。

（4）将配电箱的电缆引至电表位置，并与电表的电缆连接。

四、安全措施1.施工现场要设置合适的警示标志，以提醒行人和工人注意安全。

光伏组件支架及太阳能板安装施工方案一、前言随着太阳能发电技术的发展，太阳能板的安装已经成为一个热门话题。

针对光伏组件支架及太阳能板的安装施工方案，本文将介绍其中的关键步骤和注意事项，以帮助您顺利完成安装工作。

二、材料准备在开始安装光伏组件支架及太阳能板之前，您需要准备以下材料：1.光伏组件支架：确保支架的质量和稳固性，以确保太阳能板的安全固定。

2.太阳能板：选择适合您需求的太阳能板，并保证其质量和性能。

3.安装工具：螺丝刀、扳手、螺丝等工具，以便安装过程中使用。

4.安全装备：安全帽、安全带等安全装备，以确保施工过程中的安全。

三、施工步骤1. 确定安装位置在安装光伏组件支架及太阳能板之前，首先需要确定安装位置。

选择一个阳光充足、无阻挡的地方，以保证太阳能板的发挥最大效能。

2. 安装支架安装支架是安装太阳能板的第一步。

根据支架的类型和尺寸，将支架固定在地面或建筑物上，并确保支架的水平和稳固。

3. 安装太阳能板将太阳能板固定在支架上，并连接好电缆。

在安装过程中，务必注意太阳能板的安全，避免损坏。

4. 调试系统安装完成后，对太阳能板系统进行调试。

确保系统正常运行，输出电力符合预期。

5. 安全检查完成安装后，进行安全检查。

检查支架和太阳能板的固定情况，以确保安全稳定。

四、注意事项1.安全第一：在施工过程中，务必注意安全，佩戴必要的安全装备，避免意外发生。

2.合理安装：根据太阳能板的类型和规格，选择合适的支架，并确保安装位置合理。

3.注意电气安全：在连接太阳能板的电缆时，注意电气安全，避免触电危险。

4.定期维护：安装完成后，定期检查系统的运行状况，保持系统的稳定性和性能。

五、总结通过本文的介绍，您应该对光伏组件支架及太阳能板的安装施工方案有了一定的了解。

在实际施工过程中，根据具体情况和需求，合理安排施工步骤，并注意安全和质量，才能确保太阳能板系统的顺利运行。

祝您施工顺利，成果丰硕！。

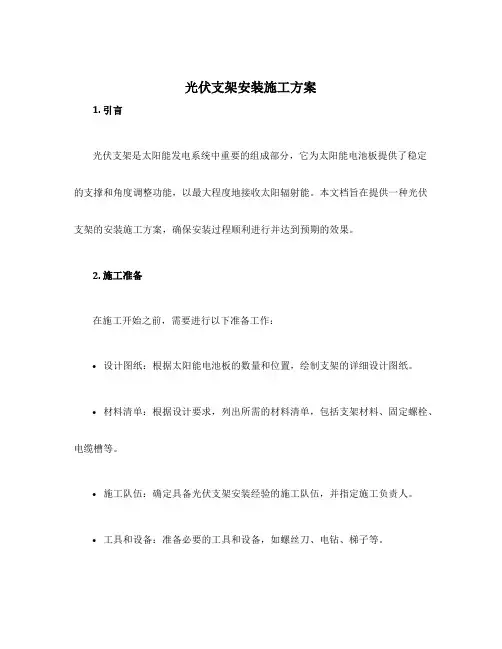

光伏支架安装施工方案1. 引言光伏支架是太阳能发电系统中重要的组成部分，它为太阳能电池板提供了稳定的支撑和角度调整功能，以最大程度地接收太阳辐射能。

本文档旨在提供一种光伏支架的安装施工方案，确保安装过程顺利进行并达到预期的效果。

2. 施工准备在施工开始之前，需要进行以下准备工作：•设计图纸：根据太阳能电池板的数量和位置，绘制支架的详细设计图纸。

•材料清单：根据设计要求，列出所需的材料清单，包括支架材料、固定螺栓、电缆槽等。

•施工队伍：确定具备光伏支架安装经验的施工队伍，并指定施工负责人。

•工具和设备：准备必要的工具和设备，如螺丝刀、电钻、梯子等。

3. 施工步骤3.1 安装支架底座根据设计图纸确定支架的底座位置，使用激光测量仪或其他测量工具将底座位置标记出来。

然后，使用电钻和螺丝刀将底座固定在地面上。

确保底座的固定牢固，并且底座之间的距离符合设计要求。

3.2 安装支架框架根据设计图纸，将支架的框架组装起来。

使用螺栓将框架上的各个部件连接在一起。

确保框架的连接紧固，稳固度达到设计要求。

如果需要调整支架的角度，请根据设计要求调整支架的倾斜度，并使用螺栓将支架固定在设计位置上。

3.3 安装太阳能电池板将太阳能电池板放置在支架上，并使用螺丝将电池板固定在支架上。

确保电池板的安装平整、紧固，可以承受风力和其他外力的作用。

3.4 连接电缆将太阳能电池板的电缆连接到逆变器或电池储存系统上。

确保电缆连接牢固，不会因为长时间的使用而松动。

同时，确保电缆的质量达到标准要求，能够承受电流和压力的作用。

3.5 调试和测试完成安装后，进行支架的调试和测试工作，包括检查太阳能电池板的输出功率、支架的稳定性和连接的可靠性。

如果发现任何问题，及时进行修复和调整。

4. 安全注意事项在光伏支架的安装过程中，需要注意以下安全事项：•使用安全设备：在高空作业时，使用安全帽、安全绳等防护设备，确保施工人员的人身安全。

•避免火源：施工现场禁止吸烟、明火等，避免引发火灾。

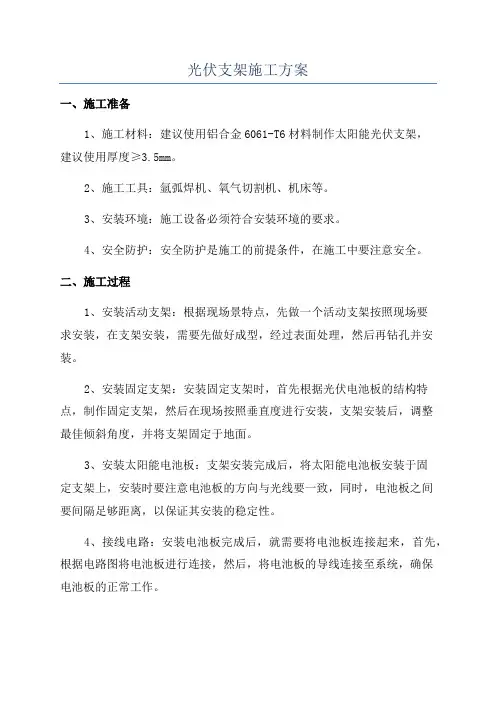

光伏支架施工方案
一、施工准备
1、施工材料：建议使用铝合金6061-T6材料制作太阳能光伏支架，
建议使用厚度≥3.5mm。

2、施工工具：氩弧焊机、氧气切割机、机床等。

3、安装环境：施工设备必须符合安装环境的要求。

4、安全防护：安全防护是施工的前提条件，在施工中要注意安全。

二、施工过程
1、安装活动支架：根据现场景特点，先做一个活动支架按照现场要
求安装，在支架安装，需要先做好成型，经过表面处理，然后再钻孔并安装。

2、安装固定支架：安装固定支架时，首先根据光伏电池板的结构特点，制作固定支架，然后在现场按照垂直度进行安装，支架安装后，调整
最佳倾斜角度，并将支架固定于地面。

3、安装太阳能电池板：支架安装完成后，将太阳能电池板安装于固
定支架上，安装时要注意电池板的方向与光线要一致，同时，电池板之间
要间隔足够距离，以保证其安装的稳定性。

4、接线电路：安装电池板完成后，就需要将电池板连接起来，首先，根据电路图将电池板进行连接，然后，将电池板的导线连接至系统，确保
电池板的正常工作。

5、调试系统：接线完成后，就需要调试系统，根据施工图纸进行调试。

光伏组件安装施工方案一、项目背景随着清洁能源的发展，太阳能光伏发电系统逐渐被广泛应用。

光伏组件的安装施工是光伏发电系统建设的重要环节，因此需要制定合理的安装施工方案。

二、施工前准备工作1.项目规划：根据需求确定光伏组件的安装位置和数量，并绘制安装布局图。

2.选址勘测：确定安装地点是否符合光伏组件安装的要求，包括阳光照射条件、地形、排水状况等。

3.工程准备：准备所需的施工设备、材料和人员。

三、安装施工步骤1.场地准备：清理安装位置上的杂物和障碍物，确保施工区域干净整洁。

2.基础施工：根据安装布局图在地面上做好基础设置，包括挖掘基坑、铺设基础材料、浇筑混凝土等。

3.支架安装：在基础上安装支架，按照布局图的要求进行支架的拼装和固定，确保支架的稳定性和坚固性。

4.电缆敷设：在支架上敷设电缆，将光伏组件与逆变器之间的电缆连接起来，并进行绝缘处理和保护措施。

5.组件安装：将光伏组件安装在支架上，进行校正和调整，确保组件方向正确且安装牢固。

6.电气连接：将光伏组件与逆变器进行电气连接，包括直流电缆和交流电缆的连接。

7.安全防护：对安装好的光伏组件和电缆进行保护措施，包括防雷、防鸟、防盗等。

8.检验调试：对安装好的光伏发电系统进行检验、调试和运行测试，确保系统正常运行。

四、施工要求1.符合安全操作规范，确保施工过程中人身安全和设备安全。

2.保护环境，避免对周边环境造成污染和破坏。

3.确保施工质量，按照相关标准和要求进行施工，确保光伏组件的安装稳定牢固。

4.严格按照施工时间计划进行施工，确保项目的进度。

五、施工风险及应对措施1.施工过程中可能遇到不可预测的恶劣天气，如大风、暴雨等，应及时停止施工，并采取防护措施。

2.施工现场可能存在其他施工项目的协调问题，应与其他施工单位进行沟通和协调。

3.施工过程中可能存在人员受伤的风险，应加强施工安全教育、培训，并提供必要的安全防护设备。

六、施工进度及成本估算1.施工进度：根据施工规模和项目要求，合理制定施工进度计划，包括各个施工环节的时间安排和关键节点。

支架、组件安装施工方案批准：审核：编制：XX工程项目经理部20XX年X月一、目的：用于指导XX光伏发电项目安装工程光伏厂区支架及组件安装。

二、适用范围本施工技术措施适用于XX光伏发电项目安装工程光伏厂区支架及组件安装。

三、编制依据：《建筑结构荷载规范》（GBJ50009－2001）《钢结构设计规范》（GB50017－2003）《碳素结构钢》（GB700－88）《优质碳素结构钢》（GB/T699－1999）《钢结构工程施工质量验收规范》GB50205-2001《钢结构工程质量检验评定标准》（GB50221－95）《网架结构设计与施工规程》（JGJ7－91）《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91）四、施工准备：(一)、作业准备1．认真审核、熟悉施工图纸，做好图纸会审。

2．对施工班组进行有针对性的技术、安全交底。

3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。

4．根据工程的需要选派熟练工人。

特殊工种操作人员必须持证上岗。

5. 工作时必须穿工作服、工作鞋，佩戴手套、安全帽，在安装和维修组件时，严禁佩戴金属指环、表环、耳环等其它金属物品；（二）、作业条件：1. 地桩已完成浇筑、校正，并通过监理、业主验收。

2. 支架、镀锌扁钢等原材料已通过监理、业主审批，允许使用。

3. 业主提供合格、无破损可正常工作的光伏电池；4. 注意事项：4.1 搬运组件的时候要用双手抓住边框，严禁拖拽接线盒上的电缆线；4.2 不要在组件上放置其它物品，禁止站立在组件上；4.3 破损的光伏组件严禁使用，应及时通知业主或供货商；4.4 不要尝试分解组件，不要拆除组件上的任何铭牌或者部位；4.5 不要在组件上喷涂任何燃料或者粘合剂；4.6 在潮湿或者风力较大的情况下，严禁操作或安装组件；4.7 光伏组件在安装前，要一直保存在原包装箱里；4.8 当发生意外情况时，请立即把断路器和逆变器关闭，（三）、作业顺序1. 总体工艺流程：（四）、施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。

光伏板支架安装施工方案
一、技术要素
1、光伏板及支架选材
（1）光伏板：采用矩形多晶硅片的太阳能电池板，采用ABS抗紫外线玻璃技术，使电池板具有高效、可靠、耐用的特点，具有防水、防尘、防爆等功能。

（2）支架：采用铝合金或不锈钢制作的双活节支架，可根据实际情况进行调整和定制，具有轻巧、移动方便、结构稳定等优势。

2、光伏板及支架安装工艺
（1）基础处理：安装光伏板和支架之前，要对基础进行处理，包括增强基础地面，选用防潮、耐腐蚀的材料，按规定混凝土浇筑厚度，同时查看任何可能的隐藏地质缺陷。

（2）安装支架：安装支架之前，要按照设计要求事先准备底盘。

采用电动扳手、锤子等安装支架，将支架固定在需要安装的地方。

（3）安装光伏板：安装前要按照实际情况，选择适当的连接件将支架和光伏板连接，以确保固定效果。

根据实际情况，采用钻孔机或手动钻孔的方法，将光伏板固定在支架上。

（4）联接电缆：用专用电线将光伏板连接起来，并将其连接到变流器上，完成整个安装过程。

三、施工过程
1、准备施工：检查基础场地条件，采购选用材料，按照要求准备施工工具及技术人员。

光伏支架基础施工方案1. 背景介绍光伏支架是太阳能光伏发电系统中的重要组成部分，用于安装光伏组件并保证其稳固性和安全性。

为了确保光伏系统的完整性和稳定性，光伏支架的基础施工十分重要。

本文将介绍光伏支架基础施工的步骤和注意事项，帮助施工人员正确、高效地完成光伏支架的安装。

2. 施工步骤2.1 确定支架布局在进行光伏支架基础施工前，需要根据设计图纸和实际场地情况进行支架的布局。

确定光伏组件的朝向、倾角和间距，以及支架的排布方式和布置方案。

合理的布局能够最大限度地提高光伏系统的发电效率。

2.2 地基准备在进行支架基础施工前，需要对地面进行准备工作。

首先清理地面，将杂草、石块等障碍物清除干净。

然后对地面进行平整，确保地面平整度符合设计要求。

如果地面不平整，需要进行填土或者挖掘等工作，使地面平整。

2.3 打桩打桩是支架基础施工的重要步骤之一。

根据设计图纸的要求，确定支架基础的位置和数量，然后用打桩机进行打桩。

打桩时需要确保桩的深度和间距符合设计要求，桩的位置准确无误。

2.4 浇筑混凝土基础打桩完毕后，需要进行混凝土基础的浇筑。

先将混凝土材料按照设计比例进行搅拌，然后将混凝土倒入桩孔中，用振动棒进行振实。

确保混凝土填充充分且密实，以提高基础的稳固性。

2.5 安装支架等待混凝土基础完全干燥后，可以进行支架的安装。

按照设计图纸和布局要求，将支架的各个部件依次安装好。

在安装过程中，需要注意各个连接处的牢固性，以减少后期的维修和调整工作。

2.6 调整水平度支架安装完毕后，需要对支架进行水平度的调整。

使用水平仪和调整工具，将支架调整到水平状态。

确保支架水平度的准确性，有助于提高光伏组件的发电效率。

3. 施工注意事项•在进行支架基础施工前，需详细阅读设计图纸，确保了解工程要求和施工细节；•施工人员需具备相关施工经验和技能，保证施工质量；•施工过程中需使用合适的施工工具和设备，确保安全和高效；•混凝土浇筑前，需对桩孔进行湿润处理，提高混凝土粘附性；•在安装支架时，需按照设计图纸和施工说明书的要求进行，保证支架的稳固和安全；•完工后需对支架进行检查和测试，确保支架和光伏组件的安装质量；•施工完毕后，需清理施工现场，保持环境整洁。

光伏板支架安装施工方案背景：光伏板支架是将光伏组件安装在太阳能发电系统中的重要组成部分，它起到支撑、固定和调整光伏组件角度的作用。

为了保证光伏发电系统的有效运行，正确的安装施工方案非常关键。

本文将详细介绍光伏板支架的安装施工方案。

一、设计准备阶段在进行光伏板支架的安装之前，必须进行充分的设计准备工作。

首先需要在施工现场进行勘察，了解地形、土壤条件和环境要求，以便合理选择光伏板支架的类型和形式。

其次，根据工程要求和相关规范，进行支架设计和布置规划。

最后，编制安装施工方案，明确施工过程和要求。

二、施工准备阶段在开始光伏板支架的安装施工之前，需要做好施工准备工作。

首先，准备好必要的工具和设备，如扳手、脚手架等。

其次，准备好所需材料，包括支架材料、螺栓和其他连接件等。

此外，还要组织好施工人员，并进行安全培训和技术指导，确保施工人员具备相应的技能和知识。

三、安装施工阶段1. 基础施工：首先，根据设计要求，进行基础的施工工作。

这包括挖掘基坑、浇筑混凝土、埋设地脚螺栓等。

在施工过程中，要注意基础的精度和垂直度，确保支架的稳定性和牢固性。

2. 支架安装：安装支架是整个施工过程中最重要的环节。

根据设计要求，将支架的各个组件进行拼装和连接。

在此过程中，需注意支架的水平度和垂直度，确保光伏板可以准确安装在支架上。

3. 电缆布线：安装好支架后，进行电缆的布线工作。

要根据设计要求，合理布置电缆，确保电缆的导线阻抗和导线损耗满足系统的要求。

同时，还要注意电缆的绝缘和保护，避免出现短路和其他安全隐患。

4. 光伏板安装：最后，将光伏板安装到支架上。

根据设计要求，将光伏板固定在支架上，并进行电气接线。

在此过程中，要注意光伏板的方向和角度，以获得最佳的太阳能转换效率。

四、质量控制阶段在光伏板支架安装施工的过程中，要进行质量控制，确保施工质量和安全性。

可以进行以下措施：1. 施工记录：对每个施工环节进行记录和检查，确保施工过程符合要求和规范。

光伏支架及组件安装施工方案
一、方案概述
本方案旨在指导光伏支架及组件的安装施工过程，确保安装质量、提高效率。

二、施工准备
1.确认安装位置：选择光照充足、无阻挡、支撑承重的位置。

2.准备材料：光伏支架、光伏组件、螺丝、膨胀螺栓等。

3.工具准备：电钻、扳手、螺丝刀、量具等。

4.安全措施：佩戴安全帽、手套，防止高空作业。

三、安装步骤
1. 安装支架
1.在预定位置标定基础位置并做好基础施工准备。

2.将支架分段拼接并按照安装说明书进行安装。

确保支架稳固、结构牢固。

3.调整支架角度，确保太阳能板正面对准太阳光。

2. 安装光伏组件
1.将光伏组件按照支架的规格进行固定安装。

2.使用螺丝将光伏组件牢固固定在支架上。

3.接好光伏组件之间的连线，确保电路连接正确。

4.确认安装完成后，进行连接线的敷设和固定。

3. 系统调试
1.连接逆变器，确保系统接线正确。

2.启动系统，检查光伏组件输出情况。

3.检查系统运行情况，确保设备运转正常。

四、施工注意事项
1.施工过程中要注意安全，严禁踩踏玻璃组件。

2.安装支架时要注意平整度和稳固性。

3.光伏组件安装时要轻拿轻放，避免损坏。

4.施工结束后要进行系统检查，确保连接牢固、线路完好。

五、总结
通过以上方案的实施，可以有效指导光伏支架及组件的安装施工过程，保证安装质量，达到预期效果。

在实际操作中，要严格按照安装说明书和安全规范进行操作，确保安全施工，提高工作效率。

光伏组件安装施工方案一、引言随着可再生能源的重要性日益凸显，光伏发电系统在全球范围内得到了广泛应用。

光伏组件是光伏电站中最核心的部分，正确且稳固地安装光伏组件对于确保系统高效运行和延长寿命至关重要。

本文档将介绍光伏组件的安装施工方案，旨在提供一种安全、可靠、高效的安装方法。

二、设备和材料在进行光伏组件安装之前，需要准备以下设备和材料：1.光伏组件2.安装支架3.太阳能电池板支架4.螺栓和螺母5.电缆和连接器6.接地线三、安装准备步骤在开始光伏组件安装之前，需要进行以下准备工作：1.建立安全措施：确保安全措施已经完善，人员可以安全工作，并遵循施工现场的安全规定。

2.审查施工区域：检查施工区域的环境和地形，确保合适的安装条件。

3.准备工具和设备：准备所需的工具和设备，包括螺丝刀、扳手、钳子等。

四、安装步骤光伏组件的安装主要分为以下步骤：1. 安装支架•在安装区域上标记支架的位置。

•用螺丝刀或扳手将支架固定在地面或屋顶上。

•使用水平仪检查支架的平衡和水平度。

2. 安装太阳能电池板支架•在支架上标记太阳能电池板支架的位置。

•使用螺丝刀或扳手将太阳能电池板支架安装在支架上。

3. 安装光伏组件•将光伏组件固定在太阳能电池板支架上。

•使用螺丝和螺帽将光伏组件安装在支架上。

•根据安装要求，确保光伏组件与支架之间的间距和角度符合设计要求。

4. 连接电缆和接地线•使用电缆连接器将光伏组件的输出电缆连接到光伏交流配电系统。

•确保电缆连接稳固可靠，并且接地线正确连接到地面。

五、施工检查施工完成后，需要进行以下检查：1.支架和组件的稳固性：检查支架和组件的固定是否牢固，没有松动和晃动。

2.连接线路检查：检查电缆和连接器的连接是否牢固，并进行电气测试，确保连接线路正常。

3.绝缘检查：检查光伏组件和电缆的绝缘性能，确保没有漏电等安全隐患。

4.视觉检查：对安装好的光伏组件进行视觉检查，确保没有破损和污染。

六、安全注意事项在安装光伏组件时，需要注意以下安全事项：1.使用安全设备：佩戴合适的个人防护装备，如安全帽、安全眼镜和手套。

光伏组件支架及太阳能板安装施工方案一、施工前的准备工作1.完成施工图纸的审查和设计方案的评估；2.根据设计方案确定施工所需的材料和设备，并采购到位；3.安排好施工人员和施工队伍，并进行安全教育和技术培训；4.建立施工现场的工作站，包括办公区、材料堆放区、设备摆放区等；5.施工现场搭设临时设施，包括临时办公室、准备施工用的机械设备和工具等。

二、支架安装1.根据设计方案和施工图纸，确定支架的安装位置和数量，并进行标识和定位；2.在安装位置上挖好基础孔，根据设计要求进行土方开挖、填充和夯实；3.按照设计方案和施工图纸，安装支架的立柱和横梁，并进行水平调整和固定；4.安装支架的斜撑或支撑杆，并进行紧固和固定；5.检查支架的安装质量，包括水平度、垂直度和固定牢固度等，确保支架的稳定性和安全性。

三、太阳能板安装1.根据设计方案和施工图纸，确定太阳能板的安装位置和倾斜角度，并进行标识和定位；2.安装太阳能板的支架夹具或龙骨，并进行调整和固定；3.将太阳能板按照设计要求进行铺设和固定，确保太阳能板的平整度和安装质量；4.进行电缆的敷设和连接，包括直流电缆和交流电缆的连接，确保电缆的安全性和可靠性；5.进行线路的连接和接地，包括接地线的埋设和接地电极的安装，确保太阳能发电系统的安全运行；6.对太阳能板进行绝缘和防潮处理，保护太阳能板的使用寿命和发电效率；7.进行太阳能板各组件的检测和调试，确保太阳能发电系统的正常运行。

四、施工后的清理工作1.清理施工现场，包括清理杂物、整理工具和设备等；2.对已安装的支架和太阳能板进行检查和验收，确保施工质量和安全性；3.进行工地交接，包括施工记录的编制和施工记录的交接；4.整理施工资料和材料清单，归档保存。

综上所述，光伏组件支架及太阳能板的安装施工方案需要进行详细的设计和准备工作，包括施工图纸的审查和设计方案的评估、材料和设备的采购、施工人员和施工队伍的组织、施工现场的建立和临时设施的搭设。
