按悬浮原理分类
•电磁悬浮 (EMS):利用电磁力使列车悬浮和推进。
•永磁悬浮 (PMS):利用永磁力使列车悬浮和推进。
•电动力悬浮 (EDS):利用超导体和磁体之间产生的涡流使列车悬浮和推进。
按速度分类
•低速磁悬浮(50-100 公里/小时):用于城市轨道交通系统和机场旅客运输。
•中速磁悬浮 (100-200 公里/小时):用于区域性铁路运输和机场快速连接。
•高速磁悬浮 (超过 200 公里/小时):用于长途高速铁路运输。
按路线类型分类
•单轨磁悬浮:列车在单根轨道上运行。
•双轨磁悬浮:列车在两根并行的轨道上运行。
•悬浮导向磁悬浮:列车由悬浮力悬浮并由导向力引导。
按系统配置分类
•主动悬浮:悬浮力由外部控制系统主动产生。
•被动悬浮:悬浮力由列车自身运动产生的气流或磁场被动产生。

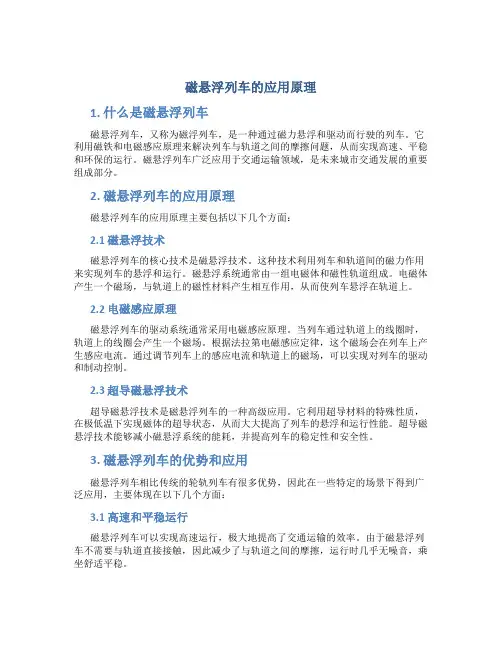

磁悬浮列车的应用原理1. 什么是磁悬浮列车磁悬浮列车,又称为磁浮列车,是一种通过磁力悬浮和驱动而行驶的列车。
它利用磁铁和电磁感应原理来解决列车与轨道之间的摩擦问题,从而实现高速、平稳和环保的运行。
磁悬浮列车广泛应用于交通运输领域,是未来城市交通发展的重要组成部分。
2. 磁悬浮列车的应用原理磁悬浮列车的应用原理主要包括以下几个方面:2.1 磁悬浮技术磁悬浮列车的核心技术是磁悬浮技术。
这种技术利用列车和轨道间的磁力作用来实现列车的悬浮和运行。
磁悬浮系统通常由一组电磁体和磁性轨道组成。
电磁体产生一个磁场,与轨道上的磁性材料产生相互作用,从而使列车悬浮在轨道上。
2.2 电磁感应原理磁悬浮列车的驱动系统通常采用电磁感应原理。
当列车通过轨道上的线圈时,轨道上的线圈会产生一个磁场。
根据法拉第电磁感应定律,这个磁场会在列车上产生感应电流。
通过调节列车上的感应电流和轨道上的磁场,可以实现对列车的驱动和制动控制。
2.3 超导磁悬浮技术超导磁悬浮技术是磁悬浮列车的一种高级应用。
它利用超导材料的特殊性质,在极低温下实现磁体的超导状态,从而大大提高了列车的悬浮和运行性能。
超导磁悬浮技术能够减小磁悬浮系统的能耗,并提高列车的稳定性和安全性。
3. 磁悬浮列车的优势和应用磁悬浮列车相比传统的轮轨列车有很多优势,因此在一些特定的场景下得到广泛应用,主要体现在以下几个方面:3.1 高速和平稳运行磁悬浮列车可以实现高速运行,极大地提高了交通运输的效率。
由于磁悬浮列车不需要与轨道直接接触,因此减少了与轨道之间的摩擦,运行时几乎无噪音,乘坐舒适平稳。
3.2 环境友好和节能磁悬浮列车采用电动驱动,不使用传统燃料,因此没有尾气排放。
同时,磁悬浮列车的能耗较低,可以通过节能措施进一步减少能耗,从而减少对环境的影响。
3.3 适应特殊地形和地理条件磁悬浮列车可以适应特殊地形和地理条件,例如跨越河流、海湾和山谷等。
这使得磁悬浮列车在城市交通运输中具有更大的灵活性和适应性。
磁悬浮列车一、磁悬浮列车的定义磁悬浮列车是以超导电磁铁相斥原理建设的铁路运输系统。
区别于通常的轮轨黏着式铁路。
其最高时速可以达到350~500km。
英文名称为maglev train或magnetic suspension train。
磁悬浮列车是一种靠磁悬浮力(即磁的吸力和排斥力)来推动的列车。
由于其轨道的磁力使之悬浮在空中,行走时不需接触地面,因此其阻力只有空气的阻力。
磁悬浮列车的最高速度可以达每小时500公里以上,比轮轨高速列车的300多公里还要快。
二、磁悬浮列车原理磁悬浮列车利用“同名磁极相斥,异名磁极相吸”的原理,让磁铁具有抗拒地心引力的能力,使车体完全脱离轨道,悬浮在距离轨道约1厘米处,腾空行驶,创造了近乎“零高度”空间飞行的奇迹。
由于磁铁有同性相斥和异性相吸两种形式,故磁悬浮列车也有两种相应的形式:一种是利用磁铁同性相斥原理而设计的电磁运行系统的磁悬浮列车,它利用车上超导体电磁铁形成的磁场与轨道上线圈形成的磁场之间所产生的相斥力,使车体悬浮运行的铁路;另一种则是利用磁铁异性相吸原理而设计的电动力运行系统的磁悬浮列车,它是在车体底部及两侧倒转向上的顶部安装磁铁,在T形导轨的上方和伸臂部分下方分别设反作用板和感应钢板,控制电磁铁的电流,使电磁铁和导轨间保持10-15毫米的间隙,并使导轨钢板的排斥力与车辆的重力平衡,从而使车体悬浮于车道的导轨面上运行。
通俗的讲就是,在位于轨道两侧的线圈里流动的交流电,能将线圈变为电磁体。
由于它与列车上的超导电磁体的相互作用,就使列车开动起来。
列车前进是因为列车头部的电磁体(N极)被安装在靠前一点的轨道上的电磁体(S极)所吸引,并且同时又被安装在轨道上稍后一点的电磁体(N极)所排斥。
当列车前进时,在线圈里流动的电流流向就反转过来了。
其结果就是原来那个S极线圈,现在变为N极线圈了,反之亦然。
这样,列车由于电磁极性的转换而得以持续向前奔驰。
根据车速,通过电能转换器调整在线圈里流动的交流电的频率和电压。
磁悬浮列车工作原理磁悬浮列车是一种基于磁力原理运行的先进高速交通工具,它可以在轨道上悬浮并以高速行驶。
磁悬浮列车的工作原理主要涉及磁力和电力两个方面。
一、磁力原理:磁悬浮列车利用磁力来悬浮和推动列车运行。
具体来说,磁悬浮列车的轨道上布置有一组电磁铁,这些电磁铁产生的磁场与列车上的磁铁相互作用,从而实现列车的悬浮和推动。
1. 悬浮原理:磁悬浮列车的轨道上布置有一组线圈,这些线圈通电后会产生磁场。
列车上的磁铁也会产生磁场。
当列车挨近轨道时,轨道上的线圈会感应到列车上的磁场,并产生一个反向的磁场。
这个反向的磁场会与列车上的磁场相互排斥,从而使列车悬浮在轨道上。
2. 推动原理:磁悬浮列车的轨道上的线圈可以根据列车的运行速度和位置来调整电流。
通过调整电流的大小和方向,可以产生一个与列车运动方向相同的磁场。
这个磁场会与列车上的磁铁相互作用,从而产生一个推动力,推动列车向前运行。
二、电力供给:磁悬浮列车的悬浮和推动都需要电力供给。
列车上的电源通过轨道上的供电系统进行供电,以保证列车的正常运行。
1. 供电系统:磁悬浮列车的供电系统普通采用无接触供电方式。
轨道上的供电系统由一组电源和供电线圈组成。
电源将电能传输到供电线圈中,然后供电线圈将电能传输到列车上的电源系统中。
2. 制动系统:磁悬浮列车的制动系统也是通过电力来实现的。
制动时,列车上的电源系统会改变电流方向,从而改变与轨道上供电线圈的相互作用,产生一个减速的力,从而实现列车的制动。
磁悬浮列车的工作原理使得列车可以在轨道上悬浮并以高速行驶,具有较低的磨擦和空气阻力,因此具有更高的运行速度和更低的能耗。
此外,磁悬浮列车还具有较好的运行稳定性和安全性,可以提供更舒适的乘坐体验。
总结起来,磁悬浮列车的工作原理主要涉及磁力和电力两个方面。
通过轨道上的电磁铁和列车上的磁铁之间的相互作用,实现列车的悬浮和推动。
同时,通过轨道上的供电系统,为列车提供所需的电力。
磁悬浮列车以其高速、低能耗和舒适的特点,被视为未来城市交通的重要发展方向。
磁悬浮列车的原理和应用一、磁悬浮列车的原理磁悬浮列车(Maglev)是一种基于磁悬浮技术实现悬浮和推进的高速列车。
磁悬浮列车通过磁力作用使列车悬浮在轨道上,从而减少与轨道的摩擦,进而提高列车的运行速度。
其原理主要包括磁悬浮系统、推进系统和控制系统。
1. 磁悬浮系统磁悬浮系统是磁悬浮列车的核心部分,它由电磁铁和轨道组成。
轨道上布置有一定间隔的电磁铁,而列车的底部也安装有一系列的电磁铁。
这些电磁铁通过控制电流的大小和方向来产生相应的磁力,使列车悬浮在轨道上。
2. 推进系统推进系统是用来驱动磁悬浮列车前进的部分。
磁悬浮列车一般采用线性电机作为推进系统,通过轨道上的线圈和列车底部的永磁体之间的磁力相互作用来产生推进力。
线圈中通入交流电流,产生变化的磁场,进而驱动列车向前运动。
3. 控制系统控制系统用于监控和调节磁悬浮列车的运行状态。
它能够根据列车的速度、位置和载重等信息来控制电磁铁的工作状态,从而实现列车的平稳运行和精确停靠。
二、磁悬浮列车的应用磁悬浮列车作为一种新型的运输工具,在交通领域有着广泛的应用前景。
1. 高速交通工具磁悬浮列车具有极高的运行速度,可以达到每小时500公里以上,远超传统的高速列车。
因此,磁悬浮列车被视为未来高速交通的重要选择,可以极大地缩短城市之间的交通时间,提高出行效率。
2. 城市轨道交通磁悬浮列车作为城市轨道交通的一种重要形式,可以有效缓解城市交通拥堵问题。
磁悬浮列车不受地面交通状况的限制,可以在高架或地下隧道等特殊轨道上运行,提供更快、更便捷的交通服务。
3. 货物运输磁悬浮列车不仅可以用于人员运输,还可以广泛应用于货物运输领域。
由于磁悬浮列车的运行速度快、能耗低且无污染,可以大幅降低货物运输时间和成本,提高物流效率。
4. 旅游交通磁悬浮列车通常在特定景区或旅游区域内运行,为游客提供便捷的交通方式。
游客可以借助磁悬浮列车快速到达目的地,同时还可以欣赏旅途中美丽的风景。
5. 技术创新示范磁悬浮列车作为一种高新技术产品,不仅在交通领域具有应用前景,还是技术创新的示范载体。

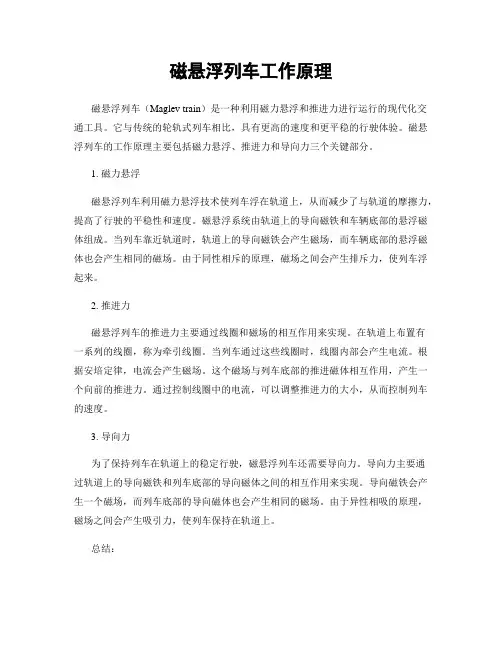

磁悬浮列车工作原理磁悬浮列车(Maglev train)是一种利用磁力悬浮和推进力进行运行的现代化交通工具。
它与传统的轮轨式列车相比,具有更高的速度和更平稳的行驶体验。
磁悬浮列车的工作原理主要包括磁力悬浮、推进力和导向力三个关键部分。
1. 磁力悬浮磁悬浮列车利用磁力悬浮技术使列车浮在轨道上,从而减少了与轨道的摩擦力,提高了行驶的平稳性和速度。
磁悬浮系统由轨道上的导向磁铁和车辆底部的悬浮磁体组成。
当列车靠近轨道时,轨道上的导向磁铁会产生磁场,而车辆底部的悬浮磁体也会产生相同的磁场。
由于同性相斥的原理,磁场之间会产生排斥力,使列车浮起来。
2. 推进力磁悬浮列车的推进力主要通过线圈和磁场的相互作用来实现。
在轨道上布置有一系列的线圈,称为牵引线圈。
当列车通过这些线圈时,线圈内部会产生电流。
根据安培定律,电流会产生磁场。
这个磁场与列车底部的推进磁体相互作用,产生一个向前的推进力。
通过控制线圈中的电流,可以调整推进力的大小,从而控制列车的速度。
3. 导向力为了保持列车在轨道上的稳定行驶,磁悬浮列车还需要导向力。
导向力主要通过轨道上的导向磁铁和列车底部的导向磁体之间的相互作用来实现。
导向磁铁会产生一个磁场,而列车底部的导向磁体也会产生相同的磁场。
由于异性相吸的原理,磁场之间会产生吸引力,使列车保持在轨道上。
总结:磁悬浮列车工作原理主要包括磁力悬浮、推进力和导向力三个关键部分。
通过磁力悬浮技术使列车浮在轨道上,减少了与轨道的摩擦力,提高了行驶的平稳性和速度。
推进力通过线圈和磁场的相互作用实现,控制列车的速度。
导向力通过轨道上的导向磁铁和列车底部的导向磁体之间的相互作用来保持列车在轨道上的稳定行驶。
磁悬浮列车以其高速、平稳的行驶特点,成为现代化交通工具的重要发展方向之一。
磁悬浮列车的工作原理及特点磁悬浮列车是一种利用磁悬浮技术实现高速运输的交通工具,与传统轨道交通相比,其具有更高的运行速度和更优异的性能表现。
磁悬浮列车的工作原理是基于磁力的排斥和吸引效应,通过在车辆与轨道之间建立磁场来使车辆悬浮,并借此减小了接触面对的摩擦力,降低了能量损耗,实现了高速、平稳、安全的运行。
1. 磁悬浮列车的悬浮原理磁悬浮列车的列车体下方搭载有一组电磁悬浮装置,其内部的强磁场和轨道上通过电流控制的磁场相互作用,形成了一种电磁浮力,使列车体悬浮在轨道上方,同时还能够在横向和纵向的控制下实现高度的调节。
这种悬浮方式与传统铁路不同,不需要接触式的轮轨来支撑车辆,减小了行驶时的噪音和摩擦损失,有效地提升了动力效率。
2. 磁悬浮列车的动力系统磁悬浮列车的动力系统采用了线圈磁悬浮技术,该技术是通过向轨道传递电源信号,控制轨道上的电流,产生磁场来驱动列车。
将电源传输到车体上的电缆上,从而精确掌控和调整列车的运行速度和方向。
这种驱动方式能够在较高线速度下实现更高的能量转换效率和更低的损耗率,能够实现高速运行和快速加速,并且稳定性更加可靠。
3. 磁悬浮列车的运行速度磁悬浮列车以其极高的运行速度而著名,其远超过地面上其他类型的公共交通工具。
磁浮列车的运行速度通常可以达到每小时430公里,已经在中国上海实现了目前为止的最高时速:每小时431公里。
而传统高速列车的时速一般为300公里左右,明显落后于磁悬浮列车。
4. 磁悬浮列车的优点相比于传统的铁路交通方式,磁悬浮列车有许多的优点。
一是速度更快,运行效率更高;二是悬浮方式高效,节能环保;三是行驶轨迹更加平稳,不容易发生事故;四是可拓展性更高,可以更好地适应城市快速发展的需求;五是运行成本相对较低,维护管理也较为方便。
总之,磁悬浮列车是一种能够实现高速、平稳、安全、环保的交通工具,其运行原理逐渐成熟,成为未来城市发展的热点话题。
虽然目前的磁悬浮列车仍面临着诸多的挑战和困难,但相信在未来的发展中,其将不断提升自身的性能表现,助力城市快速发展。
磁悬浮列车的知识
磁悬浮列车是一种利用磁悬浮技术运行的列车。
它利用磁悬浮原理,使无轨车身无接触地悬浮于轨道上,以汽车级别的高速、大弯转向半径,达到列车级别的快速、高效、安全。
磁悬浮列车的悬浮技术是基于磁悬浮原理的,它是利用磁场的相互抵消和重力力的协同作用,使车轮自动悬浮在轨道上,达到零阻力、零摩擦的效果。
磁悬浮列车的特点:
1、快速、安全。
因为它利用磁悬浮原理,可以达到汽车级别的高速、大弯转向半径,达到列车级别的快速、高效、安全的运行。
2、抗震性能好。
与传统有轨列车相比,磁悬浮列车更具有抗震性能,可以提高列车的安全性。
3、降低污染、噪音:磁悬浮列车可以降低尘埃污染和噪音污染,保护环境。
磁悬浮列车的缺点:
1、成本高。
由于技术比较复杂,设备的价格也比较昂贵,造成成本高。
2、磁悬浮效率较低:磁悬浮技术的发展也存在一定的局限性,目前其磁悬浮效率较低。
- 1 -。
磁悬浮列车是否可以自动驾驶?一、磁悬浮列车简介磁悬浮列车是一种利用磁力进行悬浮、永磁同步电机驱动的高速铁道交通工具。
其主要由轨道、车辆和控制系统三部分构成,能够在高速、平稳、无摩擦的状态下行驶。
磁悬浮列车的速度较传统的轮轨式列车快速许多,且具有更好的加速性能和耐高速性能,因此在高速铁路领域有着广泛的应用前景。
那么,磁悬浮列车是否可以实现自动驾驶呢?二、磁悬浮列车的自动驾驶技术1. 传统列车自动驾驶技术传统的轮轨列车自动驾驶技术主要依赖于信号系统和轨道侧的设备,如轨道电路、车载设备等。
这些设备通过发送信号与列车上的自动驾驶系统进行通信,从而实现列车的自动驾驶。
然而,由于磁悬浮列车的特殊结构和工作原理,传统的轨道信号系统无法直接适用于磁悬浮列车。
因此,磁悬浮列车的自动驾驶技术需要进行相应的改进和创新。
2. 基于激光雷达的自动驾驶技术近年来,随着激光雷达技术的不断发展,其在自动驾驶领域得到了广泛应用。
激光雷达能够通过扫描周围环境并获取精确的距离和方向信息,从而实现对行驶路线的感知和判断。
磁悬浮列车可以通过激光雷达等传感器获取周围环境的信息,然后通过自主决策和控制系统,实现对列车的自动驾驶。
这种基于激光雷达的自动驾驶技术为磁悬浮列车的自动驾驶提供了新的思路和方法。
3. 人工智能在磁悬浮列车自动驾驶中的应用人工智能技术是目前自动驾驶领域的热门技术之一,其能够通过学习和模拟人类的决策和行为,实现对复杂环境的感知和判断。
在磁悬浮列车的自动驾驶中,人工智能技术可以应用于列车的自主决策和控制系统中,通过对大量的数据进行深度学习和模拟仿真,提高列车的运行效率和安全性。
三、磁悬浮列车自动驾驶的优势和挑战1. 优势:(1)提高运行效率:自动驾驶技术可以通过优化列车行驶路线、提高加减速性能等方式,提高磁悬浮列车的运行效率,减少行驶时间。
(2)增强安全性:自动驾驶技术能够实时感知周围环境,并做出快速而准确的决策,从而减少由人为驾驶误操作引起的事故风险。
