北京理工大学信号与系统实验 实验5 连续时间系统的复频域分析

本科实验报告实验名称：信号与系统实验实验一信号的时域描述与运算一、实验目的①掌握信号的MATLAB表示及其可视化方法。

②掌握信号基本时域运算的MATLAB实现方法。

③利用MATLAB分析常用信号，加深对信号时域特性的理解。

二、实验原理与方法1. 连续时间信号的MATLAB表示连续时间信号指的是在连续时间范围内有定义的信号，即除了若干个不连续点外，在任何时刻信号都有定义。

在MATLAB中连续时间信号可以用两种方法来表示，即向量表示法和符号对象表示法。

从严格意义上来说，MATLAB并不能处理连续时间信号，在MATLAB中连续时间信号是用等时间间隔采样后的采样值来近似表示的，当采样间隔足够小时，这些采样值就可以很好地近似表示出连续时间信号，这种表示方法称为向量表示法。

表示一个连续时间信号需要使用两个向量，其中一个向量用于表示信号的时间范围，另一个向量表示连续时间信号在该时间范围内的采样值。

例如一个正弦信号可以表示如下：>> t=0:0.01:10;>> x=sin(t);利用plot(t,x)命令可以绘制上述信号的时域波形，如图1所示。

如果连续时间信号可以用表达式来描述，则还可以采用符号表达式來表示信号。

例如对于上述正弦信号，可以用符号对象表示如下：>> x=sin(t);>> ezplot(X);利用ezplot(x)命令可以绘制上述信号的时域波形常用的信号产生函数2.连续时间信号的时域运算-1-0.8-0.6-0.4-0.200.20.40.60.81Time(seconds)图1 利用向量表示连续时间信号-1-0.50.51t图 2 利用符号对象表示连续时间信号sin(t)对连续时间信号的运算包括两信号相加、相乘、微分、积分，以及位移、反转、尺度变换（尺度伸缩）等。

1）相加和相乘信号相加和相乘指两信号对应时刻的值相加和相乘，对于两个采用向量表示的可以直接使用算术运算的运算符“+”和“*”来计算，此时要求表示两信号的向量时间范围和采样间隔相同。

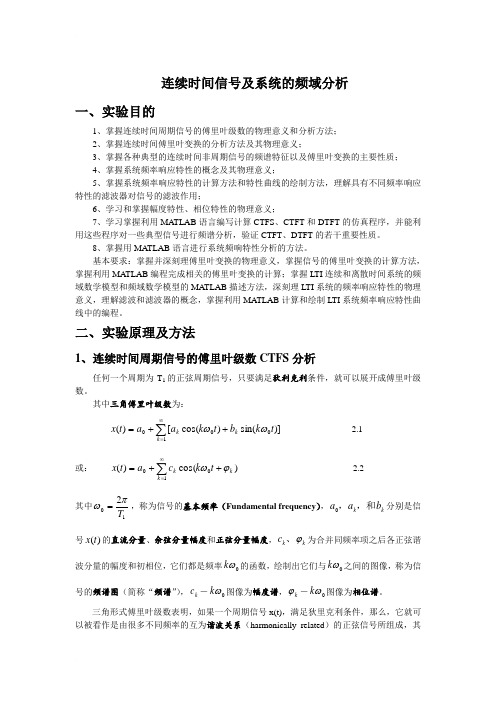

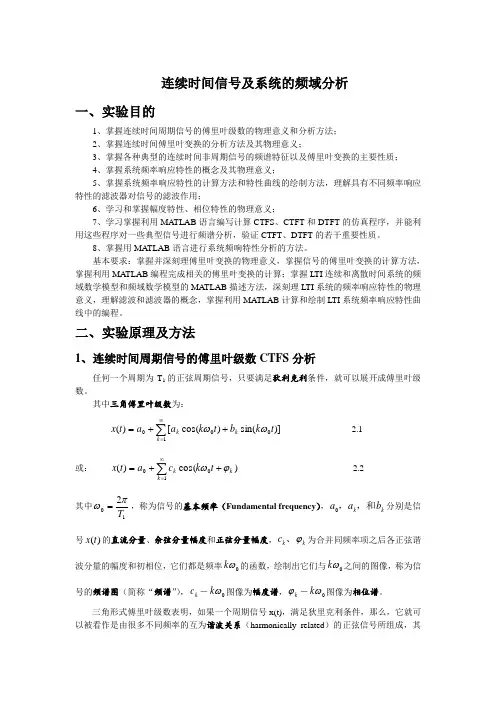

连续时间信号及系统的频域分析一、实验目的1、掌握连续时间周期信号的傅里叶级数的物理意义和分析方法；2、掌握连续时间傅里叶变换的分析方法及其物理意义；3、掌握各种典型的连续时间非周期信号的频谱特征以及傅里叶变换的主要性质；4、掌握系统频率响应特性的概念及其物理意义；5、掌握系统频率响应特性的计算方法和特性曲线的绘制方法，理解具有不同频率响应特性的滤波器对信号的滤波作用；6、学习和掌握幅度特性、相位特性的物理意义；7、学习掌握利用MA TLAB 语言编写计算CTFS 、CTFT 和DTFT 的仿真程序，并能利用这些程序对一些典型信号进行频谱分析，验证CTFT 、DTFT 的若干重要性质。

8、掌握用MA TLAB 语言进行系统频响特性分析的方法。

基本要求：掌握并深刻理傅里叶变换的物理意义，掌握信号的傅里叶变换的计算方法，掌握利用MATLAB 编程完成相关的傅里叶变换的计算；掌握LTI 连续和离散时间系统的频域数学模型和频域数学模型的MATLAB 描述方法，深刻理LTI 系统的频率响应特性的物理意义，理解滤波和滤波器的概念，掌握利用MATLAB 计算和绘制LTI 系统频率响应特性曲线中的编程。

二、实验原理及方法1、连续时间周期信号的傅里叶级数CTFS 分析任何一个周期为T 1的正弦周期信号，只要满足狄利克利条件，就可以展开成傅里叶级数。

其中三角傅里叶级数为：∑∞=++=1000)]sin()cos([)(k k k t k b t k a a t x ωω 2.1或： ∑∞=++=100)cos()(k k kt k ca t x ϕω 2.2其中102T πω=，称为信号的基本频率（Fundamental frequency ），k k b a a ，和，0分别是信号)(t x 的直流分量、余弦分量幅度和正弦分量幅度，k k c ϕ、为合并同频率项之后各正弦谐波分量的幅度和初相位，它们都是频率0ωk 的函数，绘制出它们与0ωk 之间的图像，称为信号的频谱图（简称“频谱”），k c －0ωk 图像为幅度谱，k ϕ－0ωk 图像为相位谱。

实验5 连续时间系统的频域和复频域分析一．实验目的1.掌握和理解连续时间函数系统频率相应、系统函数的概念和物理意义。

2.学习和掌握连续时间系统频域、复频域的分析方法。

3.掌握系统零极点的定义，加深理解系统零极点分布与系统特性的关系。

二．实验原理1.连续时间系统的频率响应系统的频率响应定义为：ττωωτd eh j H j -∞∞-⎰=)()(H （ωj ）反映了LTI 连续时间系统对不同频率信号的相应特性，是系统内在固有的特性，与外部激励无关。

H （ωj ）又可以表示为)()()(ωθωωj ej H j H =其中)(ωj H 称为系统的幅度响应，)(ωθ成为系统的相应响应。

对于由下述微分方程描述的LTI 连续时间系统∑∑===Mm m n Nn n n t xb t ya 0)(0)()()(其频率响应H （ωj ）可以表示为下列式子所示的ωj 的有理多项式1110111...)()(...)()()()()(a j a j a j a b j b j b j b X Y j H N N N N M M M M ++++++++==----ωωωωωωωωωMATLAB 的信号处理工具箱提供了专门的函数freqs ，用来分析连续时间系统的频率响应，该函数有下列几种调用格式：[h,w]=freqs(b,a) 计算默认频率范围内200个频率点上的频率响应的取样值，这200个频率点记录在w 中。

h=freqs （b ，a ，w ） b 、a 分别为表示H （ωj ）的有理多项式中分子和分母多项式的系数向量，w 为频率取样点，返回值h 就是频率响应在频率取样点上的数值向量。

[h ，w]=freqs （b ，a ，n) 计算默认频率范围内n 个频率点上的频率响应的取样值，这n 个频率点记录在w 中。

Freqs （b ，a ，……） 这种调用格式不返回频率响应的取样值，而是以对数坐标的方式绘出来系统的频率响应和相频响应。

连续时间信号与系统的频域分析报告1. 引言连续时间信号与系统的频域分析是信号与系统理论中的重要分支，通过将信号和系统转换到频域，可以更好地理解和分析信号的频谱特性。

本报告将对连续时间信号与系统的频域分析进行详细介绍，并通过实例进行说明。

2. 连续时间信号的频域表示连续时间信号可以通过傅里叶变换将其转换到频域。

傅里叶变换将信号分解成一系列不同频率的正弦和余弦波的和。

具体来说，对于连续时间信号x(t)，其傅里叶变换表示为X(ω)，其中ω表示频率。

3. 连续时间系统的频域表示连续时间系统可以通过频域中的频率响应来描述。

频率响应是系统对不同频率输入信号的响应情况。

通过系统函数H(ω)可以计算系统的频率响应。

系统函数是频域中系统输出与输入之比的函数，也可以通过傅里叶变换来表示。

4. 连续时间信号的频域分析频域分析可以帮助我们更好地理解信号的频谱特性。

通过频域分析，我们可以获取信号的频率成分、频谱特性以及信号与系统之间的关系。

常用的频域分析方法包括功率谱密度估计、谱线估计等。

5. 连续时间系统的频域分析频域分析也可以用于系统的性能评估和系统设计。

通过分析系统的频响特性，我们可以了解系统在不同频率下的增益和相位变化情况，进而可以对系统进行优化和设计。

6. 实例分析以音频信号的频域分析为例，我们可以通过对音频信号进行傅里叶变换，将其转换到频域。

通过频域分析，我们可以获取音频信号的频谱图，从而了解音频信号的频率成分和频率能量分布情况。

进一步，我们可以对音频信号进行系统设计和处理，比如对音乐进行均衡、滤波等操作。

7. 结论连续时间信号与系统的频域分析是信号与系统理论中重要的内容，通过对信号和系统进行频域分析，可以更好地理解和分析信号的频谱特性。

频域分析也可以用于系统的性能评估和系统设计，对于音频信号的处理和优化具有重要意义。

总结：通过本报告，我们了解了连续时间信号与系统的频域分析的基本原理和方法。

频域分析可以帮助我们更好地理解信号的频谱特性和系统的频响特性，对系统设计和信号处理具有重要意义。

《信号与系统》课程实验报告
一．实验原理 1、傅里叶变换 实验原理如下：
傅里叶变换的调用格式
F=fourier(f)：返回关于w 的函数；
F=fourier(f ，v):返回关于符号对象v 的函数，而不是w 的函数。

傅里叶逆变换的调用格式
f=ifourier(F):它是符号函数F 的fourier 逆变换，返回关于x 的函数； f=ifourier(f,u):返回关于u 的函数。

2、连续时间信号的频谱图 实验原理如下：
符号算法求解如下：
ft=sym('4*cos(2*pi*6*t)*(heaviside(t+1/4)-heaviside(t-1/4))'); Fw=simplify(fourier(ft)) subplot(121)
ezplot(ft,[-0.5 0.5]),grid on subplot(122)
ezplot(abs(Fw),[-24*pi 24*pi]),grid on 波形图如下所示：
当信号不能用解析式表达时，无法用MATLAB 符号算法求傅里叶变换，则用MATLAB 的数值计算连续信号的傅里叶变换。

∑⎰
∞
-∞
=-→-∞∞
-==n n j t
j e
n f dt e
t f j F ττωτ
ωτω)(lim
)()(0
若信号是时限的，或当时间大于某个给定值时，信号已衰减的很厉害，可以近似地看成时限信号，设n 的取值为N ，有
1
1()
a jw
++
的分母和分子多项式的系数向量，
1、在调用函数fourier()及ifourier()之前，要用syms命令对所用到的变。

实验5 连续时间系统的复频域分析一、实验目的1.掌握拉普拉斯变换及其反变换的定义，并掌握MATLAB 实现方法。

2.学习和掌握连续时间系统系统函数的定义及复频域分析方法。

3.掌握系统零极点的定义，加深理解系统零极点分布与系统特性的关系。

二、实验原理与方法1.拉普拉斯变换连续时间信号)(t x 的拉普拉斯变换定义为 )1.....(..........)()(dt e t x s X st ⎰+∞∞--=拉普拉斯反变换定义为)2....(..........)(21)(ds e s X j t x j j st ⎰∞+∞-=σσπ 在MATLAB 中，可以采用符号数学工具箱的laplace 函数和ilaplace 函数进行拉氏变换和反拉氏变换。

L=laplace(F)符号表达式F 的拉氏变换，F 中时间变量为t ，返回变量为s 的结果表达式。

L=laplace(F,t)用t 替换结果中的变量s 。

F=ilaplace(L)以s 为变量的符号表达式L 的拉氏反变换，返回时间变量为t 的结果表达式。

F=ilaplace(L,x)用x 替换结果中的变量t 。

除了上述ilaplace 函数，还可以采用部分分式法，求解拉普拉斯逆变换，具体原理如下： 当 X (s )为有理分式时，它可以表示为两个多项式之比：)3.(..........)()()(011011a s a s a b s b s b s D s N s X N N N N M M M M +⋯+++⋯++==---- 式（3）可以用部分分式法展成一下形式 )4.....(.............)(2211NN p s r p s rp s r s X -++-+-=通过查常用拉普拉斯变换对，可以由式（1-2）求得拉普拉斯逆变换。

利用 MATLAB 的residue 函数可以将 X (s )展成式（1-2）所示的部分分式展开式，该函数的调用格式为：[r,p,k] = residue(b,a) 其中b 、a 为分子和分母多项式系数向量，r 、p 、k 分别为上述展开式中的部分分式系数、极点和直项多项式系数。

实验1 信号的时域描述与运算一、实验目的1、掌握信号的MATLAB表示及其可视化方法。

2、掌握信号基本时域运算的MATLAB实现方法。

3、利用MATLAB分析常用信号，加深对信号时域的理解。

二、实验原理1、连续时间的MATLAB表示连续时间信号指的是在连续时间范围内有定义的信号，即除若干个不连续点外，在任何信号都有意义。

在MATLAB中，连续时间信号可以用两种方法来表示，即向量表示法和符号对象表示法。

向量表示法：严格意义上来说，MATLAB并不能处理连续时间信号，都必须是用信号等时间间隔采样后的采样值来近似表示的，采样时间间隔足够小的时候，这些采样值就可以近似地表示出连续时间信号。

例如：>>t=0:0.01:10;>>x=sin(t);此时利用plot(t,x)命令即可绘制上述信号的时域波形。

符号对象表示法：连续时间信号先用表达式表示出来，然后采用符号表达式来表示信号。

例如：>>sym t;>>x=xin(t);此时利用ezplot(x)命令即可绘制上述信号的时域波形。

常用的信号产生函数：2、连续时间信号的时域运算对连续时间信号的运算包括量信号想家、相乘、微分、积分以及位移反转、尺度变换（尺度伸缩）等1）相加和相乘信号的相加和相乘指两个信号对应时刻的值相加和相乘，对于两个采用向量表示的可以直接使用算术运算的运算符“+”和“•”来计算，此时要求表示两信号的向量时间范围和采样间隔相同，采用符号对象表示的两个信号，可以直接根据符号对象的运算规则运算。

2）微分和积分对于向量表示发表示的连续时间信号，可以用过数值计算的方法计算信号的微分和积分。

这里由时间向量[t1,t2,…,t N]和采样值向量[x1,x2,…,x N]表示的连续信号的微分是利用差分来近似求取的。

MATLAB里用diff来计算差分x(k+1)-x(k)。

连续信号的定积分可以由MATLAB的quad函数实现，调用格式为quad（‘functions_name’,a,b）其中，functions_name为被积函数名，a、b为积分区间。

本科实验报告实验名称：信号与系统实验实验一信号的时域描述与运算一、实验目的①掌握信号的MATLAB表示及其可视化方法。

②掌握信号基本时域运算的MATLAB实现方法。

③利用MATLAB分析常用信号，加深对信号时域特性的理解。

二、实验原理与方法1. 连续时间信号的MATLAB表示连续时间信号指的是在连续时间范围内有定义的信号，即除了若干个不连续点外，在任何时刻信号都有定义。

在MATLAB中连续时间信号可以用两种方法来表示，即向量表示法和符号对象表示法。

从严格意义上来说，MATLAB并不能处理连续时间信号，在MATLAB中连续时间信号是用等时间间隔采样后的采样值来近似表示的，当采样间隔足够小时，这些采样值就可以很好地近似表示出连续时间信号，这种表示方法称为向量表示法。

表示一个连续时间信号需要使用两个向量，其中一个向量用于表示信号的时间范围，另一个向量表示连续时间信号在该时间范围内的采样值。

例如一个正弦信号可以表示如下：>> t=0:0.01:10;>> x=sin(t);利用plot(t,x)命令可以绘制上述信号的时域波形，如图1所示。

如果连续时间信号可以用表达式来描述，则还可以采用符号表达式來表示信号。

例如对于上述正弦信号，可以用符号对象表示如下：>> x=sin(t);>> ezplot(X);利用ezplot(x)命令可以绘制上述信号的时域波形常用的信号产生函数2.连续时间信号的时域运算-1-0.8-0.6-0.4-0.200.20.40.60.81Time(seconds)图1 利用向量表示连续时间信号-1-0.50.51t图 2 利用符号对象表示连续时间信号sin(t)对连续时间信号的运算包括两信号相加、相乘、微分、积分，以及位移、反转、尺度变换（尺度伸缩）等。

1）相加和相乘信号相加和相乘指两信号对应时刻的值相加和相乘，对于两个采用向量表示的可以直接使用算术运算的运算符“+”和“*”来计算，此时要求表示两信号的向量时间范围和采样间隔相同。
