弱电工程综合布线技术交底记

---工程名称： [请填写工程名称]编制人： [请填写编制人姓名]交底人： [请填写交底人姓名]交底对象： [请填写交底对象，如：施工队伍、监理人员等]交底日期： [请填写交底日期]一、技术要求1. 工程概述：- 简述工程背景、规模、布线系统类型（如：建筑群综合布线、智能楼宇布线等）。

- 明确工程中涉及的综合布线系统包括哪些部分（如：传输系统、工作区子系统、水平子系统、垂直子系统、设备间子系统、管理子系统等）。

2. 安全规范与标准：- 引用相关的国家标准、行业标准，如《建筑与建筑群综合布线系统工程设计规范》等。

- 明确施工过程中应遵循的安全操作规程。

3. 材料设备要求：- 详细列出所需材料的规格、型号、数量，如：对绞电缆、光缆、光纤连接头、光纤耦合器、交接箱、机柜、配线架、信息插座等。

- 确保所有设备材料符合国家相关质量标准，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。

4. 施工准备：- 施工现场的安全防护措施，如：安全围栏、警示标志、安全通道等。

- 施工人员的培训与资质要求。

- 施工现场的安全管理制度。

二、安全技术交底1. 施工人员安全意识：- 强调安全施工的重要性，提高施工人员的安全意识。

- 对施工人员进行安全操作规程培训。

2. 施工现场安全措施：- 防火、防爆措施：施工现场应配备消防器材，禁止使用明火。

- 高处作业安全：高处作业时，必须系好安全带，使用安全防护措施。

- 电气安全：施工过程中，严格遵守电气安全规程，防止触电事故。

- 机械安全：使用机械设备时，确保设备完好，操作人员熟悉操作规程。

3. 施工过程中的风险识别与控制：- 对施工过程中可能存在的危险源进行识别，如：高处坠落、物体打击、触电等。

- 制定相应的风险控制措施，确保施工安全。

4. 应急处理措施：- 针对可能发生的突发事件，如：火灾、触电等，制定应急预案。

- 确保施工人员掌握应急处理方法，提高应急处置能力。

三、施工质量要求1. 施工质量标准：- 引用相关国家标准、行业标准，如《建筑与建筑群综合布线系统工程验收规范》等。

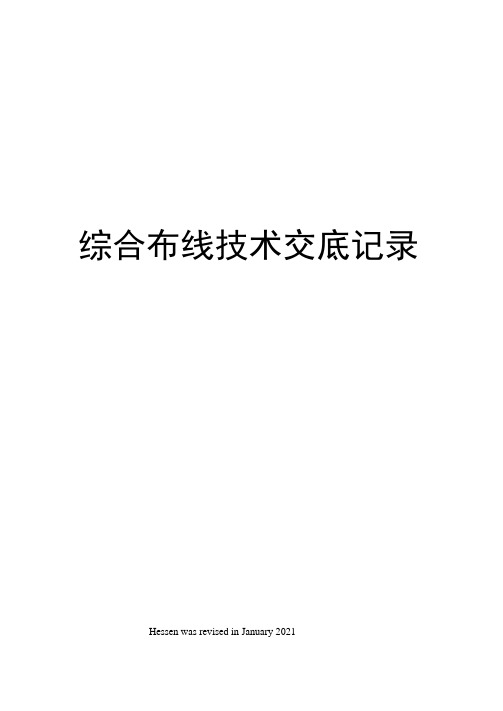

综合布线技术交底记录Hessen was revised in January 2021
技
术
审核人

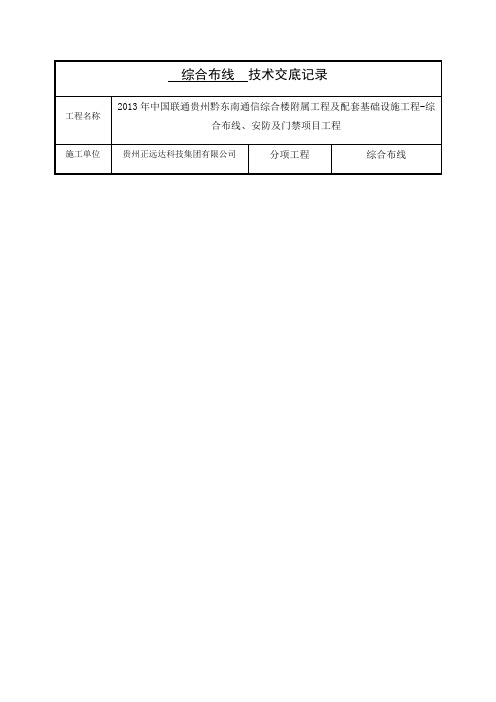

综合布线技术交底记录
2013年中国联通贵州黔东南通信综合楼附属工程及配套基础设施工程-综 工程名称
合布线、安防及门禁项目工程
施工单位 贵州正远达科技集团有限公司 分项工程 综合布线 1. 线缆的布放应自然平直，不得扭绞，不宜交叉，标签应清晰；弯曲半径应 符合表的规定；
在接线处线缆应留有余量，余量长度应符合表的规定; 表线缆终接余量长度m m ）
线缆敷设后应进行导通测试。

2. 走线架、线槽和护管的弯曲半径不应小于线缆最小允许弯曲半径，敷设 应符合现行国家标准《建筑电气工程施工质量验收规范》GB 50303的有关规 定。

对于上走线方式，走线架的敷设除应符合现行国家标准《建筑电气工程 施工质量验收规范》GB 50303的有关规定和设计要求外，还应符合下列规 定：
走线架内敷设光缆时，对尾纤应用阻燃塑料设置专用槽道，尾纤槽道转角 处应平滑、呈弧形；尾纤槽两侧壁应设置下线口，下线口应做平滑处理；
光缆的尾纤部分应用棉线绑扎；
3. 走线架吊架应垂直、整齐、牢固。

4. 在水平、垂直桥架和垂直线槽中敷设线缆时，应对线
缆进行绑扎。

对绞电缆、光缆及其他信号电缆应根据线缆的类别、数量、缆 径、线缆芯数分束绑扎。

绑扎间距不宜大于，间距应均匀，松紧应适度。

垂 直布防线缆应在线缆支架上每隔固定。

5・配线机柜、机架安装应符合设计要求，
并应牢固可靠，同时应用色标表示 用途。

交底人。

综合布线系统工程技术交底记录图1 光缆在杆上预留、保护示意图（单位： cm)光缆在经过十字形吊线连接或丁字形吊线连接处，光缆的弯曲应圆顺，并符合最小曲率半径的要求，光缆的弯曲部分应穿放聚乙烯管加以保护，其长度约为30cm左右，如图2所示。

图2 光缆在十字吊线处保护示意图架空光缆在接头处的预留长度应包括光缆接续长度和施工中所需的消耗长度等，一般架空光缆接头处每侧预留长度为6~10m。

如在光缆终端设备处终端时，在设备一侧应预留光缆长度为10~20m。

在电杆附件的架空光缆接头，它的两端光缆应各做伸缩弯，其安装尺寸和形状如图3所示。

图3 在电杆附件架空光缆接头安装图（单位：cm)两端的预留光缆应盘放在相邻的电杆上，固定在电杆上的架空光缆接头及预留光缆的安装尺寸和形状如下图4。

架空光缆在布放时，由于光缆本身的韧性，不可能没有自然弯曲。

因此也应预留一些长度，一般每公里约增加5m。

其余留长度根据设计要求确定。

图5 在电杆上架空光缆接头及预置光缆安装（单位：cm)○5光缆挂钩的程式应光缆外径选用，见下表5中的规定。

光缆挂钩间距一般为500mm。

表5 光缆挂钩程式按光缆外径选用表（单位：mm）光缆外径32以上25~32 19~24 13~18 12以下光缆挂钩程式65 55 45 35 25○6管道光缆或直埋光缆引上后，及吊挂式的架空光缆相连接时，其引上光缆的安装方式和具体要求如下图5所示。

光缆接头的位置应根据设计中的规定办理。

图5 引上光缆安装及保护（单位：cm)○7架空光缆线路及建筑物、树木的最小间距，见下表6序号其他建筑物、树木名称及架空光缆线路平行时及架空光缆线路交越时垂直净距备注垂直净距备注1 市区街道 4.5 最低缆线到地面 5.5 最低缆线到地面2 胡同（街坊中区内道路）4.0 最低缆线到地面5.0 最低缆线到地面3 铁路 3.0 最低缆线到地面7.0 最低缆线到地面4 公路 3.0 最低缆线到地面 5.5 最低缆线到地面5 土路 3.0 最低缆线到地面 4.5 最低缆线到地面6 房屋建筑-- -- 距脊0.5距顶1.0 最低缆线距屋脊最低缆线距屋顶7 河流-- -- 1.0 最低缆线到地面8 市区树木-- -- 1.0 最低缆线到地面9 郊区树木-- -- 1.0 最低缆线到树枝顶10 架空通信线路-- -- 0.6 一方最底缆线及另一方最高缆线间距。

弱电工程技术交底4篇【第1篇】弱电工程:安全技术交底1、作业人员入场前必须经入场安全教育、培训,考试合格后方可上岗作业。

2、作业人员进入现场必须正确佩戴安全帽,系好下额带,锁好带扣。

严禁赤背,穿拖鞋、短裤上岗作业。

3、作业人员严禁酒后上岗作业,施工现场严禁吸烟,禁止在施工现场追逐打闹。

4、特种作业人员(电工、电气焊工)必须持有效特种作业证件上岗作业。

上岗作业前,必须将特种作业证件报项目部安全组进行审验,审验合格后,经项目部安全专业人员对其进行安全教育、培训,考试合格后,方准上岗作业。

5、焊工动火作业前必须办理动火手续后,方准动火作业。

作业前必须清除动火地点周边易燃易爆物品,配备充足的灭火器材和水,并设专人看火。

6、登高作业超过2米(含2米)必须正确佩戴、拴挂安全带,高挂低用。

高处作业时衣着要灵便,应穿防滑鞋,禁止穿硬底和带钉易滑的鞋。

7、使用门架高处作业,作业面必须有可靠的防护设施。

移动门架时,作业面上严禁有人。

8、登高作业使用人字梯时必须遵守下列规定:l)使用梯子登高作业,梯子不得缺档,不得垫高使用,如需接长使用,应有可靠的连接措施,且接头不得超过一处。

梯子横档间距以300mm为宜。

使用时上端要固定牢固,下端应有防滑措施。

2)单面梯工作角度以755为宜;人字梯上部夹角以35~45为宜,使用时第一档或第三档之间应设置拉撑。

禁止两人同时在梯子上作业。

在通道处使用梯子应有人监护或设置围栏。

脚手架上禁止使用梯子登高作业。

3)人字梯四脚落地,摆放平稳,避免摇晃。

4)人字梯摆放在光滑地面时,四脚应设防滑钉或防滑橡皮垫。

5)人字梯上搭铺脚手板应铺设平衡,在脚手板上来回走动要保持重心不偏.鞋;同一块跳板上站人不能超过两人。

6)人字梯的项部铰轴不准站人,不准铺设跳板,以免铰轴转动,发生坠落伤人事故。

7)木人字梯应经常检查,发现开裂、腐朽、榫头松功等,严禁使用。

9、作业照明及使用携带式照明灯具必须遵守下列规定:1)施工现场宜设置单独的照明用电回路。

综合布线系统工程技术交底记录图1 光缆在杆上预留、保护示意图（单位： cm）光缆在经过十字形吊线连接或丁字形吊线连接处，光缆的弯曲应圆顺，并符合最小曲率半径的要求,光缆的弯曲部分应穿放聚乙烯管加以保护，其长度约为30cm左右，如图2所示。

图2 光缆在十字吊线处保护示意图架空光缆在接头处的预留长度应包括光缆接续长度和施工中所需的消耗长度等，一般架空光缆接头处每侧预留长度为6~10m。

如在光缆终端设备处终端时，在设备一侧应预留光缆长度为10~20m.在电杆附件的架空光缆接头，它的两端光缆应各做伸缩弯，其安装尺寸和形状如图3所示。

图3 在电杆附件架空光缆接头安装图（单位：cm）两端的预留光缆应盘放在相邻的电杆上,固定在电杆上的架空光缆接头及预留光缆的安装尺寸和形状如下图4。

架空光缆在布放时,由于光缆本身的韧性，不可能没有自然弯曲。

因此也应预留一些长度，一般每公里约增加5m。

其余留长度根据设计要求确定。

图5 在电杆上架空光缆接头及预置光缆安装（单位:cm)错误!光缆挂钩的程式应光缆外径选用，见下表5中的规定。

光缆挂钩间距一般为500mm。

表5 光缆挂钩程式按光缆外径选用表（单位：mm)光缆外径32以上25~3219~2413~1812以下光缆挂钩程6555453525式错误!管道光缆或直埋光缆引上后，与吊挂式的架空光缆相连接时，其引上光缆的安装方式和具体要求如下图5所示。

光缆接头的位置应根据设计中的规定办理。

图5 引上光缆安装及保护（单位：cm)错误!架空光缆线路与建筑物、树木的最小间距，见下表6序号其他建筑物、树木名称与架空光缆线路平行时与架空光缆线路交越时垂直净距备注垂直净距备注1市区街道 4.5最低缆线到地面5。

5最低缆线到地面2胡同（街坊中区内道路）4.0最低缆线到地面5。

0最低缆线到地面3铁路3。

0最低缆线到地面7。

0最低缆线到地面4公路3。

0最低缆线到地面5.5最低缆线到地面5土路 3.0最低缆线到地面4。

综合布线系统工程技术交底记录一、项目背景:综合布线系统工程是指在建筑物内为各类信息设备提供高速、可靠、安全的通信网络的工程。

该项目将涉及到线缆的选择与敷设、机柜的安装与管理、网络设备的配置与管理等一系列工作。

为了确保工程顺利进行，特此进行技术交底。

二、布线系统设计方案：1.线缆选择与敷设：对于局域网应用来说，常用的线缆有双绞线、光纤和同轴电缆。

根据具体需求，选择合适的线缆进行敷设工作，光纤适用于需要高速传输和远距离传输的场合，而双绞线适用于传输距离相对较短的场合。

在敷设线缆时，需遵循规范进行标准化敷设，并做好管理。

2.机柜的安装与管理：机柜是综合布线系统中重要的组成部分，用于安装和管理各种网络设备。

在机柜的选择上，要考虑到设备数量和机柜的大小匹配，同时要保证机柜的散热性和可靠性。

在机柜的安装过程中，要确保机柜固定可靠，接地良好，并留出足够的通风空间。

3.网络设备的配置与管理：网络设备包括交换机、路由器、网关等。

在设备的配置上，需要根据具体需求进行合理设置，包括网络拓扑结构、IP地址规划、VLAN划分等。

在设备管理方面，需要定期进行设备的巡检和维护，确保设备的正常运行，包括软件的更新、故障的处理等。

三、工程实施方案：1.材料准备：根据设计方案确定所需材料清单，确保所采购材料的质量和数量准确。

包括线缆、插座、机柜、网络设备等。

2.设备安装：按照设计方案中的要求，安装机柜并进行固定和接地，安装插座和面板，并连接线缆。

在安装设备时，要特别注意设备的放置位置、通风条件和电源接入等。

3.网络配置：根据设计要求进行网络设备的配置，包括IP地址规划、VLAN设置等。

并进行设备之间的连接测试，确保网络连接正常。

4.工程验收：在工程完成后，进行全面的验收工作，包括线缆的测试、网络设备的功能测试以及系统的稳定性测试等。

确保综合布线系统能够满足设计要求和使用需求。

四、质量控制措施：1.严格按照相关标准进行施工，确保各项工作符合规范要求。
