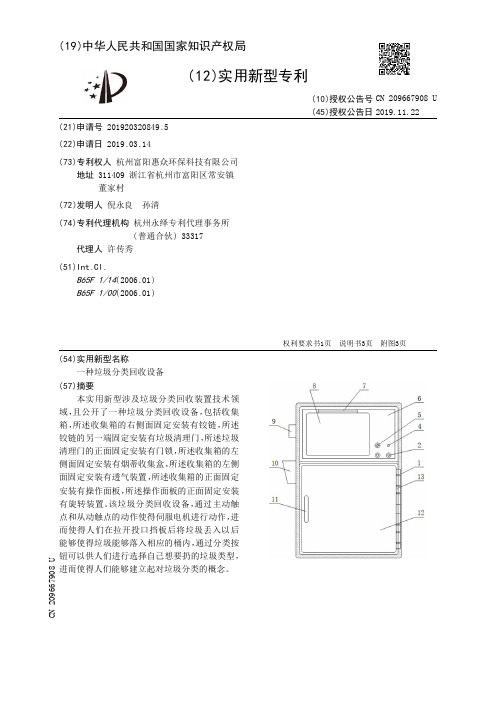

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920320849.5(22)申请日 2019.03.14(73)专利权人 杭州富阳惠众环保科技有限公司地址 311409 浙江省杭州市富阳区常安镇董家村(72)发明人 倪永良　孙清　(74)专利代理机构 杭州永绎专利代理事务所(普通合伙) 33317代理人 许传秀(51)Int.Cl.B65F 1/14(2006.01)B65F 1/00(2006.01)(54)实用新型名称一种垃圾分类回收设备(57)摘要本实用新型涉及垃圾分类回收装置技术领域，且公开了一种垃圾分类回收设备，包括收集箱，所述收集箱的右侧面固定安装有铰链，所述铰链的另一端固定安装有垃圾清理门，所述垃圾清理门的正面固定安装有门锁，所述收集箱的左侧面固定安装有烟蒂收集盒，所述收集箱的左侧面固定安装有透气装置，所述收集箱的正面固定安装有操作面板，所述操作面板的正面固定安装有旋转装置。

该垃圾分类回收设备，通过主动触点和从动触点的动作使得伺服电机进行动作，进而使得人们在拉开投口挡板后将垃圾丢入以后能够使得垃圾能够落入相应的桶内，通过分类按钮可以供人们进行选择自己想要扔的垃圾类型，进而使得人们能够建立起对垃圾分类的概念。

权利要求书1页 说明书3页 附图3页CN 209667908 U 2019.11.22C N 209667908U权　利　要　求　书1/1页CN 209667908 U1.一种垃圾分类回收设备，包括收集箱(1)，其特征在于：所述收集箱(1)的右侧面固定安装有铰链(13)，所述铰链(13)的另一端固定安装有垃圾清理门(12)，所述垃圾清理门(12)的正面固定安装有门锁(11)，所述收集箱(1)的左侧面固定安装有烟蒂收集盒(10)，所述收集箱(1)的左侧面固定安装有透气装置(9)，所述收集箱(1)的正面固定安装有操作面板(6)，所述操作面板(6)的正面固定安装有旋转装置(7)，所述旋转装置(7)的底部固定安装有投口挡板(8)，所述操作面板(6)的侧面固定安装有从动触点(3)，所述投口挡板(8)的背部固定安装有主动触点(24)，所述从动触点(3)与主动触点(24)相接触，所述操作面板(6)的正面固定安装有蜂鸣器(5)，所述操作面板(6)的正面固定安装有指示灯(4)，所述操作面板(6)的正面固定安装有分类按钮(2)，所述收集箱(1)内腔的背部固定安装有伺服电机(14)，所述伺服电机(14)的输出端固定安装有摇摆刷(15)，所述收集箱(1)内腔固定安装有垃圾入口(16)，所述摇摆刷(15)位于垃圾入口(16)的地面固定安装有斜板(17)，所述斜板(17)的侧面固定连接有第一滑槽(18)，所述斜板(17)的侧面固定连接有固定安装有第二滑槽(22)，所述收集箱(1)内腔的底部活动安装有厨余垃圾桶(19)，所述收集箱(1)内腔的底部活动安装有其他垃圾桶(20)，所述收集箱(1)的两侧面固定安装有满桶感应传感器(21)，所述收集箱(1)内腔的右侧面固定安装有控制板(23)。

专利名称：一种家庭垃圾高效处理回收装置专利类型：实用新型专利
发明人：王愉婷
申请号：CN201720564994.9
申请日：20170520
公开号：CN206935527U
公开日：
20180130
专利内容由知识产权出版社提供
摘要：本实用新型涉及家庭用品技术领域，且公开了一种家庭垃圾高效处理回收装置，包括机体，所述机体的顶部设置有进料口，所述机体的内部设置有第一过滤网，所述第一过滤网的底部设置有垃圾回收室，所述垃圾回收室的一侧设置有出料管道，所述出料管道上设置有出料阀门，所述垃圾回收室的内部设置有电机，所述电机的外部套设有防水套，所述电机的输出轴通过联轴器转动连接有转动轴。

该家庭垃圾高效处理回收装置，能够有效的将进入机体内部的垃圾进行粉碎，方便垃圾的后期处理，能够有效的将家用污水进行收集和处理，节约人们的时间，从而整体提高对垃圾的处理效率，提高垃圾的处理能力，保证机器的正常使用。

申请人：王愉婷
地址：402660 重庆市潼南县古溪镇干沟湾11号附18号
国籍：CN
更多信息请下载全文后查看。

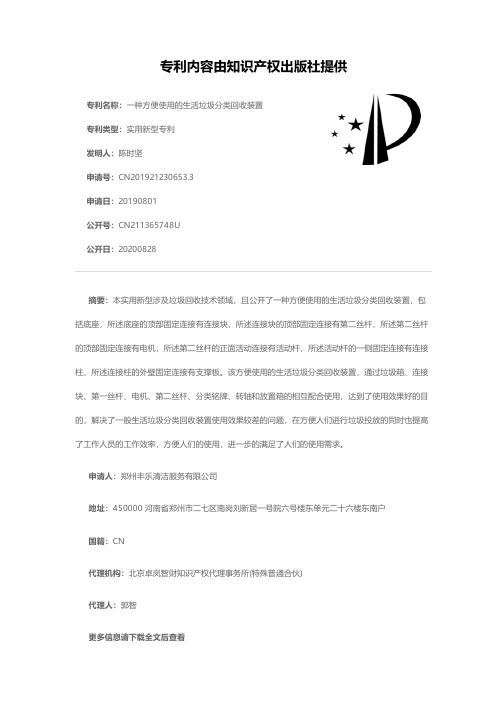

专利名称：一种方便使用的生活垃圾分类回收装置专利类型：实用新型专利
发明人：陈时坚
申请号：CN201921230653.3
申请日：20190801
公开号：CN211365748U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型涉及垃圾回收技术领域，且公开了一种方便使用的生活垃圾分类回收装置，包括底座，所述底座的顶部固定连接有连接块，所述连接块的顶部固定连接有第二丝杆，所述第二丝杆的顶部固定连接有电机，所述第二丝杆的正面活动连接有活动杆，所述活动杆的一侧固定连接有连接柱，所述连接柱的外壁固定连接有支撑板。

该方便使用的生活垃圾分类回收装置，通过垃圾箱、连接块、第一丝杆、电机、第二丝杆、分类铭牌、转轴和放置箱的相互配合使用，达到了使用效果好的目的，解决了一般生活垃圾分类回收装置使用效果较差的问题，在方便人们进行垃圾投放的同时也提高了工作人员的工作效率，方便人们的使用，进一步的满足了人们的使用需求。

申请人：郑州丰乐清洁服务有限公司
地址：450000 河南省郑州市二七区南岗刘新居一号院六号楼东单元二十六楼东南户
国籍：CN
代理机构：北京卓岚智财知识产权代理事务所(特殊普通合伙)
代理人：郭智
更多信息请下载全文后查看。

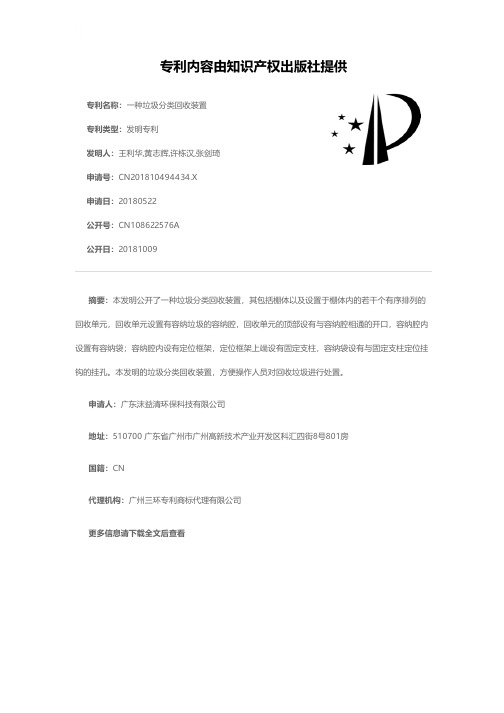

专利名称：一种垃圾分类回收装置
专利类型：发明专利
发明人：王利华,黄志辉,许栋汉,张剑琦申请号：CN201810494434.X
申请日：20180522
公开号：CN108622576A
公开日：
20181009
专利内容由知识产权出版社提供
摘要：本发明公开了一种垃圾分类回收装置，其包括棚体以及设置于棚体内的若干个有序排列的回收单元，回收单元设置有容纳垃圾的容纳腔，回收单元的顶部设有与容纳腔相通的开口，容纳腔内设置有容纳袋；容纳腔内设有定位框架，定位框架上端设有固定支柱，容纳袋设有与固定支柱定位挂钩的挂孔。

本发明的垃圾分类回收装置，方便操作人员对回收垃圾进行处置。

申请人：广东沫益清环保科技有限公司
地址：510700 广东省广州市广州高新技术产业开发区科汇四街8号801房
国籍：CN
代理机构：广州三环专利商标代理有限公司
更多信息请下载全文后查看。

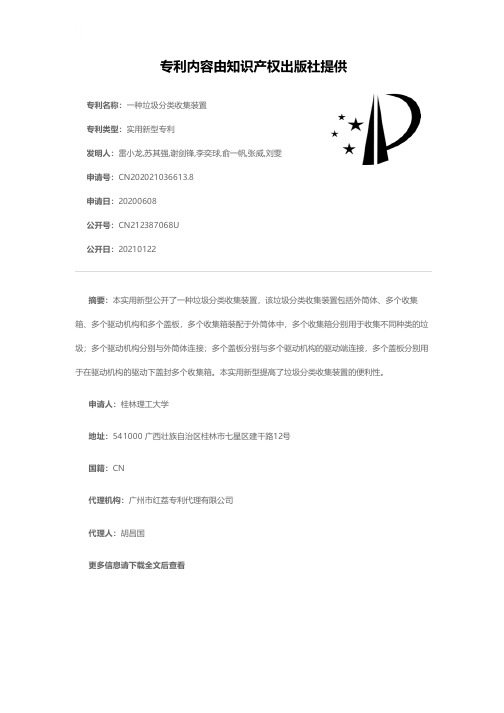

专利名称：一种垃圾分类收集装置
专利类型：实用新型专利
发明人：雷小龙,苏其强,谢剑锋,李奕球,俞一帆,张威,刘雯申请号：CN202021036613.8
申请日：20200608
公开号：CN212387068U
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种垃圾分类收集装置，该垃圾分类收集装置包括外筒体、多个收集箱、多个驱动机构和多个盖板，多个收集箱装配于外筒体中，多个收集箱分别用于收集不同种类的垃圾；多个驱动机构分别与外筒体连接；多个盖板分别与多个驱动机构的驱动端连接，多个盖板分别用于在驱动机构的驱动下盖封多个收集箱。

本实用新型提高了垃圾分类收集装置的便利性。

申请人：桂林理工大学
地址：541000 广西壮族自治区桂林市七星区建干路12号
国籍：CN
代理机构：广州市红荔专利代理有限公司
代理人：胡昌国
更多信息请下载全文后查看。

专利名称：一种垃圾回收装置
专利类型：实用新型专利
发明人：李可,葛煜,孙峤容,付卓杨,梁明权,陈怡冰申请号：CN201720593575.8
申请日：20170525
公开号：CN207174554U
公开日：
20180403
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种垃圾回收装置，属于环保设备领域。

包括箱体、电磁垃圾筐，所述箱体的正面设置了液晶显示屏、电磁垃圾筐入口，内部设置了三轴直线滑台、电磁铁叉、垃圾箱；所述三轴直线滑台由X、Y、Z三个方向的直线滑台组成，所述电磁铁叉安装X轴直线滑台上，所述垃圾箱有多个，在X轴直线滑台下方沿X轴直线滑台平行布置；所述电磁垃圾筐的开口处外侧设置了电磁铁吸附条。

方便学生、校方和校园垃圾回收人员三方人员，有力的建设和谐高效的绿色校园。

申请人：江南大学
地址：214122 江苏省无锡市蠡湖大道1800号
国籍：CN
代理机构：哈尔滨市阳光惠远知识产权代理有限公司
代理人：张勇
更多信息请下载全文后查看。

专利名称：一种家用环保垃圾处理装置专利类型：实用新型专利
发明人：张敬敬
申请号：CN201820567056.9
申请日：20180420
公开号：CN208394062U
公开日：
20190118
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种家用环保垃圾处理装置，包括拉手、锁扣组件、拉门、铰链、卡合组件、支撑脚、底座、箱盖和箱体，所述底座下端安装有支撑脚，所述底座表面设置有拉门，所述底座与拉门连接处的下端安装有铰链，所述拉门表面安装有锁扣组件，所述箱体侧边安装有卡合组件，所述底座上端安装有箱盖，所述拉手安装在箱盖上方。

本实用新型通过向下按动锁扣通过铰链打开拉门，通过打开箱盖来装载生活垃圾；箱体上安装有卡合组件可以高效方便的进行垃圾分类，在密闭的环境里两种生活垃圾不会泄露有害气体，装满时可按动锁扣向下打开拉门，将打包好的垃圾利用倾斜的拉门向下滑出，比传统家用垃圾箱更加方便牢靠。

申请人：孝感荟智环保技术研发有限公司
地址：432000 湖北省孝感市孝南区孝汉大道特1号
国籍：CN
代理机构：佛山粤进知识产权代理事务所(普通合伙)
代理人：易朝晖
更多信息请下载全文后查看。

专利名称：一种新型家用垃圾处理装置专利类型：发明专利
发明人：郑立荣,邹卓,张波
申请号：CN201811590698.1
申请日：20181221
公开号：CN109437986A
公开日：
20190308
专利内容由知识产权出版社提供
摘要：本发明公开的属于垃圾处理技术领域，具体为一种新型家用垃圾处理装置，具有外箱体、内箱体、盖板和箱盖，所述盖板与所述外箱体的左侧壁顶端铰接，所述内箱体套设于所述外箱体的内腔，所述盖板的内腔开设有一体成型的投放口，通过在内箱体的内腔安装两组电机驱动的破碎辊，并在底座的顶端安装电热管，使得破碎辊转动时可以对食物垃圾进行破碎，同时电热管可以将食物垃圾进行烘干，使得破碎后的食物垃圾可以充当固定有机肥料，避免了目前的食物垃圾处理大多是通过电机驱动刀盘，利用离心力将粉碎腔内的食物垃圾粉碎后排入下水道，不仅污染水资源，而且还容易造成水体富营养化，破坏生态环境的问题。

申请人：绍兴绿慧信息技术有限公司
地址：312300 浙江省绍兴市上虞区江西路四环桥脚浙大网新科技园科创大厦519号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种废料收集装置专利类型：实用新型专利
发明人：林秉正,陈章乐
申请号：CN201620989820.2申请日：20160830
公开号：CN206123787U
公开日：
20170426
专利内容由知识产权出版社提供
摘要：本实用新型公开一种废料收集装置，包括风机及设于风机两端且通过管道连通的吸废口和废料箱，还包括一三通管，所述三通管设有左接口、右接口及下接口，所述三通管内部设有一内管，所述内管一端连接右接口，另一端穿设于左接口处，所述右接口连接吸废口，所述左接口连接废料箱，所述下接口连接风机的出风口，所述下接口设于三通管靠近前端的一侧。

本实用新型装置生产成本低，制作简单，使用方便，稳定高效，能从根本上解决风机吸入废料造成的故障停机。

申请人：泉州市汉威机械制造有限公司
地址：362000 福建省泉州市鲤城区常泰街道斗南街123号
国籍：CN
代理机构：泉州市诚得知识产权代理事务所(普通合伙)
代理人：李晓亮
更多信息请下载全文后查看。

专利名称：一种家庭生活垃圾处理装置专利类型：发明专利
发明人：尤为
申请号：CN201710678840.7
申请日：20170810
公开号：CN107413431A
公开日：
20171201
专利内容由知识产权出版社提供
摘要：本发明公开了一种家庭生活垃圾处理装置，包括装置本体，所述装置本体上设有排污台，所述排污台上设有一级排污池和二级排污池，所述一级排污池位于所述二级排污池的一侧，所述一级排污池底部安装有粗排污口，所述粗排污口底端可拆卸连接有粉碎箱，所述粉碎箱顶部设有粉碎箱进料口，所述粉碎箱两侧内壁上固定安装有一级导流板，本发明所达到的有益效果是：本发明通过设置一级排污池和二级排污池，一级排污池通过粗排污口连接有粉碎箱，可以将剩余食物粉碎处理，让其直接顺着下水管道进入城市的污水处理系统，有效地减少城市垃圾运输、处理的负担；二级排污池通过细排污口连接污水净化器，可以有效地净化液体垃圾。

申请人：无锡龙盈环保科技有限公司
地址：214000 江苏省无锡市锡山区东北塘农新路
国籍：CN
代理机构：北京方圆嘉禾知识产权代理有限公司
代理人：徐长波
更多信息请下载全文后查看。
