矿山测量基本知识

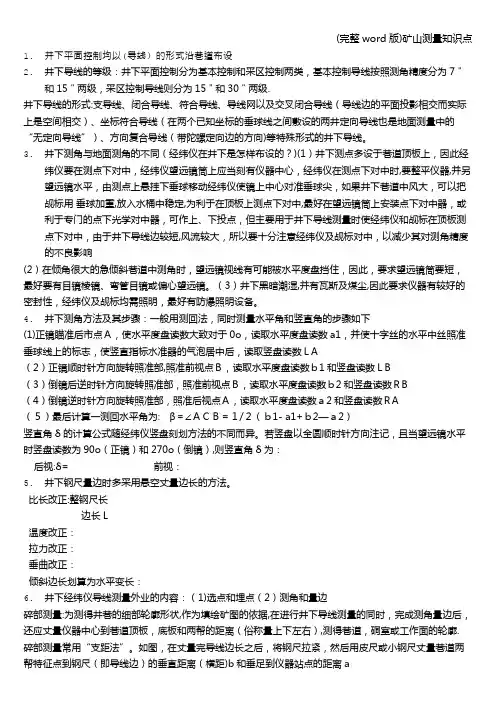

1.井下平面控制均以(导线）的形式沿巷道布设2.井下导线的等级：井下平面控制分为基本控制和采区控制两类，基本控制导线按照测角精度分为7＂和15＂两级，采区控制导线则分为15＂和30＂两级.井下导线的形式:支导线、闭合导线、符合导线、导线网以及交叉闭合导线（导线边的平面投影相交而实际上是空间相交）、坐标符合导线（在两个已知坐标的垂球线之间敷设的两井定向导线也是地面测量中的“无定向导线”）、方向复合导线（带陀螺定向边的方向)等特殊形式的井下导线。

3.井下测角与地面测角的不同（经纬仪在井下是怎样布设的？)(1）井下测点多设于巷道顶板上，因此经纬仪要在测点下对中，经纬仪望远镜筒上应当刻有仪器中心，经纬仪在测点下对中时,要整平仪器,并另望远镜水平，由测点上悬挂下垂球移动经纬仪使镜上中心对准垂球尖，如果井下巷道中风大，可以把觇标用垂球加重,放入水桶中稳定,为利于在顶板上测点下对中,最好在望远镜筒上安装点下对中器，或利于专门的点下光学对中器，可作上、下投点，但主要用于井下导线测量时使经纬仪和觇标在顶板测点下对中，由于井下导线边较短,风流较大，所以要十分注意经纬仪及觇标对中，以减少其对测角精度的不良影响(2）在倾角很大的急倾斜巷道中测角时，望远镜视线有可能被水平度盘挡住，因此，要求望远镜筒要短，最好要有目镜棱镜、弯管目镜或偏心望远镜。

（3）井下黑暗潮湿,并有瓦斯及煤尘,因此要求仪器有较好的密封性，经纬仪及觇标均需照明，最好有防爆照明设备。

4.井下测角方法及其步骤：一般用测回法，同时测量水平角和竖直角的步骤如下(1)正镜瞄准后市点Ａ，使水平度盘读数大致对于0o，读取水平度盘读数a1，并使十字丝的水平中丝照准垂球线上的标志，使竖直指标水准器的气泡居中后，读取竖盘读数ＬA（2）正镜顺时针方向旋转照准部,照准前视点Ｂ，读取水平度盘读数ｂ1和竖盘读数ＬB（3）倒镜后逆时针方向旋转照准部，照准前视点Ｂ，读取水平度盘读数ｂ2和竖盘读数ＲB（4）倒镜逆时针方向旋转照准部，照准后视点Ａ，读取水平度盘读数ａ2和竖盘读数ＲA（５）最后计算一测回水平角为: β＝∠ＡＣＢ＝１/２（ｂ1- a1+ｂ2—ａ2）竖直角δ的计算公式随经纬仪竖盘刻划方法的不同而异。

矿山测量试题库问答题（一）矿山测量基础知识（1-63题）1.地面上一点得空间位置在测量工作中是怎样表示的？2.何谓绝对高程，相对高程，高差？3.试述测量工作平面直角坐标系与教学计算中平面直角坐标系的不同点？4.普通测量学的任务是什么？5.何谓水准面？6.水平面与水准面有何区别？7.确定地面点位要做哪些基本测量工作？8.在测量中，采取哪些措施来保证测量成果的正确性？9.何谓正、反方位角？10.为了保证一般距离丈量的境地，应注意哪些事项？11.直线定向的目的是?常用什么来表示直线方向？12.距离丈量有哪些主要误差来源？13.直线定向与直线定线有何区别？14.试述罗盘仪测定磁方位角的主要操作步骤。

15.钢尺的名义长度与标准长度有何区别？16.何谓直线定线？17.何谓水准仪的视准轴误差？怎样检校？18.何谓高差闭合差？怎样调整高差闭合差？19.绘图说明水准仪用角螺旋使圆水准气泡居中的操作步骤。

20.影响水准测量成果的主要因素有哪些？如何减少或消除？21.水准测量中转点应如何选择？22.绘图说明水准测量的基本原理。

23.视差产生的原因是什么？如何消除？24.试述在一测站上测定两点高差的观测步骤。

25.如何进行圆水准器轴平行于竖轴的检校？26.为什么观测时要把水准仪安置在距两尺基本等远处？27.叙述用测回法观测水平角的观测程序。

28.指标差怎样检校？29.简述在一个测站上观测竖直角的方法和步骤。

30.水平角观测时应注意哪些事项31.竖角测量中指标差是指什么？32.什么叫水平角？33.经纬仪上有几对制动、微动螺旋？各起什么作用？如何正确使用？34.对中和整平的目的是什么？试述仅有一个水准管的经纬仪的整平操作方法。

35.什么是竖直角？36.何谓系统误差？偶然误差？有合区别？37.试述中误差，容许误差、相对误差的含义与区别？38.举例说明如何消除或减小仪器的系统误差？39.偶然误差具有什么特征？40.等精度观测中为什么说算术平均值是最可靠的值？41.从算术平均值中误差（M）的公式中，使我们在提高测量精度上能得到什么启示？42.什么叫观测误差？产生观测误差的原因有哪些？43.观测值函数的中误差与观测值中误差存在什么关系？44.闭和导线的内业计算有几步？有哪些闭合差？45.何谓基线闭合差、归零差、测回差、2C互差？46.绘图简述四个方向的方向观测方法？47.跨河水准测量中仪器与水准尺的安置为什么要构成平行四边形？48.简述四等水准测量（双面尺）一个测站的观测程序？49.导线布置的形式有哪几种？50.为敷设经纬仪导线，在选点时应考虑哪些问题？51.经纬仪导线测量中，应直接观测哪些元素？52.小三角测量的特点是什么？它与导线测量相比有何异同？53.小三角测量的布置形式有哪几种？54.试述高等线的性质？55.何谓坡度？在地形图上怎样确定两点间的坡度？56.何谓地形图及地形图比例尺？57.什么是比例尺的精度？58.表示地物的符号有哪几种？举例说明。

矿山测量测量基础知识导言矿山测量是矿山工程中至关重要的一环。

通过测量，可以获取准确的地理信息和工程数据，为矿山规划、设计、施工和管理提供科学依据。

矿山测量测量基础知识是每一个从事矿山工程领域的人必须掌握的基础知识。

本文将介绍矿山测量的基本概念、测量仪器、测量方法以及数据处理等方面的内容。

一、矿山测量的定义和作用矿山测量是指在矿山工程中，利用测量仪器和方法对地表、地下及矿体进行测量，获取准确的地理信息和工程数据的过程。

矿山测量在矿山工程中具有以下重要作用：1.矿山规划和设计：通过对矿山地理信息的测量，可以为矿山的规划和设计提供必要的数据，确定矿山的边界、地形、坡度等要素。

2.矿山施工和管理：矿山测量为矿山的施工和管理提供基础数据，保证工程的准确施工和管理。

3.矿山安全监测：利用矿山测量技术，可以对矿山的地质构造、地下水位、矿体变化等进行监测，预防和避免矿山灾害的发生。

二、矿山测量仪器矿山测量中常用的仪器有全站仪、测距仪、经纬仪等。

下面介绍几种常见的矿山测量仪器：1.全站仪：全站仪是一种综合性的测量仪器，可以同时进行角度、距离和高程的测量。

它可以将测量结果直接输出到计算机中，实现自动化处理。

2.测距仪：测距仪是用来测量距离的仪器，分为电子测距仪和激光测距仪两种。

它可以精确测量点之间的距离，是矿山测量中常用的工具之一。

3.经纬仪：经纬仪是用来测量方位角和高程角的仪器，主要用于确定测量点的位置和方向。

三、矿山测量方法矿山测量中常用的方法有平面测量和高程测量两种。

下面介绍几种常见的矿山测量方法：1.平面测量：平面测量是指对地表上的点进行坐标测量的方法，常用的方法有三角测量、交会测量和导线测量。

–三角测量：通过测量三角形的边长和角度来确定测量点的坐标。

这种方法测量精度高，适用于中小范围的测量。

–交会测量：通过测量三个或以上点的方向和距离，交会计算得出测量点的坐标。

这种方法测量精度一般，适用于大范围的测量。

–导线测量：通过在地面上铺设导线，利用测距仪和全站仪进行测量，确定测量点的坐标。

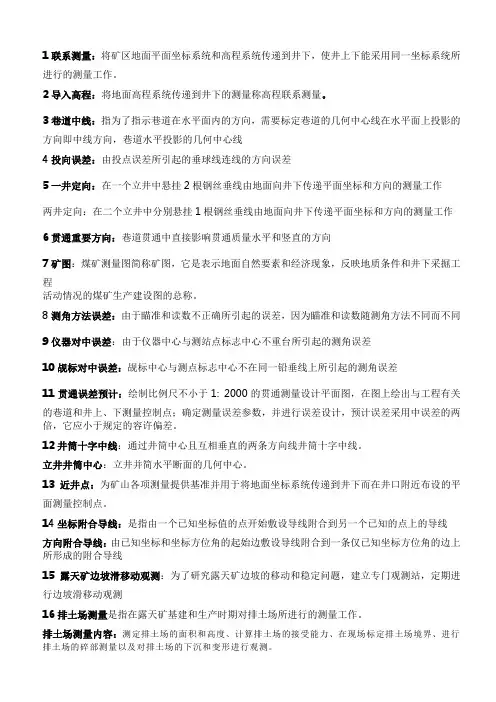

1联系测量：将矿区地面平面坐标系统和高程系统传递到井下，使井上下能采用同一坐标系统所进行的测量工作。

2导入高程：将地面高程系统传递到井下的测量称高程联系测量。

3巷道中线：指为了指示巷道在水平面内的方向，需要标定巷道的几何中心线在水平面上投影的方向即中线方向，巷道水平投影的几何中心线4投向误差：由投点误差所引起的垂球线连线的方向误差5一井定向：在一个立井中悬挂2根钢丝垂线由地面向井下传递平面坐标和方向的测量工作两井定向：在二个立井中分别悬挂1根钢丝垂线由地面向井下传递平面坐标和方向的测量工作6贯通重要方向：巷道贯通中直接影响贯通质量水平和竖直的方向7矿图：煤矿测量图简称矿图，它是表示地面自然要素和经济现象，反映地质条件和井下采掘工程活动情况的煤矿生产建设图的总称。

8测角方法误差：由于瞄准和读数不正确所引起的误差，因为瞄准和读数随测角方法不同而不同9仪器对中误差：由于仪器中心与测站点标志中心不重台所引起的测角误差10觇标对中误差：觇标中心与测点标志中心不在同一铅垂线上所引起的测角误差11贯通误差预计：绘制比例尺不小于1: 2000的贯通测量设计平面图，在图上绘出与工程有关的巷道和井上、下测量控制点；确定测量误差参数，并进行误差设计，预计误差采用中误差的两倍，它应小于规定的容许偏差。

12井筒十字中线：通过井筒中心且互相垂直的两条方向线井筒十字中线。

立井井筒中心：立井并简水平断面的几何中心。

13近井点：为矿山各项测量提供基准并用于将地面坐标系统传递到井下而在井口附近布设的平面测量控制点。

14坐标附合导线：是指由一个已知坐标值的点开始敷设导线附合到另一个已知的点上的导线方向附合导线：由已知坐标和坐标方位角的起始边敷设导线附合到一条仅已知坐标方位角的边上所形成的附合导线15露天矿边坡滑移动观测：为了研究露天矿边坡的移动和稳定问题，建立专门观测站，定期进行边坡滑移动观测16排土场测量是指在露天矿基建和生产时期对排土场所进行的测量工作。

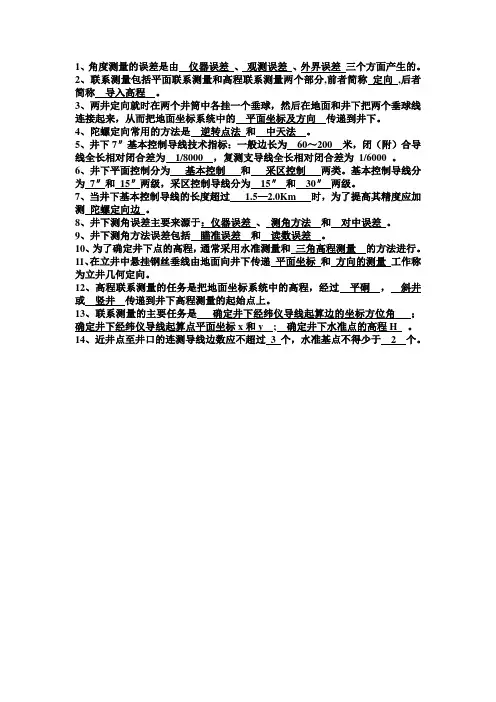

1、角度测量的误差是由仪器误差、观测误差、外界误差三个方面产生的。

2、联系测量包括平面联系测量和高程联系测量两个部分,前者简称定向,后者简称导入高程。

3、两井定向就时在两个井筒中各挂一个垂球，然后在地面和井下把两个垂球线连接起来，从而把地面坐标系统中的平面坐标及方向传递到井下。

4、陀螺定向常用的方法是逆转点法和中天法。

5、井下7″基本控制导线技术指标：一般边长为60～200 米，闭（附）合导线全长相对闭合差为1/8000 ，复测支导线全长相对闭合差为1/6000 。

6、井下平面控制分为基本控制和采区控制两类。

基本控制导线分为7″和15″两级，采区控制导线分为15″和30″两级。

7、当井下基本控制导线的长度超过 1.5—2.0Km 时，为了提高其精度应加测陀螺定向边。

8、井下测角误差主要来源于：仪器误差、测角方法和对中误差。

9、井下测角方法误差包括瞄准误差和读数误差。

10、为了确定井下点的高程，通常采用水准测量和三角高程测量的方法进行。

11、在立井中悬挂钢丝垂线由地面向井下传递平面坐标和方向的测量工作称为立井几何定向。

12、高程联系测量的任务是把地面坐标系统中的高程，经过平硐，斜井或竖井传递到井下高程测量的起始点上。

13、联系测量的主要任务是确定井下经纬仪导线起算边的坐标方位角；确定井下经纬仪导线起算点平面坐标x和y ; 确定井下水准点的高程H 。

14、近井点至井口的连测导线边数应不超过3 个，水准基点不得少于 2 个。
