数控机床编程与操作（第四版数控铣床加工中心分册）习题册参考答案第一章数控铣床/加工中心及其编程基础第一节数控铣床/加工中心概述一、填空题1. 数控技术2. 车削加工3. 铣削镗削4. 刀库刀具自动交换装置5. 采用点位控制系统刀具移动轨迹6. 数控装置刀库和换刀装置7. 分盘式刀库链式刀库8. 法那科西门子华中数控广州数控二、选择题1.C2.D3.B4.D5.C6.D三、判断题1.×2.×3.×4.√5.√6.×第二节数控加工与数控编程概述一、填空题1. 加工程序数字控制2. 加工程序加工精度3. 手工编程自动编程4. 确定加工工艺数值计算制作控制介质5. 软磁盘移动存储器硬盘6. 语言式交互式CAD/CAM7. 程序程序数控编程8.UG PRO/E MASTERCAM POWERMILL二、选择题1.A2.C3.B4.C5.A6.B三、判断题1.×2.×3.×4.√5.√第三节数控铣床/加工中心编程基础知识一、填空题1. 标准坐标系2. X Y Z3. 主轴X远离4. 右右5. 程序号程序内容程序结束6.O 四位数字7.M02 M30 M17 M02 RET8. 字—地址使用分隔符固定9. ( ) ; 10. 基准参考正二、选择题1.C2.A3.D4.C5.A6.D7.B8.B9.D三、判断题1.×2.×3.√4.√5.×6.×7.×8.√9.√10.×第四节数控机床的有关功能及规则一、填空题1. 准备功能辅助功能其他功能2. 1号刀具2号刀沿3. 每分钟每转mm / min mm / r4.G96 G97 v =πDn / 10005.M03 M04 M056. 模态代码续效非模态非续效7. XY ZX YZ8. 绝对坐标相对坐标9. 合成速度圆弧的切线方向的速度10. 50%~120%二、选择题1.D2.A3.A4.C5.D6.A7.A8.C9.C 10.D 11.C 12.B三、判断题1.×2.×3.×4.√5.×6.√7.√8.×9.√10.√第五节数控铣床/加工中心编程的常用功能指令一、填空题1.G00 G01 顺时针圆弧插补逆时针圆弧插补2. 圆弧半径起点到圆心矢量3.M98 M99 M08 M094. 正值负值5.G006. 镗平面锪孔7. 工件坐标系8. 暂停10s9. 至绝对坐标X-30.0 处10. G75二、选择题1.D2.C3.D4.C5.B6.A7.B8.B9.B 10.A 11.A 12.A三、判断题1.×2.×3.√4.√5.√6.×7.√8.×9.√10.√11.√12.√13.√14.×15.√四、编程题略。

数控机床编程与操作（第四版数控铣床加工中心分册）习题册参考答案第一章数控铣床/加工中心及其编程基础第一节数控铣床/加工中心概述一、填空题1. 数控技术2. 车削加工3. 铣削镗削4. 刀库刀具自动交换装置5. 采用点位控制系统刀具移动轨迹6. 数控装置刀库和换刀装置7. 分盘式刀库链式刀库8. 法那科西门子华中数控广州数控二、选择题1.C2.D3.B4.D5.C6.D三、判断题1.×2.×3.×4.√5.√6.×第二节数控加工与数控编程概述一、填空题1. 加工程序数字控制2. 加工程序加工精度3. 手工编程自动编程4. 确定加工工艺数值计算制作控制介质5. 软磁盘移动存储器硬盘6. 语言式交互式CAD/CAM7. 程序程序数控编程8.UG PRO/E MASTERCAM POWERMILL二、选择题1.A2.C3.B4.C5.A6.B三、判断题1.×2.×3.×4.√5.√第三节数控铣床/加工中心编程基础知识一、填空题1. 标准坐标系2. X Y Z3. 主轴X远离4. 右右5. 程序号程序内容程序结束6.O 四位数字7.M02 M30 M17 M02 RET8. 字—地址使用分隔符固定9. ( ) ; 10. 基准参考正二、选择题1.C2.A3.D4.C5.A6.D7.B8.B9.D三、判断题1.×2.×3.√4.√5.×6.×7.×8.√9.√10.×第四节数控机床的有关功能及规则一、填空题1. 准备功能辅助功能其他功能2. 1号刀具2号刀沿3. 每分钟每转mm / min mm / r4.G96 G97 v =πDn / 10005.M03 M04 M056. 模态代码续效非模态非续效7. XY ZX YZ8. 绝对坐标相对坐标9. 合成速度圆弧的切线方向的速度10. 50%~120%二、选择题1.D2.A3.A4.C5.D6.A7.A8.C9.C 10.D 11.C 12.B三、判断题1.×2.×3.×4.√5.×6.√7.√8.×9.√10.√第五节数控铣床/加工中心编程的常用功能指令一、填空题1.G00 G01 顺时针圆弧插补逆时针圆弧插补2. 圆弧半径起点到圆心矢量3.M98 M99 M08 M094. 正值负值5.G006. 镗平面锪孔7. 工件坐标系8. 暂停10s9. 至绝对坐标X-30.0 处10. G75二、选择题1.D2.C3.D4.C5.B6.A7.B8.B9.B 10.A 11.A 12.A三、判断题1.×2.×3.√4.√5.√6.×7.√8.×9.√10.√11.√12.√13.√14.×15.√四、编程题略。

数控加工编程与操作习题集一、选择题1、数控系统之所以能进行复杂的轮廓加工，是因为它具有( C )。

A)位置检测功能 B)PLC功能C)插补功能D)自动控制2、数控编程人员在数控编程和加工时使用的坐标系是( C )。

A)右手直角笛卡尔坐标系 B)机床坐标系 C)工件坐标系D)直角坐标系3、在编制加工中心的程序时应正确选择( D)的位置，要避免刀具交换时与工件或夹具产生干涉。

A)对刀点B)工件原点C)参考点 D)换刀点4、一般而言，增大工艺系统的( A )才能有效地降低振动强度。

A)刚度B)强度C)精度D)硬度5、( A )是指机床上一个固定不变的极限点。

A)机床原点B)工件原点C)换刀点D)对刀点6、数控机床的旋转轴之一B轴是绕( B )直线轴旋转的轴。

A)X轴B)Y轴C)Z轴D)W轴7、机床坐标系判定方法采用右手直角的笛卡尔坐标系。

增大工件和刀具距离的方向是( B )。

A)负方向B)正方向C)任意方向D)条件不足不确定8、加工中心用刀具与数控铣床用刀具的区别( A )。

A)刀柄B)刀具材料C)刀具角度D)拉钉9、选择数控机床的精度等级应根据被加工工件( A )的要求来确定的。

A)关键部位加工精度B)一般精度C)长度D)外径10、下列哪项工作不属于数控编程的范畴( D )。

A)数值计算B)键入程序、制作介质C)确定进给速度和走刀路线D)对刀、设定刀具参数11、ISO标准规定增量尺寸方式的指令为( B )。

A) G90 B) G91 C) G92 D)G9312、沿刀具前进方向观察，刀具偏在工件轮廓的左边是 B 指令，刀具偏在工件轮廓的右边是( C ) 指令。

A) G40 B) G41 C) G4213、刀具长度正补偿是( A ) 指令，负补偿是( B ) 指令，取消补偿是( C ) 指令。

A) G43 B) G44 C) G4914、在铣削工件时，若铣刀的旋转方向与工件的进给方向相反称为( B )。

数控机床编程与操作（第四版数控铣床加工中心分册）习题册参考答案第一章数控铣床/加工中心及其编程基础第一节数控铣床/加工中心概述一、填空题1. 数控技术2. 车削加工3. 铣削镗削4. 刀库刀具自动交换装置5. 采用点位控制系统刀具移动轨迹6. 数控装置刀库和换刀装置7. 分盘式刀库链式刀库8. 法那科西门子华中数控广州数控二、选择题1.C2.D3.B4.D5.C6.D三、判断题1.×2.×3.×4.√5.√6.×第二节数控加工与数控编程概述一、填空题1. 加工程序数字控制2. 加工程序加工精度3. 手工编程自动编程4. 确定加工工艺数值计算制作控制介质5. 软磁盘移动存储器硬盘6. 语言式交互式CAD/CAM7. 程序程序数控编程8.UG PRO/E MASTERCAM POWERMILL二、选择题1.A2.C3.B4.C5.A6.B三、判断题1.×2.×3.×4.√5.√第三节数控铣床/加工中心编程基础知识一、填空题1. 标准坐标系2. X Y Z3. 主轴X远离4. 右右5. 程序号程序内容程序结束6.O 四位数字7.M02 M30 M17 M02 RET8. 字—地址使用分隔符固定9. ( ) ; 10. 基准参考正二、选择题1.C2.A3.D4.C5.A6.D7.B8.B9.D三、判断题1.×2.×3.√4.√5.×6.×7.×8.√9.√10.×第四节数控机床的有关功能及规则一、填空题1. 准备功能辅助功能其他功能2. 1号刀具2号刀沿3. 每分钟每转mm / min mm / r4.G96 G97 v =πDn / 10005.M03 M04 M056. 模态代码续效非模态非续效7. XY ZX YZ8. 绝对坐标相对坐标9. 合成速度圆弧的切线方向的速度10. 50%~120%二、选择题1.D2.A3.A4.C5.D6.A7.A8.C9.C 10.D 11.C 12.B三、判断题1.×2.×3.×4.√5.×6.√7.√8.×9.√10.√第五节数控铣床/加工中心编程的常用功能指令一、填空题1.G00 G01 顺时针圆弧插补逆时针圆弧插补2. 圆弧半径起点到圆心矢量3.M98 M99 M08 M094. 正值负值5.G006. 镗平面锪孔7. 工件坐标系8. 暂停10s9. 至绝对坐标X-30.0 处10. G75二、选择题1.D2.C3.D4.C5.B6.A7.B8.B9.B 10.A 11.A 12.A三、判断题1.×2.×3.√4.√5.√6.×7.√8.×9.√10.√11.√12.√13.√14.×15.√四、编程题略。

学号：姓名：班级：作业一数控铣削加‎工工艺习题‎一判断题1.在卧式铣床‎上加工表面‎有硬皮的毛‎坯零件时，应采用逆铣‎切削。

（）2.执行程序铣‎削工件前，宜依程序内‎容将刀具移‎至适当位置‎。

（）3.铣削速度＝π×铣刀直径×每分钟回转‎数。

（）4.较硬工件宜‎以低速铣削‎。

（）5.铣削中发生‎紧急状况时‎，必须先按紧‎急停止开关‎。

（）6.在可能情况‎下，铣削平面宜‎尽量采用较‎大直径铣刀‎。

（）7.T槽铣刀在‎铣削时，只有圆外围‎的刃口与工‎件接触。

（）8.铣刀材质一‎般常用高速‎钢或碳钢。

（）9.顺铣削是铣‎刀回转方向‎和工件移动‎方向相同。

（）10.切削液之主‎要目的为冷‎却与润滑。

（）11.精铣削时，在不考虑螺‎杆背隙情况‎下，顺铣削法较‎不易产生振‎动。

（）12.铣刀寿命与‎每刃进给量‎无关。

（）13.逆铣削法较‎易得到良好‎的加工表面‎。

（）14.铣刀的材质‎优劣是影响‎铣削效率的‎主要因素之‎一。

（）15.铣削中产生‎振动，其可能原因‎为虎钳或工‎件未固定好‎。

（）16.选用面铣刀‎的切削条件‎时，必须考虑工‎件的材质及‎硬度。

( ）17.欲得较佳的‎加工表面时‎，宜选用刃数‎多的铣刀。

（）18.铣削平面如‎有异常振动‎时，减少进给量‎可以改善。

（）19.粗铣一般采‎用逆铣削为‎佳。

（）20.铣床上钻小‎孔宜先钻中‎心孔为佳。

（）21.向下铣削亦‎称顺铣，是指铣刀的‎回转方向与‎床台移动方‎向相反。

（）22.在长方体工‎件上铣削Ｔ‎槽时，可用Ｔ槽铣‎刀直接铣切‎。

（）23.工作图注明‎25±0.02㎜之孔则钻头‎选用ψ25‎。

（）二填空题1.铣削过程中‎所选用的切‎削用量称为‎铣削用量，铣削用量包‎括铣削宽度‎、铣削深度、、进给量。

2.粗铣平面时‎，因加工表面‎质量不均，选择铣刀时‎直径要一些。

精铣时，铣刀直径要‎，最好能包容‎加工面宽度‎。

3.在数控铣床‎上加工整圆‎时，为避免工件‎表面产生刀‎痕，刀具从起始‎点沿圆弧表‎面的进入，进行圆弧铣‎削加工；整圆加工完‎毕退刀时，顺着圆弧表‎面的退出。

数控编程与操作试题（答案）一、填空题1、数控机床实现插补运算较为成熟并得到广泛应用的是直线插补和圆弧插补。

2、数控机床中的标准坐标系采用_笛卡儿直角坐标系_，并规定__增大__刀具与工件之间距离的方向为坐标正方向。

3、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。

4、为了提高加工效率，进刀时，尽量接近工件的切削开始点，切削开始点的确定以不碰撞工件为原则。

5、数控编程描述的是刀尖点的运动轨迹，加工时也是按刀尖对刀。

20、合适加工中心的零件形状有平面、曲面、孔、槽等6、在返回动作中，用G98指定刀具返回_初始平面_；用G99指定刀具返回_R点平面_。

7、除换刀程序外，加工中心的编程方法和普通数控机床相同二、判断题1、通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

（√）2、数控机床加工过程中可以根据需要改变主轴速度和进给速度。

（√）3、同一工件，无论用数控机床加工还是用普通机床加工，其工序都一样。

（某）4、数控车床加工球面工件是按照数控系统编程的格式要求，写出相应的圆弧插补程序段。

（√）5、数控车床的刀具功能字T既指定了刀具数，又指定了刀具号。

（某）6、数控机床的编程方式是绝对编程或增量编程。

（某）7、于某Y平面执行圆弧切削的指令，可写成G17G02某_Y_R_F_；。

（√）8、程序指令G90G28Z5.0；代表Z轴移动5㎜。

（某）9、程序G01某40.0Y20.0F100.0.，刀具进给到（40，20）点，某、Y两轴均以每分钟100㎜的进给率进给。

（某）10、指令G43、G44、G49为刀具半径左、右补正与消除。

（某）三、选择题1、数控机床主轴以800转/分转速正转时，其指令应是（A）。

A、M03S800B、M04S800C、M05S8002、各几何元素间的联结点称为（A）。

A、基点B、节点C、交点3、G41指令的含义是（D）A、直线插补B、圆弧插补C、刀具半径右补偿D、刀具半径左补偿4、数控机床的T指令是指（D）A、主轴功能B、辅助功能C、进给功能D、刀具功能5、执行下列程序后，镗孔深度是（A）G90G01G44Z-50H02F100（H02补偿值2.00mm）A、48mmB、52mmC、50mm6、数控车床在加工中为了实现对车刀刀尖磨损量的补偿，可沿假设的刀尖方向，在刀尖半径值上，附加一个刀具偏移量，这称为（B）。

《数控编程及操作》习题及答案数控综合试题库一填空题1．数控系统的发展方向将紧紧围绕着性能、价格和可靠性三大因素进行。

2．加工中心按主轴在空间所处的状态可以分为立式、卧式和复合式。

3．数控机床的导轨主要有滑动、滚动、静压三种。

4．数控机床的类别大致有开环、闭环、半闭环。

5．按车床主轴位置分为立式和卧式。

6．世界上第一台数控机床是 1952 年 PARSONS公司与麻省理工学院合作研究的三坐标数控铣床。

7．数控电加工机床主要类型有点火花成型和线切割机床。

8．铣削各种允许条件下，应尽量选择直径较大的铣刀，尽量选择刀刃较短的铣刀。

9．合适加工中心的零件形状有平面、曲面、孔、槽等。

10．数控加工程序的定义是按规定格式描述零件几何形状和加工工艺的数控指令集。

11．常用夹具类型有通用、专用、组合。

13．基点是构成轮廓的不同几何素线的交点或切点。

14．加工程序单主要由程序体和注释两大部分构成。

15．自动编程又称为计算机辅助编程。

其定义是：利用计算机和相应的前置、后置处理程序对零件进行处理，以得到加工程序单和数控穿孔的一种编程方法。

16.按铣刀形状分有盘铣刀、圆柱铣刀、成形铣刀、鼓形刀铣17．按走丝快慢，数控线切割机床可以分为快走丝和慢走丝。

18．数控机床实现插补运算较为成熟并得到广泛应用的是直线插补和圆弧插补。

18．穿孔带是数控机床的一种控制介质，国际上通用标准是ISO 和EIA 两种，我国采用的标准是I SO。

19．自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以自动编程语言为基础的自动编程方法和以计算机绘图语言为基础的自动编程方法。

20．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。

按控制方式又可分为开环、闭环和半闭环控制等21．对刀点既是程序的起点，也是程序的终点。

为了提高零件的加工精度，对刀点应尽量选在零件的设计基准或工艺基准上。

22．在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。

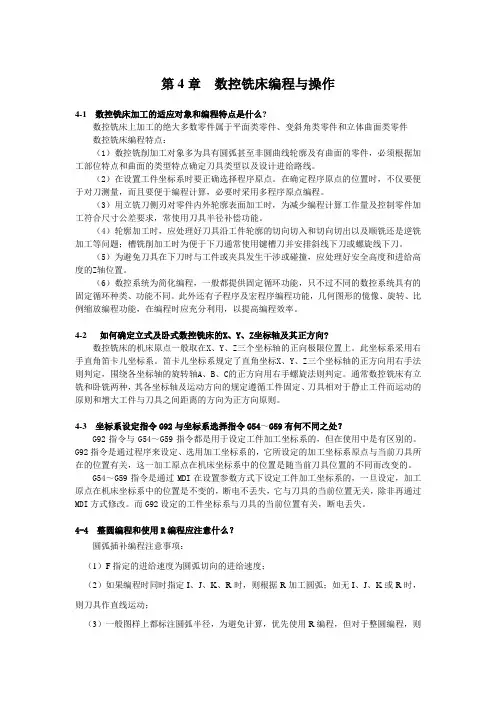

第4章数控铣床编程与操作4-1 数控铣床加工的适应对象和编程特点是什么?数控铣床上加工的绝大多数零件属于平面类零件、变斜角类零件和立体曲面类零件数控铣床编程特点：（1）数控铣削加工对象多为具有圆弧甚至非圆曲线轮廓及有曲面的零件，必须根据加工部位特点和曲面的类型特点确定刀具类型以及设计进给路线。

（2）在设置工件坐标系时要正确选择程序原点。

在确定程序原点的位置时，不仅要便于对刀测量，而且要便于编程计算，必要时采用多程序原点编程。

（3）用立铣刀侧刃对零件内外轮廓表面加工时，为减少编程计算工作量及控制零件加工符合尺寸公差要求，常使用刀具半径补偿功能。

（4）轮廓加工时，应处理好刀具沿工件轮廓的切向切入和切向切出以及顺铣还是逆铣加工等问题；槽铣削加工时为便于下刀通常使用键槽刀并安排斜线下刀或螺旋线下刀。

（5）为避免刀具在下刀时与工件或夹具发生干涉或碰撞，应处理好安全高度和进给高度的Z轴位置。

（6）数控系统为简化编程，一般都提供固定循环功能，只不过不同的数控系统具有的固定循环种类、功能不同。

此外还有子程序及宏程序编程功能，几何图形的傹像、旋转、比例缩放编程功能，在编程时应充分利用，以提高编程效率。

4-2 如何确定立式及卧式数控铣床的X、Y、Z坐标轴及其正方向?数控铣床的机床原点一般取在X、Y、Z三个坐标轴的正向极限位置上。

此坐标系采用右手直角笛卡儿坐标系。

笛卡儿坐标系规定了直角坐标X、Y、Z三个坐标轴的正方向用右手法则判定，围绕各坐标轴的旋转轴A、B、C的正方向用右手螺旋法则判定。

通常数控铣床有立铣和卧铣两种，其各坐标轴及运动方向的规定遵循工件固定、刀具相对于静止工件而运动的原则和增大工件与刀具之间距离的方向为正方向原则。

4-3坐标系设定指令G92与坐标系选择指令G54～G59有何不同之处？G92指令与G54～G59指令都是用于设定工件加工坐标系的，但在使用中是有区别的。

G92指令是通过程序来设定、选用加工坐标系的，它所设定的加工坐标系原点与当前刀具所在的位置有关，这一加工原点在机床坐标系中的位置是随当前刀具位置的不同而改变的。

模块五凹槽加工课题一键權铳削一、填充题1.可编程的坐标系偏移指令都是在________________ 坐标系基础上建立的。

2.法那克系统坐标系偏移指令格式为__________________ ,其中__________ 表示坐标系在各坐标轴方向的偏移量。

3.法那克系统取消坐标系偏移指令格式为：____________________________4.西门子802D系统坐标系偏移指令格式为____________________ ,取消坐标系偏移指令格式为______________________ ，5.在工件坐标系中建立的 _____________ 称为局部坐标系。

6.采用坐标系偏移指令后，刀具将在_________ 坐标系中运行。

7.加工凹槽时一般采用 __________ 切入、切出方式以消除凹槽表面产生刀痕。

8.加工凹槽时铳刀半径应 __________ 凹槽拐角圆弧半径。

9.当有几个尺寸、形状相同的凹槽时，为偏程方便，可把这部分尺寸、形状凹槽编写成______________ 以简化程序结构。

10.加工凹槽，___________ 时针方向铳削轮廓表而质量高。

11.当凹槽深度较深时，需________ 铳削才能完成加工。

12.西门子系统____ 凹槽循环指令加工凹槽，法那克系统_凹槽循环指令。

（填"有”或"没有”）二、判断题1.当加工相同的零件时，可编写子程以简化程序结构。

2.坐标系偏移指令可以对所有坐标轴零点进行偏移。

3.坐标系偏移指令格式应写一独立程序段。

4.法那克系统G52指令可以附加在前而的坐标系偏移值基础上再进行偏移。

5.西门子系统TRANS指令可以附加在前面的坐标系偏移值基础上再进行偏移。

6.西门子系统ATRANS指令可以附加在前面的坐标系偏移值基础上再进行偏移。

7.西门子802D系统当TRANS指令后不跟任何坐标轴时表示取消当前坐标系偏移。

8.法那克系统G52指令后不跟任何坐标轴名时表示取消当前坐标系偏移。

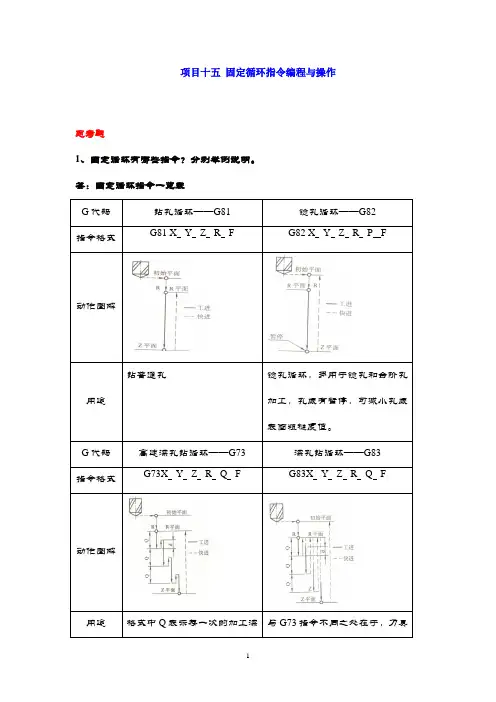

项目十五固定循环指令编程与操作思考题1、固定循环有哪些指令？分别举例说明。

答：固定循环指令一览表G代码钻孔循环——G81 锪孔循环——G82指令格式G81 X Y Z R F G82 X Y Z R P F 动作图解用途钻普通孔锪孔循环，多用于锪孔和台阶孔加工，孔底有暂停，可减小孔底表面粗糙度值。

G代码高速深孔钻循环——G73 深孔钻循环——G83 指令格式G73X Y Z R Q F G83X Y Z R Q F动作图解用途格式中Q表示每一次的加工深度（均为正值），Z向间歇进维生可实现排屑或断屑。

与G73指令不同之处在于，刀具间歇进给后每次都快速退回到R平面，实现断屑或排屑。

每次工进距离为Q+d，多用于深孔加工。

G代码左旋螺纹——G74 右旋螺纹——G84指令格式G74X Y Z R P F G84X Y Z R P F 动作图解用途用于左旋螺纹。

主轴反转工进，正轴退出到R点，恢复反转。

用于右旋螺纹。

主轴正转工进，反轴退回到R点，恢复正转。

2、G99和G98有什么区别？答：1.G99方式是表示加工完孔后，刀具返回初始平面。

一般应用于全部孔加工完或孔与孔之间有凸台或夹具等干涉件的情况，如图18-1所示。

格式如下：G99 G81 X Y Z R F2.G98方式是表示加工完孔后，刀具返加回到R平面（安全平面）。

一般应用于没有凸台或干涉的情况，如图18-1所示。

在加工孔系时，通常采用G98方式，以节省加工时间。

格式如下：G98 G81 X Y Z R F3、简述固定循环的动作。

答：固定循环动作（1）动作1（AB段）G17平面快速定位；（2）动作2（BR段）Z向快速进给到R点；（3）动作3（RZ段）Z轴切削进给，进行孔加工；（4）动作4（Z点）孔底部的动作；（5）动作5（ZR段）Z轴退刀；（6）动作6（RB段）Z轴快速回到起始位置。

4、固定循环在应用时有哪些需要注意的？答：注意事项1．应先使主轴旋转，然后在指定固定循环。
