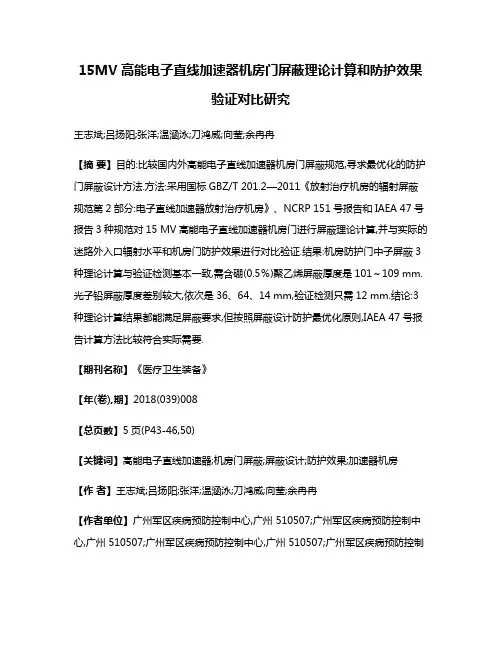

15MV高能电子直线加速器机房门屏蔽理论计算和防护效果验证对比研究王志斌;吕扬阳;张洋;温涵泳;刀鸿威;向莹;余冉冉【摘要】目的:比较国内外高能电子直线加速器机房门屏蔽规范,寻求最优化的防护门屏蔽设计方法.方法:采用国标GBZ/T 201.2—2011《放射治疗机房的辐射屏蔽规范第2部分:电子直线加速器放射治疗机房》、NCRP 151号报告和IAEA 47号报告3种规范对15 MV高能电子直线加速器机房门进行屏蔽理论计算,并与实际的迷路外入口辐射水平和机房门防护效果进行对比验证.结果:机房防护门中子屏蔽3种理论计算与验证检测基本一致,需含硼(0.5％)聚乙烯屏蔽厚度是101～109 mm.光子铅屏蔽厚度差别较大,依次是36、64、14 mm,验证检测只需12 mm.结论:3种理论计算结果都能满足屏蔽要求,但按照屏蔽设计防护最优化原则,IAEA 47号报告计算方法比较符合实际需要.【期刊名称】《医疗卫生装备》【年(卷),期】2018(039)008【总页数】5页(P43-46,50)【关键词】高能电子直线加速器;机房门屏蔽;屏蔽设计;防护效果;加速器机房【作者】王志斌;吕扬阳;张洋;温涵泳;刀鸿威;向莹;余冉冉【作者单位】广州军区疾病预防控制中心,广州 510507;广州军区疾病预防控制中心,广州 510507;广州军区疾病预防控制中心,广州 510507;广州军区疾病预防控制中心,广州 510507;广州军区疾病预防控制中心,广州 510507;广州军区疾病预防控制中心,广州 510507;广州军区疾病预防控制中心,广州 510507【正文语种】中文【中图分类】R318.6;TH7740 引言目前，国内关于电子直线加速器放射治疗机房的辐射屏蔽设计主要采用国家标准GBZ/T 201.2—2011《放射治疗机房的辐射屏蔽规范第2部分：电子直线加速器放射治疗机房》1]、NCRP Report No.151报告（以下简称“NCRP 151 号报告”）[2]和 IAEA Safety Repots Series No.47报告（以下简称“IAEA 47号报告”）[3]3种规范。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==核辐射论文篇一：核辐射论文外照射防护我们生活的世界里有着各种各样的辐射：从穿越星系而来的宇宙射线、核电站的核燃料到家里的大理石地板砖，从医院的X光机到阳光里的紫外线，从手机、微波炉、高压线到电视台广播台的信号塔，辐射无所不在，到处都是可能成为人们畏惧辐射的对象。
有些人对“辐射”非常恐惧，你甚至可以买到专门用来屏蔽无线电波的“防辐射孕妇装”、“防辐射床单”。
还有各种诸如“木耳防辐射”、“仙人掌防辐射”、“瓶装矿泉水防辐射”、“喝酸奶防辐射”等等流言。
那么，我们到底对辐射了解多少呢？这些防辐射的装备真的能防辐射吗？第一节外照射防护的基本方法基本原则：尽量减少或避免射线从外部对人体的照射，使之所受照射不超过国家规定的剂量限值。
外照射防护三要素：时间、距离、屏蔽1．时间防护(Time)累积剂量与受照时间成正比措施：充分准备，减少受照时间2．距离防护(Distance)剂量率与距离的平方成反比（点源）远距离操作；?任何源不能直接用手操作；措施：?注意β射线防护。
3. 屏蔽防护(Shielding)措施：设置屏蔽体?屏蔽材料和厚度的选择：根据辐射源的类型、射线能量、活度选择。
第二节外照射防护的屏蔽设计一、辐射类型1、原射线：从射线管窗口及过虑板而透过来的射线叫原射线。
其特点是穿透力强。
这种射线照到人体上都是有害的。
2、漏射线：凡是经过X射线管窗口以外的地方射出来的直射线，叫漏射线。
由于这部分X射线经过了X线管壳壁很厚的滤过，所以具有很厚的穿透能力。
漏射线透过管壳，向四面八方照射，特别是在X线管头四周的空间照射率较高。
3、散射线：原射线、漏射线照射到机房内的物品、墙壁、地面、天棚等上面有被这些物体所散射，这些被散射出来的X线可能再次打在物体上又被散射，这些被物体散射出来的辐射总称散射线。
X-工业CT机房的辐射防护设计一、设计依据经某院力学所技术人员介绍，将购买一台X射线工业CT机应用于物理材料与建筑材料等的断层成像，准备安置在一个约5平方米的机室中，同时设控制室与操作台，根据2005年12月1日实施的国务院第449号令《放射同位素与射线装置安全与防护条例》和卫生部2001年10月23日发布的18号令《放射防护器材与含放射性产品卫生管理办法》，就射线机房的安全防护建设与放射防护器材的应用等作了明确的规定。
射线机房的建设防护标准要求从事操作的人员年有效剂量当量不超过1mSv/a(高质量防护要求)；这就需要在建设设计中考虑辐射安全技术、工作人员防护、防护材料选择、合理优化防护施工，以及安全监测与事故预警应急机制。
二、设计标准1．国家环境保护法（1989）2．建设项目环境保护管理办法（1986）3．HJ/T61-2001《辐射环境监测技术规范》4．GB/T14583-93《环境地表γ辐射剂量率测定规范》5．GB18871-2002《电离辐射防护与辐射源安全基本标准》（替代GB8703-88辐射防护规定与GB4792-1984）6．《放射性防护和环境保护规程》三、X—工业CT机房的屏蔽设计1.MG450KV型X-CT探机的主要技术参数2、X-CT 室要求的主要尺寸3、X-CT 屏蔽厚度计算 1、计算公式22d T U Q d H B mt xt ⋅⋅⋅⋅= 2、X-CT 室混凝屏蔽土墙厚度计算结果3、 X-CT 室防护门铅屏蔽层厚度的计算结果4、X-CT 室顶屏蔽层厚度假定X 射线对直接对顶照射，只有漏射线和散射线对屋顶照射。
（1）漏射线辐射屏蔽天津坤鑫电子仪器有限公司MG450KV 型X-CT 机的说明书未给出其漏射辐射的空气吸收剂量，根据现有资料给出虚拟值为66.9×10-3Gy/h 。
减弱倍数为：2d H T D Km L ⋅=辐射剂量减弱K 倍所需的1/10减弱厚度的数目为：K n log =2logd H t T D m L ⋅⋅⋅=项目名称MG ：450kv漏射线防护层厚度（mm ）12.5（2）散射线辐射屏蔽Fd d T Q S H B se se mt s 400)()(22⋅⋅⋅=GM450kv ：11322min 10419.59.476360000019.04007.031.0---⋅⋅⨯=⨯⨯⨯⨯⨯=mA rem Bs项目名称MG （450kv ）铅屏蔽层厚度（L=L S ，∵ΔL ＞3Δ1/2），（mm ） 335 考虑2倍安全系数屏蔽层厚度（L 1+Δ1/2），（mm ）350.6四、X 射线探伤主要设计参数：项目名称MG （400kv ）屏蔽墙，（mm ） 46 屏蔽屋顶，（mm ） 29.5 工件门铅屏蔽层，（mm ）35.2五、X 射线探伤室的通风X 射线照空气，可使空气内产生臭氧和氮氧化物，而臭氧空气中浓度限值为0.1ppm ，氮氧化物空气中浓度限值为5ppm 。
射频屏蔽的方法全文共四篇示例，供读者参考第一篇示例：射频屏蔽是指通过一系列方法来隔离和阻断无线电频率信号的传播和干扰，以确保无线电设备和系统的正常工作。
在当今数字化、信息化的社会中，射频屏蔽技术的应用越来越广泛，涉及通信、电子、医疗、军事等领域。
本文将介绍一些常见的射频屏蔽方法，帮助读者更好地了解和运用这一技术。
一、金属屏蔽罩金属屏蔽罩是射频屏蔽的常用方法之一，通过将需要屏蔽的设备或部件包裹在金属罩内，可有效隔离外部无线电频率信号的干扰。
常见的金属材料包括铝、镍铜合金、钢铁等，其屏蔽性能与材料的导电性和透射性有关。
二、金属屏蔽板金属屏蔽板是一种常见的射频屏蔽材料，可以直接用于设备表面或内部的电路板屏蔽。
通过将金属屏蔽板布置在设备内部或电路板上，可以有效减少射频信号的泄漏和干扰，提高设备的抗干扰能力。
金属屏蔽板的选择应考虑其材料、厚度、表面处理等因素。
三、射频屏蔽涂料射频屏蔽涂料是一种特殊的材料，具有良好的射频屏蔽性能。
通过在设备表面或内部涂覆射频屏蔽涂料，可以有效隔离无线电频率信号的干扰。
射频屏蔽涂料的选择应考虑其屏蔽性能、耐久性和适用范围等因素。
四、射频屏蔽隔帘射频屏蔽隔帘是一种被动屏蔽装置，常用于射频实验室、医疗设备室等场景。
通过使用具有射频屏蔽性能的材料制作隔帘，可以有效隔离外部射频信号的干扰，保证实验设备和医疗设备的正常运行。
五、接地屏蔽接地屏蔽是一种常见的射频屏蔽方法，其原理是通过将设备或线路的外壳、屏蔽罩等与地线相连，将外部射频信号引入地线，从而减小信号的干扰。
良好的接地设计和接地屏蔽可以有效减少电磁干扰，提高设备的稳定性和抗干扰能力。
六、射频屏蔽橡胶射频屏蔽橡胶是一种具有良好屏蔽性能的材料，常用于制作射频屏蔽垫、垫圈等部件。
通过在设备的接口、连接部件等位置使用射频屏蔽橡胶，可以有效隔离外部射频信号的干扰，提高设备的抗干扰能力。
总结：射频屏蔽技术在现代电子领域扮演着重要的角色，不仅可以保障通信设备和系统的稳定性和可靠性，也对提高设备的抗干扰能力具有积极的作用。
C级屏蔽机房建设方案北京XXX有限公司2019年X月电磁屏蔽室(屏蔽机房)建设方案第一部分总体设计一、设计依据和标准规范1.使用方的需求文件和数据。
2.《高性能屏蔽室屏蔽效能的测量方法》GJB12190-20063.《电子计算机机房设计规范》GB50174-934.《供配电系统设计规范》GB50052-955.《电子计算机机房工程施工及验收规范》(SJ/T30003-93)6.《建筑内部装修设计防火规范》(GB50222-95)7.《供配电系统设计规范》(GB50052-92)8.《电气装置安装工程施工及验收规范》(GBJ32-82)9.《防静电活动地板通用规范》(SJ/T10796-2001)10.《电磁屏蔽室工程施工及验收规范》(SJ31470-2002)11.《电磁屏蔽室工程技术规范》(GB/T50719-2011)二、屏蔽室外形尺寸：16. 8m*8. 5m*3. 5m三、屏蔽效能：（测试方法按GB12190-2006标准执行）磁场14KHz^70dB 100KHz^95dB电场200KHz-50\IHz^l00dB平面波50\IHz-lGHz^ll0dB微波lGHzTOGHztlOOdB结构形式：单层钢板焊接式第二部分屏蔽系统设计一、屏蔽壳体屏蔽壳体是钢板经连续拼接形成的六面体结构，屏蔽壳体既是保证屏蔽室屏蔽性能的基础，又是各种装饰材料及大部分附属系统的载体，是屏蔽室的最基本组成部分。
1、屏蔽壳体主要由钢板、支撑龙骨组成。
本方案墙面、顶面采用§ =2mm，地面采用6=3m的优质冷轧钢板，经剪裁、冲压制成单元模块，构建成六面屏蔽壳体，为使壳体具有防腐性能，焊接前模块均刷涂醇酸铁红底漆两遍，灰醇酸防锈漆一遍，并预留焊缝位置，待焊接结束后，焊缝处补刷防锈油漆。
焊接方式采用二氧化碳气体保护焊, 其特点是受热面积小，整体变形小平整度高，焊缝抗氧化好。
2、壳体龙骨地面龙骨：在基建地面上先铺设厚度为5mm的绝缘块，其上铺设地梁，地梁采用30X50X2矩形管制成，地梁间距为500 mmX417mm,地梁间断续焊固定牢固，焊缝长与间距为15X300,地梁铺设需平整。
辐射防护的方法辐射对人体的照射方式有外照射和内照射两种。
体外辐射源对人体的照射称为外照射，进入人体的放射性同位素对人体的照射，称为内照射。
外照射的基本防护原则是，缩短照射时间、加大人员与辐射源的距离和进行适当的屏蔽。
内照射防护最根本的方法是尽量减少放射性物质进入体内的机会。
例如制定合理的卫生管理制度，通风，密闭存放和操作，个人防护等等。
第一节 X 或?射线的外照射防护与X 、?射线相关的辐射源有：X 射线机、加速器X 射线源和放射性核素。
X 射线机的工作电压通常低于400kV ，电子加速器产生的高能X 射线一般为2~30MeV 。
放射性核素产生的X 或?射线一般在几keV 到几MeV 之间。
1．1 X 或?辐射源的剂量计算1、 X 射线机X 射线机的发射率常数?X 定义为：当管电流为1mA 时，距离阳极靶1m 处，由初级射线束产生的空气比释动能率，其单位是mGy ?m 2?mA -1?min -1。
发射率常数?X 与X 射线管类型、管电压及其电压波形、靶的材料和形状、以及过滤片的材料和厚度等因素有关。
准确的发射率常数应通过实验测量得出。
准确度要求不高时，也可查手册中的发射率常数曲线来近似估计。
空气比释动能率.K a 可近似按下式计算： 式中，r 0=1m ；I 是管电流，单位是mA ；.K a 的单位是mGy ?min -1。
例1：为某患者做X 射线拍片，设X 射线管钨靶离患者，曝光时间。
已知管电压为90kV 、管电流50mA ，出口处过滤片为2mm 铝。
试估算患者表面所在处的吸收剂量（忽略人身的散射影响）。
解：查得该条件下，发射率常数?X 为 mGy ?m 2?mA -1?min -1，由公式（2．1）计算.K a 为693 mGy ?min -1，空气比释动能为 mGy 。
吸收剂量值近似等于空气比释动能值，为 mGy 。
2、 加速器X 射线源由加速器输出的电子束产生的X 射线源的发射率，同电子能量、束流强度、靶物质的原子序数以及靶的厚度等因素有关，并随出射角度而异。

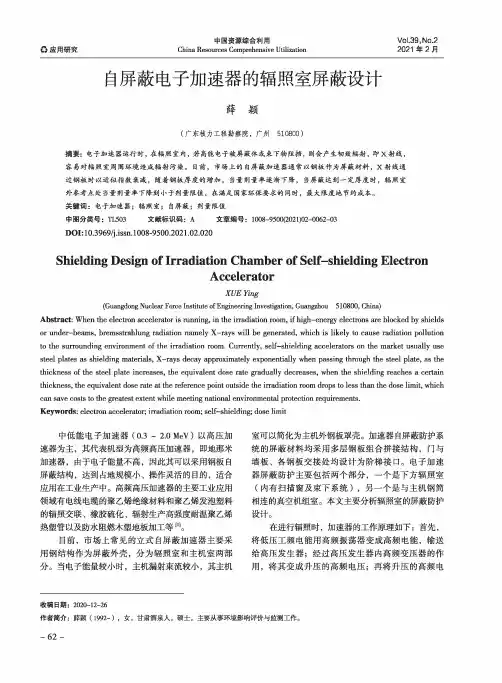

中国资源综合利用China Resources Comprehensive Utilization Vol.39,No.2 2021年2月©应用研究自屏蔽电子加速器的辐照室屏蔽设计薛颖（广东核力工程勘察院，广州510800）摘要：电子加速器运行时，在辐照室内，若高能电子被屏蔽体或束下物阻挡，则会产生韧致辐射，即X射线，容易对辐照室周围环境造成辐射污染。
目前，市场上的自屏蔽加速器通常以钢板作为屏蔽材料，X射线通过钢板时以近似指数衰减，随着钢板厚度的增加，当量剂量率逐渐下降，当屏蔽达到一定厚度时，辐照室外参考点处当量剂量率下降到小于剂量限值，在满足国家环保要求的同时，最大限度地节约成本。
关键词：电子加速器；辐照室；自屏蔽；剂量限值中图分类号：TL5O3文献标识码：A文章编号：1008-9500（2021）02-0062-03DOI:10.3969/j.issn.1008-9500.2021.02.020Shielding Design of Irradiation Chamber of Self-shielding ElectronAcceleratorXUE Ying(Guangdong Nuclear Force Institute of Engineering Investigation,Guangzhou510800,China)Abstract:When the electron accelerator is running,in the irradiation room,if high-energy electrons are blocked by shields or under-beams,bremsstrahlung radiation namely X-rays will be generated,which is likely to cause radiation pollution to the surrounding environment of the irradiation room.Currently,self-shielding accelerators on the market usually use steel plates as shielding materials,X-rays decay approximately exponentially when passing through the steel plate,as the thickness of the steel plate increases,the equivalent dose rate gradually decreases,when the shielding reaches a certain thickness,the equivalent dose rate at the reference point outside the irradiation room drops to less than the dose limit,which can save costs to the greatest extent while meeting national environmental protection requirements.Keywords：electron accelerator;irradiation room;self-shielding;dose lim辻中低能电子加速器（0.3~ 2.0MeV）以高压加速器为主，其代表机型为高频高压加速器，即地那米加速器，由于电子能量不高，因此其可以采用钢板自屏蔽结构，达到占地规模小、操作灵活的目的，适合应用在工业生产中。

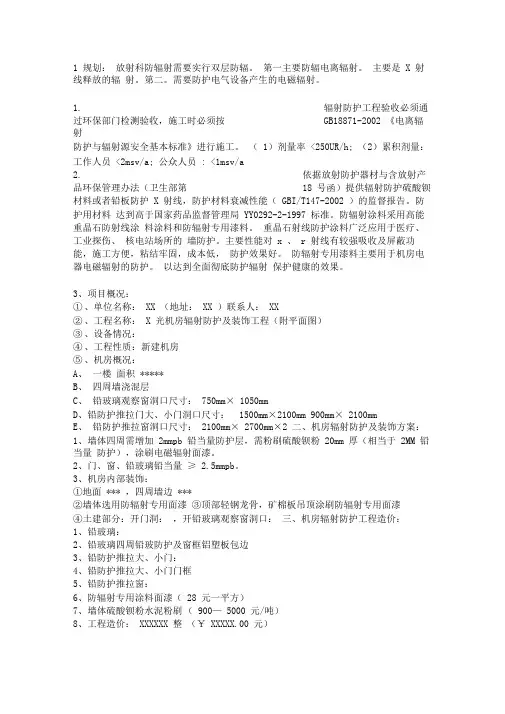

1 规划：放射科防辐射需要实行双层防辐。
