玉柴高压油泵介绍

喷油泵的结构与原理喷油泵总成组成：泵体部分、调速器部分以及提前器、输油泵等相关附件。

泵体部分功用：在精确的时刻供油（定时）；供给与柴油机工况相对应的油量（定量）；将柴油从低压提高到高压（定压）。

调速器的功用：根据柴油机负荷及转速的变化，对喷油泵的供油量进行自动调整，保证柴油机能稳定运转。

喷油泵的类型根据柴油机单缸功率范围对供油量的要求不同，以柱塞行程，泵缸中心距和结构型式、不同尺寸的柱塞直径为基础分为：直列式：A、B、P、Z和Ⅰ、Ⅱ、Ⅲ号泵等。

分配式：VE泵。

玉柴：A、P型泵，VE泵。

A型喷油泵的结构和工作原理A型BOSCH公司研究开发的直列式高压燃油喷射泵，广泛应用于中小功率的柴油机。

最大泵端压力：60MPa最大几何供油量：130ml/str（7°供油持续角） 最大配套柴油机功率：22kW/缸A型喷油泵的结构和工作原理A型喷油泵的结构和工作原理A型泵泵体为整体结构，总成装有凸轮轴、挺柱、柱塞、出油阀、出油阀紧座等工作零部件。

凸轮轴在发动机动力驱动下转动，通过凸轮推动挺柱滚轮，使挺柱在泵体导向孔内作上、下往复运动，柱塞小端嵌在弹簧下座的槽内，随挺柱而上、下运动进行供油。

凸轮轴凸轮是传递动力并使柱塞按一定规律供油的重要零件。

凸轮轴按驱动轴径分，有20毫米和17毫米两种，前者应用于单缸功率较大的发动机；后者应用于单缸功率较小的发动机。

凸轮型线是影响油泵供油性能的重要因素，A型泵凸轮有多种型线，以供发动机性能需要选用。

凸轮轴挺柱挺柱将凸轮的旋转运动转换成柱塞的上、下往复运动。

挺柱高度影响柱塞开始供油的时间，从而影响凸轮的有效工作区域，对供油规律的变化起着重要的作用A型泵挺柱高度的调整有两种结构：挺柱垫片调整结构：（高速型）螺钉调整结构（标准型）柱塞和柱塞套柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm柱塞头部圆柱面上切有斜槽，柱塞头部斜槽的位置不同，改变供油量的方法也不同。

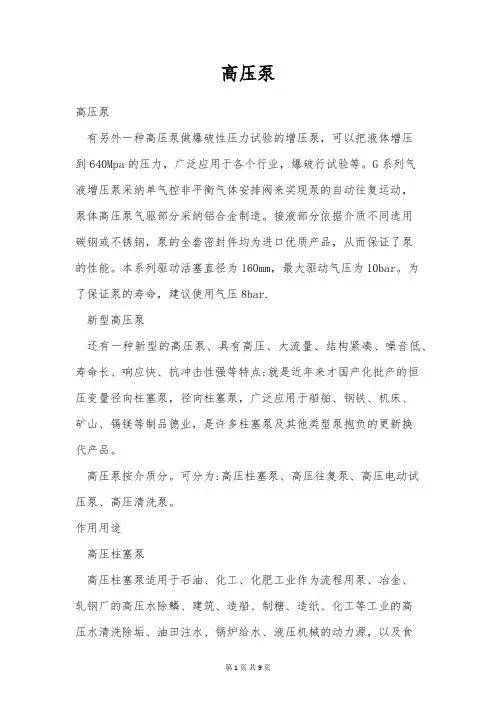

高压泵高压泵有另外一种高压泵做爆破性压力试验的增压泵，可以把液体增压到640Mpa的压力，广泛应用于各个行业，爆破行试验等。

G系列气液增压泵采纳单气控非平衡气体安排阀来实现泵的自动往复运动，泵体高压泵气驱部分采纳铝合金制造。

接液部分依据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。

本系列驱动活塞直径为160mm，最大驱动气压为10bar。

为了保证泵的寿命，建议使用气压8bar.新型高压泵还有一种新型的高压泵、具有高压、大流量、结构紧凑、噪音低、寿命长、响应快、抗冲击性强等特点;就是近年来才国产化批产的恒压变量径向柱塞泵，径向柱塞泵，广泛应用于船舶、钢铁、机床、矿山、锡镁等制品德业，是许多柱塞泵及其他类型泵抱负的更新换代产品。

高压泵按介质分。

可分为:高压柱塞泵、高压往复泵、高压电动试压泵、高压清洗泵。

作用用途高压柱塞泵高压柱塞泵适用于石油、化工、化肥工业作为流程用泵、冶金、轧钢厂的高压水除鳞、建筑、造船、制糖、造纸、化工等工业的高压水清洗除垢、油田注水、锅炉给水、液压机械的动力源，以及食品、制药等需要产生高压液体的部分，输送介质为无固体颗粒的流体。

高压柱塞泵包括高压三柱塞泵，此泵全部为卧式，它比立式更稳、振动小、装拆、修理便利。

也叫三缸泵，具有匀称的流量，压力脉动也相应减小。

机型系列号有:3D3Q 3D1 3D2 250TJ3 3D2A 3P00 3P10 3P20 3P30 3P40高压往复泵（1）高压往复泵适用于:清洗泵、流程泵、尿素铜液泵、基甲酸氨液二甲泵、食品均质泵、洗涤剂料浆泵、氨水泵、料浆泵、五钠泵、增压泵、注水泵、除鳞泵、输油泵、除锈泵、高压水雾化组装型式:有卧式、固定式、移动式。

传动型式:有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。

每个品种的泵都装有平安调压阀，泵的压力可任意调整。

泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。

高压油泵原理图
高压油泵是一种用于汽油和柴油发动机中的关键部件。

它的主要作用是将燃料从油箱抽送到喷油嘴，以满足发动机对燃料的需求。

下面是高压油泵的原理图：
原理图中，涉及到的主要组件有：
1. 出油阀：控制油泵进入喷油嘴的燃料量。

2. 输油泵：用于抽取油箱中的燃料。

3. 出油腔：存储抽取到的燃料。

4. 进油阀：控制燃料从油箱进入输油泵的流速。

5. 出油嘴：将燃料喷射到发动机的燃烧室。

6. 销轴：推动出油阀和进油阀的运动。

高压油泵的工作过程如下：
1. 当发动机开始运转时，出油阀关闭，进油阀打开。

2. 燃料从油箱经过进油阀进入输油泵，并随着进油阀的关闭而停止流动。

3. 输油泵通过销轴运动，将燃料从出油腔中抽取出来，并经出油阀进入喷油嘴。

4. 出油阀打开，燃料被喷射到发动机的燃烧室中进行燃烧。

5. 当需要调整喷油量时，控制系统会通过控制进油阀的开关时间来控制燃料的流量。

通过高压油泵的工作原理图，我们可以清楚地了解到燃料从油箱到喷油嘴的流动路径和控制方式。

这对于高压油泵的使用和维护具有重要的指导作用。

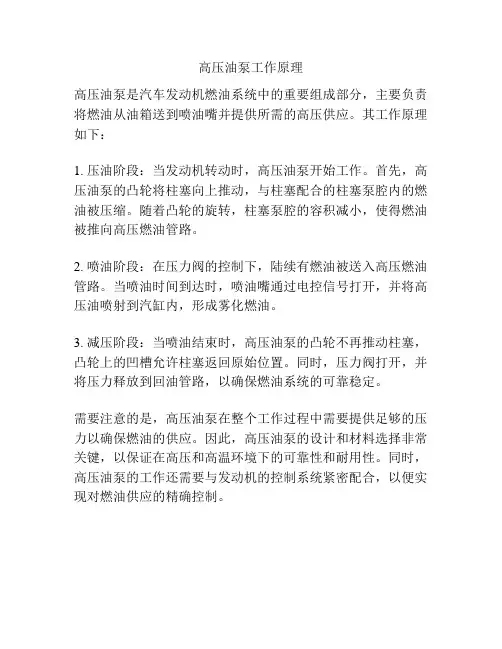

高压油泵工作原理
高压油泵是汽车发动机燃油系统中的重要组成部分，主要负责将燃油从油箱送到喷油嘴并提供所需的高压供应。

其工作原理如下：
1. 压油阶段：当发动机转动时，高压油泵开始工作。

首先，高压油泵的凸轮将柱塞向上推动，与柱塞配合的柱塞泵腔内的燃油被压缩。

随着凸轮的旋转，柱塞泵腔的容积减小，使得燃油被推向高压燃油管路。

2. 喷油阶段：在压力阀的控制下，陆续有燃油被送入高压燃油管路。

当喷油时间到达时，喷油嘴通过电控信号打开，并将高压油喷射到汽缸内，形成雾化燃油。

3. 减压阶段：当喷油结束时，高压油泵的凸轮不再推动柱塞，凸轮上的凹槽允许柱塞返回原始位置。

同时，压力阀打开，并将压力释放到回油管路，以确保燃油系统的可靠稳定。

需要注意的是，高压油泵在整个工作过程中需要提供足够的压力以确保燃油的供应。

因此，高压油泵的设计和材料选择非常关键，以保证在高压和高温环境下的可靠性和耐用性。

同时，高压油泵的工作还需要与发动机的控制系统紧密配合，以便实现对燃油供应的精确控制。

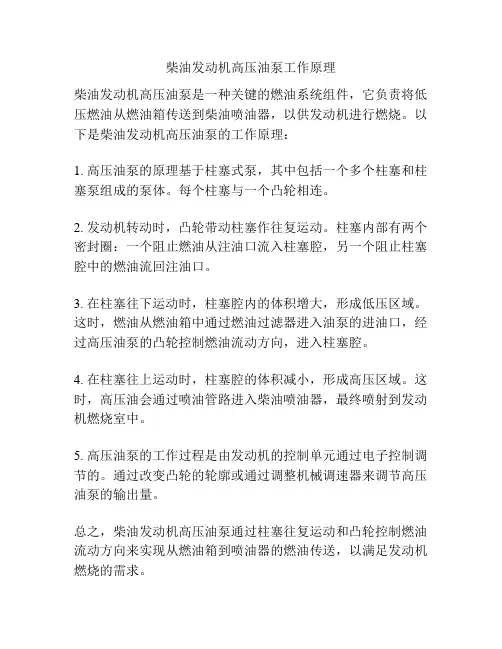

柴油发动机高压油泵工作原理
柴油发动机高压油泵是一种关键的燃油系统组件，它负责将低压燃油从燃油箱传送到柴油喷油器，以供发动机进行燃烧。

以下是柴油发动机高压油泵的工作原理：
1. 高压油泵的原理基于柱塞式泵，其中包括一个多个柱塞和柱塞泵组成的泵体。

每个柱塞与一个凸轮相连。

2. 发动机转动时，凸轮带动柱塞作往复运动。

柱塞内部有两个密封圈：一个阻止燃油从注油口流入柱塞腔，另一个阻止柱塞腔中的燃油流回注油口。

3. 在柱塞往下运动时，柱塞腔内的体积增大，形成低压区域。

这时，燃油从燃油箱中通过燃油过滤器进入油泵的进油口，经过高压油泵的凸轮控制燃油流动方向，进入柱塞腔。

4. 在柱塞往上运动时，柱塞腔的体积减小，形成高压区域。

这时，高压油会通过喷油管路进入柴油喷油器，最终喷射到发动机燃烧室中。

5. 高压油泵的工作过程是由发动机的控制单元通过电子控制调节的。

通过改变凸轮的轮廓或通过调整机械调速器来调节高压油泵的输出量。

总之，柴油发动机高压油泵通过柱塞往复运动和凸轮控制燃油流动方向来实现从燃油箱到喷油器的燃油传送，以满足发动机燃烧的需求。

对电控发动机的几点说明1、国III发动机的一些零部件在外观上与欧II发动机相同或相似，如喷油器、高压油管、柴油滤清器等，严禁用其它型号的零部件替换。

2、保持国III发动机燃油系统的清洁非常重要，否则会导致燃油喷射泵柱塞及喷油器磨损。

3、对于维修来说，电控系统零件我们没办法进行拆修，只能更换。

4、丰富的国II柴油机维修知识和经验对国III柴油机的维修非常重要，国III柴油机的工作原理和国II柴油机差不多，只是国III柴油机用电控技术来控制供油，并非想象中的那么神秘。

经过适当培训后也可以来维修国III柴油机。

5、不是所有的故障都出在电控系统上。

6、故障诊断仪只能检测到电控元件出的故障，并不能直接检测到机械故障，可通过相关参数变化来推断大致故障部位。

7、并非所有故障都要通过故障诊断仪进行判断。

一、BOSCH共轨电控发动机原理介绍：其它传感器输入共轨压力指令各缸喷油指令共轨压力反馈说明●电控喷油器根据ECU发出的喷油指令脉冲进行喷油➢喷油始点由指令脉冲起点控制➢喷油量由指令脉冲的宽度控制➢可以实现多次喷射●喷油压力为共轨压力➢共轨压力可以由ECU发出的共轨压力指令由高压供油泵控制➢共轨压力是闭环控制2、高压共轨控制常用策略：1.起动控制策略2.怠速控制策略3.油门油量标定及其实现4.热保护控制策略5.冒烟极限6.燃油预喷3、油路走向原理图：●CP3.3油泵:适用于玉柴4E、4G、6J、6A、6G等中型系列博世共轨发动机燃油主要走向：油箱→粗滤（手油泵）→燃油分配器→输油泵（在高压油泵后端）→细滤→高压油泵→共轨管→喷油器。

低压管路典型技术参数管内内径允许油管长度允许压力燃油箱进油管≥10 mm ≤3mm 0.5—1.0bar≥11 mm ≤6 mm≥12 mm ≤9 mm燃油箱进回管≥9 mm ≤6 mm ≤1.2bar≥10 mm ≤9 mmCP2.2油泵:适用于玉柴6L、6M、6K等重型系列博世共轨发动机燃油主要走向：油箱→粗滤（手油泵）→燃油分配器→输油泵（在高压油泵后端）→细滤→高压油泵→共轨管→喷油器。

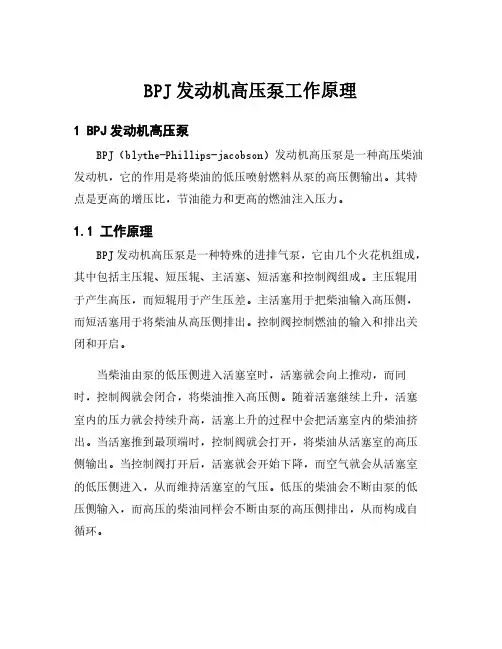

BPJ发动机高压泵工作原理
1BPJ发动机高压泵
BPJ（blythe-Phillips-jacobson）发动机高压泵是一种高压柴油发动机，它的作用是将柴油的低压喷射燃料从泵的高压侧输出。

其特点是更高的增压比，节油能力和更高的燃油注入压力。

1.1工作原理
BPJ发动机高压泵是一种特殊的进排气泵，它由几个火花机组成，其中包括主压辊、短压辊、主活塞、短活塞和控制阀组成。

主压辊用于产生高压，而短辊用于产生压差。

主活塞用于把柴油输入高压侧，而短活塞用于将柴油从高压侧排出。

控制阀控制燃油的输入和排出关闭和开启。

当柴油由泵的低压侧进入活塞室时，活塞就会向上推动，而同时，控制阀就会闭合，将柴油推入高压侧。

随着活塞继续上升，活塞室内的压力就会持续升高，活塞上升的过程中会把活塞室内的柴油挤出。

当活塞推到最顶端时，控制阀就会打开，将柴油从活塞室的高压侧输出。

当控制阀打开后，活塞就会开始下降，而空气就会从活塞室的低压侧进入，从而维持活塞室的气压。

低压的柴油会不断由泵的低压侧输入，而高压的柴油同样会不断由泵的高压侧排出，从而构成自循环。

1.2优势
BPJ发动机高压泵提供了很多优势，其中包括提高工作压力、节省燃料消耗量、改善柴油燃烧工作效率和减少发动机噪声。

它具有更高的增压比，可以实现更低的燃烧温度和燃烧压力以及更高的燃烧效率，从而降低石油的消耗量，减少污染物的排放量，改善柴油的燃烧工作环境，提高发动机的动力输出。

总而言之，BPJ发动机高压泵可以提供更高的增压比，节省燃油，而且可以更充分地发挥出发动机的动力。

因此，BPJ发动机高压泵在燃油节省方面更具有优势。

高压油泵研究报告随着汽车行业的发展，高压油泵的重要性也越来越受到关注。

高压油泵是现代柴油发动机的核心部件，其工作质量直接影响着发动机的性能和经济性。

因此，对高压油泵的研究和发展具有重要的意义。

一、高压油泵的概述高压油泵是发动机的燃油供给系统中的主要部件之一，它的作用是将燃油从燃油箱中抽取，经过滤清、增压、喷射到发动机燃烧室内。

高压油泵的工作原理是利用柱塞和缸体之间的压缩空气，将低压燃油提高到高压状态，以满足发动机的燃油需求。

高压油泵的主要部件包括柱塞、缸体、凸轮轴、调节阀、喷油嘴等。

二、高压油泵的分类按燃油供给方式的不同，高压油泵可分为常压式和增压式两种。

常压式高压油泵是指燃油在泵进口处的压力为大气压，而增压式高压油泵是指燃油在泵进口处的压力已经提高到一定的值。

增压式高压油泵又可分为机械增压和电子增压两种。

机械增压式高压油泵是通过机械装置实现燃油的压力增加，而电子增压式高压油泵则是通过电子控制系统实现燃油的压力增加。

三、高压油泵的工作原理高压油泵的工作原理是将低压燃油通过柱塞和缸体之间的压缩空气提高到高压状态，然后通过调节阀和喷油嘴将燃油喷射到发动机燃烧室内。

具体工作过程如下：1. 柱塞和缸体之间的压缩空气将燃油提高到高压状态。

2. 燃油通过调节阀进入喷油嘴。

3. 喷油嘴将燃油喷射到发动机燃烧室内。

四、高压油泵的故障原因高压油泵的故障原因主要有以下几个方面：1. 燃油污染。

燃油中的杂质和水分会导致高压油泵内部的零部件损坏。

2. 燃油压力不足。

燃油压力不足会导致喷油嘴喷油不均匀，从而影响发动机的性能和经济性。

3. 燃油泵内部零部件损坏。

高压油泵内部的零部件长时间运转容易磨损或者损坏，从而影响发动机的性能和经济性。

五、高压油泵的维护保养高压油泵是发动机的重要部件，因此需要进行定期的维护保养，以保证其正常工作。

具体维护保养方法如下：1. 定期更换燃油滤清器。

燃油滤清器的作用是过滤燃油中的杂质和水分，防止它们进入高压油泵内部。

高压油泵原理
高压油泵是一种将燃油压力提高到高压的装置，可用于直接喷射式内燃机和柴油机的燃料供给系统。

其工作原理如下：
1. 液压驱动：高压油泵通常由液压系统驱动，通过液压马达、液压缸或凸轮等设备来提供动力。

驱动装置带动柱塞或凸轮轴旋转，实现高压油泵的工作。

2. 吸油：当油泵工作时，活塞或凸轮轴会在吸油行程中产生低压区域，使油箱内的燃油进入泵腔。

在柴油机中，通常会使用回程阀或吸油泵来提高吸油效率。

3. 压油：在工作行程的压油阶段，凸轮轴上的凸轮或活塞会施加压力到泵腔中。

随着凸轮轴或活塞的旋转或移动，压力会逐渐增大，将燃油压缩成高压燃油。

4. 出油：当燃油达到所需的高压时，出油阀会打开，将高压燃油输出到燃料喷嘴或喷油器中。

高压燃油会通过喷嘴雾化或喷射到发动机燃烧室中，使燃油彻底燃烧产生动力。

5. 循环：高压油泵循环工作，不断吸油、压油和出油，以保持燃油供应系统的正常运行。

总结：高压油泵通过液压驱动，利用活塞或凸轮轴的运动将燃油压力提高至需求的高压，再通过喷嘴将高压燃油喷射到发动机中进行燃烧，从而提供动力。

这是高压油泵的工作原理。

高压油泵的工作原理
高压油泵是柴油发动机中的一个重要部件，它的工作原理直接影响着发动机的
燃烧效率和动力输出。

了解高压油泵的工作原理对于维护和保养柴油发动机至关重要。

本文将详细介绍高压油泵的工作原理，帮助读者更好地理解和掌握这一关键部件。

高压油泵主要由柱塞、柱塞杆、凸轮轴、凸轮、进油口、出油口等部件组成。

其工作原理可以分为进油、压油和出油三个阶段。

首先是进油阶段。

当凸轮轴转动时，凸轮上的凸起部分会推动柱塞杆向上运动，柱塞也随之向上移动，从而使进油口打开，柴油从燃油箱被吸入到高压油泵的缸体内。

接着是压油阶段。

随着凸轮轴的继续转动，柱塞杆被凸轮推动向下运动，柱塞
也跟随向下移动，从而使进油口关闭，同时使出油口打开，将柴油压缩并送入喷油嘴。

在这个阶段，高压油泵需要产生足够的压力，以确保喷油嘴能够将柴油以合适的压力喷入燃烧室。

最后是出油阶段。

当凸轮轴继续转动，凸轮上的凸起部分离开柱塞杆后，柱塞
杆会因为弹簧的作用向上运动，柱塞也随之向上移动，从而使出油口关闭，一个工作循环结束。

高压油泵的工作原理决定了它在柴油发动机中的重要作用。

它的工作稳定与否
直接影响着发动机的燃烧效率和动力输出。

因此，在日常使用中，需要定期检查高压油泵的工作状态，确保其正常工作。

同时，选择优质的柴油和定期更换燃油滤清器也能有效地延长高压油泵的使用寿命。

总之，高压油泵作为柴油发动机中的重要部件，其工作原理直接关系到发动机
的工作效率和稳定性。

通过了解高压油泵的工作原理，我们可以更好地维护和保养柴油发动机，确保其正常、高效、稳定地工作。

MANBW6S50MC-C8柴油机高压油泵工作原理介绍一、6S50MC-C8柴油机高压油泵结构特点6S50MC-C8柴油机的每个气缸都单独设有柱塞式高压油泵，将传统的出油阀改为一个独立的吸油阀和一个用来停车的独立的空气刺破阀，因此，6S50MC-C8柴油机高压油泵的主要构件就是柱塞套筒偶件、吸油阀偶件和空气刺破阀偶件。

如图1所示，图左是这种喷油泵的装配图，图中间是刺破阀652组件和吸油阀436组件剖视图，图右是高压油泵的剖视图。

(一)柱塞套筒组件。

包括柱塞556、套筒532、密封圈520和568，套筒中部有对称布置的回油孔。

柱塞上行供油结束时，柱塞上部的高压燃油经此流回进回油空间B。

(二)吸油阀组件。

包括吸油阀座461、滑动吸油阀448、弹簧412和弹簧导套400，吸油阀座中部有一圈数个吸油孔E和进回油腔B相连。

(三)空气刺破阀组件。

包括阀体688、空气活塞664、滑阀723、弹簧735和弹簧座747及密封圈等，刺破阀位于高压油泵顶部，空气活塞上方空间和柴油机控制空气系统相连。

空气活塞上方通入控制空气即可实现柴油机停车或应急停车。

二、高压油泵工作原理正常工作时，刺破阀中空气活塞上方没有控制空气，在弹簧735的作用下，滑阀723上行关闭，隔断高压油泵上方的空间和燃油循环冷却回路。

当柱塞下行时，柱塞将套筒上的回油孔D关闭，柱塞上方空间增大，压力降低。

进/回油空间中压力为0.7MPa的低压燃油经吸油阀体上的油孔E作用在滑阀448下方的环形受压面上，燃油对滑阀施加向上的力，并克服弹簧412向下的弹力和滑阀自身的重力，将滑阀448向上推开，燃油进入柱塞上方空间。

当柱塞运动到底部时，柱塞上部空间C燃油压力和进/回油空间B的压力相等，滑阀448在弹簧412的作用下关闭，隔断柱塞上部燃油空间C和进/回油空间B。

当柱塞上行时，柱塞上方空间燃油压力增加，向高压油管和喷油器供油。

当柱塞头部的斜槽打开套筒上的回油孔D时，柱塞上部的高压燃油经此流回进回油空间B,供油结束。

熊老师你好!郑州东风日产皮卡柴油车(不是电喷车)高压油泵上有5个电磁阀，分别起什么作用?节气门位置传感器是用于废气再循环吗?福迪皮卡(普通柴油车)有两个电磁阀，一个是怠速电磁阀，另外那个起什么作用?麻烦老师在百忙之中解答―下，详细讲解t高压油泵的工--作原理。

另外，再说7五十铃的高压油泵!敬礼!(网名：浮萍)你看到有5个电磁阀?郑州东风日产皮卡维修手册上说的只有4个电磁阀，分别是用来调压、调速、回油、断油。

你的车是何年何型?以后写清楚再问较好。

至于高压油泵的工作原理，不知道你小时候玩过用竹筒做的水枪没有，也就是用一小节竹子，竹节处钻一小孔，空心处用筷子头包一块布做活塞，在水中拉活塞吸水，拿出用力压活塞就会喷出高压水，高压油泵就是这个工作原理。

喷油泵的关键零件是柱塞，打针用的注射器你一定见过。

如用注射器比喻，那么可移动的塞子在高压泵中称为柱塞，针筒就称为柱塞套。

设想在针筒里面安装一只弹簧顶着柱塞一端。

柱塞另一端接触凸轮轴，当凸轮轴运转一周，柱塞就会在柱塞套内上下移动一次，完成进油压油的过程。

例如：日本电装公司的ecd-u2高压油泵采用了一个三作用凸轮的直列泵来产生高压。

该高压油泵对油量的控制采用了控制低压燃油有效进油量的方法，该方法使高压油泵不产生额外的功率消耗，但需要确定控制脉冲的宽度和控制脉冲与高压油泵凸轮的相位关系，控制系统比较复杂。

其基本原理：a、柱塞下行，控制阀开启，低压燃油经控制阀流入柱塞腔；b、柱塞上行，但控制阀中尚未通电。

处于开启状态，低压燃油经控制阀流回低压腔；c、在达到供油量定时的时刻。

控制阀通电。

使之关闭，回流油路被切断，柱塞腔中的燃油被压缩。

燃油经出油阀进入高压油轨。

利用控制阀关闭时间的不同，控制进入高压油轨的油量的多少，从而达到控制高压油轨压力的目的；d、凸轮经过最大升程后。

柱塞进入下降行程，柱塞腔内的压力降低。

出油阀关闭，停止供油，这时控制阀停止供电，处于开启状态，低压燃油进入柱塞腔进入下一个循环。

高压油泵工作原理
高压油泵是一种用于将燃油送入发动机燃烧室的装置。

它的工作原理主要包括以下几个方面：
1. 增压：高压油泵通过一个或多个柱塞组成的泵腔，将进油孔中的燃油吸入泵体内，然后通过柱塞上下运动的节奏，使燃油增压。

2. 注油：当柱塞运动到上行的最高点时，高压油泵的柱塞腔与高压喷油器之间的连接通道打开，使泵腔内的燃油被推送到喷油器中进行喷射。

3. 控制：高压油泵的工作需要一个控制系统来精确调控燃油的供给量。

这通常通过一个电子控制单元（ECU）来实现，ECU 根据发动机工况的不同以及驾驶员的需求，精确计算出所需的燃油量，并通过控制增压阀等部件来调节高压油泵的工作。

4. 循环：高压油泵工作完毕后，未被喷射出的燃油会重新回到油箱以供下一次工作使用。

这一过程通过高压油泵的回油阀以及低压油泵的工作来完成。

总而言之，高压油泵通过增压、注油、控制和回油等步骤，将燃油送入喷油器以供发动机燃烧，从而实现汽车燃油系统的正常工作。
