6双轮铣成槽机的初步调查(王玉卿)

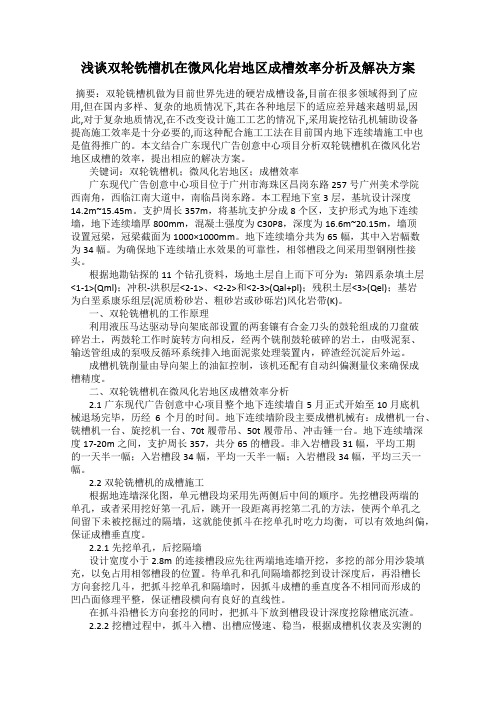

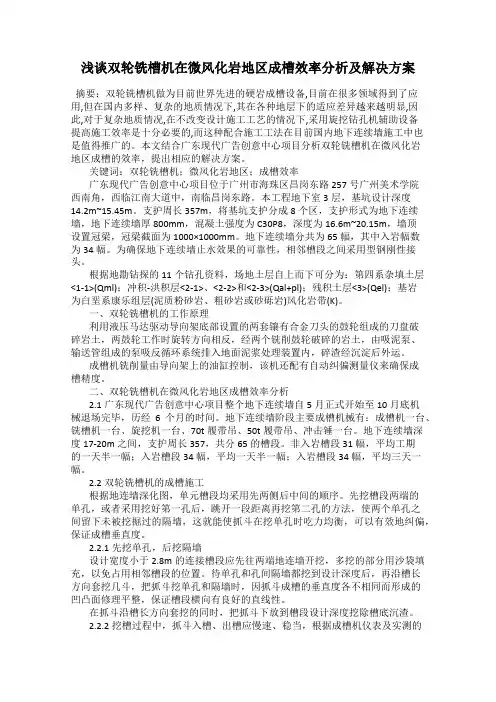

浅谈双轮铣槽机在微风化岩地区成槽效率分析及解决方案摘要：双轮铣槽机做为目前世界先进的硬岩成槽设备,目前在很多领域得到了应用,但在国内多样、复杂的地质情况下,其在各种地层下的适应差异越来越明显,因此,对于复杂地质情况,在不改变设计施工工艺的情况下,采用旋挖钻孔机辅助设备提高施工效率是十分必要的,而这种配合施工工法在目前国内地下连续墙施工中也是值得推广的。

本文结合广东现代广告创意中心项目分析双轮铣槽机在微风化岩地区成槽的效率，提出相应的解决方案。

关键词：双轮铣槽机；微风化岩地区；成槽效率广东现代广告创意中心项目位于广州市海珠区昌岗东路257号广州美术学院西南角，西临江南大道中，南临昌岗东路。

本工程地下室3层，基坑设计深度14.2m~15.45m。

支护周长357m，将基坑支护分成8个区，支护形式为地下连续墙，地下连续墙厚800mm，混凝土强度为C30P8，深度为16.6m~20.15m，墙顶设置冠梁，冠梁截面为1000×1000mm。

地下连续墙分共为65幅，其中入岩幅数为34幅。

为确保地下连续墙止水效果的可靠性，相邻槽段之间采用型钢刚性接头。

根据地勘钻探的11个钻孔资料，场地土层自上而下可分为：第四系杂填土层<1-1>(Qml)；冲积-洪积层<2-1>、<2-2>和<2-3>(Qal+pl)；残积土层<3>(Qel)；基岩为白垩系康乐组层(泥质粉砂岩、粗砂岩或砂砾岩)风化岩带(K)。

一、双轮铣槽机的工作原理利用液压马达驱动导向架底部设置的两套镶有合金刀头的鼓轮组成的刀盘破碎岩土，两鼓轮工作时旋转方向相反，经两个铣削鼓轮破碎的岩土，由吸泥泵、输送管组成的泵吸反循环系统排入地面泥浆处理装置内，碎渣经沉淀后外运。

成槽机铣削量由导向架上的油缸控制，该机还配有自动纠偏测量仪来确保成槽精度。

二、双轮铣槽机在微风化岩地区成槽效率分析2.1广东现代广告创意中心项目整个地下连续墙自5月正式开始至10月底机械退场完毕，历经6个月的时间。

双轮铣槽机地下连续墙成槽施工工法双轮铣槽机地下连续墙成槽施工工法一、前言双轮铣槽机地下连续墙成槽施工工法是一种用于地下连续墙结构施工的先进技术。

该工法利用双轮铣槽机在地下挖掘连续墙槽，实现地下连续墙的建设，具有施工高效、质量可控、成本低廉等优势。

二、工法特点1. 施工高效：双轮铣槽机控制精度高，能够实现高速连续工作，大大提高了施工效率。

2. 质量可控：双轮铣槽机的工作模式可调，施工过程中可以根据需要进行调整，确保施工质量符合设计要求。

3. 成本低廉：相比传统的手工挖槽施工方法，双轮铣槽机能够降低劳动力成本，并且能够减少挖槽过程中的浪费材料。

三、适应范围双轮铣槽机地下连续墙成槽施工工法适用于各类地下连续墙工程，包括地铁隧道、地下车库、地下管廊等。

此外，该工法还适用于不同地质条件下的施工。

四、工艺原理双轮铣槽机地下连续墙成槽施工工法的核心原理是通过双轮铣槽机沿着设计轮廓线进行连续的铣槽工作。

具体工艺包括以下几个步骤：1. 预处理：通过地质勘探和加固处理，为双轮铣槽机的施工创造条件。

2. 定位：根据设计要求，在地下确定连续墙的位置和轮廓线。

3. 铣槽：利用双轮铣槽机进行槽体的连续铣削，控制槽体的深度和宽度。

4.清理：清理铣削产生的碎屑，保证施工现场的整洁。

5. 加固：根据设计要求，对连续墙槽进行加固处理，增加其稳定性和承载能力。

五、施工工艺1. 预处理：根据地质条件进行预处理，如地下水的抽取和土体的加固等。

2. 定位：通过定位技术确定连续墙的位置和轮廓线，确保施工的准确性。

3. 铣槽：双轮铣槽机沿着设计轮廓线进行连续铣削，根据需要调整工作模式和铣削深度。

4. 清理：清理铣削产生的碎屑，保证施工现场的整洁和安全。

5. 加固：根据设计要求对连续墙槽进行加固处理，一般采用钢筋混凝土或喷射混凝土等材料。

六、劳动组织劳动组织是施工过程中的重要环节，要合理规划人力资源，保证施工的高效进行。

施工中需要包括施工人员、监理人员、设备操作人员等。

浅谈双轮铣槽机在防渗墙施工中的应用作者：陈诚来源：《珠江水运》2018年第23期摘要：在水利工程中，防渗墙施工水平直接影响到工程建设的质量和进度，双轮铣槽机作为目前国际上一直比较先进的地下防渗墙施工专用设备，主要用作特殊地质施工条件下的防渗墙施工，本文通过对铣槽机在海南琼中抽水蓄能电站的使用情况的描述，对其特点和确定进行研究和综述。

关键词：铣槽机防渗墙施工应用随着我国水利工程的大力发展，基础防渗技术越来越成熟，其中防渗墙作为基础防渗中最直观有效的手段，其施工工艺也得到了迅猛发展，防渗墙施工设备也从简单的机械钻机发展到现在的电液一体化的现代机械。

常用的设备主要有射水造墙机、液压抓斗（大多需要配合冲孔钻机施工）、旋挖钻机和双轮铣槽机。

双轮铣槽机作为专用的防渗墙施工设备，以其成槽施工效率高、孔型规则、安全环保、适应地层地质范围广等优点而被普遍采用。

1.施工概述海南琼中抽水蓄能电站上水库副坝一坝址位于一冲沟内，坝基防渗墙厚0.8m，最大墙深约60m，墙底深入至弱风化基岩。

副坝一坝址覆盖层分布广，全风化带下限埋深50m～57m，地表有厚近10m的淤泥层，传统防渗墙施工工艺成槽难度极大，在使用液压抓斗配合冲孔桩机施工多次成槽失败后，更换采用德国生产的BC30双轮铣槽机直接铣槽施工，利用其成槽过程中对地层扰动少的优点，顺利实现成槽浇筑，最终按期圆满完成了基础防渗施工。

2.双轮铣槽机成槽施工工艺双轮铣槽机防渗墙施工的施工工艺流程大体上与其他施工设备类似，主要区别在于成槽设备。

成槽是防渗墙施工主要工序之一，对工期和质量都有极大的影响，使用双轮铣槽机成槽质量控制工序为：开槽定位→孔斜控制→成槽速度控制。

（1）开槽定位。

进行铣削成槽之前，应先将铣槽机的双齿最外侧对准槽段施工放样线，铣轮两侧平行防渗墙导墙面，待铣轮垂直放入导墙槽中再用液压固定架进行固定，固定架固定在导墙顶，确保铣刀架上部不产生偏移，也可使用液压抓斗将防渗墙槽段上部土层抓除部分，为铣槽机创造导向。

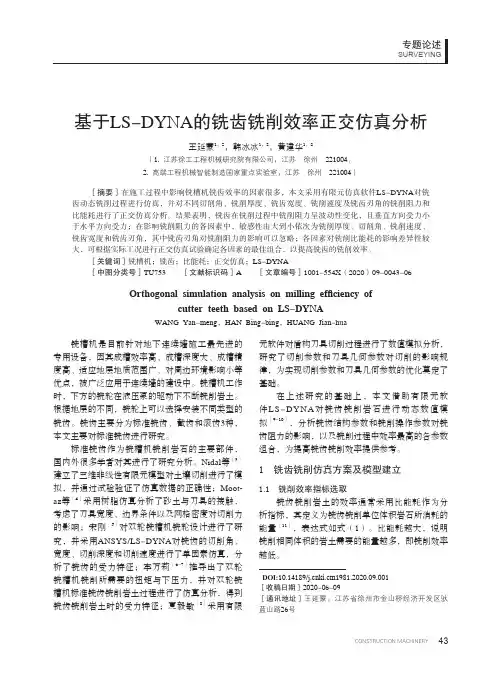

基于LS-DYNA的铣齿铣削效率正交仿真分析王延蒙1，2，韩冰冰1，2，黄建华1，2（1. 江苏徐工工程机械研究院有限公司，江苏徐州 221004；2. 高端工程机械智能制造国家重点实验室，江苏徐州 221004）［摘要］在施工过程中影响铣槽机铣齿效率的因素很多，本文采用有限元仿真软件LS-DYNA对铣齿动态铣削过程进行仿真，并对不同切削角、铣削厚度、铣齿宽度、铣削速度及铣齿刃角的铣削阻力和比能耗进行了正交仿真分析。

结果表明，铣齿在铣削过程中铣削阻力呈波动性变化，且垂直方向受力小于水平方向受力；在影响铣削阻力的各因素中，敏感性由大到小依次为铣削厚度、切削角、铣削速度、铣齿宽度和铣齿刃角，其中铣齿刃角对铣削阻力的影响可以忽略；各因素对铣削比能耗的影响差异性较大，可根据实际工况进行正交仿真试验确定各因素的最佳组合，以提高铣齿的铣削效率。

［关键词］铣槽机；铣齿；比能耗；正交仿真；LS-DYNA［中图分类号］TU753 ［文献标识码］A ［文章编号］1001-554X（2020）09-0043-06 Orthogonal simulation analysis on milling efficiency ofcutter teeth based on LS-DYNAWANG Yan-meng，HAN Bing-bing，HUANG Jian-hua铣槽机是目前针对地下连续墙施工最先进的专用设备，因其成槽效率高、成槽深度大、成槽精度高、适应地层地质范围广、对周边环境影响小等优点，被广泛应用于连续墙的建设中。

铣槽机工作时，下方的铣轮在液压泵的驱动下不断铣削岩土。

根据地层的不同，铣轮上可以选择安装不同类型的铣齿。

铣齿主要分为标准铣齿、截齿和滚齿3种，本文主要对标准铣齿进行研究。

标准铣齿作为铣槽机铣削岩石的主要部件，国内外很多学者对其进行了研究分析。

Nidal等［3］建立了三维非线性有限元模型对土壤切削进行了模拟，并通过试验验证了仿真数据的正确性；Moot-az等［4］采用树脂仿真分析了砂土与刀具的接触，考虑了刀具宽度、边界条件以及网格密度对切削力的影响；宋刚［5］对双轮铣槽机铣轮设计进行了研究，并采用ANSYS/LS-DYNA对铣齿的切削角、宽度、切削深度和切削速度进行了单因素仿真，分析了铣齿的受力特征；李万莉［6-7］推导出了双轮铣槽机铣削所需要的扭矩与下压力，并对双轮铣槽机标准铣齿铣削岩土过程进行了仿真分析，得到铣齿铣削岩土时的受力特征；夏毅敏［8］采用有限元软件对盾构刀具切削过程进行了数值模拟分析，研究了切削参数和刀具几何参数对切削的影响规律，为实现切削参数和刀具几何参数的优化奠定了基础。

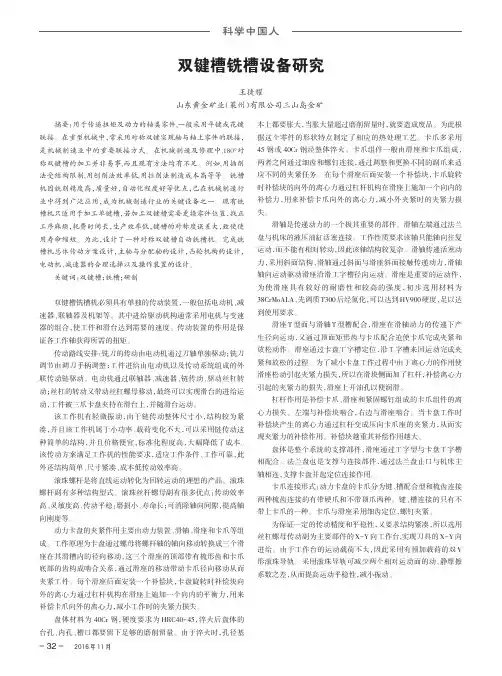

科学中国人2016年11月双键槽铣槽设备研究王捷耀山东黄金矿业（莱州）有限公司三山岛金矿摘要：用于传递扭矩及动力的轴类零件,一般采用平键或花键联接。

在重型机械中，常采用对称双键实现轴与轴上零件的联接，是机械制造业中的重要联接方式。

在机械制造及修理中,180°对称双键槽的加工并非易事,而且现有方法均有不足。

例如,用插削法受结构限制,用刨削法效率低,用拉削法制造成本高等等。

铣槽机因铣削精度高，质量好，自动化程度好等优点，已在机械制造行业中得到广泛应用，成为机械制造行业的关键设备之一。

现有铣槽机只适用于加工单键槽，若加工双键槽需要更换零件位置，找正工序麻烦，耗费时间长，生产效率低，键槽的对称度误差大，致使使用寿命缩短。

为此，设计了一种对称双键槽自动铣槽机。

完成铣槽机总体传动方案设计，主轴与分配轴的设计，凸轮机构的设计，电动机、减速器的合理选择以及操作装置的设计。

关键词：双键槽；铣槽；研制双键槽铣槽机必须具有单独的传动装置，一般包括电动机、减速器、联轴器及机架等。

其中进给驱动机构通常采用电机与变速器的组合，使工件和滑台达到需要的速度。

传动装置的作用是保证各工作轴获得所需的扭矩。

传动路线安排：铣刀的传动由电动机通过刀轴单独驱动；铣刀调节由调刀手柄调整；工件进给由电动机以及传动系统组成的外联传动链驱动。

电动机通过联轴器、减速器、链传动、驱动丝杠转动；丝杠的转动又带动丝杠螺母移动，最终可以实现滑台的进给运动，工件被三爪卡盘夹持在滑台上，并随滑台运动。

该工作机有轻微振动，由于链传动整体尺寸小，结构较为紧凑，并且该工作机属于小功率、载荷变化不大，可以采用链传动这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。

该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。

滚珠螺杆是将直线运动转化为回转运动的理想的产品。

滚珠螺杆副有多种结构型式。

滚珠丝杆螺母副有很多优点：传动效率高、灵敏度高、传动平稳：磨损小、寿命长；可消除轴向间隙，提高轴向刚度等。

专利名称：一种调平提升装置及双轮铣槽机专利类型：实用新型专利
发明人：王淑婧,关庆宇
申请号：CN201921062046.0
申请日：20190709
公开号：CN210507583U
公开日：
20200512
专利内容由知识产权出版社提供
摘要：本公开涉及一种调平提升装置及双轮铣槽机，用于在铣刀架被钢丝绳提升的过程中调整所述铣刀架的重心和/或姿态，包括：滑轮组件；底座连接件；中间连接件；以及调平组件，能够通过所述第一铰接轴和所述第二铰接轴调整所述中间连接件分别与所述滑轮组件和所述底座连接件的相对位置，以调整所述铣刀架的重心和/或姿态；其中，所述第二铰接轴的转动轴线与所述第三铰接轴的转动轴线互相平行，所述第一铰接轴的转动轴线与所述第二铰接轴的转动轴线互不平行。

本公开实施例提供一种调平提升装置能够在铣刀架因重量不平衡而产生倾斜时，对铣刀架进行调整，从而提高铣削成槽的精度。

申请人：江苏徐工工程机械研究院有限公司
地址：221004 江苏省徐州市经济技术开发区驮蓝山路26号
国籍：CN
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：颜镝
更多信息请下载全文后查看。

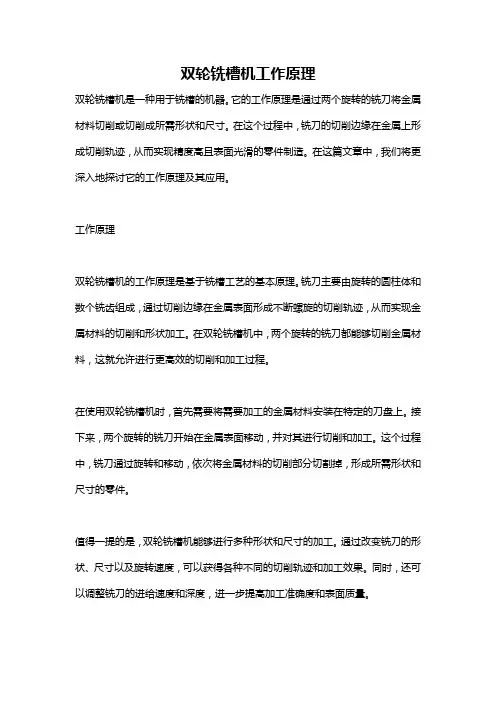

双轮铣槽机工作原理双轮铣槽机是一种用于铣槽的机器。
