17.锅炉灰沟铸石板砌筑检验批施工质量验收表 4.12.13

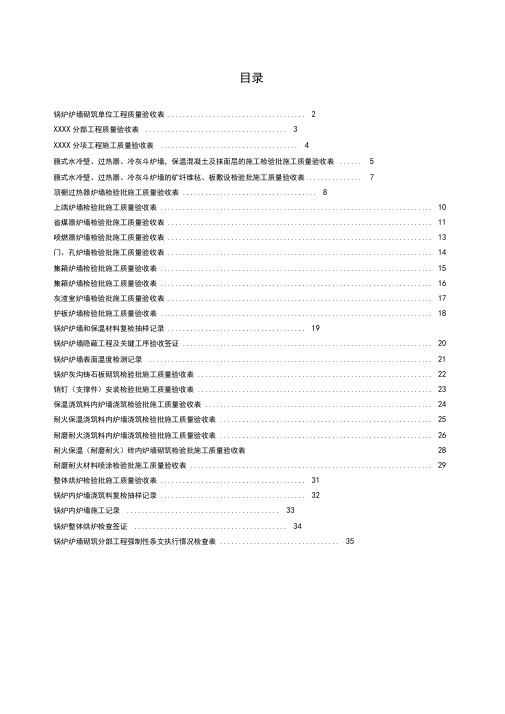

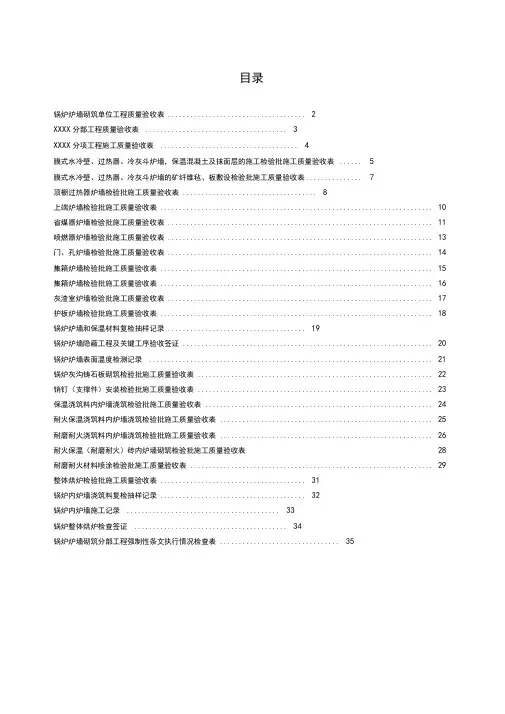

目录锅炉炉墙砌筑单位工程质量验收表 (2)XXXX分部工程质量验收表 (3)XXXX分项工程施工质量验收表 (4)膜式水冷壁、过热器、冷灰斗炉墙，保温混凝土及抹面层的施工检验批施工质量验收表 (5)膜式水冷壁、过热器、冷灰斗炉墙的矿纤维毡、板敷设检验批施工质量验收表 (7)顶棚过热器炉墙检验批施工质量验收表 (8)上端炉墙检验批施工质量验收表 (10)省煤器炉墙检验批施工质量验收表 (11)喷燃器炉墙检验批施工质量验收表 (13)门、孔炉墙检验批施工质量验收表 (14)集箱炉墙检验批施工质量验收表 (15)集箱炉墙检验批施工质量验收表 (16)灰渣室炉墙检验批施工质量验收表 (17)护板炉墙检验批施工质量验收表 (18)锅炉炉墙和保温材料复检抽样记录 (19)锅炉炉墙隐蔽工程及关键工序验收签证 (20)锅炉炉墙表面温度检测记录 (21)锅炉灰沟铸石板砌筑检验批施工质量验收表 (22)销钉（支撑件）安装检验批施工质量验收表 (23)保温浇筑料内炉墙浇筑检验批施工质量验收表 (24)耐火保温浇筑料内炉墙浇筑检验批施工质量验收表 (25)耐磨耐火浇筑料内炉墙浇筑检验批施工质量验收表 (26)耐火保温（耐磨耐火）砖内炉墙砌筑检验批施工质量验收表28 耐磨耐火材料喷涂检验批施工质量验收表 (29)整体烘炉检验批施工质量验收表 (31)锅炉内炉墙浇筑料复检抽样记录 (32)锅炉内炉墙施工记录 (33)锅炉整体烘炉检查签证 (34)锅炉炉墙砌筑分部工程强制性条文执行情况检查表 (35)锅炉炉墙砌筑单位工程质量验收表XXXX分部工程质量验收表机组工程编号: 性质: 表4211XXXX分项工程施工质量验收表机组工程编号: 性质: 表4210膜式水冷壁、过热器、冷灰斗炉墙，保温混凝土及抹面层的批施工质量验收表膜式水冷壁、过热器、冷灰斗炉墙，保温混凝土及抹面层的批施工质量验收表注：a面层外壁测温限于炉本体（水冷壁、过热器炉墙等），其余部位不做检查膜式水冷壁、过热器、冷灰斗炉墙的矿纤维毡、板敷设检验批施工质量验收表机组工程编号: 性质: 表4.12.1-顶棚过热器炉墙检验批施工质量验收表机组工程编号: 性质: 表4.12.2顶棚过热器炉墙检验批施工质量验收表机组工程编号：性质：表4.12∙2（续）注：炉顶炉墙不做抹面层表面温度的测量。

《锅炉安装工程检验批质量验收记录》填写说明与依据一、总说明(1)适用范围，适用于建筑供热和生活热水供应的额定工作压力不大于125MPa.热水温度不超过130%的整装蒸汽和热水锅妒及辅助设备安装工程的质量检验与验收。

(2)检验批的划分:室外供热管道及配件安装分项工程应按系统、区城、施工段或楼层等划分。

分项工程应划分成若干检验批进行验收。

(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察、设计单位项目负责人等进行验收。

二、表格项目填写说明1.主控项目(1)锅炉基础验收1)规范要求:锅炉设备基础的混凝土强度必须达到设计要求，基础的坐标、标高、几何尺寸和螺栓孔位置应符合下表12-43 的规定。

锅炉及辅助设备基础的允许偏差和检验方法表12-432)检查数量:全数检查。

(2)燃油、燃汽及非承压锅炉安装1)规范要求;非承压锅炉，应严格按设计或产品说明书的要求施工。

锅简顶部必须敞口或装设大气连通管，连通管上不得安装阀门。

检查方法:对照设计图纸或产品说明书检查。

2)规范要求:以天然气为燃料的锅炉的天然气释放管或大气排放管不得直接通向大气,应通向贮存或处理装置。

检查方法:对照设计图纸检查。

3)规范要求:两台或两台以上燃油锅炉共用一个烟肉时，每一台锅炉的烟道上均应配备风阀或挡板装置，并应具有操作调节和闭锁功能。

检查方法:观察和手扳检查。

检查数量:全数检查。

山建市卫建生市公间中的大为工(3)锅炉烘炉和试运行1)规范要求:锅炉火焰烘炉应符合下列规定火焰应在炉膛中央燃烧,不应直接烧烤炉墙及炉拱。

烘炉时间一般不少于4d,升温应缓慢，后期烟温不应高于160C,且持续时间不应少于24h。

链条炉排在烘炉过程中应定期转动。

烘炉的中、后期应根据锅炉水水质情况排污。

检查方法:计时测温、操作观察检查。

2)规范要求:锅炉结束后应符合下列规定:①炉墙经烘烤后没有变形，裂纹及塌落现象。

2炉墙砌筑砂浆含水率达到7%以下。

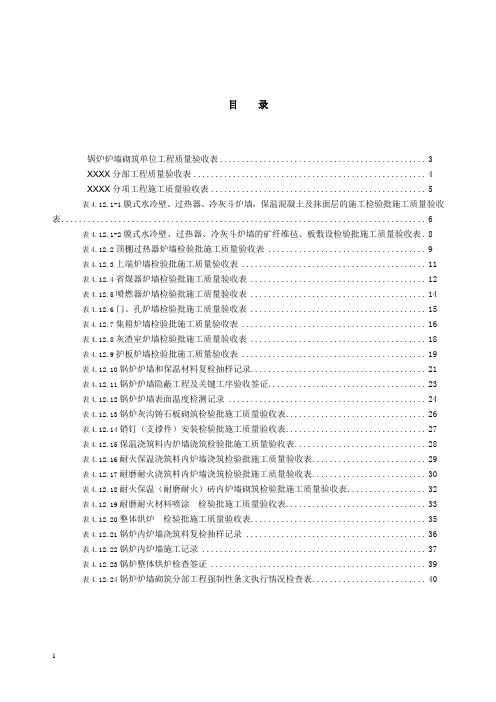

目录锅炉炉墙砌筑单位工程质量验收表 (3)XXXX分部工程质量验收表 (4)XXXX分项工程施工质量验收表 (5)表4.12.1-1膜式水冷壁、过热器、冷灰斗炉墙，保温混凝土及抹面层的施工检验批施工质量验收表 (6)表4.12.1-2膜式水冷壁、过热器、冷灰斗炉墙的矿纤维毡、板敷设检验批施工质量验收表. 8表4.12.2顶棚过热器炉墙检验批施工质量验收表 (9)表4.12.3上端炉墙检验批施工质量验收表 (11)表4.12.4省煤器炉墙检验批施工质量验收表 (12)表4.12.5喷燃器炉墙检验批施工质量验收表 (14)表4.12.6门、孔炉墙检验批施工质量验收表 (15)表4.12.7集箱炉墙检验批施工质量验收表 (16)表4.12.8灰渣室炉墙检验批施工质量验收表 (18)表4.12.9护板炉墙检验批施工质量验收表 (19)表4.12.10锅炉炉墙和保温材料复检抽样记录 (21)表4.12.11锅炉炉墙隐蔽工程及关键工序验收签证 (23)表4.12.12锅炉炉墙表面温度检测记录 (24)表4.12.13锅炉灰沟铸石板砌筑检验批施工质量验收表 (26)表4.12.14销钉（支撑件）安装检验批施工质量验收表 (27)表4.12.15保温浇筑料内炉墙浇筑检验批施工质量验收表 (28)表4.12.16耐火保温浇筑料内炉墙浇筑检验批施工质量验收表 (29)表4.12.17耐磨耐火浇筑料内炉墙浇筑检验批施工质量验收表 (30)表4.12.18耐火保温（耐磨耐火）砖内炉墙砌筑检验批施工质量验收表 (32)表4.12.19耐磨耐火材料喷涂检验批施工质量验收表 (33)表4.12.20整体烘炉检验批施工质量验收表 (35)表4.12.21锅炉内炉墙浇筑料复检抽样记录 (36)表4.12.22锅炉内炉墙施工记录 (37)表4.12.23锅炉整体烘炉检查签证 (39)表4.12.24锅炉炉墙砌筑分部工程强制性条文执行情况检查表 (40)锅炉炉墙砌筑单位工程质量验收表XXXX分部工程质量验收表XXXX分项工程施工质量验收表膜式水冷壁、过热器、冷灰斗炉墙，保温混凝土及抹面层的施工检验批施工质量验收表机组工程编号：性质：表4.12.1-1注：a 面层外壁测温限于炉本体（水冷壁、过热器炉墙等），其余部位不做检查。
