电流表的工作原理ppt课件

G
制作 06
2011年上学期4
电流表可以当成电压表使用吗？
20湖21南/9/长1 郡卫星远程学校
制作 06
2011年上学期5
• 问题2：怎样把表头改装成大量程电压 表？
20湖21南/9/长1 郡卫星远程学校
制作 06
2011年上学期6
怎样把表头改装成大量程电压表？
在表头串联一个阻值较大的电阻
U
制作 06
2011年上学1期6
练习3：一个电压表V1，量程0~3V，内阻
RV=1K，另有一只电阻箱（如图）。要把它
改装成量程0~15V的电压表V2，怎样改装？改 装后电压表的内阻多大？
20湖21南/9/长1 郡卫星远程学校
制作 06
2011年上学1期7
20湖21南/9/长1 郡卫星远程学校
制作 06
20湖21南/9/长1 郡卫星远程学校
+
10V 100V
制作 06
2011年上学1期1
• 问题3：怎样把表头改装成大量程电流 表？
20湖21南/9/长1 郡卫星远程学校
制作 06
2011年上学1期2
三、表头改装成电流表
量程扩大倍数n=I/Ig
在表头上并联一个阻值较小的电阻
I g Rg
(I
Ig )R
R Rg n1
20湖21南/9/长1 郡卫星远程学校
RA = IgRg/ I=Rg/n
制作 06
2011年上学1期5
练习2：有一个电流表G，内阻Rg=30， 满偏电流Ig=1mA。要把它改装成量程
0~电流表，怎样改装？改装后电
流表的内阻多大？
答案：R=30 RA=15
更换刻度盘

G
R＝9K Ω
0.55 110VmA
GV
练习1：已知电流表G的量程为100μA，
内阻为600Ω，改装为量程为5V的电压表，
应串联一个R1=
的电阻，改装为
15V的电压表应串联R=
的电阻, 若
改装为双量程电压表，画出电路图，标明
阻值。
G
R1＝49.4KΩ
R2＝100KΩ
+
5V
15V
练习2、把满偏电压为0.1V的电流表 改装成量程为10V的电压表后，下列 说法正确的是（BCD） A、当指针在表盘的正中间时，加在 表头上的电压为5V B、当指针在表盘的正中间时，所测 量的电压为5V C、改装后，电压表的电流的测量范 围并没有改变
D、 V1、V2的读数 之比等于两伏特表的内阻比
三、把表 头 G 改为电流表 A
（1）电流表的改装电流表G 的电压量程Ug=IgRg，当改装成量
程为I的电流表时，应并联一个电阻R分去多余的电流I-Ig，
电阻R叫分流电阻。
Ug
据并联电路的特点得： U g I g Rg (I I g )R
G
R1
R2
a
bc
a
b
c
G
R1
－ 甲 3V
R2
15V
例2、如图是一个双量程电流
表，Ig=0.5mA，Rg=200 Ω
，计算R1和R2的阻值。
－
G
R1
R2
I2
I1
10mA 1mA
解：（R1+R2） (I1-Ig) = Ig Rg
①
Ig（Rg+ R2 ）=(I2-Ig) R1
②
得： R1=20Ω R2=180Ω

2
连接电流表到待测电路中，选择合适的
量程，开启电流表并记录测量数值。
3
电流表的种类
电流表有直流和交流两种类型，选择适 用于电路类型的电流表。
电流表的注意事项
避免过载，保持电流表的正常工作状态， 注意安全操作，避免触碰导电部分。
电流表的测量原理
电流表的工作原理
电流表通过在回路中插入自身，利用电流通过导线时的热效应产生的电势差来测量电流。
3 电流表的维修方法
如电流表出现故障，应将其交由专业人员进行维修，不可私自拆卸。
电流表的应用领域
1
家庭电器维修
电流表可用于测量家用电器中的电流，帮助维修人员定位故障。
2
工业生产
电流表在工业生产中广泛应用，用于检测电路中的电流变化，确保设备的正常运 行。
3
实验教学
电流表是学习电学和电子学的重要工具，用于实验室中的电流测量和电路分析。
《电流表》PPT课件
欢迎来到《电流表》PPT课件！让我们一起探索电流表的定义、作用、使用 方法、测量原理、维护保养和应用领域。
什么是电流表
电流表是测量电流大小的仪器，能够在电路中测量并显示电流的数值。通过电流表，我们可以了解电路中电子 的流动情况和电路的工作状态。
电流表的使用方法
1
电流表的使用步骤
小结
1 电流表的重要性
电流表是电学领域中的重要工具，帮助我们测量和了解电路中的电流。
2 电流表的使用注意事项
正确使用电流表并注意安全操作，避免过载和触碰导电部分。
3 电流表的未来发展前景
随着科技的进步，电流表的测量精度和功能将不断提升，满足更多应用领域的需求。
电流表的测量范围
电流表具有不同的测量范围，可测量微安Fra bibliotek安域之间的电流。

接入正负接线柱
将电压表的“+”接线柱接入 电路的正极，“-”接线柱接
入电路的负极。
接入电路
将电压表的两个接线柱分别接 入被测电路的两端。
注意安全
在接入电压表时，应确保电源 已经关闭，以防止触电事故发
生。
电压表的读数方法
确定量程
根据电压表的量程，确 定每小格所代表的电压
值。
读取指针位置
观察电压表的指针位置 ，并读取相应的电压值
定期校准
为保证测量精度，应定期对电 压表进行校准和维护。
注意电源安全
在使用电压表时，应确保电源 安全可靠，避免因电源问题引
发安全事故。
PART 03
电流表的使用方法和注意 事项
电流表的正确接入方法
01
02
03
确定电流表的量程
根据电路中的电流大小， 选择合适的电流表量程。
串联接入电路
将电流表串联在待测电路 中，确保电流表的正负极 与电路中的正负极相连接 。
检查线路连接
检查接线柱是否松动或接触不良 。
电压表和电流表的校准和检测
校准周期
建议每年进行一次校准，以确保测量准确性。
检测设备
使用专用的检测设备进行校准和检测。
记录与报告
对校准和检测结果进行记录，并生成报告存档。
注意安全
使用电流表时应确保安全，避免发生触电事 故。
正确放置
使用电流表时应将其放置在平稳的地方，避 免振动和碰撞。
避免短路
在使用电流表时，应避免将电流表直接短路 ，以免损坏电流表。
定期校准
为保证测量精度，应定期对电流表进行校准 。
PART 04
电压表和电流表的维护和 保养
电压表和电流表的清洁保养

2020/10/16
12
4、关于电流表和电压表改装后的几点说明：
（1）改装后，表盘刻度相应变化，但电流计的参数 （Rg，Ig并没有改变）。 （2）电流计指针的偏转角度与通过电流计的实际电流 成正比。
（3）改装后的电流表的读数为通过表头G与分流小电 阻R小所组成并联电路的实际电流强度；改装后的电压 表读数是指表头G与分压大电阻R大所组成串联电路两端 的实际电压。
1、需要给电流表G并联一个阻值小的电阻（分 流电阻：并联电阻R的作用是分担一部分电流）。
2、改装后的电流表量程越 大，需要与电流表G并联 的分流电阻越小，改装后 的电流表的内阻就越小。
3、特点：
量程扩大倍数n=I/Ig
分流电阻R=Rg／（n－1)
改2装020/1后0/16内阻RA= Rg + R = Ug/I = IgRg/I
10
例2:
电阻Rg是1000Ω ，满偏电流Ig是100μA的 电流表，要改装成量程为1A的电流表，应 该并联一个多大的分流电阻?
( 0.1Ω ) R并=IgRg/(I-Ig)
2020/10/16
11
☆: 电流表的内阻Rg不是很大，也不 是很小。解题时，一般要考虑电表的 电阻；改装后的安培表的内阻很小， 解题时往往忽略不计；改装后的电压 表的内阻很大，解题时常常把它视为 断路（∞）。
7
例1: 有一个电流表电阻Rg=1000Ω ，满偏电流 Ig=100μA。要把它改装成量程为3V的电压 表，应该串联多大的电阻呢?
(R=29 KΩ) R串=(U-Ug)Rg/Ug
2020/10/16
8
问题（2）: 因为Ig一般较小，不能直接 电流表测量较大的电流。如何利用电流表 测量较大的电流呢?

电流表的测量原理是基于安培定律，即电流通过一段导线时，会在导线周围 产生磁场。电流表通过测量磁场的强度来确定电流的大小。
电流表的分类和性能指标
• 按量程划分：微安表、毫安表、安培表 • 按工作原理划分：电磁式电流表、电子式电流表 • 性能指标：准确度、灵敏度、内阻等
电流表的应用及注意事项
• 应用：电力系统、电子设备、实验室等领域 • 注意事项：正确连接、适当调整量程、防止过载等
电流表的故障分析与排除
指针不动
可能原因：线圈断开、指针卡住
显示抖动
可能原因：电源波动、指针不稳定
读数不准确
可能原因：线圈受损、刻度不准确
其他故障
可能原因：连接错误、仪器老化
电流表的维护与保养
1 定期校准
确保准确度
2 保持清洁
避免因灰尘影响读数
3 防止湿气
避免仪器受潮

总结和展望
电流表是电子测量领域中常用的仪器之一。随着科技的发展，电流表的精度和性能不断提高，为电力系统和电子工 程提供了更好的测量工具。

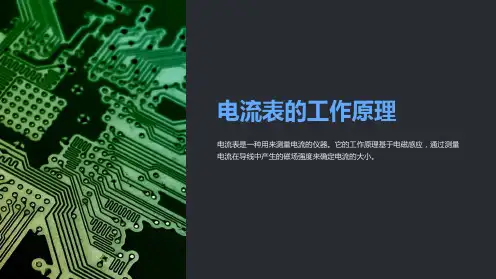

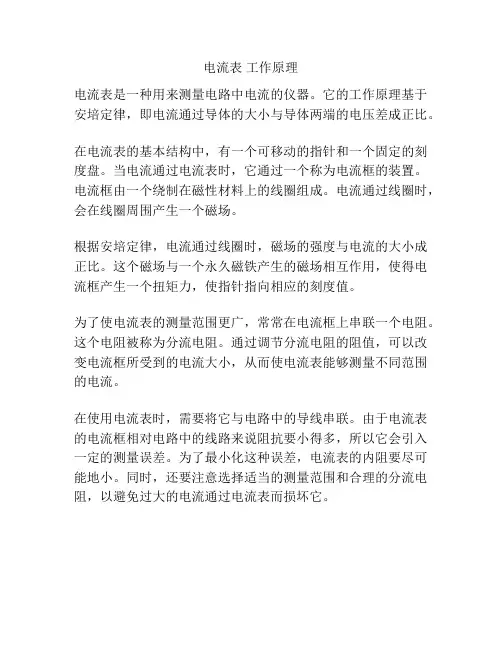

电流表的工作原理
电流表是一种用来测量电流的仪器。它的工作原理基于电磁感应，通过测量 电流在导线中产生的磁场强度来确定电流的大小。
直流电流表的构造和工作原理
直流电流表由一个线圈、一个磁铁和一个指针组成。当电流通过线圈时，线 圈产生的磁场会与永磁磁铁的磁场相互作用，使指针指向相应的刻度。
电流表的测量原理

《电压表和电流表》ppt课 件
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。

• 例2：如图所示，磁电式电流表线圈长为
20cm,宽10cm,共250匝，长边处于均匀辐射 的磁场中，磁感强度为B=0.2T，当通人0.1A 电流时，电流表指针偏转300，此时，线圈所 受的磁力矩为______N.m,当通人0.2A的电流 0.1 600 时，指针偏转的角度为______.
• 例3:要提高磁电式电流表的灵敏度，可以 采用的方法有：（ ） ABDE • A:增加线圈的匝数。 • B:增加磁铁的磁感强度 • C:换用弹性较强的弹簧，增大反抗力矩 • D:减小转轴处的摩擦。 • E:增大线圈的面积。
电流表内的线圈有内阻，大小由线圈内铜丝的 粗细、长度、和电阻率来决定。
• 例1：电流表中蹄形磁铁和圆柱形铁心间的磁
应用提高
• • • • •
场是均匀辐向分布的，当线圈中通人恒定电流时， 线圈将发生转动，电流表指针也跟着发生偏转， 最后停在某一角度位置上，则在偏转过程中，随 着偏转角的增大 （ CD ） A:线圈受到的安培力矩将不断增大 B:线圈受到的安培力矩将不断减小 C:线圈受到的安培力矩将不变 D:电流表中弹簧的扭转力矩将不断增大。

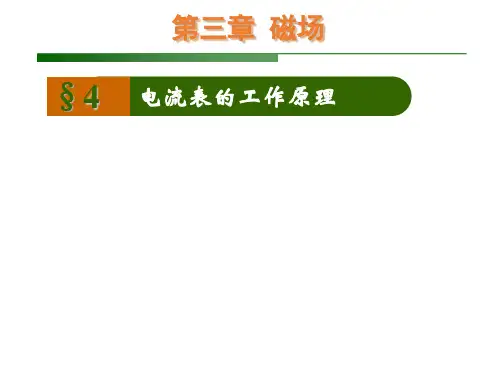

电流表的工作原理
一、电流表的构造
一、电流表的构造
由永久磁铁、铁芯、 线圈、螺旋 弹簧、 指针、 刻度盘 （最基本的 是磁铁和线圈）六个部分组成。
蹄形磁铁、内置软铁和铁芯一起形成如图所示的辐 向磁场。
〖思考〗 辐向磁场是匀强磁场吗？ 有何特点？
所谓辐向磁场，就是说所有的磁感线的延长线都通 过铁芯的中心，不管线圈处于什么位置，线圈平面 与磁感线之间的夹角都是零度。该磁场并非匀强磁 场，但在以铁芯为中心的圆圈上，各点的磁感应强 度 B 的大小是相等的。
课堂小结
指针的偏转角度与电流成正比，所以根据指针偏转 角度，可以知道电流的强弱，根据电流表指针偏转 方向可判定电路中电流方向。这就是电流表的工作 原理。

可见，提高电流表的灵敏度可以：增加线圈
的匝数；增强磁感应强度；增大线圈的面积； 减小k值。
正确选项 AB。
例：在研究平行板电容器的电容跟哪些因素有关的 演示实验中，为测量已充电的平行板电容器两极间 的电势差，要用静电计；能用磁电式电压表吗？为 什么？ 不能，磁电式电压表会把电容器放电。
2020/12/11
当线圈发生转动，不论通电线圈转到什么位 置，它的平面都跟磁感线平行，安培力的力矩不 变．
3、安培力的力矩越大．线圈和指针偏转的角度 也越大，因而根据指针的偏转角度的大小，可 以知道被测电流的强弱．
当线圈转过角 θ指针偏角也为θ时，两弹簧 产生阻碍线圈转动的扭转力矩M2=kθ
当M1和M2相平衡时，由M1=M2得:
θ=
nBLd k
I
三、磁电式电流表的特 点
1．电流和安培力成正比，表盘的刻度均匀， I．
当线圈中的电流方向改变，安培力方向也改变， 指针的偏转方向也发生变化，所以根据指针的偏转 方向，可以知道被测电流的方向。
2．灵敏度高，但过载能力差．可以测量很弱的电流， 但是绕制线圈的导线很细，允许通过的电流很小。
如图所示，磁电式电流表中的磁场是均匀地辐向分布 的，线圈两侧所在位置的磁感强度 B=0.002T，线圈是 边长 a=1cm的正方形，共N=100匝．线圈每偏转1°， 线圈需产生力矩为 M0=2.5×10-8N·m．求：
(1)当线圈中电流为0.6毫安时，指针将转过多少度? (2)如果指针的最大偏转角为120°，则这只电流计量程是多少? (3)当指针偏转角为40°角时，通入线圈的电流多大?
