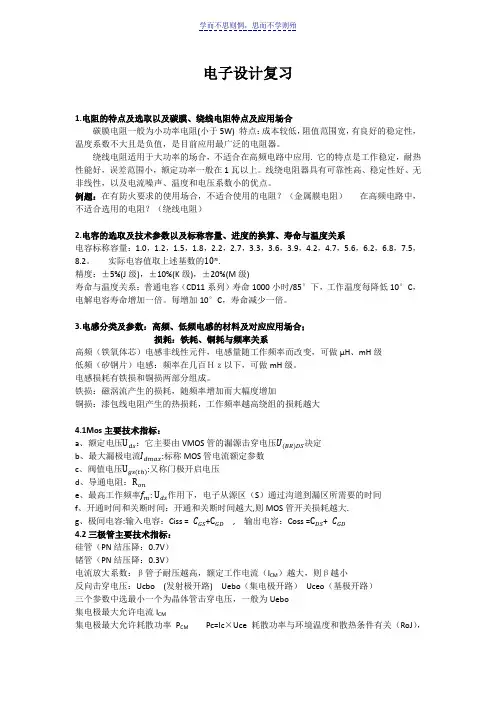

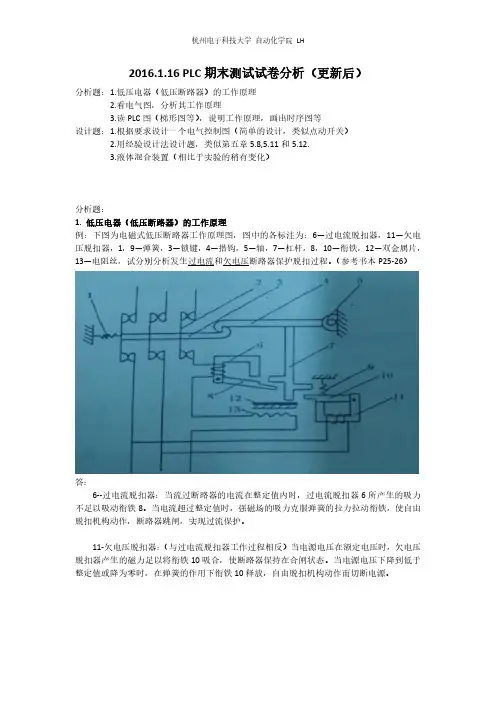

电子设计复习1.电阻的特点及选取以及碳膜、绕线电阻特点及应用场合碳膜电阻一般为小功率电阻(小于5W) 特点：成本较低，阻值范围宽，有良好的稳定性，温度系数不大且是负值，是目前应用最广泛的电阻器。
绕线电阻适用于大功率的场合，不适合在高频电路中应用. 它的特点是工作稳定，耐热性能好，误差范围小，额定功率一般在1瓦以上。
线绕电阻器具有可靠性高、稳定性好、无非线性，以及电流噪声、温度和电压系数小的优点。
例题：在有防火要求的使用场合，不适合使用的电阻？（金属膜电阻）在高频电路中，不适合选用的电阻？（绕线电阻）2.电容的选取及技术参数以及标称容量、进度的换算、寿命与温度关系电容标称容量：1.0，1.2，1.5，1.8，2.2，2.7，3.3，3.6，3.9，4.2，4.7，5.6，6.2，6.8，7.5，8.2。
实际电容值取上述基数的.精度：±5%(J级)，±10%(K级)，±20%(M级)寿命与温度关系：普通电容（CD11系列）寿命1000小时/85°下，工作温度每降低10°C，电解电容寿命增加一倍。
每增加10°C，寿命减少一倍。
3.电感分类及参数：高频、低频电感的材料及对应应用场合；损耗：铁耗、铜耗与频率关系高频（铁氧体芯）电感非线性元件，电感量随工作频率而改变，可做μH、mH级低频（矽钢片）电感：频率在几百Ｈｚ以下，可做mH级。
电感损耗有铁损和铜损两部分组成。
铁损：磁涡流产生的损耗，随频率增加而大幅度增加铜损：漆包线电阻产生的热损耗，工作频率越高绕组的损耗越大4.1Mos主要技术指标：a、额定电压：它主要由VMOS管的漏源击穿电压决定b、最大漏极电流:标称MOS管电流额定参数c、阀值电压:又称门极开启电压d、导通电阻：e、最高工作频率:作用下，电子从源区（S）通过沟道到漏区所需要的时间f、开通时间和关断时间：开通和关断时间越大,则MOS管开关损耗越大.g、极间电容:输入电容：Ciss = +, 输出电容：Coss =+4.2三极管主要技术指标：硅管（PN结压降：0.7V）锗管（PN结压降：0.3V）电流放大系数：β管子耐压越高，额定工作电流（I CM）越大，则β越小反向击穿电压：Ucbo (发射极开路) Uebo（集电极开路）Uceo（基极开路）三个参数中选最小一个为晶体管击穿电压，一般为Uebo集电极最大允许电流I CM集电极最大允许耗散功率P CM Pc=Ic×Uce 耗散功率与环境温度和散热条件有关（RoJ），手册上一般给出环境温度为20℃时P CM值。
杭州电子科技大学单片机原理期末试卷单片机期末考试试题01、单片机是将微处理器、一定容量的RAM 和ROM以及I/O 口、定时器等电路集成在一块芯片上而构成的微型计算机。
2、单片机89C51片内集成了4 KB的FLASH ROM，共有5 个中断源。
3、两位十六进制数最多可以表示256 个存储单元。
4、89C51是以下哪个公司的产品？（ C ）A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中，只有当EA引脚接高电平时，CPU才访问片内的Flash ROM。
6、是非题：当89C51的EA引脚接低电平时，CPU只能访问片外ROM，而不管片内是否有程序存储器。
T7、是非题：当89C51的EA引脚接高电平时，CPU只能访问片内的4KB空间。
F8、当CPU访问片外的存储器时，其低八位地址由P0 口提供，高八位地址由P2 口提供，8位数据由P0 口提供。
9、在I/O口中，P0 口在接LED时，必须提供上拉电阻，P3 口具有第二功能。
10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。
F11、是非题：是读端口还是读锁存器是用指令来区别的。
T12、是非题：在89C51的片内RAM区中，位地址和部分字节地址是冲突的。
F13、是非题：中断的矢量地址位于RAM区中。
F14、MCS-51系列单片机是属于（ B ）体系结构。
A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有64 KB的字节寻址能力。
16、是非题：在89C51中，当CPU访问片内、外ROM区时用MOVC指令，访问片外RAM 区时用MOVX指令，访问片内RAM区时用MOV指令。
T17、在89C51中，片内RAM分为地址为00H~7FH 的真正RAM 区，和地址为80H~FFH 的特殊功能寄存器(SFR) 区两个部分。
18、在89C51中，通用寄存器区共分为 4 组，每组8 个工作寄存器，当CPU 复位时，第0 组寄存器为当前的工作寄存器。

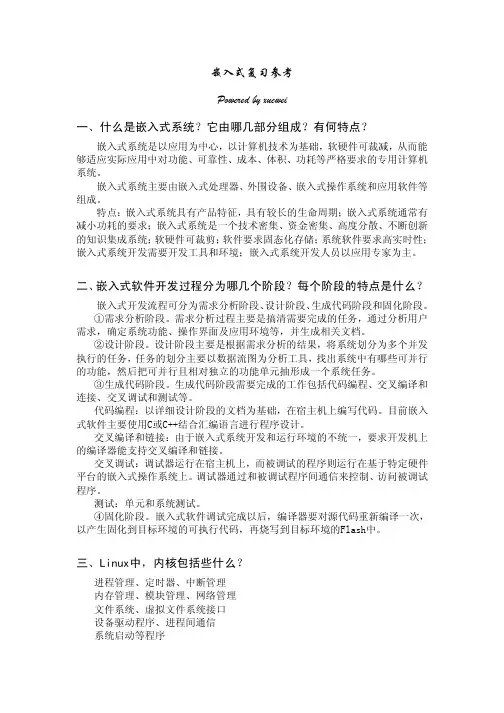

嵌入式复习参考 Powered by xuewei 一、什么是嵌入式系统？它由哪几部分组成？有何特点？嵌入式系统是以应用为中心，以计算机技术为基础，软硬件可裁减，从而能 够适应实际应用中对功能、可靠性、成本、体积、功耗等严格要求的专用计算机 系统。
嵌入式系统主要由嵌入式处理器、外围设备、嵌入式操作系统和应用软件等 组成。
特点：嵌入式系统具有产品特征，具有较长的生命周期；嵌入式系统通常有 减小功耗的要求；嵌入式系统是一个技术密集、资金密集、高度分散、不断创新 的知识集成系统； 软硬件可裁剪； 软件要求固态化存储； 系统软件要求高实时性； 嵌入式系统开发需要开发工具和环境；嵌入式系统开发人员以应用专家为主。
二、 嵌入式软件开发过程分为哪几个阶段？每个阶段的特点是什么？嵌入式开发流程可分为需求分析阶段、 设计阶段、 生成代码阶段和固化阶段。
①需求分析阶段。
需求分析过程主要是搞清需要完成的任务，通过分析用户 需求，确定系统功能、操作界面及应用环境等，并生成相关文档。
②设计阶段。
设计阶段主要是根据需求分析的结果，将系统划分为多个并发 执行的任务， 任务的划分主要以数据流图为分析工具，找出系统中有哪些可并行 的功能，然后把可并行且相对独立的功能单元抽形成一个系统任务。
③生成代码阶段。
生成代码阶段需要完成的工作包括代码编程、交叉编译和 连接、交叉调试和测试等。
代码编程：以详细设计阶段的文档为基础，在宿主机上编写代码。
目前嵌入 式软件主要使用C或C++结合汇编语言进行程序设计。
交叉编译和链接：由于嵌入式系统开发和运行环境的不统一，要求开发机上 的编译器能支持交叉编译和链接。
交叉调试：调试器运行在宿主机上，而被调试的程序则运行在基于特定硬件 平台的嵌入式操作系统上。
调试器通过和被调试程序间通信来控制、访问被调试 程序。
测试：单元和系统测试。
④固化阶段。
嵌入式软件调试完成以后，编译器要对源代码重新编译一次， 以产生固化到目标环境的可执行代码，再烧写到目标环境的Flash中。
现代数字电子技术基础_杭州电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.从大到小依次排列下列数据 (120)10, (10011010)2 , (117)8 , (B4)16。
正确的顺序为答案:(B4)16 > (10011010)2 > (120)10 > (117)82.二进制数111001的余3码是答案:100010103.8421BCD码的1000相当于十进制的数值答案:84.求[X]原=1.1101的真值和补码，求[x]反=0.1111的补码答案:-0.1101; 1.0011; 0.11115.已知十进制数为92，其对应的余3码为：答案:(11000101)余3码6.要表达一个逻辑函数常见的方法有答案:其余都是7.试选择下图门电路的输出状态答案:高阻态8.集成电路74LS245的内部结构如图所示，试说明该电路的逻辑功能。
答案:双向传输，当C=0，X的信号传送到Y；当C=1，Y的信号传送到X9.试写出图中NMOS门电路的输出逻辑表达式。
答案:10.标准或-与式是由（）构成的逻辑表达式。
答案:最大项相与11.卡诺图上变量的取值顺序是采用（）的形式，以便能够用几何上相邻的关系表示逻辑上的相邻。
答案:循环码12.已知逻辑电路如图所示，分析该电路的逻辑功能：答案:13.引起组合逻辑电路中竟争与冒险的原因是答案:电路延时14.已知某电路的真值表如下，该电路的逻辑表达式为答案:Y=AB+C15.八选一数据选择器74151组成的电路如图所示，则输出函数为答案:16. 7４153是四选一数据选择器，电路如下。
则Ｙ的表达式是答案:17.以下电路中常用于总线应用的有答案:三态门18.若F（A，B，C）=∑m（1，3，4，7），以下叙述正确的是：答案:F的反函数是∑m（0，2，5，6）19.可以直接实现线与的器件答案:集电极开路门20.三变量逻辑函数F(A,B,C)= A+BC，以ABC为顺序组成最小项表示中不含下列哪项答案:m1m2m0。

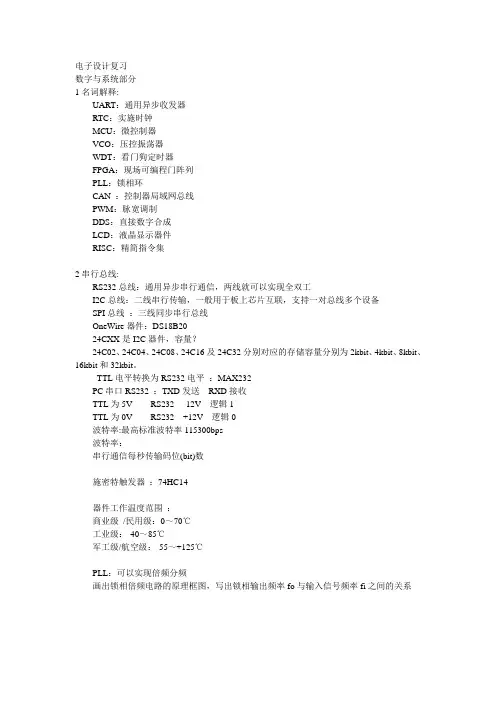

电子设计复习数字与系统部分1名词解释:UART：通用异步收发器RTC：实施时钟MCU：微控制器VCO：压控振荡器WDT：看门狗定时器FPGA：现场可编程门阵列PLL：锁相环CAN ：控制器局域网总线PWM：脉宽调制DDS：直接数字合成LCD：液晶显示器件RISC：精简指令集2串行总线:RS232总线：通用异步串行通信，两线就可以实现全双工I2C总线：二线串行传输，一般用于板上芯片互联，支持一对总线多个设备SPI总线：三线同步串行总线OneWire器件：DS18B2024CXX是I2C器件，容量？24C02、24C04、24C08、24C16及24C32分别对应的存储容量分别为2kbit、4kbit、8kbit、16kbit和32kbit。
TTL电平转换为RS232电平：MAX232PC串口RS232 ：TXD发送RXD接收TTL为5V--RS232 -12V 逻辑1TTL为0V--RS232 +12V 逻辑0波特率:最高标准波特率115300bps波特率：串行通信每秒传输码位(bit)数施密特触发器：74HC14器件工作温度范围：商业级/民用级：0～70℃工业级：-40～85℃军工级/航空级：-55～+125℃PLL：可以实现倍频分频画出锁相倍频电路的原理框图，写出锁相输出频率fo与输入信号频率fi之间的关系答：现在大部分新设计的微控制器采用 RISC 架构如何使用WDT 来增强MCU 的抗干扰能力测量转速：霍尔元件 、红外如何用数字方法来测量两个同频不同相的正弦信号的相位差答：(1) 异或鉴相 异或鉴相的缺点：不能直接测量大于180度的相位(2) 边沿鉴相 可以测量0～360度的相位设计一单片机系统，至少包括：最小系统＋键盘扫描电路＋LED 数码管显示电路。
要求键盘不少于四个键，数码管采用DPY_4_7SEG 。
模拟部分复习1电阻的特点及选取碳膜、绕线电阻特点及应用场合答：碳膜电阻和金属电阻一般为小功率电阻（<5w ） ro f M Nf ⨯=绕线电阻不适用与高频电路2电容的选取及技术参数标称容量、进度的换算、寿命与温度关系答：标称容量1.0，1.2，1.5，1.8，2.2，2.7，3.3，3.6，3.9，4.2，4.7，5.6，6.2，6.8，7.5，8.2。
20091.对下列的名词进行英语和中文翻译(6题选做5题)(1)I/O (2)LED (3)PCB (4)A/D (5)SMT (6)CATV2.现在数字电路的运用比模拟电路越来越多,你认为模拟电路会被数字电路取代吗?为什么?3.解释正反馈和负反馈的意思。
说明正反馈和负反馈在哪些电路中有正面作用,在哪些电路中有负面作用.4.说明音频信号,视频信号和射频信号的特点。
5.一个“轨对轨”电路。
(1)说明电路的工作原理(2)求电阻的值(求哪两个电阻有点忘了)6.A同学用热敏电阻和单片机制造了一个温度测试机,B同学通过对电路的改进提高了精度,用于彩色相片染液的温度测试。
请说明可能产生测试误差的原因,如何提高测试的精度?2008一:你所报考的是哪个二级学科,说说你对这个专业的认识,这个专业最新的技术有哪些,谈谈你的理解.(10分)二:功率放大器和信号放大器有什么区别. (10分)三:三极管是不是有源器件?放大电路有哪三种接法,画出三种接法的简图,并写出他们的名称(10分)四:设计汽车电子产品时,我们要考虑哪些因素? (10分)五:滤波器有哪些类型,设计滤波器时,我们要考虑哪些指标? (10分)六:用触发器和门电路设计一个电路,把一个占空比为50%的脉冲波形改变为占空比25%.(10分)七:一个电路,画输出波形(要记住电容充放电公式才能解出) (10分) 八:画电路图实现功能,第一个是电压跟随器,就是输出电压等于输入电压U(out)=U(in):第二个是加减法器,U(out)=U(in1)-10U(in2). (10分) 九:设计一个温度检测装置,要检测出温度并把温度数据存储起来(20分)1):说明传感器检测原理2):画出框图3)若要用电脑处理数据,图像,表格等,可以选用什么样的编程工具,为什么?4)怎样改进装置,使精度更高.06 07 年--什么是mp3 (写300字左右)-- 模电和数电的各自特点及发展趋势(300字左右)--还有无失真传输方面 --3g有几个标准 --还有个是数电关于毛刺的产生和消除的...........杭州电子科技大学电子信息学院研究生专业06年复试笔试题目每题10分，共100分。
杭电嵌入式系统原理期末复习题(含部分答案)《嵌入式系统原理》习题一、嵌入式硬件子系统1.名词解释embeddedsystem嵌入式系统mcu微控制器soc系统芯片dsp数字信号处理jtag联合测试工作组。
一种国际标准测试协议，主要用于芯片内部测试。
ice在线仿真器。
支持片上断点与调试risc精简指令集计算机cisc复杂指令集计算机armrisc微处理器cortex-m332位处理器内核watchdog看门狗。
监测单片机程序运行状态的芯片。
2.直观题(1)在进行嵌入式存储系统设计时，如何在sram、dram、flash、eeprom等存储方案中展开挑选？ram分为：sram（静态存储器）和dram（动态存储器）。
sram掉电不丢失数据，速度比dram快，但价格特别昂贵，只有在苛刻的地方使用，比如cpu的缓冲。
dram虽然速度相对慢，但比任何的rom都要快，做内存比较合适。
flash存储器，适用于于速度建议低，容量建议小，高速缓存时建议数据不偷失的场合。
eeprom适用于速度不高，容量不大，掉电时要求数据不丢失的场合。
在单片机中，ram主要就是搞运转时数据存储器,flash主要就是程序存储器,eeprom 主要就是用来在程序运行留存一些须要高速缓存不遗失的数据.(2)比较nandflash、norflash之间的区别。
nor闪存是随机存储介质，读取可以直接运行装载在norflash里面的代码，用于数据量较小的场合。
nand闪存是连续存储介质，它的读取是以一次读取一块的形式来进行的，用户不能直接运行nandflash上的代码。
采用这种技术的flash比较廉价，适合存放大的数据。
(3)嵌入式系统硬件的时钟（clock）的促进作用就是？详细了解下常用的时钟设计方案。
促进作用主要就是同时实现数据传输和拒绝接受的同步。
实时时钟设计如下：脉冲计数器对时钟源输出的时钟进行计数，当达到一定值后和数字比较器比较，如果一致则触发硬件中断。

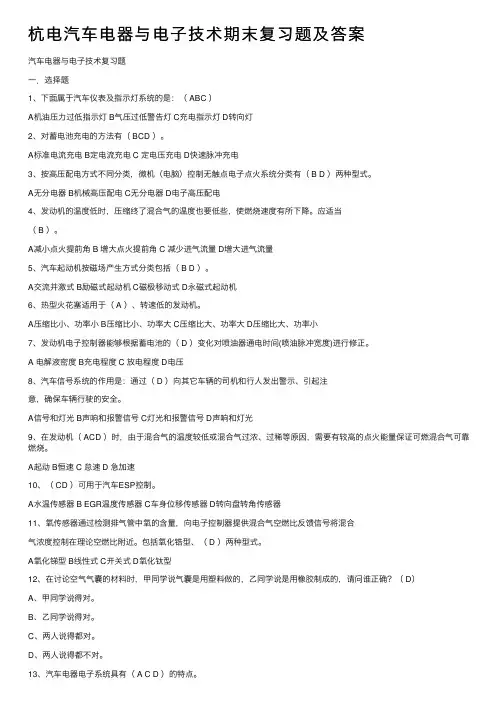

杭电汽车电器与电⼦技术期末复习题及答案汽车电器与电⼦技术复习题⼀．选择题1、下⾯属于汽车仪表及指⽰灯系统的是：（ ABC ）A机油压⼒过低指⽰灯 B⽓压过低警告灯 C充电指⽰灯 D转向灯2、对蓄电池充电的⽅法有（ BCD ）。
A标准电流充电 B定电流充电 C 定电压充电 D快速脉冲充电3、按⾼压配电⽅式不同分类，微机（电脑）控制⽆触点电⼦点⽕系统分类有（ B D ）两种型式。
A⽆分电器 B机械⾼压配电 C⽆分电器 D电⼦⾼压配电4、发动机的温度低时，压缩终了混合⽓的温度也要低些，使燃烧速度有所下降。
应适当（ B ）。
A减⼩点⽕提前⾓ B 增⼤点⽕提前⾓ C 减少进⽓流量 D增⼤进⽓流量5、汽车起动机按磁场产⽣⽅式分类包括（ B D ）。
A交流并激式 B励磁式起动机 C磁极移动式 D永磁式起动机6、热型⽕花塞适⽤于（ A ）、转速低的发动机。
A压缩⽐⼩、功率⼩ B压缩⽐⼩、功率⼤ C压缩⽐⼤、功率⼤ D压缩⽐⼤、功率⼩7、发动机电⼦控制器能够根据蓄电池的（ D ）变化对喷油器通电时间(喷油脉冲宽度)进⾏修正。
A 电解液密度 B充电程度 C 放电程度 D电压8、汽车信号系统的作⽤是：通过（ D ）向其它车辆的司机和⾏⼈发出警⽰、引起注意，确保车辆⾏驶的安全。
A信号和灯光 B声响和报警信号 C灯光和报警信号 D声响和灯光9、在发动机（ ACD ）时，由于混合⽓的温度较低或混合⽓过浓、过稀等原因，需要有较⾼的点⽕能量保证可燃混合⽓可靠燃烧。
A起动 B恒速 C 怠速 D 急加速10、（ CD ）可⽤于汽车ESP控制。
A⽔温传感器 B EGR温度传感器 C车⾝位移传感器 D转向盘转⾓传感器11、氧传感器通过检测排⽓管中氧的含量，向电⼦控制器提供混合⽓空燃⽐反馈信号将混合⽓浓度控制在理论空燃⽐附近。
包括氧化锆型、（ D ）两种型式。
A氧化锑型 B线性式 C开关式 D氧化钛型12、在讨论空⽓⽓囊的材料时，甲同学说⽓囊是⽤塑料做的，⼄同学说是⽤橡胶制成的，请问谁正确？（ D）A、甲同学说得对。
操作系统作用：1。
作为用户与计算机硬件系统之间的接口；2.作为计算机系统资源的管理者；3.实现了对计算机资源的抽象.关于操作系统的定义,包括的功能,每块具体的任务：(1）是配置在计算机硬件上的第一次软件，是对硬件系统的首次扩充.（2)处理机管理功能（进程控制，进程同步,进程通信，调度），存储器~（内存分配,内存保护,地址映射，内存扩充），设备~(缓冲管理，设备分配，设备处理），文件～（文件存储空间的管理，目录管理，文件的读/写管理和保护）,作业(用户接口，程序接口)批处理操作系统、分时系统的主要目的是什么,各自的特点是什么1批处：提高CPU的利用率;提高内存和I/O设备利用率；增加系统吞吐量。
分时：一台计算机提供多个用户同时使用,提高计算机的利用率。
2批处：多道性，无序~，调度~。
分时：多路性，独立～，及时～，交互~临界资源临界区:每个进程中访问临界资源的那段代码称为临界区.文件的存取方法的性能依赖于:磁盘高速缓存磁盘空间如何管理、方法特点，优缺点:先来先服务,最短寻道时间有限，扫描。
磁道距离最近的作业请求作为下一次服务的对象。
通道又称I/O处理器，它用于实现主存储器和外设之间的信息传输。
进程、作业的调度算法，每个算法的特点、优缺点、（1）先来先服务：可作业调度，进程调度。
利于长作业。
（2）短作业优先调度算法：都可，能有效降低作业的平均等待时间，提高系统吞吐量。
缺：对长作业不利，不能保证紧迫性作业会被及时处理，只根据用户提供的估计执行时间而定，不一定能做到短作业优先。
（3）高响应比：既照顾了短作业，有考虑了作业到达的先后次序，不会使长作业长时间得不到服务，但会增加系统开销。
采用请求分页、分段管理的目的（1）满足客户在编程和使用上多方面的要求，其中有些要求是其他几种存储管理方式所难以满足的。
（2)为了能支持虚拟存储器功能而增加了请求调页功能和也变置换功能。
并行性是指两个或多个事件在同一时刻发生；并发性是指两个或多个事件在同一时间间隔内发生.引入缓冲的原因：1.缓和CPU与I/O设备间速度不匹配的矛盾；2.减少对CPU的中断频率，放宽对CPU中断响应时间的限制;3.提高CPU和I/O设备之间的并行性。
一、数字与系统部分1名词解释UART：通用异步收发器（Universal Asynchronous Receiver/Transmitter）RTC：实施时钟（Real-Time Clock）MCU：微控制器（Microcontroller Unit）VCO：压控振荡器（voltage-controlled oscillator）WDT：看门狗定时器（Watchdog Timer）FPGA：现场可编程门阵列（Field－Programmable Gate Array）PLL：锁相环(Phase Locked Loop)CAN ：控制器局域网总线（CONTROLLER AREA NETWORK）PWM：脉宽调制（Pulse Width Modulation）DDS：直接数字合成（Direct Digital Synthesizer）LCD：液晶显示器件（Liquid Crystal Display）D/A：数模转换器（将数字信号转换为模拟信号的电路称为数模转换器(简称d/a转换器或dac,digital to analog converter）2、串行总线⏹RS232总线：通用异步串行通信，两线就可以实现全双工⏹I2C总线：二线串行传输，一般用于板上芯片互联，支持一对总线多个设备（Inter Integrated Circuit）SDA(串行数据线) SCL(串行时钟线)⏹SPI总线：三线同步串行总线，AT25F1024。
SPI 是英文Serial Peripheral Interface的缩写，中文意思是串行外围设备接口。
SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（用于单向传输时，也就是半双工方式）。
也是所有基于SPI的设备共有的，它们是SDI（数据输入），SDO（数据输出），SCK（时钟），CS（片选）。
（1）SDO –主设备数据输出，从设备数据输入（2）SDI –主设备数据输入，从设备数据输出（3）SCLK –时钟信号，由主设备产生（4）CS –从设备使能信号，由主设备控制其中CS是控制芯片是否被选中的，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），对此芯片的操作才有效。
杭州电子科技大学课程设计报告课程设计名称电子系统综合设计姓名XX学号1104xxxx专业电子信息工程指导教师黄继业、曽毓二○一四年九月十九日一、系统框图1.1系统框图图1二、STM32端软件流程图及关键代码2.1 下位机软件流程图图22.2 关键代码2.2.1 单片机系统往PC机发送信息并在PC机上显示（1）扫描法识别并发送按键信息if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_8) == 0) //K2按下{while(1){if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_8) == 1) //K2松开{USART1_Puts("k2\n"); //发送的字符为K2break;}}}（2）发送按键信息函数void USART1_Puts(u8 *str){while(*str){USART_SendData(USART1, *str++);while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET); //等待发送完成}}注：此处以K2键为例，K3的设置类似于K2。
当按键被按下时，PA8为低电平，此处的if语句检测到K2被按下；然后执行while中的if语句，此时若K2键被松开则PA8为高电平，从而检测出了K2键被按下并松开，即可将K2的被按下的信息发送给PC机，在PC机界面上显示出K2。
2.2.2 PC机控制输出信息点亮LED灯USART1_Gets(); //接收字符switch(data) //设置GPIOA的0-15的端口位{case '0': GPIO_WriteBit(GPIOA, GPIO_Pin_0,(BitAction)0);break;case '1': GPIO_WriteBit(GPIOA, GPIO_Pin_1,(BitAction)0);break;case 'K': GPIO_Write(GPIOA, 0XFF); break;case 'L': GPIO_Write(GPIOA, 0X00);break;default : break;}根据PC机接收到的字符，利用while语句判断，并使改编号的LED低电平发光或高电平变暗。
总复习第一部分 绪 论● 计算机系统的层次结构● （掌握）冯.诺依曼机的特点（不仅可以应用于科学计算领域，还可用于信息检索等领域）● （掌握）数字计算机的五大部件(运算器，控制器，存储器，输入装置和输出装置 ) ● （掌握）计算机硬件的主要技术指标(机器字长、存储容量、运算速度、可配置的外围设备、性能价格比、可靠性可维护性和可用性)第二部分 运算方法和运算器分三个层次复习：一、（掌握）数据的表示（掌握）定点机器数与真值的转换方法。
● （掌握）浮点数表示 N=M*R EE S E1E2…E m M S . X 1X 2…X nE ：定点整数。
E 决定了浮点数N 的绝对值；E S 不能N 的符号M ：定点小数。
M S 决定了浮点数N 的符号；M S =0，则N 为正数，M S =1，则N 为负数。
规格化定义： 0.5≤|M|<1数据的表示运算方法运算器 数据的表示 定点数浮点数 BCD 码 字符数据 数值数据 英文字母等（ASCII ） 汉字的表示定点整数：X S ，X 1…Xn .定点小数：X S . X 1…Xn规格化原码表示的M是：0.1** OR 1.1** 的形式规格化补码表示的M是：0.1** OR 1.0** 的形式机器零：两层含义左规、右规IEEE754格式：单精度格式、双精度格式二、（掌握）运算方法1、定点加、减运算●补码加、减运算2、定点乘法运算（1）定点原码一位乘（2）定点补码一位乘●校正法●Booth算法3、定点原码一位除法运算●恢复余数法●加减交替法4、浮点数运算三、运算器1、（理解）运算器的总线结构●单总线结构●双总线结构●三总线结构2、（掌握）定点运算器●门电路搭建的定点运算器●先行进位电路，78LS181，74LS182●阵列乘法器，阵列除法器（略）3、浮点运算器运算流水线、专用的浮点运算部件四、其他（掌握）数据校验：奇偶校验第三部分存储体系一、概述1．主存储器性能指标（理解）存储容量、速度和价格及三者之间的关系。
复习提要：1、名词理解：EDA、SoC、SOPC、HAL、FPGA、IP、DMA、IP、RTL、HDL、Embedded OS、PIO、UART 闭卷2、SOPC设计流程（含软硬件）3、工具&软件在SOPC设计流程中的主要作用：Quartus II、Qsys、Nios SBT、Eclipse、ModelSim、SignalTap II、USB Blaster IIQuartus® II design 用于提供system-on-a-programmable-chip (SOPC)的设计环境；Qsys搭建片上系统；Nios SBT是Nios ii软件搭建工具；Eclipse图形化界面的开发和调试工具；ModelSim 是仿真工具；SignalTap II是FPGA片上debug工具软件可以捕获和显示实时信号，观察在系统设计中的硬件和软件之间的互相作用；USB Blaster II是下载调试工具。
4、Avalon-MM总线时序，以及主要信号（分Slave、Master）5、Avalon-ST的端口类型6、一个完整的SOPC系统主要有几个部分构成7、2014年、2015年Altera推出的各系列SoC FPGA中分别使用什么硬核双核Cortex-A9 32位ARM处理器或四核Cortex-A53（64位）8、常见的用于SoC的处理器核有那些9、如何使用HAL操作uart，列出代码＃i nclude <stdio.h>＃i nclude <string.h>int main (void){char* msg = “hello world”;FILE* fp;fp = fopen (“/dev/jtag_uart”, “r+”);if (fp){fprintf(fp, “%s”,msg);fclose (fp);}return 0;}这种方法才是标准的串口操作方法。
