采暖管道与PB管安装技术交底记录

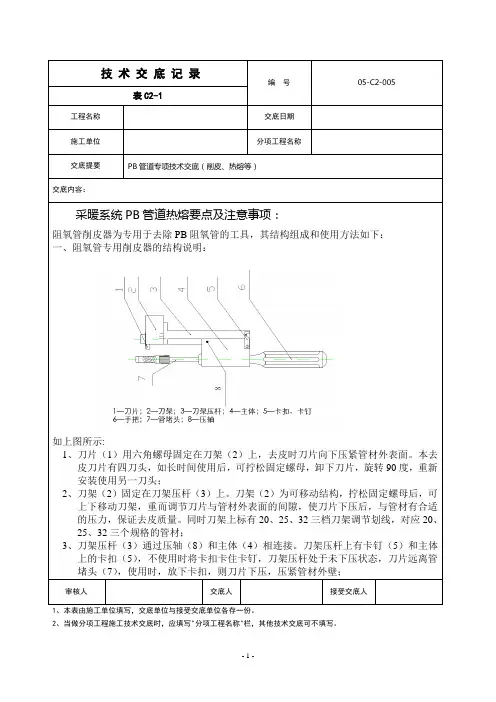

编号05-C2-005表C2-1工程名称交底日期施工单位分项工程名称交底提要PB管道专项技术交底（削皮、热熔等）交底内容：采暖系统PB管道热熔要点及注意事项：阻氧管削皮器为专用于去除PB阻氧管的工具，其结构组成和使用方法如下：一、阻氧管专用削皮器的结构说明：如上图所示:1、刀片（1）用六角螺母固定在刀架（2）上，去皮时刀片向下压紧管材外表面。

本去皮刀片有四刀头，如长时间使用后，可拧松固定螺母，卸下刀片，旋转90度，重新安装使用另一刀头；2、刀架（2）固定在刀架压杆（3）上。

刀架（2）为可移动结构，拧松固定螺母后，可上下移动刀架，重而调节刀片与管材外表面的间隙，使刀片下压后，与管材有合适的压力，保证去皮质量。

同时刀架上标有20、25、32三档刀架调节划线，对应20、25、32三个规格的管材；3、刀架压杆（3）通过压轴（8）和主体（4）相连接。

刀架压杆上有卡钉（5）和主体上的卡扣（5），不使用时将卡扣卡住卡钉，刀架压杆处于未下压状态，刀片远离管堵头（7），使用时，放下卡扣，则刀片下压，压紧管材外壁；审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

本表由施工单位填写，交底单位与接受单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

本表由施工单位填写，交底单位与接受单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

本表由施工单位填写，交底单位与接受单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

本表由施工单位填写，交底单位与接受单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

室内采暖管道安装交本工艺标准适用于民用及一般工业建筑热水温度不超过 150C 的采暖管道安装工程。

底一、材料要求位一）本工程明装的采暖管道，包括供回水干管、立管、热表的连接管和散热器的连接管均采用热镀锌钢管，DNi 100mm 丝扣连接，DN>100mr 卡套式连接；户内埋地管采用阻氧增强型PB 管材，管接材要求耐用年限50年，管道连接采用热熔连接。

管道规格为 De25X3.5，使用条件为5级。

（二）热镀锌钢管、PB 管材及管件，具备检验报告和认证文件，具备生产厂家质检合格证明，并应有明 底 显标识，标明生产厂家名称、规格,其包装上应标有生产批号、数量、生产日期和检验代号 ，产品外 观检验应符合下列规定：各1管材、管件应颜色一致，无色泽不均匀及分解变色线•存一 2管材及外壁均应光滑、平整，无气泡、裂口、裂纹、脱皮、分层和严重的冷斑及明显的痕纹、 缺陷，色泽基本一致，冷水管、热水管必须有醒目的永久标记。

23管材、轴向不得有异向弯曲，其直线度偏差应小于 1%,管材端口必须平整，并垂直与轴线。

当4管件应完整，无缺损、变形、合模缝，浇口应平整无开裂。

分5管材、管件的物理、力学性能、管材尺寸、外径、壁厚公差、粘接管件与管材公差应符合相关规范标准要求。

程三）阀门：施工1有出厂合格证，规格型号和适用温度、压力符合设计要求。

铸造规矩、无飞刺、无裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，手轮无损伤。

底2阀门安装前，应做强度和严密性试验，试验应在每批数量中抽查填写"分项工程名称”栏，其他技术交底可不填写。

时审核人10%且不少于一个。

对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。

3阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的 1.5倍，严密性试验压力为公称压力的1.1倍，试验压力在试验持续时间内应保持不变。

且壳体填料及阀瓣密封面无渗漏。

阀门试验持续时间如下表的规定：阀门试验持续时间（四）其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻垫、电气焊条等，选用时应符合设计 要求。

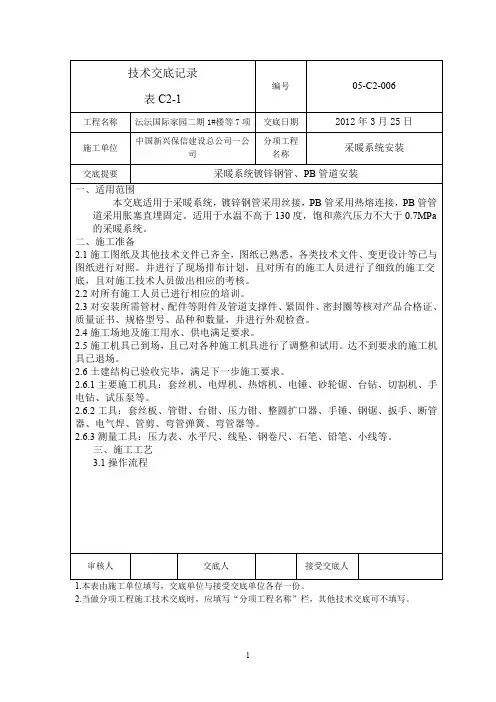

采暖P B管道安装技术
交底
The manuscript was revised on the evening of 2021
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

交底内容：
2.5、管道敷设时的注意事项如下：管道工作温度低于60℃，因此其安装位置不能靠近
输送高温介质的管道，也不能安装在60℃以上的热源附近。

管材、管件、阀门等，若发现损坏、必须换新。

2.6、PB管与金属管材、管件、设备连接时，应采用带金属嵌件的过渡管件或专用转换
管件，在塑料管热熔接后，采用螺纹连接方式与金属管材、管件连接。

严禁在塑料管上套丝连接。

2.7、熔接三通或弯头等有安装方向的管件时，应按图纸要求注意其方向，提前在管材
和管件上做好标识，保证安装角度正确，加热后应保证无旋转地把管段插入到所标识深度，调正调直时，不应使管材和管件旋转，保持管材与轴线垂直，使其处于同一轴线上。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

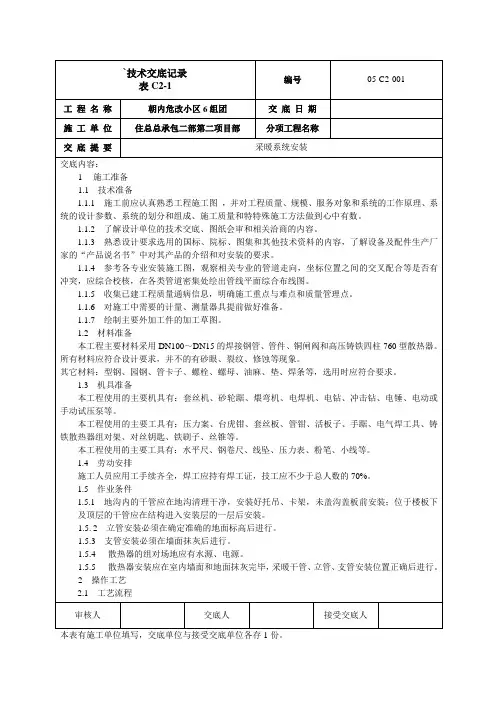

室内采暖管道安装工程技术交底记录一、参加人员本次技术交底记录的参加人员有：•项目经理：李先生•施工队长：王师傅•管道工：张师傅、李师傅、刘师傅二、施工前准备1.确认工程图纸在开始施工之前，我们需要检查总图、管道分段图、设备图以及焊接图等图纸，确保施工按照正确的图纸进行。

2.安放材料根据工程图纸的要求，将管道材料、管道接头、弯头等材料摆放在指定的地方，便于安装。

3.检验材料检查材料的质量和数量，将有问题的材料清理出来，确保材料的质量符合工程要求。

4.现场勘察进行现场勘察，确定管道的安装位置以及预留的进水口和出水口。

三、施工步骤1.固定支架在管道安装之前，需要先安装支架，支架的间距要根据管道的尺寸和重量确定，保证管道的平稳运行。

2.切割管道按照工程图纸的要求，将管道切割成预定长度，并在需要的地方进行加工。

3.进行连接对于直管，采用对口和法兰的方式连接。

对于弯头，采用法兰对接和对口连接相结合的方式连接。

4.进行焊接对于需要进行焊接的地方，采用气焊或电焊的方式进行连接。

在进行焊接前，需要对管道表面进行处理，确保焊接质量。

5.安装附件安装附件时，需要按照工程图纸的要求进行。

附件的规格和数量需要符合工程设计要求。

6.进行密封性测试完成管道安装之后，需要进行密封性测试，检查管道连接处的漏水情况。

检测方法和标准要符合相关规定。

四、安全管理在施工过程中，我们需要严格遵守安全管理规定，采取有效的措施，做好管道安装的安全工作。

1.进行足够的安全宣传教育，使每一个参与施工的工人充分了解安全管理的重要性和要求。

2.确保安全防护措施到位，如穿戴好安全帽、安全鞋、手套等防护用品，规范施工现场人员行为，严禁超员和高处作业等危险行为。

3.定期对施工现场进行检查，发现问题及时整改，确保施工现场的安全。

五、质量管理为了保证管道安装质量，我们将采取以下措施：1.严格按照图纸要求进行施工，杜绝短管、漏口等不符合要求现象。

2.对每一个连接点进行检查和验收，确保管道连接的牢固性和气密性。

屑等杂质，且水色不浑浊，经监理（甲方）单位验收合格，停止冲洗，检查楼内过滤器并清除过滤器内的杂质等异物。

废水排至污水检查井。

然后将水泄净，防止冬季冻坏设备和管道。

（2）质量保证及控制：使用的仪器、仪表须经过国家计量测试中心检测合格后方可使用。

当室外温度低于1°C时不允许试压、冲洗。

验收校准及规范：建筑给排水及采暖工程施工质量验收规范（GB 50242-2002）（3）系统试压、冲洗注意事项：①系统冲洗时要保证水源足够的流量。

冲洗废水要排至污水井。

②系统试压时要检查细致，一次修理成功，避免多次维修。

电动试压泵要有专人看护，避免压力过高胀坏管道或暖气片。

充水时有专人巡视，避免出现大面积跑水现象。

必要时配备对讲机。

四、成品保护：1、安装好的管道不得用作吊拉负荷及做支撑，不得蹬踏；2、搬运材料机具及施焊时，做好防护措施，不得将已做好的墙面和地面弄脏、砸坏。

3、管道安装好后，应将阀门的手轮卸下保管好，竣工时统一装好。

4、保护好自我成品的同时注意保护好他人的成品；五、应注意的问题：1、管道坡度必须均匀；立管必须保证垂直度；2、管道穿过墙壁和楼板，设置金属或塑料套管。

安装在楼板内的套管，其顶部高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

3、管道麻头清理干净，丝扣外露2～3扣；4、安装过程中管道预留口必须及时封堵，以防管道落尽杂物堵塞管道；5、冬季如不具备供暖条件，需将管道内的水吹干净，防止冻坏管道和设备；六、职业健康管理措施:1、进入施工现场服从项目部管理；2、电气焊作业要持证上岗，穿戴好防护用品；3、正确戴好安全帽，不许穿拖鞋及短裤上岗；不许随地大小便；4、施工中做到活完料净脚下淸，产生的垃圾当天清理干净；5、进场材料码放整齐，并做好标识；6、成品和半成品材料分类码放整齐，搬运过程中不许摔拖。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

本表有施工单位填写，交底单位与接受交底单位各存1份。

本表有施工单位填写，交底单位与接受交底单位各存1份。

本表有施工单位填写，交底单位与接受交底单位各存1份。

本表有施工单位填写，交底单位与接受交底单位各存1份。

本表有施工单位填写，交底单位与接受交底单位各存1份。

本表有施工单位填写，交底单位与接受交底单位各存1份。

本表有施工单位填写，交底单位与接受交底单位各存1份。

本表有施工单位填写，交底单位与接受交底单位各存1份。

本表有施工单位填写，交底单位与接受交底单位各存1份。

工程名称施工单位交底部位工序名称交底提要:2、安装卡架，按设计要求或规定间距安装，将在墙上画出的管道定位坡度线按照管中心与墙、柱的距离水平外移,挂线作为卡架安装的基准线.吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母,将管固定。

安装托架上的管道时,先把管就位在托架上,把第一节管装好u形卡，然后安装第二节管，以后各节管均照此进行,紧固好螺栓。

3、干管安装应从进户或分支路点开始，装管前要检查管腔并通过拉扫（钢丝缠布)清理干净。

在丝头处涂好铅油缠好麻，一人在末端扶平管道,钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2～3扣，并清掉麻头依此方法装完为止(管道穿过伸缩缝或过沟处，必须先穿好钢套管）。

4、制作羊角弯时，应煨两个75度左右的弯头,在联接处锯出坡口，主管锯成鸭嘴形，拼好后应立即点焊、找平、找正、找直后,再进行施焊。

羊角弯接合部位的口径必须与主管口径相等,其弯曲半径应为管径的2、5倍左右。

干管过墙安装分路作法见下图5、干管:1）住宅工程室内采暖干管安装不应使用油任连接，如设计要求必须设置可拆连接件时，应用法兰连接。

2)室内采暖管道变径不应使用补心变径，应用异径管箍或摔大小头焊口连接.水平干管应按排气管要求采用偏心变径，变径位置应距分支点小于300mm.3）分路阀门离分路不宜过远。

如分路处是系统的最低点，必须在分路阀门前加泄水丝堵。

住工程名称施工单位交底部位工序名称交底提要:5、立管保温时，其层高小于或等于5m，每层应设一个支撑托盘，层高大于5来，每层不少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上部20mm处,托盘直径部大于保温层厚度.6、管道附件的保温除寒冷地区外，室外加热管道及室内防结露保温的法兰、法门等附件按设计要求保温外，—般法兰、阀门，套管伸缩器等不应保温，并在其两侧应留70～80mm的间隙，在保温端部抹60~70mm的斜坡，设备容器上的入孔及可拆卸不见的保温层端部,应做成5mm斜坡，常见的管道附件、保温结构如下：1—管道2一阀门3一管道保温层4—绑扎钢带5—填充保温材料6-镀锌铁丝网7—保护层(1)法兰、阀门绑扎保温施工:先将法兰两旁空隙用散状保温材料，如玻璃棉等或与管道保温材料相同的材料充满,法兰、阀门保温做法如图所示：图二阀门保温结构1一管道2一管道保温层3一法兰4一法兰保温层5一散状保温材料6—镀锌铁丝7-保护层(2)弯管绑扎保温施工：弯管处是管道系统膨胀比较集中的地方，膨胀量大.尤其是保温材料的膨胀系数与管道的膨胀系数不同时，更要注意，避免在使用中破坏保温结构。

交底部位工序名称交底提要：在丝头处涂好铅油缠好麻，一人在末端扶平管道，钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2～3扣，并清掉麻头依此方法装完为止(管道穿过伸缩缝或过沟处，必须先穿好钢套管)。

4、制作羊角弯时，应煨两个75度左右的弯头，在联接处锯出坡口，主管锯成鸭嘴形，拼好后应立即点焊、找平、找正、找直后，再进行施焊。

羊角弯接合部位的口径必须与主管口径相等，其弯曲半径应为管径的2、5倍左右。

干管过墙安装分路作法见下图5、干管：1）住宅工程室内采暖干管安装不应使用油任连接，如设计要求必须设置可拆连接件时，应用法兰连接。

2)室内采暖管道变径不应使用补心变径，应用异径管箍或摔大小头焊口连接。

水平干管应按排气管要求采用偏心变径，变径位置应距分支点小于300mm。

3)分路阀门离分路不宜过远。

如分路处是系统的最低点，必须在分路阀门前加泄水丝堵。

住宅工程应把管道最高点及排气装置安排在厨厕内。

集气罐的进出水口，应开在偏下约为罐高的1／3处。

丝接应与管道连联接调直后安装。

其放风管应稳固，如不稳可装两个卡子，集气罐位于系统末端时，应设托、吊卡。

自动排气阀或集气罐不允许设在居室、门厅和吊顶内。

当装放风管时，应接至有排水设施的地漏或洗池中，放风阀门安装高度不低于，放风管距池底20mm，自动搏气阀的进水端应装阀门。

6、1)采暖管道最高点或有可能集聚空气处应设排气装置。

最低点或有可能存水处设泄水装置。

交底部位工序名称交底提要：1—管道2一阀门3一管道保温层4—绑扎钢带5—填充保温材料6—镀锌铁丝网7—保护层(1)法兰、阀门绑扎保温施工：先将法兰两旁空隙用散状保温材料，如玻璃棉等或与管道保温材料相同的材料充满，法兰、阀门保温做法如图所示：图二阀门保温结构1一管道2一管道保温层3一法兰4一法兰保温层5一散状保温材料6—镀锌铁丝7—保护层(2)弯管绑扎保温施工：弯管处是管道系统膨胀比较集中的地方，膨胀量大。
