2016年普通高等学校招生全国统一考试理科综合能力测试•物理试卷部分（天津卷）一、单项选择题（每小题6分，共30分．每小题给出的四个选项中，只有一个选项是正确的）1．我国成功研发的反隐身先进M 波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑，M 波雷达发射无线电波的波长在1~10m 范围内，则对该无线电波的判断正确的是A ．M 波的频率比厘M 波频率高B ．和机械波一样须靠介质传播C ．同光波一样会发生反射现象D ．不可能产生干涉和衍射现象2．图示是a 、b 两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则A ．在同种均匀介质中，a 光的传播速度比b 光的大B ．从同种介质射入真空发生全反射时a 光临界角大C ．照射在同一金属板上发生光电效应时，a 光的饱和电流大D ．若两光均由氢原子能级跃迁产生，产生a 光的能级能量差大 3．我国即将发射“天宫二号”空间实验室，之后发生“神舟十一号”飞船与“天宫二号”对接．假设“天宫二号”与“神舟十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是A ．使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B ．使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C ．飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D ．飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接4．如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一个固定在P 点的点电荷，以E 表示两板间的电场强度，E p 表示点电荷在P 点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则A ．θ增大，E 增大B ．θ增大，E p 不变C ．θ减小，E p 增大D ．θ减小，E 不变5．如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是 A ．当滑动变阻器的滑动触头P 向上滑动时，R 1消耗的功率变大 B ．当滑动变阻器的滑动触头P 向上滑动时，电压表V 示数变大C ．当滑动变阻器的滑动触头P 向上滑动时，电流表A 1示数变大D ．若闭合开关S ，则电流表A 1示数变大，A 2示数变大b 光的干涉图样 a 光的干涉图样对接示意图二、不定项选择（每小题6分，共18分；每小题给出的四个选项中，都有多个选项是正确的；全部选对的得6分，选对但不全的得3分，选错或者不答的得0分）6．物理学家通过对实验的深入观察和研究，获得正确的科学认知，推动物理学的发展，下列说法符合事实的是A ．赫兹通过一系列实验证实了麦克斯韦关于光的电磁理论B ．查德威克用α粒子轰击147N 获得反冲核178O ，发现了中子C ．贝克勒尔发现的天然放射性向下，说明原子核有复杂结构D ．卢瑟福通过对阴极射线的研究，提出了原子核式结构模型7．在均匀介质中坐标原点O 处有一波源做简谐运动，其表达式为y =5sin(2πt )，它在介质中形成的简谐横波沿x 轴正方向传播，某时刻波刚好传播到x =12m 处，波形图像如图所示，则 A ．此后再经过6s 该波传播到x =24m 处B ．M 点在此后第3s 末的振动方向沿y 轴正方向C ．波源开始振动时的运动方向沿y 轴负方向D ．此后M 点第一次到达y = – 3m 处所需时间是2s8．我国高铁技术处于世界领先水平，和谐号动车组是由动车和拖车编组而成，提供动力的车厢叫动车，不提供动力的车厢叫拖车．假设动车组各车厢质量均相等，动车的额定功率都相同，动车组在水平直轨道上运行过程中阻力与车重成正比，某列动车组由8节车厢组成，其中第1和5节车厢为动车，其余为拖车，则该动车组A ．启动时乘客受到车厢作用力的方向与车运动的方向相反B ．做匀加速运动时，第5、6节与第6、7节车厢间的作用力之比为3:2C ．进站时从关闭发动机到停下来滑行的距离与关闭发动机时的速度成正比D ．与改为4节动车带4节拖车的动车组最大速度之比为1:29．（1）如图所示，方盒A 静止在光滑的水平面上，盒内有一个小滑块B ，盒的质量是滑块质量的2倍，滑块与盒内水平面间的动摩擦因数为μ；若滑块以速度v 开始向左运动，与盒的左右壁发生无机械能损失的碰撞，滑块在盒中来回运动多次，最终相对盒静止，则此时盒的速度大小为；滑块相对盒运动的路程．（2）某同学利用图示装置研究小车的匀变速直线运动 ①实验中必要的措施是A ．细线必须与长木板平行B ．先接通电源再释放小车C ．小车的质量远大于钩码的质量D ．平衡小车与长木板间的摩擦力 ②他实验时将打点计时器接到频率为50H Z 的交流电源上，得到一条纸带，打出的部分计数点如图所示（每相邻两个计数点间还有4个点，图中未画出）；s 1=3.59cm ；s 2=4.41cm ；s 3=5.19cm ；s 4=5.97cm ；s 5=6.78cm ；s 6=7.64cm ；则小车的加速度a =m/s 2（要求充分利用测量数据），打点计时器在打B 点时小车的速度v B =__________m/s ；（结果均保留两位有效数字）O – 5 – 3 M48 12 x /m y/m（3）某同学想要描绘标有“3.8V ，0.3A ”字样小灯泡L 的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了开关，导线外，还有：电压表V 1（量程0~3V ，内阻等于3kΩ）电压表V 2（量程0~15V ，内阻等于15kΩ）电流表A 1（量程0~200mA ，内阻等于10Ω）电流表A 2（量程0~3A ，内阻等于0.1Ω）滑动变阻器R 1（0~10Ω，额定电流2A ）滑动变阻器R 2（0~1kΩ，额定电流0.5A ）定值电阻R 3（阻值等于1Ω）定值电阻R 4（阻值等于10Ω）① 请画出实验电路图，并将各元件字母代码标在该元件的符号旁② 该同学描绘出的I -U 图像应是下图中的______10．我国将于2022年举办奥运会，跳台滑雪是其中最具观赏性的工程之一，如图所示，质量m =60kg 的运动员从长直助滑道末端AB 的A 处由静止开始以加速度a = 3.6m/s 2匀加速滑下，到达助滑道末端B 时速度v B = 24m/s ，A 与B 的竖直高度差H =48m ，为了改变运动员的运动方向，在助滑道与起跳台之间用一段弯曲滑道衔接，其中最低点C 处附近是一段以O 为圆心的圆弧．助滑道末端B 与滑道最低点C 的高度差h =5m ，运动员在B 、C 间运动时阻力做功W = – 1530J ，取g = 10m/s 2．（1）求运动员在AB 段下滑时受到阻力F f 的大小；（2）若运动员能够承受的最大压力为其所受重力的6倍，则C 点所在圆弧的半径R 至少应为多大．I I I I A U U U U O O O O B CD11．如图所示，空间中存在着水平向右的匀强电场，电场强度大小为E = 53N/C ，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B =0.5T ．有一带正电的小球，质量m = 1.0×10 – 6 kg ，电荷量q = 2×10 – 6C ，正以速度v 在图示的竖直面内做匀速直线运动，当经过P 点时撤掉磁场（不考虑磁场消失引起的电磁感应现象）取g = 10m/s 2，求 （1）小球做匀速直线运动的速度v 的大小和方向；（2）从撤掉磁场到小球再次穿过P 点所在的这条电场线经历的时间t ．12．电磁缓冲器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ．一质量为m 的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动，铝条相对磁铁运动相同．磁铁端面是边长为d 的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B ，铝条的高度大于d ，电阻率为ρ，为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g ．（1）求铝条中与磁铁正对部分的电流I ；（2）若两铝条的宽度均为b ，推导磁铁匀速穿过铝条间时速度v 的表达式；（3）在其他条件不变的情况下，仅将两铝条更换为宽度b ′ > b 的铝条，磁铁仍以速度v 进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．× × × × × × × × × × × × B E P参考答案：1．C ．本题考查了电磁波的传播；机械波．根据f = v /λ可知，波长越长的波的频率越低，故M 波的频率比厘M 波的频率低，A 选项错误；无线电波不需要介质传播，B 错误；M 波与光波一样会发生全反射，C 正确；干涉和衍射是波特有的现象，M 波也能发生干涉和衍射，D 错误．2．D ；本题考查了双缝干涉；全反射；光电效应；玻尔理论．由图可知，a 光的干涉条纹间距小于b 光的干涉条纹，由Δx = (L /d )λ得知，a 光的波长小于b 光的波长，a 光的频率大于b 光的频率，a 光的折射率大于b 光的折射率，由n = c /v 知道，在同种介质中传播时，a 光的传播速度小于b 光的传播速度，A 错误；由sin C = 1/n 可知，从同种介质中射入真空发生全反射的临界角a 光的较小，B 错误；发生光电效应时饱和光电流与入射光的强度有关，故无法比较饱和光电流的大小，C 错误；因a 光的频率大于b 光的频率，故若两光均由氢原子跃迁产生，则产生a 光的能级差较大，D 正确．3．C ；本题考查了人造卫星及其的变轨运动．若使飞船与空间站在同一轨道上运行，然后飞船加速，则由于向心力变大，故飞船将脱离原轨道而进入更高的轨道，不能实现对接，选项A 错误；若使飞船与空间站在同一轨道上运行，然后空间站减速，则由于向心力变小，故空间站将脱离原轨道而进入更低的轨道，不能实现对接，选项B 错误；要想实现对接，可使飞船在比空间实验室半径较小的轨道上加速，然后飞船将进入较高的空间实验室轨道，逐渐靠近空间站后，两者速度接近时实现对接，选项C 正确；若飞船在比空间实验室半径较小的轨道上减速，则飞船将进入更低的轨道，从而不能实现对接，选项D 错误；故选C ．4．D ；本题考查了电容器；电场强度；电势及电势能．保持下极板不动，将上极板下移一小段距离，则根据C = εS /(4πkd )可知，电容C 变大；当Q 一定，由Q = CU 可知，U 减小，则静电计指针偏角θ减小；又据E = U /d 有E = 4πkQ /εS ，当Q 一定时，E 不变；根据U = Ed 可知，P 点距离下极板的距离不变，E 不变，则P 点相对下极板的电势差不变，P 点的电势不变，则E P 不变；综合上述可知，D 选项正确．5．B ；本题考查了变压器；电路的动态分析．当滑动变阻器滑动触头P 向上移动时，R 接入电路的电阻变大，变压器次级电压不变，则次级电流减小，R 1消耗的功率及两端电压都减小，电压表示U V = U 2 – U R1，变大，A 错误、B 正确；当滑动触头P 向上滑动时，次级电流减小，故初级电流也减小，A 1示数变小，C 错误；若闭合开关S ，则变压器次级电阻减小，次级电流变大，R 1的电压变大，则电压表V 的示数减小，R 2两端电压减小，电流表A 2示数变小，次级电流变大，则初级电流变大，A 1示数变大，D 错误．6．AC ；本题考查了物理学史．麦克斯韦预言了电磁波的存在，赫兹通过实验证实了麦克斯韦的电磁理论，选项A 正确；卢瑟福用α粒子轰击147N ，获得反冲核178O ，发现了质子，选项B 错误；贝克勒尔发现的天然放射性现象，说明原子核具有复杂结构，选项C 正确；卢瑟福通过对α粒子散射实验的研究，提出了原子的核式结构模型，选项D 错误；故选AC ．7．AB ；本题考查了机械波的传播；质点的振动．波动周期T = 2π/(π/2) s = 4s ，波长λ = 8m ，波速v = λ/T = 2m/s ，则再经过6s ，波传播的距离为s = v t = 12m ，故该波传到x = 24m 处，A 正确；M 点在此时振动方向向下，则第3末，即经过0.75T ，该点的振动方向沿y 轴正方向，B 正确；当波传到x = 12m 处，质点向y 轴正方向振动，故波源开始运动时的方向沿y 轴正方向，C 错误；M 点第一次到达y = – 3m 的位置时，振动时间为T /4，即1s ，D 错误．8．BD ；本题考查了牛顿定律的应用；功率．列车启动时，乘客随车厢一起加速，加速度方向与车的运动方向相同，故乘客受到车厢的作用力方向与车运动方向相同，A 错误；动车组的加速度a = (2F – 8kmg )/8m = F /4m – kg ，则对第6、7、8三节车厢而言有f 56 = 3ma + 3kmg = 0.75F ；对第7、8节车厢有f 67 = 2ma + 2kmg= 0.5F ，故5、6节车厢间的作用力之比为3:2，B 正确；根据动能定理有21M v 2 = kMgs ，解得s = v 2/2kg ，可知进站时从关闭发动机到停下来滑行的距离与关闭发动机时速度的平方成正比，C 错误；8节车厢有1节动车时的最大速度为v m1 = 2P /8kmg ；若8节车厢有4节动车时的最大速度为v m2 = 4P /8kmg ；则v m1：v m2 = 1：2，D 正确．9．（1）v /3 v 2/3μg ；本题考查了动量守恒定律；能量守恒定律．设滑块质量为m ，则盒子的质量为2m ；对整个过程，由动量守恒定律可得：m v =3m v 共，解得v 共= v /3；由能量关系可知：μmgx =21m v 2 –21•3m (3v )2，解得x = v 2/3μg ．（2）①AB ②0.80 0.40；本题考查了研究小车的匀变速直线运动．①实验时，细线必须与长木板平行，以减小实验误差，A 正确；实验时要先接通电源再释放小车，B 正确；此实验中没有必要小车的质量远大于钩码的质量，C 错误；此实验中不需要平衡小车与长木板间的摩擦力，D 错误．②两点间的时间间隔T = 0.1s ，加速度a = (s 6 + s 5 + s 4 – s 3 – s 2 – s 1)/9T 2= 0.80m/s 2；打点计时器在打B 点时小车的速度v B = (s 1 + s 2)/2T = 0.40m/s ．（3）①电路如图；②B ；本题考查了电表的改装；探究小灯泡的伏安特性曲线．①用电压表V 1和R 5串联，可改装成量程为U =g gr U (r g + R 5) = 4V 的电压表功用量程为200mA 的A 1与电阻R 4可改装为量程I = I g +4g R r I g= 0.4A 的电流表；待测小灯灯泡的阻值较小，故采用电流表外接法电路，如图所示．②小灯泡的阻值随温度的升高而增大，选择B 图．10．（1）144 N （2）12.5 m ；本题考查了动能定理及牛顿第二定律的应用．（1）运动员在AB 上做初速度为零的匀加速直线运动，设AB 长为x ，则v B 2 = 2ax ，由牛顿第二定律有mgH /x - F f = a ；联立解得F f = 144N ．（2）设运动员到达C 点时的速度为v C ，在由B 到C 的过程中，由动能定理有：mgh + W =21m v 2C –21m v 2B 设运动员在C 点所受的支持力为F N ，由牛顿第二定律有：F N –mg = m Rv C 2 题设运动员能够承受的最大压力为其所受重力的6倍联立上述两式，代入数据解得R = 12.5m ．11．（1）20m/s ；速度v 的方向与电场E 的方向之间的夹角60°（2）3.5s ；本题考查了带电体在电场、磁场中的运动、物体的平衡；牛顿定律的应用；平抛运动． （1）小球做匀速直线运动，受力如图所示，其所受三个力在同一平面内，合力为零，有：(q v B )2 = (qE )2 + (mg )2，代入数据解得v = 20m/s速度方向与电场方向夹角为θ，则tan θ = qE /mg ，代入数据解得θ = 60°．（2）方法一：撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，设其加速度为a ，有a =mmg qE 22)(+)(；设撤去磁场后小球在初速度方向上的分位移为x ，有 x = v t ；设小球在重力与电场力的合力方向上分位移为y ，有y = at 2/2；a 与mg 的夹角和v 与E 的夹角相同，均为θ，又 tan θ = y /x ；联立上述5式，代入数据解得t = 23s = 3.5s ．方法二：撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P 为坐qE标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其速度v y = v sin θ，若使小球再次穿过P 点所在的电场线，仅需要小球在竖直方向上分位移为零，则有v y t – gt 2/2 = 0，代入数据解得t = 23s = 3.5s ．12．（1）I = Bd θmg 2sin （2）v = bd B θρmg 222sin （3）磁铁做加速度逐渐减小的减速运动，直到F ′ = mg sin θ时，磁铁重新达到平衡状态，将再次以较小速度匀速直滑．；本题考查了安培力；物体的平衡；电阻定律及欧姆定律．（1）磁铁在铝条间运动时，两根铝条受到的安培力大小相等，均为F A = Bid磁铁受到沿斜面向上的作用力为F ，其大小F = 2F A磁铁匀速运动时受力平衡F – mg sin θ = 0解得I = Bdθmg 2sin （2）磁铁穿过铝条时，在铝条中产生的感应电动势为E = Bd v 铝条与磁铁正对部分的电阻为R ，由电阻定律有R = ρdb d 欧姆定律I = E /R解得v = bd B θρmg 222sin （3）磁铁以速度v 进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F ，由（1）、（2）中的方程式联立解得F = ρbv d B 222 铝条的宽度为b ′，磁铁仍以速度v 进入铝条间，磁铁受到作用力F ′ = ρv b d B ′222 由于b ′ > b ，则F ′> F = mg sin θ，磁铁所受到合力沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时中加速度最大，随着运动速度的减小，F ′也减小，磁铁所受到的合力也减小，由于磁铁加速度与所受的合外成正比磁铁的加速度逐渐减小．所以，磁铁做加速度逐渐减小的减速运动，直到F ′ = mg sin θ时，磁铁重新达到平衡状态，将再次以较小速度匀速直滑．。
2016年普通高等学校招生全国统一试卷（天津卷）物理部分答案1．C 2．D 3．C 4．D 5．B 6．AC 7．AB 8．BD9．（18分）（2）①AB ②0.80 0.40（3）①②B10.（16分）（1）运动员在AB 上做初速度为零的匀加速运动，设AB 的长度为x ，则有 v B 2=2ax ①由牛顿第二定律有- mg Ff ma h x=② 联立①②式，代入数据解得F f =144 N ③（2）设运动员到达C 点时的速度为v C ，在由B 到达C 的过程中，由动能定理有 2211 22C B mgh W mv mv +=－④设运动员在C 点所受的支持力为F N ，由牛顿第二定律有2c N F mg m R ν=－⑤由运动员能够承受的最大压力为其所受重力的6倍，联立④⑤式，代入数据解得 R =12.5 m ⑥11.（18分）（1）小球匀速直线运动时受力如图，其所受的三个力在同一平面内，合理为零，有qvB = ①代入数据解得20m /s v = ②速度v 的方向与电场E 的方向之间的夹角满足tan qE mg θ=③代入数据解得tan θ=60θ=︒ ④（2）解法一：撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，设其加速度为a ，有a = 设撤去磁场后小球在初速度方向上的分位移为x ，有x vt = ⑥设小球在重力与电场力的合力方向上分位移为y ，有212y at =⑦ a 与mg 的夹角和v 与E 的夹角相同，均为θ，又 tan y x θ=⑧ 联立④⑤⑥⑦⑧式，代入数据解得t =⑨解法二：撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运送没有影响，以P 点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其初速度为v y =v sin θ⑤若使小球再次穿过P 点所在的电场线，仅需小球的竖直方向上分位移为零，则有21v 02y t gt -=⑥联立⑤⑥式，代入数据解得12.（20分）（1）磁铁在铝条间运动时，两根铝条受到的安培力大小相等均为F安，有F安=IdB①磁铁受到沿斜面向上的作用力为F，其大小有F=2F安②磁铁匀速运动时受力平衡，则有F–mg sin θ=0③联立①②③式可得（2）磁铁穿过铝条时，在铝条中产生的感应电动势为E，有E=Bdv⑤铝条与磁铁正对部分的电阻为R，由电阻定律有由欧姆定律有联立④⑤⑥⑦式可得（3）磁铁以速度v进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F，联立①②⑤⑥⑦式可得当铝条的宽度b'>b时，磁铁以速度v进入铝条间时，磁铁受到的作用力变为F'，有可见，F'>F=mg sin θ，磁铁所受到的合力方向沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时加速度最大，之后，随着运动速度减小，F'也随着减小，磁铁所受的合力也减小，由于磁铁加速度与所受到的合力成正比，磁铁的加速度逐渐减小。
2016年普通高等学校招生全国统一考试理科综合能力测试（天津卷）注意事项：1、本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分；2、答题前，考生务必将自己的姓名、准考证号填写在本试题相应的位置；3、全部答案在答题卡上完成，答在本试题上无效；4、考试结束后，将本试题和答题卡一并交回。
物理部分第Ⅰ卷一、单项选择题（每小题3分，共30分，每小题给出的四个选项中，只有一个选项是正确的）1、我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑。
米波雷达发射无线电波的波长在1～10m范围内，对该无线电波的判断正确的是（）A、米波的频率比厘米频率高B、和机械波一样须靠介质传播C、同光波一样会发生反射现象D、不可能产生干涉和衍射现象【答案】C【解析】电磁波能在真空中传播，机械波不能在真空中传播，涉和衍射是波特有的现象，光可以发生反射现象。
根据f=可知，波长越长，频率越低，故米波的频率比厘米频率低，故A错误；无线电波不需要介质传播，故B错误；无线电波同光波一样会发生反射现象，故C正确；干涉和衍射是波特有的现象，所以无线电波能产生干涉和衍射现象，故D错误。
【考点】电磁波的发射、传播和接收；机械波。
【点评】本题要注意机械波和电磁波都能发生反射、折射、干涉和衍射等现象，但是机械波不能在真空中传播，电磁波能在真空中传播。
2、如图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则（）A、在同种均匀介质中，a光的传播速度比b光的大B、从同种介质射入真空发生全反射时a光临界角大C、照射在同一金属板上发生光电效应时，a光的饱和电流大D、若两光均由氢原子能级跃迁发生，产生a光的能级能量差大【答案】D【解析】根据图象比较干涉条纹间距大小，再根据判断波长，从而判断频率大小，频率大的折射率大，根据n=判断传播速度，根据判断发生全反射时临界角大小，光电效应时饱和电流与入射光的强度有关，a光的频率大，则能量大。

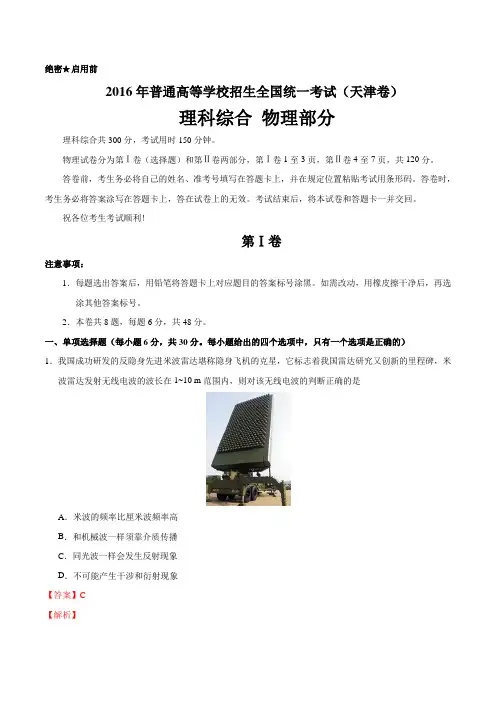

绝密★启用前2016年普通高等学校招生全国统一考试（天津卷）理科综合物理部分理科综合共300分，考试用时150分钟。
物理试卷分为第Ⅰ卷（选择题）和第Ⅱ卷两部分，第Ⅰ卷1至3页，第Ⅱ卷4至7页，共120分。
答卷前，考生务必将自己的姓名、准考号填写在答题卡上，并在规定位置粘贴考试用条形码。
答卷时，考生务必将答案涂写在答题卡上，答在试卷上的无效。
考试结束后，将本试卷和答题卡一并交回。
祝各位考生考试顺利！第Ⅰ卷注意事项：1．每题选出答案后，用铅笔将答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
2．本卷共8题，每题6分，共48分。
一、单项选择题（每小题6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的）1．我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑，米波雷达发射无线电波的波长在1~10 m范围内，则对该无线电波的判断正确的是A．米波的频率比厘米波频率高B．和机械波一样须靠介质传播C．同光波一样会发生反射现象D．不可能产生干涉和衍射现象【答案】C【解析】试题分析：根据vfλ=可知，波长越长的波频率越低，故米波的频率比厘米波的频率低，选项A错误；无线电波不需要介质传播，选项B错误；同光波一样会发生反射，选项C正确；干涉和衍射是波特有的现象，选项D错误。
【学科网考点定位】电磁波的传播【名师点睛】此题考查了电磁波及机械波的特点；要知道电磁波传播不需要介质，而机械波的传播需要介质；干涉和衍射是所有波特有的现象；知道波长、波速和频率之间的关系式：vfλ=。
2．右图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则A．在同种均匀介质中，a光的传播速度比b光的大B．从同种介质射入真空发生全反射时a光临界角大C．照射在同一金属板上发生光电效应时，a光的饱和电流大D．若两光均由氢原子能级跃迁产生，产生a光的能级能量差大【答案】D【解析】试题分析：由图可知a光的干涉条纹间距小于b光的，根据Lxdλ∆=可知，a的波长小于b的波长，a光的频率大于b光的频率，a光的折射率大于b光的折射率，则根据cnv=可知，在同种介质中传播时a光的传播速度较小，选项A错误；根据1sin Cn=可知，从同种介质中射入真空，a光发生全反射的临界角小，选项B错误；发生光电效应时饱和光电流与入射光的强度有关，故无法比较饱和光电流的大小，选项C错误；a光的频率较高，若两光均由氢原子能级跃迁产生，则产生a光的能级差大，选项D正确。
2016年普通高等学校招生全国统一考试天津卷）理科综合物理部分理科综合共300分，考试用时150分钟一、单项选择题（每小题6分，共30分，每小题给出的四个选项中，只有一个选项是正确的）1、我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑，米波雷达发射无线电波的波长在1~10m范围内，则对该无线电波的判断正确的是A、米波的频率比厘米波频率高B、和机械波一样须靠介质传播C、同光波一样会发生反射现象D、不可能产生干涉和衍射现象2、右图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则A、在同种均匀介质中，a光的传播速度比b光的大B、从同种介质射入真空发生全反射时a光临界角大C、照射在同一金属板上发生光电效应时，a光的饱和电流大D、若两光均由氢原子能级跃迁产生，产生a光的能级能量差大3、我国即将发射“天宫二号”空间实验室，之后发生“神舟十一号”飞船与“天宫二号”对接。
假设“天宫二号”与“神舟十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是A、使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B、使飞船与空间实验室在同一轨道上运行，学.科网然后空间实验室减速等待飞船实现对接C、飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D、飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接4、如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一个固定在P点的点电荷，以E表示两板间的电场强度，E表示点电荷在P点的电势能，θp表示静电计指针的偏角。
学.科网若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则A、θ增大，E增大B、θ增大，p E不变C 、θ减小，p E 增大D 、θ减小，E 不变5、如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表。
2016年高考真题——理综物理（天津卷）（含答案解析）高考真题高考模拟高中联考期中试卷期末考试月考试卷学业水平同步练习2016年高考真题——理综物理（天津卷）（含答案解析）1 我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑，米波雷达发射无线电波的波长在1~10m范围内，则对该无线电波的判断正确的是A、米波的频率比厘米波频率高B、和机械波一样须靠介质传播C、同光波一样会发生反射现象D、不可能产生干涉和衍射现象【答案解析】 C试题分析：根据可知，波长越大的波频率越低，故米波的频率比厘米波的频率低，选项A错误；无线电波不需要介质传播，选项B错误；同光波一样会发生全发射，选项C 正确；干涉和衍射是波特有的现象，故也能发生干涉和衍射，选项D错误；故选C。
2 右图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则A、在同种均匀介质中，a光的传播速度比b光的大B、从同种介质射入真空发生全反射时a光临界角大C、照射在同一金属板上发生光电效应时，a光的饱和电流大D、若两光均由氢原子能级跃迁产生，产生a光的能级能量差大【答案解析】 D试题分析：由图可知a光的干涉纹间距小于b光，根据可知，a的波长小于b光，a光的频率大于b光，a光的折射率大于b光，则根据可知，在同种介质中传播时a光的传播平速度较小，选项A错误；根据可知，从同种介质中射入真空发生全反射的临界角小，选项B错误；发生光电效应应时饱和光电流与入射光的强度有关，故无法比较饱和光电流的大小，选项C错误；因a光的频率较大，故若两光均由氢原子能级跃迁产生，则产生a光的能级差大。
选项D正确；故选D。
3 我国即将发射“天宫二号”空间实验室，之后发生“神舟十一号”飞船与“天宫二号”对接。
假设“天宫二号”与“神舟十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是A、使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B、使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C、飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D、飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接【答案解析】 C试题分析：若使飞船与空间站在同一轨道上运行，然后飞船加速，则由于向心力变大，故飞船将脱离原轨道而进入更高的轨道，不能实现对接，选项A错误；若使飞船与空间站在同一轨道上运行，然后空间站减速，则由于向心力变小，故空间站将脱离原轨道而进入更低的轨道，不能实现对接，选项B错误；要想实现对接，可使飞船在比空间试验室半径较小的轨道上加速，然后飞船将进入较高的空间试验室轨道，逐渐靠近空间站后，两者速度接近时实现对接，选项C正确；若飞船在比空间试验室半径较小的轨道上减速，则飞船将进入更低的轨道，从而不能实现对接，选项D错误；故选C.4 如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一个固定在P点的点电荷，以E表示两板间的电场强度，表示点电荷在P点的电势能，表示静电计指针的偏角。
2016年普通高等学校招生全国统一考试(天津卷)物理试题答案1．C 【解析】从名称上可判断，米波的波长大于厘米波的波长，由波长与频率、波速关系式/c f λ=可知，米波的频率小于厘米波的频率，选项A 错误。
无线电波是电磁波，可以在真空中传播，选项B 错误。
无线电波同光波一样会发生反射现象，可以产生干涉和衍射现象，选项C 正确，D 错误。
2．D 【解析】根据题图给出的经过同一双缝干涉装置得到光的干涉图样可知，b 光的干涉条纹间距大于a 光的干涉条纹间距。
由双缝干涉条纹间距公式/x L d λ∆=可知，b 光的波长大于a 光的波长。
由波长与频率、光速关系式/c f λ=可知，b 光的频率小于a 光的频率。
同种均匀介质对b 光的折射率小于对a 光的折射率，根据/n c v =可知，在同种均匀介质中，a 光的传播速度比b 光的传播速度小，选项A 错误。
由全反射临界角公式sin 1/C n =，可知从同种介质射入真空发生全反射时a 光临界角小，选项B 错误。
饱和光电流与照射光的频率无直接关系，因此选项C 错误。
若两光均由氢原子能级跃迁产生，根据玻尔理论，产生a 光的能级能量差较大，选项D 正确。
3．C 【解析】为了实现飞船与空间实验室的对接，必须使飞船在较低的轨道上加速做离心运动，上升到空间实验室运动的轨道后逐渐靠近空间实验室，两者速度接近时实现对接，选项C 正确。
4．D 【解析】平行板电容器带有等量异种电荷，当极板正对面积不变时，两极板之间的电场强度E 不变。
保持下极板不动，将上极板向下移动一小段距离至题图中虚线位置，由=U Ed 可知，两极板之间的电势差减小，静电计指针的偏角θ减小，由于下极板接地(电势为零)，两极板之间的电场强度不变，所以点电荷在P 点的电势能P E 不变。
综上所述，选项D 正确。
5．B 【解析】当滑动变阻器的滑动触头P 向上滑动时，滑动变阻器接入电路的电阻增大，变压器副线圈的总负载的等效电阻增大，1R 中电流减小，1R 两端电压减小，电压表示数变大，1R 消耗的电功率变小，选项A 错误，B 正确。

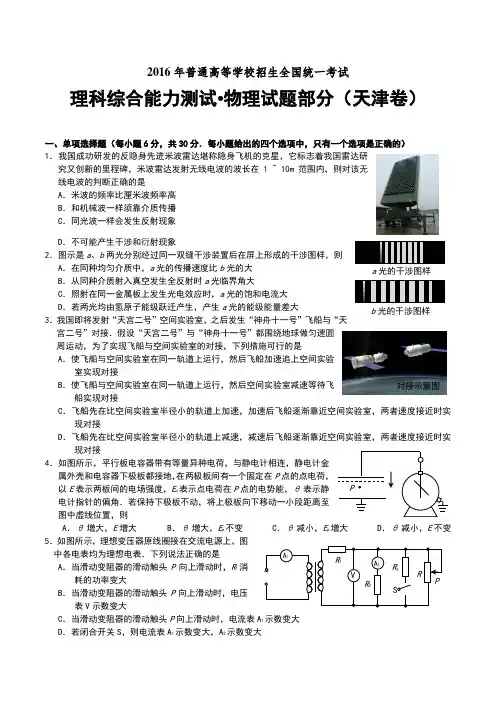

2016年普通高等学校招生全国统一考试理科综合能力测试•物理试题部分（天津卷）一、单项选择题（每小题6分，共30分．每小题给出的四个选项中，只有一个选项是正确的）1．我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑，米波雷达发射无线电波的波长在1 ~ 10m 范围内，则对该无线电波的判断正确的是A ．米波的频率比厘米波频率高B ．和机械波一样须靠介质传播C ．同光波一样会发生反射现象D ．不可能产生干涉和衍射现象2．图示是a 、b 两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则A ．在同种均匀介质中，a 光的传播速度比b 光的大B ．从同种介质射入真空发生全反射时a 光临界角大C ．照射在同一金属板上发生光电效应时，a 光的饱和电流大D ．若两光均由氢原子能级跃迁产生，产生a 光的能级能量差大 3．我国即将发射“天宫二号”空间实验室，之后发生“神舟十一号”飞船与“天宫二号”对接．假设“天宫二号”与“神舟十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是A ．使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B ．使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C ．飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D ．飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接4．如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一个固定在P 点的点电荷，以E 表示两板间的电场强度，E p 表示点电荷在P 点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则A ．θ增大，E 增大B ．θ增大，E p 不变C ．θ减小，E p 增大D ．θ减小，E 不变5．如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是 A ．当滑动变阻器的滑动触头P 向上滑动时，R 1消耗的功率变大 B ．当滑动变阻器的滑动触头P 向上滑动时，电压表V 示数变大C ．当滑动变阻器的滑动触头P 向上滑动时，电流表A 1示数变大D ．若闭合开关S ，则电流表A 1示数变大，A 2示数变大 b 光的干涉图样 a 光的干涉图样对接示意图 P V A 2 A 1 ~ R 1 R 2 R 3 R P S二、不定项选择（每小题6分，共18分；每小题给出的四个选项中，都有多个选项是正确的；全部选对的得6分，选对但不全的得3分，选错或者不答的得0分）6．物理学家通过对实验的深入观察和研究，获得正确的科学认知，推动物理学的发展，下列说法符合事实的是A ．赫兹通过一系列实验证实了麦克斯韦关于光的电磁理论B ．查德威克用α粒子轰击147N 获得反冲核178O ，发现了中子C ．贝克勒尔发现的天然放射性向下，说明原子核有复杂结构D ．卢瑟福通过对阴极射线的研究，提出了原子核式结构模型7．在均匀介质中坐标原点O 处有一波源做简谐运动，其表达式为y =5sin(2πt )，它在介质中形成的简谐横波沿x 轴正方向传播，某时刻波刚好传播到x = 12m 处，波形图像如图所示，则 A ．此后再经过6s 该波传播到x = 24m 处 B ．M 点在此后第3s 末的振动方向沿y 轴正方向C ．波源开始振动时的运动方向沿y 轴负方向D ．此后M 点第一次到达y = – 3m 处所需时间是2s8．我国高铁技术处于世界领先水平，和谐号动车组是由动车和拖车编组而成，提供动力的车厢叫动车，不提供动力的车厢叫拖车．假设动车组各车厢质量均相等，动车的额定功率都相同，动车组在水平直轨道上运行过程中阻力与车重成正比，某列动车组由8节车厢组成，其中第1和5节车厢为动车，其余为拖车，则该动车组A ．启动时乘客受到车厢作用力的方向与车运动的方向相反B ．做匀加速运动时，第5、6节与第6、7节车厢间的作用力之比为3:2C ．进站时从关闭发动机到停下来滑行的距离与关闭发动机时的速度成正比D ．与改为4节动车带4节拖车的动车组最大速度之比为1:29．（1）如图所示，方盒A 静止在光滑的水平面上，盒内有一个小滑块B ，盒的质量是滑块质量的2倍，滑块与盒内水平面间的动摩擦因数为μ；若滑块以速度v 开始向左运动，与盒的左右壁发生无机械能损失的碰撞，滑块在盒中来回运动多次，最终相对盒静止，则此时盒的速度大小为 ；滑块相对盒运动的路程 ．（2）某同学利用图示装置研究小车的匀变速直线运动 ① 实验中必要的措施是A ．细线必须与长木板平行B ．先接通电源再释放小车C ．小车的质量远大于钩码的质量D ．平衡小车与长木板间的摩擦力 ② 他实验时将打点计时器接到频率为50H Z 的交流电源上，得到一条纸带，打出的部分计数点如图所示（每相邻两个计数点间还有4个点，图中未画出）；s 1=；s 2=；s 3=；s 4=；s 5=；s 6=；则小车的加速度a = m/s 2（要求充分利用测量数据），打点计时器在打B 点时小车的速度v B = __________m/s ；（结果均保留两位有效数字）O 5 3– 5– 3 M4 8 12 x /m y /mvBA 细线 长木板 小车 接电源 打点计时器钩码s s s s s s A B C D E F G（3）某同学想要描绘标有“，”字样小灯泡L 的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了开关，导线外，还有：电压表V 1（量程0~3V ，内阻等于3kΩ）电压表V 2（量程0~15V ，内阻等于15kΩ）电流表A 1（量程0~200mA ，内阻等于10Ω）电流表A 2（量程0~3A ，内阻等于Ω）滑动变阻器R 1（0~10Ω，额定电流2A ）滑动变阻器R 2（0~1kΩ，额定电流）定值电阻R 3（阻值等于1Ω）定值电阻R 4（阻值等于10Ω）① 请画出实验电路图，并将各元件字母代码标在该元件的符号旁② 该同学描绘出的I - U 图像应是下图中的______10．我国将于2022年举办奥运会，跳台滑雪是其中最具观赏性的项目之一，如图所示，质量m = 60kg 的运动员从长直助滑道末端AB 的A 处由静止开始以加速度a = s 2匀加速滑下，到达助滑道末端B 时速度v B = 24m/s ，A 与B 的竖直高度差H = 48m ，为了改变运动员的运动方向，在助滑道与起跳台之间用一段弯曲滑道衔接，其中最低点C 处附近是一段以O 为圆心的圆弧．助滑道末端B 与滑道最低点C 的高度差h = 5m ，运动员在B 、C 间运动时阻力做功W = – 1530J ，取 g = 10m/s 2．（1）求运动员在AB 段下滑时受到阻力 F f 的大小；（2）若运动员能够承受的最大压力为其所受重力的6倍，则C 点所在圆弧的半径R 至少应为多大．I I I IA U U U U O O O OBCD H h A B C R O11．如图所示，空间中存在着水平向右的匀强电场，电场强度大小为E = 53N/C ，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B =．有一带正电的小球，质量m = ×10 – 6kg ，电荷量q = 2×10 – 6C ，正以速度v 在图示的竖直面内做匀速直线运动，当经过P 点时撤掉磁场（不考虑磁场消失引起的电磁感应现象）取g = 10m/s 2，求 （1）小球做匀速直线运动的速度v 的大小和方向；（2）从撤掉磁场到小球再次穿过P 点所在的这条电场线经历的时间t ．12．电磁缓冲器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ．一质量为m 的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动，铝条相对磁铁运动相同．磁铁端面是边长为d 的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B ，铝条的高度大于d ，电阻率为ρ，为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g ．（1）求铝条中与磁铁正对部分的电流I ；（2）若两铝条的宽度均为b ，推导磁铁匀速穿过铝条间时速度v 的表达式；（3）在其他条件不变的情况下，仅将两铝条更换为宽度b ′ > b 的铝条，磁铁仍以速度v 进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．× × × × × × × × × × × × B E P参考答案：1．C ．本题考查了电磁波的传播；机械波．根据f = v /λ可知，波长越长的波的频率越低，故米波的频率比厘米波的频率低，A 选项错误；无线电波不需要介质传播，B 错误；米波与光波一样会发生全反射，C 正确；干涉和衍射是波特有的现象，米波也能发生干涉和衍射，D 错误．2．D ；本题考查了双缝干涉；全反射；光电效应；玻尔理论．由图可知，a 光的干涉条纹间距小于b 光的干涉条纹，由Δx = (L /d )λ得知，a 光的波长小于b 光的波长， a 光的频率大于b 光的频率，a 光的折射率大于b 光的折射率，由n = c /v 知道，在同种介质中传播时，a 光的传播速度小于b 光的传播速度，A 错误；由sin C = 1/n 可知，从同种介质中射入真空发生全反射的临界角a 光的较小，B 错误；发生光电效应时饱和光电流与入射光的强度有关，故无法比较饱和光电流的大小，C 错误；因a 光的频率大于b 光的频率，故若两光均由氢原子跃迁产生，则产生a 光的能级差较大，D 正确．3．C ；本题考查了人造卫星及其的变轨运动．若使飞船与空间站在同一轨道上运行，然后飞船加速，则由于向心力变大，故飞船将脱离原轨道而进入更高的轨道，不能实现对接，选项A 错误；若使飞船与空间站在同一轨道上运行，然后空间站减速，则由于向心力变小，故空间站将脱离原轨道而进入更低的轨道，不能实现对接，选项B 错误；要想实现对接，可使飞船在比空间试验室半径较小的轨道上加速，然后飞船将进入较高的空间试验室轨道，逐渐靠近空间站后，两者速度接近时实现对接，选项C 正确；若飞船在比空间试验室半径较小的轨道上减速，则飞船将进入更低的轨道，从而不能实现对接，选项D 错误；故选C ．4．D ；本题考查了电容器；电场强度；电势及电势能．保持下极板不动，将上极板下移一小段距离，则根据C = εS /(4πkd )可知，电容C 变大；当Q 一定，由Q = CU 可知，U 减小，则静电计指针偏角θ减小；又据E = U /d 有E = 4πkQ /εS ，当Q 一定时，E 不变；根据U = Ed 可知，P 点距离下极板的距离不变，E 不变，则P 点相对下极板的电势差不变，P 点的电势不变，则E P 不变；综合上述可知，D 选项正确．5．B ；本题考查了变压器；电路的动态分析．当滑动变阻器滑动触头P 向上移动时，R 接入电路的电阻变大，变压器次级电压不变，则次级电流减小，R 1消耗的功率及两端电压都减小，电压表示U V = U 2 – U R1，变大，A 错误、B 正确；当滑动触头P 向上滑动时，次级电流减小，故初级电流也减小，A 1示数变小，C 错误；若闭合开关S ，则变压器次级电阻减小，次级电流变大，R 1的电压变大，则电压表V 的示数减小，R 2两端电压减小，电流表A 2示数变小，次级电流变大，则初级电流变大，A 1示数变大，D 错误．6．AC ；本题考查了物理学史．麦克斯韦预言了电磁波的存在，赫兹通过实验证实了麦克斯韦的电磁理论，选项A 正确；卢瑟福用α粒子轰击147N ，获得反冲核178O ，发现了质子，选项B 错误；贝克勒尔发现的天然放射性现象，说明原子核具有复杂结构，选项C 正确；卢瑟福通过对α粒子散射实验的研究，提出了原子的核式结构模型，选项D 错误；故选AC ．7．AB ；本题考查了机械波的传播；质点的振动．波动周期T = 2π/(π/2) s = 4s，波长λ = 8m ，波速v = λ/T = 2m/s ，则再经过6s ，波传播的距离为s = vt = 12m ，故该波传到 x = 24m 处，A 正确；M 点在此时振动方向向下，则第3末，即经过，该点的振动方向沿y 轴正方向，B 正确；当波传到x = 12m 处，质点向y 轴正方向振动，故波源开始运动时的方向沿y 轴正方向，C 错误；M 点第一次到达y = – 3m 的位置时，振动时间为T /4，即1s ，D 错误．8．BD ；本题考查了牛顿定律的应用；功率．列车启动时，乘客随车厢一起加速，加速度方向与车的运动方向相同，故乘客受到车厢的作用力方向与车运动方向相同，A 错误；动车组的加速度a = (2F – 8kmg )/8m = F /4m – kg ，则对第6、7、8三节车厢而言有f 56 = 3ma + 3kmg = ；对第7、8节车厢有f 67 = 2ma + 2kmg = ，故5、6节车厢间的作用力之比为3:2，B 正确；根据动能定理有 21Mv 2 = kMgs ，解得s = v 2/2kg ，可知进站时从关闭发动机到停下来滑行的距离与关闭发动机时速度的平方成正比，C 错误；8节车厢有1节动车时的最大速度为v m1 = 2P /8kmg ；若8节车厢有4节动车时的最大速度为v m2 = 4P /8kmg ；则v m1：v m2 = 1：2，D 正确．9．（1）v /3 v 2/3μg ；本题考查了动量守恒定律；能量守恒定律．设滑块质量为m ，则盒子的质量为2m ；对整个过程，由动量守恒定律可得：mv =3mv共，解得v 共 = v /3；由能量关系可知：μmgx =21mv 2 –21•3m (3v )2，解得x = v 2/3μg ． （2）①AB ② ；本题考查了研究小车的匀变速直线运动．① 实验时，细线必须与长木板平行，以减小实验误差，A 正确；实验时要先接通电源再释放小车，B 正确；此实验中没有必要小车的质量远大于钩码的质量，C 错误；此实验中不需要平衡小车与长木板间的摩擦力，D 错误．②两点间的时间间隔T = ，加速度a = (s 6 + s 5 + s 4 – s 3 – s 2 – s 1)/9T 2 = s 2；打点计时器在打B 点时小车的速度v B = (s 1 + s 2)/2T = s ．（3）① 电路如图；② B ；本题考查了电表的改装；探究小灯泡的伏安特性曲线．①用电压表V 1和R 5串联，可改装成量程为U =g gr U (r g + R 5) = 4V 的电压表功用量程为200mA 的A 1与电阻R 4可改装为量程I = I g +4g R r I g= 的电流表；待测小灯灯泡的阻值较小，故采用电流表外接法电路，如图所示．② 小灯泡的阻值随温度的升高而增大，选择B 图．10．（1）144 N （2） m ；本题考查了动能定理及牛顿第二定律的应用．（1）运动员在AB 上做初速度为零的匀加速直线运动，设AB 长为x ，则v B 2 = 2ax ，由牛顿第二定律有mgH /x - F f = a ；联立解得F f = 144N ．（2）设运动员到达C 点时的速度为v C ，在由B 到C 的过程中，由动能定理有：mgh + W =21mv 2C –21mv 2B设运动员在C 点所受的支持力为F N ，由牛顿第二定律有：F N – mg = m Rv C 2 题设运动员能够承受的最大压力为其所受重力的6倍联立上述两式，代入数据解得 R = ．11．（1）20m/s ；速度v 的方向与电场E 的方向之间的夹角60°（2）；本题考查了带电体在电场、磁场中的运动、物体的平衡；牛顿定律的应用；平抛运动．（1）小球做匀速直线运动，受力如图所示，其所受三个力在同一平面内，合力为零，有： (qvB )2 = (qE )2 + (mg )2，代入数据解得 v = 20m/s速度方向与电场方向夹角为θ，则tan θ = qE /mg ，代入数据解得θ = 60°．（2）方法一：撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，设其加速度为a ，有a = mmg qE 22)(+)(；设撤去磁场后小球在初速度方向上的分位移为x ，有 x = vt ；设小球在重力与电场力的合力方向上分位移为y ，有y = at 2/2；a 与mg 的夹角和v 与E 的夹角相同，均为θ，又 tan θ = y /x ；联立上述5式，代入数据解得t = 23s = ．qE方法二：撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P 为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其速度v y = v sin θ，若使小球再次穿过P 点所在的电场线，仅需要小球在竖直方向上分位移为零，则有v y t – gt 2/2 = 0，代入数据解得t = 23s = ．12．（1）I = Bd θmg 2sin （2）v = bd B θρmg 222sin （3）磁铁做加速度逐渐减小的减速运动，直到F ′ = mg sin θ时，磁铁重新达到平衡状态，将再次以较小速度匀速直滑．；本题考查了安培力；物体的平衡；电阻定律及欧姆定律．（1）磁铁在铝条间运动时，两根铝条受到的安培力大小相等，均为F A = Bid磁铁受到沿斜面向上的作用力为F ，其大小 F = 2F A磁铁匀速运动时受力平衡 F – mg sin θ = 0解得 I = Bdθmg 2sin （2）磁铁穿过铝条时，在铝条中产生的感应电动势为E = Bdv 铝条与磁铁正对部分的电阻为 R ，由电阻定律有 R = ρdb d 欧姆定律 I = E /R解得 v = bd B θρmg 222sin （3）磁铁以速度v 进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F ，由（1）、（2）中的方程式联立解得 F = ρbv d B 222 铝条的宽度为b ′，磁铁仍以速度v 进入铝条间，磁铁受到作用力F ′ = ρv b d B ′222 由于b ′ > b ，则F ′ > F = mg sin θ，磁铁所受到合力沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时中加速度最大，随着运动速度的减小，F ′也减小，磁铁所受到的合力也减小，由于磁铁加速度与所受的合外成正比磁铁的加速度逐渐减小．所以，磁铁做加速度逐渐减小的减速运动，直到F ′ = mg sin θ时，磁铁重新达到平衡状态，将再次以较小速度匀速直滑．。
2016年天津市高考物理试卷一、单项选择题（每小题6分，共30分，每小题给出的四个选项中，只有一个选项是正确的）1．（6分）我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑．米波雷达发射无线电波的波长在1～10m范围内，对该无线电波的判断正确的是（）A．米波的频率比厘米波频率高B．和机械波一样须靠介质传播C．同光波一样会发生反射现象D．不可能产生干涉和衍射现象2．（6分）如图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则（）A．在同种均匀介质中，a光的传播速度比b光的大B．从同种介质射入真空发生全反射时a光临界角大C．照射在同一金属板上发生光电效应时，a光的饱和电流大D．若两光均由氢原子能级跃迁发生，产生a光的能级能量差大3．（6分）我国将发射“天宫二号”空间实验室，之后发射“神州十一号”飞船与“天宫二号”对接。
假设“天宫二号”与“神州十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是（）A．使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B．使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C．飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D．飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接4．（6分）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。
在两极板间有一个固定在P点的点电荷，以E 表示两板间的电场强度，E p表示点电荷在P点的电势能，θ表示静电计指针的偏角。
若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变5．（6分）如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表，下列说法正确的是（）A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大二、不定向选择题（每小题6分，共18分。

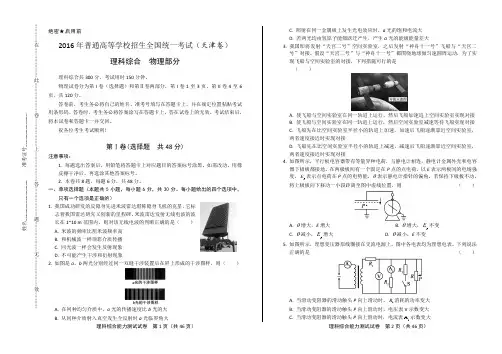

理科综合能力测试试卷 第1页（共46页） 理科综合能力测试试卷 第2页（共46页）绝密★启用前2016年普通高等学校招生全国统一考试（天津卷）理科综合 物理部分理科综合共300分，考试用时150分钟。
物理试卷分为第I 卷（选择题）和第Ⅱ卷两部分，第I 卷1至3页，第II 卷4至6页，共120分。
答卷前，考生务必将自己的姓名、准考号填写在答题卡上，并在规定位置粘贴考试用条形码。
答卷时，考生务必将答案涂写在答题卡上，答在试卷上的无效。
考试结束后，将本试卷和答题卡一并交回。
祝各位考生考试顺利！第Ⅰ卷(选择题 共48分)注意事项：1. 每题选出答案后，用铅笔将答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
2. 本卷共8题，每题6分，共48分。
一、单项选择题（本题共5小题，每小题6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的）1. 我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑。
米波雷达发射无线电波的波长在1~10 m 范围内，则对该无线电波的判断正确的是（ ） A. 米波的频率比厘米波频率高 B. 和机械波一样须靠介质传播 C. 同光波一样会发生反射现象D. 不可能产生干涉和衍射现象2. 如图是a 、b 两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则（ ）A. 在同种均匀介质中，a 光的传播速度比b 光的大B. 从同种介质射入真空发生全反射时a 光临界角大C. 照射在同一金属板上发生光电效应时，a 光的饱和电流大D. 若两光均由氢原子能级跃迁产生，产生a 光的能级能量差大3. 我国即将发射“天宫二号”空间实验室，之后发射“神舟十一号”飞船与“天宫二号”对接。
假设“天宫二号”与“神舟十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是（ ）A. 使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B. 使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C. 飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D. 飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接4. 如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。

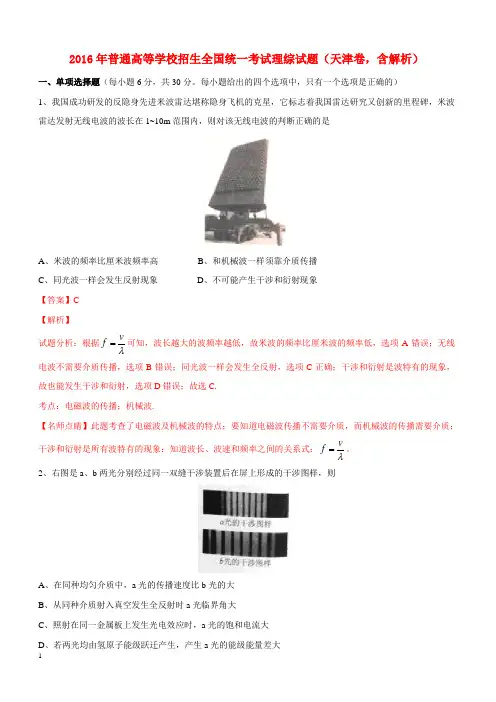

2016年普通高等学校招生全国统一考试理综试题（天津卷，含解析）一、单项选择题（每小题6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的）1、我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑，米波雷达发射无线电波的波长在1~10m范围内，则对该无线电波的判断正确的是A、米波的频率比厘米波频率高B、和机械波一样须靠介质传播C、同光波一样会发生反射现象D、不可能产生干涉和衍射现象【答案】C【解析】试题分析：根据vfλ=可知，波长越大的波频率越低，故米波的频率比厘米波的频率低，选项A错误；无线电波不需要介质传播，选项B错误；同光波一样会发生全反射，选项C正确；干涉和衍射是波特有的现象，故也能发生干涉和衍射，选项D错误；故选C.考点：电磁波的传播；机械波.【名师点睛】此题考查了电磁波及机械波的特点；要知道电磁波传播不需要介质，而机械波的传播需要介质；干涉和衍射是所有波特有的现象；知道波长、波速和频率之间的关系式：vfλ=。
2、右图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则A、在同种均匀介质中，a光的传播速度比b光的大B、从同种介质射入真空发生全反射时a光临界角大C、照射在同一金属板上发生光电效应时，a光的饱和电流大D、若两光均由氢原子能级跃迁产生，产生a光的能级能量差大【答案】D考点：双缝干涉；全反射；光电效应；玻尔理论.【名师点睛】此题考查了双缝干涉、全反射、光电效应以及玻尔理论等知识点；要知道双缝干涉中条纹间距的表达式Lxdλ∆=，能从给定的图片中得到条纹间距的关系；要知道光的频率越大，折射率越大，临界角越小，波长越小，在介质中传播的速度越小.3、我国即将发射“天宫二号”空间实验室，之后发生“神舟十一号”飞船与“天宫二号”对接。
假设“天宫二号”与“神舟十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是A、使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B、使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C、飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D、飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接【答案】C【解析】试题分析：若使飞船与空间站在同一轨道上运行，然后飞船加速，则由于向心力变大，故飞船将脱离原轨道而进入更高的轨道，不能实现对接，选项A错误；若使飞船与空间站在同一轨道上运行，然后空间站减速，则由于向心力变小，故空间站将脱离原轨道而进入更低的轨道，不能实现对接，选项B错误；要想实现对接，可使飞船在比空间试验室半径较小的轨道上加速，然后飞船将进入较高的空间试验室轨道，逐渐靠近空间站后，两者速度接近时实现对接，选项C正确；若飞船在比空间试验室半径较小的轨道上减速，则飞船将进入更低的轨道，从而不能实现对接，选项D错误；故选C.考点：人造卫星的变轨【名师点睛】此题考查了卫星的变轨问题；关键是知道卫星在原轨道上加速时，卫星所受的万有引力不足以提供向心力而做离心运动，卫星将进入高轨道；同理如果卫星速度减小，卫星将做近心运动而进入低轨道. 4、如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一个固定在P 点的点电荷，以E 表示两板间的电场强度，p E 表示点电荷在P 点的电势能，θ表示静电计指针的偏角。
2016年天津市高考物理试卷一、单项选择题（每小题6分，共30分，每小题给出的四个选项中，只有一个选项是正确的）1．（6分）我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑．米波雷达发射无线电波的波长在1～10m范围内，对该无线电波的判断正确的是（）A．米波的频率比厘米波频率高B．和机械波一样须靠介质传播C．同光波一样会发生反射现象D．不可能产生干涉和衍射现象2．（6分）如图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则（）A．在同种均匀介质中，a光的传播速度比b光的大B．从同种介质射入真空发生全反射时a光临界角大C．照射在同一金属板上发生光电效应时，a光的饱和电流大D．若两光均由氢原子能级跃迁发生，产生a光的能级能量差大3．（6分）我国将发射“天宫二号”空间实验室，之后发射“神州十一号”飞船与“天宫二号”对接。
假设“天宫二号”与“神州十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是（）A．使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B．使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C．飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D．飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接4．（6分）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。
在两极板间有一个固定在P点的点电荷，以E 表示两板间的电场强度，E p表示点电荷在P点的电势能，θ表示静电计指针的偏角。
若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变5．（6分）如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表，下列说法正确的是（）A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大二、不定向选择题（每小题6分，共18分。
2016年天津市高考物理试卷一、单项选择题（每小题6分，共30分，每小题给出的四个选项中，只有一个选项是正确的）1．（6分）我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑．米波雷达发射无线电波的波长在1～10m范围内，对该无线电波的判断正确的是（）A．米波的频率比厘米波频率高B．和机械波一样须靠介质传播C．同光波一样会发生反射现象D．不可能产生干涉和衍射现象2．（6分）如图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则（）A．在同种均匀介质中，a光的传播速度比b光的大B．从同种介质射入真空发生全反射时a光临界角大C．照射在同一金属板上发生光电效应时，a光的饱和电流大D．若两光均由氢原子能级跃迁发生，产生a光的能级能量差大3．（6分）我国将发射“天宫二号”空间实验室，之后发射“神州十一号”飞船与“天宫二号”对接。
假设“天宫二号”与“神州十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是（）A．使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B．使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C．飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D．飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接4．（6分）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。
在两极板间有一个固定在P点的点电荷，以E 表示两板间的电场强度，E p表示点电荷在P点的电势能，θ表示静电计指针的偏角。
若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变5．（6分）如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表，下列说法正确的是（）A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大二、不定向选择题（每小题6分，共18分。
2016年天津市高考物理试卷一、单项选择题（每小题6分，共30分，每小题给出的四个选项中，只有一个选项是正确的）1．（6分）我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑．米波雷达发射无线电波的波长在1～10m范围内，对该无线电波的判断正确的是（）A．米波的频率比厘米波频率高B．和机械波一样须靠介质传播C．同光波一样会发生反射现象D．不可能产生干涉和衍射现象2．（6分）如图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则（）A．在同种均匀介质中，a光的传播速度比b光的大B．从同种介质射入真空发生全反射时a光临界角大C．照射在同一金属板上发生光电效应时，a光的饱和电流大D．若两光均由氢原子能级跃迁发生，产生a光的能级能量差大3．（6分）我国将发射“天宫二号”空间实验室，之后发射“神州十一号”飞船与“天宫二号”对接。
假设“天宫二号”与“神州十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是（）A．使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接B．使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接C．飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接D．飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接4．（6分）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。
在两极板间有一个固定在P点的点电荷，以E 表示两板间的电场强度，E p表示点电荷在P点的电势能，θ表示静电计指针的偏角。
若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变5．（6分）如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表，下列说法正确的是（）A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大二、不定向选择题（每小题6分，共18分。
绝密★启用前2016年普通高等学校招生全国统一考试（天津卷）理科综合物理部分理科综合共300分，考试用时150分钟。
物理试卷分为第I 卷（选择题）和第 n 卷两部分，第I 卷1至3页，第n 卷4至7页，共120分。
答卷前，考生务必将自己的姓名、准考号填写在答题卡上，并在规定位置粘贴考试用条形码。
答卷时， 考生务必将答案涂写在答题卡上，答在试卷上的无效。
考试结束后，将本试卷和答题卡一并交回。
祝各位考生考试顺利！注意事项:1 •每题选出答案后，用铅笔将答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选 涂其他答案标号。
2•本卷共8题，每题6分，共48分。
、单项选择题（每小题 6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的）1 •我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑，米A •米波的频率比厘米波频率高B •和机械波一样须靠介质传播C •同光波一样会发生反射现象D .不可能产生干涉和衍射现象【答案】C 【解析】波雷达发射无线电波的波长在1~10 m 范围内，则对该无线电波的判断正确的是试题分析：根据 f =-可知，波长越长的波频率越低，故米波的频率比厘米波的频率低，选项A 错误；无扎线电波不需要介质传播，选项 B 错误；同光波一样会发生反射，选项 C 正确；干涉和衍射是波特有的现象，选项D 错误。
【学科网考点定位】电磁波的传播【名师点睛】此题考查了电磁波及机械波的特点；要知道电磁波传播不需要介质，而机械波的传播需要介2 •右图是a 、b 两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则A .在同种均匀介质中，a 光的传播速度比b 光的大B •从同种介质射入真空发生全反射时 a 光临界角大C •照射在同一金属板上发生光电效应时， a 光的饱和电流大D .若两光均由氢原子能级跃迁产生，产生a 光的能级能量差大 【答案】D 【解析】试题分析：由图可知 a 光的干涉条纹间距小于 b 光的，根据 x =— 可知，a 的波长小于b 的波长，a 光dc的频率大于b 光的频率，a 光的折射率大于b 光的折射率，则根据 n 可知，在同种介质中传播时 a 光的v、、1传播速度较小，选项 A 错误；根据sinC可知，从同种介质中射入真空，a 光发生全反射的临界角小，n选项B 错误；发生光电效应时饱和光电流与入射光的强度有关，故无法比较饱和光电流的大小，选项 C 错误；a 光的频率较高，若两光均由氢原子能级跃迁产生，则产生 a 光的能级差大，选项 D 正确。
2016年天津市高考物理试卷参考答案与试题解析一、单项选择题（每小题6分，每小题给出的四个选项中，只有一个选项是正确的）1．（6分）（2015•天津）物理学重视逻辑，崇尚理性，其理论总是建立在对事实观察的基础上，下列说法正确的是（）A．天然放射现象说明原子核内部是有结构的B．电子的发现使人们认识到原子具有核式结构C．α粒子散射实验的重要发现是电荷是量子化的D．密立根油滴实验表明核外电子的轨道是不连续的考点：物理学史．分析：本题是原子物理学史问题，根据相关科学家的物理学成就进行解答．解答：解：A、天然放射现象是原子核发生衰变而产生的，说明原子核内部是有结构的，故A正确．B、电子的发现使人们认识到原子具有复杂结构，但不能说明原子具有核式结构，故B错误．C、α粒子散射实验的重要发现是原子的核式结构，而不是电荷的量子化，故C错误．D、密立根油滴实验测出了电子的电荷量，发现了电荷量的量子化，不明说明核外电子的轨道是不连续的，故D错误．故选：A．点评：本题考查了原子核的知识和物理学史，象、原子的核式结构学说、α粒子散射实验、密立根油滴实验都是考查的重点，要重点掌握．2．（6分）（2015•天津）中国古人对许多自然现象有深刻认识，唐人张志和在《玄真子•涛之灵》中写道：“雨色映日而为虹”．从物理学角度看，虹是太阳光经过雨滴的两次折射和一次反射形成的．如图是彩虹成因的简化示意图，其中a、b是两种不同频率的单色光，则两光（）A．在同种玻璃中传播，a光的传播速度一定大于b光B．以相同角度斜射到同一玻璃板透过平行表面后，b光侧移量大C．分别照射同一光电管，若b光能引起光电效应，a光也一定能D．以相同的入射角从水中射入空气，在空气中只能看到一种光时，一定是a光考点：光的折射定律；光电效应．专题：光电效应专题．分析：由图看出第一次折射时，b光折射角较大，其折射率较小，频率较小，波长较长．由公式v=得到，b光在玻璃中的传播速度较大；结合发生光电效应的条件分析；折射率较小，则临界角大，不容易发生全反射．解答：解：画出光路图，分析可知，第一次折射时，b光的折射角较大，而入射角相等，根据折射率公式n=得知，b光的折射率较小，频率较小，波长较长．再由=λf，可知，折射率越小，则波长越长．A、由公式v=得知，b光的折射率较小，在同种玻璃中传播，a光的传播速度一定小于b光，故A错误；B、光的折射率较小，以相同角度斜射到同一玻璃板透过平行表面后，b光的折射角较大，所以b光侧移量小．故B错误；C、b光的折射率较小，频率较小，分别照射同一光电管，若b光能引起光电效应，a光也一定能，故C正确；D、b光的折射率较小，则临界角大，不容易发生全反射，所以以相同的入射角从水中射入空气，在空气中只能看到一种光时，一定是b光．故D错误．故选：C．点评：该题结合光的折射考查折射率、折射率与光的频率、速度的关系以及光电效应的条件等知识点的内容，关键之处是画出光路图，分析第一次折射时折射角的关系，要注意运用反射的对称性作图．3．（6分）（2015•天津）图甲为一列简谐横波在某一时刻的波形图，a、b两质点的横坐标分别为x a=2m和x b=6m，图乙为质点b从该时刻开始计时的振动图象，下列说法正确的是（）A．该波沿+x方向传播，波速为1m/sB．质点a经4s振动的路程为4mC．此时刻质点a的速度沿+y方向D．质点a在t=2s时速度为零考点：波长、频率和波速的关系．专题：振动图像与波动图像专题．分析：A、由图可知ab两点之间的距离，利用波的速度公式可求出波传播的速度大小，结合b点在该时刻的位置及振动方向，利用平移法可知波的传播方向，从而可知选项A的正误B、方向经过4s的时间与周期之间的关系，利用在一个周期内，质点经过的路程为振幅的4倍，即可得知选项B的正误．C，结合b质点此时刻的位置和振动方向，从而可得知a质点所处的位置和振动方向，继而可知选项C的正误．D、通过t=2s时b的位置，可判断出a点的位置，从而可知a点的运动情况，继而得知选项D的正误．解答：解：A、ab两点间的距离为x=x b﹣x a=6﹣2=4m，振动从a传播到b的时间为半个周期，为t==4s，所以波速为：v===1m/s，但是b点该时刻的振动方向是沿y轴正方向，由微平移法可知波向﹣x轴方向传播，选项A错误．B、质点a振动4s，是经过了半个周期，质点运动过的路程为振幅的2倍，即为1m，选项B错误C、此时刻b的振动方向是向y轴正方向，ab间相隔半个波长，振动步调完全相反，所以此时刻质点a的速度沿﹣y方向，选项C错误．D、在t=2s时，质点b在正的最大位移处，ab两质点的振动步调完全相反，所以质点a在负的最大位移处，此时a的速度为零，选项D正确．故选：D点评：该题考察了简谐波的传播和质点的振动，解答该题要熟练的掌握波传播方向的判断，常用的方法有“微平移法”、“带动法”、“上下坡法”、“振向波向同侧法”和“头头尾尾相对法”，还有就是要熟练的掌握步调一致的点的判断和步调始终相反的点的判断．会通过时间计算振动质点通过的路程．4．（6分）（2015•天津）未来的星际航行中，宇航员长期处于零重力状态，为缓解这种状态带来的不适，有人设想在未来的航天器上加装一段圆柱形“旋转舱”，如图所示，当旋转舱绕其轴线匀速旋转时，宇航员站在旋转舱内圆柱形侧壁上，可以受到与他站在地球表面时相同大小的支持力．为达到上述目的，下列说法正确的是（）A．旋转舱的半径越大，转动的角速度就应越大B．旋转舱的半径越大，转动的角速度就应越小C．宇航员质量越大，旋转舱的角速度就应越大D．宇航员质量越大，旋转舱的角速度就应越小考点：万有引力定律及其应用．专题：万有引力定律的应用专题．分析：首先分析出该题要考察的知识点，就是对向心加速度的大小有影响的因素的分析，列出向心加速度的表达式，进行分析即可得知正确选项．解答：解：为了使宇航员在航天器上受到与他站在地球表面时相同大小的支持力，即为使宇航员随旋转舱转动的向心加速度为定值，且有a=g，宇航员随旋转舱转动的加速度为：a=ω2R，由此式可知，旋转舱的半径越大，转动的角速度就应越小，此加速度与宇航员的质量没有关系，所以选项ACD错误，B正确．故选：B点评：该题的考察方法非常新颖，解题的关键是从相关描述中提起有用的东西，对于该题，就是得知在向心加速度不变的情况下，影响向心加速度大小的物理量之间的变化关系，该题还要熟练的掌握有关匀速圆周运动的各个物理量的关系式，并会应用其进行正确的计算和分析．5．（6分）（2015•天津）如图所示，固定的竖直光滑长杆上套有质量为m的小圆环，圆环与水平状态的轻质弹簧一端连接，弹簧的另一端连接在墙上，且处于原长状态．现让圆环由静止开始下滑，已知弹簧原长为L，圆环下滑到最大距离时弹簧的长度变为2L（未超过弹性限度），则在圆环下滑到最大距离的过程中（）A．圆环的机械能守恒B．弹簧弹性势能变化了mgLC．圆环下滑到最大距离时，所受合力为零D．圆环重力势能与弹簧弹性势能之和保持不变考点：功能关系；机械能守恒定律．分析：分析圆环沿杆下滑的过程的受力和做功情况，只有重力弹簧的拉力做功，所以圆环机械能不守恒，系统的机械能守恒；根据系统的机械能守恒进行分析．解答：解：A、圆环沿杆滑下过程中，弹簧的拉力对圆环做功，圆环的机械能不守恒，故A 错误，B、图中弹簧水平时恰好处于原长状态，圆环下滑到最大距离时弹簧的长度变为2L，可得物体下降的高度为h=L，根据系统的机械能守恒得弹簧的弹性势能增大量为△E p=mgh=mgL，故B正确．C、圆环所受合力为零，速度最大，此后圆环继续向下运动，则弹簧的弹力增大，圆环下滑到最大距离时，所受合力不为零，故C错误．D、根据圆环与弹簧组成的系统机械能守恒，知圆环的动能先增大后减小，则圆环重力势能与弹簧弹性势能之和先减小后增大，故D错误．故选：B．点评：对物理过程进行受力、运动、做功分析，是解决问题的根本方法．要注意圆环的机械能不守恒，圆环与弹簧组成的系统机械能才守恒．二、不定向选择题（每小题6分，共18分。
每小题给出的四个选项中，都有多个选项是正确的。
全部选对的得6分，选对但不全的得3分，选错或不答的得0分）6．（6分）（2015•天津）如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头．在原线圈上加一电压为U的正弦交流电，则（）A．保持Q的位置不动，将P向上滑动时，电流表读数变大B．保持Q的位置不动，将P向上滑动时，电流表读数变小C．保持P的位置不动，将Q向上滑动时，电流表读数变大D．保持P的位置不动，将Q向上滑动时，电流表读数变小考点：变压器的构造和原理．专题：交流电专题．分析：保持Q位置不动，则输出电压不变，保持P位置不动，则负载不变，再根据变压器的特点分析．解答：解：AB、在原、副线圈匝数比一定的情况下，变压器的输出电压由输入电压决定．因此，当Q位置不变时，输出电压不变，此时P向上滑动，负载电阻值增大，则输出电流减小，电流表的读数I变小，故A错误，B正确；CD、P位置不变，将Q向上滑动，则输出电压变大，输出电流变大，则电流表的读数变大，故C正确，D错误；故选：BC．点评：本题的关键在于P位置不动时总电阻不变，Q不变时输出电压不变，完全利用变压器特点．7．（6分）（2015•天津）如图所示，氕核、氘核、氚核三种粒子从同一位置无初速地飘入电场线水平向右的加速电场E1，之后进入电场线竖直向下的匀强电场E2发生偏转，最后打在屏上．整个装置处于真空中，不计粒子重力及其相互作用，那么（）A．偏转电场E2对三种粒子做功一样多B．三种粒子打到屏上时的速度一样大C．三种粒子运动到屏上所用时间相同D．三种粒子一定打到屏上的同一位置考点：带电粒子在匀强电场中的运动．专题：带电粒子在电场中的运动专题．分析：由动能定理定理可求得粒子进入偏转电场时的速度，再对运动的合成与分解可求得偏转电场中的位移；再由几何关系可明确粒子打在屏上的位置．解答：解：带电粒子在加速电场中加速度，由动能定理可知：E1qd=mv2；解得：v=；粒子在偏转电场中的时间t=；在偏转电场中的纵向速度v0=at=纵向位移x=at2=；即位移与比荷无关，与速度无关；由相似三角形可知，打在屏幕上的位置一定相同，到屏上的时间与横向速度成反比；故选：AD．点评：本题考查带电粒子在电场中的偏转，要注意偏转中的运动的合成与分解的正确应用．8．（6分）（2015•天津）P1、P2为相距遥远的两颗行星，距各自表面相同高度处各有一颗卫星s1、s2做匀速圆周运动．图中纵坐标表示行星对周围空间各处物体的引力产生的加速度a，横坐标表示物体到行星中心的距离r的平方，两条曲线分别表示P1、P2周围的a与r2的反比关系，它们左端点横坐标相同．则（）A．P1的平均密度比P2的大B．P1的“第一宇宙速度”比P2的小C．s1的向心加速度比s2的大D．s1的公转周期比s2的大考点：万有引力定律及其应用．专题：万有引力定律的应用专题．分析：根据牛顿第二定律得出行星对周围空间各处物体的引力产生的加速度a的表达式，结合a与r2的反比关系函数图象得出P1、P2的质量和半径关系，根据密度和第一宇宙速度的表达式分析求解；根据根据万有引力提供向心力得出周期表达式求解．解答：解：A、根据牛顿第二定律，行星对周围空间各处物体的引力产生的加速度为：a=，它们左端点横坐标相同，所以P1、P2的半径相等，结合a与r2的反比关系函数图象得出P1的大于P2的质量，根据ρ=，所以P1的平均密度比P2的大，故A正确；B、第一宇宙速度v=，所以P1的“第一宇宙速度”比P2的大，故B错误；C、s1、s2的轨道半径相等，根据a=，所以s1的向心加速度比s2的大，故C正确；D、根据根据万有引力提供向心力得出周期表达式T=2π，所以s1的公转周期比s2的小，故D错误；故选：AC．点评：解决本题的关键掌握万有引力提供向心力这一理论，知道线速度、角速度、周期、加速度与轨道半径的关系，并会用这些关系式进行正确的分析和计算．该题还要求要有一定的读图能力和数学分析能力，会从图中读出一些信息．就像该题，能知道两个行星的半径是相等的．三、实验填空题（共3小题，每小题4分，满分18分）9．（4分）（2015•天津）如图所示，在光滑水平面的左侧固定一竖直挡板，A球在水平面上静止放置，B球向左运动与A球发生正碰，B球碰撞前、后的速率之比为3：1，A球垂直撞向挡板，碰后原速率返回，两球刚好不发生第二次碰撞，A、B两球的质量之比为4：1，A、B碰撞前、后两球总动能之比为9：5．考点：动量守恒定律．专题：动量定理应用专题．分析：设开始时B的速度为v0，由题得出B与A碰撞后A与B的速度关系，然后由动量守恒定律即可求出质量关系，由动能的定义式即可求出动能关系．解答：解：设开始时B的速度为v0，B球碰撞前、后的速率之比为3：1，A与挡板碰后原速率返回，两球刚好不发生第二次碰撞，所以碰撞后A与B的速度方向相反，大小相等，A的速度是，B的速度是，选取向左为正方向，由动量守恒定律得：整理得：碰撞前的动能：碰撞后的动能：=所以：故答案为：4：1，9：5点评：该题考查水平方向的动量守恒定律，从题目给出的条件中判断出碰撞后A与B的速度方向相反，大小相等是解答的关键．10．（4分）（2015•天津）某同学利用单摆测量重力加速度．①为了使测量误差尽量小，下列说法正确的是BC．A．组装单摆须选用密度和直径都较小的摆球B．组装单摆须选用轻且不易伸长的细线C．实验时须使摆球在同一竖直面内摆动D．摆长一定的情况下，摆的振幅尽量大②如图所示，在物理支架的竖直立柱上固定有摆长约1m的单摆．实验时，由于仅有量程为20cm、精度为1mm的钢板刻度尺，于是他先使摆球自然下垂，在竖直立柱上与摆球最下端处于同一水平面的位置做一标记点，测出单摆的周期T1；然后保持悬点位置不变，设法将摆长缩短一些，再次使摆球自然下垂，用同样方法在竖直立柱上做另一标记点，并测出单摆的周期T2；最后用钢板刻度尺量出竖直立柱上两标记点之间的距离△L．用上述测量结果，写出重力加速度的表达式g=．考点：用单摆测定重力加速度．专题：实验题．分析：①为减小实验误差应选择密度大而体积小的球作为摆球，选用轻质细线做摆线，当单摆摆角小于5°时单摆的运动是简谐运动，根据实验注意事项分析答题；②应用单摆周期公式求出重力加速度的表达式．解答：解：①A、为减小空气阻力对实验的影响，减小实验误差，组装单摆须选用密度大而直径都较小的摆球，故A错误；B、为减小实验误差，组装单摆须选用轻且不易伸长的细线，故B正确；C、实验时须使摆球在同一竖直面内摆动，不能使单摆成为圆锥摆，故C正确；D、单摆摆角最大摆角应小于5°，摆长一定的情况下，摆的振幅尽量小些，故D错误；故选BC．②由单摆周期公式，根据题意看得：T1=2π，T2=2π，解得：g=；故答案为：①BC；②．点评：本题考查了实验注意事项、求重力加速度，知道实验原理与实验注意事项、应用单摆周期公式即可正确解题，本题是一道基础题，要注意基础知识的学习与掌握．11．（10分）（2015•天津）用电流表和电压表测定由三节干电池串联组成的电池组（电动势约4.5V，内电阻约1Ω）的电动势和内电阻，除待测电池组、电键、导线外，还有下列器材供选用：A．电流表：量程0.6A，内电阻约1ΩB．电流表：量程3A，内电阻约0.2ΩC．电压表：量程3V，内电阻约30kΩD．电压表：量程6V，内电阻约60kΩE．滑动变阻器：0～1000Ω，额定电流0.5AF．滑动变阻器：0～20Ω，额定电流2A①为了使测量结果尽量准确，电流表应选用A，电压表应选用D，滑动变阻器应选用F（均填仪器的字母代号）．②如图为正确选择仪器后，连好的部分电路，为了使测量误差尽可能小，还需在电路中用导线将a和d相连、c和g相连、f和h相连（均填仪器上接线柱的字母代号）．③实验时发现电流表坏了，于是不再使用电流表，剩余仪器中仅用电阻箱替换掉滑动变阻器，重新连接电路，仍能完成实验．实验中读出几组电阻箱的阻值R和对应电压表的示数U．用图象法处理采集到的数据，为在直角坐标系中得到的函数图象是一条直线，则可以为纵坐标，以为横坐标．考点：测定电源的电动势和内阻．专题：实验题．分析：1、根据电路电流选择电流表，根据电源电动势选择电压表，为方便实验操作，应选最大阻值较小的滑动变阻器．2、根据伏安法测电源电动势与内阻的原理作出实验图．3、根据闭合电路欧姆定律得出对应的表达式，让图象为直线，便于我们处理．解答：解：①实验数据中最大电流为0.57A，为准确测量，电流表应选A，电源电动势约为1.5×3=4.5V，电压表应选D，电阻值太大，调节不方便，为方便实验操作，滑动变阻器应选F；②测量电源电动势和内阻的时候，由于电源的内阻是很小的，为了减小内阻的测量误差，我们选用的是电流表的外接法，故应将ad、cg以及fh相连组成电路；③由于电流表坏，故只能利用电压表和电阻箱进行实验，由闭合电路欧姆定律可得：电源电动势E=U+Ir=U+r，则=+•，故应作出﹣图象；故答案为：①ADF；②ad，cg，fh；③；．点评：本题考查了测电压表内阻、测电源电动势与内阻实验，要掌握办偏法测电表内阻的方法；根据电路图由欧姆定律求出图象的函数表达式是正确求出电源电动势与内阻的前提与关键四、计算题（共3小题，满分54分）12．（16分）（2015•天津）某快递公司分拣邮件的水平传输装置示意如图，皮带在电动机的带动下保持v=1m/s的恒定速度向右运动，现将一质量为m=2kg的邮件轻放在皮带上，邮件和皮带间的动摩擦因数μ=0.5．设皮带足够长，取g=10m/s2，在邮件与皮带发生相对滑动过程中，求：（1）邮件滑动的时间t；（2）邮件对地的位移大小x；（3）邮件与皮带间的摩擦力对皮带做的功W．考点：动能定理；牛顿第二定律．专题：动能定理的应用专题．分析：（1）对邮件运用动量定理，求出邮件速度达到传送带速度所需的时间．（2）对邮件运用动能定理，求出邮件相对地面的位移大小．（3）根据摩擦力的大小以及皮带的位移大小求出邮件与皮带间的摩擦力对皮带做的功W．解答：解：（1）设邮件放到皮带上与皮带发生相对滑动过程中受到的滑动摩擦力为F，则：F=μmg ①取向右为正方向，对邮件应用动量定理得，Ft=mv﹣0，②由①②式并代入数据得，t=0.2s ③（2）邮件与皮带发生相对滑动的过程中，对邮件应用动能定理，有：④由①④式并代入数据得，x=0.1m ⑤（3）邮件与皮带发生相对滑动的过程中，设皮带相对地面的位移为s，则：s=vt ⑥摩擦力对皮带做的功W=﹣Fs ⑦由①③⑥⑦式并代入数据得，W=﹣2J．答：（1）邮件滑动的时间t为0.2s；（2）邮件对地的位移大小x为0.1m；（3）邮件与皮带间的摩擦力对皮带做的功W为﹣2J．点评：本题考查了动量定理、动能定理的基本运用，本题也可以采用动力学知识进行求解，关键需理清邮件在整个过程中的运动规律．13．（18分）（2015•天津）如图所示，“凸”字形硬质金属线框质量为m，相邻各边相互垂直，且处于同一竖直平面内，ab边长为l，cd边长为2l，ab与cd平行，间距为2l．匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面．开始时，cd边到磁场上边界的距离为2l，线框由静止释放，从cd边进入磁场直到ef、pq边进入磁场前，线框做匀速运动．在ef、pq边离开磁场后，ab边离开磁场之前，线框又做匀速运动．线框完全穿过磁场过程中产生的热量为Q．线框在下落过程中始终处于原竖直平面内，且ab、cd边保持水平，重力加速度为g．求：（1）线框ab边将离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的几倍；（2）磁场上下边界间的距离H．考点：导体切割磁感线时的感应电动势；功能关系．专题：电磁感应与电路结合．分析：（1）线框匀速进入（离开）磁场，重力与安培力平衡，根据平衡条件、安培力公式、切割公式、欧姆定律列式求解即可分别求出两个速度；（2）由动能定理和功的计算公式，写出重力做的功W，然后结合功能关系即可求出磁场的宽度．解答：解：（1）设线框dc边刚进入磁场时，线框的速度为v1，感应电动势E=B•2lv1①感应电流：I=②dc边受安培力的大小：F=BI•2l ③由于做匀速运动，则：F=mg ④由①～④式解得速度：⑤设线框ab边将离开磁场时，线框的速度为v2，同理可得：⑥所以：v2=4v1⑦（2）在线框从开始下落到dc边刚进入磁场的过程中，重力做功W G=2mgl根据动能定理得：2mgl=⑧线框完全穿过磁场的过程中，由功能关系得：⑨联立⑦⑧⑨得：H=答：（1）线框ab边将离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的4倍；（2）磁场上下边界间的距离是．点评：本题是电磁感应中的综合问题，全面考查电磁感应定律、欧姆定律以及动能定理、平衡条件等知识，分析清楚线框的运动过程、应用匀变速直线运动的速度位移公式、E=BLv、安培力公式、平衡条件、能量守恒定律、电流定义式即可正确解题．14．（20分）（2015•天津）现代科学仪器常利用电场、磁场控制带电粒子的运动，真空中存在着如图所示的多层紧密相邻的匀强电场和匀强磁场，电场与磁场的宽度均为d，电场强度为E，方向水平向右；磁感应强度为B，方向垂直纸面向里．电场、磁场的边界互相平行且与电场方向垂直．一个质量为m、电荷量为q的带正电粒子在第1层电场左侧边界某处由静止释放，粒子始终在电场、磁场中运动，不计粒子重力及运动时的电磁辐射．（1）求粒子在第2层磁场中运动时速度v2的大小与轨迹半径r2；（2）粒子从第n层磁场右侧边界穿出时，速度的方向与水平方向的夹角为θn，试求sinθn；（3）若粒子恰好不能从第n层磁场右侧边界穿出，试问在其他条件不变的情况下，也进入第n层磁场，但比荷较该粒子大的粒子能否穿出该层磁场右侧边界，请简要推理说明之．考点：带电粒子在匀强磁场中的运动；带电粒子在匀强电场中的运动．专题：带电粒子在复合场中的运动专题．分析：（1）粒子在混合场中加速，由动能定理可求得进入第2层时的速度；再由洛仑兹力充当向心力可求得半径；（2）根据电场力做功可明确速渡，再根据洛仑兹力充当向心力找出第n层中的半径关系，由数学规律可得出通项式，即可求出sinθn；（3）根据题意进行假设，通过讨论明确增大比荷能否使粒子飞出右侧磁场．解答：解：（1）粒子在进入第2层磁场时，经过两次加速，中间穿过磁场时洛仑兹力不做功；由动能定理可得：。
