岩土工程勘察图例图示2012

关于岩土工程勘察图例图示的规定（试行）重庆市建设工程勘察质量监督站目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (5)2.3 岩石的图例及符号 (6)2.4、第四系分层及成因符号 (9)2.5 地层代号 (9)2.6 勘察工作图例 (10)2.7 地质图例 (12)2.8 常用地形图图例（1:500、1:1000、1:2000） (15)2.9 工程建（构）筑物及常用建筑总图图例 (16)3、岩土工程勘察图示 (18)3.1 一般规定 (18)3.2 图例图示 (20)3.3 平面图图示 (20)3.4工程地质剖面图图示 (23)3.5、柱状图图示 (26)3.6动力触探成果图表图示 (28)3.7 钻孔抽、提水试验成果图表图示 (29)3.8钻孔压水试验成果图表图示 (30)3.9 勘探点数据一览表 (30)3.10 线路工程平面图、剖面图、柱状图 (30)附图：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于重庆市建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J2s（侏罗系中统沙溪庙组）、J2s1（侏罗系中统沙溪庙组第一段）2.1.2 地质年代符号表符号说明 备注Q4第四系全新统Q3第四系上更新统Q2第四系中更新统Q1第四系下更新统K2z白垩系上统正阳组K1w白垩系下统窝头山组J3p侏罗系上统蓬莱镇组J3sn侏罗系上统遂宁组J2s侏罗系中统沙溪庙组 J2x侏罗系中统新田沟组 J1zl侏罗系下统自流井组 J1z侏罗系下统珍珠冲组T3xj T Jx 三叠系上统须家河组三叠系上统香溪组南川、荣昌、万州小区巫山、巫溪小区T2l T2b 三叠系中统雷口坡组三叠系中统巴东组南川、荣昌、万州小区万州、酉阳、秀山、巫山、巫溪T1j三叠系下统嘉陵江组T1f T1d 三叠系下统飞仙关组三叠系下统大冶组南川、荣昌小区万州、酉阳、秀山、巫山、巫溪P3c P3d 二叠系上统长兴组二叠系上统大隆组万州、荣昌、南川、酉阳、秀山小区巫溪、巫山小区P3l P3w二叠系上统龙潭组二叠系上统吴家坪组万州、荣昌、南川、酉阳、秀山小区南川、酉阳、秀山小区P2m二叠系中统茅口组 P2q二叠系中统栖霞组 P1l二叠系下统梁山组 C2w石炭系中统威宁组 D3s泥盆系上统水车坪组 D2x泥盆系中统小溪峪组S2hx志留系中统回星哨组S 2h S2s 志留系中统韩家店组志留系中统纱帽组 巫溪小区\巫山小区S 1xh S1s S1lr 志留系下统小河坝组志留系下统石牛栏组志留系下统罗惹坪组南川、酉阳、秀山小区巫山小区巫溪小区S 1x志留系下统新滩组 S 1l志留系下统龙马溪组 O3w奥陶系上统五峰组 O3l奥陶系上统临湘组 O2b奥陶系中统宝塔组O2s O2g 奥陶系中统十字铺组奥陶系中统牯牛潭组南川、酉阳、秀山小区巫溪小区O1m O1d 奥陶系下统湄潭组奥陶系下统大湾组南川、酉阳、秀山小区巫溪小区O1h奥陶系下统红花园组 O1f奥陶系下统分乡组O1t O1n奥陶系下统桐梓组奥陶系下统南津关组南川、酉阳、秀山小区巫溪小区Є3m Є3s Є3bx寒武系上统毛田组寒武系上统三游洞组寒武系上统八仙组南川、酉阳、秀山小区巫溪小区城口小区Є3g寒武系上统耿家店组Є2p Є2q寒武系中统平井组寒武系中统覃家庙组南川、酉阳、秀山小区巫溪小区Є2b寒武系中统八挂庙组 城口小区Є2s Є2m 寒武系中统石冷水组寒武系中统毛坝关组南川、酉阳、秀山小区城口小区Є2g 寒武系中统高台组 南川、酉阳、秀山小区Є1q Є1sl 寒武系下统清虚洞组寒武系下统石龙洞组南川、酉阳、秀山小区巫溪小区Є1j Є1t Є1j 寒武系下统金顶山组寒武系下统天河板组寒武系下统箭竹坝组南川、酉阳、秀山小区巫溪小区城口小区Є1m Є1sp Є1lj 寒武系下统明心寺组寒武系下统石牌组寒武系下统鲁家坪组南川、酉阳、秀山小区巫溪小区城口小区Є1n Є1s Є1b 寒武系下统牛蹄塘组寒武系下统水井沱组寒武系下统巴山组南川、酉阳、秀山小区巫溪小区城口小区Z2d Z2s 震旦系上统灯影组震旦系上统水晶组酉阳、秀山小区\巫溪小区城口小区Z1ds Z1g Z1w 震旦系下统陡山沱组震旦系下统观音崖组震旦系下统蜈蚣口组酉阳、秀山小区巫溪小区城口小区Nh2n Nh2my Nh2m 南华系上统南沱组南华系上统明月组南华系上统木座组酉阳、秀山小区巫溪小区城口小区Nh2d 南华系上统大塘坡组 酉阳、秀山小区Nh2q Nh2d 南华系上统千子门组南华系上统代安河组酉阳、秀山小区城口小区Qb2m 青白口系上统茅坡组 酉阳、秀山小区Qb2h Q b2l 青白口系上统红子溪组青白口系上统龙潭河组酉阳、秀山小区城口小区2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.1第四系成因符号成因符号说明备注Q ml人工堆积Q al冲积Q pl洪积Q dl坡积Q el残积Q eol风积Q l湖积Q sef泥石流堆积Q h沼泽沉积Q m海相沉积Q mc海陆交互沉积Q gl冰积Q fgl冰水沉积Q b火山沉积Q del滑坡堆积Q col崩积Q o生物沉积Q ch化学沉积Q pr成因不明沉积2.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。

关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25) 3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26) 附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。

关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例（1:500、1:1000、1:2000） (11)2.9 工程建（构）筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J3n（侏罗系下统南园组组）、J2s1（侏罗系中统沙溪庙组第一段）2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。

关于岩土工程勘察图例图示等有关规定1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2 土的图例 (2)2.3岩石的图例及符号 (5)2.4、第四系分层及成因符号 (10)2.5地层代号 (11)2.6勘察工作图例 (11)2.7地质图例 (14)2.8 常用地形图图例（1:500、1:1000、1:2000） (17)2.9工程建（构）筑物及常用建筑总图图例 (18)3、岩土工程勘察图示 (20)3.1 一般规定 (20)3.2图例图示 (24)3.3平面图图示 (25)3.4工程地质剖面图图示 (28)3.5、柱状图图示 (32)3.6动力触探成果图表图示 (36)3.7钻孔抽、提水试验成果图表图示 (38)3.8钻孔压水试验成果图表图示 (39)3.9勘探点数据一览表 (39)3.10线路工程平面图、剖面图、柱状图 (40)附录：A勘探点平面布置图B工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J s n （侏罗系下统南园组组）、J2S1（侏罗系中统沙溪庙组第一段）2.2 土的图例2.32.3.1岩石图例、i~f 沉积2.4、第四系分层及成因符号2.4.1第四系成因符号2.5地层代号2.5.1 在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质 时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2 o 女口： J 2S-MS（侏罗系中统沙溪庙组泥岩）、T i j 3-Ls （三叠系下统嘉陵江组第三段灰岩）。

关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J3n（侏罗系下统南园组组）、J2s1（侏罗系中统沙溪庙组第一段）2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应2s-Ms（侏罗系中统沙溪庙组泥岩）、T1j3-Ls（三叠系下统嘉陵江组第三段灰岩）。

土层的地层代号由地质时代、第四系成因组成，当第四系成因有多种时可用“+”相连表示，如Q4el+dl（第四系全新统残坡积）、如Q3al+pl（第四系更新统冲洪积）2.6 勘察工作图例2.7 地质图例2.8 常用地形图图例（1:500、1:1000、1:2000）2.9 工程建（构）筑物及常用建筑总图图例3、岩土工程勘察图示3.1 一般规定3.1.1 图纸幅面规格与图纸编排3.1.1.1图纸幅面图纸幅面及图框尺寸应符合表3.1.1.1的规定，图纸的装订边宜留25mm，图框外白边10mm。

关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例（1:500、1:1000、1:2000） (11)2.9 工程建（构）筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J3n（侏罗系下统南园组组）、J2s1（侏罗系中统沙溪庙组第一段）2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。

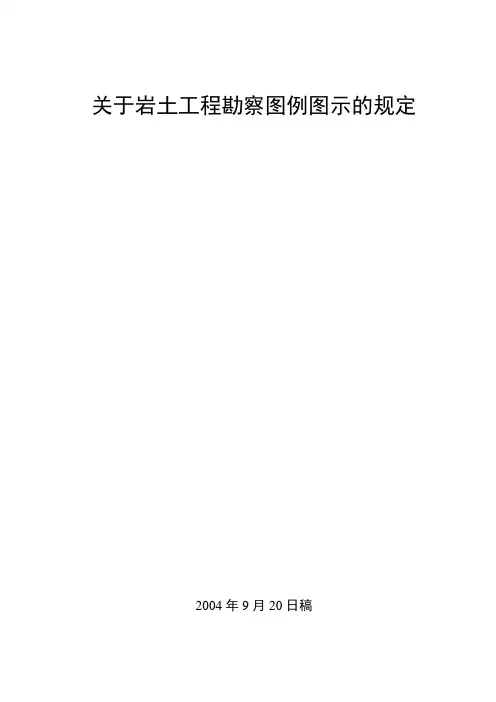

关于岩土工程勘察图例图示的规定2004年9月20日稿目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (3)2.3 岩石的图例及符号 (5)2.4、第四系分层及成因符号 (7)2.5 地层代号 (8)2.6 勘察工作图例 (8)2.7 地质图例 (11)2.8 常用地形图图例（1:500、1:1000、1:2000） (13)2.9 工程建（构）筑物及常用建筑总图图例 (15)3、岩土工程勘察图示 (16)3.1 一般规定 (16)3.2 图例图示 (18)3.3 平面图图示 (18)3.4工程地质剖面图图示 (21)3.5、柱状图图示 (24)3.6动力触探成果图表图示 (25)3.7 钻孔抽、提水试验成果图表图示 (26)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于重庆市建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J2s（侏罗系中统沙溪庙组）、J2s1（侏罗系中统沙溪庙组第一段）2.1.22.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。

关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25) 3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26) 附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。

关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例（1:500、1:1000、1:2000） (11)2.9 工程建（构）筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J3n（侏罗系下统南园组组）、J2s1（侏罗系中统沙溪庙组第一段）2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。
