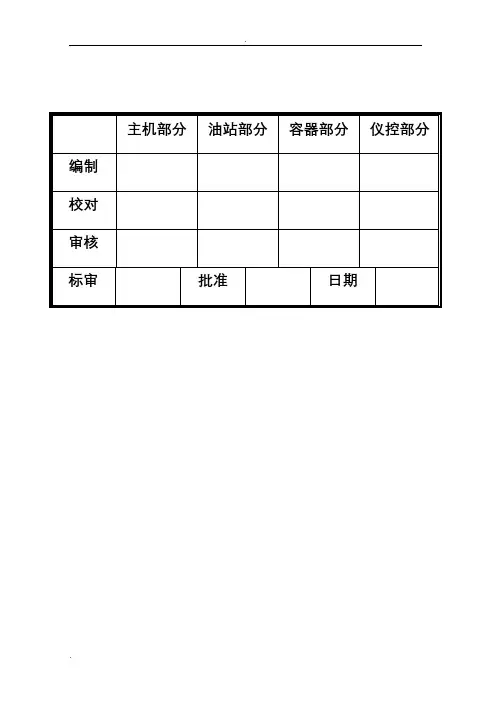

主机部分油站部分容器部分仪控部分编制校对审核标审批准日期目录第0章前言第1章概述1.1 一般说明1.2产品规格及主要参数1.3离心压缩机性能曲线第2章离心压缩机本体结构介绍2.1 离心压缩机型号的意义2.2 定子2.3 转子2.4 支撑轴承2.5 止推轴承2.6 轴端密封2.7 联轴器2.8 联轴器护罩2.9 底座2.10 轴监视第3章离心压缩机安装3.1 基础3.2 安装和灌浆3.3 找正与联接第4章离心压缩机的操作4.1 启动之前要采取的措施4.2 启动4.3 运行期间监督4.4 正常停机4.5 非正常停机（跳闸停机）4.6 运行期间的故障4.7 长期运行前的准备4.8 不运行期间的维护第5章离心压缩机维修5.1 维修说明5.2 检查一览表5.3 压缩机在运转中的故障排除5.4 维修要点5.5组装5.6安装在压缩机上的调节装置和仪表的拆、装 5.7 离心压缩机运输的防护措施5.8 干气密封（见干气密封使用说明书）第6章备件说明书6.1 订购备件6.2 备件长期保管6.3 危险备件6.4 零件返修第7章润滑油系统7.1 润滑油系统的用途7.2 润滑油系统的组成7.3 润滑油系统中各组部件的结构特征及使用维护7.3.1 油箱7.3.2 油泵7.3.3 冷油器7.3.4 滤油器7.3.5 压力调节阀7.3.6 安全阀7.3.7 润滑油站内部连接管路7.3.8润滑油高位油箱7.4 润滑油系统开车过程7.4.1 开车前的检查工作7.4.2 油箱注油7.4.3 加热润滑油并启动油泵7.4.4 向冷油器提供冷却水7.5油系统参数7.6 润滑油性能参数第8章气体冷却器第9章气液分离器第10章防喘振控制10.1 透平压缩机喘振的机理 10.2 防喘振控制第11章自控系统11.1 气路系统11.2 润滑油系统前言该操作说明书用于熟悉2MCL离心压缩机装置和应用该压缩机装置的工程技术人员。
操作说明书包括如何安全地，合适地、经济地使用该压缩机装置的重要资料。
遵照说明书将有助于避免对机组的危害，减小修理费用和维修次数，提高了该压缩机装置的可靠性和使用寿命。
当压缩机正在运转时，这些操作说明书不能替代操作人员的现场培训。
如果要求的话，我们可以在合同基础上为此目的提供一名培训工程师。
责任：我们将不承担由于操作错误和操作人员对装置故障不当处理使机组受到损伤的责任。
注意：该压缩机只能按照数据表规定的操作工况进行工作，不在数据表中规定的操作工况，例如超出最大的容许容量或者太小的流量（脉动输出）导致机组的损伤，我们将不承担责任。
小心：机组数据表规定的操作工况是该设备的设计基础。
已知操作数据的修改必须在起动之前由沈阳鼓风机有限公司检查，认可。
所规定的进口压力可以短期超过10%。
在瞬间操作条件期间这可能发生，在压缩机机组启动和停止期间可以看到。
操作说明书必须时时在装置现场上可以找到。
负责操作该压缩机装置的所有个人在承担他们的职责之前，必须阅读和应用操作说明书。
只有已经受到适当培训或者熟悉该压缩机的工作人员方可允许操作该压缩机装置。
除该操作说明书和在用户国家内有约束力事故预防规程外，应该遵照通用的可接受的安全和职业标准。
沈阳鼓风机有限公司提供给你一个强大，快速的售后服务网络。
关于进一步资料和协助，请写信给你就近的沈阳鼓风机有限公司办事处或直接写信给中国沈阳鼓风机有限公司（地址：沈阳市铁西区云峰北街36号）。
在要求报价或订订购备件时，请在订单中给出机器代号。
1、用途和使用该压缩机装置用于压缩操作说明书内规定的气体并仅仅压缩这些气体。
不允许任何其它的使用。
制造厂对于由此所产生的任何损伤不能承担责任。
用户公司自己应承担该风险。
产品的使用还应包括遵照本操作说明书（数据表）中指出的规定的操作数据，以及给出的检查和检修条件！2、组织措施2.1 该压缩机装置具有与可接受的安全规程相一致的现代化设计。
但是，在它的使用期间，危险可能会危及使用者的生命和肢臂上或者第三者和/或损伤该机器及其它的设备上。
因此：只有设备状态完好时，才使用该压缩机装置，并用于设计目的（见第2章），并考虑安全预防措施和危险情况及遵照该操作说明书！以特别可靠的方式消除可能影响安全性的故障！不遵照安全说明可能会引起对于补偿的任何和全部权利的放弃。
2.2 除了操作说明书外，通常适用的法定和其它有约束力的事故预防规程应被遵照或执行。
这类要求也可能涉及诸如危险材料的搬运或者制作可行的/耐损坏的防护设备。
2.3 该操作说明书应由买方补充考虑到操作特点的说明（例如，关于作业组织，作业顺序，人员调度）；2.4 必须监督按照操作说明书涉及到安全预防措施和危险状况的工作人员工作。
2.5 压缩机装置的任何安全和危险情况应要现测。
2.6 压缩机上整套警示符号必须保持清楚，易于识别。
2.7 可能影响压缩机装置安全及性能变化情况必须向制造厂和本厂管理人员报告；2.8 在没有事先同制造厂商议下，对于该压缩机装置的任何改变或者增设是不允许的；2.9 备件必须符合制造厂制造的技术要求。
本制造厂供货的备件才能保证这一点。
2.10 不允许对任何程控设备作程序改变！2.11 液压软管必须在规定的期间或在适时情况下更新，既使看不到可能影响安全性的任何缺陷；2.12 必须遵守操作说明书关于重复试验所规定或指出的期间。
2.13 在所要求的程度和按照规程要求，应提供防护设备并应给出它的使用的说明！2.14 遵照火灾检测和消防规定；2.15 通告工作人员灭火器位于何处和如何使用它们；3、工作人员资格和人员培训3.1 必须使用经过培训的合格的操作人员操作该压缩机装置；请遵守最小年龄规定！3.2 只可以使用培训过的或已熟悉该压缩机装置的工作人员，应清楚地拟定工作人员在操作、装配、维护和修理上的责任！3.3 如果工作人员没有达到所必需的熟练程度，他们必须接受训练和教育。
这种培训和教育可在制造厂或供货方进行。
货主—经营者也必须保证所有工作人员已完全了解整个操作说明书。
3.4 必须确保只有被指定工作责任的工作人员在该压缩机装置上工作或者可以出入它的危险区；3.5 机器操作者的责任应特别制定，使机器操作人员能拒绝特别来自第三方的同安全预防措施相反的指令！3.6 在一个有经验的人监督下，压缩机装置才可以雇佣经受过培训、教育、熟悉或一般培训的人员！3.7 在电气装置或公用设备上的工作必须由技术熟练的电气人员或者按照电气规程在熟练的电气人员的指导和监督下进行！3.8 气体工程设备（气体消耗装置）上的工人应由技术熟练的专家进行！3.9、只有具有液压方面特别知识和经验的人员可以被指定作液压设备上的工作！3.10 工作人员一定不要留长发，穿松散的衣服或戴珠宝，首饰！3.11 在承担起他们的工作之前，指定作该压缩机装置上工作的人员必须阅读操作说明书，和特别有关安全预防措施的章节。
当他们已经正在执行他们的职责，就太迟了！这特别适用于在该压缩机装置上工作的人员，例如在装配，维护期间。
4、使用者注意事项4.1 当机器正在运行时，与运动部件相接触的保护装置一定不要取下。
4.2 当压缩机运转时，如压缩的气体漏泄，任何危险的气体必须安全地处置，这种处置必须对于任何人员或环境不产生危害。
4.3 当该机在完全停机后，机器的维护和修理工作才可以进行。
关机时，必须严格地遵照该压缩机在操作说明书中规定的关机程序。
4.4 在开始进行维护或修理工作之前，对于危害健康的机器输送气体必须适当地去除。
4.5 维护或修理任务完成后，必须立即重装或重启动所有安全和防护装置。
注意：该机组是整体包装，为防止转子在运输途中窜动，包装时在止推轴承的轴向间隙及支撑轴承的径向间隙中加止动用铜片。
在现场安装就位后，应将这些铜片取出，并手动盘车确认后，才可进行开车准备工作。
第1章: 概述1.1、一般说明该压缩机组是为中国石化股份有限公司安庆分公司设计的富气离心压缩机。
压缩机由一缸二段组成，压缩机与原动机由膜片联轴器联接，压缩机、汽轮机安装在同一钢底座上，整个机组采用润滑油站供油，压缩机的轴端密封采用天津鼎铭公司的干气密封，原动机采用杭州汽轮机厂的汽轮机。
机组布置示意图如下:气液分离器中间气体冷却器I I进I出2M C L606离心压缩机汽轮机I I出I进1.2、产品规格及主要参数：1.2.1压缩机设计工况：正常工况额定工况2 工况3 工况4 介质富气富气富气富气富气平均分子量M 41.01 38.59 41.01 41.01 41.01 进口流量Nm3/h 40620 42000 40620 40620 40620 进口压力MPa(A) 0.16 0.16 0.155 0.1745 0.194 进口温度℃45 45 45 45 45出口压力MPa(A) 1.6 1.6 1.6 1.6 1.6 出口温度℃109.2 111.8 109.1 104.9 102.2 轴功率KW 4136 4387 4131 3862 3681 转速r/min 7423 7737 7475 7212 7022 1.2.2外形尺寸、动力特性参数及重量型号2MCL606段号进口法兰尺寸压力等级MPa(A) 结合面型式方向出口法兰尺寸压力等级MPa(A) 结合面型式方向Ⅰ段Dg6004.0对焊锻钢法兰向下Dg4004.0对焊锻钢法兰向下Ⅱ段Dg4004.0对焊锻钢法兰向下Dg3504.0对焊锻钢法兰向下机组外形尺寸：LXBXH：6400X3300X2500扰曲临界转速：第一阶临界转速：3546 r/min 第二阶临界转速：11752 r/min 转子重量：1014 kg转子允许的残余不平衡值：792.6 g.mm 最大起重件重量：10000 kg 压缩机重量：25442 kg最小起升高度（从压缩机中分面算起） 1.88 m机组总重量：60292 kg 1.2.3传动方式汽轮机与压缩机之间采用膜片联轴器连接传动。
1.2.4原动机：汽轮机型式：背压式型号：NG32/25额定转速：8124 r/min输出轴功率（额定）4387 kw第2章离心压缩机本体结构介绍2MCL型压缩机是一种多级离心压缩机，机壳为水平剖分式。
压缩机主要由定子(机壳、隔板、密封、平衡盘密封) 、转子(轴、叶轮、隔套、平衡盘、轴套、半联轴器等)及支撑轴承、推力轴承、轴端密封等组成。
2.1压缩机型号的意义：2.1.12MCL型压缩机，气体在一个缸体里分二段压缩，由第一段压缩后出来的气体经过中间气体冷却器，再进入第二段压缩至出口状态的的压缩机。
两段叶轮背靠背布置。
2.2定子2.2.1机壳:2MCL型压缩机的机壳，根据不同压力和介质的需要，可采用下列材料制成：2.2.1.1钢板焊接2.2.1.2铸铁2.2.1.3铸钢本产品采用钢板焊接机壳在水平中分面处分成上、下两半。
