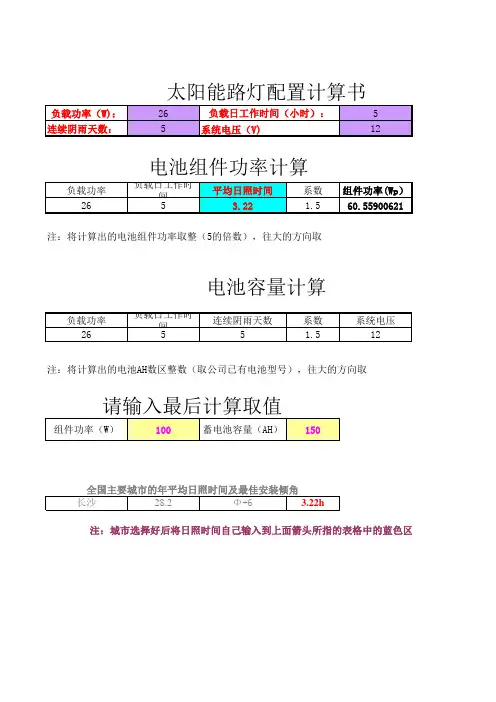

太阳能路灯参数自动计算表+各地日照峰值

计算等效的峰值日照时数计算等效的峰值日照时数：全年峰值日照时数为: 180000×0.0116=2088小时0.0116为将辐射量(卡/cm²)换算成峰值日照时数的换算系数:峰值日照定义: 100毫瓦/cm²=0.1瓦/cm²1卡=4.18焦耳=4.18瓦秒 1小时=3600秒则: 1卡/cm²=4.18瓦秒/卡/(3600秒/小时×0.1瓦/cm²)=0.0116小时cm²/卡于是: 180000卡/cm²年×0.0116小时cm²/卡=2088小时/年平均每日峰值日照时数为：2088÷365＝5.72小时/日太阳辐射的基本定律太阳辐射的直散分离原理、布格－朗伯定律和余弦定律是我们所要了解的三条最基本的定律。

直散分离原理：大地表面（即水平面）和方阵面（即倾斜面）上所接收到的辐射量均符合直散分离原理，只不过大地表面所接收到的辐射量没有地面反射分量，而太阳电池方阵面上所接收到的辐射量包括地面反射分量：Q p= S p+D p Q T= S T+D T+R TQp:水平面总辐射Sp:水平面直接辐射Dp:水平面散射辐射Q T:倾斜面总辐射S T:倾斜面直接辐射D T:倾斜面地面反射布格-朗伯定律:S D’= S0F mS0：太阳常数1350W/m2S D’：直接辐射强度F:大气透明度m:大气质量m=1/Sinα⨯P/P0α:太阳高度角Po:标准大气压Sinα= SinφSinδ+CosφCosδCosωδ:太阳赤纬角δ=23.5Sin(360*(284+N)/365)φ：当地纬度（0－90︒）ω：时角（地球自转一周360度，24小时）15度/小时或4分钟/度余弦定律:Sp’ = S D’ SinαS T’ = S D’COSθD T’ = Dp’(1+CosZ)/2R T’ = Qp’(1-CosZ)/2Q T= S T+D T+R T太阳能光伏电源系统的设计太阳能光伏电源系统的设计分为软件设计和硬件设计，且软件设计先于硬件设计。

太阳能路灯以太阳光为能源，白天北京天柱阳光太阳能电池板给蓄电池充电，晚上蓄电池给负载供电使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，无需人工操作工作稳定可靠，节省电费免维护。

1系统组成系统由太阳能电池组件部分（包括支架）、LED灯头、太阳能灯具控制器、蓄电池（包括蓄电池保温箱）和灯杆等几部分构成；盛世光谷太阳能专业生产太阳能路灯。

盛世光谷太阳能电池组件一般选用单晶硅或者多晶硅太阳能电池组件；LED灯头一般选用大功率LED光源；控制器一般放置在灯杆内，具有光控、时控制、过充过放保护及反接保护，更高级的控制器更具备四季调整亮灯时间功能、半功率功能、智能充放电功能等；蓄电池一般放置于地下或则会有专门的蓄电池保温箱，可采用阀控式铅酸蓄电池、胶体蓄电池、铁铝蓄电池或者锂电池等。

太阳能灯具全自动工作，不需要挖沟布线，但灯杆需要装置在预埋件（混凝土底座）上。

2工作原理盛世光谷太阳能路灯可保障阴雨天气15天以上，系统工作原理简单，利用光生伏特效应原理制成的太阳能电池白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、北京天柱阳光太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

蓄电池放电8.5小时后，充放电控制器动作，蓄电池放电结束。

充放电控制器的主要作用是保护蓄电池。

3设计思想1,太阳能电池组件选型设计要求：北京地区，负载输入电压24V功耗34.5W，每天工作时数8.5h，保证连续阴雨天数7天。

⑴北京地区近二十年年均辐射量107.7Kcal/cm2，经简单计算北京地区峰值日照时数约为3.424h；⑵负载日耗电量=12.2AH⑶所需太阳能组件的总充电电流=1.05×12.2×（20+7）÷20÷（3.424×0.85）=5.9A在这里，两个连续阴雨天数之间的设计最短天数为20天，1.05为太阳能电池组件系统综合损失系数，0.85为蓄电池充电效率。

一：首先计算出电流：如：12V蓄电池系统； 30W的灯2只，共60瓦。

电流＝ 60W÷12V ＝ 5 A二：计算出蓄电池容量需求：如：路灯每夜累计照明时间需要为满负载 7小时（h）；（如晚上8：00开启，夜11：30关闭1路，凌晨4：30开启2路，凌晨5：30关闭）需要满足连续阴雨天5天的照明需求。

（5天另加阴雨天前一夜的照明，计6天）蓄电池＝ 5A × 7h ×（ 5＋1）天＝ 5A × 42h ＝210 AH另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。

所以210AH也只是应用中真正标准的70％左右。

三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为 7小时（h）；★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝（5A × 7h × 120％）÷ 4.5hWP÷17.4V ＝ 9.33WP ＝ 162（W）★：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右。

所以162W也只是理论值，根据实际情况需要有所增加。

太阳能路灯方案：相关组件选择：24VLED：选择LED照明，LED灯使用寿命长，光照柔和，价格合理，可以在夜间行人稀少时段实现功率调节，有利于节电，从而可以减少电池板的配置，节约成本。

每瓦80-105lm左右，光衰小于年≤5％；12V蓄电池（串24V）：选择铅酸免维护蓄电池，价格适中，性能稳定，太阳能路灯首选；12V电池板（串24V）：转换率15％以上单晶正片；24V控制器：MCT充电方式、带调功功能；6M灯杆（以造型美观，耐用、价格便宜为主）一、40瓦备选方案配置一(常规)1、 LED灯，单路、40W，24V系统；2、当地日均有效光照以4h计算；3、每日放电时间10小时，（以晚7点－晨5点为例）4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。

太阳能路灯太阳能路灯以太阳光为能源，白天充电晚上使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，无需人工操作工作稳定可靠，节省电费免维护。

1.系统组成系统由太阳能电池组件部分（包括支架）、LED灯头、控制箱（内有控制器、蓄电池）和灯杆几部分构成；金湛太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利；灯头部分以1W白光LED和1W黄光LED集成于印刷电路板上排列为一定间距的点阵作为平面发光源。

控制箱箱体以不锈钢为材质，美观耐用；控制箱内放置免维护铅酸蓄电池和充放电控制器。

本系统选用阀控密封式铅酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于系统维护费用的降低；充放电控制器在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护和反接保护等）与成本控制，实现很高的性价比。

2.工作原理系统工作原理简单，利用光生伏特效应原理制成的太阳能电池白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、金湛太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

蓄电池放电8.5小时后，充放电控制器动作，蓄电池放电结束。

充放电控制器的主要作用是保护蓄电池。

3.设计思想金湛太阳能路灯的设计与一般的太阳能照明相比，基本原理相同，但是需要考虑的环节更多。

下面将以扬州市金湛照明电器有限公司的这款金湛太阳能LED大功率路灯为例，分几个方面做分析。

1 金湛太阳能电池组件选型设计要求：扬州地区，负载输入电压24V功耗34.5W，每天工作时数8.5h，保证连续阴雨天数7天。

⑴扬州地区近二十年年均辐射量107.7Kcal/cm2，经简单计算扬州地区峰值日照时数约为3.424h；⑵负载日耗电量= = 12.2AH⑶所需金湛太阳能组件的总充电电流= 1.05×12.2×÷（3.424×0.85）=5.9A在这里，两个连续阴雨天数之间的设计最短天数为20天，1.05为金湛太阳能电池组件系统综合损失系数，0.85为蓄电池充电效率。

太阳能、风力发电路灯（或系统）的计算方法？
链接：/tech/17526.html
太阳能、风力发电路灯（或系统）的计算方法？
1、纯太阳能发电路灯（或系统）的计算方法
一般北半球峰值日照时间小时数为4－6小时。

太阳能板功率＝（用电器功率W×时间H）÷当地峰值日照时间小时数H×损耗系数（1.6～2）
蓄电池容量＝（用电器功率W×时间H）÷系统电压V×阴雨天数×损耗系数（1.4～1.8）
控制器电流A＝太阳能板功率W÷充电电压V
2、太阳能风力互补发电路灯（或系统）的计算方法
一般北半球的风力等级按照3级即5米／秒为起点，每天的发电时间为6－12小时。

用电器总用电量＝用电器功率W×时间H＝WH千瓦时（度）
太阳能资源偏好的地区，将风力作为补充。

太阳能板发电提供的电量＝2／3用电器总用电量，
风力发电提供的电量＝1／3用电器总用电量
风力资源偏好的地区，将太阳能作为补充。

太阳能板发电提供的电量＝1／3用电器总用电量，风力发电提供的电量＝2／3用电器总用电量
原文地址：/tech/17526.html
页面 1 / 1。

路灯系统相关参数1负载30w以下选用12v系统，30w以上选用24v系统2路灯地基深度一般为灯杆的1/83灯具的悬挑长度不宜超过安装高度的1/4，灯具的仰角不宜超过15°4电池箱地埋位置距灯杆约为0.5m为宜5基础一般开挖的深度为地笼高度的1.5倍，开挖宽度约为底法兰盘宽度的2.2倍6水泥基础25＃砼以上7预埋件法兰盘低于周围地面50mm-80mm（适用于铺设路砖）或高处周围地面10mm-30mm（防止积水）8路灯的布置依据布置方式配光类型截光型半截光型非截光型单侧H≧W S≦3H H≧1.2W S≦3.5H H≧1.4W S≦4H 双侧交替H≧0.7W S≦3H H≧0.8W S≦3.5H H≧0.9W S≦4H 双侧对称H≧0,5W S≦3H H≧0.6W S≦3.5H H≧0.7W S≦4H 注：W为路面有效宽度，H为安装高度，S为灯间距。

其实这个标准是普通道路照明用的，在LED道路照明中只做参考，目前没有明确规定。

截光型灯具就是最大光强方向在0°～65°，其90°和80°角度方向上的光强最大允许值分别为10cd/1000lm和30cd/1000lm的灯具。

半截光型灯具就是最大光强方向在0°～75°,其90°和80°角度方向上的光强最大允许值分别为50cd/100lm和100cd/1000lm的灯具。

非截光型灯具就是其在90°角方向上的光强最大允许值为1000cd的灯具。

9一、标准灯杆尺寸参数表名称上/下口直径材料厚度圆锥杆锥度比法兰盘尺寸及孔距基础架尺寸备注6米灯杆φ60/φ126 2．7511‰250×250×10--180(孔距)180X180-φ127米灯杆φ60/φ137 3．0 300×300×12--210(孔距)210X210-φ168米灯杆φ60/φ148 3．0 300×300×14--210(孔距)210X210-φ1610米灯杆φ70/φ180 3．75 350×350×16--250(孔距) 250X250-φ1812米灯杆 φ70/φ2023．75 400×400×18-300(孔距) 300X300-φ1810道路照明标准11基本概念①光通量：光源单位时间内发出的光的多少。

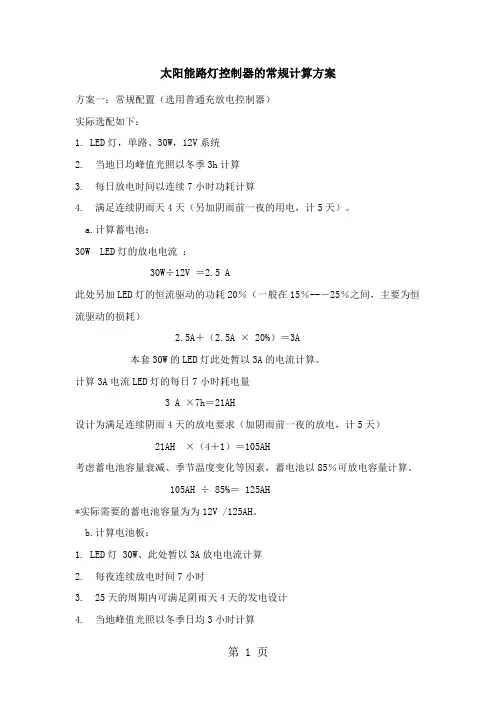

太阳能路灯控制器的常规计算方案方案一：常规配置（选用普通充放电控制器）实际选配如下：1. LED灯，单路、30W，12V系统2. 当地日均峰值光照以冬季3h计算3. 每日放电时间以连续7小时功耗计算4. 满足连续阴雨天4天（另加阴雨前一夜的用电，计5天）。

a.计算蓄电池：30W LED灯的放电电流：30W÷12V ＝2.5 A此处另加LED灯的恒流驱动的功耗20％（一般在15％--－25％之间，主要为恒流驱动的损耗）2.5A＋（2.5A × 20%）＝3A本套30W的LED灯此处暂以3A的电流计算。

计算3A电流LED灯的每日7小时耗电量3 A ×7h＝21AH设计为满足连续阴雨4天的放电要求（加阴雨前一夜的放电，计5天）21AH ×（4＋1）＝105AH考虑蓄电池容量衰减、季节温度变化等因素，蓄电池以85％可放电容量计算。

105AH ÷ 85%＝ 125AH*实际需要的蓄电池容量为为12V /125AH。

b.计算电池板：1. LED灯 30W、此处暂以3A放电电流计算2. 每夜连续放电时间7小时3. 25天的周期内可满足阴雨天4天的发电设计4. 当地峰值光照以冬季日均3小时计算5. 12V电池板峰值充电电压以17.4V计算。

求：满足3A电流的路灯、每日实际7小时放电总量、25天的周期内可满足阴雨天4天的太阳能电池板的值WP25天（周期）－4天（阴雨天）＝21天（日照天数）如要满足以上条件，电池板每天的发电量必需要满足当夜的7小时用电，同时余留的发电量需要在21天内充满可以满足4天阴雨的蓄电池组4＋1天），（4＋1）天÷21天＝0.23天1天＋0.23天＝1.23天通过以上计算，可以得出，所求的电池板每天的发电量需要满足1.23天的用电量刚好符合本方案的要求电池板WP÷17.4V ×3ｈ＝（3A×7ｈ）×1.23天WP ＝ 150*电池板需求：150WP。

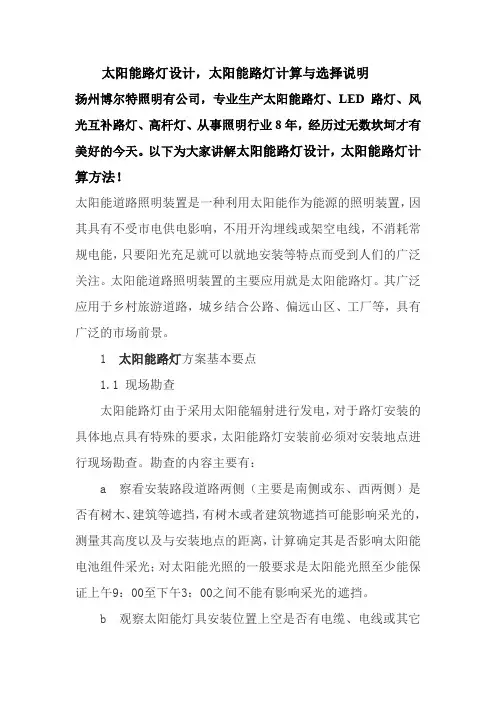

太阳能路灯设计，太阳能路灯计算与选择说明扬州博尔特照明有公司，专业生产太阳能路灯、LED路灯、风光互补路灯、高杆灯、从事照明行业8年，经历过无数坎坷才有美好的今天。

以下为大家讲解太阳能路灯设计，太阳能路灯计算方法！太阳能道路照明装置是一种利用太阳能作为能源的照明装置，因其具有不受市电供电影响，不用开沟埋线或架空电线，不消耗常规电能，只要阳光充足就可以就地安装等特点而受到人们的广泛关注。

太阳能道路照明装置的主要应用就是太阳能路灯。

其广泛应用于乡村旅游道路，城乡结合公路、偏远山区、工厂等，具有广泛的市场前景。

1 太阳能路灯方案基本要点1.1 现场勘查太阳能路灯由于采用太阳能辐射进行发电，对于路灯安装的具体地点具有特殊的要求，太阳能路灯安装前必须对安装地点进行现场勘查。

勘查的内容主要有：a 察看安装路段道路两侧（主要是南侧或东、西两侧）是否有树木、建筑等遮挡，有树木或者建筑物遮挡可能影响采光的，测量其高度以及与安装地点的距离，计算确定其是否影响太阳能电池组件采光；对太阳能光照的一般要求是太阳能光照至少能保证上午9：00至下午3：00之间不能有影响采光的遮挡。

b 观察太阳能灯具安装位置上空是否有电缆、电线或其它影响灯具安装的设施（注意：严禁在高压线下方安装太阳能灯具）；c 了解太阳能路灯基础及地埋箱部位地下是否有电缆、光缆、管道或其它影响施工的设施，是否有禁止施工的标志等。

安装时尽量避开以上设施，确实无法避开时，请与相关部门联系，协商同意后方可进行施工。

d 避免在低洼或容易造成积水的地段安装；1.2 安装布置根据道路的宽度、照明要求，选择安装布灯方式：单侧安装；间隔距离1个/20米。

1.3 光源选择太阳能路灯光源的选择原则是选择适合环境要求、光效高、寿命长的光源。

同时为了提高太阳能发电的使用效率。

常用的光源类型有：三基色节能灯、高压钠灯、低压钠灯、LED、陶瓷金卤灯、无极灯等。

现针对应用最多的太阳能灯具光源加以分析比较：选择40WLED灯具。

日志返回日志列表[顶] 太阳能光伏系统计算方法2011-7-27 15:04阅读(130)∙赞(1)∙评论(7)∙转载(43)∙分享(1)∙复制地址∙收藏夹按钮收藏∙更多已经是第一篇 | 下一篇：近乎完美的公司财...随着传统能源的日益紧缺，太阳能的应用将会越来越广泛，尤其太阳能发电领域在短短的数年时间内已发阳产业。

1：目前制约太阳能发电应用的最重要环节之一是价格，以一盏双路的太阳能路灯为例，两路负载如为中下游地区有效光照4.5h/天、每夜放电7小时、增加电池板20％预留额计算）其电池板就需要160W左右，电池板的费用就要4800元，再加上180AH左右的蓄电池组费用也在1800左右，整个路灯一次性投入成本大造成了太阳能路灯应用领域的主要瓶颈。

2：蓄电池的使用寿命也应该考虑在整个路灯系统应用中，一般的蓄电池保修三年或五年，但一般的蓄电半年以后就会出现充电不满的情况，有些实际充电率有可能下降到50％左右，这必将影响连续阴雨天时期的所以选择一款较好的蓄电池尤为重要。

3：一些工程商常选用LED灯做为太阳能路灯的照明，但是LED灯的质量层差不齐，光衰严重的LED半减50％光照度。

所以最佳选择为光寿命长、光效高、光衰较慢的LVD无极灯，或者选用低压钠灯等。

4：控制器的选择往往也是被工程商忽略的一个问题，控制器的质量层差不齐，12V/10A的控制器市场价不等，虽然是整个路灯系统中价值最小的部分，但它却是非常重要的一个环节。

控制器的好坏直接影响到太阳件寿命以及整个系统的采购成本，一：应该选择功耗较低的控制器，控制器24小时不间断工作，如其自身功耗部分电能,最好选择功耗在1毫安（MA）以下的控制器。

二：要选择充电效率高的控制器，具有MCT充电自动追踪电池板的最大电流，尤其在冬季或光照不足的时期，MCT充电模式比其他高出20％左右的效率。

三路调节功率的控制器，具有功率调节的控制器已被广泛推广，在夜间行人稀少时段可以自动关闭一路或两路照还可以针对LVD灯进行功率调节。

太阳能路灯参数计算及配置建议根据贵司项目地情况，广东当地风力，温度，平均日照时长，道路照明标准等信息，为了保证产品质量及满足实际应用，我司根据测算得出以下参数及建议。

1，太阳能系统测算已知参数：灯具20-50W可调，太阳能板尺寸995*680.假设工作条件：每天亮灯8H，开始亮灯功率40W，深夜亮灯功率10-15W，平均功率20W。

亮灯时间3个阴雨天。

计算参数：电池容量=功率(P)20W /电压(U)12V =20/12*8小时=13.33AH*3（阴雨天）=40AH，考虑电池利用率按80%计算。

故电池容量为40/0.8=50AH.太阳能板发电量：发电量=太阳能板功率除以太阳能板电压（根据太阳能板尺寸可以计算太阳能板功率约为100W）--100W/18V（太阳能板电压）=5.56A*4小时（广东日平均光照）=22.24AH，每日耗电量为13.3AH，故太阳能板满足需求。

灯具平均功率20W，平均整灯光通量2400LM，高峰时段功率40W，整灯光通量4800LM，按照杆距1：4计算，灯杆间距为24米。

普通道路按双车道计算。

通过模拟得知：灯具功率为40W时，路面各点最大照度为26LX，最小照度为6LX，平均照度为12LX，均匀度0.489，满足国标支路以及乡镇道路照明8-10LX，均匀度大于0.4的标准。

深夜照度越低于标准，但深夜间由于满足节能及不影响路边住户休息，照明要求偏低，降低功率后仍能满足使用需求。

锂电池分类：磷酸铁锂电池—成本较低，但充放电效率偏低三元锂电池---成本较高，但充放电效率高，充放电次数高控制器分为：电池内置控制器与外置控制器两种，内置控制器安装方便，功能相对单一，外置控制器成本比内置高，但功能多，部分产品可以实现手机远程控制，维护方便。

根据以上计算结果及情况建议配置做部分调整，按以下配置：太阳能板：100W单晶高效太阳能板电池容量：50AH/12V三元锂电池系统LED灯具：40W进口芯片LED灯具太阳能系统控制器：外置品牌太阳能控制器2，灯杆及基础配置测算数据：6米单臂太阳能路灯现场基础校核计算书根据基础设计的基坑尺寸是600*600*700mm，现对此基坑承载力和抗风能力进行校核。

太阳能路灯性能参数介绍一、太阳能路灯系统性能参数：序号型号SL-G01-04E18 SL-S01-05E24 SL-S01-06E36 SL-S01-07E48 SL-S01-08E60 SL-S01-09E80 SL-S01-10E1001 光通量100-110LM/W 100-110LM/W 100-110LM/W 100-110LM/W 100-110LM/W 100-110LM/W 100-110LM/W2 光源LED（W）18 24 36 48 60 80 1003 色温（K）6250±250 6250±250 6250±250 6250±250 6250±250 6250±250 6250±2505 中心照度15Lux/4m 18Lux/5m 25Lux/6m 30Lux/7m 30Lux/8m 25Lux/9m 28Lux/10m6 平均照度(Lux)8 10 10 15 15 13 137 发光角度120°120°120°120°120°120°120°8 灯具功率(W) 18 24 36 48 60 80 1009 LED工作电压(v)12 12 12 12 24 24 2410 工作环境温度一30℃~十45℃一30℃~十45℃一30℃~十45℃一30℃~十45℃一30℃~十45℃一30℃~十45℃一30℃~十45℃11 太阳能电池组件(Wp)50 75 102 138 160 204 27612 连续工作天数 3 3 3 3 3 3 313 每天亮灯时间12 12 12 12 12 12 1214 免维护蓄铅酸电池70Ah/12V 90Ah/12V 120Ah/12V 150Ah/12V 100Ah/12Vx2 130Ah/12Vx2 160Ah/12Vx215 控制器具备光控、时控、过流保护、过充保护、过放保护和防反接等功能18 单灯有效照射范围13.5m×4.5m16.5m×5.5m19.5m×6.5m22.5m×7.5m26.5m×8.5m30.5m×9.5m32.5m×10.5m19 路宽(m) 4 5 6 7 8 9 1020 灯杆距离(m) 13 16 19 22 26 30 32 注：太阳能电池板功率参数和各地日照时不同有差别,每天亮灯时间（前5小时全功率，后7小时半功率)二、太阳能路灯系统配置：序号灯型庭院灯路灯1外观造型2 型 号 SL-G01-4E18SL-S01-05E24SL-S01-06E36SL-S01-07E48SL-S01-08E60SL-S01-09E80SL-S01-10E1003 LED 灯具功率（W ） 2*9 24 36 48 60 80 1004采用单/多晶硅电池（W ） 50751024860801005连续工作天数 33333336 每天亮灯时间（前5小时全功率，后7小时半功率) 12 12 12 12 12 12 127 免维护蓄铅酸电池 70Ah/12V 90Ah/12V 120Ah/12V 150Ah/12V100Ah/12Vx2 130Ah/12Vx2 160Ah/12Vx28灯高(m)3~45678910三、太阳能路灯工程案例：（一）湖北鄂州（二）内蒙古乌海市机场路（三）内蒙古乌海甘德尔山（四）内蒙古乌海海达街。

路灯系统相关参数1负载30w一下选用12v系统，30w以上选用24v系统2路灯地基深度一般为灯杆的1/83灯具的悬挑长度不宜超过安装高度的1/4，灯具的仰角不宜超过15°4电池箱地埋位置距灯杆约为0.5m为宜5基础一般开挖的深度为地笼高度的1.5倍，开挖宽度约为底法兰盘宽度的2.2倍6水泥基础25＃砼以上7预埋件法兰盘低于周围地面50mm-80mm（适用于铺设路砖）或高处周围地面10mm-30mm（防止积水）8路灯的布置依据布置方式配光类型截光型半截光型非截光型单侧H≧W S≦3H H≧1.2W S≦3.5H H≧1.4W S≦4H 双侧交替H≧0.7W S≦3H H≧0.8W S≦3.5H H≧0.9W S≦4H 双侧对称H≧0,5W S≦3H H≧0.6W S≦3.5H H≧0.7W S≦4H 注：W为路面有效宽度，H为安装高度，S为灯间距。

其实这个标准是普通道路照明用的，在LED道路照明中只做参考，目前没有明确规定。

截光型灯具就是最大光强方向在0°～65°，其90°和80°角度方向上的光强最大允许值分别为10cd/1000lm和30cd/1000lm的灯具。

半截光型灯具就是最大光强方向在0°～75°,其90°和80°角度方向上的光强最大允许值分别为50cd/100lm和100cd/1000lm的灯具。

非截光型灯具就是其在90°角方向上的光强最大允许值为1000cd的灯具。

9一、标准灯杆尺寸参数表名称上/下口直径材料厚度圆锥杆锥度比法兰盘尺寸及孔距基础架尺寸备注6米灯杆φ60/φ126 2．7511‰250×250×10--180(孔距)180X180-φ127米灯杆φ60/φ137 3．0 300×300×12--210(孔距)210X210-φ168米灯杆φ60/φ148 3．0 300×300×14--210(孔距)210X210-φ1610米灯杆φ70/φ180 3．75 350×350×16--250(孔距) 250X250-φ1812米灯杆 φ70/φ2023．75 400×400×18-300(孔距) 300X300-φ1810道路照明标准11基本概念①光通量：光源单位时间内发出的光的多少。

一：首先计算出电流：如：12V蓄电池系统；30W的灯2只，共60瓦。

电流＝60W÷12V ＝5 A二：计算出蓄电池容量需求：如：路灯每夜累计照明时间需要为满负载7小时（h）；（如晚上8：00开启，夜11：30关闭1路，凌晨4：30开启2路，凌晨5：30关闭）需要满足连续阴雨天5天的照明需求。

（5天另加阴雨天前一夜的照明，计6天）蓄电池＝5A ×7h ×（5＋1）天＝5A ×42h ＝210 AH另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。

所以210AH也只是应用中真正标准的70％左右。

三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为7小时（h）；★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝（5A ×7h ×120％）÷4.5hWP÷17.4V ＝9.33WP ＝162（W）★：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右。

所以162W也只是理论值，根据实际情况需要有所增加。

太阳能路灯方案：相关组件选择：24VLED：选择LED照明，LED灯使用寿命长，光照柔和，价格合理，可以在夜间行人稀少时段实现功率调节，有利于节电，从而可以减少电池板的配置，节约成本。

每瓦80-105lm左右，光衰小于年≤5％；12V 蓄电池（串24V）：选择铅酸免维护蓄电池，价格适中，性能稳定，太阳能路灯首选；12V电池板（串24V）：转换率15％以上单晶正片；24V控制器：MCT充电方式、带调功功能；6M灯杆（以造型美观，耐用、价格便宜为主）一、40瓦备选方案配置一(常规)1、LED灯，单路、40W，24V系统；2、当地日均有效光照以4h计算；3、每日放电时间10小时，（以晚7点－晨5点为例）4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。
