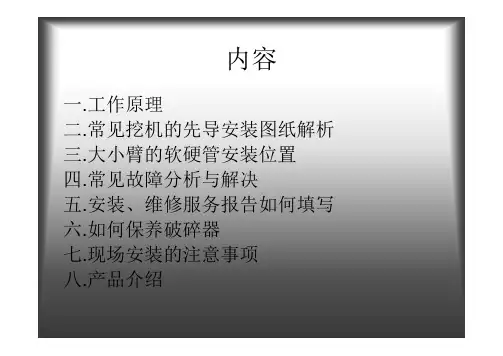

内容一.工作原理二.常见挖机的先导安装图纸解析三.大小臂的软硬管安装位置四.常见故障分析与解决五.安装、维修服务报告如何填写六.如何保养破碎器七.现场安装的注意事项八.产品介绍油箱A T PTP 脚踏阀行走阀溢流阀主回油主进油多路阀大宇220—VT P A T P主进油主回油溢流阀三一210行走阀脚踏阀多路阀T PTPA内丝三通压力开关溢流阀主进油主回油行走阀脚踏阀神钢200—6备用多路阀接电脑板多路阀备用阀油箱溢流阀主进油主回油TP T P 上进下回神钢200—6E接电脑板压力开关4个堵头全部堵死行走阀A※神钢系列注意事项1.主回油回到油箱是借其他回油管路，需要加三通。
2.神钢-6（大一点的），-6E（小一点的）必须加压力开关，内丝三通。
3.20吨以上-6的加两片阀，（先加小阀，在加大阀），-6E的加一片阀。
T P T P A 主进油溢流阀油箱多路阀行走阀脚踏阀主回油日立200—2T P T PA行走阀脚踏阀多路阀油箱主进主回日立200—5※通常先导接下面方便。
日立ZAXIS200T P A 油箱先导总进总回先导控制系统脚踏阀多路阀※先导进和主进不在一个方向上。
小松200—5溢流阀油箱ＴＰATP脚踏阀主进油T P行走先导主进先导主回TPA回进脚踏阀小松200—6加备用阀T P 行走先导主进先导主回TPA脚踏阀小松200—7压力开关回进加备用阀军联装载机转向泵主泵油箱多路阀进回ＰＴＢＡ先导回油山工装载机转向泵主泵油箱多路阀进回ＰＴＢＡ先导回油破碎器的主要故障一破碎器不能工作1.后体氮气压力太高。
2.油温过低。
（特别是北方的冬天）3.溢流阀的压力太低了。
4.管路连接错误。
5.液压油不足。
6.截止阀没有打开。
7.换向阀卡死。
8.活塞卡死.9.钎杆与扁销卡死。
不正常打击1.后缸体压力太高。
2.钢钎下压力不足。
3.钢钎与前缸体导向套之间的磨损间隙太大。
4.多路阀阀体内有杂质。
5.活塞与油缸卡死。
6.液压泵性能低。
液压破碎锤构成及组装第一部分下缸体总成破碎锤前缸体总成包括以下配件：下缸体、内套、外套、扁销、挡销、内套销、外套销、出气孔螺丝、黄油嘴、卡簧、皮赛。
先把内外套对位后用压床压入下缸体，用内套销、外套销将内外套锁住。
再用皮赛和卡簧锁住。
装上黄油嘴和出气孔螺丝。
安装完之后在打击腔内涂适当的黄油,液压破碎锤。
组装完毕。
第二部分中缸体总成缸体总成主要包括以下配件：缸体、缸体调节器、窝头塞、钢丝螺套、油封、活塞、油封固定器等，缸体是破碎器的核心部分，在装配当中尤为重要。
组装如下：1、将缸体平放，将钢丝螺套用专用工具装在缸体的螺纹孔内，钢丝螺套端面要低于螺纹端面。
2、将缸体清洗干净，清洗缸体时要注意缸体内腔和油道孔的清洗，清洗完成之后用高压空气吹干。
用手电筒检查油道孔的清洁度。
3、安装油封，缸体下端并列三道油封，从外往里依次是防尘油封，主油封，缓冲油封。
油封安装前先将油封涂抹液压油，安装时方向不能反，缓冲油封是由油封和支撑环组成，支撑环有倒角的一面贴着油封，不能装反。
4、窝头塞装上O型圈，装到缸体上，窝头塞要拧紧，以防漏油。
5、将缸体吊放到下缸体上，将进出油口的接头装好，应该涂抹螺丝胶，将侧面和背面的窝头塞装好。
6、安装缸体调节器，缸体调节器上有一道O型圈和一道支撑环，用刀片将支撑环切出一道斜口，装在O型圈后面涂上润滑脂，安装在侧面，拧紧后再拆下，检查油封是否损坏，再检查接触压痕是否均匀，然后再拧紧，将缸体内腔喷上液压油，等待装活塞。
7、安装软衬套，软衬套上有五个油封，它们的直径相同，截径不同，要注意挑选。
将O型圈和软衬套涂上润滑脂，装在缸体上，等待安装上缸体。
8、活塞的安装，将活塞清洗干净后，压缩空气烘干，表面均匀喷上液压油，将活塞慢慢的放入缸体，不要碰到缸体内腔，装好后活塞要往复运动两到三次，以防装时压坏了油封。
9、活塞环(活塞固定器)的安装，外置阀活塞环内圈自上而下依次是：气封，两道斯特封。
外圈是两道带支撑环的O型圈。

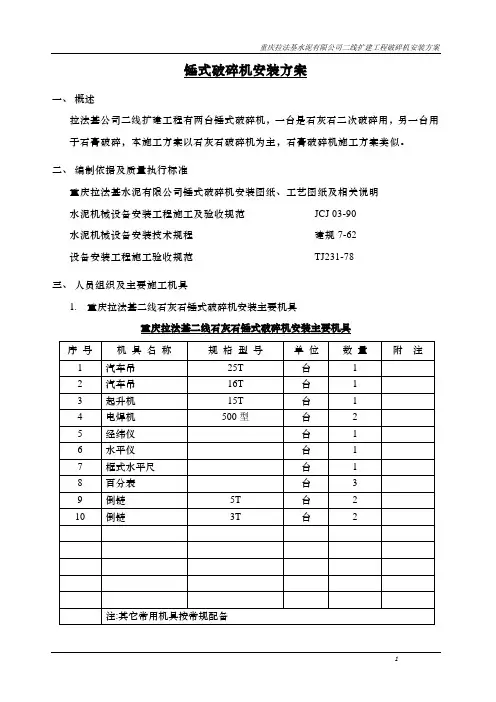

锤式破碎机安装方案一、概述拉法基公司二线扩建工程有两台锤式破碎机，一台是石灰石二次破碎用，另一台用于石膏破碎，本施工方案以石灰石破碎机为主，石膏破碎机施工方案类似。
二、编制依据及质量执行标准重庆拉法基水泥有限公司锤式破碎机安装图纸、工艺图纸及相关说明水泥机械设备安装工程施工及验收规范JCJ 03-90水泥机械设备安装技术规程建规7-62设备安装工程施工验收规范TJ231-78三、人员组织及主要施工机具1.重庆拉法基二线石灰石锤式破碎机安装主要机具重庆拉法基二线石灰石锤式破碎机安装主要机具2.人员组织四、锤式破碎机安装进度表详见附表(Project)：石灰石锤式破碎机安装进度表五、施工前准备工作1.把所需机具运至现场，并合同业主对现场进行勘察，对妨碍施工的杂物或土建遗留物进行清理，办理交接手续；2.会同业主对已安装好的熟料拉链机钢架轨道的直线度和对拉链机的中心线使用经纬仪进行验收，并作纪录；3.基础验收：会同土建、厂方共同对基础验收，并做好检查记录。
验收内容如下：a)根据工艺布置图、安装图、基础图检查基础位置，与土建座标轴线是否符合。
b)检查各基础标高与土建给定标高的相对位置，并做好记录（见附表），且在基础侧面预埋沉降标记板上做出标高位置，作为安装与检查基础下沉情况的依据。
附表六、施工工艺七、施工过程1.锤式破碎机结构：I.锤式破碎机结构简单，检修方便，破碎能力大，是消耗功率低的一种破碎机械；II.锤式破碎机主轴上固定数排锤盘，锤盘圆周上固定销轴，销轴上挂锤头。
机壳是由钢板焊成的，分为上机壳与下机壳，上下机壳间加密封垫用螺栓联结。
机壳两侧装有轴承座，用双列向心球面滚珠轴承将主轴组装起来。
机壳顶部有加料口，下部有出料篦条，篦条两端装入托梁的榫槽中，机壳内装有耐磨铸铁或锰钢衬板，主轴另一端装有弹性联轴节与电机的弹性联轴节直接联接。
主轴、锤盘及悬挂锤头，统称为转子，该破碎机转子重约11吨，所以需准备大型吊车配合安装（破碎机见示意图）；1-机壳；2-锤盘；3-主轴；4-联轴节；5-锤头；6-篦子；7-基础1、基础划线、打砂浆墩及下机壳就位i.基础划线经过验收合格的基础，首先划出设备基础的纵横中心线。

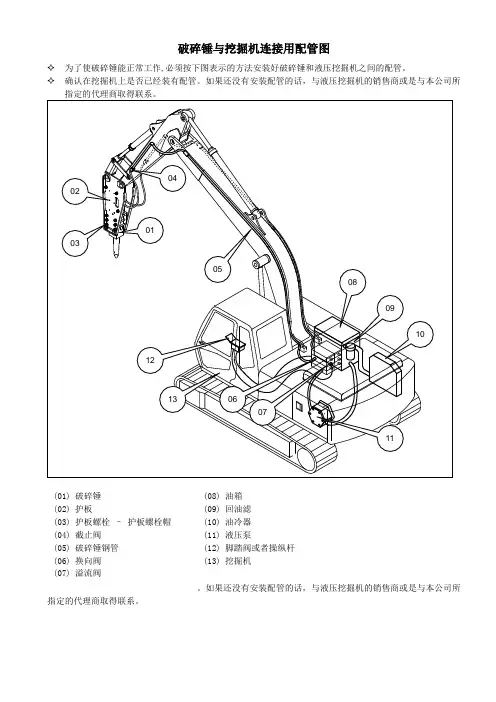

破碎锤与挖掘机连接用配管图
✧ 为了使破碎锤能正常工作,必须按下图表示的方法安装好破碎锤和液压挖掘机之间的配管。
✧ 确认在挖掘机上是否已经装有配管。
如果还没有安装配管的话，与液压挖掘机的销售商或是与本公司所
✧ 为了使破碎锤能正常工作,必须按下图表示的方法连接好破碎锤和液压挖掘机之间的接管 ✧ 确认在挖掘机上是否已经装有这些配管。
如果还没有安装配管的话，与液压挖掘机的销售商或是与本公司所指定的代理商取得联系。
(01) 破碎锤
(02) 护板
(03) 护板螺栓 – 护板螺栓帽
(04) 截止阀 (05) 破碎锤钢管
(06) 换向阀
(07) 溢流阀
(08) 油箱 (09) 回油滤 (10) 油冷器 (11) 液压泵 (12) 脚踏阀或者操纵杆 (13) 挖掘机
小型挖掘机
(01) 破碎锤
(02) 护板
(03) 护板螺栓–护板螺栓帽
(04) 截止阀
(05) 破碎锤钢管
(06) 切换阀(07) 溢流阀
(08) 油箱
(09) 回油滤
(10) 液压泵
(11) 脚踏阀或者操纵杆
(12) 小型挖掘机
破碎锤结构构造。
