先导型溢流阀结构原理专题培训课件

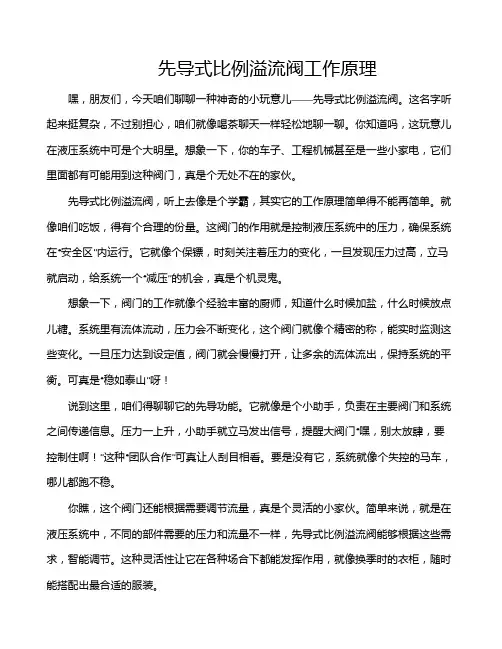

先导式比例溢流阀工作原理嘿，朋友们，今天咱们聊聊一种神奇的小玩意儿——先导式比例溢流阀。

这名字听起来挺复杂，不过别担心，咱们就像喝茶聊天一样轻松地聊一聊。

你知道吗，这玩意儿在液压系统中可是个大明星。

想象一下，你的车子、工程机械甚至是一些小家电，它们里面都有可能用到这种阀门，真是个无处不在的家伙。

先导式比例溢流阀，听上去像是个学霸，其实它的工作原理简单得不能再简单。

就像咱们吃饭，得有个合理的份量。

这阀门的作用就是控制液压系统中的压力，确保系统在“安全区”内运行。

它就像个保镖，时刻关注着压力的变化，一旦发现压力过高，立马就启动，给系统一个“减压”的机会，真是个机灵鬼。

想象一下，阀门的工作就像个经验丰富的厨师，知道什么时候加盐，什么时候放点儿糖。

系统里有流体流动，压力会不断变化，这个阀门就像个精密的称，能实时监测这些变化。

一旦压力达到设定值，阀门就会慢慢打开，让多余的流体流出，保持系统的平衡。

可真是“稳如泰山”呀！说到这里，咱们得聊聊它的先导功能。

它就像是个小助手，负责在主要阀门和系统之间传递信息。

压力一上升，小助手就立马发出信号，提醒大阀门“嘿，别太放肆，要控制住啊！”这种“团队合作”可真让人刮目相看。

要是没有它，系统就像个失控的马车，哪儿都跑不稳。

你瞧，这个阀门还能根据需要调节流量，真是个灵活的小家伙。

简单来说，就是在液压系统中，不同的部件需要的压力和流量不一样，先导式比例溢流阀能够根据这些需求，智能调节。

这种灵活性让它在各种场合下都能发挥作用，就像换季时的衣柜，随时能搭配出最合适的服装。

用个生动的比喻来说，先导式比例溢流阀就像个精明的理财顾问，知道该把钱花在哪儿，什么时候该存点儿。

它能根据系统的需求，精准调节压力，避免“资金”浪费，让一切运转得更加顺畅。

要是没有它，液压系统就可能因为压力过高而损坏，花钱又花时间，得不偿失。

再来看看它的构造，虽然小巧，但是每个部件都得有自己的工作分工。

先导阀和主阀就像搭档，得默契配合。

先导式溢流阀工作原理
压力油从入口进入到主阀活塞下腔，对活塞产生一个向上的力，此时压力小于先导阀芯弹簧力；
油通过阻尼孔进入到活塞上腔，对活塞产生一个向下的力。

当先导阀芯没有被打开前，活塞上下面积相同，压强也相等，因此对活塞产生的力平衡，加上主阀芯弹簧对活塞有向下的力，所以主阀关闭。

溢流阀入口压力不断增大，当油压力大于先导阀芯设定的压力时，先导阀芯打开。

主阀上腔的压力油通过先导阀排走，上腔压力变为0。

由于上腔压力0，在下腔油压力的作用下，主阀向上移动，打开阀芯，入口的压力油通过主阀芯流入排油口，降低入口油的压力。

当入口油压力下降到低于先导阀设定的压力时，先导阀芯关闭，在主阀上腔重新建立了压力，推动主阀芯向下移动，关闭主阀。

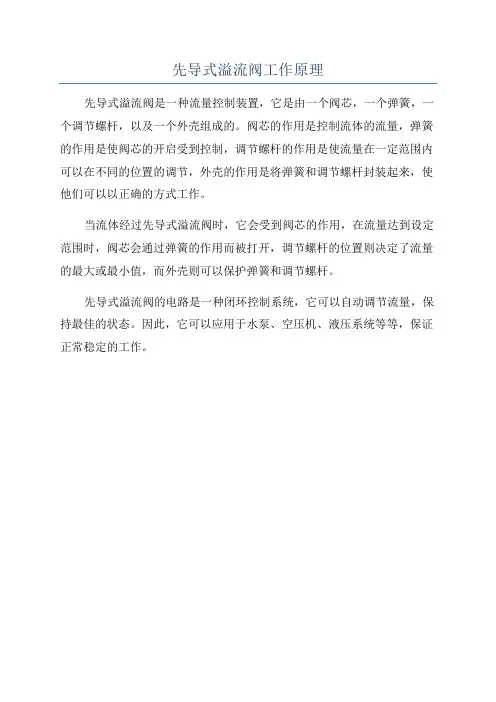

先导式溢流阀工作原理
先导式溢流阀是一种流量控制装置，它是由一个阀芯，一个弹簧，一个调节螺杆，以及一个外壳组成的。

阀芯的作用是控制流体的流量，弹簧的作用是使阀芯的开启受到控制，调节螺杆的作用是使流量在一定范围内可以在不同的位置的调节，外壳的作用是将弹簧和调节螺杆封装起来，使他们可以以正确的方式工作。

当流体经过先导式溢流阀时，它会受到阀芯的作用，在流量达到设定范围时，阀芯会通过弹簧的作用而被打开，调节螺杆的位置则决定了流量的最大或最小值，而外壳则可以保护弹簧和调节螺杆。

先导式溢流阀的电路是一种闭环控制系统，它可以自动调节流量，保持最佳的状态。

因此，它可以应用于水泵、空压机、液压系统等等，保证正常稳定的工作。

先导型比例电磁溢流阀工作原理1. 引言嘿，朋友们！今天咱们聊聊一个在工业界可是大名鼎鼎的家伙——先导型比例电磁溢流阀。

听名字就觉得有点复杂，但别担心，我们会用轻松的方式把它拆解开来。

这个小东西其实在很多机器里都扮演着关键角色，尤其是在液压系统中。

想象一下，如果没有它，液压系统可能就像一个没有方向的船，随波逐流，简直让人头疼。

今天，我们就来看看它是怎么工作的，咱们也顺便聊聊它的“家庭背景”。

2. 工作原理2.1 基本概念首先，先导型比例电磁溢流阀的名字听起来复杂，其实它的原理并不难理解。

简单来说，它就像是一个聪明的门卫，控制着液压油的流动。

液压油在系统中流动的时候，这个阀门就负责保持油的压力，确保一切运行得当。

要知道，液压系统的压力过高可不是闹着玩的，稍微一失控，后果可就不堪设想。

2.2 控制机制那它是怎么控制的呢？这里面可是有门道的！先导型比例电磁溢流阀的心脏部分是一个电磁铁，哎，这玩意儿就像个开关，负责开启和关闭阀门。

简单来说，电磁铁的工作是根据输入的电信号来调节的。

你可以把它想象成在玩电子游戏，操纵杆的移动会影响游戏中的角色，液压系统也是如此，电信号的大小决定了阀门的开启程度。

这样一来，液压油的流动就能精确控制，压力也能保持在一个安全的范围内。

3. 应用场景3.1 工业机器那么，这个小家伙到底在哪些地方会派上用场呢？说实话，范围可大着呢！首先，咱们看看工业机器，像是塑料注射成型机、压铸机等等，都是它的“战场”。

这些机器需要高效的液压系统来完成各种复杂的操作，先导型比例电磁溢流阀就像是它们的“好帮手”，确保工作过程中的压力稳稳的，避免出现意外情况。

3.2 车辆和建筑再说说车辆和建筑领域，先导型比例电磁溢流阀也是大显身手的地方。

在现代汽车里，尤其是那些高档车型，液压转向系统、刹车系统等，都离不开它的帮助。

想想看，如果没有它，刹车失灵可就真是让人心里发毛了。

而在建筑机械中，比如挖掘机、推土机等，液压系统的灵活性和稳定性也是至关重要的，先导型比例电磁溢流阀恰好满足了这个需求。

先导式溢流阀的原理
先导式溢流阀的原理是通过对主控液压阀进行局部溢流的控制，从而实现对液压系统的流量调节。

具体而言，该溢流阀的工作原理如下：
1. 当液压系统工作时，液体通过主控液压阀进入溢流阀的控制口。

2. 主控液压阀通过调节控制口的开度，控制溢流阀的局部溢流。

当控制口开度较小时，溢流阀的溢流量较小；相反，控制口开度较大时，溢流阀的溢流量较大。

3. 溢流阀将控制口处的液体流量重新导向回液压油箱，实现液压系统的流量调节。

4. 当液压系统的流量达到设定值时，溢流阀会自动开启，将超出设定值的液体流量引导至液压油箱，以维持系统流量的稳定。

通过不断调节主控液压阀控制口的开度，先导式溢流阀可以实现对液压系统流量的精确调节，从而确保系统的稳定运行。

同时，由于溢流阀的工作原理相对简单，结构紧凑，因此在液压系统中广泛应用。

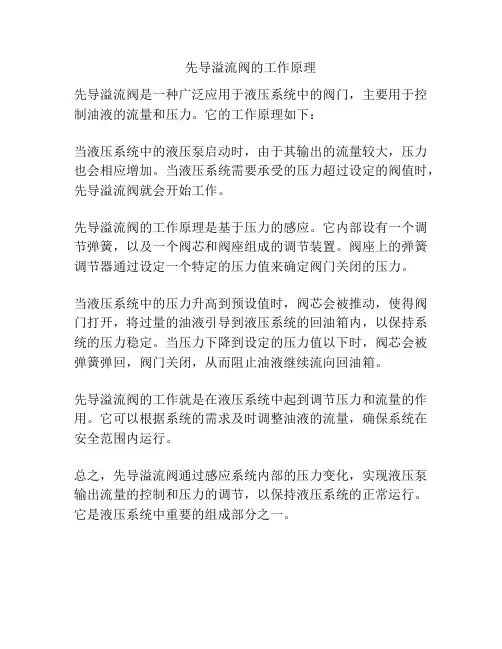

先导溢流阀的工作原理
先导溢流阀是一种广泛应用于液压系统中的阀门，主要用于控制油液的流量和压力。

它的工作原理如下：
当液压系统中的液压泵启动时，由于其输出的流量较大，压力也会相应增加。

当液压系统需要承受的压力超过设定的阀值时，先导溢流阀就会开始工作。

先导溢流阀的工作原理是基于压力的感应。

它内部设有一个调节弹簧，以及一个阀芯和阀座组成的调节装置。

阀座上的弹簧调节器通过设定一个特定的压力值来确定阀门关闭的压力。

当液压系统中的压力升高到预设值时，阀芯会被推动，使得阀门打开，将过量的油液引导到液压系统的回油箱内，以保持系统的压力稳定。

当压力下降到设定的压力值以下时，阀芯会被弹簧弹回，阀门关闭，从而阻止油液继续流向回油箱。

先导溢流阀的工作就是在液压系统中起到调节压力和流量的作用。

它可以根据系统的需求及时调整油液的流量，确保系统在安全范围内运行。

总之，先导溢流阀通过感应系统内部的压力变化，实现液压泵输出流量的控制和压力的调节，以保持液压系统的正常运行。

它是液压系统中重要的组成部分之一。

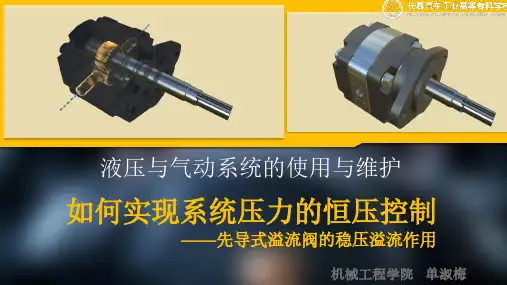

液压与气动系统的使用与维护如何实现系统压力的恒压控制——先导式溢流阀的稳压溢流作用机械工程学院单淑梅导入直动式溢流阀的使用——作安全阀和先导阀，不适合用作调压阀（“控制压力精度低）”。

对液压系统工作压力进行恒压控制与调节先导式溢流阀的使用知识目标•认知先导式溢流阀的结构•掌握先导式溢流阀的调压原理技能目标•能正确调节系统压力•能分析判断不同油路、不同工况时油路的压力液压与气动系统的使用与维护授课导航先导式溢流阀的结构组成及符号先导式溢流阀的工作原理先导式溢流阀的特点先导式溢流阀的结构组成及符号先导式直动式先导阀主阀先导式溢流阀的工作原理进口压力p<p调时：先导阀口关闭，主阀口关闭，不溢流；并联的油路压力随系统负载变化而变化。

先导式溢流阀的工作原理进口压力p=p调时：先导阀口开启，主阀口开启，溢流；靠溢去多余油液来稳定进口压力恒定。

先导式溢流阀的特点结构：二级结构，由先导阀和主阀组成。

特点：定压精度较高，压力控制稳定性好，常用于对系统进行恒压控制。

两个弹簧：先导阀弹簧为调压弹簧、刚度较大；主阀弹簧为复位弹簧、刚度较小。

原理：先导阀起调压和先导控制作用，作用在主阀芯两端的压力差与主阀软弹簧相平衡。

调压弹簧复位弹簧p- p ＇不变F s 不变先导式溢流阀的特点结构：二级结构，由先导阀和主阀组成。

特点：定压精度较高，压力控制稳定性好，常用于对系统进行恒压控制。

两个弹簧：先导阀弹簧为调压弹簧、刚度较大；主阀弹簧为复位弹簧、刚度较小。

原理：先导阀起调压和先导控制作用，作用在主阀芯两端的压力差与主阀软弹簧相平衡。

调压弹簧复位弹簧遥控口P ´ Pp ＇不变p 不变 p- p ＇不变 F s 不变 阻尼孔b先导式溢流阀的特点阻尼孔作用：形成压力差、减小阀芯振动。

遥控口作用：远程调压、多级调压及卸荷。

液压与气动系统的使用与维护实训指引先导式溢流阀的溢流稳压功能实操液压与气动系统的使用与维护任务一：认知先导式溢流阀 任务二：连接并调试 观察先导式溢流阀外观、指出图中三个孔的含义 先导式溢流阀的溢流稳压实操将调定压力固定在24bar ，观察液压缸慢速伸出时和到终端时泵的压力，在任务单中对应位置填写相关内容。

先导式电磁溢流阀原理
先导式电磁溢流阀是一种常用的控制元件，主要用于控制液压系统中的压力和流量。

其工作原理如下：
1. 结构：先导式电磁溢流阀主要由主阀和先导阀组成。

主阀负责控制溢流阀的开闭，先导阀负责控制主阀的开闭。

两个阀体通过导联管相连。

2. 工作过程：当液压系统中的压力超过设定值时，先导阀感应到系统中的压力变化，通过阀芯的运动来改变主阀的开关状态。

3. 先导阀工作原理：先导阀中有一个阀芯，阀芯上有一个弹簧。

当系统中的压力低于设定值时，弹簧将阀芯推向主阀，使得主阀打开。

当系统中的压力高于设定值时，压力作用在阀芯上，将阀芯从主阀中拉离，使得主阀关闭。

4. 主阀工作原理：当先导阀将主阀打开时，液压油从溢流阀中通过，流回油箱，以维持系统中的压力不超过设定值。

当先导阀将主阀关闭时，液压油无法从溢流阀中流回油箱，从而增加液压系统中的压力。

5. 特点：先导式电磁溢流阀具有灵敏的响应速度和较高的控制精度。

它可以根据实际需要来调整系统中的压力和流量，起到保护液压系统的作用。

以上就是先导式电磁溢流阀的工作原理，通过先导阀和主阀的协同工作，实现对液压系统中压力和流量的控制。

先导式溢流阀工作原理
从先导式溢流阀的英文拼写上来看，就可以知道它有两个词：Pilot & Overflow，这两个词都和工作原理有关。

首先要讲解什么是先导式溢流阀，先导式溢流阀是一种回液式控制阀，它由一个小型阀门（先导阀）以及一个大型阀门（主阀）组成，它的工作原理是：当流量大于设定值时，流体进入先导阀引起先导阀门口压力上升，使主阀门升起，流量减少，当流量小于设定值时，先导阀门口压力降低，使主阀门降低，流量增加，从而实现对流量的自动控制。

（1）封闭状态：当主阀门关闭时，先导阀的压力将向主阀门传递，使其保持关闭。

（2）开启状态：当先导阀口下压力上升时，就会达到一定的压力，它就会将这个压力传递给主阀门，使主阀门打开，从而使流量增加。

（3）溢流：当流量超过设定值时，流体进入先导阀，先导阀门口压力上升，使主阀门升起，导致流量减少，从而实现流量的自动控制。

从这里可以看出，先导式溢流阀的工作原理是“主阀门的开关利用先导阀门口的变化引起流量的变化”，从而达到自动控制的效果。

先导式溢流阀工作原理
当系统的压力超过设定压力时，流体将通过先导阀的控制孔进入先导
阀的驱动腔。

此时，先导阀的推杆将被推动，从而使主溢流阀开启。

流体
将通过主溢流阀的阀芯和节流孔进入系统的低压侧，从而形成溢流。

当系统的压力低于设定压力时，先导阀的驱动腔中的流体将被排空，
弹簧将推动先导阀的推杆回到初始位置，主溢流阀将关闭。

这样，系统的
流体将不再通过主溢流阀流向低压侧。

先导式溢流阀的工作原理基于压力平衡。

当系统的压力达到设定值时，先导阀将开启主溢流阀，使流体从高压侧流向低压侧，从而保持系统的压
力稳定。

如果系统的压力低于设定压力，先导阀将关闭主溢流阀，系统的
流体无法流向低压侧，从而提高系统的压力。

然而，先导式溢流阀也有一些缺点。

由于其工作原理需要较高压力才
能推动先导阀，因此在低压差的情况下可能无法正常工作。

此外，由于先
导阀是通过弹簧来平衡压力的，所以需要定期维护和检查，以确保其正常
工作。

总之，先导式溢流阀通过先导阀和主溢流阀的组合，利用流体的压力
平衡原理来实现对系统压力的控制。

它具有灵敏度高、稳定性好等优点，
适用于各种压力控制要求的系统。

虽然存在一些缺点，但通过维护和检修，可以确保先导式溢流阀的正常工作。

先导式溢流阀原理先导式溢流阀是一种常用的液压控制元件，广泛应用于液压系统中。

它的主要作用是控制液压系统中的压力，当系统压力超过设定值时，溢流阀会打开，将多余的液压油流回油箱，以保证系统的安全运行。

先导式溢流阀的工作原理是通过先导口来控制溢流阀的开启和关闭。

先导口是连接到主控油路的一个小孔，当主控油路的压力超过设定值时，通过先导口的油压作用，使得溢流阀的锥阀向上移动，从而打开溢流通道，多余的液压油就可以回流到油箱中。

先导式溢流阀的先导口通常由两个部分组成：先导孔和先导阀。

先导孔是一个细小的通道，它与主控油路相连，负责将主控油路的压力传递给先导阀。

而先导阀则是一个通过压力作用来控制溢流阀开启和关闭的装置。

先导式溢流阀的先导阀通常由锥阀和弹簧组成。

当主控油路的压力低于设定压力时，弹簧的压力会将锥阀向下推，使得溢流通道关闭。

而当主控油路的压力超过设定压力时，先导口的油压作用会克服弹簧的压力，使得锥阀向上移动，从而打开溢流通道。

先导式溢流阀的优点之一是可以根据实际需求进行调节。

通过调整弹簧的预紧力或更换先导阀的锥阀，可以改变溢流阀的开启压力。

这样，就可以根据不同的液压系统需求来调整溢流阀的工作参数，以满足系统的要求。

另一个优点是先导式溢流阀的响应速度较快。

由于先导口与主控油路直接相连，所以压力的传递速度较快，溢流阀的开启和关闭也会更加迅速，从而有效地控制系统的压力波动。

然而，先导式溢流阀也存在一些局限性。

首先，先导口的设计需要考虑到溢流阀的工作压力范围，过大或过小的设计都会影响溢流阀的性能。

其次，由于先导口与主控油路相连，当主控油路压力波动较大时，溢流阀的开启和关闭也会不稳定，从而影响系统的稳定性。

在实际应用中，先导式溢流阀常常与其他液压元件配合使用，以实现更复杂的控制功能。

例如，可以将先导式溢流阀与液压缸、液压马达等组合，用于控制液压系统的速度和力度。

此外，先导式溢流阀还可以与比例阀、伺服阀等组合，用于实现对液压系统的精确控制。

溢流阀的工作原理及分类2、先导型溢流阀由主阀和先导阀两部分组成。

先导阀类似于直动型溢流阀，但一般多为锥阀（或球阀）形阀座式结构。

主阀可分为一节同心结构、二节同心结构和三节同心结构。

图一、先导型溢流阀图1为先导型溢流阀。

由于主阀芯6与阀盖3、阀体4与主阀座7等三处有同心配合要求，故属于三节同心结构。

压力油自阀体4中部的进油口P进入，并通过主阀芯6上的阻尼孔5进入主阀芯上腔，在油阀盖3上的通道a和锥阀座2上的小孔作用与锥阀1上。

当进油口的压力p1小于先导阀调压弹簧9的调定值时，先导阀关闭，而且由于主阀芯上、下两侧有效面积比（A2/A1）为1.03～1.05，上侧稍大，作用与主阀芯上的压力差和主阀弹簧力均使主阀口闭紧，不溢流。

当进油压力超过先导阀的调定压力时，先导阀被打开，造成资金油口P井主阀芯阻尼孔5、先导阀口、主阀芯中心孔至阀体4下部出油口（溢流口）O的流动。

阻尼孔处的流动损失使主阀芯上、下腔中的油液产生一个随先导阀流量增加而增加的压力差，当它在主阀芯上、下作用面上产生的总压力差足以克服主阀弹簧力、主阀自重G 和摩擦力F f时，主阀芯开启。

此时进油口P与出油口（溢流口）O 直接相通，造成溢流以保持系统压力。

图2、二节同心先导型溢流阀的结构图图2为二节同心先导型溢流阀的结构图，其主阀芯为带有圆柱面的锥阀。

为使主阀关闭时有良好的密封性，要求主阀芯1的圆柱导向面和圆锥面与阀套配合良好，两处的同心度要求较高，故称二节同心。

主阀芯上没有阻尼孔，而将三个阻尼孔2、3、4分别设在阀体10和先导阀体6上。

其工作原理与三节同心先导型溢流阀相同，只不过油液从主阀下腔到主阀上腔，需经过三个阻尼孔。

阻尼孔2和4只主阀下腔与先导阀前腔产生压力差，在通过阻尼孔3作用于主阀上腔，从而控制主阀芯开启。

阻尼孔3还用以提高主阀芯的稳定性。

溢流阀进出口压力为（Pa）（5－24）式中，A为先导阀座孔的面积（m2）；K y、K x分别为主阀和c先导阀弹簧的刚度（N/m）；y0、x0分别为主阀和先导阀的预压缩量（m）；y、x分别为主阀和先导阀阀口的开度（m）；F f为主阀与阀体间的摩擦力（N）；G为主阀芯自重（N）。

先导式溢流阀工作原理
什么是先导式溢流阀？先导式溢流阀是一种阀门，它能够控制管道内的流量，以防止管道损坏，造成危害。

先导式溢流阀主要用于控制压力和温度的变化，以及防止管道压力过高而导致的爆炸风险。

先导式溢流阀的工作原理非常简单。

它具有一个内部的调节装置，当管道内的压力升高时，调节装置会打开，使管道内的流量流出，从而降低压力。

当管道内的压力降低时，调节装置会关闭，这样就可以保持管道内压力的稳定性。

先导式溢流阀的优势在于它可以保护管道免受压力过高而导致的损坏，而且它的工作原理非常简单，易于操作和维护。

另外，先导式溢流阀还可以防止管道内积聚的水，从而防止管道内的腐蚀。

总之，先导式溢流阀可以有效地保护管道免受压力过高造成的破坏，并且具有简单的工作原理，易于操作和维护，是一种非常有用的阀门。
