数字图像处理实验报告--边缘检测

数字图像的边缘检测所谓边缘就是指图像局部亮度变化最显著的部分，它是检测图像局部变化显著变化的最基本的运算。

对于数字图像，图像灰度灰度值的显著变化可以用梯度来表示，以边缘检测Sobel算子为例来讲述数字图像处理中边缘检测的实现：对于数字图像，可以用一阶差分代替一阶微分；△xf(x,y)=f(x,y)-f(x-1,y);△yf(x,y)=f(x,y)-f(x,y-1)求梯度时对于平方和运算及开方运算，可以用两个分量的绝对值之和表示，即：G[f(x,y)]={[△xf(x,y)] +[△yf(x,y)] } |△xf(x,y)|+|△yf(x,y)|;Sobel梯度算子是先做成加权平均，再微分，然后求梯度，即：△xf(x,y)= f(x-1,y+1) + 2f(x,y+1) + f(x+1,y+1)- f(x-1,y-1) - 2f(x,y-1) - f(x+1,y-1);△yf(x,y)= f(x-1,y-1) + 2f(x-1,y) + f(x-1,y+1)- f(x+1,y-1) - 2f(x+1,y) - f(x+1,y+1);G[f(x,y)]=|△xf(x,y)|+|△yf(x,y)|;上述各式中的像素之间的关系见图我在视图类中定义了响应菜单命令的边缘检测Sobel算子实现灰度图像边缘检测的函数：对于边缘检测，大家只要知道有若干个检测模板（既边缘检测矩阵）可以直接实现检测功能就行了，现在将常用的检测实现公式列出如下：Roberts算子：G[i,i]=|f[i,j]-f[i+1,j+1]|+|f[i+1,j]-f[i,j+1]|;Sobe算子：G[i,i]=|f[i-1,j+1]+2f[i,j+1]+f[i+1,j+1]-f[i-1,j-1]-2f[i,j-1]-f[i+1,j-1]|+|f[i-1,j-1]+2f[i-1,j]+f[i-1,j+1]-f[i+1,j-1]-2f[i+1,j]-f[i+1,j+1]|;拉普拉斯算子：G[I,j]=|f[i+1,j]+f[i-1,j]+f(i,j+1)+f[i,j-1]-4f[i,j]|;其中G[i,j]表示处理后(i,j)点的灰度值，f[i,j]表示处理前该点的灰度值。

边缘检测实验报告边缘检测实验报告引言：边缘检测是图像处理中的一项重要任务，它能够有效地提取图像中物体的边界信息，为后续的图像分割、物体识别等任务提供基础。

本实验旨在探究不同的边缘检测算法在不同场景下的表现，并对其进行评估和比较。

一、实验背景边缘检测是图像处理领域的经典问题，早期的边缘检测算法主要基于梯度的计算，如Sobel、Prewitt等。

随着深度学习的发展，基于卷积神经网络的边缘检测方法也取得了显著的进展。

本实验将选择传统的Sobel算子和基于深度学习的Canny算法进行对比。

二、实验步骤1. 数据准备：选择一组包含不同场景、不同复杂度的图像作为实验数据集，确保数据集的多样性和代表性。

2. 算法实现：使用Python编程语言，利用OpenCV库实现Sobel算子和Canny 算法。

对于Sobel算子，我们将尝试不同的卷积核大小和阈值设置。

对于Canny算法，我们将调整高低阈值的取值范围。

3. 实验评估：使用评估指标来衡量不同算法的性能，如准确率、召回率、F1值等。

同时，我们还可以通过可视化的方式来比较不同算法的边缘检测效果。

三、实验结果在实验中，我们选择了10张不同类型的图像进行边缘检测，并使用Sobel算子和Canny算法进行处理。

通过对比实验结果，我们得出以下结论：1. Sobel算子：- 当卷积核大小较小（如3x3）时，Sobel算子能够较好地检测到图像中的细节边缘，但对于噪声较多的图像效果较差。

- 当卷积核大小较大（如7x7）时，Sobel算子能够更好地抑制噪声，但会导致边缘检测结果的模糊。

- 阈值的设置对Sobel算子的效果也有较大影响，较低的阈值可以提高边缘检测的敏感性，但也容易引入噪声。

2. Canny算法：- Canny算法基于梯度的计算和非极大值抑制，能够有效地检测到图像中的边缘，并且对噪声有较好的鲁棒性。

- 高低阈值的设置对Canny算法的效果影响较大，合适的阈值范围可以提高边缘检测的准确性和稳定性。

数字图像处理中的边缘检测与提取技术数字图像处理是一门极为重要的技术，在现代化的科技时代中，其广泛性和应用性已经远远超越人们的想象。

因此，数字图像处理技术也得到了越来越多的研究和应用。

在这些技术中，边缘检测与提取技术无疑占据了很大的比重。

本文就来深入探讨数字图像处理中的边缘检测与提取技术。

一、数字图像的边缘概述在数字图像中，边缘指的是图像由一个物体和另一个物体之间的边界。

在物理世界中，边界就是物体的边界。

在数字图像中，边界则是不同区域之间颜色或亮度发生变化的地方。

在实际应用中，数字图像的边缘检测非常重要。

例如，在计算机视觉中，它是对象检测和跟踪的关键。

二、数字图像的边缘提取方法数字图像的边缘检测与提取一直是数字图像处理中的研究热点之一。

为了准确地检测和提取图像的边缘特征，现有许多不同的边缘检测和提取方法。

其主要的方法有：1. 基于梯度的边缘检测方法基于梯度的边缘检测方法通常使用Sobel、Prewitt或Roberts等算子来计算梯度。

这些算子可以对图像中每个像素的灰度值进行微分，以寻找灰度变化的最大值，以确定边界的位置。

虽然这种方法在大多数情况下能够有效地检测出边缘，但它对边缘噪声非常敏感。

因此，需要结合其他滤波器，如高斯滤波器或中值滤波器，对原始图像进行滤波。

2. 基于模板的边缘检测方法基于模板的边缘检测方法，也称为基于Laplace算子的边缘检测方法，通常使用Laplace算子将图像的高斯平滑滤波结果与模板相乘，以检测图像中的边界。

此外，也可以采用另一种常用的算子Canny算子。

3. 基于阈值的边缘检测方法基于阈值的边缘检测方法是最常见的边缘检测方法之一。

为了提取图像中的边缘，该方法使用预先定义的阈值将灰度值低于阈值的像素识别为背景像素，将灰度值高于阈值的像素视为边缘像素。

但是，这种方法通常对于灰度不稳定的图像效果不好，需要将阈值与其他滤波器结合使用，如先进行对比度增强。

三、数字图像的边缘检测算法的评价边缘检测算法被广泛用于许多领域的数字图像处理中。

华南师范大学实验报告一、实验目的1、.掌握边缘检测的Matlab实现方法2、了解Matlab区域操作函数的使用方法3、了解图像分析和理解的基本方法4、了解纹理特征提取的matlab实现方法二、实验平台计算机和Matlab软件环境三、实验内容1、图像边缘检测2、图像纹理特征提取四、实验原理1、图像边缘检测图像理解是图像处理的一个重要分支，它研究的是为完成某一任务需要从图像中提取哪些有用的信息，以及如何利用这些信息解释图像。

边缘检测技术对于处理数字图像非常重要，因为边缘是所要提取目标和背景的分界线，提取出边缘才能将目标和背景区分开来。

在图像中，边界表明一个特征区域的终结和另一个特征区域的开始，边界所分开区域的内部特征或属性是一致的，而不同的区域内部的特征或属性是不同的，边缘检测正是利用物体和背景在某种图像特性上的差异来实现的，这些差异包括灰度，颜色或者纹理特征。

边缘检测实际上就是检测图像特征发生变化的位置。

由于噪声和模糊的存在，检测到的边界可能会变宽或在某些点处发生间断，因此，边界检测包括两个基本内容：首先抽取出反映灰度变化的边缘点，然后剔除某些边界点或填补边界间断点，并将这些边缘连接成完整的线。

边缘检测的方法大多数是基于方向导数掩模求卷积的方法。

导数算子具有突出灰度变化的作用，对图像运用导数算子，灰度变化较大的点处算得的值比较高，因此可将这些导数值作为相应点的边界强度，通过设置门限的方法，提取边界点集。

一阶导数fx∂∂与fy∂∂是最简单的导数算子，它们分别求出了灰度在x和y方向上的变化率，而方向α上的灰度变化率可以用下面式子计算：cos sin (cos sin )f f f G i j x yααααα∂∂∂=+=+∂∂∂ 对于数字图像，应该采用差分运算代替求导，相对应的一阶差分为：(,)(,)(1,)(,)(,)(,1)x y f i j f i j f i j f i j f i j f i j ∆=--∆=--方向差分为： (,)(,)cos (,)sin x y f i j f i j f i j ααα∆=∆+∆函数f 在某点的方向导数取得最大值的方向是1tan /f f y x α-⎡⎤∂∂=⎢⎥∂∂⎣⎦，方向导数的最大值是1222f f G x y ⎡⎤⎛⎫∂∂⎛⎫=+⎢⎥ ⎪ ⎪∂∂⎝⎭⎢⎥⎝⎭⎣⎦称为梯度模。

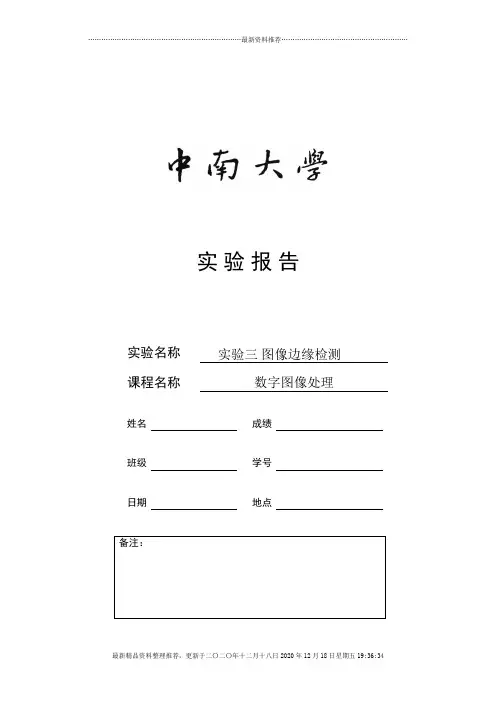

实验报告实验名称实验三图像边缘检测课程名称数字图像处理姓名成绩班级学号日期地点备注：1、实验目的（1）了解并掌握使用微分算子进行图像边缘检测的基本原理；（2）编写程序使用 Laplacian 算子（二阶导数算子）实现图像锐化，进一步理解图像锐化的实质；（3）掌握使用不同梯度算子（一阶导数算子）进行图像边缘检测的原理、方法，根据实验结果分析各种算子的工作效果；（4）总结实验过程（实验报告，左侧装订）：方案、编程、调试、结果、分析、结论。

2、实验环境（1）Windows XP/7（2）Matlab 7.1/7.143、实验方法本次实验要求对256×256大小，256级灰度的数字图像lena.img进行处理。

（1）对该图像进行锐化处理，要求采用Laplacian算子进行锐化，分α=1和α=2两种情况，按如下不同情况进行处理：①g1(m,n)=f(m,n)-α∇f②g2(m,n)=4αf(m,n)-α[f(m-1,n)+f(m+1,n)+f(m,n-1)+f(m,n+1)]I、要对图像进行处理，要先读取该图像，实验代码如下：close all;clear all;fid=fopen('lena.img','r');image=fread(fid,[256,256],'uint8');fclose(fid);II、读取图像后，对该图像的每一像素（不考虑图像的边界部分）进行遍历，根据公式①（公式①相当于做差分）对每一灰度进行计算，将所得的结果存入一矩阵g1中（矩阵g1初始化为该图像的矩阵），代码如下（仅以ɑ=1为例）：g1=image;a=1;[x,y]=size(image);for i=2:(x-1)for j=2:(y-1)g1(i,j)=(1+4*a)*image(i,j)-a*(image(i+1,j)+image(i-1,j)+image(i,j+1)+image(i,j-1));endendIII、根据公式②对图像的每一个像素（不考虑图像的边界部分）进行计算，将所得之存入矩阵g2中（g2初始化值为该图像的矩阵值），具体方法与上一步类似，代码如下（仅以ɑ=1为例）：g2=image;a=1;[x,y]=size(image);for i=2:(x-1)for j=2:(y-1)g2(i,j)=4*a*image(i,j)-a*(image(i+1,j)+image(i-1,j)+image(i,j+1)+image(i,j-1));endend（2）分别利用 Roberts、Prewitt 和 Sobel 边缘检测算子，对原图像进行边缘检测，显示处理前、后图像。

数字图像处理中的边缘检测技术研究数字图像处理技术已经成为现代社会中不可或缺的一部分。

我们如今所浏览的许多网页、看到的广告、视频和图片等等，都是数字图像处理所产生的。

为了更好地处理和分析图像信息，图像处理领域的研究者们不断提高图像处理算法的复杂度和准确度。

其中边缘检测算法是数字图像处理领域中不可或缺的一部分，目前已有不少学者和研究机构致力于边缘检测技术的研究。

一、边缘检测技术的概念从直观上讲，我们可以认为边缘就是图像中明显的灰度变化。

边缘检测技术就是用计算机程序来检测图像中的各种边缘，包括强度、位置、形状等信息。

边缘检测在数学和信号处理中是一种非常基本的技术，它的主要目的是检测出图像中对象的轮廓，并使对象与背景分离。

在许多图像处理的应用中，只有通过检测出图像中的边缘信息，才能完成后续的处理操作。

二、边缘检测技术的分类根据边缘检测技术的特点和应用场景的不同，目前主要有以下几种常见的边缘检测技术。

1. 基于灰度变化的边缘检测技术这种边缘检测技术是根据图像中像素灰度值的梯度变化来检测边缘。

当像素灰度值之间的变化较大时，我们可以认为是图像中的边缘。

2. 基于方向的边缘检测技术在大多数应用场景中，边缘不仅包括灰度变化，还包括方向的变化。

例如人脸识别部分就需要检测面部的边缘，因此基于方向的边缘检测技术在这些场景中往往更适用。

这种技术通常采用Sobel、Prewitt、Roberts等操作来计算不同方向的梯度，以识别出图像中的各种边缘。

3. 基于物体内部特征的边缘检测技术这种边缘检测技术主要基于待处理的图像的物体内部特征。

它通常有以下特点：在物体内部无法直接观察到边缘，在处理图像特征上需要对其进行进一步分类和降噪。

4. 基于局部特征的边缘检测技术这种边缘检测技术是基于图像局部特征的一种处理方式。

它通常利用像素之间显著的灰度差异，并确定其中值最大的像素作为目标边缘点。

三、边缘检测技术的应用边缘检测技术已经广泛应用于许多领域中，包括自动驾驶、医学图像、计算机视觉和追踪等。

图像的边缘检测实验报告
《图像的边缘检测实验报告》
图像的边缘检测是计算机视觉领域中的重要技术之一，它可以帮助我们识别图
像中物体的边缘和轮廓，从而实现图像分割、特征提取和目标识别等应用。

在
本次实验中，我们将对几种常用的边缘检测算法进行比较和分析，以评估它们
在不同场景下的性能和适用性。

首先，我们使用了Sobel算子进行边缘检测。

Sobel算子是一种基于梯度的边缘检测方法，它通过对图像进行卷积操作来寻找像素值变化最大的地方，从而找
到图像中的边缘。

实验结果显示，Sobel算子在一些简单场景下表现良好，但
在复杂背景和噪声干扰较大的情况下效果不佳。

接着，我们尝试了Canny边缘检测算法。

Canny算法是一种多阶段的边缘检测
方法，它通过对图像进行高斯滤波、计算梯度、非极大值抑制和双阈值处理等
步骤来检测图像中的边缘。

实验结果显示，Canny算法在复杂场景下表现出色，能够有效地抑制噪声并找到图像中的真实边缘。

最后，我们还尝试了Laplacian算子和Prewitt算子等其他边缘检测算法，并对
它们的性能进行了比较和分析。

实验结果显示，不同的边缘检测算法在不同场
景下表现出各自的优势和劣势，需要根据具体的应用需求来选择合适的算法。

总的来说，本次实验对图像的边缘检测算法进行了全面的比较和分析，为我们
进一步深入理解和应用这些算法提供了重要的参考和指导。

希望通过这些实验
结果，我们能够更好地利用边缘检测技术来解决实际的图像处理问题，为计算
机视觉领域的发展做出更大的贡献。

数字图像处理中的边缘检测算法研究一、引言边缘检测在数字图像处理中是一个非常重要的问题，其主要任务是检测图像中物体的边缘信息，为后续的图像分割、目标跟踪、模式识别等处理提供基础。

目前，数字图像处理领域中常用的边缘检测算法主要包括基于梯度的算法、基于模板的算法和基于机器学习的算法，这些算法各有特点，适用于不同的应用场景。

本文将介绍几种经典的边缘检测算法及其特点，以期对数字图像处理领域的研究有所帮助。

二、基于梯度的边缘检测算法基于梯度的边缘检测算法是最为常见的一种边缘检测算法，其主要思路是通过对图像做梯度运算，来检测图像中的边缘信息。

经典的基于梯度的边缘检测算法包括Sobel算法、Prewitt算法、Roberts算法、Canny算法等。

下面我们将依次介绍这几种算法的特点及其优缺点。

1. Sobel算法Sobel算法是一种常见的基于梯度的边缘检测算法，其主要思想是对图像进行一阶梯度运算。

Sobel算子可以分为水平滤波器和垂直滤波器两个部分，分别用于检测图像中水平和垂直方向的边缘信息。

Sobel算法不仅能够提取较为精确的边缘信息，而且计算速度也较快，在实际应用中得到了广泛的应用。

2. Prewitt算法Prewitt算法也是一种基于梯度的边缘检测算法，其内核包括水平和垂直方向的两个模板。

与Sobel算法相比，Prewitt算法更加注重增强图像的垂直边缘信息，因此在一些需要检测线状目标的应用场景中，效果更加明显。

3. Roberts算法Roberts算法是一种基于梯度的边缘检测算法，它通过对图像做两阶梯度运算，来检测图像中的边缘信息。

Roberts算法在边缘检测的过程中可以检测到细节较为丰富的边缘，但是它所检测到的边缘信息相对于其他算法而言较为稀疏。

4. Canny算法Canny算法是一种经典的基于梯度的边缘检测算法，其主要思路是先将图像做高斯滤波，之后再计算图像的梯度值，通过非极大值抑制和双阈值分割等处理，最终得到准确的边缘信息。

数字图像处理中的边缘检测算法数字图像处理是一门关于数字图像的理论和方法的学科，它涵盖了数字图像的获取、处理、分析和应用等方面。

在实际应用中，数字图像处理一般包括对图像进行处理和分析，这里将会详细介绍边缘检测算法在数字图像处理中的应用。

一、数字图像处理数字图像处理主要包括以下几个方面：1. 图像获取：利用各种成像设备如摄像机、扫描仪等，获取数字图像。

2. 图像处理：在获取的图像数据上进行各种预处理、增强、降噪、分割等操作，使图像更清晰、更适合后续分析操作。

3. 图像分析：对图像进行统计分析、形态学分析、特征提取等操作，得到图像的表征或者图像中感兴趣目标的属性信息。

4. 图像应用：将得到的图像信息应用于各种相关领域，如医学、工业、环境、军事等。

图像处理中的边缘检测是一项非常重要的操作，它用于检测图像中的边缘信息，常被应用于图像分割、目标提取、图像对比等方面。

下面将就数字图像处理中的边缘检测算法进行介绍。

二、边缘检测算法边缘检测算法是用于检测图像中边缘信息的算法，它可以用来检测图像中物体的轮廓、检测出图像中区域的变化等。

边缘是图像中像素灰度值变化较大的位置，边缘检测的目的即是找到这些边缘。

不同的边缘检测算法有不同的原理和处理步骤，大致分为以下几种：1. 基于微分的边缘检测算法基于微分的边缘检测算法采用的是微分运算的原理，通过计算像素点灰度值的一阶或者二阶微分值来检测边缘。

常用的微分算子有Sobel算子、Prewitt算子、Roberts算子等。

其中，Sobel算子是一种较为常用的边缘检测算子，它是一种离散运算，对于像素点的上下、左右两个方向的灰度变化敏感，可以较好地检测出图像中的边缘。

2. 基于阈值的边缘检测算法基于阈值的边缘检测算法是一种简单的边缘检测方法，其原理是通过设置一个阈值，将图像中高于或低于该阈值的像素点筛选出来，这些被筛选出的像素点就是图像中的边缘点。

该方法的优点是操作简单，但同时也存在一些缺点，如由于图像中像素点的灰度值变化较大，可能出现部分像素点灰度值在两个阈值之间，这些像素点可能未被筛选出来，导致边缘检测效果不佳。

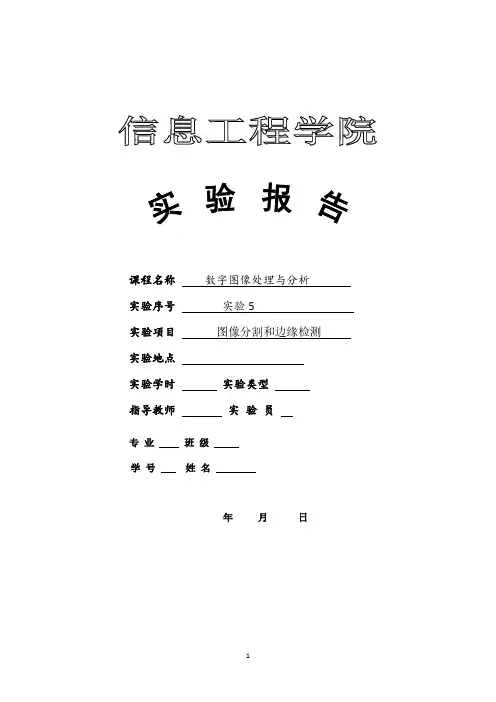

课程名称数字图像处理与分析实验序号实验5实验项目图像分割和边缘检测实验地点实验学时实验类型指导教师实验员专业班级学号姓名年月日成绩：教师评语一、实验目的及要求1）了解边缘检测的意义。

2）掌握边缘检测的数学方法。

3）掌握常用的几种边缘检测算子。

二、实验原理与内容图像边缘对人的视觉有重要意义。

一般而言，人们看一个有边缘的物体首先感觉到的就是边缘。

灰度或结构等信息的突变处称为边缘。

边缘是一个区域的结束，也是另一个区域的开始，利用该特征可以分割图像。

但检测出的边缘不等于实际目标的真实边缘。

由于图像数据是二维的，而实际物体是三维的，从三维到二维必然会造成信息丢失，再加上成像过程的光照不均和噪声等因素，使有边缘的地方不一定能检测出来，而检测出的边缘也不一定代表实际边缘。

图像的边缘有方向和幅度两个属性，沿边缘方向象素变化平缓，垂直于边缘方向象素变化剧烈。

这种变化可用微分算子检测出来。

三、实验软硬件环境装有MATLAB软件的电脑四、实验过程（实验步骤、记录、数据、分析）1）基于一阶导数的边缘算子：应用Roberts、Sobel和Prewitt算子检测边缘。

代码：f=imread('11.jpg');I=rgb2gray(f);subplot(2,2,1),imshow(f),title('yuanshituxiang');[g1,t1]=edge(I,'roberts',[],'both');subplot(2,2,2),imshow(g1),title‘Roberts’);[g2,t2]=edge(I,'sobel',[],'both');subplot(2,2,3),imshow(g2),title'Sobel');[g3,t3]=edge(I,'prewitt',[],'both');subplot(2,2,4),imshow(g3),title‘Prewitt’);运行结果：2)基于二阶导数的边缘算子：应用LOG算子检测边缘。

实验三图像的边缘检测一、实验目的1.理解图像边缘检测的概念；2.掌握图像边缘检测的目的及意义；3.学会利用matlab编程实现图像的边缘检测。

二、实验内容1. 利用matlab语言直接编程实现sobel算子检测图像边缘；2. 利用matlab语言直接编程实现prewitt算子检测图像边缘3. 利用matlab语言直接编程实现laplace算子检测图像边缘。

三、实验步骤（一）利用matlab语言直接编程实现sobel算子检测图像边缘实验代码如下：u=imread('E:\实验报告\数字图像处理实验报告\数字图像实验报告三通信五班韩奇20110803520\fangzi.jpg');u=rgb2gray(u);imwrite(u,'fangzi灰度图.bmp');f=u;F=double(f);U=double(u);[H,W]=size(u);uSobel=u;for i=2:H-1for j=2:W-1Gx=(U(i+1,j-1)+ U(i+1,j)+F(i+1,j+1))-(U(i-1,j-1)+U(i-1,j)+F(i-1,j+1));Gy=(U(i-1,j+1)+U(i,j+1)+F(i+1,j+1))-(U(i-1,j-1)+U(i,j-1)+F(i+1,j-1));uSobel(i,j)=sqrt(Gx^2+Gy^2);endendfigure(1);imshow(f);title('原图');figure(2);imshow(im2uint8(uSobel)); title('Sobel边缘检测');生成图像如下：从图中可以看出，利用sobel算子能够提取出原图的边缘，且效果较好。

sobel算子能检测边缘点，且能进一步抑制噪声的影响，但检测的边缘较宽。

（二）利用matlab语言直接编程实现laplace算子检测图像边缘实验代码如下：[I,map]=imread('E:\实验报告\数字图像处理实验报告\数字图像实验报告三通信五班韩奇20110803520\fangzi.jpg');I=rgb2gray(I);[H,W]=size(I);M=double(I);J=M;for i=2:H-1for j=2:W-1J(i,j)=abs(M(i-1,j+1)-M(i-1,j-1)+M(i,j+1)-M(i,j-1)+M(i+1,j+1)-M(i+1,j-1))+abs(M(i+1,j-1)-M(i-1 ,j-1)+M(i+1,j)-M(i-1,j)+M(i+1,j+1)-M(i-1,j+1));end;end;figure(1);imshow(I);title('原图');figure(2);imshow(uint8(J));title('Prewitt处理后'); 生成图像如下：prewitt算子为在检测边缘的同时减少噪声的影响，从加大边缘检测算子的模板大小出发，由2*2扩大到3*3来计算差分算子，采用prewitt算子能检测到边缘点，还可以抑制噪声。

图像边缘检测实验报告图像边缘检测实验报告引言：图像边缘检测是计算机视觉领域中一项重要的任务，它在许多应用中都起到关键作用。

边缘是图像中不同区域之间的分界线，它们包含了图像中物体的轮廓和形状信息。

因此，准确地检测和提取图像边缘对于目标识别、图像分割和特征提取等任务至关重要。

实验目的：本实验旨在通过实践探索和理解常用的图像边缘检测算法，并对其性能进行评估。

我们将使用不同的算法对一组测试图像进行边缘检测，并比较它们的结果，以了解它们的优缺点和适用场景。

实验方法：1. 数据准备：我们从公开的图像数据库中选择了一组具有不同特征和复杂度的测试图像。

这些图像包括自然风景、人物肖像和建筑物等多种场景，以覆盖不同的应用场景。

2. 算法选择：我们选择了三种常用的图像边缘检测算法进行实验：Sobel算子、Canny算子和Laplacian算子。

这三种算法在实践中被广泛应用，并且具有不同的特点和适用范围。

3. 实验步骤：a) Sobel算子：我们首先将测试图像转换为灰度图像，然后使用Sobel算子对其进行边缘检测。

Sobel算子是一种基于梯度的算法，它通过计算图像中每个像素点的梯度值来检测边缘。

b) Canny算子：接下来，我们使用Canny算子对同一组测试图像进行边缘检测。

Canny算子是一种基于多阶段处理的算法，它首先使用高斯滤波器对图像进行平滑处理，然后计算梯度和非最大抑制，最后进行边缘连接和阈值处理。

c) Laplacian算子：最后，我们使用Laplacian算子对测试图像进行边缘检测。

Laplacian算子是一种基于二阶导数的算法，它通过计算图像中每个像素点的二阶导数值来检测边缘。

实验结果：通过对实验图像的边缘检测，我们得到了以下结果：1. Sobel算子产生了较为明显的边缘线，但在一些复杂场景下容易产生噪声，并且边缘线有时会断裂。

2. Canny算子在平滑处理后能够准确地检测到图像中的边缘，并且能够消除噪声和断裂的边缘线。

实验9图像边缘检测实验9 图像边缘检测⼀、实验⽬的通过本实验使学⽣掌握图像边缘检测的基本⽅法，加深对图像分割的理解。

⼆、实验原理本实验师基于数字图像处理课程中的图像分割理论来设计的。

三、实验内容（⼀）图像锐化读取lena_gray.bmp图像，（1）使⽤prewitt算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（2）使⽤sobel算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（3）使⽤LoG算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（4）对⽐上述锐化结果，说明三个算⼦的优缺点。

程序：close allclearclc%程序如下所⽰：?J=imread('F:\lena_gray.bmp');subplot(2,3,1);imshow(J);title('（a）原始图像');subplot(2,3,2);imshow(J);title('(b)灰度图');K=imadjust(J,[40/255 1]);%调整灰度值?subplot(2,3,3)imshow(K);title('(c)调整灰度后的图');I1=edge(K,'sobel');subplot(2,3,4);imshow(I1);title('（d）Sobel算⼦');I2=edge(K,'prewitt');subplot(2,3,5);imshow(I2);title('（e）Prewitt算⼦');I4=edge(K,'log');subplot(2,3,6);imshow(I4);title('（g）Laplace算⼦');（a）原始图像(b)灰度图(c)调整灰度后的图（d）Sobel算⼦（e）Prewitt算⼦（g）Laplace算⼦实验结果分析：由实验结果可知，prewitt和sobel算⼦能提取对⽐度强的边缘，⽽LOG算⼦能提取对⽐度较弱的边缘，边缘定位精度⾼。

数字像处理中的边缘检测算法研究数字图像处理中的边缘检测算法研究数字图像处理是通过计算机对图像进行处理和分析的一种技术。

其中，边缘检测算法是数字图像处理中的重要环节，用于提取图像中物体边缘的信息。

本文将对数字图像处理中的边缘检测算法进行研究与探讨。

一、引言边缘是图像中物体之间的过渡区域，边缘检测是为了更好地理解和分析图像内容。

边缘检测算法在计算机视觉、图像识别、目标跟踪等领域具有广泛应用，因此对边缘检测算法的研究具有重要意义。

二、数字图像的基本处理步骤数字图像处理通常包括以下几个基本步骤：图像获取、预处理、特征提取、目标识别与分析。

其中，边缘检测作为特征提取的一部分，对于后续处理步骤的结果有着重要影响。

三、经典的边缘检测算法1. Roberts算子Roberts算子是最早应用于图像边缘检测的一种算子。

它通过计算邻域内像素的灰度差值来判断是否为边缘像素。

该算子的优点是简单快速，但由于采用了2×2的邻域，对噪声较为敏感。

2. Sobel算子Sobel算子是在Roberts算子的基础上发展起来的，它采用了3×3的邻域，通过对像素的加权求和来判断是否为边缘像素。

Sobel算子相对于Roberts算子来说，抗噪声能力更强，效果更好。

3. Prewitt算子Prewitt算子与Sobel算子类似，也是采用3×3的邻域进行边缘检测，通过对像素的加权求和来判断是否为边缘像素。

Prewitt算子常用于文字、符号等边缘检测。

四、改进的边缘检测算法除了传统的边缘检测算法外，近年来还出现了一些改进的算法，用于提升边缘检测的准确性和鲁棒性。

1. Canny算子Canny算子是一种基于信号处理理论的边缘检测方法。

它通过建立一个灵敏度函数，综合考虑像素梯度和噪声的影响，从而得到更准确的边缘检测结果。

Canny算子在边缘定位和边缘连接上表现出色。

2. Laplacian算子Laplacian算子是一种梯度算子，通过计算像素的二阶导数来检测图像中的边缘。

Marr-Hildrech的LOG边缘检测算法：Canny检测子Canny算子采用和数据内容相关的滤波技术。

Canny算子求边缘点具体算法步骤如下：1.用高斯滤波器平滑图像．2.用一阶偏导有限差分计算梯度幅值和方向.3.对梯度幅值进行非极大值抑制．4.用双阈值算法检测和连接边缘．步1.图像与高斯平滑滤波器卷积:步3.对梯度幅值进行非极大值抑制(non_maxima suppression，NMS):仅仅得到全局的梯度并不足以确定边缘，因此为确定边缘，必须保留局部梯度最大的点，而抑制非极大值。

解决方法：利用梯度的方向:步4.用双阈值算法检测和连接边缘:对非极大值抑制图像作用两个阈值th1和th2，两者关系th1=0.4th2。

我们把梯度值小于th1的像素的灰度值设为0，得到图像1。

然后把梯度值小于th2的像素的灰度值设为0，得到图像2。

由于图像2的阈值较高，去除大部分噪音，但同时也损失了有用的边缘信息。

而图像1的阈值较低，保留了较多的信息，我们可以以图像2为基础，以图像1为补充来连结图像的边缘。

链接边缘的具体步骤如下：对图像2进行扫描，当遇到一个非零灰度的像素p(x,y)时，跟踪以p(x,y)为开始点的轮廓线，直到轮廓线的终点q(x,y)。

考察图像1中与图像2中q(x,y)点位置对应的点s(x,y)的8邻近区域。

如果在s(x,y)点的8邻近区域中有非零像素s(x,y)存在，则将其包括到图像2中，作为r(x,y)点。

从r(x,y)开始，重复第一步，直到我们在图像1和图像2中都无法继续为止。

当完成对包含p(x,y)的轮廓线的连结之后，将这条轮廓线标记为已经访问。

回到第一步，寻找下一条轮廓线。

重复第一步、第二步、第三步，直到图像2中找不到新轮廓线为止。

至此，完成canny算子的边缘检测。

3、具体过程Log算子阈值取0.01 Canny算子阈值取0.2Log算子阈值取0.01Canny算子阈值取0.254、实验分析通过对上述几种算子的研究，我们可以发现，Prewit t算子和Sobel算子都是对图像进行差分和滤波运算,仅在平滑部分的权值选择上有些差异,但是图像产生了一定的模糊,而且有些边缘还检测不出来，所以检测精度比较低,该类算子比较适用于图像边缘灰度值比较明显的情况。

医学图像处理实验报告班级 专业 姓名 学号实验八 用Vc++实现医学图像的边缘检测一、实验目的（1）了解VC++在医学图像处理中的应用。

（2）熟悉用VC++进行医学图像边缘检测的编程方法。

二、实验设备 微机。

三、实验内容(1)应用VC++进行医学图像的边缘检测。

四、实验步骤1、开启VC++6.0，在菜单中选中File 单击鼠标左键，在下拉菜单中选中Open Workspce 单击鼠标左键，在打开的对话框中，根据路径：D:\WorkSpace\MedicalImageProcessingDLL\ MedicalImageProcessingDLL.dsw 打开工作空间。

2、在打开的VC 工作空间中首先找到类XH_MedicalImageProcessing,然后，在类中找到函数KirschEdgDetectBuf 。

3、在函数体内根据图所示的Kirsch 滤波模板和边缘检测的数学表达式(1)，进行医学图像边缘检测的VC 编程。

()()()()()()(){}1111128,,,,max ,,,,,,m m i j f x y g x i y j M i j FI x y f x y f x y f x y =-=-=++=∑∑L (1)4、编程完毕，调试和运行程序，运行无误后，改变边缘检测的阈值并拷贝所得图像。

5、整理所得图像，对实验结果进行分析。

53-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-图1 Kirsch 边缘检测算子的滤波模板五、实验结果和分析EdgImgT85 EdgImgT254 EdgImgT502 EdgImgT615六、思考题1、Kirsch 边缘检测算子有什么优点?。

边缘检测试验一、实验目的1．进一步理解边缘检测的基本原理。

2．掌握对图像边缘检测的基本方法。

3．学习利用Matlab图像工具箱对图像进行边缘检测。

二、实验原理图像边缘检测大幅度地减少了数据量，并且剔除了可以认为不相关的信息，保留了图像重要的结构属性。

有许多方法用于边缘检测，它们的绝大部分可以划分为两类：基于查找一类和基于零穿越的一类。

基于查找的方法通过寻找图像一阶导数中的最大和最小值来检测边界，通常是将边界定位在梯度最大的方向。

三、实验预习在实验前先编码，编码如下：close allclear allI=imread('wamp.jpg'); %读取图像I1=im2double(I); %将彩图序列变成双精度I2=rgb2gray(I1); %将彩色图变成灰色图[thr, sorh, keepapp]=ddencmp('den','wv',I2);I3=wdencmp('gbl',I2,'sym4',2,thr,sorh,keepapp); %小波除噪I4=medfilt2(I3,[9 9]); %中值滤波I5=imresize(I4,0.2,'bicubic'); %图像大小BW1=edge(I5,'sobel'); %sobel图像边缘提取BW2=edge(I5,'roberts'); %roberts图像边缘提取BW3=edge(I5,'prewitt'); %prewitt图像边缘提取BW4=edge(I5,'log'); %log图像边缘提取BW5=edge(I5,'canny'); %canny图像边缘提取h=fspecial('gaussian',5); %高斯滤波BW6=edge(I5,'zerocross',[ ],h); %zerocross图像边缘提取figure;subplot(2,3,1); %图划分为一行三幅图，第一幅图imshow(I2); %绘图subplot(2,3,2);imshow(BW1);title('Sobel算子');subplot(2,3,3);imshow(BW2);title('Roberts算子');subplot(2,3,4);imshow(BW3);title('Prewitt算子');subplot(2,3,5);imshow(BW4);title('log算子');subplot(2,3,6);imshow(BW5);title('canny算子');四、实验步骤1．打开MATLAB软件；2．利用MATLAB图像工具箱中已有函数进行图像的边缘检测；3．显示原图和处理过的图像。

图像的边缘检测实验报告图像的边缘检测实验报告一、引言图像处理是计算机科学领域中的一个重要研究方向，而边缘检测作为图像处理的基础任务之一，具有广泛的应用价值。

边缘是图像中灰度或颜色变化较为剧烈的地方，通过检测图像中的边缘可以提取出物体的轮廓、形状等重要信息，从而为后续的图像分析和识别提供基础。

二、实验目的本次实验旨在探究不同的边缘检测算法在图像处理中的应用效果，并通过实验结果分析和比较各算法的优缺点，从而为图像处理领域的研究和应用提供参考。

三、实验方法1. 实验环境：使用Python编程语言，结合OpenCV图像处理库进行实验。

2. 实验数据：选择了包含多种物体和复杂背景的图像作为实验数据，以保证实验的可靠性和准确性。

3. 实验步骤：(1) 读取图像数据，并将其转化为灰度图像。

(2) 对图像进行预处理，如降噪、平滑等操作，以提高边缘检测的效果。

(3) 使用不同的边缘检测算法对图像进行处理，如Sobel算子、Canny算法等。

(4) 分析和比较不同算法的实验结果，评估其优缺点。

四、实验结果与分析1. Sobel算子：Sobel算子是一种基于梯度的边缘检测算法，通过对图像进行卷积操作，提取出图像中的边缘信息。

实验结果显示，Sobel算子能够较好地检测出图像中的边缘，但对于噪声较多的图像效果较差。

2. Canny算法：Canny算法是一种经典的边缘检测算法，通过多步骤的处理过程，包括高斯滤波、计算梯度、非极大值抑制和双阈值处理等，最终得到清晰准确的边缘信息。

实验结果显示，Canny算法能够有效地检测出图像中的边缘，并具有较好的抗噪性能。

3. 其他算法：除了Sobel算子和Canny算法外，还有许多其他的边缘检测算法，如拉普拉斯算子、Roberts算子等，它们各自具有不同的特点和适用范围。

在实验中，我们也对这些算法进行了尝试和比较，发现它们在不同的图像场景下有着各自的优势和局限性。

五、实验总结与展望通过本次实验，我们对图像的边缘检测算法进行了探究和比较。
