§5-5 螺栓组联接的结构设计工程中螺栓皆成组使用,单个使用极少。
因此,须研究螺栓组设计和受力分析,它是单个螺栓计算基础和前提条件。
螺栓组联接设计的顺序——选布局、定数目、力分析、设计尺寸。

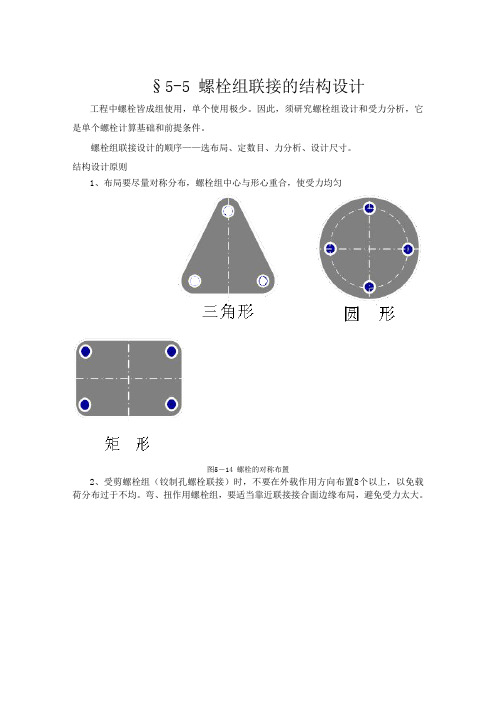

结构设计原则1、布局要尽量对称分布,螺栓组中心与形心重合,使受力均匀图5-14 螺栓的对称布置2、受剪螺栓组(铰制孔螺栓联接)时,不要在外载作用方向布置8个以上,以免载荷分布过于不均。
弯、扭作用螺栓组,要适当靠近联接接合面边缘布局,避免受力太大。
图5-15 接合面受弯矩或转矩时螺栓的布置3、合理间距,适当边距,以利于扳手装拆。
对压力容器其间距t如下表5-1所示:表5-1 螺栓间距4、分布在同一圆周上的螺栓数目,应取4,6,8等偶数,以便在圆周上钻孔时的分度和划线。
同一螺栓组中螺栓的材料,直径和长度均应相同。
5、避免螺栓承受附加的弯曲载荷。
除了要在结构上设法保证载荷不偏心外,还应在工艺上保证被连接件,螺母和螺栓头部的支承面平整,并与螺栓轴线垂直。
在铸,锻件等的粗糙表面上安装螺栓时,应制成凸台或沉头座(5-16a)。
当支承面为倾斜表面时,应采用斜面垫圈(图5-16b),特殊情况下,也可采用斜面垫圈或球面垫圈(图5-17)等。
图5-16 凸台与沉头座的应用图5-17 斜面垫圈与球面垫圈的应用防偏载措施:a)凸合;b)凹坑(鱼眼坑);c)斜垫片;d)球形垫片8.5 螺栓组联接的结构设计与受力分析螺栓组联接的设计过程,一般是先根据联接用途和被联接件结构选定螺栓数目及布局形式,然后分析各螺栓的受力情况,求出受力最大的螺栓及其所受力的大小;最后对受力最大的螺栓进行强度计算,并确定螺栓联接的结构尺寸。
本节主要讨论如何合理地确定联接接合面的几何形状和螺栓布局形式,使各螺栓和联接接合面间受力均匀且便于加工、装配(即螺栓组联接的结构设计),并对螺栓组联接进行受力分析,为螺栓联接强度计算作好准备。
8.5.1 螺栓组联接的结构设计(1)联接接合面的几何形状应与机器的结构形状相适应,一般可设计成轴对称的简单几何形状,以便加工制造和对称布置螺栓(见机械设计手册),使螺栓组的对称中心和联接接合面的形心重合,保证联接接合面受力较均匀。
螺栓组连接的结构设计原则一、引言作为机械零部件中常用的连接方式之一,螺栓组连接在机械结构设计中扮演着重要的角色。
其连接方式简单、可拆卸、可调整,广泛应用于各个领域。
螺栓组连接的结构设计原则对于确保连接的可靠性和安全性至关重要。
本文将从各个方面深入探讨螺栓组连接的结构设计原则。
二、强度设计原则2.1 根据受力情况选用适当的螺栓在设计螺栓组连接时,首先需要根据受力情况来选择适当的螺栓。
受力情况包括正向拉力、剪力、弯曲力等。
根据不同的受力情况,可以选择不同类型的螺栓,如普通螺栓、高强度螺栓、预应力螺栓等。
2.2 根据预紧力确定螺纹连接方式在螺栓组连接中,预紧力的大小对连接的可靠性和安全性有重要影响。
预紧力是通过拉伸螺栓产生的。
根据预紧力的大小,可以选择不同的螺纹连接方式,如粗螺纹连接、细螺纹连接等。
2.3 螺栓预紧力的控制控制螺栓的预紧力是保证连接可靠的关键。
预紧力的控制可以通过拧紧力矩进行,也可以通过使用特殊的螺母进行控制。
在设计螺栓组连接时,需要确保预紧力的大小在设计要求的范围内,并避免超过螺栓和材料的承载能力。
三、刚度设计原则3.1 螺栓间隙的设计螺栓组连接中,螺栓和孔洞之间的间隙对连接的刚度有重要影响。
间隙过大会导致连接松动,间隙过小则会增加拧紧力矩。
根据设计要求和材料特性,合理确定螺栓和孔洞之间的间隙,以实现合适的刚度。
3.2 螺栓的数量和排布方式螺栓的数量和排布方式也会对连接的刚度产生影响。
合理确定螺栓的数量和排布方式可以增加连接的刚度,并提高连接的可靠性。
通过分析受力情况和材料特性,选择适当的螺栓数量和排布方式。
3.3 螺栓和孔洞的配合方式螺栓和孔洞的配合方式也会影响连接的刚度。
对于要求较高的连接,可以采用配合精度较高的配合方式,如配合孔加工配合销等。
通过选择合适的配合方式,可以实现更高的连接刚度。
四、可靠性设计原则4.1 螺栓和螺母的材质选择在螺栓组连接的结构设计中,螺栓和螺母的材质选择直接影响连接的可靠性。
机械设计2-螺栓连接螺纹连接§2-1 概述§2-2 螺纹连接的类型和材料性能等级§2-3 螺纹连接的预紧和防松§2-4 螺栓连接的强度计算§2-5 螺栓组连接的设计§2-1 概述在通用机械中,连接件占总零件数的20~50%。
如Boeng747中有250万个紧固连接件。
一、连接(joint)分类1. 按运动关系分静连接:只固定,无相对运动。
如螺纹连接、普通平键连接。
动连接:彼此有相对运动。
如滑键、螺旋传动等。
――运动副2. 按传载原理分靠摩擦力:如螺栓、过盈连接。
非摩擦:靠连接零件的相互嵌合传载,如平键。
材料锁合连接:利用附加材料分子间作用,如粘接、焊接。
3. 按拆开时是否损坏零件分可拆连接:如螺纹连接(最广泛的可拆连接)。
不可拆连接:如焊接、铆接等。
二、螺纹基本知识1. 螺纹的主要参数1) 直径大径d:公称直径。
M20→d=20mm 小径d1:螺纹的最小直径中径d2:齿厚=齿槽宽处直径2) 线数n:n =1时用于连接;n>1时用于传动;n↑→ ↑,但为便于制造n≤4 3) 牙形角:螺纹牙两侧面夹角4) 螺距P5) 升角2. 螺纹的类型三角形螺纹连接螺纹:一般为单线、粗牙、右旋的三角螺纹。
§2-2 螺纹连接的类型和材料性能等级一、螺纹连接主要类型1. 螺栓连接装拆方便,成本低,打通孔,应用最广。
F F普通螺栓铰制孔螺栓2. 双头螺柱连接3. 螺钉连接螺柱不用拆下,用于被连接件之一较厚(盲孔)或材料较软,且经常拆装的场合。
无螺母,结构紧凑,经常拆装时,容易损伤螺纹孔。
多用于受力不大或无需经常拆装的场合。
4. 紧定螺钉连接螺钉末端顶住另一零件的表面或相应凹坑,以固定两个零件的相互位置,并可传递不大的力或力矩。
二、螺纹连接件的材料性能等级螺栓(钉、柱)的力学性能等级(GB/T3098.1-2022年, 3098.2-2022年)5.6 性能3.6 4.6 4.86.8 8.8 9.8 10.9 5.8 等级抗拉300 400 400 500 600 800 900 1000 强度b/MPa 屈服300 180 240 320 480 640 720 900 强度400 s/MPa12.912001080§2-3 螺纹连接的预紧和防松一、预紧受载之前拧紧螺母↑连接刚度预紧目的↑防松能力↑紧密性预紧力F0二、防松实质是防止螺纹副发生相对转动。
螺纹联接组的设计
螺栓组联接设计的大致步骤为:首先确定螺栓数目及布置形式,再确定螺栓联接的结构尺寸。
在确定螺栓尺寸时,对不重要的联接,可采用类比法确定不再进行强度校核;但对于重要的联接,则需进行受力分析,找出受力最大的螺栓进行强度校核。
螺栓组联接设计的主要内容包括结构设计和受力分析。
一、螺栓组的结构设计
主要目的:合理地确定联接接合面的几何形状和螺栓的布置形式,力求各螺栓和联接接合面间受力均匀,便于加工和装配。
设计时应注意的问题集中在螺栓组联接接合面的结构设计和螺栓排列布置结构设计两个方面。
联接接合面的几何形状通常都设计成轴对称的简单几何形状,如圆形、环形、矩形、框形、三角形等。
这样不但便于加工制造,而且便于对称布置螺栓,使螺栓组的对称中心和联接接合面的形心重合,从而保证联接接合面受力比较均匀。
螺栓布置结构设计要注意以下几点:
螺栓的布置应使各螺栓的受力合理
螺栓的排列应有合理的间距、边距
分布在同一圆周上的螺栓数目应取成偶数,以便于分度和画线
受横向载荷
受扭矩受轴向载荷受倾覆力矩实际使用中的螺栓组所受工作载荷可以是上述四种受力状态的不同组合。
分析时可先将复杂受力状态分解为上述四种简单受力状态,再将其各自结果向量叠加,便得到每个螺栓的总的工作载荷。
一般说,对普通螺栓可按轴向载荷或(和)倾覆力矩确定工作拉力;按横向载荷或(和)转矩确定联接所需的最小预紧
力,然后求出螺栓的总拉力。
对于铰制孔用螺栓则按横向载荷。
