燃料锅炉的工作原理和系统图详解

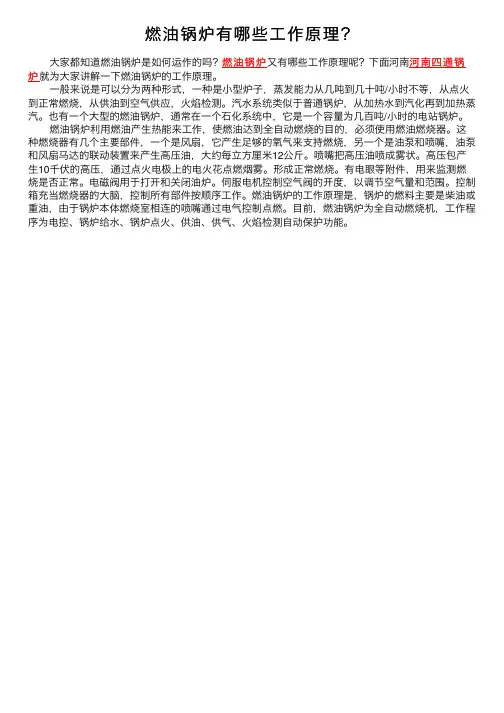

燃油锅炉有哪些⼯作原理？
⼤家都知道燃油锅炉是如何运作的吗？燃油锅炉⼜有哪些⼯作原理呢？下⾯河南河南四通锅炉就为⼤家讲解⼀下燃油锅炉的⼯作原理。

⼀般来说是可以分为两种形式，⼀种是⼩型炉⼦，蒸发能⼒从⼏吨到⼏⼗吨/⼩时不等，从点⽕到正常燃烧，从供油到空⽓供应，⽕焰检测。

汽⽔系统类似于普通锅炉，从加热⽔到汽化再到加热蒸汽。

也有⼀个⼤型的燃油锅炉，通常在⼀个⽯化系统中，它是⼀个容量为⼏百吨/⼩时的电站锅炉。

燃油锅炉利⽤燃油产⽣热能来⼯作，使燃油达到全⾃动燃烧的⽬的，必须使⽤燃油燃烧器。

这种燃烧器有⼏个主要部件，⼀个是风扇，它产⽣⾜够的氧⽓来⽀持燃烧，另⼀个是油泵和喷嘴，油泵和风扇马达的联动装置来产⽣⾼压油，⼤约每⽴⽅厘⽶12公⽄。

喷嘴把⾼压油喷成雾状。

⾼压包产⽣10千伏的⾼压，通过点⽕电极上的电⽕花点燃烟雾。

形成正常燃烧。

有电眼等附件，⽤来监测燃烧是否正常。

电磁阀⽤于打开和关闭油炉。

伺服电机控制空⽓阀的开度，以调节空⽓量和范围。

控制箱充当燃烧器的⼤脑，控制所有部件按顺序⼯作。

燃油锅炉的⼯作原理是，锅炉的燃料主要是柴油或重油，由于锅炉本体燃烧室相连的喷嘴通过电⽓控制点燃。

⽬前，燃油锅炉为全⾃动燃烧机，⼯作程序为电控、锅炉给⽔、锅炉点⽕、供油、供⽓、⽕焰检测⾃动保护功能。

燃气锅炉的工作原理
燃气锅炉是一种利用燃气燃烧产生热能的设备，它的工作原理如下：
1. 储燃系统：燃气储存罐中的燃气通过管道输送到燃气锅炉内。

2. 点火系统：燃气进入燃烧器时，点火系统会发出火花，将燃气点燃。

3. 燃烧室：燃气燃烧后产生高温的火焰，火焰通过燃烧室使水壁受热。

4. 加热水系统：烟道中的烟气通过燃烧室后，进入烟囱排出。

同时，热能通过水壁传递给水体，从而加热水。

5. 水循环系统：加热后的水通过循环泵被输送到需要供热的地方，比如暖气片或热水龙头。

6. 操作控制系统：锅炉内安装了传感器和控制设备，以监测燃气的供给和温度等运行参数，并对锅炉的工作进行调节和控制。

总结：燃气锅炉通过燃烧燃气产生热能，利用热能加热水，并通过水循环系统将热水输送到需要供热的地方。

操作控制系统可以实时监测和控制锅炉的工作，以确保正常运行。

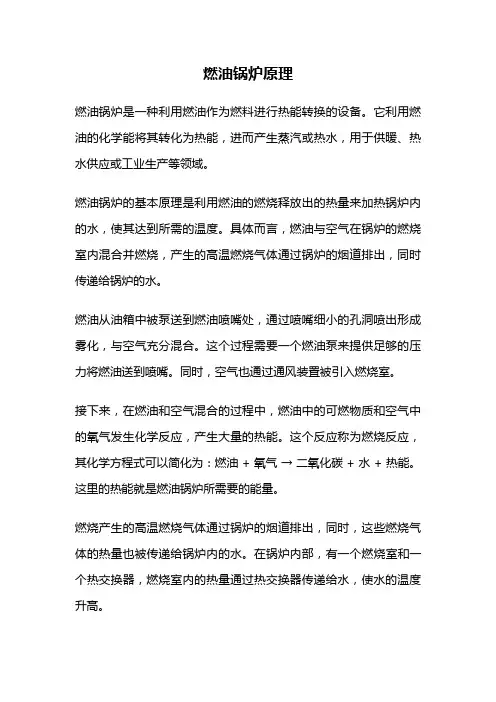

燃油锅炉原理燃油锅炉是一种利用燃油作为燃料进行热能转换的设备。

它利用燃油的化学能将其转化为热能，进而产生蒸汽或热水，用于供暖、热水供应或工业生产等领域。

燃油锅炉的基本原理是利用燃油的燃烧释放出的热量来加热锅炉内的水，使其达到所需的温度。

具体而言，燃油与空气在锅炉的燃烧室内混合并燃烧，产生的高温燃烧气体通过锅炉的烟道排出，同时传递给锅炉的水。

燃油从油箱中被泵送到燃油喷嘴处，通过喷嘴细小的孔洞喷出形成雾化，与空气充分混合。

这个过程需要一个燃油泵来提供足够的压力将燃油送到喷嘴。

同时，空气也通过通风装置被引入燃烧室。

接下来，在燃油和空气混合的过程中，燃油中的可燃物质和空气中的氧气发生化学反应，产生大量的热能。

这个反应称为燃烧反应，其化学方程式可以简化为：燃油 + 氧气→ 二氧化碳 + 水 + 热能。

这里的热能就是燃油锅炉所需要的能量。

燃烧产生的高温燃烧气体通过锅炉的烟道排出，同时，这些燃烧气体的热量也被传递给锅炉内的水。

在锅炉内部，有一个燃烧室和一个热交换器，燃烧室内的热量通过热交换器传递给水，使水的温度升高。

热交换器是燃油锅炉中非常重要的一个部件，它是将燃烧产生的热量传递给水的关键。

热交换器一般由许多金属管组成，这些管子被燃烧气体包围，热量通过管壁传递给水。

由于燃烧气体和水在热交换器内部分隔开来，所以两者之间不会直接接触，确保了安全性。

在热交换器中，燃烧气体的热量被传递给水后，燃烧气体的温度逐渐降低，最终通过烟道排出。

而水则从热交换器中流出，进入供暖系统或热水系统，为用户提供所需的热能。

在整个燃油锅炉的工作过程中，需要一系列的控制系统来确保燃油和空气的供应、燃烧的稳定性以及温度的控制等。

这些控制系统可以根据用户的需求进行调节和控制，以提供稳定的热能输出。

总结起来，燃油锅炉的原理是利用燃油的燃烧释放出的热能来加热水，通过热交换器将热量传递给水，最终为用户提供所需的热能。

它是一种常见的供热设备，具有高效、稳定和安全等优点，在工业和民用领域广泛应用。

燃气锅炉的工作原理燃气锅炉是一种常用的供暖设备，其工作原理是通过燃烧燃气来加热水或者蒸汽，从而提供热能。

下面将详细介绍燃气锅炉的工作原理。

一、燃气燃烧过程1.1 燃气进入锅炉燃气通过燃气管道进入锅炉燃烧室，然后被喷射器喷射到燃烧室内。

1.2 燃气点火燃气与空气混合后，在点火装置的作用下点燃，形成火焰。

1.3 燃气燃烧燃气燃烧产生的热量通过燃烧室壁面传递给锅炉中的水或者蒸汽。

二、热量传递过程2.1 热量传递燃烧产生的热量通过锅炉内部的热交换器传递给水或者蒸汽。

2.2 水蒸气产生水或者蒸汽受热后膨胀，产生高温高压的水蒸气。

2.3 热量利用水蒸气通过管道输送到需要供暖的地方，释放热量，实现供暖。

三、循环系统3.1 冷水循环冷水通过循环泵被抽入锅炉，被加热后成为热水或者蒸汽。

3.2 热水循环热水或者蒸汽通过管道输送到供暖设备，释放热量后返回锅炉循环。

3.3 热量循环热水或者蒸汽的循环不断进行，保持供暖设备的稳定供热。

四、安全保护系统4.1 过热保护当锅炉温度过高时，过热保护系统会自动住手燃烧，防止锅炉爆炸。

4.2 压力保护当锅炉内部压力过高时，压力保护系统会自动释放压力，确保锅炉安全运行。

4.3 燃气泄漏保护燃气泄漏时，燃气泄漏保护系统会自动切断燃气供应，避免事故发生。

五、节能环保5.1 高效燃烧燃气锅炉采用高效燃烧技术，提高燃烧效率，降低能耗。

5.2 废气处理燃气锅炉的废气经过处理后排放，减少对环境的污染。

5.3 节能控制燃气锅炉配备节能控制系统，根据实际需求调节供热量，节约能源。

总结：燃气锅炉的工作原理是通过燃烧燃气产生热量，传递给水或者蒸汽，再通过循环系统输送到供暖设备，实现供热。

同时，燃气锅炉还配备安全保护系统和节能环保技术，确保安全稳定运行并降低能耗。

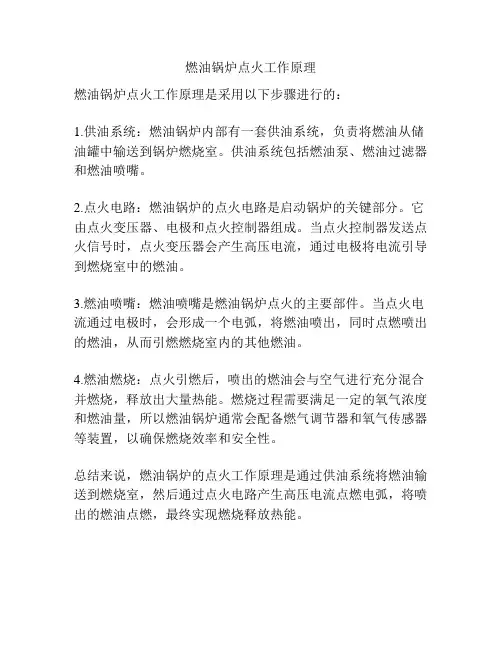

燃油锅炉点火工作原理
燃油锅炉点火工作原理是采用以下步骤进行的：
1.供油系统：燃油锅炉内部有一套供油系统，负责将燃油从储油罐中输送到锅炉燃烧室。

供油系统包括燃油泵、燃油过滤器和燃油喷嘴。

2.点火电路：燃油锅炉的点火电路是启动锅炉的关键部分。

它由点火变压器、电极和点火控制器组成。

当点火控制器发送点火信号时，点火变压器会产生高压电流，通过电极将电流引导到燃烧室中的燃油。

3.燃油喷嘴：燃油喷嘴是燃油锅炉点火的主要部件。

当点火电流通过电极时，会形成一个电弧，将燃油喷出，同时点燃喷出的燃油，从而引燃燃烧室内的其他燃油。

4.燃油燃烧：点火引燃后，喷出的燃油会与空气进行充分混合并燃烧，释放出大量热能。

燃烧过程需要满足一定的氧气浓度和燃油量，所以燃油锅炉通常会配备燃气调节器和氧气传感器等装置，以确保燃烧效率和安全性。

总结来说，燃油锅炉的点火工作原理是通过供油系统将燃油输送到燃烧室，然后通过点火电路产生高压电流点燃电弧，将喷出的燃油点燃，最终实现燃烧释放热能。
