消防水箱的设计浅析

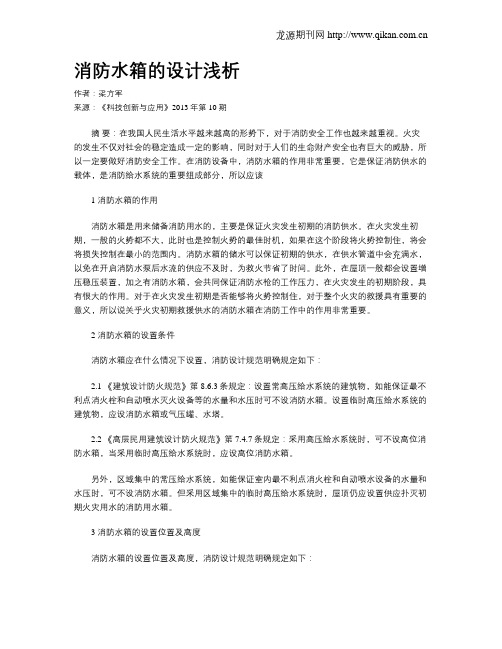

消防水箱的设计浅析作者：梁方军来源：《科技创新与应用》2013年第10期摘要：在我国人民生活水平越来越高的形势下，对于消防安全工作也越来越重视。

火灾的发生不仅对社会的稳定造成一定的影响，同时对于人们的生命财产安全也有巨大的威胁，所以一定要做好消防安全工作。

在消防设备中，消防水箱的作用非常重要，它是保证消防供水的载体，是消防给水系统的重要组成部分，所以应该1 消防水箱的作用消防水箱是用来储备消防用水的，主要是保证火灾发生初期的消防供水。

在火灾发生初期，一般的火势都不大，此时也是控制火势的最佳时机，如果在这个阶段将火势控制住，将会将损失控制在最小的范围内。

消防水箱的储水可以保证初期的供水，在供水管道中会充满水，以免在开启消防水泵后水流的供应不及时，为救火节省了时间。

此外，在屋顶一般都会设置增压稳压装置，加之有消防水箱，会共同保证消防水枪的工作压力，在火灾发生的初期阶段，具有很大的作用。

对于在火灾发生初期是否能够将火势控制住，对于整个火灾的救援具有重要的意义，所以说关乎火灾初期救援供水的消防水箱在消防工作中的作用非常重要。

2 消防水箱的设置条件消防水箱应在什么情况下设置，消防设计规范明确规定如下：2.1 《建筑设计防火规范》第8.6.3条规定：设置常高压给水系统的建筑物，如能保证最不利点消火栓和自动喷水灭火设备等的水量和水压时可不设消防水箱。

设置临时高压给水系统的建筑物，应设消防水箱或气压罐、水塔。

2.2 《高层民用建筑设计防火规范》第7.4.7条规定：采用高压给水系统时，可不设高位消防水箱，当采用临时高压给水系统时，应设高位消防水箱。

另外，区域集中的常压给水系统，如能保证室内最不利点消火栓和自动喷水设备的水量和水压时，可不设消防水箱。

但采用区域集中的临时高压给水系统时，屋顶仍应设置供应扑灭初期火灾用水的消防用水箱。

3 消防水箱的设置位置及高度消防水箱的设置位置及高度，消防设计规范明确规定如下：3.1 《建筑设计防火规范》第8.6.3条规定：应在建筑的最高部位设置重力自流的消防水箱。

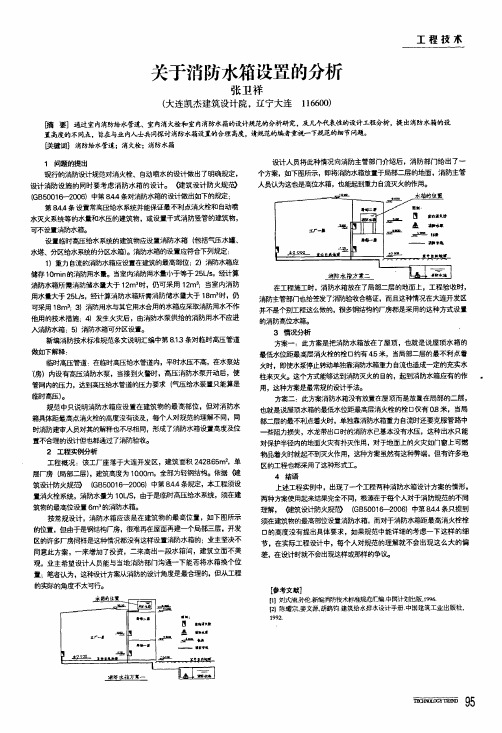

关于消防水箱设置的分析张卫祥(大连凯杰建筑设计院，辽宁大连116600)工程技术睛耍]通过室内消防给水管道、室内消火拴和室内消防水箱的设计规范的分析研究，及几个代隶蛙的设计工程分析，提出消防水箱的设置高度的不同点，旨在与业内^士共同探讨消防水箱设置的合理高度，德规范的编者重{《r下规范的细节问题。

饫罐同]消防给水管道；消火栓；消防水箱1问题的提出现行的消防设计规范对消火栓、自动喷水的设计做出了明确规定，设计消防设施的同时要考虑消防水箱的设计。

健筑设计防火规；莳(GB5001争-2006)中第8．4．4条对消防水箱的设计做出如下的规定：第8．4．4条设置常高压给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压的建筑物，或设置干式消防竖管的建筑物，可不设置消防水箱。

设置临时高压给水系统的建筑物应设置消防水箱(包括气压水罐、水塔、分区给水系统的分区水箱)。

消防水箱的设置应符合下列规定：1)重力自流的消防水箱应设置在建筑的最高部位：2)消防水箱应储存10m i n的消防用水量。

当室内消防用水量小于等于25U s，经计算消防水箱所需消防储水量大于12m3时，仍可采用12m3：当室内消防用水量大于25IJs，经计算消防水箱所需消防储水量大于18m3时，仍可采用18m3；3)消防用水与其它用水合用的水箱应采取消防用水不作他用的技术措施；4)发生火灾后，由消防水泵供给的消防用水不应进几肖防水箱：5)消防水箱可分区设置。

新编消防技术标准规范条文说明汇编中第8．13条对临时高压管道做如下锯释：临时高压管道：在临时高压给水管道内，平时水压不高，在水泵站‘(房)内设有高压消防水泵，当接到火警时，高压消防水泵开动后，使管网内的压力，达到高压给水管道的压力要求(气压给水装置只能算是I临时高压)。

规范中只说明消防水箱应设置在建筑物的最高部位，但对消防水箱具体距最高点消火栓的高度没有谈及，每个人对规范的理解不同，同时消防建审人员对其的解释也不尽相同，形成了消防水箱设置高度及位置不合理的设计但也都通过了消防验收。

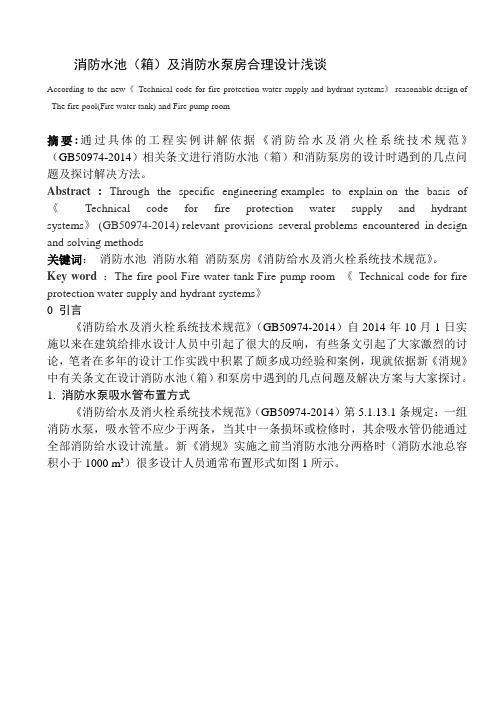

消防水池（箱）及消防水泵房合理设计浅谈According to the new《Technical code for fire protection water supply and hydrant systems》 reasonable design of The fire pool(Fire water tank) and Fire pump room摘要:通过具体的工程实例讲解依据《消防给水及消火栓系统技术规范》（GB50974-2014）相关条文进行消防水池（箱）和消防泵房的设计时遇到的几点问题及探讨解决方法。

Abstract :Through the specific engineering examples to explain on the basis of 《Technical code for fire protection water supply and hydrant systems》(GB50974-2014)relevant provisions several problems encountered in design and solving methods关键词：消防水池消防水箱消防泵房《消防给水及消火栓系统技术规范》。

Key word：The fire pool Fire water tank Fire pump room 《Technical code for fire protection water supply and hydrant systems》0 引言《消防给水及消火栓系统技术规范》（GB50974-2014）自2014年10月1日实施以来在建筑给排水设计人员中引起了很大的反响，有些条文引起了大家激烈的讨论，笔者在多年的设计工作实践中积累了颇多成功经验和案例，现就依据新《消规》中有关条文在设计消防水池（箱）和泵房中遇到的几点问题及解决方案与大家探讨。

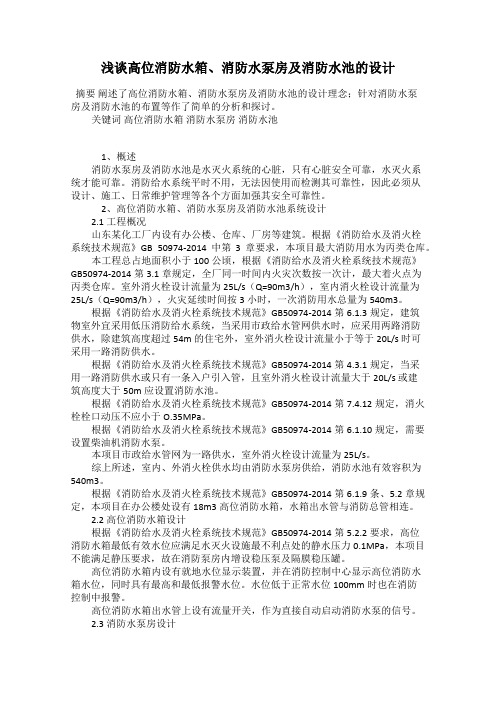

浅谈高位消防水箱、消防水泵房及消防水池的设计摘要阐述了高位消防水箱、消防水泵房及消防水池的设计理念；针对消防水泵房及消防水池的布置等作了简单的分析和探讨。

关键词高位消防水箱消防水泵房消防水池1、概述消防水泵房及消防水池是水灭火系统的心脏，只有心脏安全可靠，水灭火系统才能可靠。

消防给水系统平时不用，无法因使用而检测其可靠性，因此必须从设计、施工、日常维护管理等各个方面加强其安全可靠性。

2、高位消防水箱、消防水泵房及消防水池系统设计2.1 工程概况山东某化工厂内设有办公楼、仓库、厂房等建筑。

根据《消防给水及消火栓系统技术规范》GB 50974-2014中第3章要求，本项目最大消防用水为丙类仓库。

本工程总占地面积小于100公顷，根据《消防给水及消火栓系统技术规范》GB50974-2014第3.1章规定，全厂同一时间内火灾次数按一次计，最大着火点为丙类仓库。

室外消火栓设计流量为25L/s（Q=90m3/h），室内消火栓设计流量为25L/s（Q=90m3/h），火灾延续时间按3小时，一次消防用水总量为540m3。

根据《消防给水及消火栓系统技术规范》GB50974-2014第6.1.3规定，建筑物室外宜采用低压消防给水系统，当采用市政给水管网供水时，应采用两路消防供水，除建筑高度超过54m的住宅外，室外消火栓设计流量小于等于20L/s 时可采用一路消防供水。

根据《消防给水及消火栓系统技术规范》GB50974-2014第4.3.1规定，当采用一路消防供水或只有一条入户引入管，且室外消火栓设计流量大于20L/s 或建筑高度大于50m应设置消防水池。

根据《消防给水及消火栓系统技术规范》GB50974-2014第7.4.12规定，消火栓栓口动压不应小于O.35MPa。

根据《消防给水及消火栓系统技术规范》GB50974-2014第6.1.10规定，需要设置柴油机消防水泵。

本项目市政给水管网为一路供水，室外消火栓设计流量为25L/s。

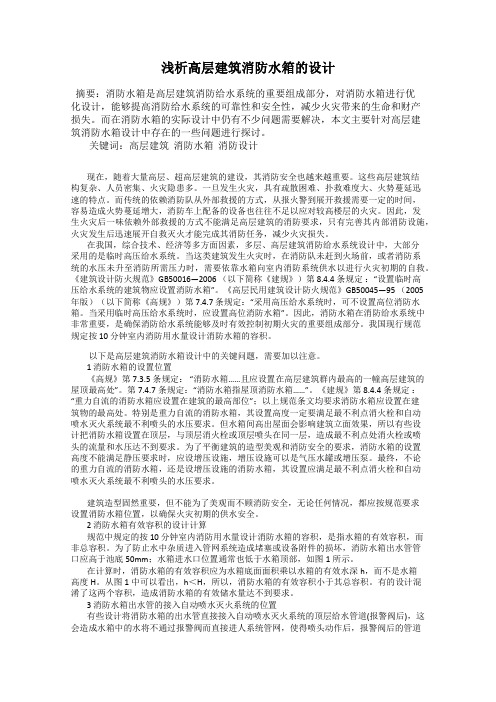

浅析高层建筑消防水箱的设计摘要：消防水箱是高层建筑消防给水系统的重要组成部分，对消防水箱进行优化设计，能够提高消防给水系统的可靠性和安全性，减少火灾带来的生命和财产损失。

而在消防水箱的实际设计中仍有不少问题需要解决，本文主要针对高层建筑消防水箱设计中存在的一些问题进行探讨。

关键词：高层建筑消防水箱消防设计现在，随着大量高层、超高层建筑的建设，其消防安全也越来越重要。

这些高层建筑结构复杂、人员密集、火灾隐患多。

一旦发生火灾，具有疏散困难、扑救难度大、火势蔓延迅速的特点。

而传统的依赖消防队从外部救援的方式，从报火警到展开救援需要一定的时间，容易造成火势蔓延增大，消防车上配备的设备也往往不足以应对较高楼层的火灾。

因此，发生火灾后一味依赖外部救援的方式不能满足高层建筑的消防要求，只有完善其内部消防设施，火灾发生后迅速展开自救灭火才能完成其消防任务，减少火灾损失。

在我国，综合技术、经济等多方面因素，多层、高层建筑消防给水系统设计中，大部分采用的是临时高压给水系统。

当这类建筑发生火灾时，在消防队未赶到火场前，或者消防系统的水压未升至消防所需压力时，需要依靠水箱向室内消防系统供水以进行火灾初期的自救。

《建筑设计防火规范》GB50016—2006 （以下简称《建规》）第 8.4.4 条规定：“设置临时高压给水系统的建筑物应设置消防水箱”。

《高层民用建筑设计防火规范》GB50045—95 （2005年版）（以下简称《高规》）第 7.4.7 条规定：“采用高压给水系统时，可不设置高位消防水箱。

当采用临时高压给水系统时，应设置高位消防水箱”。

因此，消防水箱在消防给水系统中非常重要，是确保消防给水系统能够及时有效控制初期火灾的重要组成部分。

我国现行规范规定按 10 分钟室内消防用水量设计消防水箱的容积。

以下是高层建筑消防水箱设计中的关键问题，需要加以注意。

1 消防水箱的设置位置《高规》第7.3.5条规定：“消防水箱……且应设置在高层建筑群内最高的一幢高层建筑的屋顶最高处”。

浅谈消防水池（箱）与消防水泵房的设计消防水池（箱）的最低有效水位和补水管的防污染应有最合理的规定和措施；在消防水池（箱）的设计中不应有水流短路的情况；消防水箱采用电动阀补水时应确保水箱的有效容积满足规范要求；消防水泵房设置喷头后对消防泵的电机有特殊的要求；根据消防水泵房的位置合理选择消防水池的设置场所等是消防水池（箱）与消防水泵房设计中应该注意的问题。

标签：有效水位；空气间隙；倒流防止器；水流短路消防水池（箱）与消防水泵房是水消防系统的核心部分，是消防系统正常运行的重要保证，做好这两部分的设计十分必要。

在设计中有些问题容易被忽略，有些问题存在不同的理解，有些是新规范中新的要求等等，下面根据个人的理解来一一说明。

1 消防水池的最低有效水位有效容積的定义：消防水池的有效容积应为水池溢流口以下且不包括水池底部无法取水的部分以及隔墙、柱所占的体积。

[1]消防水池是消防系统中重要的构筑物，在对其容积的大小的界定中“水池底部无法取水的部分”有不同理解，一般的解释：“消防水池（箱）最低有效水位是消防水泵吸水喇叭口或出水管喇叭口以上0.6m水位，当消防水泵吸水管或消防水箱出水管上设置防止旋流器时，最低有效水位为防止旋流器顶部以上0.15m。

”[2]。

有些地区以消防水泵吸水管上管壁标高为最低有效水位，解释为消防水池的最低水位须满足吸水的水流条件和自灌吸水（如果在低于吸水管上管壁标高的水位情况下切换备用泵，备用泵启动将失败）的要求。

一般吸水管上管壁高出消防水泵吸水喇叭口以上1.0m左右，后一种解释无疑增大了消防水池的容积。

消防水池贮水量是火灾延续时间内持续用水需要的水量，充足的贮水量是灭火的重要保证，但过多的贮水量又会增加土建投资，对于过多提高保证消防贮水量的要求不提倡，消防泵启动后不得自动停泵，否则容易产生误动作，影响灭火工作，即使电机有过载，也要保护消防给水的可靠，其给水重要性大于电机，所以一般不存在在消防水池水位降至吸水管标高以下时，突然停泵启动备用泵的情况，故满足第一种解释的要求即可。

浅析消防水箱的设计摘要：我国目前采用的水灭火系统多数是湿管系统，即无论有无火警，管网中都要求充满水。

这样可以保证灭火管网一经开启立即能够出水，以掌握灭火的有力战机。

通常，依靠设置在建筑物的最高部位的重力自流式消防水箱储存扑救建筑物初期火灾所需的水量，保证消防水泵正常启动前，室内消防给水系统的消防用水量。

而消防水箱是水灭火系统中的一个重要的组成部分，其主要作用在于扑灭初期火灾。

除常压给水系统外，采用临时高压给水系统的建筑物均应有设置消防水箱。

下面就建筑消防水箱容量及设置高度等进行一些探讨。

关键词：消防水箱；容量；设置高度；材质引言：我国现行水防技术规范对消防水箱的规定，存在顶层、远端等不利部位欠压的问题，使消防水箱对这些不利部位不能发挥应有的作用，而按《高规》规定设置的增压设施，由于水量偏小同样未能妥善解决这个问题。

下面就屋顶消防水箱容量及设置高度等进行一些探讨。

一、消防水箱的作用大家都知道，所有的火灾都有一个初期火灾的过程，火场实践证明，扑灭初期火灾，对于避免更大的火灾是至关重要的，消防水箱用于贮存扑灭初期火灾用水。

消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。

另一个方面，屋顶设置的增压、稳压系统和水箱能保证消防水枪的充实水柱，对于扑灭初期火灾的成败有决定性作用。

二、消防水箱的分类及特点2.1消防水箱根据用途的不同分：消防水箱又分为循环消防水箱和非循环消防水箱两类。

循环消防水箱平时与城市自来水管网保持连接，水箱中的水处于循环流动状态，当地震发生时，能与自来水管网自动切断，以保证水箱里始终充满清洁的水源。

它除了为消防队提供灭火水源外，主要用于在地震等大规模灾害发生、城市自来水管网瘫痪时为市民提供清洁的饮用水。

循环消防水箱主要设置在学校、公园、医院等地震灾害发生时用于市民避难的场所。

非循环水箱与自来水管网没有连接，里面的水不能饮用。

它的作用主要是在消火栓无法使用时，为消防队提供灭火水源。

高位消防水箱设置的几点思考在屋面设置高位消防水箱是消防给水系统设计中的重要一环。

消防水箱的正确设置对于扑灭早期火灾，防止火灾蔓延起到关键的作用。

标签消防储水量；增压设施；水位显示所有的火灾都有一个初期火灾的过程，火场实践证明，扑灭初期火灾，对于避免更大的火灾是至关重要的，消防水箱用于贮存扑灭初期火灾用水。

消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间；另一方面，消防水箱能提供系统准工作状态和火灾初期消防系统所需的水压，保证火灾发生后所需的初期消防用水量。

本文就此发表一些拙见，供同行们做简单的参考。

1、水箱储水量消防水箱储水量的计算，主要参考《建筑设计防火规范》（（GB 50016 —2006）（以下简称“建规”）和《高层民用建筑设计防火规范》（GB 50045 —95 ，2005年版本）（以下简称“高规”）。

多层民用建筑和工业建筑（包括高层工业建筑）的消防水箱储水量计算主要参考“建规”，其8. 4. 4 条第2款规定：消防水箱应储存10 min 的消防用水量。

当室内消防用水量小于等于25 L/ s ，经计算消防水箱所需消防储水量大于12m3 时，仍可采用12m3；当室内消防用水量大于25 L/ s ，经计算消防水箱所需消防储水量大于18m3时，仍可采用18 m3。

高层民用建筑的消防水箱储水量计算主要参考“高规”，其7. 4. 7. 1 条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18 m3；二类公共建筑和一类居住建筑不应小于12 m3；二类居住建筑不应小于6. 00 m3。

“建规”是从室内消防用水量来确定消防水箱储水量，“高规”是根据建筑的不同性质来确定消防水箱储水量。

2、水箱设置高度“建规”8. 4.4 条第1 款规定：重力自流的消防水箱应设置在建筑的最高部位。

该款的条文解释：由于重力自流的水箱供水安全可靠，因此，消防水箱应尽量采用重力自流式，并设置在建筑物的顶部（最高部位），且要求能满足最不利点消火栓栓口静压的要求。
