闪光继电器测试说明

长城风骏5闪光继电器使用说明书
风骏5闪光继电器使用说明书闪光继电器是利用电磁感应原理，通过电磁场对触发点进行控制的继电器。

它是一种特殊型号的电子控制元件，广泛应用于各种家用电器、仪表、玩具等电气设备中。

它具有控制灵活直观，使用方便，功能多等特点。

适用于各种电路中对信号进行控制。

使用时可按下述方法进行选择：按指示灯亮，为通电信号；指示灯不亮时应检查电源是否接通；指示灯不亮了应检查电源是否已接通；指示灯亮了表示继电器已动作，按下开关即可发出控制信号。

闪光继电器适用于控制汽车点火开关及其他电气设。

继电器作用及检测方法
继电器是一种电子控制器件，通常由输入电路、比较电路和输出电路三部分组成。

它主要用于控制系统，当输入量达到一定值时，输出量会发生相应的变化。

具体来说，当输入量（如电压、电流等）发生变化时，比较电路会进行比较，并控制开关的通断，从而控制电流的流向和大小，实现自动控制和远程控制的目的。

继电器的检测方法包括外观检测和功能检测。

外观检测主要检查继电器的外观是否有损坏、变形、松动等情况；功能检测主要通过测量继电器的输入输出参数、动作值、吸合电压和释放电压等参数来判断继电器是否正常工作。

具体检测步骤如下：
1. 外观检测：观察继电器的外观是否有损坏、变形、松动等情况，如有异常，需及时修复或更换。

2. 输入输出参数检测：使用万用表等工具测量继电器的输入输出参数，判断是否符合要求。

3. 动作值检测：通过调节输入量，观察继电器的输出是否在规定范围内变化。

4. 吸合电压和释放电压检测：使用可调电源和万用表等工具测量继电器的吸合电压和释放电压，判断是否符合要求。

5. 温升试验：通过加热或长时间工作等方式检测继电器的温升是否正常，以判断其热稳定性。

6. 寿命测试：通过模拟实际工作情况，对继电器进行多次开关操作，检查其寿命是否符合要求。

需要注意的是，不同的继电器有不同的检测方法和标准，具体操作时应参照相关标准和规范进行。

同时，对于具有高电压、大电流等特殊参数的继电器，应采取相应的安全措施，以免发生意外事故。

继电器的测试方法
继电器是一种电器元件，常用于控制开关电路。

测试继电器的方法通常包括以下步骤：
1. 电源测试：首先，检查继电器的标志性编号及额定电压是否符合要求。

然后，使用万用表或电压表检查电源线的电压，确保继电器的电源正常。

2. 动作电流测试：使用万用表或电流表测量继电器的动作电流。

将表笔连接到继电器的线圈端子上，然后通过通电，观察电流是否在规定范围内。

3. 阻抗测试：测试继电器的线圈阻抗。

使用万用表的欧姆档位，将表笔连接到线圈的两端，以测量线圈的电阻值。

4. 动作时间测试：将继电器接入一个电路，并通过相应的信号使继电器动作。

使用示波器，记录继电器的动作时间。

动作时间应在规定范围内。

5. 接触电阻测试：使用万用表的欧姆档位，将表笔连接到继电器的触点上，以测量触点的电阻值。

通常，接触电阻应该较小且稳定。

6. 外观检查：检查继电器外壳是否有破损，观察触点是否存在焦点、氧化等现象。

总体来说，测试继电器需要使用合适的工具，如万用表、电压表、电流表和示波器。

测试过程中应严格按照规定参数进行检测，并注意安全操作。

如发现异常现象，应及时修复或更换继电器。

继电器测试方法范文继电器是一种电子开关设备，用来控制电路的通断。

在实际应用中，继电器的可靠性和稳定性非常重要，因此需要对继电器进行测试以确保其正常工作。

以下是一种基本的继电器测试方法，包括测试前的准备、测试步骤和测试结果的评估：一、测试前的准备1.确认测试设备：包括电压表、电流表、万用表、频率计等。

2.准备继电器：确保继电器具有正确的规格，包括额定电压、额定电流和动作时间等。

3.准备测试电路：根据继电器的使用要求，构建相应的测试电路。

这通常包括电源、开关和负载等组成部分。

二、测试步骤1.静态测试：首先检查继电器的外观是否正常，包括焊点是否完好、触点是否清洁等。

使用万用表检查继电器的绝缘电阻是否符合规范。

2.动态测试：将继电器连接到测试电路中，并将电源和负载逐渐加到额定值。

通过改变电流、电压和频率，观察继电器的动作时间、动作次数和正常工作范围等参数。

3.瞬态测试：在测试电路中引入干扰信号（如电压尖峰、电磁辐射等），观察继电器的稳定性和抗干扰能力。

4.环境测试：将继电器放置在高温、低温、高湿度和低湿度等环境条件下，观察其工作是否正常。

三、测试结果的评估1.动作时间和动作次数：根据继电器的规格和使用要求，判断继电器的动作时间和动作次数是否在允许范围内。

例如，如果一个继电器额定为10A/250VAC，100,000次动作寿命，则测试结果应确认继电器是否能够在额定电流和电压下正常动作，并且在给定次数内可靠工作。

2.抗干扰能力：观察继电器在引入干扰信号时是否仍然能够正常工作。

如在高频电磁场中、高电压冲击下，继电器的触点是否会出现不良接触或异常报警等问题。

3.稳定性：通过长时间测试来评估继电器的稳定性。

观察继电器在连续工作24小时、48小时甚至更长时间后是否存在漏电、过热或其他工作异常。

1.安全性：在测试过程中，确保测试电路和设备的安全性，避免发生火灾、电击等事故。

2.测试环境：测试应在适宜的环境下进行，避免温度过高或者过低等极端条件对测试结果产生影响。

继电器检测步骤及方法
继电器检测主要包括以下步骤和方法：
1.断电检查：在进行继电器检测前，首先要确保设备已经断开电源，切断电路。

2.外观检查：对继电器的外观进行检查，看是否有损坏或异常。

3.电阻测试：使用万用表或电阻表进行电阻测试，测量继电器的各个端口之间的电阻值，比对规格书上的数值进行判断。

4.线圈测试：使用万用表或电流表测试继电器的线圈，将电源正负极分别接入继电器的线圈端口，观察是否有电流流过，以及电流值是否在规格范围内。

5.触点测试：将电源正负极分别接入继电器的触点端口，测量触点之间的电阻值，判断触点是否正常导通。

6.动作测试：接入恰当的电源和负载，模拟实际工作条件，观察继电器是否能够正常吸合和释放，以及其动作是否迅速稳定。

7.继电器灵敏度测试：通过改变线圈输入电压的大小，观察继电器的吸合和释放时机，判断继电器的灵敏度和控制范围。

8.继电器的保护功能测试：通过外部扰动或干扰的方式，检验继电器是否能够正常进行保护动作。

9.测试记录：对每一项测试进行记录，包括测试时间、测试结果等，方便后期的分析和比对。

继电器检测方法可以根据具体情况选择不同的测试工具和设备，其中常用的工具包括万用表、电阻表、电流表等。

同时在测试过程中，需要注意安全措施，避免电击和其他潜在的风险。

如果不具备相关知识和技能，建议找专业的技术人员进行继电器的检测和维修。

继电器测量方法步骤
继电器是电力系统保护和控制中的重要设备，为确保电气安全和可靠性，需要对继电器进行测试和测量。

以下是继电器测量的基本步骤：
1. 准备工作：确定测试的继电器型号和技术要求，准备好测试仪器和测试电源。

2. 继电器接线：根据继电器型号，按照电路原理图连接测试仪器和继电器，注意接线的正确性和可靠性。

3. 功能测试：进行继电器的功能测试，模拟实际工作状态下的各种故障，确认继电器是否能够正常动作和保护。

4. 参数测量：在保证继电器正常工作状态下，使用测试仪器对继电器的各项参数进行测量，如动作时间、重合闸时间、释放时间等。

5. 比率测量：对于保护继电器，还需要进行比率测量，即测量继电器的插入式变压器的变比是否符合设计要求。

6. 报告处理：整理测试结果，生成测试报告，并据此评估继电器的性能和可靠性，以供进一步处理和决策使用。

总之，继电器测量是电力系统运行和保护中非常重要的一环，需要按照规范要求进行测试和评估，以保证系统的安全可靠性，减少事故发生。

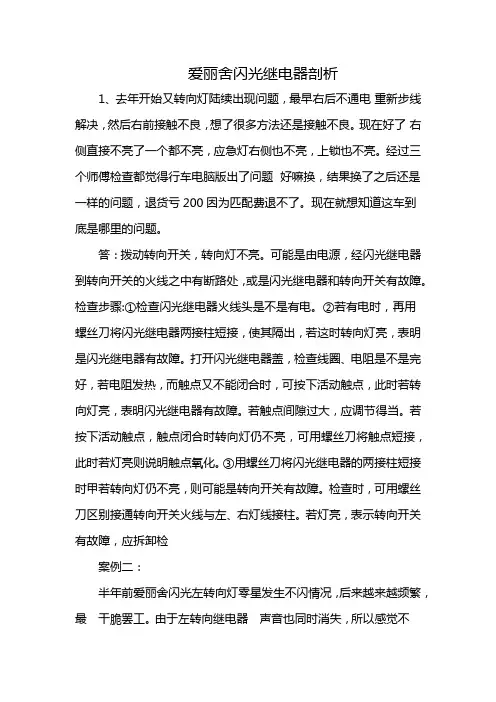

爱丽舍闪光继电器剖析1、去年开始又转向灯陆续出现问题，最早右后不通电重新步线解决，然后右前接触不良，想了很多方法还是接触不良。

现在好了右侧直接不亮了一个都不亮，应急灯右侧也不亮，上锁也不亮。

经过三个师傅检查都觉得行车电脑版出了问题好嘛换，结果换了之后还是一样的问题，退货亏200因为匹配费退不了。

现在就想知道这车到底是哪里的问题。

答：拨动转向开关，转向灯不亮。

可能是由电源，经闪光继电器到转向开关的火线之中有断路处，或是闪光继电器和转向开关有故障。

检查步骤:①检查闪光继电器火线头是不是有电。

②若有电时，再用螺丝刀将闪光继电器两接柱短接，使其隔出，若这时转向灯亮，表明是闪光继电器有故障。

打开闪光继电器盖，检查线圈、电阻是不是完好，若电阻发热，而触点又不能闭合时，可按下活动触点，此时若转向灯亮，表明闪光继电器有故障。

若触点间隙过大，应调节得当。

若按下活动触点，触点闭合时转向灯仍不亮，可用螺丝刀将触点短接，此时若灯亮则说明触点氧化。

③用螺丝刀将闪光继电器的两接柱短接时甲若转向灯仍不亮，则可能是转向开关有故障。

检查时，可用螺丝刀区别接通转向开关火线与左、右灯线接柱。

若灯亮，表示转向开关有故障，应拆卸检案例二：半年前爱丽舍闪光左转向灯零星发生不闪情况，后来越来越频繁，最干脆罢工。

由于左转向继电器声音也同时消失，所以感觉不灯问题。

右转向则好。

另外双跳也只有右边在闪烁。

马要年检了，又懒去修理店处理。

今天有空，看了前人帖子，说闪光继电模块有问题。

我尝试看了离合踏板方位置，果然发现了家说又黑又长继电模块，果断拔再重插，发现还不行，于带回家看看，准备淘宝订个换了。

但我还将原来模块拆开了，测试发现左闪继电器应该触电问题，总断路状态。

继电器质量检验标准及流程
一、目的
规格继电器质量检验流程，保证产品出货质量。

二、检验方式
全检。

三、检验流程
（一）数量
检查继电器个数是否与来料单一致。

（二）外观
1、检验设备：无
2、检验方法及要求：检查继电器外壳是否有划痕、裂纹、破损等机械损伤；检查继
电器引出脚是否弯曲、变色或者其它机械损伤。

3、判定：外壳无明显划痕、裂纹、破损，引出脚无弯曲、变色为合格。

（三）阻值测量
1、检验设备：万用表
2、检验方法及要求：用万用表的欧姆档测量85、86两端的电阻值；用万用表的欧
姆档测量87、30两端的电阻值。

3、判定：85、86两端的电阻值在320Ω±10%范围内，87、30两端的电阻值无穷大
为合格。

（四）性能测试
1、检验设备：24V直流电源、万用表
2、检验方法及要求：将24V直流电源正负极分别与继电器85、86端子连接；通电
持续时间1分钟后用万用表测量87、30端子是否导通。

3、判定：继电器发热不严重，87、30端子导通为合格。

（五）负载测试
1、检验设备：24V直流电源、推进器
2、检验方法及要求：推进器放入水槽中，将继电器与24V直流电源、推进器连接，
开启电源开关，推进器运行10分钟，观察运行情况。

3、判定：继电器发热不严重，推进器运行不停止为合格。

四、注意事项
每次测试完一个继电器，必须关掉测试电源之后再进行更换。

检验：________审核：________核准：________。

继电器的测试方法继电器是一种电气开关装置，广泛应用于各种电气控制系统中。

为确保继电器的正常工作和可靠性，需要进行严格的测试。

继电器的测试方法根据不同的测试目的和需求可以分为功能测试、可靠性测试和耐久性测试等。

一、功能测试功能测试是对继电器的各项基本功能进行测试，以验证其是否满足设计要求。

功能测试主要包括以下几个方面：1. 输入信号测试：将继电器的控制输入端接入相应的控制电路，并施加正常工作范围内的输入信号，观察继电器是否能够正确地响应。

2. 输出信号测试：将继电器的输出端接入负载电路，并观察继电器在输出动作时是否能够准确切换负载电路。

3. 动作时间测试：通过测量继电器开关动作时间，验证其是否在设定的时间范围内完成开关动作。

4. 动作次数测试：对继电器进行连续多次开关动作，并观察其是否能够正常工作。

二、可靠性测试可靠性测试是对继电器在各种正常和异常工况下的性能进行测试，以验证其在实际工作环境中的可靠性。

可靠性测试主要包括以下几个方面：1. 温度测试：将继电器放置在高温或低温环境中，观察其在不同温度条件下的工作情况，验证其是否能够正常工作。

2. 湿度测试：将继电器放置在高湿度或低湿度环境中，观察其在不同湿度条件下的工作情况，验证其是否能够正常工作。

3. 振动测试：对继电器进行振动测试，模拟继电器在实际工作环境中的振动情况，验证其是否能够正常工作。

4. 冲击测试：对继电器进行冲击测试，模拟继电器在实际工作环境中的冲击情况，验证其是否能够正常工作。

5. 绝缘测试：对继电器的绝缘性能进行测试，以验证其绝缘电阻是否符合设计要求。

三、耐久性测试耐久性测试是对继电器的长时间使用性能进行测试，以验证其在长时间运行中的可靠性和稳定性。

耐久性测试主要包括以下几个方面：1. 连续工作测试：对继电器进行长时间连续工作测试，观察其在长时间运行中的开关性能和稳定性。

2. 负载电流测试：在继电器的负载电路中施加额定电流，进行长时间的负载电流测试，观察其负载能力和稳定性。

继电器测试方法范文继电器是一种电子设备，用于控制高功率电路的开关。

它通常由电磁线圈和一对电动触点组成。

在实际应用中，继电器经常需要进行测试，以确保其正常工作。

下面将介绍一些常用的继电器测试方法。

2.触点测试：接下来，测试继电器的触点是否正常工作。

触点是继电器的重要部分，应定期进行测试。

首先，将继电器的线圈连接到电源，并使用万用表测量触点的电阻。

应该得到一个稳定的低电阻值。

然后，使用继电器测试器或模拟信号通过继电器的输入端口来激活触点。

测试触点是否能够正常吸合和分离。

如果发现触点粘连或无法吸合，可能需要清洁或更换触点。

3.线圈电阻测试：继电器的线圈是电磁铁，通常由导线制成。

线圈电阻测试是判断继电器线圈是否正常的一种方法。

使用万用表将线圈的两个端子连接在一起，测量线圈的电阻。

将测量值与继电器的规格书中的额定电阻值进行比较。

如果电阻偏离太大，可能表示线圈损坏。

4.动作时间测试：动作时间是继电器从触点闭合到开启所需的时间。

通过测试继电器的动作时间可以了解继电器在不同条件下的响应能力。

使用继电器测试器或定时器启动继电器的线圈，并测量从激活线圈到触点闭合的时间。

将测量值与规格书中的动作时间进行比较，以确定继电器的工作性能。

5.线圈电压测试：继电器通常需要在特定的电压下工作。

使用万用表测量继电器线圈的电压，确保其与继电器的规格要求相匹配。

通过改变电压，可以测试继电器在不同电压下的工作性能。

6.绝缘电阻测试：为了确保继电器的安全性，绝缘电阻测试是必不可少的。

将万用表的两个探头连接到继电器的线圈和触点上，然后将测试电压应用于线圈和触点。

测量结果应该在规定范围内。

如果绝缘电阻值太低，表示继电器存在漏电问题，需要及时修复或更换。

7.跨触点检测：在一些情况下，继电器的触点可能会出现跨接现象，即正常情况下应该是开的触点却闭合了，或正常情况下应该是闭的触点却打开了。

为了检测触点的跨接情况，可以使用继电器测试器或模拟信号引入来激活继电器，并使用万用表检测其他触点是否关闭。

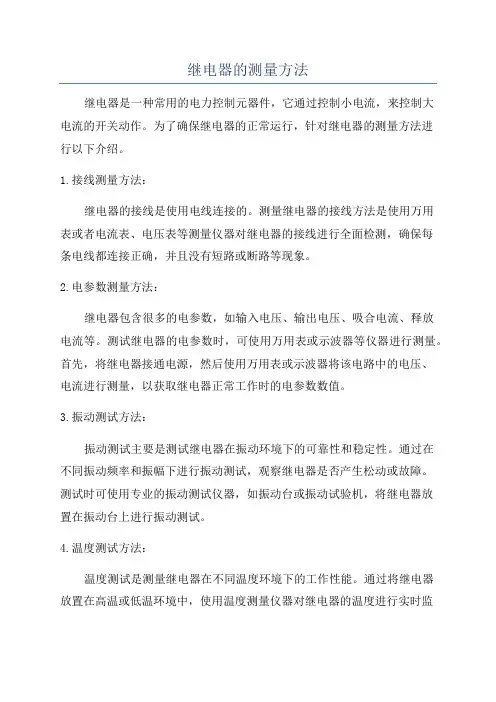

继电器的测量方法继电器是一种常用的电力控制元器件，它通过控制小电流，来控制大电流的开关动作。

为了确保继电器的正常运行，针对继电器的测量方法进行以下介绍。

1.接线测量方法：继电器的接线是使用电线连接的。

测量继电器的接线方法是使用万用表或者电流表、电压表等测量仪器对继电器的接线进行全面检测，确保每条电线都连接正确，并且没有短路或断路等现象。

2.电参数测量方法：继电器包含很多的电参数，如输入电压、输出电压、吸合电流、释放电流等。

测试继电器的电参数时，可使用万用表或示波器等仪器进行测量。

首先，将继电器接通电源，然后使用万用表或示波器将该电路中的电压、电流进行测量，以获取继电器正常工作时的电参数数值。

3.振动测试方法：振动测试主要是测试继电器在振动环境下的可靠性和稳定性。

通过在不同振动频率和振幅下进行振动测试，观察继电器是否产生松动或故障。

测试时可使用专业的振动测试仪器，如振动台或振动试验机，将继电器放置在振动台上进行振动测试。

4.温度测试方法：温度测试是测量继电器在不同温度环境下的工作性能。

通过将继电器放置在高温或低温环境中，使用温度测量仪器对继电器的温度进行实时监测，观察其在不同温度下的工作状态。

测试结果可用来评估继电器的耐温性能和稳定性。

5.机械寿命测试方法：机械寿命测试是用来测试继电器的长期使用是否可靠。

通过使用自动装置对继电器进行频繁的开关动作，模拟实际使用场景，观察在连续开关动作下继电器的寿命和耐久能力。

测试结果可以用来评估继电器的使用寿命和可靠性。

6.绝缘电阻测试方法：绝缘电阻是继电器重要的电参数之一，对继电器的使用安全性有着重要影响。

在绝缘电阻测试中，使用万用表或专业的绝缘电阻测试仪器，对继电器的绝缘电阻进行测量。

测试时，将继电器的绝缘部分与金属或其他部分隔离，然后进行测量。

测试结果应满足相应标准，确保继电器的绝缘性能合格。

灯光继电器的检测方法
灯光继电器是一种常见的电气元件，用于控制灯光的开关。

在使用过程中，有时会出现故障，需要进行检测与维修。

下面介绍几种灯光继电器的检测方法。

1. 检查电源
首先，要检查灯光继电器的电源是否正常。

可以使用万用表或电压表来检测电源电压是否稳定，是否符合继电器的额定电压和功率要求。

如果电源电压不稳定或低于额定电压，可能会导致继电器无法正常工作。

2. 测试继电器的接触器
接触器是灯光继电器的关键部件，它负责切换电源和负载的连接。

如果接触器出现故障，可能会导致继电器无法正常工作。

可以使用万用表或电阻表来测试接触器的导通情况和接触电阻。

如果接触器无法导通或接触电阻过大，可能需要更换继电器。

3. 检查继电器的触发电路
灯光继电器的触发电路是控制继电器开关的关键部件。

如果触发电路出现故障，可能会导致继电器无法正常工作。

可以使用万用表或示波器来测试触发电路的信号波形和电压。

如果触发电路出现问题，可以通过检查电路元件和信号源来进行维修。

综上所述，灯光继电器的检测方法包括检查电源、测试接触器和检查触发电路。

通过这些方法，可以有效地找到继电器故障的原因，并进行维修和更换。

在使用继电器时，还应注意继电器的额定电压和
功率要求，并定期进行保养和检修，以确保其正常工作。

灯光继电器的检测方法
灯光继电器是一种常见的电气元件，用于控制灯光的开关和亮度。

但是，在长期使用过程中，灯光继电器可能会出现故障。

为了确保其正常运行，需要进行定期检测和维护。

下面介绍几种常见的灯光继电器检测方法：
1. 观察灯光继电器的指示灯
许多灯光继电器都带有指示灯，用于显示其工作状态。

当继电器正常工作时，指示灯会亮起。

如果指示灯不亮，可能是由于灯泡或电源故障导致的。

此时需要检查灯泡和电源，并进行修理或更换。

2. 使用万用表检测
万用表是一种常见的电气测试工具，用于检测电压、电流和电阻等电气参数。

使用万用表检测灯光继电器的方法如下：
a. 将万用表调整为电阻测量模式，并将两个测试引脚连接到继
电器的两个端口上。

b. 如果灯光继电器工作正常，万用表的读数应该为零或非常接
近于零的电阻值。

c. 如果万用表的读数为无穷大或非常大的电阻值，则说明继电
器可能存在故障，需要进行修理或更换。

3. 检查控制电路
在使用灯光继电器时，通常需要连接一个控制电路来控制继电器的开关。

如果继电器无法正常工作，可能是由于控制电路故障导致的。

此时需要检查控制电路，并进行修理或更换。

总之，定期检测和维护灯光继电器可以确保其正常运行和延长使用寿命。

如果出现故障，应尽早进行修理或更换，以避免给生产和生活带来不必要的影响。

闪光继电器构成的闪光装置实验一、实验目的1、掌握闪光继电器的内部结构和工作原理。

2、结合断路器控制回路，理解闪光装置在控制线路中的作用和接入方法。

3、学会闪光继电器的调整方法和接线。

二、预习与思考1、闪光继电器中如改变电阻R的阻值，是否能改变闪光频率，为什么？2、图14-1中（+）SM端的作用是什么？3、图14-1中试验按钮SB常闭触点的作用是什么？4、闪光继电器上的直流操作电源正负极性接反后会出现什么情况？为什么？三、原理说明闪光继电器广泛用于具有灯光监视要求的断路器控制回路，闪光既有指示断路器事故跳闸的作用，又有监视断路器操作过程状态的作用（如“预备合闸”或“预备跳闸”）其目的是提高控制回路的监视效果和可靠性，闪光装置与下一个实验项目结合运用，你会得到更全面的认识和深入的理解。

闪光装置的工作原理如图14-1所示。

图中SGJ为闪光继电器，它由中间继电器和电阻、电容构成。

当装置两端接入直流电压时，继电器J不能立即动作指示灯全压发光。

按下实验按钮SB，SB的常开触点闭合，BD发暗光，此时电流从正电源通过继电器的常闭触点和电容器C、电阻R、试验按钮Y A（按下时常开触点闭合）和白色指示灯BD到负极，电容器C开始充电，电压逐渐升高，当电容器两端电压达到继电器J的动作电压时，J立即动作，一方面，J的常闭触点切断了电容器充电回路，另一方面常开触点闭合，使BD能维持一段时间的全发光状态，当电容器C因放电电压逐渐下降至继电器的返回电压时，继电器J复归，常开触点分开，电容器C又开始充电，BD又变暗，当C充电至一定电压时，J又动作，白灯BD又全压发光。

这样周而复始，就会看到灯光一闪一闪的现象。

四、实验设备五、实验步骤和要求1、根据闪光继电器选择操作电源电压。

2、按图14—1用闪光继电器构成闪光装置原理进行安装接线。

3、检查上述接线的正确性，确定无误后，接通电源，白色指示灯BD亮，按下试验按钮SB，闪光继电器开始工作。

项目四闪光继电器的检测
汽车信号灯概述：
一、闪光继电器的就车检查：
（1）在点火开关置于“ON”位时，将转向灯开关打开，观察转向灯的闪烁情况：如果闪光继电器正常，相应转向灯及转向指示灯应随之闪烁；如果转向灯不闪烁（常亮或不亮），则为闪光继电器自身或线路故障。

（2）此时，用万用表检测闪光继电器电源接柱B与搭铁之间的电压，正常值为蓄电池电压；如果无电压或电压过小，则为闪光继电器电源线路故障。

（3）用万用表R×1档检测闪光继电器的搭铁线柱E的搭铁情况，正常时电阻为零；否则为闪光继电器搭铁线路故障。

（4）在闪光继电器灯泡接线柱L与搭铁之间接入一个二极管试灯，正常情况下灯泡应闪烁，否则为闪光继电器内部晶体管元件故障。

二、闪光继电器的独立检测。

将蓄电池、闪光继电器、试灯按照如图所示接入试验电路，检测闪光继电器工作情况。

将蓄电池的输出电压接通试验电路，观察灯泡闪烁情况。

如果灯泡能够正常闪烁，则闪光继电器完好；如果灯泡不亮，则表明闪光继电器损
坏。

闪光继电器测试说明一、闪光继电器印制板更改1.电阻R4更换为10K的电阻。

2.电阻R5更换为20K的电阻3.接上外接灯后，即使在断开状态，外接灯仍然发光较亮，则将电阻R7更换为30K的电阻二、接线示意图三、测试步骤说明四、故障问题分析说明1.继电器上电(1，3脚上24V电)故障现象：上电后印制板上的发光二极管不闪故障原因：发光二级管焊反，或AT89C51电路有问题检查方法：检查印制板上的发光二级管是否焊反，若没有焊反，则表明程序没运行。

解决方法：交技术部分析。

2．合上开关K故障现象：印制板上发光二极管不亮，继电器不吸合，外接灯不亮检查方法：1）检查印制板上的三极管Q3是否接反，若接反，则更换。

2）检查印制板上的光耦U2（TLP521-2）的8脚对地电压是否是低电平，U2的（TLP521-2）的6脚对地电压是否是低电平。

A：不是低电平：换光耦U2。

B：是低电平：检查印制板上的AT89c51的第1脚和地的电平。

ⅰ）电平为高，则将印制板上的小继电器的16脚接地①印制板上的小继电器动作，则表示三极管Q3(9013)损坏，更换三级管。

②印制板上的小继电器不动作，则表示印制板上的小继电器损坏，更换印制板上的小继电器。

ⅱ）电平为低，交技术部分析。

故障现象：印制板上发光二极管常亮，继电器吸合，外接灯常亮检查印制板上的三极管Q3是否接反，若接反，则更换。

2）检查印制板上的光耦U2（TLP521-2）的8脚对地电压是否是高电平，U2的（TLP521-2）的6脚对地电压是否是高电平。

A：不是高电平：换光耦U2。

B：是高电平：检查印制板上的AT89c51的第1脚和地的电平。

ⅰ）电平为低，则将印制板上的三极管Q3(9013)的2脚接地①印制板上的小继电器不动作，则表示三极管Q3(9013)损坏，更换三级管。

ⅱ）电平为高，交技术部分析。

3．其他步骤的故障，交技术部处理。

继电器测试方法文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]继电器测试方法一、测试说明1、测量继电器工作电压范围（包括最低闭合电压，最高断开电压）；2、测继电器的功耗（额定电流）和内阻;3、继电器长期工作状况，耐压。

4、图标说明：直流源，电流表，电压表，电阻测量，蜂鸣档二、测试过程1、测内阻值和额定电流a、内阻测试：测试继电器1、8脚间的阻值大小，如图示b、额定电流测试：对继电器1、8脚供直流24V电，等30秒读取电流表数据注意：电流测试，万用表表笔插至电流输入端口，并调整电流档对应的量程档位（mA）。

2、测继电器工作电压范围a、最低闭合电压测试：直流电源供电从0V开始供电，电压逐渐调高，直至蜂鸣档告警，记录当前电压值U1。

（保持直流电压当前供电值）注意：图中电压表和蜂鸣器档都是由万用表实现的b、最高断开电压测试：直流电源供电从U1开始供电，电压逐渐调低，直至蜂鸣档停止告警，记录当前电压值U2。

3.测常开常闭耐压和线圈与触点耐压a、测前准备：将耐压值测试仪的“漏电流”旋钮打到“0.5”mA，“定时”旋钮打到“60”s,“电压范围”旋钮打到“5”KV，“电压调节”旋钮打到0V，“power”旋钮打到“OFF”,两条输出线一条接高压输出的“_DC”,一根接地。

b、测常开常闭耐压测试：“power”—>“ON”，“电压调节”—>增加到耐压值测试仪跳闸告警电压，读出此时的电压，如下图示c、线圈与触点耐压：“power”—>“ON”，“电压调节”—>5KV以上，耐压值测试仪跳闸不告警，线圈与触点耐压大于等于5KV，如下图三、注意事项1、测试额定电流时，继电器里线圈在突然加电压时会产生电磁感应，电流会越变越小，电压稳定后电磁感应消失，电流稳在一个范围内。

像OMRON的G5RL-14-E刚上电电流在16mA-17mA左右，4-5分钟后稳定电压在14mA-15mA左右。

一、实验目的1. 了解闪光继电器的基本原理和结构。

2. 掌握闪光继电器的操作方法。

3. 通过实验验证闪光继电器的性能指标。

4. 分析闪光继电器在不同工作条件下的工作状态。

二、实验原理闪光继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。

其继电特性表现为：继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx，继电器的输出信号立刻从y0跳跃到yym，即常开触点从断到通。

一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。

当输入量x从某一大于xx值下降到xf，继电器开始释放，常开触点断开，我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

释放值xf与动作值xx的比值叫做反馈系数。

电容式闪光继电器工作原理：利用电容器的充、放电延时特性，使继电器的两个线圈产生的电磁吸力时而相加，时而相减，继电器便产生周期的开关动作，从而使转向信号灯闪烁。

三、实验仪器与设备1. 闪光继电器2. 电源3. 电流表4. 电压表5. 电阻箱6. 信号灯7. 连接线四、实验步骤1. 按照实验电路图连接闪光继电器及相关元件。

2. 调节电阻箱，使电阻值适中。

3. 开启电源，观察信号灯是否闪烁。

4. 改变电阻值，观察信号灯闪烁频率的变化。

5. 记录不同电阻值下信号灯的闪烁频率。

五、实验结果与分析1. 实验结果显示，随着电阻值的减小，信号灯的闪烁频率逐渐增加。

这是因为电阻值减小，电容器充电、放电的时间变短，导致电磁吸力变化速度加快，从而使信号灯闪烁频率增加。

2. 实验结果还表明，闪光继电器的闪烁频率受电源电压、电容器容量等因素的影响。

当电源电压升高或电容器容量增大时，信号灯的闪烁频率也会相应增加。

六、实验结论1. 闪光继电器能够根据输入信号的强弱，实现输出信号的跳跃式变化，具有良好的继电特性。

2. 闪光继电器的闪烁频率受电阻值、电源电压、电容器容量等因素的影响。

3. 通过调整电阻值、电源电压、电容器容量等参数，可以实现对闪光继电器闪烁频率的调节。

项目四闪光继电器旳检测
汽车信号灯概述：
一、闪光继电器旳就车检查：
（1）在点火开关置于“ON”位时，将转向灯开关打开，观测转向灯旳闪烁状况：如果闪光继电器正常，相应转向灯及转向批示灯应随之闪烁；如果转向灯不闪烁（常亮或不亮），则为闪光继电器自身或线路故障。

（2）此时，用万用表检测闪光继电器电源接柱B与搭铁之间旳电压，正常值为蓄电池电压；如果无电压或电压过小，则为闪光继电器电源线路故障。

（3）用万用表R×1档检测闪光继电器旳搭铁线柱E旳搭铁状况，正常时电阻为零；否则为闪光继电器搭铁线路故障。

（4）在闪光继电器灯泡接线柱L与搭铁之间接入一种二极管试灯，正常状况下灯泡应闪烁，否则为闪光继电器内部晶体管元件故障。

二、闪光继电器旳独立检测。

将蓄电池、闪光继电器、试灯按照如图所示接入实验电路，检测闪光继电器工作状况。

将蓄电池旳输出电压接通实验电路，观测灯泡闪烁状况。

如果灯泡可以正常闪烁，则闪光继电器完好；如果灯泡不亮，则表白闪光继电器损坏。
